BRUGSANVISNING WX424.3 WORX

*Illustreret aller beskrevet tilbehör er kun delvis indeholdt i leverancen.

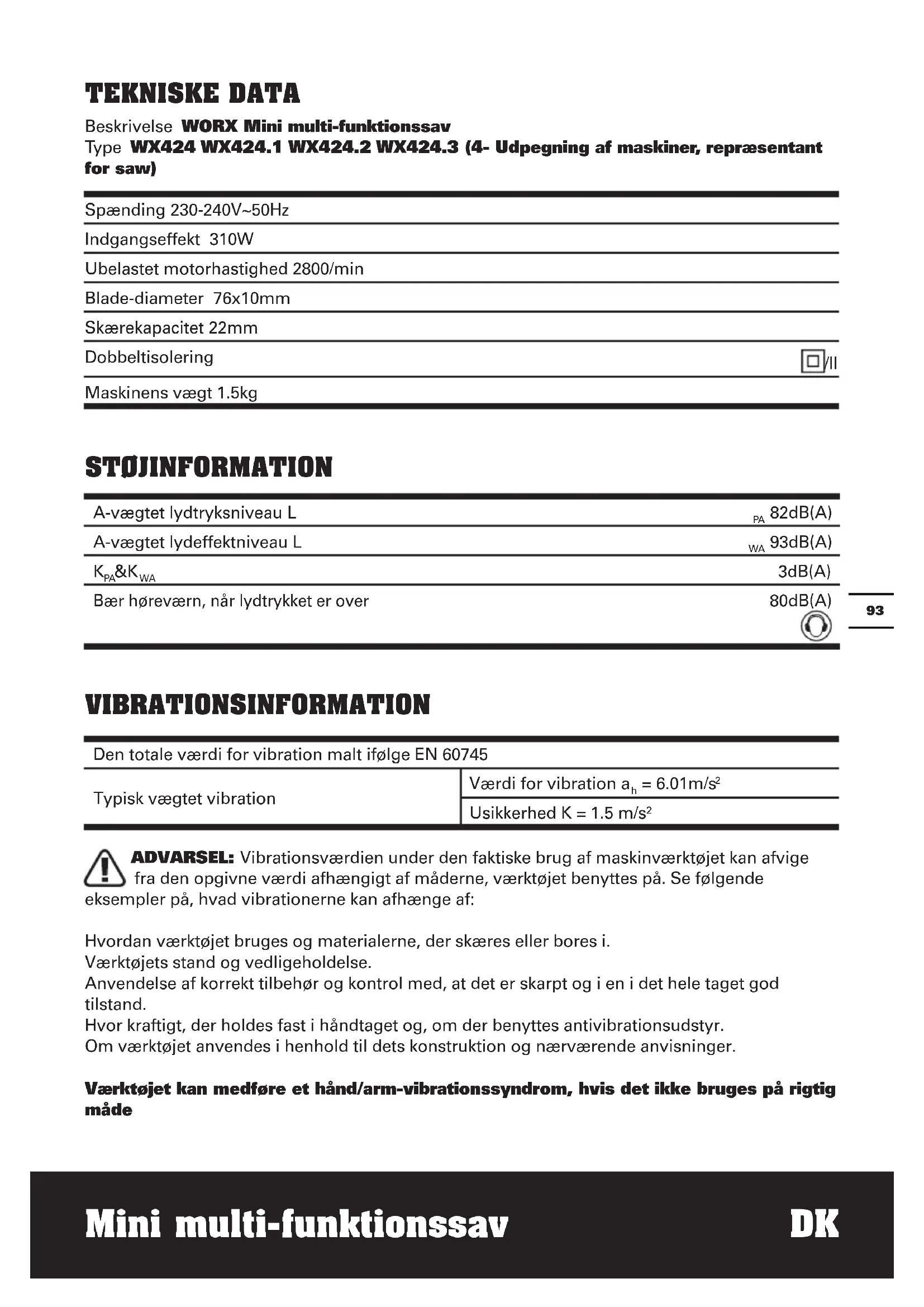

TEKNISKE DATA

Beskrivelse WORX Mini multi-funktionssav

Spænding 230-240V~50Hz

Indgangseffekt 310W

Ubelastet motorhastighed 2800/min

Blade-diameter 76x10mm

Skaerekapacitet 22mm

Dobbeltisolering

Maskinens vægt 1.5kg

STOJINFORMATION

A-vægtet lydtryksniveau L	PA 82dB(A)
A-vægtet lydeffektniveau L	WA 93dB(A)
KPA&KWa	3dB(A)
Bær høreværn,ær lydtrykke er over	80dB(A)

VIBRATIONSINFORMATION

Den totale værdi for vibration malt ifølge EN 60745
Typisk vægtet vibration	Værdi for vibration ah = 6.01m/s2
	Usikkerhed K = 1.5 m/s2

ADVARSEL: Vibrationsværdien under den faktiske brug af maskinveerktøjet kan afvige

fra den opgivne værdi afhaengigt af maderne, værktjet benyttes pa. Se folgLende

eksempler pa, hvad vibrationerne kan afhenge af:

Hvordan værktogt bruges og materialerne, der skares ell er bores i.

Værktjets stand og vedligeholdelse.

Anvendelse af korrekt tilbehør og kontrol med, at det er skarpt og i en i det hele taget god tilstand.

Hvor kraftigt, der holdes fast i handtaget og, om der benyttes antivibrationsudstyr.

Om værktoget anwendes i henhold til dets konstruktion og nærverende anvisninger.

Værktøjet kan medføre et hand/arm-vibrationsyndrom, hvis det ikke bruges på rigtig på.

ADVARSEL: En vurdering af udsættelsesgraden under det aktuelle brug skal omfatte alle

dele af arbejdscyklussen, herunder antallet af gange værktoget slas til og fra,

og tomgangsdriften.uden for delve arbejdspogaven.Dette kan afgorende reducere udsættelsesniveauaut i den samlede arbejdsperiode.

Sādan kan du minimiere risikoen for udsættelse for vibrationer:

Brug ALTID skarpe mejsler, bor og blade.

Vedligehold værktjet i overensstemmelse med disse instruktioner og hold det korrekt smurt.

Hvis værktjot bruges ofte, bør du anskaffe antivibrationsudstyr.

Brug/DD 10C

Planlaeg dit arbejde, sa du kan fordele arbejde med kraftige vibrationer over flere dage.

TILBEHOR

		wx424 wx424.1	wx424.2	wx424.3
Vakuumadapter 1 1 1
Ikke-ridsende säle 1 1 1
Parallelanslag 1 1 1
Skruenøgle 2 2 2
Savklinge	24T TCT blad til skæring i træ 1 2 1
	44HSS for et generelt blad 1 1 /
	50# diamant disken 1 1 /

Det anbefales, at alt udstyr kbes i samme butik som maskinen. Anvend udstyr af god kvalitet og af et velkendt mærke. Vælg slibepapir afhængigt af opgaven. Se på emballagen til tilbehørret for at fæ yderligere oplysninger. Fæ hjælp og rãd i butikken.

YDERLIGERE SIKKERHEDSREGLER FOR MINI MULTI-FUNKTIONSSAV

1. Brug altid stovmaske, horevarn og sikkerhedsbriller.
2. Brug kun den type savklinger, der anbefales i specifikationerne.
3. Brug altid arbejdshandsker ved handtering af savklinger og grove materialer. Savklinger skal bares i en holder, nar det er muligt.
4. Træk en eventuel forlængerledning helt ud af tromlen for at undgå overophedning.
5. Hvis du skal bruge en forlangerledning, skal du kontrollere, at den har det korrekte amperetal for elværktog og i god stand.
6. Kontroller, at forsyningsspændingen svarentil den spænding, der er trykt på værktøjets typeskilt.
7. Mini multi-funktionssav er beregnet til at blive holdt i händen. Det må ikke spændes fast.
8. Kontroller, at der ikke er som, skruer e.l. i den del af emnet, der jal saves i.
9. Skær ikke små arbejdsstykker med mini multi-funktionssav. Brug om muligt en depukørsav.
10. Sav kun med savklingen nedad, aldrig opad eller sidelaens.
11. Brug ikke savklinger, hvis nominelle hastighed er minded end savens friløbshastighed.
12. Undlad at fjerne afskermningen. Brug aldrig saven, hvis afskermningen ikke fungerer korrekt. Fastlås aldrig den bevægelige afskermning i aben position. Afskermningen skal kinne bevæges frit.
13. Undersøg altid, om der er skjulte elledninger eller rør i vægge, gulve uller lofter, inden du saver.
14. Værktjets udvendige metaldele og tilbehør kan blive meget varme after længere tids brug.
15. Sav参加会议的人员。
16. Brug ikke mini multi-funktionssav til at skære træer og trægrene.
17. Brug/DDs/

SIKKERHEDSANVISNINGER TIL ALLE SAVE

ADVARSEL!

1. Hold hænderne på afstand af arbeitsdområdet og klingen. Hold den anden.Hand på støttegrebet aller motorhuset. Hvis du har begge hænder på saver, kan de ikkekommen i vejen for klingen.
2. Stik aldrig handerne ind under emnet. Afskarmningen kan/DDie beskytte dine hender under emnet.
3. Indstil skareedybden after emnets tykkelse. Klingens taender ma ikke vare helt synlige under emnet.
4. Hold aldrig emnet i handerne, og stot det aldrig med benene. Emnet skal fastgores pa en stabil arbejdsbæk. Emnet skal understotes korrekt for at holde det pa afstand af brugeren, hindre, at klingen sidder fast, og forbindre, at du mister kontrollen over værktøjet.
5. Ved savning på langs af emnet bør du bruge et parallelstyr eller en retholt.

Dette oger praecisionen og mindsker risikoen for, at klingen sidder fast.

1. Brug altid savklinger, hvis huller har den korrekte størelse og form. Klinger, der/DDi ke passer til savens spindel, roterer uregelmaessigt og kan medfore, at du mister kontrollen over varktojet.
2. Brug aldrig spændeskiver og bolte, der er beskadiget, til klingen. Klingens spændeskiver og bolte er designet specielt til saven og giver optimal Funktion og sikkerhed.

YDERLIGERE SIKKERHEDSANVISNINGER TIL ALLE SAVE ARSAGER TIL OG FORHINDRING AF TILBAGESLAG:

• Tilbageslag forekommher, hvis savklingen sidder fast, klemmes erer justeret forkert, sa saven kommer ud af kontrol, Ioftes op fra emnet og slynges i retning af brugeren;
  Hvis klingen klemmes, fordisavsnittet lukkes, sidder klingen fast, og motorens reaktion slynger saven hurtigt tilbage mod brugeren;
• Hvis klingen sidder skævt aller er justeret

forkert i snittet, kan tænderne på klingens
bagkant gå i indgrep med emnets
overflade, sä klingen løftes op af savsnittet
og springer tilbage mod brugeren.

TILBAGESLAG SKER PÅ GRUND AF FORKERT BRUG AF SAVEN OG/ELLER FORKERTE FREMGANGSMÄDER ELLER ARBEJDSFORHOLD OG KAN HINDRES VED AT TRÄFFE DE FORNØDNE FORHOLDSREGLER SOM ANGIVET NEDENFOR.

1. Hold godt fast om værktøjet med begge hænder, og hold armene, á de kan modstå et eventuelt tilbageslag. Stå på venstre eller hjore side af klingen, men aldrig direkte bag klingen. Tilbageslag kan få saven til at springe baglæns, men med de fornødne forholdsregler kan brugeren kontrollere kraften i tilbageslaget.
2. Hvis klingen sidder fast, eller hvis du vil afbryde savningen, skal du slippe tænd/sluk-knappen og holde saven stille på emnet, til klingen er standset helt. Forsøg aldrig at fjerne saven fra emnet eller trække saven baglæns, mens klingen roterer, da der ellers kan forekommen tilbageslag. Undersøg ársagen til, at klingen sidder fast, og løs problemet.
3. Hvis saven skal startes igen i arbejdsemnet, skal klingen anbringes i midten af savsnittet. Kontroller ogsa, at tanderne ikke har kontakt med materialet. Hvis savklingen sidder fast, kan den lofte sig fra savsnittet, eller der kan opsta tilbageslag, narr saven genstartes.
4. Store emner skal understøtes for at mindske risikoen for, at klingen sidder fast, og der opstør tilbageslag. Store emner bojes ofte under deres egen vægt. Anbring støtter under emnet på begge sider, tæt på savsnittet og tæt på emnets kant.

5. Brug ikke slove eller beskadigede savklinger. Slove eller forkert justerede klinger frembringer et snævert savsnit, der giver høj friktion, fær klingen til at sidde fast og forer til tilbageslag.

6. Justeringsgrepene til skareedybde og skarevinkel skal strammes, inden du saver. Hvis klingen Iosner sig under savningen, kan det medfore, at klingen sidder fast, og resultere i tilbageslag.

7. Vær forsigtig ved stiksavning i eksisterende vægge eller andre materialer, hvor du ikke kan se bagsiden. Klingen kan stød pa genstande, der kan forårsage tilbageslag.

SIKKERHEDSANVISNINGER TIL RUNDSAV MED INDERAFSKAERMNING På PENDUL

1. Kontroller, at den nedre aftskærming lukker korrekt inden haver brug. Brug ikke saven, hvis den nedre aftskærming ikke kan bevæges frit og lukker korrekt. Fastlås aldrig den nedre aftskærming i Åben position. Hvis saven tabes, kan den nedre aftskærming blive bojet. Hv v den nedre aftskærming med handtaget for at kontrollere, at det bevæger sig frit og ikke rør er ved klingen eller andre dele. Dette skal kontrolleres for alle skærevinkler og -dybder.
2. Kontroller, at fjederen i den nedre aftskærmning fungerer. Hvis aftskærmningen og fjederen ikke fungerer korrekt, skal de repareres inden brug. Den nedre aftskærmning kan bevæge sig langsomt på grund af beskadigede dele, harpiksaflejringer eller akkumuleret snavs.
3. Sikre, at vejledningen plade af saven不同程度, mens de udforer den "springet smit", när bladet bevel indstilling er不同程度. Blade flyttes sidelæns vil forårsage bindende og kan sparke tilbage.
4. Kontroller altid, at den nedre afskarmning dækker klingen, inden du sætter saven fra dig på arbejdsbordet eller gulvet. Hvis klingen roterer og ikke er til.dkekket, vil den få saven til at rulle baglæns og save i alt, den støder ind i. Vær opmærksom på, at klingen er et stykke tid om at stoppe, narrænd/sluk-knappen slipspes.

SYMBOLERSIKKERHEDSPUNKTE

DIN LASER

ADVARSEL! Laes samtlige anvisninger. Manglende

overholdelse af nedenstående
anvisninger kan resultere i elektrisk stød,
brand og/eller alvorlig personskade.
Gem alle advarsler og instruktioner for fremtidig reference.

Disse lasere udgør normalt ikke en optisk risiko, selvom direkte stirre ind i strålen kan forårsage momentan blindhed. Stir ikke direkte ind i laserstrålen.

Der kan optræde en risiko hvis du bevidst stirrer ind i strålen, observer alle sikkerhedsregler som følger:

1. Laseren skal bruges og vedligeholdes i overensstemmelse med fabrikantens instruktioner.
2. Ret aldrig strålen mod en person aller andre objekter en arbejdsstykker.
3. Laserstrålen må ikke bevidst rettes mod andre personer og skal forbhindres i at blive rettet mod øjnene på en person i længere tid end 0,25 sekunder.
4. Forvis dig altid om at laserstrålen er rettet mod et solidt arbejdsstykkeuden reflekterende overflader, fx trae eller grove overflader er acceptabel. Stærkt reflekterende plade stål eller lignende er ikke velegnet til laser brug aftersom den blanke overflade kan reflektere laserstrålen tilbage til brugeren.
5. UdskiftIkke laserenheden med en anden type. Reparationer skal udfores af fabrikanten ell er en autoriseret agent.
6. Eller justeringer andre end dem der er specificeret heri, kan resultere i skadelig stråling.

SIKKERHEDSPUNKTER FOR DIN KLASSE 2 LASER

Den laserenhed der er monteret på dette værktøj er en klasse 2 med en maksimal udstråling på 1mW og 650nm bølgelændge.

KLASSE 2 LASERSTRÄLING, STIR IKKE

IND I STRÄLEN

For at undgå risikoen for
personskader skal brugeren læse
brugervejledningen

Advarsel

Dobbelt isoleret

Baejenvaern

Bae horevaern

Bae stovmaske

Affald af elektriskeprodukter ma\ möke bortskaffes sammen med\ husholdningsaffald. Indlever sa\ vidt muligt produitet til genbrug.\ Kontakt de lokale myndigheder aller\ forhandleren, hvis du er i tvivil.

Laserstråling

Stir ikke ind i strålen

BETJENINGSVEJLEDNING

NOTER: Før du bruger dette værktj, Iaes instruktionsbogen omhyggeligt.

Maskinen er beregnet til langde- og krydsskaeringer af træ med lige skærelinjer, aluminium, PVC rør, fliser osv, mens den hviler fast på arbejdstykket.

1. UDSKIFTNING AF VÆRKTØJ (Se Fig. A)

ADVARSEL: Brug beskytteseshandsker, nár savklingen monteres. Berøring med savklingen er forbundet med kvæstelsesfare.

ADVARSEL: Dette vaerktøj er meget varmt after brug. Kontroller, at bladspindelskruen er kølet af, inderskiftes blad.

a. Træk savens ledning ud af kontakten.

ADVARSEL: Træk stikket ud, før der arbejdes på maskinen.

b. Løsn bladspindelskruen med de to medfølgende sekskantnogler. Anbring den ene nøgle i bladspindelskruen og den,anden bag pa spindelementet. (Se Fig.A)
c. Drej noglen i spindelskruen med urets retning, mens den anden nogle holds fast.
d. Fjern skruen og den ydre "D" pakning. (Se Fig. B)
e. Indstil skæredybdskalaen pa de maksimale 22 mm. Frigør bladudøserhandtaget og LØFT salen med fingerloftsbjlen, sa bladet ses under salen.
f. Med din behandskede hand, fjern eller installer bladet gennem bladindstikket i salen.
g. Gennem bladindstikket i salen, monter det nye savblad pa spindelskaftet.

NOTER: Bladets tænder skal pege opad foran på saver som vist i (Se Fig. B).
NOTER: Advarslen og bladrotationspilen på bladet skal altid vende mod operatoren, SSE de kan ses (Se Fig.C).

h. Udskift "D" pakningen.
i. Sæt spindelskruen på pladsigen og stram den mod urets retning.
j. Stram spindelskruen med de to seksskantnogler.
k. Laeg de to sekskantnogler tilbage i aesken.

NOTER: Brug aldrig et blad, der er for

tykt, sá "D" pakningen ikke kan gribe fat i spindlens flade side.

NOTER: Brug altid den korrekt bladdybdeindstilling. Den korrekte bladdybde for al udskaering ma ikke mere end 6 mm under materialet, som udskæres. Størde dybde øger chancen for tilbageslag og kan gore udskaeringen rå. Saven er udstyret med en skaredybdekala til opnæelse af størse skaredybdenogagtighed. Skareedybdekalaen findes overst på den øverste bladafskærming (Se Fig. D).

Vores foreslaede skareedybde:

	Savning maks. emnetykkelse:
Træ 0-22mm
Aluminium 0-3mm
Pvc 0-12mm
Flise 0-8mm

INDSTILLING AF SKAREBLADSDYBDE (Se Fig. E1, E2)

Bestem den onskede skareedybde. Frigør skareedybde- og skareelengde-indikator indstillings-/lasehandtaget. Skub skareedybdeindikatoren til den onskede skareedybde. Lås skareedybde indstilling-/ lasehandtaget. Skareedybdeindikatorens laengde (Se Fig. D) er ideeel til skaring i midten (eller i detindre) af arbejdsstykket, narr man skal vide, hvor skeringen begynder og slutter. Med dette funktion kan du - ud fra den valgte bladdybde - præcist bestemme stedet, hvor bladet, skal gå ind i arbejdstykket Øv dig altid forst på et kasseret arbejdstykke for at blive bekende med dette skareereoperation. Den valgte skareedybde er nu indstillet. När savbladet sænkes manuelt (Se Fig. Ka, Kb), vil bladet ved den valgte dybde vare under salen.

3. JUSTERING AF 3-POSITIONSHÄNDTAGET (Se Fig. F)

Saven har et handtag/motorhus med et blodt grep, som kan indstilles i tre forskellige

skarevinkler: 0^ 15^ og 30^ . Denne Funktion givermere effektive skarevinkler ved forskellige arbejder, gør redskabet mere behageligt at holde pa og giver maksimal kontrol.

Tag fat i handtaget med en hand og tryk handtagsjusteringsknappen "IN" ("IND") for at frigore handtaget til justering. Skub handtaget fremad og baglæns (Se Fig. F) for at &, forskellige positioner. När handtaget gär ind i en af de tre positioner, rykker knappen ud, og handtaget lases fast i stillingen. När du justerer handtaget, skal du adltid kontrollere, at knappen er rykket ud og handtaget LAST i positionen. Hvis handtaget stadig kan bevæges fremad og baglæns, skal du gentage processen, indtil handtaget er LAST fast.

ADVARSEL: Brug ikke saven, hvis Handtaget ikke er påst i stilling og stadig kan bevæges fremad og tilbage. Hvisthandtaget ikke lases fast i en af detre positioner, kan man miste kontrollen over saven ogkommen alvorlicht til skade.

4. UDLØSERKNAP (Se Fig. G)

For aktivere udløseren, stil saven på "ON" ("TIL"), anbring pegefingeren og langfingen i den fingergrebsforme du løserkontakt og de to øvriere fingre på udløseranordningen (Se Fig. G). Tryk fingergrebet "tilbage", indtil det "klikker", og tryk derefter på udløseranordningen for at aktivere saven ("ON") ("TIL"), stop saven ved at give slip på udløseranordningen. Fingerudløserkontakten går herefter tilbage til "OFF" ("FRA") position.

5. BRUG AF LASERLYS-FUNKTIONEN og LED ARBEJDSLYS (Se Fig. H, I)

ADVARSEL: Ret aldrig stralen mod en person eller andre objekter en arbejdsstykket. Taend kun for laserstralen, när saven befinder sig på arbejdsstykket.

Rundsaven har et indbygget laserlys. For at kinne aktivere laserlyset, skal saven vare forbundet til en strømkilde.

a. Tænd ikke for laserstrålen,ør saven befinder sig på arbejdsstykket.
b. Afmærskaeelerinjen pa arbejdsstykket.
c. Indstil den ønskede skarevinkel og -dybde.

d. Forbind saven til strømkilden og tænd for laseren ved at skubbe laserkontakten fremad.
e. Sluk altid for laserlyset, nár du er færdig med at skære.
f. Rundsaven har et indbygget arbejdslys, sá du bedre kan se under skærearbejdet For at kinne tænde for LED arbejdslyset, skal saver være forbundet til en strømkilde. Skub kontakten fra OFF (FRA) til LED.

6. START AF SKAERING (Se Fig. J, K, L1, L2)

a) Spænd arbejdssstykket op og marker skærelinjen.
b) Indstil savens handtag i den ønskede vinkel, sa den passer til arbejdet, der skal udfores.
c) Indstil skæredybden (med den tilsvarende skærelængde).
d) Anbring forenden af salen pa styreenden (-kanten) pa det fastspændte arbejdsstykke. Indpas midten af "V" hakket foran pa salien med skærelinjen (Se Fig. J).
e) Frigør manuelt bladafskærmningens frigørleseshändtag, mens du holder i fingerloftbøjlen bag pa salen (Se Fig. Ka, Kb) og mens du sænker savens händtag og bladet til den valgte dybde. Kontroller, at bladet ikke rører arbejdsstykket.
f) Med begge hænder på handtaget, skub den fingergrebsformede udløserkontakt "tilbage", mens du trykker ned på udløseranordningen for at stille saven på "On" ("Til").
g) Gå ikke ned i arbejdsstykket for at begynde at skære, inden bladet er oppe på fuld hastighed.
h) Idet du holder sälens forende fladt mod arbejdstykket, tryk ned pa saver og skub langsomt savbladet ind i arbejdstykket (Se Fig. Kc).
i) Før forsigtigt saven gennem skærelinjen. Savbladet pågressive fast i udskæringen. Skub bladet forsigtigt fremad med en hastighed, hvor det ikke "overanstrenges". När udskæringen er fuldfør, skal du give slip på udloserkontakten og -anordningen og vents, indtil bladet er helt stoppet. Fjern

ikke saven og bladet fra arbejdsstykket, mens bladet bevæger sig. Det kan skade udskæringen, forårsage tilbageslag, tab af kontrol og medføre alvorlig personskade.

j) När bladet og saven er fri af arbejdsstykket (Se Fig. Kf), falder den nedre bladafskærmning og sölen automatisk ned, hvorefter bladafskærmningens udloserhandtag griber fat i den Øvre bladafskærmning og laser bladet over sölen (Se Fig. Kg).

ADVARSEL: Brug aldrig saven med handerne anbragt som vist i 2.

7. KRYDSSKÄERINGER OG RETENDERE (Se Fig. M1, M2)

a) Anbring altid haenderne korrekt, nár du bruger saven (Se Fig. M1, M2).

ADVARSEL: Hav altid under kontrol.

Det gør savningen sikrere og nemmere. Tab af kontrol over saven kan forårsage ulykke med alvorlige personskade til følge.

b) Nár du foretager krydsskæringer eller retendere, skal du indpasse skærelinjen med midten af "V" hakket foran på sälen (Se Fig. J).
c) Da bladenes tykkelse varierer, skal du foretage en prveskæring i noget affaldsmaterialie langus med styrelinjen for at bestemme, hvor langt bladet skal forskydes fra styrelinjen, sa der kan opnas en nogagtig udskæring.

Udforelse af retendere (Se Fig. M2)

Brug altid et styr, nár du laver Lange eller brede retendere med saveru. Du kan enten bruge en lige kant (ekStraudstyr) aller parallelstyret, som følger med saveru.

8. SKAERING MED LIGE KANT (Se Fig. M1)

Du kan lave et effektiv rentenderstyr ved at spænde en lige kant på arbejdsstykket.

a) Afmærk positionen for sãlens sidekant (skæreplatformen) og spænd derefter den lige kant (ekstraudstyr) fast på mærket og parallelt med skærelinjen.
b) Nár du skærer, skal du holde savens säl-flush mod den lige kant og fladt på arbejdstykket.

c) Lad altid bladet komme op pa fuld hastighed og før derefter forsigtig saven ind i arbejdsstykket. Bladet ma ikke sidde fast i udskæringen. Skub bladet fremad med en hastighed, hvor det ikke "overanstrenges".

9. INSTALLATION OG BRUG AF DET PARALLELLE STYR (Se Fig. N1, N2, N3)

Saven leveres med et parallelt styr, som er 18 cm langt pa styrekanten. Med dette kan du foretage nogjagtige, parallelle udskaeringer, nar et arbejsdykke renskares. Det anbringes pa savens sal. For at du let kan indstille skaringen, har det parallelle styrs arm pa begge sider patrykt 0 til 7 tomm er 1 / 4 tomm trin og 1 til 18cm i 10mm trin Det parallelle styr kan bruges med styrekanten vendt nedad til at styre lungs med et arbejsdykkes kant ved udforelse af retendere og krydsskaeringer (Se Fig. N2) ell er vendl opad til at styre mod en mur ved independige skeringer (Se Fig. N3).

a) Positioner det parallelle styr, sa Armen kan glide ind i monteringshullerne forrest pa salen (Se Fig. N1) og Iosn Iaseskruen.
b) Indstil det parallelle styrl udskaringens Iengde.
c) Stram det parallel styrs laseskrue(20).
d) Understøt og spænd arbejdsstykket op, inden udskæringen foretages.
e) Anbring det parallelle styr mod arbejdsstykkets kant (Se Fig. N2) aller mod en mur (Se Fig. N3). På davon MADE opnäs en njagtg udskæring,.uden at bladet klemmes.
f) Kontroller, at arbejdsstykkets styrekant aller væggen er lige, sa der kan udføres en lige udskæring (Se Fig. N2,N3).
g) Lad altid bladetkommen op pa fuld hastighed og for derefter forsigtig saven ind i arbejdsstykket. Savbladet ma不信 sidde fast i udskaringen. Skub bladet fremad med en hastighed, hvor det ikke "overanstrenges".

10. "PLUNGE-" ELLER LOMMESKÄERING (Se Fig. Oa, Ob, Oc)

Skaring i en fast basisooverflade

En af de afgorende fordele ved denote sav er, at den kan bruges til "plunge"-udskaeringer

direkte i et arbejdsstykkes midte aller "plunge"-skare direkte i en fast overflade sasom undergulv, klinkbeklaedning, paneler, lovtrae aller laminerede gulve ovenpaaundergulve.

a) Afmærskærelinjen på overfladen, der skal udskæres.
b) Indstil skæredybden til tykkelsen af materialet, der skal udskæres (under/gulv, klinkbeklaedning, laminatgulve osv.)
c) Indpas (positioner) ved hjælp af skæreguiden savens sal pa arbejdstykket i henhold til afmærkningen (således at startpunktet er pa linje med afærkningen, der passer til skæredybden (Se Fig. D).
d) Aktiver udløserkontakten og -anordningen og tænd for saven ("On").
e) Lad bladet nà op pá fuld hastighed.
f) Frigør manuelt bladafskærmningens udloserhändtag, mens du holder fingeren på salens loftebøjle (Se Fig. Oa).
g) A. Sænk langsomt bladet ned i arbejdsstykket.
B. Før forsigtigt bladet gennem skærelinjen, indtil den forreste dybdemarkering pa skærelængdestyret pa sälen passer med afmærkningen af skæringens afslutning pa arbejdssstykket. (Savbladet ma ikke sidde fast i udskæringen. Skub bladet forsigtigt fremad med en hastighed, hvor det ikke "overanstrenges").
C. Nár udskæringen er fuldført, skal du giveslip på udloserkontakten og -anordningen og vents, indtil bladet er helt stoppet. Fjern ikke saven og bladet fra arbejdstykket, mens bladet bevær sig. Det kan skade udskæringen, give tilbageslag, tab af kontrol og medføre alvorlig personskade.
h) När bladet og saven er fri af arbejdsstykket, falder den nedre bladafskærmning og basen automatisk ned, hvorefter bladafskærmningens udloserhandtag griber fat i den Øvre bladafskærmning og laser bladet over basen.

11. FJERNELSE AF SAVSMULD (Se Fig. 0)

Saven har slangetilslutning med forbindelse til savens indbyggede stvudtagsport (Se Fig. Q). Denne lange kan forbinges til en vad/ tror stovsuger (alt er ekstraudstyr). Dette vil

hjælpemed at fjerne savsmuld, spaner og skærepartikler fra skæreområdet.

12. IKKE-RIDSENDE SÄLE (Se Fig. R)

Der følger et ridsefast dække til sælen med saven. Anbring det på savsålen, narr du skærer i arbejdsstykker med sarte overflader (overfladebehandler) sasom vinyl, plastik, fiberglas, gulvlaminat og fliser, som let kan ridses eller skrabes af savens ståsal.

ARBEJDSTIPS TIL STIKSAVEN

Hvis rundsaven er for varm: Lad maskinen kore uden belastning i 2-3 minutter for at afkole motoren. Beskyt savklingerne mod stød og slag. For sterk fremfaring reducerer værktjets kapacitet og forringer savklingens levetid. Saveevne og snitkvalitet afhænger i væsentlig grad af savklingens tilstand og tandform. Benyt derfor altid kun skarpe savklinger, som er egnet til det materiale, som der skal saves i.

VEDLIGEHOLDELS

Træk stikket ud af stikkontakten, inden der udfores nogen form justering, service eller vedligholdele.

Denne bore-/skruemaskine kræver ikke særlig smøring eller vedligeholdelse. Bore-/ skruemaskinen违法犯罪es og repareres i et professionelt væksted. Brug aldrig vand eller kemiske rengøringsmidler til rengøring. Må kun rengøres med en tør klud. Opbevares på et tørsted. Hold motorens ventilationsåbninger rene.

Hviselledningen beskadiges, skalden udskiftes af producenten, dennesservicerepraesentant aller,anden kvalificeretfagmand for at undgå,at der opstar farlige situationer.

MILJOBESKYTTESE

Affald af elektriskeprodukter må

ikke bortskaffes sammen med

husholdningsaffald. Indlever sávidt

muligt produitettil genbrug.Kontakt de lokale myndighederllerforhandleren,hvisduer itvivl.

KONFORMITETSERKLÄERING

Vi,

POSITEC Germany GmbH

Er i overensstemmelse med falgende

direktiver:

Maskindirektiv 2006/42/EF

Elektromagnetiske kompatibilitetsdirektiv

2004/108/EF

RoHS direktiv 2011/65/EU

Standarder i overensstemmelse med

EN 55014-1

EN 55014-2

EN 61000-3-2

EN 61000-3-3

EN 60745-2-5

EN 60745-1

EN 847-1

Personen, autoriseret til at udarbejde den tekniske fil,

Navn Russell Nicholson

Adresse Positec Power Tools (Europe)

1. Hold hendene unna kutteområdet og bladet. Hold den andre händen

pà hjelpehändtaket aller pa motorkabinetet. Hvis begge hendene holder sagen, kan de/DDke bli kuttet av bladet.

objet autre que la piece à travailler. Slá laserstrålen kun på nár sagen er på arbeidsemnet.

Sirkelsagen har etinnebygget laserlys. For a

kunne bruke laserlysbryteren ma sagen vare tilkoblet strøm.

a. Ikke slå på laserstrålen til sagen er på arbeidsemnet.
b. Angi skjaerlinjen pa arbeidsemnet.
c. Juster skjærevinkelen og skjæredybden om nødvendig.
d. Sett stopselet i stikkontakten og trykk laserbryteren fremover for a sla pa laseren.
e. Slå alltid av laserlyset när du er fertig med sagen.
f. Sirkelsagen har etinnebygget arbeidslys for bedre sikt under sagingen. For a sla pa LED-arbeidslyset ma sagen vare tilkoblet strm. Trykk bryteren fra AV til LED.

Du kan lage en god kloyveskinne ved a klemme fast en rettkantskinne til arbeidsemnet.

a) Merk av posisjonen til sidekanten pa saga Sokkelen (skjareplattformen) og fest en rettkantskinne (solgt separat) ordentlig pa merkelinjen, parallell til skjarelinjen.
b) Mens du skjærer ma du holde kanten pa sagens sukkel helt inntil rettkantskinnen og
