Marca	Zanker
Modello	KHB60460XA
Tipo di prodotto	Cappa da cucina
Larghezza	60 cm
Numero di velocità	3 velocità motore
Illuminazione	Lampadine E14, 4W, ø35 mm
Funzionamento	Aspirante o filtrante
Alimentazione elettrica	220-240 V ~ 50 Hz
Distanza minima di sicurezza	65 cm tra cappa e piano cottura
Classe di isolamento	Classe II (doppio isolamento) o I secondo targhetta
Pulizia filtri grassi	Ogni 2 mesi, a mano o in lavastoviglie
Sostituzione filtro carbone	Ogni 4 mesi
Manutenzione esterna	Panno umido con detergente neutro
Manutenzione interna	Panno imbevuto di alcool denaturato
Peso approssimativo	12 kg
Collegamento elettrico	Cavo con presa di corrente accessibile
Compatibilità	Installazione sopra cucine domestiche
Comandi	Interruttori per illuminazione e 3 velocità
Lingue del manuale	Francese, Inglese, Tedesco, ecc. (26 lingue)

Domande frequenti - KHB60460XA ZANKER

Qual è la distanza minima tra la cappa e il piano cottura?

La distanza minima deve essere di 65 cm, salvo che le istruzioni del piano cottura indichino una distanza maggiore.

Come installare la cappa in versione aspirante?

Per la versione aspirante, collegare la cappa a un condotto di evacuazione esterno. L'aria aspirata non deve essere convogliata in un condotto utilizzato per apparecchi a combustione.

Come installare la cappa in versione filtrante?

In versione filtrante, l'aria viene filtrata da un filtro a carbone attivo e poi reimmessa nell'ambiente. Non è necessario alcun condotto esterno.

Con quale frequenza pulire i filtri grassi?

I filtri grassi devono essere puliti almeno ogni 2 mesi per evitare rischi di incendio. Possono essere lavati a mano o in lavastoviglie con un detergente neutro.

Quando sostituire il filtro a carbone?

Il filtro a carbone attivo non è rinnovabile e deve essere sostituito ogni 4 mesi di utilizzo, o più spesso in caso di uso intensivo.

Che tipo di lampadina utilizzare per l'illuminazione?

Utilizzare lampadine di tipo E14, diametro 35 mm, potenza 4W. Prima di sostituire, assicurarsi che le lampadine si siano raffreddate e scollegare la cappa.

Cosa fare se la cappa non si accende?

Controllare prima l'alimentazione elettrica e la presa. Assicurarsi che le lampadine non siano bruciate. Se il problema persiste, contattare il servizio di assistenza tecnica.

La cappa deve essere collegata a terra?

Dipende dal modello: controllare la targhetta. Se è presente il simbolo di classe II (doppio quadrato), la messa a terra non è necessaria. Altrimenti, l'apparecchio deve essere collegato a terra.

Posso usare la cappa con un piano cottura a gas?

Sì, ma assicurarsi di una adeguata areazione dell'ambiente. La pressione negativa non deve superare 0,04 mbar. Non fiammeggiare mai alimenti sotto la cappa.

Dove trovare il manuale completo?

Il manuale completo di 128 pagine è disponibile per il download gratuito su notice-facile.com in diverse lingue.

MANUALE UTENTE KHB60460XA ZANKER

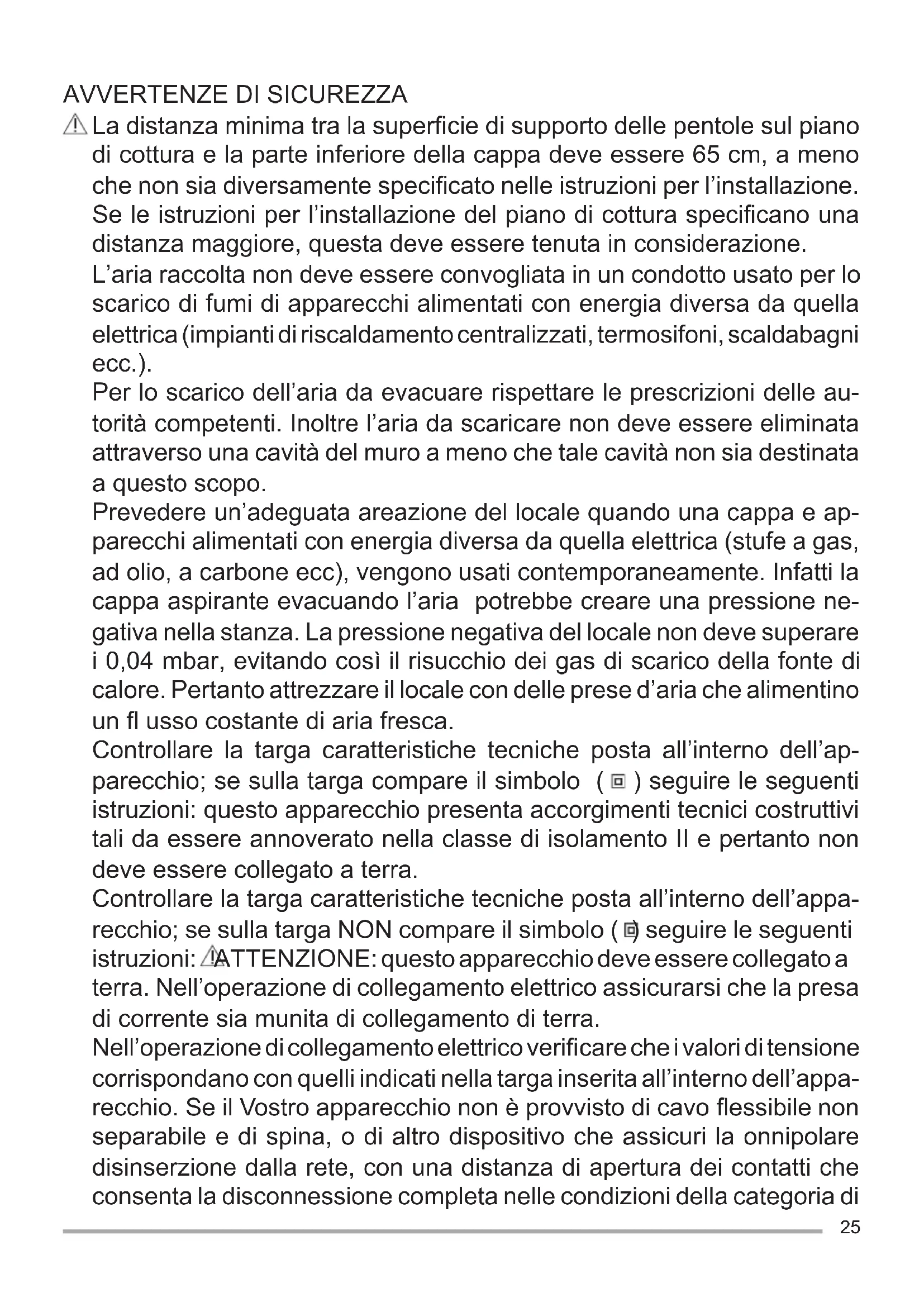

⚠️ La distanza minima tra la superficie di supporto delle pentole sul piano di cottura e la parte inferiore della cappa deve essere 65 cm, a meno che non sia diversamente specificato nelle istruzioni per l'installazione. Se le istruzioni per l'installazione del piano di cottura specificano una distanza maggiore, questa deve essere tenuta in considerazione.

L'aria raccolta non deve essere convogliata in un condotto usato per lo scarico di fumi di apparecchi alimentati con energia diversa da quella elettrica (impianti di riscaldamento centralizzati, termosifoni, scaldabagni ecc.).

Per lo scarico dell'aria da evacuare rispettare le prescrizioni delle autorità competenti. Inoltre l'aria da scaricare non deve essere eliminata attraverso una cavità del muro a meno che tale cavità non sia destinata a questo scopo.

Prevedere un'adeguata areazione del locale quando una cappa e apparecchi alimentati con energia diversa da quella elettrica (stufe a gas, ad olio, a carbone ecc), vengono usati contemporaneamente. Infatti la cappa aspirante evacuando l'aria potrebbe creare una pressione negativa nella stanza. La pressione negativa del locale non deve superare i 0,04 mbar, evitando così il risucchio dei gas di scarico della fonte di calore. Pertanto attrezzare il locale con delle prese d'aria che alimentino un fl usso costante di aria fresca.

Controllare la targa caratteristiche tecniche posta all'interno dell'apparecchio; se sulla targa compare il simbolo (☐) seguire le seguenti istruzioni: questo apparecchio presenta accorgimenti tecnici costruttivi tali da essere annoverato nella classe di isolamento II e pertanto non deve essere collegato a terra.

Controllare la targa caratteristiche tecniche posta all'interno dell'apparecchio; se sulla targa NON compare il simbolo (☐) seguire le seguenti istruzioni: ATTENZIONE: questo apparecchio deve essere collegato a terra. Nell'operazione di collegamento elettrico assicurarsi che la presa di corrente sia munita di collegamento di terra.

Nell'operazione di collegamento elettrico verificare che i valori di tensione corrispondano con quelli indicati nella targa inserita all'interno dell'appa-recchio. Se il Vostro apparecchio non è provvisto di cavo flessibile non separabile e di spina, o di altro dispositivo che assicuri la onnipolare disinserzione dalla rete, con una distanza di apertura dei contatti che consenta la disconnessione completa nelle condizioni della categoria di

sovratensione III, allora tali dispositivi di separazione dalla rete devono essere previsti nella rete di alimentazione conformemente alle regole di installazione. Se il Vostro apparecchio è provvisto di cavo alimentazione e di spina, porre l'apparecchio in modo che la spina sia accessibile.

Prima di procedere a qualsiasi operazione di pulizia o manutenzione è necessario togliere tensione.

Se il cavo di alimentazione è danneggiato, esso deve essere sostituito dal costruttore o dal suo servizio assistenza tecnica o comunque da una persona con qualifi ca similare, in modo da prevenire ogni rischio.

⚠ Attenzione: la mancata installazione delle viti o dispositivi di fissaggio in conformità con queste istruzioni può comportare rischi di natura elettrica. L'installazione va effettuata secondo queste istruzioni e da personale professionalmente qualifi cato.

Evitare l'uso di materiali che causano fiammate (flambè) nelle immediate vicinanze dell'apparecchio.

Non cucinare "fl ambè" sotto la cappa.

Nel caso di fritture fare particolarmente attenzione al pericolo di incendio che costituiscono olio e grassi. Particolarmente pericoloso per la sua infiammabilità è l'olio già usato. Non usare griglie elettriche scoperte.

Per evitare un possibile rischio di incendio attenersi alle istruzioni indicate per la pulizia dei filtri antigrasso e la rimozione di eventuali depositi di grasso sull'apparecchio.

L'apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, purché sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni da persone responsabili della loro sicurezza relative all'uso sicuro dell'apparecchio e alla comprensione dei pericoli ad esso inerenti. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione destinata ad essere effettuata dall'utilizzatore non deve essere effettuata da bambini senza sorveglianza.

⚠ Attenzione: parti accessibili possono diventare calde quando usate con apparecchi di cottura.

Questa cappa da cucina è destinata ad essere installata sopra cucine per uso domestico, dispositivi di cottura e apparecchi per cucine similari.

CONSIDERAZIONI AMBIENTALI

Riciclare i materiali con il simbolo. Buttare l'imballaggio negli appositi contenitori per il riciclaggio. Aiutare a proteggere l'ambiente e la salute umana e a riciclare rifi uti derivanti da apparecchiature elettriche ed elettroniche. Non smaltire le apparecchiature che riportano il simbolo insieme ai normali rifiuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza.

USO

FILTRANTE O ASPIRANTE ?

La cappa puo' essere in versione aspirante o in versione fi Itrante.

Decidere sin dall'inizio il tipo di installazione.

Per una maggiore effi cienza, consigliamo di installare la cappa in versione aspirante (se possibile).

Versione aspirante.

La cappa depura l'aria e la espelle all'esterno attraverso un condotto di scarico.

Versione fi Itrante

La cappa depura l'aria e la re-immette pulita nella stanza.

MANUTENZIONE

Un'accurata manutenzione garantisce un buon funzio namento ed un buon rendimento nel tempo. La rimozione di eventuali depositi di grasso dall'apparecchio va effettuata periodicamente in rapporto all'uso (almeno ogni 2 mesi). Evitare l'uso di prodotti contenenti abrasivi o corrosivi. Per la pulizia esterna di apparecchi verniciati adoperare un panno inumidito con acqua tiepida e deter- sivo neutro; per la pulizia esterna di apparecchi in acciaio, rame od ottone è consigliato l'uso di prodotti specifi ci, seguendo le istruzioni indicate sul prodotto; per la pulizia interna dell'apparecchio usare un panno/pennello imbevuto di alcool etilico denaturato.

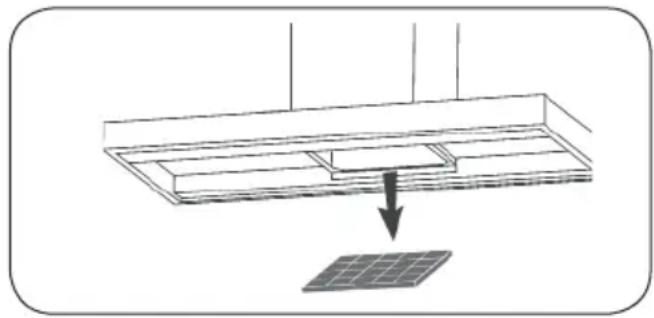

Pulire i fi ltri antigrasso in rapporto all'uso, almeno ogni 2 mesi per evitare rischi di incendio. Lavare con detersivo neutro a mano o in lava-stoviglie. Nel caso di lavaggio in lavastoglie, un eventuale scolorimento non compromette in nessun modo la funzionalità dei fi ltri.

I fi ltri al carbone attivo non sono lavabili e non possono essere rigenerati, devono essere sostituiti approssimativamente ogni 4 mesi, o piu' frequentemente secondo l'uso.

A - Interruttore accensione luce.
B - Interruttore accensione ON/OFF motore alla I velocità.
C - Interruttore II velocità.
D - Interruttore III velocità.
    note1["0/1"] below B
    note2["2"] below C
    note3["3"] below D

Modelli KHB60460XA, KHB90460XA:

1 : Motore alla prima velocità.
0:OFF motore.
2 : Motore alla seconda velocità.

: OFF Luci

ON Luci

ILLUMINAZIONE

Disinserire l'apparecchio dalla rete elettrica.

Modelli KHB60460XA, KHB90460XA:

⚠️ Attenzione! Prima di toccare le lampade sincerarsi che siano fredde.

Sostituire con lampade dello stesso tipo (ø35, E14, 4W).

Se la luce LED è danneggiata, deve essere sostituito dal costruttore o dal suo servizio assistenza o da persone similmente qualificate, al fine di evitare un pericolo.
