MANUALE UTENTE WPANEL Vetus

Comando per tergicristalli

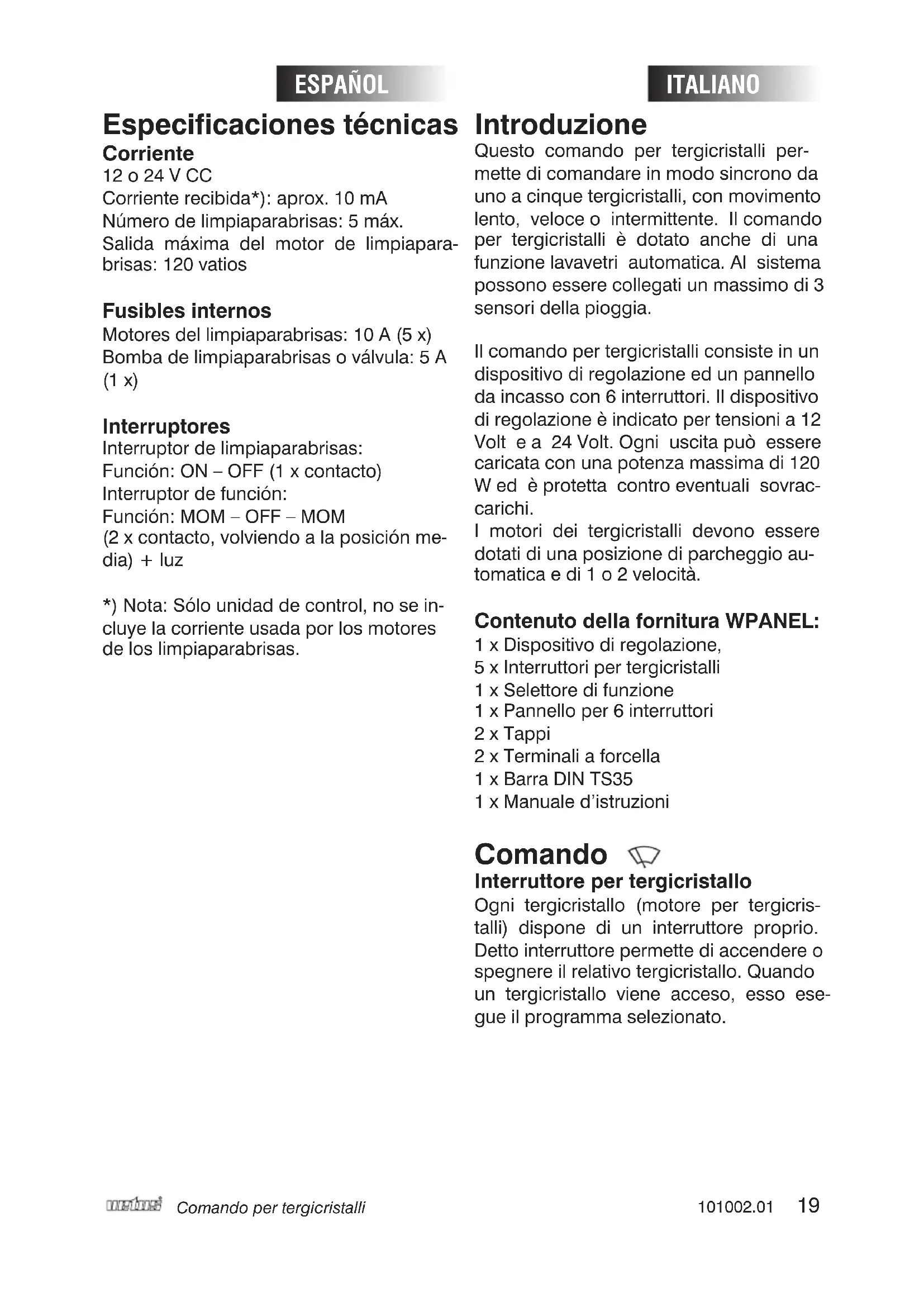

Inleiding

Questo comando per tergicristalli permette di comandare in modo sincrono da uno a cinque tergicristalli, con movimento lento, veloce o intermittente. Il comando per tergicristalli è dotato anche di una funzione lavavetri automatica. Al sistema possono essere collegati un massimo di 3 sensori della pioggia.

Il comando per tergicristalli consiste in un dispositivo di regolazione ed un pannello da incasso con 6 interruttori. Il dispositivo di regolazione è indicato per tensioni a 12 Volt e a 24 Volt. Ogni uscita può essere caricata con una potenza massima di 120 W ed è protetta contro eventuali sovraccarichi.

I motori dei tergicristalli devono essere dotati di una posizione di parcheggio automatica e di 1 o 2 velocità.

Contenuto della fornitura WPANEL:

1 x Dispositivo di regolazione,
5 x Interruttori per tergicristalli
1 x Selettore di funzione
1 x Pannello per 6 interruttori
2 x Tappi
2 x Terminali a forcella
1 x Barra DIN TS35
1 x Manuale d'istruzioni

Comando

Interruttore per tergicristallo

Ogni tergicristallo (motore per tergicristalli) dispone di un interruttore proprio. Detto interruttore permette di accendere o spegnere il relativo tergicristallo. Quando un tergicristallo viene acceso, esso esegue il programma selezionato.

Selettore di funzione SPEED

Ogni volta che viene premuto il se-lettore “SPEED” si passa al prgramma successivo. I programmi disponibili sono:

1 intervallo 11 sec,
2 intervallo 9 sec,
3 intervallo 7 sec,
4 intervallo 5 sec,
5 intervallo 3 sec,
6 continuo a bassa velocità,
7 continuo ad alta velocità,

Premendo il selettore una volta raggiunto il programma 7, viene selezionato nuovamente il programma 1. Quando viene impostato un nuovo programma, la spia luminosa di stato indica la nuova impostazione mediante una serie di lampeggi (da 1 a 7); questa serie di lampeggi viene ripetuta una volta. Vedi pag. 23 'Uso del pulsante 'SPEED'.

La prima volta, ed ogni volta che la tensione di alimentazione è stata tolta, i tergicristalli entrano in funzione a velocità bassa.

Se la tensione di alimentazione non è stata tolta, i tergicristalli si azionano all'ultima velocità e secondo l'ultimo intervallo selezionati, a meno che l'ultima funzione non sia quella ad alta velocità.

I motori per tergicristalli possono essere comandati automaticamente se sono installati dei sensori della pioggia; a tal fine consultate il manuale in dotazione con i sensori della pioggia.

Interruttore per tergicristallo

Premendo una volta 🎨 l'interruttore, il programma lavavetri viene avviato automaticamente:

• spruzzo lavavetri per 3 secondi
• minimo 3 passaggi del tergicristallo con

spruzzo in contemporanea,

- 3 passaggi finali del tergicristallo.

Premendo e tenendo premuto

l'interruttore la funzione lavavetri rimane attiva. Tutti i tergicristalli si muovono, indipendentemente dalla posizione dell'interruttore del tergicristalli!

Spia luminosa di stato SPEED

La spia luminosa di stato del selettore di funzione indica lo stato del comando per tergicristalli:

Acceso: il comando per tergicristalli è attivo,

Spento: il comando per tergicristalli non è attivo,

Lampeggiante veloce: la tensione di alimentazione è troppo bassa o si è verificato un errore interno,

Due serie di lampeggi: indicazione del programma selezionato.

Vengono visualizzate quando viene effettuato un cambio di programma, e dopo che il comando del tergicristallo è stato acceso.

LED di stato

Il LED di stato del dispositivo di regolazione (situato tra i poli + e - della bateria) mostra lo stato del comando per tergicristalli.

• Verde: il comando per tergicristalli è attivo
• Verde lampeggiante: la tensione di alimentazione è troppo bassa,
• Rosso: si è verificato un errore interno,
• Spento: il comando per tergicristalli non è attivo.

Installazione

Dispositivo di regolazione

Posizionate il dispositivo di regolazione preferibilmente il più vicino possibile ai motori dei tergicristalli. In questo modo i cavi che lo collegano ai motori saranno corti. Montate il dispositivo di regolazione su una barra DIN TS35 (vedi pag. 27)

Interruttori

Montate gli interruttori in una posizione tale che l'utilizzatore possa facilmente accedervi. Installate il selettore di funzione ed un (1) interruttore acceso-spento per ciascun motore per tergicristalli. Gli interruttori sono a tenuta stagna e dotati di guarnizione.

Gli interruttori possono essere installati direttamente su un pannello di strumentazione; in alternativa è possibile utilizzare il pannello ad incasso in dotazione. Se non è necessario montare tutti gli interruttori sul pannello da incasso, i fori che rimangono liberi possono essere chiusi con i tappi in dotazione. I pannelli da incasso non sono provvisti di guarnizione. Con l'aiuto della sagoma in dotazione, praticate un foro nel panello degli strumenti.

Collegamenti

Per lo schema di collegamento si rimanda a pag. 24.

Tensione di alimentazione

Il comando per tergicristalli è adatto a tensioni di corrente continua di 12 Volt e di 24 Volt.

La tensione di funzionamento dei motori dei tergicristalli deve corrispondere alla tensione di bordo (12 Volt o 24 Volt).

Il cavo positivo del dispositivo di regolazione deve essere dotato di un interruttore ed un fusibile. Eventualmente inserite un fusibile con amperaggio inferiore, adeguato alla corrente massima totale dei 5 motori dei tergicristalli. Usate cavi con una sezione sufficientemente grande. Vedi schema di collegamento per sezione minima raccomandata dei cavi. Collegate la tensione di alimentazione con i terminali in dotazione (ø 5 mm).

Motori per tergicristalli

Installate unicamente motori per tergicristalli dello stesso tipo e dotati di una posizione di parcheggio automatica.

Per potere utilizzare sia la funzione a bassa velocità, sia quella ad alta velocità, è necessario che i motori per tergicristalli dispongano di 2 velocità. Per esempio il motore Vetus tipo RWS e HDMC. Il motore Vetus tipo ORW non è indicato.

Collegate il motore per tergicristalli al dispositivo di regolazione, come indicato nello schema. Usate cavi con una sezione sufficientemente grande. Vedi schema di collegamento per cavi di sezione racco-mandata a pagina 24.).

Interruttori

Collegate gli interruttori al dispositivo di regolazione, come indicato nello schema. Usate cavi con sezione uguale a quella indicata.

Lavavetri

Per l'installazione di un lavavetri è possibile collegare una pompa dell'acqua o una valvola magnetica al connettore "WASHER".

La tensione di funzionamento della pompa o della valvola magnetica deve corrispondere alla tensione di bordo (12 Volt o 24 Volt).

Sensori della pioggia

Per l'installazione dei sensori della pioggia si rimanda alle istruzioni fornite insieme agli stessi.

Sistemi di protezione

Ogni motore per tergicristalli è dotato di un proprio fusibile. Anche la pompa lava-vetri è dotata di un proprio fusibile.

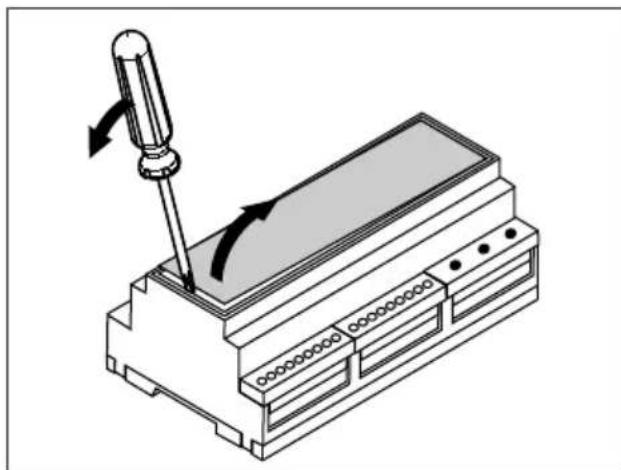

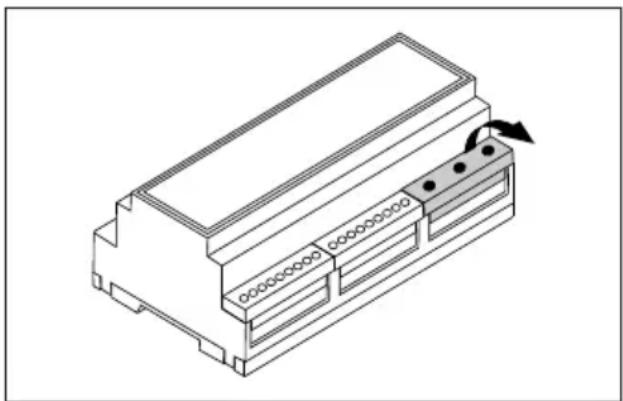

I fusibili sono situati sotto il coperchio del dispositivo di regolazione (per rimuovere il coperchio fare riferimento alla seguente figura).

Si rimanda ai paragrafo "Dati tecnici" per la sostituzione dei fusibili.

Dati tecnici

Tensione di alimentazione

Numero di tergicristalli: massimo 5

Potenza massima motore tergicristalli: 120 Watt

Fusibili interni

Motori per tergicristalli: 10 A (5 x )

Pompa lavavetri o valvola: 5 A (1 x )

Interruttori

Interruttore per tergicristallo:

Funzione: ON - OFF (1 x contatto di lavoro)

Selettore di funzione:

Funzione: MOM - OFF - MOM

(2 x contatti di lavoro, con ritorno in posizione mediana) + lampadina

*) N.B. Solo il dispositivo di regolazione, escluso l'assorbimento dei motori dei ter-gicristalli.

SLOW: Velocità Bassa

PARK: Posizione di parcheggio

GND: Massa

1 Motore per tergicristalli 1
2 Motore per tergicristalli 2
3 Motore per tergicristalli 3
4 Motore per tergicristalli 4
5 Motore per tergicristalli 5
6 Dispositivo di regolazione
7 Regolatore di funzione (SPEED

- WASHER)

8 Interruttore per tergicristallo
9 Raccordo per interruttore per sensore della pioggia (opzionale)
10 Interruttore principale
11 Fusibile
12 Batteria
13 Pompa dell'acqua o valvola del lava vetri.
14 Raccordi per sensori della pioggia (opzionali)
