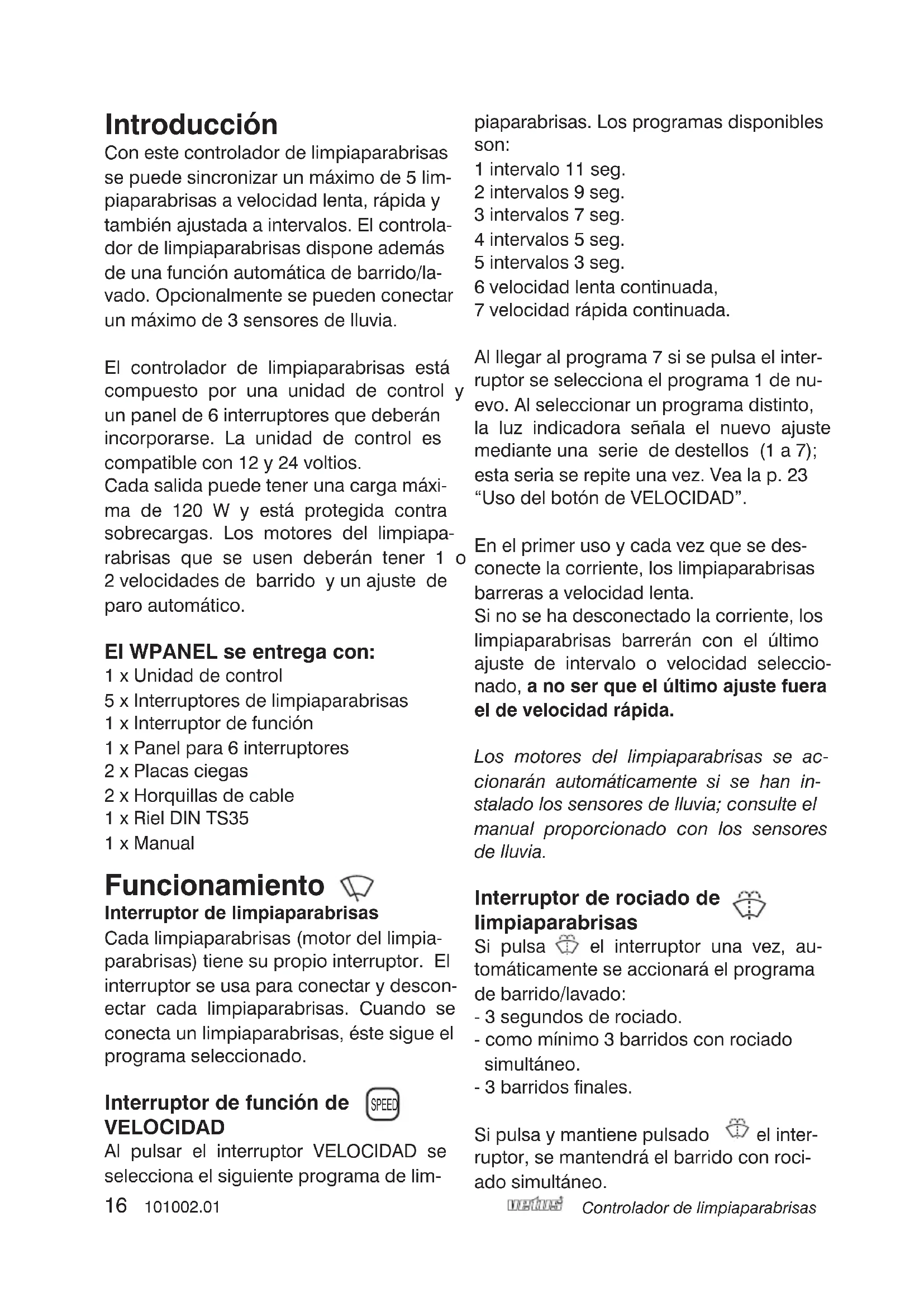

MANUAL DE USUARIO WPANEL Vetus
Con este controlador de limpiaparabrisas se puede sincronizar un máximo de 5 limpiaparabrisas a velocidad lenta, rápida y también ajustada a intervalos. El controlador de limpiaparabrisas dispone además de una función automática de barrido/lavado. Opcionalmente se pueden conectar un máximo de 3 sensores de lluvia.
El controlador de limpiaparabrisas está compuesto por una unidad de control y un panel de 6 interruptores que deberán incorporarse. La unidad de control es compatible con 12 y 24 voltios.
Cada salida puede tener una carga máxima de 120 W y está protegida contra sobrecargas. Los motores del limpiaparabrisas que se usen deberán tener 1 o 2 velocidades de barrido y un ajuste de paro automático.
EI WPANEL se entrega con:
1 x Unidad de control
5 x Interruptores de limpiaparabrisas
1 x Interruptor de función
1 x Panel para 6 interruptores
2 x Placas ciegas
2 x Horquillas de cable
1 x Riel DIN TS35
1 x Manual
Funcionamiento
Interruptor de limpiaparabrisas
Cada limpiaparabrisas (motor del limpiaparabrisas) tiene su propio interruptor. El interruptor se usa para conectar y desconectar cada limpiaparabrisas. Cuando se conecta un limpiaparabrisas, éste sigue el programa seleccionado.
Interruptor de función de VELOCIDAD
Al pulsar el interruptor VELOCIDAD se selecciona el siguiente programa de lim-
piaparabrisas. Los programas disponibles son:
1 intervalo 11 seg.
2 intervalos 9 seg.
3 intervalos 7 seg.
4 intervalos 5 seg.
5 intervalos 3 seg.
6 velocidad lenta continuada,
7 velocidad rápida continuada.
Al llegar al programa 7 si se pulsa el interruptor se selecciona el programa 1 de nuevo. Al seleccionar un programa distinto, la luz indicadora señala el nuevo ajuste mediante una serie de destellos (1 a 7); esta seria se repite una vez. Vea la p. 23 "Uso del botón de VELOCIDAD".
En el primer uso y cada vez que se desconecte la corriente, los limpiaparabrisas barreras a velocidad lenta.
Si no se ha desconectado la corriente, los limpiaparabrisas barrerán con el último ajuste de intervalo o velocidad seleccionado, a no ser que el último ajuste fuera el de velocidad rápida.
Los motores del limpiaparabrisas se accionarán automáticamente si se han instalado los sensores de lluvia; consulte el manual proporcionado con los sensores de lluvia.
Interruptor de rociado de limpiaparabrisas
Si pulsa 🖱 el interruptor una vez, automáticamente se accionará el programa de barrido/lavado:
- 3 segundos de rociado.
- como mínimo 3 barridos con rociado simultáneo.
- 3 barridos finales.
Si pulsa y mantiene pulsado 🍒 el interruptor, se mantendrá el barrido con rociado simultáneo.
Barrerán todos los limpiaparabrisas, independientemente de la posición del interruptor del limpiaparabrisas.
Luz de estado VELOCIDAD La luz de estado del interruptor
de función indica el estado del controlador de limpiaparabrisas.
On (encendido): el controlador de limpiaparabrisas está conectado,
Off (apagado): el controlador de limpiaparabrisas está desconectado,
Parpadeo rápido: la corriente es demasiado baja o hay un fallo interno,
Dos series de parpadeos: indicación del programa seleccionado. Esto se muestra al conectar el controlador de limpiapara-
brisas y luego ajustar un programa distinto.
El LED de estado de la unidad de control (entre los terminales + y - de la batería) muestra el estado del controlador de limpiaparabrisas:
- Verde: el controlador de limpiaparabrisas está conectado,
- Verde parpadeante: la corriente es demasiado baja,
- Rojo: fallo interno,
- Off (apagado): el controlador de limpia parabrisas no está conectado.
Instalación
Unidad de control
Monte la unidad de control lo más cerca posible de los motores del limpiaparabrisas. De este modo los cables hacia los motores serán cortos. Monte la unidad de control en un riel DIN TS35 (vea la p. 27).
Interruptores
Coloque los interruptores donde el usuario pueda usarlos fácilmente. Instale el interruptor de función y un (1) interruptor de encendido-apagado para cada motor de limpiaparabrisas. Los interruptores son impermeables y llevan junta.
Los interruptores se pueden colocar directamente en un panel de instrumentos, o usar el panel proporcionado. Si no se usan todos los interruptores del panel proporcionado, los orificios se pueden tapar con las placas ciegas proporcionadas. Los paneles incorporados no disponen de junta. Con ayuda de la plantilla suministrada, realice un orificio en el panel de instrumentos.
Conexiones
Vea el croquis de conexiones en la p. 24.
Corriente
La unidad de control es compatible con CC de 12 y 24 voltios.
La corriente adecuada para los motores del limpiaparabrisas debe corresponderse con la corriente de a bordo (12 o 24 V).
El cable positivo de la unidad de control debe incluir un fusible principal y un interruptor. Use un fusible más pequeño en caso necesario, adecuado a la corriente total de los 5 motores de los limpiaparabrisas.
Use cables de conexión con un diámetro suficiente. Vea en el croquis de conexiones el diámetro mínimo recomendado para el cable. Conecte la corriente a las horquillas de cable suministradas (ø 5 mm).
Motores de limpiaparabrisas Use sólo motores de limpiaparabrisas del mismo tipo; los motores del limpiaparabrisas deben disponer de ajuste de paro automático.
Los motores de limpiaparabrisas usados deben tener 2 velocidades para usar velocidad lenta y rápida. Por ejemplo, los tipos RWS y HDMC de Vetus. El tipo ORW de Vetus no es adecuado.
Conecte los motores del limpiaparabrisas con la unidad de control tal como se indica en el croquis. Use cables de conexión con un diámetro suficiente. Vea en el croquis de conexiones de la p. 24 el diámetro recomendado para el cable.
Interruptores
Conecte los interruptores con la unidad de control tal como se indica en el croquis. Use cables de conexión con el diámetro indicado en el croquis.
Dispositivo de lavado
A la conexión 'WASHER' se puede conectar una bomba de agua o una válvula magnética para el lavado.
La corriente adecuada para la bomba de agua o válvula magnética debe corresponderse con la corriente de a bordo (12 o 24 V).
Sensores de lluvia
Consulte el manual proporcionado con los sensores de lluvia para ver cómo instalarlos.
Sistemas de seguridad
Cada motor del limpiaparabrisas está protegido individualmente mediante un fusible. La bomba de lavado también está protegida mediante un fusible.

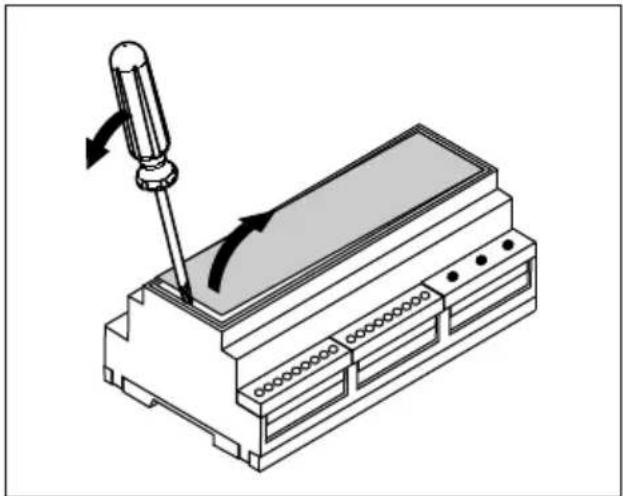

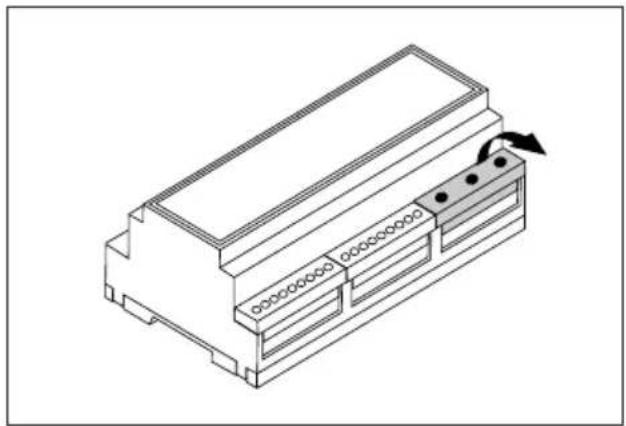

Estos fusibles se encuentran debajo de la tapa de la unidad de control (vea el cro-quis siguiente sobre cómo sacar la tapa).
Vea en "Especificaciones técnicas" los valores de los fusibles.
Especificaciones técnicas
Corriente
12 o 24 V CC
Corriente recibida*): aprox. 10 mA
Número de limpiaparabrisas: 5 máx.
Salida máxima del motor de limpiaparabrisas: 120 vatios
Fusibles internos
Motores del limpiaparabrisas: 10 A (5 x)
Bomba de limpiaparabrisas o válvula: 5 A (1 x)
Interruptores
Interruptor de limpiaparabrisas:
Función: ON - OFF (1 x contacto)
Interruptor de función:
Función: MOM - OFF - MOM
(2 x contacto, volviendo a la posición media) + luz
*) Nota: Sólo unidad de control, no se incluye la corriente usada por los motores de los limpiaparabrisas.
Introduzione

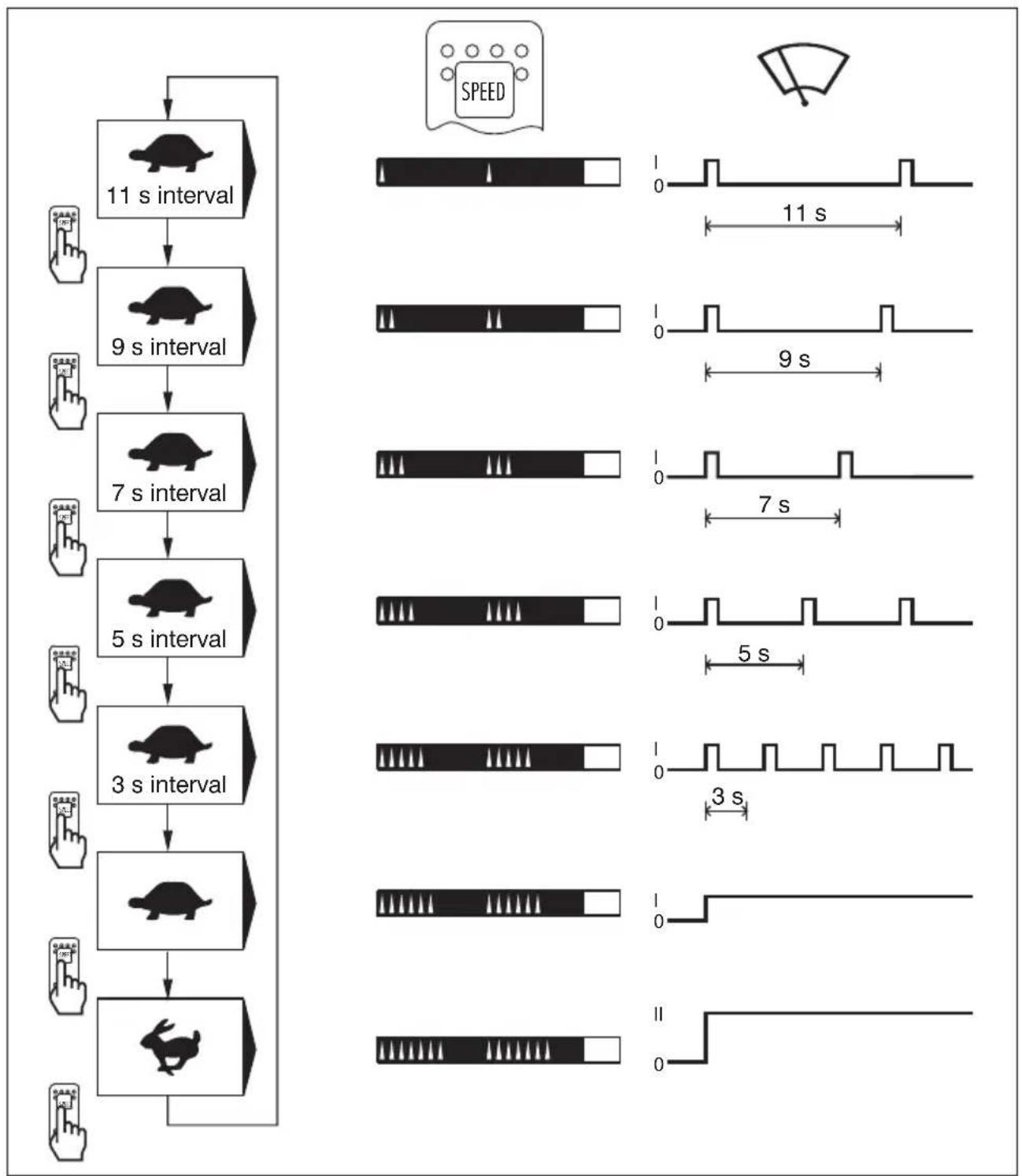

Uso del botón de 'VELOCIDAD'
Uso del pulsante 'SPEED'
Aansluitschema Connection diagram Schaltplan
FAST: Velocidad alta
SLOW: Velocidad baja
PARK: Ajuste de paro
GND: Tierra
1 Motor de limpiaparabrisas 1
2 Motor de limpiaparabrisas 2
3 Motor de limpiaparabrisas 3
4 Motor de limpiaparabrisas 4
5 Motor de limpiaparabrisas 5
6 Unidad de control
7 Interruptor de función (VELOCIDAD
- DISPOSITIVO DE LAVADO)
8 Interruptor de limpiaparabrisas
9 Conexión para interruptor de sensor de lluvia (opcional)
10 Interruptor principal
11 Fusible
12 Batería
13 Bomba de agua o válvula para el dispositivo de lavado
14 Conexiones para sensores de lluvia (opcional)
Collegamenti
FAST: Velocità Alta
