MANUALE UTENTE MIA 2 7.5 OLIMPIA SPLENDID

ISTRUZIONI PER INSTALLAZIONE, USO E MANUTENZIONE

Manuale Installazione

Leggere attendamente le precauzioni ed eseguire correttamente le procedure.

ATTENZIONE!

AVVERTENZE!

Non tentare di installare da se la stufa; rivolgersi sempre a personale autorizzato ed addestrato.

In caso di guasto o mal funzionamento rivolgersi al Centro Assistenza Autorizzato; qualsiasti tentativo di rimozione di parti, o di manutenzione dell'apparecchio cui esporre l'utente al peri colo di scosse elettriche. La stufa contiene parti la cui manutenzione deve essere fissata da personale qualificato.

La stufa è un apparecchio per riscaldare; le sue parti raggiungono alto temperature ed il contatto, perché adeguate precauzioni, più provocare scottature ed uszioni di grave entità. Far particolarmente attenzione ai bambini.

Non insere le dit o oggetti nelle feritoie di uscita del flusso d'aria.

All'interno dell'apparecchio vi è un ventilatore che gira ad alta velocità, che potrebbe causare gravi lesioni nei personali. Far particolarmente attenzione ai bambini.

Non rimanere direttamente esposti al flusso d'aria calda per lunghi periodi di tempo. L'esposizione diretta e prolongata all'aria calda poe assere nociva alla salute.

Far particolarmente attenzione nelle stanze dove vi siano bambini, persone anziane o persone annalate.

In caso di mal funzionamento della stufa arrestare immediatamente il funzionamento dell'appa recchio e rivolgersi al Centro Assistenza Autorizzato.

L'uso continuato dell'apparecchio in tali condizioni cui essere all'origine di incendi o folgorazioni.

La mancata o non corretta manutenzione indicata nel presente manuale cui provocare condizioni di pericolò e danni a cose o persone.

Durante le operazioni di installmente della stufa, evitare l'accesso ai bambini sul luogofi di lavoro.

Possono verificarsi incidenti imprevisti.

Non bloccare o coprine in alcun modo il corpo della stufa o occludere le feritoie poste sul lato superiore. L'ostruzione di tali feritoie e causa di incendi.

Non usare la stufa in ambienti contenti apprecchi di precisione e/o opere d'arte. La qualità degli oggetti conservati potrebbe subire un deterioramento.

Non esporre animali o piante al diretto flusso d'aria dell'apparecchio.

Una lunga esposizione diretta al flusso d'aria della stufa può essere influenze negative su piante ed ani mali. Aerare di tanto in tanto la stanza nel corso dell'utilizzo dell'apparecchio.

Un aerazione insufficiente cui'sse all'origine di insufficientenza di ossigeno nella stanza.

Non esporre la stufa a contatto con l'acqua.

L'isolamento elettrico potrebbe subire danni, con seguenti possibili folgorazioni erture per lo sbal zo termico.

Verificare le condizioni di installmente per individuare eventuali danni.

Dopo 900 ore di funzionamento della stufa (comparirà sul display inferiore la scritta SErV), contattare il Centro Assistenza Autorizzato per la pulizia e manutenzione ordinaria.

Non usare gas inflammabili nelle vicinanze della stufa.

Sganciare l'interrutture automatico se si prevede di non utilizzato l'apparecchio per lunghi periodi di tempo.

aenil nienoisnecca'atavornpeneivefut

Normative e dichiarazione di conformità

Legislazione

• La nostra azienda dichiarare che la stufa è conforme alle seguenti norme per la marca-tura CE Direttiva Europea.
  2014/30/UE, Direttiva Compatibilità Elettromagnetica (EMCD)
  2014/35/UE, Direttiva Bassa Tensione (LVD)
  2011/65/UE, Direttiva sulla restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche (Direttiva RoHS)
  Regolamento CPR (EU 305/2011).
• Per l'installazione in Italiafare riferimento alla UNI 10683/98 o successive modifiche e per l'impianto idrotermosanitario farsi rila sciare, da chi ha eseguito l'impianto, la di-chiarazione di conformità secondo L.37/2008. Tuttle le leggi locali e nazionali e le norme europee devono essere soddisfatte, nell'installazione dell'apparecchio.
  EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3; EN 60335-1;

EN 60335-2-102; EN 62233; EN 50581; EN14785

Pericolo generico

Segnala al personale interessato che I'operazione descritta presente, se non

effettuata nel rispetto delle normative di sicurezza, il rischio di subire danni fisici.

Responsibilità

Il costruttore declina agli responsabilità civile o penale diretta o indiretta dovuta a:

• Scarsa manutenzione.
• Inosservanza delle istruzioni contenate nei manuali.
• Uso non conforme alle direttive di sicurezza.
• Installazione non conforme alle normative vigenti nel paese.
• Installazione da parte del personale non qualificato e non addestrato.
  Modifiche e riparazioni non autorizzate dal costrutto.
  Utilizzo di ricambi non originali.
  Eventi eccezionali.
• Uso di pellet non idoneo.

Installazione

Canna fumaria

La canna fumaria dovrà rispondere ai seguen ti requisiti:

• Non dovra essere collegato nessun altro caminetto, stufa, caldaia, o cappa aspirante di nessun tipo (fig.1).
• Deve essere adeguatamente distanziata da materiali combustibili o inflammabili median te intercapedine d'aria o opportuno isolante.
• La sezione interna deve essere uniforme, preferibilmente circolare: lesezioni quadra te o rettangolari devono averspigoli arro tondati con raggio non inferiore a 20mm, rapporto massimo tra i lati di 1 a 5; pareti il più possibili lisce eenza restringimenti, le curve regolari e sera discontinuità, devia zioni dall'asse non superiori a 45^
• Ogni apparecchio delve ave alla propria canna fumaria di sezione uguali o superio - re al diametro del tubo di scarico fumi della stufa e di altezza non inferiore a quella dichiarata.
• Non si devono mai utilizzare nello stesso ambiente due stufe, un camino ed una stufa, una stufa e una cucina a legna ecc... poiche il tiraggio di uno potrebbe dannegi sare il tiraggio dell'altro.

Non sono ammessi inoltre condotti di venti lazione di tipo collettivo che possono mettere in depressione l'ambiente di installa zione,anche se installati in ambienti adia centi e comunicanti con il locale di installa zione.
- É proibito praticare aperture fisse o mobili sulla canna fumaria per collegare apparec-chi diversi da quello a cui è asservita.
- É viétato far transitare all'interno della canna fumaria, sebbene sovradimensionata, altri canali di adduzione d'aria e tubazioni ad uso impiantistico.
- É consigliato che la canna fumaria sia dati di una camera di raccolta di materiali.

Fig.1: metodologie d'installazione della canna fumaria

solidi ed eventuali condense, situata sotto l'imbocco della canna, in modo da essere fácilmente apribile ed ispezionabile da sportello a tenuta d'aria.

• Qualora si utilizzino canne fumarie ad usci te parallele si consiglia di alzare di un el-. mento la camera controvento.
• Il tubo del camino non deve mai passareattraverso una superficie combustibile.

Comignolo

Il comignolo dovrà rispondere ai seguenti requisiti:

• Avere sezione e forma interna equivalente a quella della canna fumaria.
• Avere sezione utile di uscita non minore del doppio di quella della canna fumaria.
  Il comignolo che fuorisesce dal fatto o che rimane aicontato con l'esterno (per esem - pio nel caso di solai aperti), delve essere rivestito con elementi in laterizio e comeunque ben isolato.
• Essere costruito in modo da impedire la penetrazione nella canna fumaria della pioggia, della neve, di corpi estranei ed in modo che in caso di venti di agli direzione ed incinanza sua comunità assicurato lo scarico dei prodotti della combustione (comignolo antivento).
• Il comignolo deve essere posizionato in modo da garantire un'adeguata dispersio ne e diluzione dei prodotti della combu stione e comunique al di fuori della zona di reflusso. Tale zona ha dimensioni e forme diverse in funzione dell'angolo di inclinazione della copertura, per cui risulta necessa rio adottare le alteze minime (Fig. 2).
• Il comignolo dovra essere del tipo antivento e superare l'altezza del colmo.
• Eventuali fabbricati o altri ostacoli che supe rano l'altezza del comignolo non dovranno essere a ridosso del comignolo dello.

Fig.2: caratteristiche del comignolo

Dimensionamenti

Scarico fumi

Ilsystemadi scaricodevessere unico per la stufa(non si ammettono scarichi in canna fumaria comune adaltridiispositivi).Lo scarico del fumi avviendatubodiametro 8 cmpostosulretro.Edafederseriun“T”con tapparaccolta condensa all'inizio del fatto verticale. Lo scarico fumi della stufa devese sere collegato con l'esternoutilizzando tubi in acciaio o neri (resistenti a 450^ )senza ostruzioni.

Il tubo delve essere sigillato ermeticamente. Per la tenuta dei tubi ed il loro eventuale iso lamento è necessario utilizzato materiali resistenti almeno a 300^ (silicone o mastici per alte temperature). I tratti orizzontali possono averunghezza fina a 2 m. É possibile un numero di curve a 90^ fina a tre.

Se il canale da fumo è all'esterno delve essere coibentato (Fig.4). Se il canale da fumo si inseisce in una canna fumaria (Fig.3), questa delve essere autorizzata per combustibili solidi e se più grande di 150 mm di diametro, è necessario risanaria intubando e sigillando lo scarico rispetto alla parte in muratura. Tutti i tratti del condotto fumi devono essere ispezionabili. Nel caso si fosso delve pre sentare aperture di ispezione per la pulizia. Il locale adiacentne non più essere adibito ad autorimessa, magazzino di materiale combustibile né comunique ad attività con pericolò d'incendio.

Secondo la norma UNI 10683/98, la stufa non deve essere nelle stesso ambiente in cui si trovano estrattori, apparetti a gas di tipo B e come unque dispositivi che mettano il locale in depressione.

Presa d'aria esterna

La stufa delve poter disporre dell'aria necessaria a garantire il regolare funzionamento della combustione e un buon benessere ambientale.

• Assicurarsi che nella stanza in cui è installata la stufa ci sua un'aerazione sufficiente e, se necessario, installare un condotto di adduzione d'aria dall'esterno di diametro minimo consigliato di 50 mm.
• La presa d'aria esterna deve comunicare con la stufa e va posizionata in modo da evacitare che possa essere ostruita. Deve essere protetta con una griglia permanente non richiudibile o idonea protezione perché non venga ridotta la sezione minima.
• L'afflusso d'aria più essere ottenuoanche da un locale adiacente a quello di instal-lazione parchetale flusso possa avvenire liberamenteattervas aperture permanenti non richiudibili comunicanti con l'esterno.
• Il locale adiacente rispetto a quello di installatione non deve essere messo in depressione rispetto all'ambiente esterno per effetto del tiraggio contrario provocato alla presenza in tale locale di altri appearecchio di utilizzazione o di dispositivo di aspirazione.
• Nel locale adiacente le aperture permanenti devono rispondere ai requisiti di cui ai punti sopra.

Posizionamenti

La stufa è fornita di un carr o alimentazione elettrica da collegarsi a una presa di 230V 50Hz, preferibilmente con interrottore magnetotermico. Variazioni di tensione superiors al 10% possono promettere la stufa (se non gli esistente si preveda un interrottore differenziale adequato).

L'impiano elettrico deve essere a norma; verificare in particolare l'efficienza del circuito di messa a terra. La linea di alimentazione deve essere di sezione adeguata alla potenza dell'apparecchiatura.

La stufa deve essere posizionata in bolla. Verificare la capacité portante del pavimento. Il posizionamento della stufa all'internalo dell'ambiente abitativo è determinante per rius-cire a scaldare in maniera uniforme l'ambiente stesso.

Prima di decidere dove collocare la stufa, bisogna tener presente che:

• L'aria di combustione non si può essere da una autorimessa o da uno spazio sensa ventilazione o ricambio d'aria, ma da uno spazio libero o esterno;
• É sconsigliata l'installazione in una camera da fatto;
• É preferibile,invece l'installazione in una stanza grande e centrale della casa per assicurare la massima circolazione del calorie;
• É obblatorio un collegamento alla corrente con una presa a terra (se il cavo in dozizione non fosse abbastanza lungo per raggiungere la presa più vicina, utilizzare una prolonga rasa a terra).

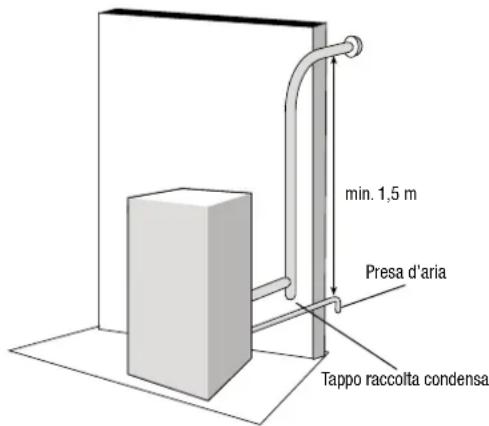

Fig.3: installment canna fumaria interna da realizze a norma

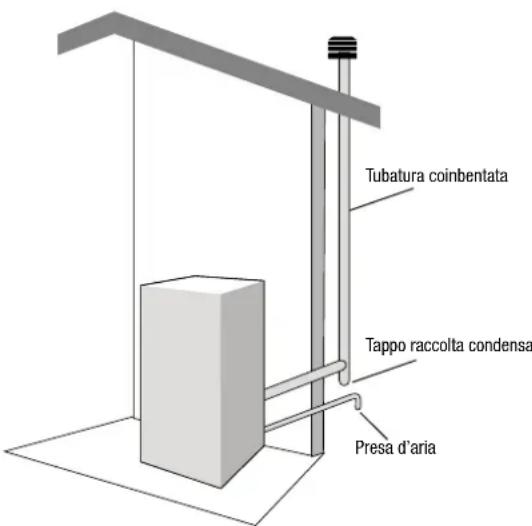

Fig.4: installation canna fumaria esterna

Distanze di sicurezza per antincendio

La stufa delve essere installata nel rispetto delle seguenti condizioni di sicurezza:
- Distanza minima su lati e sul retro di 40 cm dai materiali mediamente inflammabili.
- Davanti alla stufa non possono essere collocati materiali lavorante infiammabili a meno di 80~cm
- Se la stufa è installata su un pavimento inflammabile delve essere interposta una lastra di materiaile isolante al calore che sporga almeno 20 cm sui lati e 40 cm sul fronte.
- Sulla stufa ed a distance inferiori a quale di sicurezza non possono essere posizionati oggetti in materiale inframmabile o materiale che possa compensettere il corretto funzionamento.
- Si raccomanda inolte di mantenere al di fuori della zona di irraggiamento del focolare, e comunique alla distanza di almeno 1 m. dal blocco riscaldante, tutti gli elementi di materiale combustibile o infammabile quali travature, arredi in legno, tendaggi, liquidi inflammabili... (Fig. 5)
- In caso di collegamento con parete in legno o altre materiale inflammabile, è neces

sario coibentare il tubo di scarico fumi con fibra ceramica o altri materiale di parsi cataristiche.

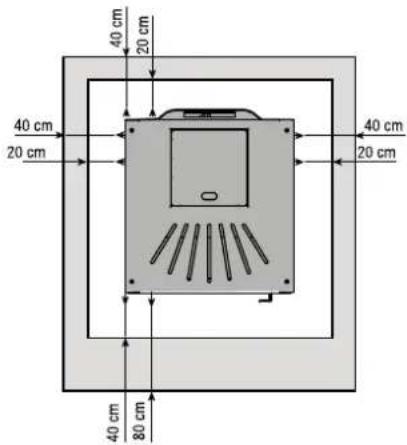

Fig.5 distanze minime dagli oggetti

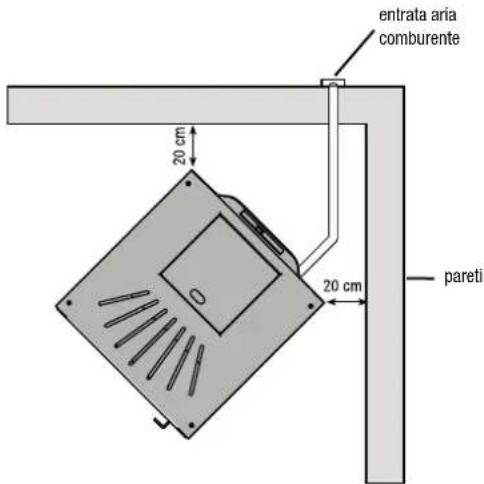

Areazione minima per presa d'aria comburette

Per un positioningamento corretto e sicuro della presa d'aria si devono rispetto delle misure e delle prescrizioni (Fig. 6).

Sono distanze da rispetto per evitare che l'aria comburente possa essere sottratta da un'altra fonte: per esempio l'aperture di una finestra più risucchiare l'aria esterna facenda l'mancare alla stufa.

Fig.6 distanze minime delle pareti

Accensione

• Prima dell'accensione della stufa leggere attendamente il manuale d'uso e manutenzione.
• Togliere dall'interno del serbatoio tutti gli attrezzi che sono stati inserti nel momento dell'imballo e assicurarsi che il serbatoio sia libero da eventuali corpi estranei.
  Srotolare la sonda ambiente posta sul retro della stufa, non facendola appoggiare su parti calde.
• Collegare correttamente la stufa a pellet alla canna fumaria.
• Riempire il serbatoio di pellet (diametro 6 mm).
• Aprire la porta e controllare che il cestello sia ben inserito nella sua sede e che, sem pre nella camera di combustione, verso l'alto, vi si ia taqliafiamma.
• Chidere la porta. Mai aprie la porta quand do la stufa a pellet e in funzione.
• Collegare la stufa ad una presa di corrente con l'apposto cavo in dotazione.
• Posizione su "1" l'interruttore posto dietro la stufa
• Premere per 2 secondi il tasto ON/OFF e la cen tralina comincia il suo ciclo di accensione.

ATTENZIONE:

Durante la prima accensione occorre ventilare bene l'ambiente, in quanto nelle prime ore di funzionamento potrebbero svilupparsi degli odori sgradevoli dovuti a delle esalazioni provenienti alla vernice e dal grasso nel fascio tubiero.

Se durante il normale funzionamento della stufa, la temperature dei fumi raggiunge i
220^ (parametro modificabile dal tecnico), si ha la modulazione dei fumi come segue:
- motore estrazione fumi impostato alla mas sima velocità;
motoriduttore di caricamento pellet alla minima velocità:
ventilatore tangenziale di scambio del calo re alla massima velocità.

Questa procedura ha la funzione di abbassare la temperatura dei fumi. Quando esta torna al di sotto della soglia di 220^ la stufa ripristinerà la velocità dei tre motori riportan doli all'impostazione precedente il supero mento della soglia.

Nel caso di mancanza di energia elettrica, al ritorno di questa, il display segnala lo stato di anomalia "Fire cool" (fiamma presente). L'aspirazione verrà aumento per espellere i residui dei fumi.

Operazioni da eseguire agli stagione prima dell'accensione

Pulizia generale interna ed esterna.
Pulizia accurata dei tubi.
- Pulizia accurata e disincrostazione del cro giolo e del relativo vano.
Pulizia motori, verifica meccanica dei glochi e dei fissaggi.
- Pulizia canale da fumo (sostituzione delle guarnizioni sui tubi) e del vano ventilatore estrazione fumi.
Pulizia pressostato, sostituzione tubicino in silicone.
Controllo sonde
- Pulizia, ispezione e disincrostazione del vano della resistenza di accensione, sostitu-zione della stessa se necessario.
Pulizia/controllo del pannello sinottico.
- Ispezione visiva dei cavi elettrici, delle con nessioni e del cavo di alimentazione.
Pulizia serbatoio pellet e verifica giochi assieme cocleamotoriduttore.
Sostituzione della guarnizione portello.
Collaudio funzionale, caricamento coclea, accensione, funzionamento per 10 minuti espagnimento.
- Controllo della parte elettrica e dei componentielettronici

AWVERTENZE

• Tutte le leggi locali e nazionali e le Norme Europee devono essere soddisfatte nell'uso dell'apparecchio.
• Tutte le leggi locali e nazionali e le Norme Europee devono essere soddisfatte nell'in-stallazione dell'apparecchio.
  Non versare il pellet direttamente nel braciere
  Per il caricamento del pellet aprire il coperchio serbatoio posto nella parte superiore
  della stufa e vuotare il sacco di pellet all'interno, prestandoattenzione a non farlo fuoriuscire.
• Prima di riempire di pellets il serbatoio della stufa assicurarsi che l'apparecchio si spento.

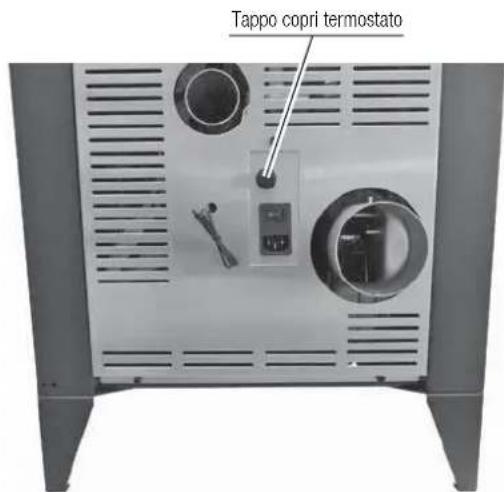

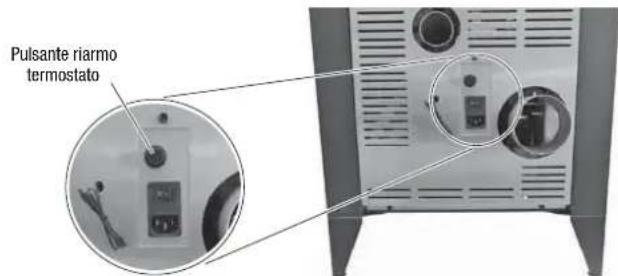

• In caso di surriscaldamenti eccessivi della stufa, interviene un dispositivo di sicurezza che blocca l'alimentazione. Al termine del ciclo di raffreddamento della stessa, riarmare il termostato posto sul retro stufa, togliendo il tappo e premendo il pulsante che c'è sostto. In caso di ripetuti interventi, contattare il Centro di Assistenza Tecnica autorizzato.
  L'apparecchio non è destinato a essere usato da persona (bambini compresi) le cui capacità fisiche, sensoriali o mentali siano ridotte, oppure con mancanza di esperienza o di conoscenza, a meno che esse abbiano potuto beneficiare, atraverso l'intermedazione di una persona responsable della loro sicurezza, di una sorveglianza o di struzioni riguardanti l'uso dell'apparecchio. I bambini devono essere sorvegliati per sincerarsi che non giocchio con l'apparecchio.
• Usare solo pellets raccomandato dal costruttore, dal diametro massimo di 6 mm e lunghezza massima 30 mm.
  Il pellet delve essere conservato in luoghi asciutti.

Istruzioni d'uso

Gentile Cilente,

La ringraziamo per aver preferito uno dei nostri prodotti, frutto di esperienza pluriennale e di una continua ricerca per una qualità superiore in termini di sicurezza, affidabilità e prestazioni.

In questo manuale trovera tutte le informazioni ed i consiglio utili per poter utilizzare il suo prodotto nel massimo della sicurezza ed efficienza.

• Installazioni scorrette, manutenzioni non correttamente effettuate, uso improprio del prodotto sollevano l'azienda produttrice da agli eventuale danno derivante dall'uso della stufa.
• L'appareccchio non deve essere essere usato come incineritore, né devono essere utilizzati combustibili diversi dal pellet.
• Questo manuale è stato redatto dal costruttore e costituisce parte integrante del prodotto e deve accompanieslro durante tutta la sua vita. In caso di vendita o trasferrimento del prodotto assicurarsi sempre della presenza del libretto poichè le informazioni inesso contente sono indirizzate all'acquirente, e a tutte nelle personne che a vario titolo concorrono all'installazione, all'uso e alla manutenzione.
• Leggete con attenzione le istruzioni e le informazioni tecniche contente in quello manuale, prima di procedere all'installazione, all'utilizzo e a qualiasi'intervento sul prodotto.
• L'osservanza delle indicazioni continue nel presente manuale garantisce la sicurezza dell'uomo e del prodotto, l'economia di esercizio ed una più lunga durata di funzionamento.
• L'attenta progettazione e l'analisi dei rischi fatti alla oura azienda hanno permesso la realizzazione di un prodotto sicuro; tuttavia prima di effettuire qualiasi operazione, si raccomanda di atteneri scrupposamente alle istruzioni riportate nel seguente documento e di tenerlo sempre a disponzione.
• Fare molta attenuatione nel movimentare i particulari in ceramica dove presenti.
• Controllare l'esatta planarità del pavimento dove verrà installato il prodotto.
• La parete dove va posizionato il prodotto non deve essere di legno o comunque di materiale infiammabile, inoltre è necessarioostenere le distanze di sicurezza.
• Durante il funzionamento, alcune parti della stufa (porta, maniglia, fianchi) sono raggiungere temperature elevate. Fate dunque molta attenzione ed usate le dovute precauzioni, soprattutto in presenza di bambini, persone anziane, disabili e animali.
• Il montaggio deve essere eseguito da personale qualificato.
• Schemi e disegni sono formiti a scopo esemplificativo; il costruttore nell'intento di perseguire una politica di costante sviluppo e rinnovamento del prodotto più apportare, alla preavviso alcuno, le modifiche che riittà opportune.
• Si raccomanda, alla massima potenza di funzionamento della stufa, l'utilizzo di quanti per maneggiare sportello, caricamento pellet e maniglia per l'aperatura della porta.
• É sconsigliata l'installazione in camera da letto.

Mai coprine in alcun modo il corpo della stufa o occludere le feritoie poste sul lato superiore quando I'apparecchio è in funzione. A tutte les.n. stufe viene provata I'accensione in linea.

In caso d'incendio, disinserire l'alimentazione elettrica,'utilizzare un estintore a norma ed eventualmente chiamare i Vigili del Fuoco. Contattare poi il Centro Assistenza Autorizzato.

1.0 Normative e dichiarazione di conformità

• La nostra azienda dichiarare che la stufa è conforme alle seguenti norme per la marca-tura CE Direttiva Europea.
  2014/30/UE, Direttiva Compatabilità Elettromagnetica (EMCD)
  2014/35/UE, Direttiva Bassa Tensione (LVD)
  2011/65/UE, Direttiva sulla restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche (Direttiva RoHS)
  Regolamento CPR (EU 305/2011).
• Per l'installazione in Italiafare riferimento alla UNI 10683/98 o successive modifiche e per l'impianto idrotermosanitario farsi rila sciare, da chi ha eseguito l'impianto, la dichiarazione di conformità secondo L.37/2008. Tuttle le leggi locali e nazionali e le norme europee devono essere soddisfatte, nell'installazione dell'apparecchio.
  EN55014-1;EN55014-2;EN61000-3-2;EN61000-3-3;EN60335-1;

EN 60335-2-102; EN 62233; EN 50581; EN14785

1.1 Informazioni sulla sicurezza

Si prega di leggere attendamente quello manuale d'uso e manutenzione prima di installare e mettere in funzione la stufa!
- La stufa a pellet deve funzionare solamente in ambiente abitativi. Questa stufa esendo comandata da una sched elettronica permette una combustione completeness automatica e controllata; la centralina regola infatti la fase d'accensione, 5 livelli di potenza e la fase di spegnimento, garantendo un funzionamento sicuro della stufa;

• Il cestello impiegato per la combustione fa cadere nel cassetto di raccolta gran parte dellacene prodotta alla combustione dei pellet. Controllare comunique quotidianamente il cestello, dato che non tutti i pellet hanno standard qualitativi alto (usare solo pellet di qualità consigliato dal costruttore);
• Il vetro è dotato di uno speciale giro d'aria per l'autopulizia dello stesso tuttavia non è possibile evitare una leggera patina grigiastra sul vetro dopo alcune ore di funzionamento. Ciò dipendeanche dal tipo di pellet usato. Alcuni pellet possono sporcare più di altri.

1.2 Responsabilità

Con la consegna del presente manuale, decliniamo agli responsabilità, sia civile che penale, per incidenti derivati alla non osservanza parziale o totale delle istruzioni inesso contente.

Decliniamo agli responsabilità derivante dall'uso improprio della stufa, dall'uso non corretto da parte dell'utilizzatore, da modifiche e/o riparazioni non autorizzate, dall'utilizzo di ricambi non originali per questo modello.

Il costruttore declina agli responsabilità civile o penale diretta o indiretta dovuta a:

• Scarsa manutenzione:
• Inosservanza delle istruzioni continue nel manuale;
• Uso non conforme alle direttive di sicurezza;
• Installazione non conforme alle normative vigenti nel paese;
• Installazione da parte del personale non qualificato e non addestrato;
  Modifiche riparazioni non autorizzate dal costruttore;
  Utilizzato di ricambi non originali;
  Eventi eccezionali.

• La stufa deve essere alimentata solo con pellet di qualità del diametro di 6 mm del tipo raccomandato dal costruttore;
  Prima di collegare elettricamente la stufa, delve essere ultimata la connessione dei tubi di scarico con la canna fumaria;
• La griglia di protezione posta all'interno del serbatoio pellet non deve essere mai rimossa;
• Nell'ambiente in cui viene installata la stufa ci deve essere sufficiente ricambio d'aria;
• Non après mai lo sportello della stufa durante il funzionamento della stessa;
• Quando la stufa è in funzione, c'é un forte surriscaldamento delle superfici, del vetro, della maniglia e delle tubazioni: durante il funzionamento, queste parti sono da toccare con adeguate protezioni;
• Tenere/conservare il pellet in locali asciutti e non umidi;
• Tenere ad adeguata distanza di sicurezza della stufa sua il combustibile sua eventuali materiali inflammabili.
• La mancata o non corretta manutenzione indicata nel presente manuale più provocare condizioni di pericolò e danni a cose o persone.

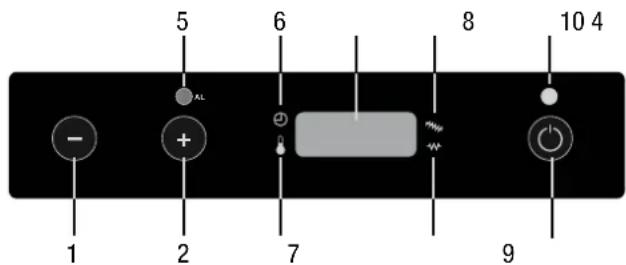

2.0 Pannello Comandi e Telecomando

1) Tasto Diminuzione temperatura/potenza di lavoro: Il pulsante, all'interno del menu Set temperatura, consente di diminuire la temperatura da un valore massimo di 40 °C a un valore di 7 °C. All'interno del menu Set potenza, consente invoce, di diminuire la potenza di lavoro della stufa da un massimo di 5 a un minimo di 1.
2) Tasto Aumento temperatura/potenza di lavoro: Il pulsante, all'interno del menu Set temperatura, consente di incrementare la temperatura da un valore minimo 7 °C a un valore massimo di 40 °C. All'interno del menu Set potenza, consente invece, di augmentare la potenza di lavoro della stufa da un minimo di 1 ad un massimo di 5.
3) Tasto ON/OFF: Tenere premuto per almeno 2 secondi per accendere o spegnere la stufa.
4) LED ON/OFF: II LED indica i diversi stati della stufa:

• acceso se la stufa è in accesione e lavoro,
  -spento se la stufa e in OFF,
• lampeggiante se è in corso un ciclo di spegnimento.

5) LED AL F: Il LED lampeggia in caso di un'anomalia di funzionamento o di allarme.
6) LED Cronotermostalo: Indica che la programmazione automatica delle accesioni e spegnimenti (singola o giornaliera) è attiva. La programmazione automatica può essere effettuata via tramite telecomando (optional) che dal pannello.

8) LED Temperatura ok: Si accende quando è raggiunta la temperatura impostata. In tal caso sul display compareanche la scritta "ECO",alternata alla temperatura ambiente.
8) LED Caricamento pellet: Il LED è lampeggiante agli qualvolta è in corso il carica-mentation pellet all'interno della stufa.
9) LED Candeletta: Si attiva solo in fase di accensione della stufa per indicare che la candeletta sta riscaldando l'aria necessaria per l'innesco del pellet.
10) Display LED 7 segmenti: Sul display vengono visualizzate le diverse modalità di funzionamento della stufa, nonché la temperatura ambiente e la potenza di lavoro impostata dall'utente. Nel caso si verificchio malfunzionamenti della stufa, il display riporta le relative segnalazioni d'errore (vedi paragrafo).

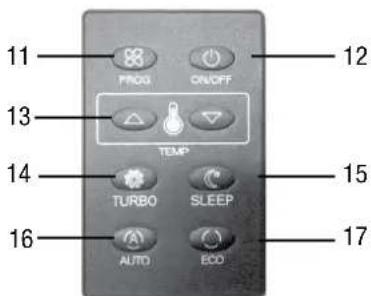

11) PROG: Consente di diminuire/aumentare la potenza di lavoro da 1 a 5
12) ON/OFF: Tenere premuto per accendere o spagnere la stufa
13) TEMP: consente di dimiunre o aumento la temperatura da un valore massimo di 40^ a un valore di 7^
14) Funzione TURBO: Premendo il tasto TURBO sul telecommando durante la fase di riscaldamento la stufa viene portata al massimo della velocità e la temperature ricerca portata a 30^ gradi per un tempo di 30 minuti. Al termine del tempo prefissato la stufa riprende il funzionamento di potenza e settemperatura impostata. Durante la fase di riscaldamento la stufa evidenza tale funzione visualizzando la dicitura "Turb" alternata ad altre visualizzazioni.
15) Funzione SLEEP: Premendo il tasting SLEEP sul telecomando la stufa, dopo 60 minuti di riscaldamento riduce di 1^ l'impostazione di temperatura permettando una riduzione del consumo. Durante la fase di riscaldamento la stufa evidenza tale funzione visualizzando la dicitura "Slee" alternata ad altre visualizzazioni.
16) Funzione AUTO: Premendo il tasto AUTO sul telecomando durante la fase di riscaldamento La stufa modula la potenza di riscaldamento proporzionalmente alla temperatura impostata. Durante la fase di riscaldamento la stufa evidenza tale funzione visualizzando la dicitura "Auto" alternata ad altre visualizzazioni.
17) Funzione ECO: Premendo il tasto ECO sul telecomando durante la fase di riscaldamento La stufa abbasserà la potenza di riscaldamento, agli 10 minuti, fino al raggiungimento della minima potenza. Durante la fase di riscaldamento la stufa evidenzia tale funzione visualizzando la dicitura "Eco" alternata ad altre visualizzazioni.

2.1 Regolazione della stufa

Modifica temperatura ambiente desiderata

Per variare la temperatura desiderata procedere come segue:

Premere una volta il tasto (1) per entrare nel dato impostazione della temperatura. A quello punto sul display comparirà la scritta "Set", alternata alla temperatura desiderata. Tramite i dati (1) e (2) diminuire o aumento il valore voluto. L'uscita dal dato Set temperatura avvra in maniera automatica dopo alcuni secondi di inattività all'interno del dato stesso.

Modifica potenza di lavoro

Per variate la potenza di lavoro voluta, procedere come segue:

Premere una volta il tasto (2) per entrare nel menu d'impostazione della potenza di lavoro. A quello punto sul display comparirra la scritta "Pot", alternata alla potenza che è possibile selezionare tra le cinque disponibili. Tramite i tasti (1) e (2) diminuire o aumentare il valore voluto. L'uscita dal menu Set potenza averra in maniera automatica dopo alcuni secondi di inattività all'interno del menu stesso.

2.2 Raccomandazioni

• Non accenderare la stufa ad intermittenza: ciò più provocare scintille che possono abbreviare la durata dei componenti elettrici;
  Non toccare la stufa con mani bagnate; la stufa avendo componenti elettrici, potrebbe provocare scariche, se maneggiata non correttamente. Solo i tecnici autorizzati posso sono risolverve possibili problemi;
  Non togliere nessuna vite alla cassa del fuoco alla che sua stata prima ben lubrifcata;
• Mai après la porta quando la stufa a pellet e in funzione;
• Assicurarsi che il cestello del bracciere sia posizionato nella maniera corretta.
• Si ricorda che tutti i tratti del condotto fumi devono essere ispezionabili. Nel caso in cui sia fisso deve presentare aperture d'ispezione per la pulizia.

2.3 Caricamento del pellet nel serbatoio

Il caricamento del pellet nel serbatoio avviene tramite l'apposto sportelloosto nella parte superiore della stufa. Per effettuare il caricamento procedere nel seguente modo:

• Aprire lo sportello presente sulla perte superiore;
• Versare all'interno del serbatoio la quantità di pellet desiderata, prestando la dovuta attenzione (versare una quantità sufficiente a garantire una discreta autonoma di funzionamento della stufa);
  Richiudere lo sportello.

3.0 Prima accensione stufa

ATTENZIONE: è necessario effettuare la pulizia del braciere e del cassettocene generamente e prima di ogni accensione. La pulizia devese consistere nella completa rimozione di ogni residuo. La ridotta o mancata pulizia poto provocare condizioni di pericolo e di danni. Non reintroduire il pellet eventually presente nel braciere per mancata accensione.

3.1 Accensione stufa

• Prima dell'accensione accertarsi che il bracciere sua vuoto da eventuale pellet e pulito dai residui di precedenti combustioni. In caso contrario provedere allo svotamento e pulizia dello stesso.
• Riempire il serbatioio fino a 3/4 del pellet consigliato e raccommando alla casa costruttrice.
• Collegare la stufa ad una presa di corrente con l'apposto cavo in dotazione.
• Premere l'interruttore di accensione collocato nella parte posteriore della stufa.
• Sul display compare la scritta "OFF".
• Premere tasto (3) per 2 secondi. Dopo quale istante si accendono l'estratto fumi, la resistenza di accensione e compare la scritta "ACC", il LED candeletta si accende
• Dopo circa 1 minuto compare la scritta "LOADPELL", la stufa carica i pellets e continua l'accensione della resistenza.
• Una volta raggiunta la temperatura adeguata sul display compare la scritta "FIREON". Significa che la stufa è passata all'ultima fase di accensione, alla fine della quale, sare completingmente operativa; il LED candeletta si spelgne.
• Dopo quale minuto sul display compare la scritta "ON 1-2-3-4-5" a seconda della potenza impostata, alternata alla temperatura ambiente.
• N el caso del raggiungimento della temperatura impostata sul display comparirà la scritta "ECO", alternata alla temperatura ambiente.
  II LED temperatura si accende quando viene raggiunta la temperatura impostata.

ATTENZIONE! Prima dell'accensione è possible che un po' di fumo riempia il vano di combustione.

3.2 Spegnimento stufa

Per spegnere la stufa premere il tasto (3) sul pannello comandi finché sul display compare la scritta "COOL". Anche dello spegnimento della stufa l'estattore fumi continua a funzionare per un tempo prestabilito per garantire una rapida espulazione dei fumi alla camera di combustione. Per i modelli dotati di telecomando è sufficiente spegnere il telecomando tenendo premuto per 2 secondi il tasto "ON/OFF" (premere T+ e P+ contemporaneamente). Durante la fase di spegnimento comparà la scritta "COOL" e il LED soprà il pulsante ON/OFF lampeggerà per tutte la durata del ciclo di raffreddamento. Se si tentà di riaccenderà la stufa inquesta fase, sul display comparà la scritta "AT:TE" (Attenzione), per avvisare l'utente che è in corso il ciclo di spegnimento. Aspettare il completamento del ciclo stesso e che il LED soprà il pulsante ON/OFF smetta di lampeggiare per procedere con una nuova accensione.

4.0 User menu

La性和 le parametrisc di pannello comandi. Il menu è utilizzato per la modifica dei parametri tecnici e per le funzioni di accensione/spegnimento automatico (MN05-MN06-MN07-MN08-MN09-MN10) sono disponibili solo tramite telecomando.

Il menu è casi suddiviso:

Menu Descrizione Disponibile per
MN01 Gio'no corrente Utente
MN02 Ora corrente Utente
MN03 Miruti corrente Utente
MN04 Acoesso parametrici tecnici Tecnico (*)
MN05	T imer ON 1	Programma 1	Utente
MN06 Timer OFF 1 Utente
MN07	Abilitazione TIMER1 ON/OFF		Utente
MN08 Timer ON 2		Programma 2	Utente
MN09 Timer OFF 2			Utente
MN10 Abilitazione TIMER2 ON/OFF

(*) Vedere paragrafo corrispondente

L'ingresso nel menu avviene premendo il tasto 1 e subito dopo il tasto 3 ripetutamente. Ogni volta che si preme il tasto 3, la schedà shfta di una posizione. Se non si tocca nessun tasto per almeno 60 secondi, vi è l'uscita automatica dal menu.

4.1 Impostazione dell'ora - MN01

IMPOSTAZIONE giorno corrente

• Premere il tasting 1 e poi il tasting 3 fino a che MN01 appeare sul display
• Premere il tasting 1 e il tasting 2 per cambiare il giorno. (tasting 1 diminuisce, tasting 2 aumenta).
• Impostare il giorno voluto facendo riferimento alla tabella segunte:

Abbreviazione Giorno
DAY1 Lunedi
DAY2 Martedi
DAY3 Mercoledi
DAY4 Giovedi
DAY5 Venerdi
DAY6 Sabato
DAY7 Domenica
OFF

4.2 Come impostare I'ora corrente - MN02

• Premere il tasting 1 e poi il tasting 3 due volte, fio a far apparire MN02 sul display.
• Premere i tasti 1 e 2 per selezionare l'ora. Tenere premuto i pulsanti per scorrere più velocimento.

4.3 Come impostare i minuti correnti - MN03

• Premere il tastinge 1 e poi ripetutamente il tastingo 3 fno a far apparire MN03 sul display.
• Premere i tasti 1 e 2 per selezionare i minuti. Tenere premuto i pulsanti per scorrere più velocimento.

CRONOTERMOSTATO - MN05 - MN06 - MN07 - MN08 - MN09 - MN10

La funzione cronotermostato permette di programmare accensioni e spegnimenti automatici della stufa.

4.4 Come fare una programmazione

Facendo riferimento al programma 1

• Premere il tasto 1 e poi ripeturamente il tasto 3 fino a visualizzare MN05
• Premere i tasti 1 e 2 per variare a step di 10 minuti l'ora di accensione automatica. Tenere premuto i pulsanti per scorrere più velocamente.
  Premere il tasto 1 e poi ripetutamente il tasto 3 fino a visualizzare MN06
• Premere i tasti 1 e 2 per variate a step di 10 minuti l'ora di spegnimento automatico. Tenere premuto i pulsanti per scorrere più velocamente.
• Premere il tasting e poi ripeturamente il tasting 3 fino a visualizzare MN07.
• Per abilitare la funzione TIMER1 settare MN07 "ON" tramite il tasto 2 il led Timer si accenderà.
• Per disabilitare la funzione TIMER1 settare MN07 "OFF" tramite il tasto 2 il led Timer, se il Timer 2 non è abilitato, si spegnerà.

Uguale procedimento con il programma 2, solo che si utilizzato MN08-MN09-MN10.

5.0 Segnalazione allarmi

BLAC OUT: In caso di mancanza di corrente,anche per pochi secondi,la stufa si spegne. Al ritorno della corrente elettrica la stufa effettua un ciclo di spegnimento e a display compare la segnalazione "BLAC OUT". Completato il ciclo di raffreddamento, la stufa riparte automaticamente.

SERV: Quando appeare questa scritta su display, significia che la stufa ha raggiunto le 900 ore di funzionamento. Contattare il Centro di Assistenza Autorizzato per la manutenzione stagionale.

ALAR/ FAN/ ACC: Si verifica quando trascorso il periodo previsto per l'accensione, 15 minuti circa, la temperatura dei fumi è ancora insufficiente. Puito verificarsianche in caso di scarso affusso di pellet all'accensione. Premere il tasto ON/OFF sul pannello comandi per resettare l'allarme. Attendere che venga completato il ciclo di raffreddamento, pulire il braciere e procedere con una nuova accensione.

ALAR/ NO/ FIRE: Si presenta in caso di spegnimento della stufa durante la fase di lavoro (ad esempio per mancanza di pellet nel serbatoio). Sul display compare la

scritta "ALAR/NO/FIRE". Premere il tasto ON/OFF sul pannello comandi per resettare l'allarme. Attendere che venga completato il ciclo di raffreddamento, svotare il braciere e procedere con una nuova accensione.

ALAR/ FAN/ FAIL: Si verifica nel caso in cui l'estrattore dei fumi si guasto o nel caso in cui non venga rilevata alla scheduled la velocità del ventilatore di espulzione dei fumi. In tal caso resettare l'allarme premendo il tasto ON/OFF e contattare il Centro di Assistenza Autorizzato.

ALAR/ SOND/FUMI: Si presenta in caso di guasto o scollegamento della sonda per il rilevamento della temperatura dei fumi. Sul display compare la scritta "ALAR/SOND/FUMI". In tal caso resettare l'allarme premendo il tasto ON/OFF e contattare il Centro di Assistenza Autorizzato.

ALAR/ DEP/ SIC/ FAIL: Questo allarme è accompagnato dal lampeggio del LED ALC sul pannello comandi. Indica due diverse possibilità: una ostruzione della canna fulmaria o un possible surriscaldamento della stufa. In entrambi i casi il motoriduttore per il caricamento coclea si blocca e la stufa viene mandata in spegnimento. Resettarè l'alarme tramite pressione del tasto ON/OFF. Verificare l'eventuale intervento del termostato a riarto manuale posto sul retro della stufa (vedi sotto).

Svitare il tappo di protezione e premere a fondo il pulsante che compare molto. In caso di ripetuti blocchi dovuti al medisimo problema, contattare il Centro di Assistenza Autorizzato.

ALAR/ HOT FUMI: Si verifica se la temperatura dei fumi supra 280^ . La stufa viene mandata in spegnimento. Il display migliorha "Alar / Hot/FuMi".

II led ALC lampeggia. L'allarme rimane finché non viene resettato tramite pannello commando telecomando (pressione per almeno 2 secondi del tasto 3 on/off)

6.0 Pulizia e manutenzione

Prima di effettuare qualiasi operazione di manutenzione sulla stufa, adottare le seguenti precauzioni:

• Assicurarsi che tutte le parti della stufa siano fredde;
• Accertarsi che le ceneri siano completeness spente;
• Accertarsi che l'interruttore generale sia in posizione OFF;
• Staccare la spina dalla presa, evitando casi accidentali contatti;
• Terminata la fase di manutenzione, controllare che tutto sa in ordine come prima del l'intervento (il bracciere collocato correttamente).

Si prega di seguire attendamente le seguenti indicazioni per la pulizia. La non adempienza cui portare all'insorgere di problemi nel funzionamento della stufa.

6.1 Pulizia della camera di combustione (una volta al mese)

A stufaspenta e fredda:
- Aprire la porta della stufa, togliere il braciere, il cassetto portacenere e il fondo della camera di combustione (Fig. 1-2)
-Estrazione Battiflamma: spingere il battiflamma versuso l'alto per estrarlo alla sede (Fig. 3). Svitare ed estrarre la paratia superfiore (Fig. 4-5).
- Svitare e rimuovere quando la parata centrale della camera di combustione (Fig. 6-7).

Fig.1 Fig.2 Fig.3

Fig.4 Fig.5 Fig.6

• Ora, tramite una spazzola e un aspiratore, pulire la parte alta e bassa della camera di combustione dallacene accumulata (Fig. 8-9).

Fig.7 Fig.8

Fig. 9

• Rimontare il tutto seguendo il procedimento inverso.

6.2 Pulizia delle superfici

Per la pulizia delle superfici utilizzare uno straccio bagnato con acqua o al più acqua e sapone neutro.

L'uso di detergenti o diluenti aggressivi portano al danneggiamento delle superfici della stufa. Prima di utilizzare qualunjue detergente si consiglia di provarlo su un punto non in vista o contattare il Centro Assistenza Autorizzato per consigli in merito.

6.3 Pulizia delle parti in metallo

Per pulire le parti in metallo della stufa usare un panno morbido, inumidito con acqua. Non pulire mai le parti in metallo con alcohol, diluenti, benzine, acetoni o altre sostanze sgrassanti. In caso d'uso di tali sostanze la nostra azienda declina agli responsabilità. Eventuali variazioni di tonalità delle parti in metallo sono essere imputabili ad un uso non adeguato della stufa.

ATTENZIONE: è necessario effettuire la pulizia del braciere e del cassettoceneere giornalmente e prima di ogni accensione. La pulizia deve consistere nella completa rimozione di ogni residuo. Togliere e svuotare periodicamente il tappo di ispezione del tubo a "T"osto diletro la stufa (vedi figure 10 e 11). La ridotta o mancata pulizia cui in alcuni casi provocare la mancata accensione della stufa con seguenti danni alla stufa e all'ambiente (possibili emissioni di incombusto e fuliggine). Non reintroduire il pellet eventually presente nel braciere per mancata accensione.

Fig.10 Fig.11

6.4 Pulizia bracci e supporto bracci

Quando la famma assume toni di colore rosso o è debole, arrivagnata da fumo nero, significa che ci sono depositi di cenero o incrostazioni che non consentono il corretto funzionamento della stufa e che vanno rimossi. Ogni giorno togliere il braciere splilc-. cimento sollevandolo alla sua sede; quando pulirlo da cenere ed eventuali incrostazioni. che si potrebbero formare, prestando particolare attenzione a liberare i fori tappati con l'utilizzo di un utensile appuntto (non in dotazione con la stufa) (Fig. 12). Questa operazione si rende necessaria in particolar modo le prime volte ad agli accen

sione soprattutto se si utilizzato pellet diversi da quelli consigliati dal produttore. La periodicità di但这a operazione è determinata alla frequenza di utilizzo e alla scelta del pellet. É bene controllareanche il supporto braciere aspirando eventualecene presente con un aspirapolvere

Fig.12

6.5 Pulizia giornaliera

A stufaspenta e fredda:

• Aprire la porta della stufa, togliere il braciere, il cassetto portacenere e il fondo della camera di combustione (Fig. 13-14).
  -Estrazione Battifiamma: spingere il battifamma verso l'alto per estrarlo alla sede (Fig. 15).
• Ora, un aspiratore, pulire la parte alta e bassa della camera di combustione allacene accumulatorata (Fig. 16).
• Rimontare il tutto seguendo il procedimento inverso.

Fig. 13 Fig. 14

Fig.15 Fig.16

6.6 Pulizia del vetro

Il vetro è di tipo autopulente, quando, nelle stufa è in funzione, un velo d'aria scorre lungo la superficie del medesimo tenendo lontano cenere e sporcizia; ciò nonostante nell'arco di alcune ore, si formera una patina grigiastra, da pulire al primo spegnimento della stufa. Lo sporcamento del vetro dipende inolte dalla qualità e quantità di pellet usato. La pulizia del vetro deve avvenire a stufa fredda con prodotti consigliati et testati alla sua azienda. Quando viene effettuata那一zza operazione, osservare sempre se la guarnizione griglia intorno al vetro è in buono stato; il mancato controlo dell'efficienza di quella guarnizione, cui compromettere il funzionamento della stufa. Pellet di scarsa qualità può tuttavia provocare lo sporcamento del vetro.

ATTENZIONE!
Nel caso di vetro rotto, non tentare di accendere la stufa.

6.7 Pulizia dell'impianto di scarico

Fino a quando non si acquista una ragionevole esperienza sulle condizioni di funzionamento, si consiglia di provedere a这一点 manutenzione almeno pensilmente.

Disinserire il cavo di alimentazione elettrica;
Rimuovere il tappo del raccordo a Te procedere alla pulizia dei condotti; se necessario, almeno per le prime volte, rivolgersi a personale qualificato;
- Pulire accuratamente l'impianto di scarico fumi: a tale scopo contattare uno spazza-camino professionista;

• Pulire alla polvere, ragnatele, ecc. la zona retrostante i pannelli del rivestimento interno una volta all'anno, in particolar modo i ventilatori.

6.8 Pulizia dei ventilatori

La stufa è dotata di ventilatori (ambiente e fumi) posizionati nella parte posteriore e inferiore della stufa stessa. Eventuali depositi di bolvere ocene delle pale dei ventilatori portano ad uno sbilanciamento che causa rumorosità durante il funzionamento.

É quindi necessario provvedere almeno annualmente alla pulizia dei ventilatori. Poichè tale operazione comporta il dover smontare alcune parti della stufa, far eseguire la pulizia del ventilatore solo dal nostro Centro Assistenza Autorizzato.

6.9 Pulizia di fthe stagione

A fine stagione, quando la stufa non si utilizza più, è consigliata una pulizia più accurata e generale:
- Rimuovere tutti i pellet dal serbatoio e alla coclea;
- Pulire accuratamente il bracciere, il supporto bracciere, la camera combustione e il cassettocene.

Se i punti precedenti sono stati observati, ciò comporta solo una verifica dello stato della stufa. è necessario pulire più accuratamente il tubo di scarico o la canna fumaria e contrlare le condizioni del cestello: se è il caso ordinarlo al Centro Assistenza Autorizzato. Se necessario lubrificare le cerniere della porta e della maniglia. Controllareanche la corda di fibra ceramica vicino al vetro, sulla parete interna della porta: se è consumata o troppo secca, ordinaria al Centro Assistenza Autorizzato.

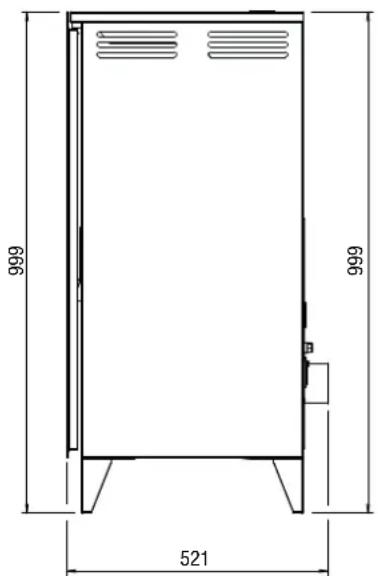

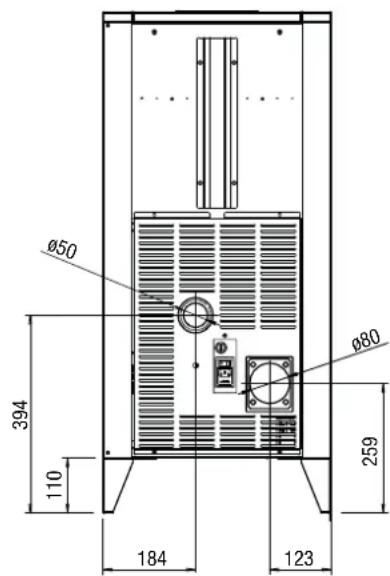

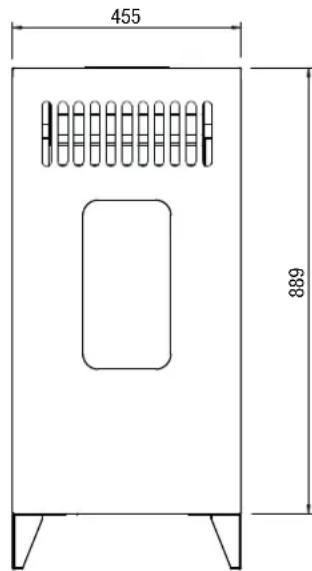

M MIA 2 - 7.5odello:

Potenza in ingresso min-max:	3,38 kW -7,29 kW
Potenza termica nominale:	6,66 kW
Potenza termica ridotta:	3,11 kW
Emissioni di CO al 13% di Ossigeno (a potenza nominale):	0,016 %
Emissioni di CO al 13% di Ossigeno (a potenza ridotta):	0,032 %
Efficienza a potenza nominale:	91,26%
Efficienza a potenza ridotta:	91,86%
Temperatura fumi a potenza nominale:	142,5 °C
Temperatura fumi a potenza ridotta:	87,2 °C
Tiraggio minimo - massimo:	10-12 Pa
Tensione:	230 V
Frequenza:	50 Hz
Potenza assorbita in accensione:	280 W
Potenza assorbita a regime:	100 W
Peso (con porta)	73 kg
Flusso gas di scarico (a potenza nominale)	5,0 g/s
Flusso gas di scarico (a potenza ridotta)	4,0 g/s

La superficie riscaldabile indicativa è di circa 229m^3

7.0 Manutenzione annuale a cura del personale qualificato

Queste operazioni sono da programmare annualmente e sono necessarie per assicurare il mantenimento in efficienza del prodotto garantendone il funzionamento in sicurezza.

• Pulizia accurata della camera di combustione;
  Pulizia ed ispezione del condotto scarico fumi;
• Verifica della tenuta delle guarnizioni;
• Pulizia dei meccanismi e delle parti in movimento (motori e ventilatori);
• Controllo della parte elettrica e dei componenti elettronici.

7.1 Operazioni da eseguire agli stagione prima dell'accensione

Pulizia generale interna ed esterna;
Pulizia accurata dei tubi di scambio;
- Pulizia accurata e disincrostazione del braciere e del relativo vano;
Pulizia motori, verifica meccanica dei giochi e dei fissaggi;
- Pulizia canale da fumo (sostituzione delle guarnizioni sui tubi) e del vano ventilatore estrazione fumi;
Pulizia tubicino silicone collegato al pressostato;
- Pulizia, ispezione e disincrostazione del vano della resistenza di accensione, sostituzione della stessa se necessario;
Pulizia/controllo del pannello sinottico;
- Ispezione visiva dei cavi elettrici, delle connessioni e del cavo di alimentazione;
Pulizia serbatoio pellet e verifica giochi assieme coclea-motoriduttore.
Sostituzione della guarnizione della porta di combustione;
- Collaudio funzionale, caricamento coclea, accensione, funzionamento per 10 minuti espegnimento.

ATTENZIONE! In caso di fuoco nel camino contattare immediatamente i Vigili del fuco

MIA 2-7.5

Installation manual

• Premere il tasting e poi ripeturamente il tasting 3 fo a far apparire MN03 sul display.
• Premere i tasti 1 e 2 per selezionare i minuti. Tenere premuto i pulsanti per scorrere più velocamente.

CHRONOTHERMOSTAT-MN05-MN06-MN07-MN08-MN09-MN10

Fig.1: metodologie d'installazione della canna fumaria

I dati tecnici e le caratteristiche estetiche dei prodotti possono subire combustiamenti. Olimpia Splendid si riserva di modificari in ogni lavoro penza preavviso.
