BEDIENUNGSANLEITUNG MIA 2 7.5 OLIMPIA SPLENDID

HANDBUCH FÜR INSTALLATION, GEBRAUCH UND WARTUNG

INSTRUCCIONES PARA LA INSTALLACION, USO Y MANTENIMIENTO

Beachten Sie die Vorsichte und die beschriebenen Verfahren.

ACHTUNG!

WARNING!

Um den Ofen zu installmenten, beziehen Sie sich immer auf autorisiertes und qualifizierte Fachpersonal.

Im Fall von Abstruz oder Fehlfunktion, setzen Sie sich in Verbindung von qualifiziertem Fachpersonal durchgefuhrt werden. Wenn Sie versuchen, Teile zu entfernen oder die Anlage allein zu reparieren, laufen Sie die Gefahr einen Schlag zu entwickeln.

Der Ofen enthalt einige Teile, die von einem Autorisierten Assistenzentrum repariert werden müssen. Der Ofen ist eine Heizanlage. Die Teile des Ofens konnen hohe Temperatures erreichen. Der Kontakt mit diesen Teilen kann Verbrennungen und Brandwunden verursachen. Beachten Sie die Kinder insbesondere.

Steen Die Fingen oder andere Gegenstände in die Klappen fuDr den Luftaustritt nicht. Die Anlage enthalt einen Luftender sehryn Schnell lauft und Sie verletzen konnte. Beachten Sie die Kinder insbesondere. Setzen Sie sich dem Warmluftstrom fulr eine lange Zeit nicht direkt aus. Die direkteund Lange Aussetzung der warmen Luft kann gesundheitsschadlich sein. Beachten Sie die Räume insbesondere, wo Kinder, alte oder kranke Leute wohn. Im Fall von Fehlfunktion, schalten Sie den Ofen sofort ausund rufen Sie ein Autorisiertes Assistenzentrum an. Die Verwendung der Anlage in solchen Situationen kann Brande oder Blitschlige verursachen.

Die ausbleibende oder nicht korrekte Wartung wie in thisem Handbuch angegeben kann Gefahren und Schaden an Personen oder Gegenständen herbeiführen.

Vorschriften und Konformitätserklärung Rechtssetzung

-Unsere Firma erklart, dass der Ofen gemäß folgenden Vorschriften fur das CE europäische Recht ist.
2014/30/UE, Richtlinie für elektromagnetische Verträglichkeit (EMV-Richtlinie)
2014/35/UE, Niederspanningsrichtlinie (LVD)
- 2011/65/UE, Richtlinie zur Beschränkung der Verwendung bestimmter gefährlichen Stoffe in Elektro- und Elektronikgeräten (RoHS-Richtlinie)
- Verordnung des CPR (EU 305/2011).
- Für die Installation in Italien beziehen Sie sich auf UNI 10683/98 oder folgende Änderungen. Für die Wasser-Thermo-Sanitär-Anlage bitten Sie ihren Techniker um die Konformitätserklarung gemäß L.37/2008. Beachten Sie alle lokalen, nationale, europäischen Vorschriften.
EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3; EN 60335-1; EN 60335-2-102; EN 62233; EN 50581; EN14785

Allgemeine Gefahr

• Zeigt dem betroffenen Personal an, dass bei dem beschriebenen Vorgang Verletzungsgefahr besteht, wenn die Sicherheitsvorschriften nicht eingehalten werden.

Verantwortung

Der Hersteller hält sich für folgende Fälle haftundStrafrechtlich nicht verantwortlich:

Unreichende Unterhaltung.
- Nichtbeachten der Anleitungen der Handbucher
- Verwendung, die die Sicherheitsvorschriften nicht erfüllt.
- Installation, die die nationalen Vorschriften nicht erfülllt.
- Installation von nicht qualifiziertem und ungelerntem Personal.
Vom Hersteller nicht berechtigte Änderungen und Reparaturen.
- Verwendung von nicht originale Ersatzteilen
- Außenordentliche Vorfälle.
- Verwendung ungeeigneter Pellets

Installation

Schornstein

Der Schornstein muss folgende Erfordernisse beachten:

• Er muss keine Verbindung mit anderen Kaminen, Öfen, Kesseln oder Abzugshauben haben (Bild 1).
• Er muss einen Sicherheitsabstand von Brennmaterialien durch eine passende Luftisolierung halten.
• Der内ere Teil muss gleichformig, lieber rund sein: die viereckigen und rechteckigen-Schnitte brauchen gerundete Kanten mit einem Halbmesser von mindestens 20mm und einem Verhältnis zwischen Seiten von 1,5. Die Seiten müssen glatt und ohne Verregerungen sein, die Bögen regelmäßig und beständig, Achenabweichungen von Maximum 45^ .
• Jede Anlage braucht einen Schornstein mit einem Schnitt, der gleich oder großer sein muss, als der Durchmesser des Abgasstutzens. Die Höhe des Schornsteins kann nicht niedriger sein, als die erklärte Höhe.

Lassen Sie die Kinder das Zimmer während der Installation nicht hineintreten. Es gibt die Möglichkeit von unvorhergesehen Unfallen.

Sperren oder decken Sie den Ofen nicht. Schließen Sie die Klappen auf der oberen Seite des Ofens nicht. Die Verschreibung von diesen Kluppen kann Brände verursachen. Vermeiden Sie den Ofen in Räumen zu verwenden, wo es Feinmessgeräte oder Kunstwerke gibt. Die Qualität dieser Gegenstände konnte beschädigt werden.

Setzen Sie Tiere oder Pflanzen dem Warmluftstrom der Anlage nicht direkt aus. Die direkte und lange Aussetzung der warmen Luft kann für Tiere oder Pflanzen schädlich sein. Luftten Sie den Raum von Zeit zu Zeit, wenn Sie das Gerät verwenden. Eine unzureichende Luftung kann einen Mangel von Sauerstoff im Raum verursachen.

Setzen Sie den Ofen dem Wasser nicht aus. Die elektrische Isolation konnte beschadigt werden und Blitzschlagen und Brüche wegen des Temperaturwechsels verursachen.

Prüfen Sie die Installation, um möglich Schaden zu erkennen. Nach dem der Ofen für 900 Stunden Funktioniert hat, werden Sie die Schrift SErV auf dem unteren Display setzen. Setzen Sie sich in Verbindung mit dem Autorisierten Assistenzzentrum für die Reinigung und die laufende Unterleitung.

Verwenden Sie kein Brenngas in der Nähe des Ofens.

Hängen Sie den automatischen Schalter ab, wenn Sie den Ofen für eine lange Zeit nicht einschalten.

Die Einschaltung unseren Öfen wird in unserem Labor überprüft.

• Im Selben Raum konnen Sie zwei Öfen, oder einen Öfen und eine Kamine, oder einen Öfen und eine Holzküche usw. nicht zusammen benutzten, da der Heizzug der einen Anlage den Heizzug der anderen beeinflussen konnte.
• Gemeinsame Luftkanäle, die den Raum zu Herabsetzung bringen, können nicht zuge-lassen werden, auch wenn sie in der Höhe des Installationsraums installiert werden.
• Es ist verboten, feste oder bewegliche Öffnungen auf den Schornstein zu machen, die andere Anlagen verbinden können.
• Es ist verboten, andere Luftkanäe oder Röhren im Schornstein zu installieren.

Bild. 1. Installationsmöglichkeiten des Schornsteins

• Der Schornstein sollte eine Wanne für Feststoffe und mögliches Kondensatwasser auf der unteren Seite haben, um einfach aufklappbar und testbar aus einem Zugluft-Schieber zu sein.
• Wenn Sie einen Schornstein mit parallelem Austritt verwenden, ist es better, die Wanne in den Wind von einem Stuck zu erhöhen.
  Die Röhre des Schornsteins muss keine Brennoberfläche durchqueren.

Schornstein-Endstück

Das Schornstein-Endstuck muss folgende Erfordernisse beachten:

• Der Schnitt und die Form muJssen dem Schornstein entsprechen.
• Der nutzliche Austrittschnitt muss den Schnitt des Schornsteins zumindest verdoppeln.
• Das auf dem Dach sightbare Schornstein-Endstuck (zum Beispiel im Fall von geöffneten Dachdecken) muss isoliert sein und mit Verblendschalen ausgelegt werden.
• Das Schornstein-Endstück muss den Eintritt von Regen, Schnee und anderen Fremdkörpers vermeiden. Es muss das Abgassystem auch im Fall von Wind aus irgendwelcher Richtung garantieren (Windschutzschornstein-Endstulick).
• Das Schornstein-Endstück muss installiert werden, so dass es eine passende Versprungung und Auflösung der Verbrennungsk Produkteweit von Rückflussraum entfernrt garantiert. Diese Raum hat verschiedene Abmessungen und Forme dem Dachsturzwinkel nach. Aus thisem Grund ist die Rucksicht auf die mindesten Hohen notwendig (Bild 2).
• Das Schornstein-Endstück muss Windschutz sein und es muss hoher sein, als der First.
• Mögliche Gebäude oder Hindernisse, dieHigher als das Schornstein-Endstück sind, mußessen von demselben entfern werden.

Bild 2: Merkmale des Schornstein-Endstuncks.

Bemessung

Abgassystem

Der Ofen braucht sein einziges Abgassystem(das Abgas in gemeinsamem Schornstein oder anderen Anlagen ist nicht möglich) Das Abgas geschegt durch den Abgassstutzmen mit einem Durchmesser von 8cm, der sich auf der hinteren Seite befindet.

Am Anfang der Rohre mussten Sie ein "T" mit Kondensatwasserwanne installieren.

Das Abgas des Ofens muss mit dem AuBen durch Stahl- oder Schwarzrohren (bis 450^ feuerfest) ohne Störungen verbunden werden. Die Rohre muss hermetisch gesiegt werden. Bis zu 300^ feuerfeste Materialien sind fur das Halten der Rohren und ihre Isolierung notwendig (Silicon oder Kitt fuir hohe Temperaturen).

Die horizontalen Teile konnen eine Länge bis zum 2 Mt. haben. Sie konnen max. drei 90^ Bogen machen.

Wenn das Abgas mit keinem Schornstein verbunden ist, brauchen Sie einen befestigen vertikalen Teil von mindestens 1,5 Mt. (wenn es keine Sicherheitskontraindikation gibt) und einen Windschutzanschluss (Bild 3). Die vertikale Röhre kanninnen oder auBen sein. Wenn der Abgasschornstein im auBen ist, muss er isoliert werden (Bild 4).

Wenn die Abgasleitung mit einem Schornstein verbunden ist, muss dieser Schornstein für feste Brennstoffe autorisiert sein. Wenn der Schornstein einen größeren Durchmesser hat, als 150 mm, brauchen Sie ein zu verbessern. Der Abfluss muss isoliert werden und von der Mauerseite gesiegt werden.

Alle Teile der Abgasrohre müssen prüfbar sein. Wenn die Röhre fest ist, braucht sie Öffnungen für die Reinigung zu haben.

Der Nebenraum kann als Garage, Lager für Brennstoffe oder für Aktivitäten nicht verwendet werden, die Feuergefahr verursachen.

Gemäß der Richtlinie UNI 10683/98 muss der Ofen in einem Raum installiert werden, wo es keine Ausziehvorrichtungen, Gasanwendungsanlage des Typs B oder andere Anlage gibt, die den Raum zu Herabsetzung bringen.

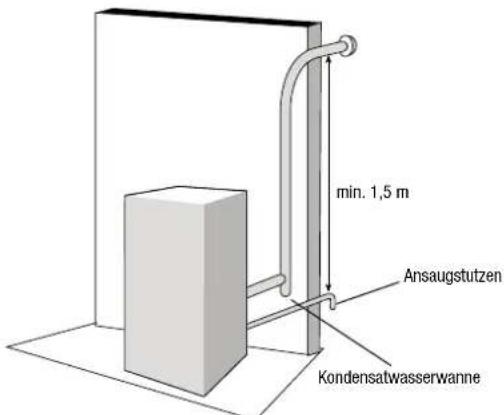

Bild 3: Die Installation des inneren Rauchabzugrohrs muss laut Gesetz gemacht werden.

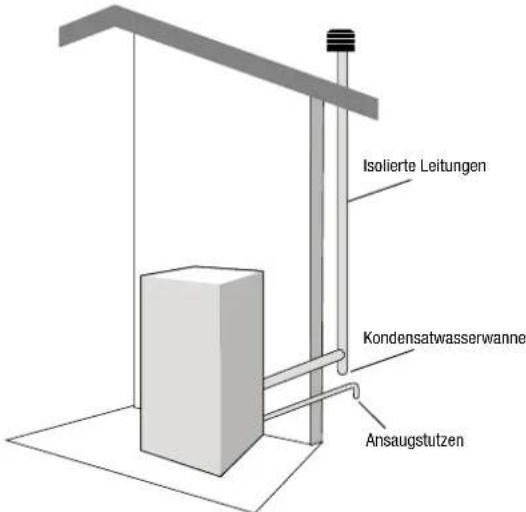

Bild 4: Installation der außeren Schornsteins

Auerer Ansaugstutzen

Der Ofen braucht ausreichende Luft, um eine korrekte Verbrennung und einem Raumkomfort zu garantieren.

• Der Installationsraum des Ofens braucht eine gute Belüfung. Wenn notwendig, setzen Sie eine Luftrohrleitung mit einem empfohlen Querschnitt von 50mm installmenten.
• Der äußere Ansaugstutzen muss mit dem Ofen direkt verbunden sein. Sie braucht eine Position, die mögliche Versperrungen vermeidet, und ein festes, nicht verschlübares Schutzgitter (oder einen ähnlichen Schutz), das den minimalen Querschnitt nicht vermindert.
• Der Luftfluss kann aus einem Raum in der Höhe des Installationsraums kommt. Die ser Fluss muss aber frei durch feste, nicht verschliebbare, mit dem AuBen verbundene Öffnungen sein.
• Der Raum in der Höhe des Installationsraums muss nicht in Herabsetzung hinsichtlich des äußerten Raums wegen des ungünstigen Luftzug sein, der von einer anderen Anlage oder Absaugeinrichtung in demselben Raum verursacht ist.
• Im Nebenraum mussen die festen Öffnungen die obengennten Erfordernisse achen.

Position und Orientierung

Der Ofen hat ein elektrisches Versorgungskabel, das zu einem 230V 50Hz Sockel lieber mit einem magnetothermischen Schalter zu verbinden ist. Spannungsänderungen von mehr als 10% können den Ofen beschädigten (es ist better eine Fehlerstromschutzeinrichtung zu haben, wenn nicht schon vorhanden).

Die elektrische Anlage muss laut Gesetz sein. Prufen Sie vor allem die Erdschleife. Der Querschnitt der Fernleitung muss der Leistung der Anlage passen. Der Ofen muss eine horizontale Position haben. Prufen Sie die Belastbarkeit des Bodens. Die Position des Ofens im Raum ist sehr wichtig, um den Raum gleichformig zu wären.

Beachten Sie folgende Punkte, bevor Sie sich für die Position des Ofens entscheiden:

• Die Verbrennungsluft muss aus einem außen, freiern Raum kommt und nicht aus einem Garage oder Raum ohne Belüftung.
  Die Installation in einem Bettzimmer ist nicht empfohlen.
• Es ist better, den Ofen in einem groben,zentralen Raum zu installieren, um einen optimalen Wärmeumlauf zu garantieren.
• Es ist better eine Erdung mit der Stromversorgung zu verbinden (wenn das vorhandene Kabel zu kurz ist, benutzten Sie ein Erdverlängerungskabel).

Sicherheitsabstände als Brandvorbeugung

DerOfenmuss folgende Sicherheitsbedingungen beachten:

• 20 cm Mindestabstand der Ruckseite und der Seiten des Ofens von nicht entzündbaren Materialien.
• 40cm Mindestabstand der Rückseite und der Seiten des Ofens von durchschnittlich entzündlichen Gegenständen.
• Stellen Sie keinen einfach entzündlichen Gegenstand vor dem Ofen. Mindester Abstand von 80cm.
• Wenn der Ofen auf einem entzündlichen Boden liegt, braucht er eine isolierte, feuerfeste Grandlage, die 20cm auf den Seiten und 40cm vorn hinausstrecken muss.
• Sie können keine entzündliche Gegenstände auf dem Ofen legen. Sie brauchen die Sicherheitsabstände zu beachten. Gegenstände, die den korrekten Betrieb des Ofens beschädigten können, mußsen entfern't werden.
  Brennstoffe oder entzündliche Gegenstände wie Träger, Holzausstattungen, Vorhänge, entzündliche Flüssigkeiten usw. (Bild 5) müssen einen Sicherheitsstand von mindestens 1Mt. vom Ofen beachten und von der Wärmestrahlung des Ofens entfern sein.
• Im Fall von einer Verbindung mit einer Holzwand oder mit entzündlichen Gegenständen, brauchen Sie den Abgasstutzen mit Keramikfaser oder ähnlichem zu isolieren.

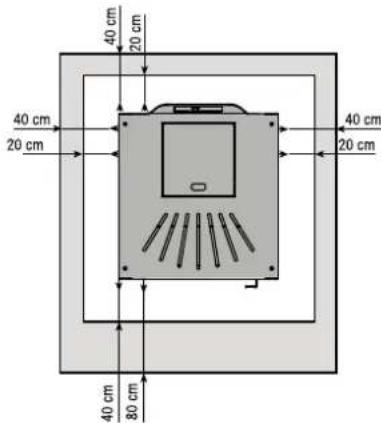

Bild 5: mindeste Sicherheitsabstände

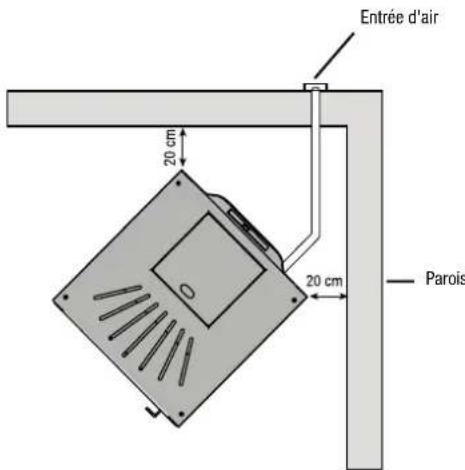

Mindeste Sicherheitsabstände für den Verbrennungsluftansaugstutzens

Für eine korrekte und sichere Orientierung des Stutzens brauchen Sie Bemessungen und Vorschriften zu beachten (Bild 6). Die Abstände müssen geachteten werden, um zu vermeiden, dass die Verbrennungsluft von einer anderen Quelle entzogen werden. Wenn ein Fenster zum Beispiel geöffnet ist, kann es die äußere Luft zum Ofen entziehen.

Bild 9: Abstände von den Mauern

Einschaltung

• Lesen Sie die Bedienungs- und Halterungsanleitungen, bevor Sie den Ofen einschalten.
• Entfernen Sie alle Gegenstände vom Pelletsbehalter, die während der Verpackung gelegt wurden. Beachten Sie, dass der Pelletsbehalter leer ist.

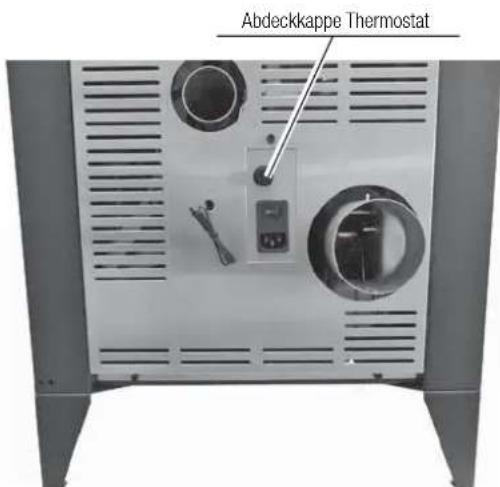

• Wickeln Sie den Temperaturfuhler hinter demOfen ab. Beachten Sie, dass der Fühler keine warmen Teile berührt.
• Verbinden Sie den Pelletofenmit demSchornstein.
  Fullen Sie den Pelletsbehalter (Pellet mit einem Durchmesser von 6mm).

• Öffnen Sie die Tur und prufen Sie, dass der Brenntopf korrekt gelegt wurde und dass es die Klappe fulr die Flamme oben in der Verbrennungskammer gibt.

• Schlieben Sie die Tur. Wenn der Ofen in Betrieb ist, müssen Sie auf keinen Fall die Tur offen.

• Verbinden Sie den Ofen mit einem Sockel. Verwenden Sie das passende vorhandene Kabel.
• Der Schalter hinter dem Ofen muss in der Position 1 stehen.

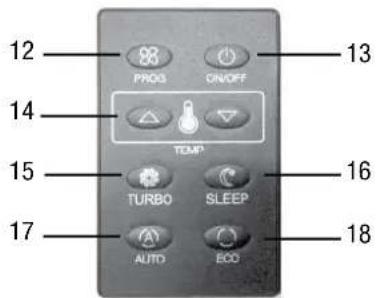

• Drucken Sie den Knopf ON/OFF für 2 Sekunden und die Platine fängt die Zündungsprozeder an.

ACHTUNG:

Sie brauchen den Raum während der ersten Einschaltung zu belüften, da es schlechte Gerüche in den ersten Stunden wegen der Ausamtungen vom Lack und Fett der Leitungen geben können.

Wenn die Abgastemperatur während des Betriebs des Ofens 220^ erreicht (vom Techniker veränderbarer Parameter), haben Sie folgende Abgasmodulation:

• Abgasentformungsmotor auf der hochsten Geschwindigkeit.

• Pelletsladunggetriebemotor auf der mindesten Geschwindigkeit.

• Wärmetauschquerstromventilator auf der hochsten Geschwindigkeit.

Durch diesen Prozess können Sie die Abgastemperatur reduzieren. Wenn diese Temperatur unter 220^ wird, stellt der Ofen die vorherigen Einstellungen der drei Motoren wiederher. Im Fall von einem Stromausfall, wird das Display danach die Anomalie "Fire cool" anzeigen (es gibt die Flamme). Die Ansaugung wird vergroßert, um die Abgase zu entfernern.

JAHRliche HALTERUNG VOR DER ERSTEN EINSCHALTUNG.

• Allgemeine Innen- und AuBenreinigung.
• Reinigung der Verbindungsleitungen.
• Reinigung und Entzunderung des Tiegels und seines Raums.
• Reinigung der Motoren, mechanische Prüfung der Spielena und Befestigungen.
• Reinigung des Abgaskanals (Ersatz der Rohrendichtungen) und des Raums für den Abgasentformungsventilator.
• Reinigung des Pressostats, Ersatz der Siliconrhöhe.
  Prüfung der Fohler.
• Reinigung, Prüfung und Entzunderung des Raums der Entzundungsheziehung; Ersatz der Heizung, wenn notwendig.
• Reinigung/Prüfung des symbiotischen Panels.
• Sichtüberprüfung der elektrischen Kabel, der Verbindungen und des Stromversorgungskabels.
• Reinigung des Pelletsbehalters und Prüfung des Systems Fordschnecke-Getriebe-motor.
• Ersatz der Türdlichtung.
• Betriebskontrolle, Förderschneckeladung, Einschaltung, Betrieb für 10 Minuten und Ausschaltung.
• Prüfung der elektrischen und elektronischen Teile

WARNING

• Alle lokalen und nationalen Gesetze und Europäische Normen müssen bei der Verwendung des Gerätes eingehalten werden.
• Alle lokalen und nationalen Gesetze und europäische Normen müssen erfüllt sein, wenn Sie das Gerät installmentieren werden.
• Schütten Sie keine die Pellets direkt in die Pflanne.
• Um die Pellets zu laden, öffnen Sie die Deckel an der Oberseite des Ofens befindet und entleeren Sack Pellets innen, man aufpassen, nicht zu halten,他们在 entkommen.
• Vor dem Befüllen des Pellet-Behälter Herd, stellen Sie sich, dass das Gerät ausgeschaltet ist.

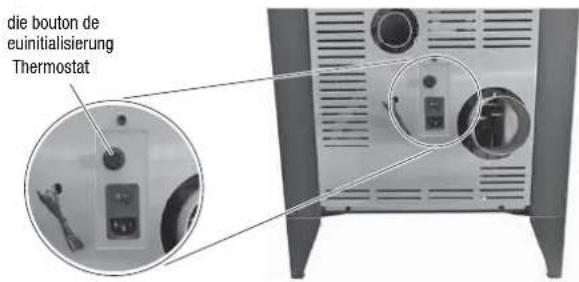

• Im Falle einer übermögen Überhitzung des Ofens, eine Sicherheitseinrichtung, dass greift blockiert die Stromversorgung. Am Ende des Zyklus der Kühlen desselben, zurückzusetzen den Thermostat auf der Rückseite des Ofens, Entfernen der Kappe und die Taste drucken, die darunter ist. Im Falle von wiederholten Interventionen, wenden Sie sich an ihren autorisierten Service.
• Das Gerät ist nicht zur Verwendung durch Personen (einschließlich Kinder) mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung oder Wissen, sofern sie nicht gegeben, durch die Vermittlung von einer verantwortlichen Person ihre Sicherheit, Aufsicht oder ausfuhrliche Anleitung zur Betunzung des Geräts. Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speien.
• Nur Pellets vom Hersteller empfohlen, durch den maximalen Durchmesser von 6 mm und einer maximalen Lange von 30 mm.
  Die Pellets müssen an einem trockenen Ort gelagert werden.

Anleitung

Sehr gehrter Kunde,

Wir bedanken uns, dass Sie sich fur unser Produkt entschieden haben, das das Ergebnis technologischer Erfahrung und ständiger Forschung ist, was uns erlaubt hat, ein vorzüglichs Produkt in der Sicherheit, Zuverlösigkeit und Leistung zu entwerfen.

In thisem Handbuch finden Sie alle nutzlichen Informationen und Ratschlage, um Ihr Produkt in hochster Sicherheit und Leistung zu benutzen.

• Der Hersteller ist nicht verantwortlich für Schäden, die durch unsachgemäß Aufstellungen, falsch ausgeführte Wartungsarbeiten und ungeeigneten Gebrauch des Ofens verursacht sind.
• Die Einheit ist keine Verbrennungsanlage. Nur die Pellets sind passender Brennstoff.
• Dieses Handbuch ist vom Hersteller redigiert worden. Es ist Bestandteil des Produktes und soll mit dem Produkt immer aufbewahrt werden. Falls das Produkt verkauft bzw. zu einem anderen Ort gebracht wird, sollen Sie sich immer vergewissern, dass das Handbuch mit dem Produkt aufbewährt wird, weil diearin enthaltenen Informationen für den Käfer sehr wichtig sind, sowie für alle Personen, die mit Installation, Gebrauch und Wartung beauftragt sein werden.
• Vor der Aufstellung, der Verwendung sowie vor irgendem Eingriff auf dem Produkt lessen Sie die Anleitungen und die technischen Spezifikationen des vorliegenden Handbuches sorgfältig durch.
• Die Einhaltung von den im vorliegenden Handbuch enthaltenen Hinweisen garantiert die Sicherheit der Personen und des Produktes, sowie einen sparsamen Betrieb und eine lange Lebensdauer.
• Der aufmerksam durchgeführte Entwurf zusammen mit der Analyse der Risiken er-. mogliche unserer Firma die Ausführung eines sicheren Produktes. Trotzem empfehlen wir Ihnen, bei irgendeiner Operation den im vorliegenden Dokument enthaltenen Anleitungen sorgtig zu folgen und das Dokument immer zur Verfugung aufzahlen.
• Seien Sie sehr aufmerksam, wenn Sie Keramikteile, falls vorhanden, bewegen.
• Kontrollieren Sie die genaue Ebenheit des Bodens, auf dem Sie das Produkt aufstellen werden.
  Die Wand, an die das Produkt aufgestellt wird, soll nicht aus Holz bzw. aus entzündlich chem Stoff bestehen. Es ist außer dem erforderlich, Sicherheitsabstände zu halten.
• Wahlrend der Ofen in Betrieb ist, erreichen eine Teile, wie Tur, Griff, Flanken, hohe Temperaturen. Seien Sie besonders aufmerksam, wenn Kinder, alte Leute, Behinderte oder Haustiere im Zimmer sind.
• Montage soll durch von qualifiziertem Fachpersonal ausgeführten werden.
• Pläne und Zeichnungen werden als Beispiele geliefert. Der Herstellerarf ohne vorherige Benachrichtigung alle Änderungen vormehmen, die er fur notwendig halt, um eine Politik von ständiger Entwicklung und Erneuerung des Produktes zu verfolgen.
• Wenn der Ofen auf seiner hochsten Leistung fonctioniert, ist es empfohlen, Handuschühe anzuziehen, wenn Sie mit der Tur zum Pelletsladen oder dem Handgriff arbeiten.
• Es ist nicht empfohlen, den Ofen in Schlafzimmer zu installieren.

Weder den Ofenkörper decken noch die Öffnungen auf der Oberseite verstopfen, wenn das Gerät in Betrieb ist.
Unseren Öfen wird die Linieneinschaltung geprüft.

Im Fall von Feuer, schalten Sie die Stromversorgung aus, benützen Sie einen Feuerlöscher und rufen Sie die Feuerwehr an, wenn notwendig. Danach rufen Sie ein autorisiertes Assistenzzentrum an.

1.0 Normungen und Konformitätserklärung

-Unsere Firma erklart, dass der Ofen gemäß folgenden Vorschriften fur das CE europäische Recht ist.
2014/30/UE, Richtlinie für elektromagnetische Verträgelichkeit (EMV-Richtlinie)
2014/35/UE, Niederspannungsrichtlinie (LVD)
- 2011/65/UE, Richtlinie zur Beschränkung der Verwendung bestimmter gefährlichen Stoffe in Elektro- und Elektronikgeräten (RoHS-Richtlinie)
- Verordnung des CPR (EU 305/2011).
- Für die Installation in Italien beziehen Sie sich auf UNI 10683/98 oder folgende Änderungen. Für die Wasser-Thermo-Sanitär-Anlage bitten Sie ihren Techniker um die Konformitätserklarung gemäß L.37/2008. Beachten Sie alle lokalen, nationalen, europäischen Vorschriften.
EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3; EN 60335-1; EN 60335-2-102; EN 62233; EN 50581; EN14785

1.1 Sicherheitschinweise

Lesen Sieitte das vorliegende Gebrauchs- und Wartungshandbuch aufmerksam durch, bevor den Ofen aufzustellen und in Betrieb zu nehmen!
- Der Pelletofen muss nur in Häusern betrieben werden. Der Ofen wird durch eine elektronische Karte gesteuet, was eine vollig automatische Kontrolle der Verbrennung erlaubt. Das Steuergehause steuert die Einschalt- und Ausschaltphase sowie 5

Leistungsniveauaus, indem ein{sicherer Betrieb des Ofens garantiert wird;

• Das für die Verbrennung verwendete Brennelement lasst die meiste durch Verbrennung des Pellets erzeugte Asche in den Aschekasten fallen. Da nicht alle Pellets hoher Qualität sind, empfehlen wir Ihnen, das Brennelement jeder Tag zu kontrollieren. Nur das von Hersteller empfohlenes Pellet soll auf jeder Fall gelebracht werden;
• Das Glas ist mit einer spezialen Luftströmung versehen, die zur Selfstreinigung des Glases dient. Nach einigen Betriebsstunden bildet sich trotzdem eine graue Patina auf dem Glas. Das hängt auch von dem Pellettyp ab. Einige Pellets machen den Raum schmutziger als andere.

1.2 Verantwortung

Nach der Lieferung vorliegenden Handbuchs übernehmen wir keine Haftpflicht bzw. strafrechtliche Verantwortung für Unfälle, die durch die teilweise oder ganze Nichteinhaltung der im Handbuch enthaltenen Hinweise bedingt sind. Wir haften nicht für unsachgemäßigen Gebrauch des Ofens, ungeignete Verwendung durch den Benutzer, nicht autorisierte Änderungen und/oder Reparaturarbeiten, sowie für den Gebrauch von nicht originalen Ersatzteilen these Modells. Der Hersteller übernimmt keine direkte bzw. indirekte Haftpflicht bzw. strafrechtliche Verantwortung bedingt durch:

• Ungenügende Wartung;
• Nichteinhaltung der im vorliegenden Handbuch enthaltenen Anweisungen;
• Gebrauch nicht in Übereinstimmung mit dem Sicherheitsstandard;
• Installation nicht gemäß den im Land gültigen Normen;
• Installation durch unqualifiziertes bzw. unausgebildetes Personal;
• Ausführung von Änderungen bzw. Reparaturen, die von Hersteller nicht genehmigt worden sind;
• Gebrauch von nicht originellen Ersatzteilen;
• Außerordentliche Ereignisse.

Den Ofen nur mit hochwertigem von Hersteller empfohlenes Pellet mit einem Durchmesser von 6 mm betreiben;
- Vor dem elektrischen Anschluss des Ofens sollen Auslassleitungen mit dem Rauchfang verbunden werden;
- Niemals das Gitter im Pelletbehalter wegnehmen;
- Im Raum, wo der Ofen installiert wird, soll genügende Luftzirkulation gewährleistet werden;
Die Ofentür nie öffnen, während der Ofen in Betrieb ist;
- Wenn der Ofen lauf, werden Oberflächen, Rohrleitungen, Glas und Handgriff überheit. Solche Teile sollen deswegen ohne angemessen den Schutz nicht berührt werden;
- Das Pellet an einem trockenen Ort aufbewahren;
- Halten Sie einen passenden Sicherheitsstand des Ofens von Brennstoff und anderen entzündlichen Materialien.
- Die ausbleibende oder nicht korrekte Wartung wie in dieser Handbuch angegeben kann Gefahren und Schäden an Personen oder Gegenständen herbeiführen.

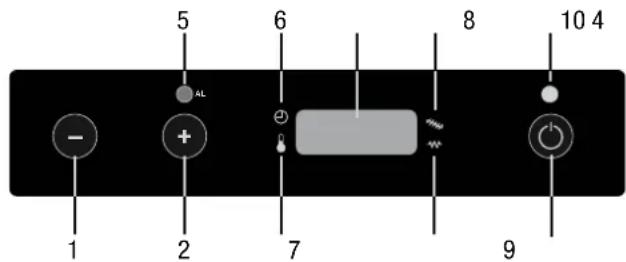

2.0 Schalttafel und Fernbedienung

1) Verringerung der Temperatur oder Leistung: Mit dieser Taste im Menu SET Temperatur können Sie die Temperatur von max. 40^ bis mind. 7^ verringn. Die Taste im Menu SET Leistung erlaubt die Betriebsleistung von max. 5 bis mind. 1 zu verringn.
2) Erhöhung der Temperatur oder Leistung: Mit dieser Taste im Menu SET Temperatur können Sie die Temperatur von mind. 7^ bis max. 40^ erhöhen. Die Taste im Menu SET Leistung erlaubt die Betriebsleistung von mind. 1 bis max. 5 zu erhöhen.
3) EIN-/ AUS- Schalttaste: Diese Taste für 2 Sekunden gedrückt halten, um den Ofen EIN/AUS zuschalten.
4) LED AL C: LED - Display blinkt bei Fehlfunktion oder Alarm.
5) LED AL F: LED - Display blinkt bei Fehlfunktion oder Alarm.
6) LED Programmierung: Wenn diese leuchtet, bedeutet dies, dass die Automatik oder Tagesprogrammierung aktiv ist. Die Automatikprogrammierung kann nur durch die Fernbedienung (optional) gemacht werden.
7) LED Temperatur ok: "Eco" erscheint am Display und die gewünschte Temperatur blinkt. Dies bedeutet, dass die SOLLTEMPERATUR gleich der ISTTEMPERATUR ist.
8) LED Pellet Forderung: Die Schnecke fordert Pellets und das LED blinkt.
9) LED Gluhzünder: Leuchtet nur, solange der Gluhzünder aktiv ist, um die Pellets zu

10) Display LED 7 Segment Anzeige: Das Display zeigt die Betriebsfunktionen, die Raumtemperatur und die Betriebsleistung des Ofens. Im Fall von Fehlfunktionen des Ofens, zeigt das Display die Alarmmeldung (vgl. Paragraph).

11) PROG: Ermöglicht zu verringern/erhöhen die Arbeitsleistung von 1 bis 5.
12) ON/OFF: Drucken und halten Sie gedrückt zum Ein-Ausschalten des Ofens
13) TEMP: Ermöglicht die Temperatur von einen Maximalwert von 40^ zu einem Minimalwert von 7^ zu verringn oder erhöhen
14) Funktion TURBO: Durch Drückung der 'TURBO' Taste auf der Fernbedienung während der Heizphase, wird der Ofen auf die maximale Geschwindigkeit gebracht und die Temperatur auf 30^ eingestellt für eine Zeitdauer von 30 Minuten. Am Ende der vorgegebenen Zeit, sezt sich der Ofen zur voreingestalten Betriebsleistung und Temperatur. Während der Heizphase wird das Wort "Turb" auf dem Display angezeigt zusammen mit anderen Anzeigen, um zu bestätigen, dass die Funktion aktiviert ist.
15) Funktion SLEEP: Durch Drückung der 'SLEEP' Taste auf der Fernbedienung, nach 60 Minuten Erwärung, reduziert der Ofen von 1^ die Temperatureinstellung, um die Reduzierung des Verbrauchs zu erlauben. Wahrend der Heizphase wird das Wort "Slee" auf dem Display angezeigt zusammen mit anderen Anzeigen, um zu bestimmten, dass die Funktion aktiviert ist.
16) Funktion AUTO: Durch Drückung der AUTO Taste auf der Fernbedienung während der Heizphase, moduliert der Ofen die Heizleistung im Verhältnis zur eingestallenten Temperatur. Während der Heizphase wird das Wort "Auto" auf dem Display angezeigt zusammen mit anderen Anzeigen, um zu bestätigen, dass die Funktion aktiviert ist.
17) Funktion ECO: Durch Drückung der 'ECO' Taste auf der Fernbedienung während der Heizphase, wird der Öfen die Wärmeleistung alle 10 Minuten reduzieren bis die Mindestleistung erreicht wird. Wahrend der Heizphase wird das Wort "Eco" auf dem Display angezeigt zusammen mit anderen Anzeigen, um zu bestägten, dass die Funktion aktiviert ist.

2.1 Einstellen des Ofens

Einstellen der gewünschten Raumtemperatur

Folgende Prozedur beachten, um die gewünschte Temperatur einzustellen:

(1) Minus Taste einzeln drücken, um in das Einstellmen zu gelangen. Solange "SET" am Display erscheidt, kann die Temperatur mit der (1) oder + (2) Taste eingestellt werden. Nach einigen Sekunden kehrt das Gerät wieder in das Hauptmen zu ruck.

Einstellen der gewünschten Betriebsleistung

Folgende Prozeder beachten, um die gewünschte Betriebsleistung einzustellen: (2) Taste einzel drücken, um in das Einstellmen zu gelangen. Solange POT am Display erscheint, kann die Betriebsleistung mit der Taste (1) oder (2) verrin-gert oder erhöht werden. Nach einem Sekunden kehr das Gerät wieder in das Haupt-mentation zurück.

2.2 Empfehlungen

Den Ofen nicht aussetzend einschalten: das konnte Funken erzeugen, welche die Lebensdauer der elektrischen Bauteile abkürzen konnten;
- Den Ofen niemals mit nassen Händen berühren: der Ofen besteht aus elektrischen Bauteilen, welche Funkenüberschläge erzeugen konnten, falls ungeeignet gebraucht. Nur autorisierte Techniker dürfen aufgetretene Probleme lose;
- Die Schrauben aus dem Feuerkasten ausschrauben, erst nach dem sie gut geschmiert worden sind;
Die Tur niemals offen, wenn der Ofen in Betrieb ist;
- Sich vergewissern, dass das Brennelement des Kohlenbeckens angemessen positioniert ist.
-itte beachten Sie, dass die Abgasanlage immerwieder kontrollierbar ist. Im Fall die Abgasanlage befestigt wurde, muss es Öffnungen fur die Besichtigung und Reingung haben.

2.3 Wie kann man den Pelletsbehälter befüllen?

Sie konnen den Pelletsbehalter durch die Tur auf der oberen Seite des Ofens befüllen.
Bitte beachten Sie folgende Prozedur, um den Pellet zu laden:

• Offnen Sie die Tur auf der oberen Seite des Ofens;
  Befüllen Sie den Behälter mit der gewünschten Pelletsmenge (beachten Sie, dass Sie Pellets genug laden, um einen ausreichenden Betrieb des Ofens zu garantieren):
• Schliessen Sie die Tur.

3.0 Erste Einschaltung des Ofens

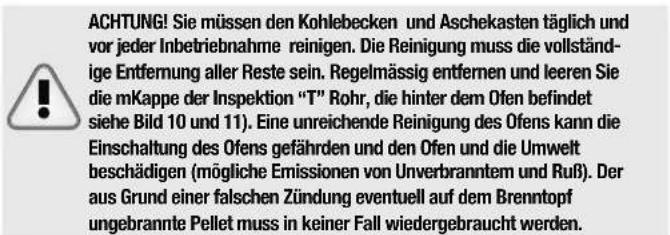

ACHTUNG! Sie müssen den Kohlebecken und Aschekasten tätiglich und vor jeder Inbetriebnahme reinigen. Die Reinigung muss die vollständige Entfernung aller Reste sein. Mangelnde oder ausbleibende Reinigung kann weitere Gefahren oder Schäden herbeiführen. Der aus Grund einer falschen Zündung eventuell auf dem Brenntopf ungebrannte Pellet muss in keiner Fall wiedergebraucht werden.

3.1 Einschaltung des Ofens

• Bevor Sie den Ofen einschalten, brauchen Sie safer zu sein, dass der Brenntopf frei von Pellets und Resten von anderen Verbrennungen ist. Wenn es Resten gibt, entleeren und reinigen Sie den Brenntopf erstens.
• 3/4 des Behäters mit von Hersteller empfohlenem Pellet auffullen.
  Den Ofen mit dem gefelieferten Kabel an eine Steckdose anschließen;
  Den Schalter zur Einschaltung des Ofens, der sich auf der Hinterseite des Ofens befindet, drucken;
• Es erscheint "OFF" auf dem Oberdisplay;
  Die Taste zwei Sekunden lang drucken. Kurz danach wird der Abgasventilator sowie der Einschaltwiderstand aktiviert. Es erscheint "ACC"; die Zünder LED leuchtet auf;
• Nach zirka einer Minute erscheidt "LOAD PELL": der Ofen fordert die Pellets und der Widerstand setzen die Einschaltungsphase fort;
• Nach erreichter Temperatur wird "FIRE ON" visualisiert. Das zeigt an, dass der Ofen die letzte Einschaltungsphase angefangen hat. Nach dieser Phase wird der Ofen vollständig in Betrieb sein; die Zünder LED Löscht;

ACHTUNG! Vor der Einschaltung verbreitet sich ein bisschen Rauch in den Raum der Verbrennungskammer.

• Einige Minuten danach erscheint auf dem Oberdisplay die Schrift "ON 1-2-3-4-5" je nach der eingestellten Leistung. Auf dem Unterdisplay wird die Raumtemperatur angezeigt;
• Wird die eingestellte Temperatur erreicht, dann erscheint "ECO" auf dem Oberdisplay. Der Unterdeck play visualisiert dagegen die aufgenommene Raumtemperatur;
  Die LED Temperatur leuchtet auf, wenn die eingestellte Temperatur erreicht wird.

3.2 Ofenabschaltung

Auf dem Display Taste gedrück halten, solange das Display "COOL" zeigt. Der Abgassauger Funktioniert auch nach der Ausschaltung des Ofens, um den Brennraum schnell von den Rauchemissionen zu befren.

Modelle mit Fernbedienung: On/Off Taste mindesten 2 Sekunden gedrück halten (Drucken Sie T+ und P+ gleichzeitig). Während des Abschaltzyklus zeigt das Display COOL und das Led blinkt bis die Abkuhlung durchgeführt ist. Wenn der Ofen in dieser Phase wiedereingeschätter wird, zeigt das Display "At:te" (Achtung). Das zeigt, dass ein Abschaltzyklus durchgeführt wird. Eine neue Einschaltung ist nur möglich, nachdem der Zyklus durchgeführt ist und das Led nicht mehr blinkt.

4.0 Benutzer Menu

Die Schaltkarte ist mit einem Benutzer/Technicker Menu ausgestattet, das für die Veränderungen der teschnichen Parameter zu verwenden ist, und für die automatische An-Ausschaltungsfunktionen (MN05 - MN06 - MN07 - MN08 - MN09 - MN10).

Benutzer Menu

Menu Beschreibung Zur Verfügung
MN01 Laufender Tag Benutzer
MN02 Laufende Uhrzeit Benutzer
MN03 Laufenden Minuten Benutzer
MN04 Aktivierung technischen Parameter Techniker (*)
MN05 Timer (angeschaltet) ON 1		Programm 1	Benutzer
MN06 Timer (ausgeschaltet) OFF 1 Benutzer
MN07 Freigabe TIMER1 ON/OFF			Benutzer
MN08 Timer (angeschaltet) ON 2		Programm 2	Benutzer
MN09 Timer OFF 2 Benutzer
MN10 Freigabe TIMER2 ON/OFF Benutzer

(*) Sieh entsprechende Abschnitt

123

Die Taste 1 und danach mehrmals die Taste 3 drucken, um im Menu einzufahren. Bei jeder Druck der taste 3 die Schaltkarte送去 1 Position weiter. Wird keine Taste für 60 Sekunden berührt, schliss ist das Menu automatisch aus.

4.1 Einstellung Laufende Uhrzeit - MN01

Einstellung Laufender Tag

Die Taste 1 und dann die Taste 3 drücken bis die Anzeige MN01 auf dem Display angezeigt wird.
Die Taste 1 und dann die Taste 2 drucken um der Tag einzustellen (bewegen sie sich mit der Tasten 1 und 2).

Der gewünschte Tag einstehen wie bei der folgenden Tabelle:

ABKURZUNG TAG
DAY1 Montag
DAY2 Dienstag
DAY3 Mittwoch
DAY4 Donnsterlag
DAY5 Freitag
DAY6 Ssmstag
DAY7 Sonntag
OFF

4.2 Einstellung Laufende Uhrzeit - MN02

• Die Taste 1 und dann zweimal die Taste 3 drücken bis die Anzeige MN02 auf dem Display angezeigt wird.
• Die Taste 1 und dann die Taste 2 drücken um die Uhrzeit einzustellen. Die Tasten gedruckt halten, um sich Schneller zu bewegen.

4.3 Einstellung Laufende Minuten - MN03

Die Taste 1 und dann mehrmals die Taste 3 drücken bis die Anzeige MN03 auf dem Display angezeigt wird.
Die Taste 1 und dann die Taste 2 drucken um die Minuten einzustellen. Die Tasten gedruckt halten, um sich Schneller zu bewegen.

CHRONOTHERMOSTAT-MN05-MN06-MN07-MN08-MN09-MN10

These Funktion Erlaubt Die Programmierung Des Ofens Ein-Ausschaltung.

4.4 Programmierung

Die Taste 1 und dann mehrmals die Taste 3 drücken bis die Anzeige MN05 auf dem Display angezeigt wird.
- Die Taste 1 und 2 drücken um die automatiche Anschaltungszeit mit 10-Min. Abstan den einzustellen. Die Tasten gedrückt halten, um sich Schneller zu bewegen.
Die Taste 1 und dann mehrmals die Taste 3 drücken bis die Anzeige MN06 auf dem Display angezeigt wird.
Die Taste 1 und 2 drücken drucken um die automatiche Aussenchaltungszeit mit 10Min. Abständen einzustellen. Die Tanten gedrückt halten, um sich Schneller zu bewogen.
Die Taste 1 und dann mehrmals die Taste 3 drucken bis die Anzeige MN07 auf dem Display angezeigt wird.
- Um die Funktion TIMER1 freiizugeben, stellen sie MN07 "ON" mithilfe der Taste 2. Der Timerled wird leuchten.
- Um die Funktion TIMER2 ausschatten, stellen sie MN07 "OFF" mithilfe der Taste 2. Ist die Timer 2 nicht freilegegeben, schaltet sich der Timer Led aus.

Gleiche Vorgang für das Programm 2, nur werden die Coden MN08 - MN09 - MN10. verwendet.

5.0 Alarm Codes

BLAC OUT: Bei Stromausfall schaltet der Ofen aus. Nach dem Stromausfall führt der Ofen einen Abschaltzyklus durch. Am Display erscheint "BALC OUT". Nach dem Abschaltzyklus schaltet der Ofen automatik wieder ein.

SERV: Am Display erscheint "Serv" Der Ofen hat 900 Betriebsstunden erreicht und benötigt ein Service durch Kundendienst.

ALAR/ FAN/ ACC: Wenn in der Einschaltphase kein Anstieg der Rauchgastemperatur nach zirka 15 Sekundenstattfindet. Z.B.: keine Pellets im Behälter. On/Off am Display drücken, um den Alarm zurück zu setzen. Nach dem Abschaltzyklus, den Brenntopf reinigen und den Ofen wiedereinschalten.

ALAR/ NO/ FIRE: Wenn sich der Ofen im Betrieb ausschalten z.B.: keine Pellets im Tank. Am Display erscheidt „Alarm No Fire". On/Off am Display drücken, um den Alarm zurück zu setzen. Nach dem Abschaltzyklus, den Brenntopf ausleeren und den Ofen wiedereinschalten.

ALAR/ FAN/ FAIL: Wenn der Drehzahlgeber am Rauchgasgebäse defekt ist oder wenn die Platine die Geschwindigkeit des Abgaslufters nicht führt. On/Off am Display drücken, um den Alarm zurück zu setzen. Ein Service durch Kundendienst ist besteht.

ALAR/SOND/FUMI: Wenn der Rauchgassensor defekt oder nicht verbunden ist.

Am Display erscheint "ALAR/SOND/UMI". On/Off am Display drucken, um den Alarm zu-

rück zu setzen. Ein Service durch Kundendienst ist benötigt.

ALAR/ DEP/ SIC/ FAIL: Led ALC am Display blinken. Mögliche Ursachen these Alarms: Verstopfung in Abgaszug oder mögliche Ofen Überhitzung. In beiden Fälle funktioniert der Antriebsmotor der Schnecke nicht mehr und der Ofen schaltet aus. On/Off am Display drucken, um den Alarm zurück zu setzen. Die mögliche Aktivierung des Sicherheitsthermostats auf der Hinterseite des Ofens (4). Das Absicherungstopten anschrauben und die Taste unter drucken. Wenn diese Problem oft passiert ist ein Service durch Kundendienst besteht.

ALAR/ HOT FUMI: Wenn die Rauchtemperatur die 280^ überschritt. Der Ofen schaltet sich aus. Display zeigt "Alar / Hot fumi. Die Anzeige ALC blinkt. Der Alarm kann direkt vom Bedientafel zurückgestellt werden (On / Off Taste für 2 Sekunden).

6.0 Reinigung und Wartung

Vor irgendenein Wartungs- bzw. Reinigungsrarbeiten beachten Sie folgende Hinweisen:

• Vergewissern Sie sich, dass alle Ofenbauteile abgekührt sind;
• Vergewissern Sie sich, dass die Asche vollig abgebrannt ist;
• Vergewissern Sie sich, dass der Hauptschalter auf Null gestellt ist;
• Vergewissern Sie sich, dass der Stromstecker aus der Steckdose entnommen ist, damit zufällige Berührungen vermieden werden;
• Nach Beendigung der Wartungsarbeiten kontrollierten Sie, dass alles in Ordnung ist, genauso wie vor dem Eingriff, d.h. Kohlenbecken richtig positioniert.

Folgen Sie sorgfältig den unter aufgeführten Angaben über Reinigungsvorgänge. Die Nicht-Einhaltung konnte zu Betriebsstörungen führen.

6.1 Reinigung der Verbrennungskammer (einal mal pro Monat)

Wenn der Ofen aus und kalt ist:

• Offnen Sie die Ofentür, entfernen Sie die Brennschale, den Aschenkasten und den Boden der Brennkammer (Abb. 1-2)
• Flammschutz Entfernung: der Flammschutz nach oben drücken, um sie aus dem Stelle (Abb. 3) zu entfernen. Lösen und entfernen Sie die obere Abschirmung (Abb. 4-5).
• Losen und entfern den Sie die zentrale Abschirmung des Brennkammers (Abb. 6-7)

Abb.1

Abb.2

Abb.3

-Jetzt mit einem Pinsel und einem Staubsauger reinigen Sie den oberen und unteren Rand der Brennkammer aus dem abgelagerten Asche (Abb. 8-9).
- Bauen Sie alles in umgekehrter Reihenfolge.

6.2 Reinigung der Oberflächen

Die Oberflichen reinigen Sie mit feuchtem Lappen bzw. mit Wasser und Neutralseife.

Der Gebrauch von aggressiven Reinigungs- bzw. Verdünningsmittel beschädigt die Oberflächen des Ofens. Bevor Sie irgendein Reinigungsmittel verwenden, probieren sie es auf einem verdeckten Punkt, oderkontaktierenSie den AutorisiertenKundendienst,um nützliche Ratschlage zu gekommen.

6.3 Reinigung der Metalbauteile

Benutzen Sie einen weichen mit Wasser beseuchteten Lappen, um die Metallele des Ofens zu reinigen. Die Metallele niemals mit Alkohol, Verdunnungsmittel, Benzin, Aceton oder andere entfettenden Stoffe reinigen. Unsere Firma übernimmt keine Verantwortung für die Verwendung von solchen Stoffen. Eventuelle Änderungen im Farbot der Metallele sind auf unsachgemäß Genbrauch des Ofens zurückzuführen.

Abb.10 Abb.11

6.4 Reinigung des Brenntopfs und der Brenntopfstütze

Wenn die Flamme schwach ist, einen roten Farbston gekommen oder einen schwarzen Rauch aufweist, haben sich Ascheansätze und Anlagerungen entwickelt, die den korrekten Betrieb des Ofens nicht erlauben und die beseitigt werden sollen (Abb. 12). Das Brenntopf soll jeder Tag entnommen werden, indem es aus seinem Sitz aufgehob wird. Beseitigen Sie dann Asche und sich eventuell entwickelte Ansätze, indem Sie davon achten, dass die verstopten Bohrungen mit einem scharfen nicht mitgelieferten Werkzeug freigemacht werden. Diese Operation istalanders bei den ersten Einschaltungen des Ofens notwendig, vor allem wenn eine Art von Pellets gebraucht wird, die unser Betrieb nicht liefert. Diese Operation soll so oft vorgenommen werden, wie es die Gebrauchsfrequency und die Wahl des Pellets fordert. Die Brenntopf-Stütze soll überprüft werden, indem die eventuell vorhandene Asche angesaugt wird.

Abb.12

6.5 Tägliche Reinigung

Wenn der Ofen aus und kalt ist:

• Öffnen Sie die Ofentür, entfernen Sie die Brennschale, den Aschenkasten und den Boden der Brennkammer (Abb. 13-14)
• Flammschutz Entfernung: der Flammschutz nach oben drücken, um sie aus dem Stelle (Abb. 15) zu entfern.
  -Jetzt mit einem Pinsel und einem Staubsauger reinigen Sie den oberen und unteren Rand der Brennkammer aus dem abgelagerten Asche (Abb. 16).
• Bauen Sie alles in umgekehrter Reihenfolge.

Abb. 13 Abb.14

Abb.15 Abb.16

6.6 Reinigung des Glases

Das Glas ist selbstreinigend. Wahrend der Ofen in Betrieb ist, stromt die Luft die Glasoberfläche entlang und hält Asche und Verschmutzung weg. Nach einigen Stunden bildet sich trotzdem eine graue Patina, die an der nachsten Ofenabschaltung gereinigt werden soll. Die Verschmutzung des Glaces hängt außer dem von der Qualität bzw. Quantität des verwendenten Pellets ab. Das Glas soll an dem kalten Ofen mit von unserer Firma empfohlenen und geprüften Produktken gereinigt werden. Wenn Sie solche Tätigkeit vornehmen, überprüfen Sie immer, dass die Dichtung um das Glas herum in gutem Zustand ist; die fehlende Kontrolle deren Dichtigkeit kann den Ofenbetrieb beeinträchtigen. Pellet schlechter Qualität kann zur Verschmutzung des Glases führen.

ACHTUNG! Falls das Glas gebrochen ist, versuchen Sie nicht, den Ofen einzuschalten.

6.7 Reinigung der Auslassanlage

Solange Sie keine echte Erfahrung über die Betriebsbedingungen gesammelt haben, empfehlen wir ihren, solche Wartungsarbeiten mindestens 1 x pro Monat vorzunehmen.

Den Speisekabel ausschlieBen;
- Den Stopfen des T-Stückes entfern und Rohrleitungen reinigen. Falls notwendig, sich mindestens bei den ersten Malen an Fachpersonal wenden;
Die Rauchgasaussanlage sorgfältig reinigen: zu dieser Zweck kontaktieren Sie einen erfahrenen Schornsteinfeger;
Staub, Spinngewebe, usw. aus dem Raum hinter den Innenverkleidungsplatten 1 x im Jahr entfern, insbesondere die Geblase.

6.8 Reinigung der Gebäse

Der Ofen ist mit Raum- bzw. Rauchgasgebläsen in der Hinter- bzw. Unterseite des Ofens versehen.

Evtl. Staub- bzw. Ascherückstände auf den Beschaufelungen erzeugen Ungleichgewicht mit daraufffolgenden Lärn während des Betriebs.

Es ist deshalb erforderlich, das Geblase mindestens 1 x im Jahr zu reinigen. Da eine Ofenbauteile zu dieser Zweck zu demontieren sind, lessen Sie das Geblase nur durch unseren Spezialisierten Technischen Kundendienst reinigen.

6.9 Reinigung am Saisonende

Wenn der Ofen nicht verwendet wird, bzw. zu Ende der Heizsaison, ist es empfohlen, eine allgemeine sorgfälligere Reinigung auszuführen:

• Das Pellet aus dem Behälter und der Förderschnecke vollig entfern;
  Brenntopf und dessen Stütze, Verbrennungskammer sowie Aschekasten sorgfältig rei nigen.

Wenn Sie vorherigen Punkten folgen, braucht man nur eine Überprüfung des Ofenzustandes auszuführen. Das Auslassrohr und der Rauchfang müssen sorgfälliger gereinigt werden. Der Zustand des Brennelements ist auch zu kontrollierten: falls notwendig, bestehen Sie ein neues Brennelement bei dem Autorisierten Kundendienst. Schmieren Sie dann Tur- bzw. Griffscharniere, falls notwendig. Kontrollierten Sie zulezt das Keramikfasserseil befinden dem Glas an der Innerwand der Tur. Falls das Seil abgenutzt oder zu trocken ist, bestehen Sie es bei dem Autorisierten Kundendienst.

7.0 Jährliche Wartung durch Fachpersonal durchgefuhrt

Folgende Wartungsarbeiten sollen jeder Jahr zusammen. Die sind für die ständige Leistung des Ofens erforderlich und garantieren einen sicheren Betrieb.

Sorgfällige Reinigung der Verbrennungskammer.
- Reinigung und Inspektion der Rauchgasauslassleitung.
- Uberprüfung der Dichtungen auf Dichtigkeit.
- Reinigung der Getriebe und der beweglichen Bauteile (Motoren und Gebläse)
- Kontrolle der Elektrik und der elektronischen Komponenten.

7.1 Folgende Operationen sollen jeder Jahreszeit vor der Einschaltung vorgenommen werden

• Allgemeine Innen-bzw. Außenreinigung;
  Sorgfaltige Reinigung der Austauschleitungen;
  Sorgfaltige Reinigung und Entzunderung des Brenntopfs und dessen Sitz;
• Reinigung der Motoren, mechanische Überprüfung der Spieler und Befestigungen;
• Reinigung des Rauchgaskanals, d.h. Ersatz der Dichtungen in den Leitungen, und des Abgasventilatorsizes;
• Reinigung des Silikonrohrchens mit dem Druckwachter verbunden;
• Reinigung, Inspektion und Entzunderung des Einschaltwiderstandraums, Ersatz des Widerstands falls notwendig;
• Reinigung bzw. Kontrolle der synoptischen Tafel;
• Sichtliche Überprüfung der elektrischen Kabeln, der Anschlüsse und des Speisekabels;
• Reinigung des Pelletbehalters und Überprüfung der Spieler und Getriebemotor-Förder-schnecke;
  Austausch der Dichtung der Verbrennungstur;
• Betriebstest, Pelletforderung in die Schnecke, Einschaltung, 10 Minuten Betrieb und Ausschaltung.

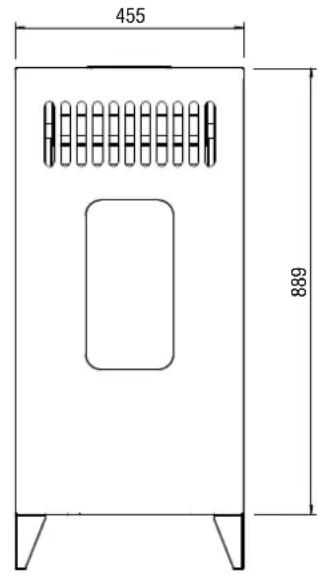

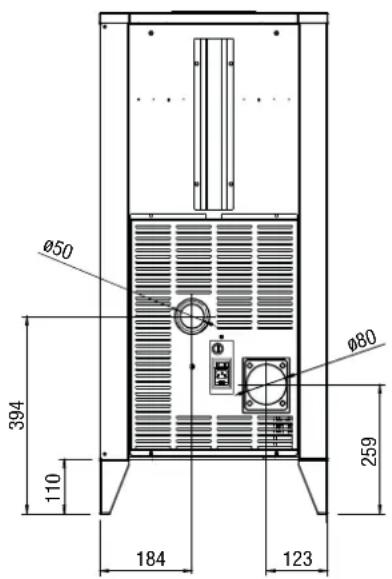

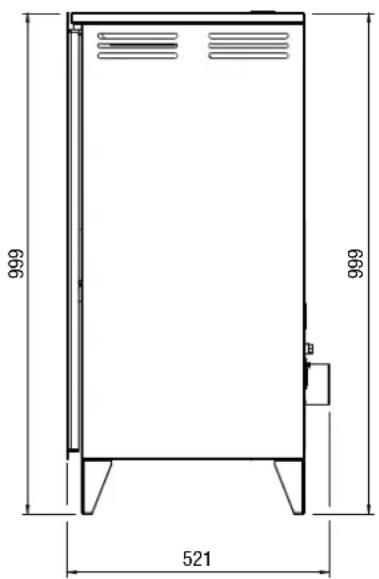

Mod.: MIA 2 - 7.5

Globalheizleistung (min-max): 3,38 kW -7,29 kW
Nennheizleistung:	6,66
Reduzierte Leistung: 3,11 kW
CO Werte mit 13% Sauerstoff (mit Nennleistung): 0,016 %
CO Werte mit 13% Sauerstoff (Reduzierte Leistung): 0,032 %
Wirkungsgrad (Nennheizleistung): 91,26%
Wirkungsgrad (reduzierte Leistung): 91,86%
Abgasstutzentemperatur (mit Nennleistung): 142,5 °C
Abgasstutzentemperatur (mit reduzierte Leistung): 87,2 °C
Schornsteinzug (min-max): 10-12 Pa
Spannung: 230 V
Frequenz: 50 Hz
Stromverbrauch bei Anzuenden: 280 W
Stromverbrauch bei Betrieb:	100 W
Gewicht: (mit Tür)	73kg
Abgasstrom (bei Nennleistung)	5,0 g/s
Abgasstrom (bei reduzierte Leistung)	4,0 g/s

Die indicative beheizbare Oberfläche beträge 229m^3

WARNING!
Bei einem Brand im Schornstein,
unverzüglich die Feuerwehr kontaktieren.

MIA 2-7.5
