MANUALE UTENTE MIA 2 11 OLIMPIA SPLENDID

ISTRUZIONI PER INSTALLAZIONE, USO E MANUTENZIONE

Manuale Installazione

Leggere attentamente le precauzioni ed eseguire correttamente le procedure.

ATTENZIONE!

Non tentare di installare da sé la stufa; rivolgersi sempre a personale autorizzato ed addestrato.

In caso di guasto o mal funzionamento rivolgersi sempre al Centro Assistenza Autorizzato; qualsiasi tentativo di rimozione di parti, o di manutenzione dell'apparecchio può esporre l'utente al peri colo di scosse elettriche. La stufa contiene parti la cui manutenzione deve essere fatta dal Centro Assistenza Autorizzato.

La stufa è un apparecchio per riscaldare; le sue parti raggiungono alte temperature ed il contatto, senza adeguate precauzioni, può provocare scottature ed ustioni di grave entità. Far particolarmente attenzione ai bambini.

I n caso di trasloco, rivolgersi al Centro Assistenza Autorizzato alla rimozione e alla nuova installazione.

Non inserire le dita o oggetti nelle feritoie di uscita del flusso d'aria.

All'interno dell'apparecchio vi è un ventilatore che gira ad alta velocità, che potrebbe causare gravi lesno personali. Far particolarmente attenzione ai bambini.

Non rimanere direttamente esposti al flusso d'aria calda per lunghi periodi di tempo. L'esposizione diretta e prolungata all'aria calda può essere nociva alla salute.

Far particolarmente attenzione nelle stanze dove vi siano bambini, persone anziane o persone ammalate.

In caso di mal funzionamento della stufa arrestare immediatamente il funzionamento dell'apparecchio e rivolgersi al Centro Assistenza Autorizzato.

L'uso continuato dell'apparecchio in tali condizioni può essere all'origine di incendi o folgorazioni.

La mancata o non corretta manutenzione indicata nel presente manuale può provocare condizioni di pericolo e danni a cose o persone.

AVVERTENZE!

Durante le operazioni di installazione della stufa, evitare l'accesso ai bambini sul luogo di lavoro.

Possono verificarsi incidenti imprevisti.

Non bloccare o coprire in alcun modo il corpo della stufa o occludere le feritoie poste sul lato superiore. L'ostruzione di tali feritoie è causa di incendi.

Non usare la stufa in ambienti contenenti apparecchi di precisione e/o opere d'arte. La qualità degli oggetti conservati potrebbe subire un deterioramento.

Non esporre animali o piante al diretto flusso d'aria dell'apparecchio.

Una lunga esposizione diretta al flusso d'aria della stufa può avere influenze negative su piante ed ani mali. Aerare di tanto in tanto la stanza nel corso dell'utilizzo dell'apparecchio.

Un aerazione insufficiente può essere all'origine di insufficienza di ossigeno nella stanza.

Non esporre la stufa a contatto con l'acqua.

L'isolamento elettrico potrebbe subire danni, con conseguenti possibili folgorazioni e rotture per lo sbal zo termico.

Verificare le condizioni di installazione per individuare eventuali danni.

Dopo 1000-1200 ore di funzionamento della stufa (comparirà sul display inferiore la scritta SErV), contattare il Centro Assistenza Autorizzato per la pulizia e manutenzione ordinaria.

Non usare gas infiammabili nelle vicinanze della stufa.

Sganciare l'interruttore automatico se si prevede di non utilizzare l'apparecchio per lunghi periodi di tempo.

.aenil ni enoisnecca'l atavorp eneiv eful

Normative e dichiarazione di conformità

Legislazione

• La nostra azienda dichiara che la stufa è conforme alle seguenti norme per la marca tura CE Direttiva Europea.
  • 2014/30/UE, Direttiva Compatibilità Elettromagnetica (EMCD)
  • 2014/35/UE, Direttiva Bassa Tensione (LVD)
• 2011/65/UE, Direttiva sulla restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche (Direttiva RoHS).
  • Regolamento CPR (EU 305/2011).
• Per l'installazione in Italia fare riferimento alla UNI 10683/98 o successive modifiche e per l'impianto idrotermosanitario farsi rila sciare, da chi ha eseguito l'impianto, la dichiarazione di conformità secondo L.37/2008. Tutte le leggi locali e nazionali e le norme europee devono essere soddisfatte, nell'installazione dell'apparecchio.
• EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3; EN 60335-1; EN 60335-2-102; EN 62233; EN 50581; EN14785.

Pericolo generico

- Segnala al personale interessato che l'operazione descritta presenta, se non effettuata nel rispetto delle normative di sicurezza, il rischio di subire danni fisici.

Responsabilità

Il costruttore declina ogni responsabilità civile o penale diretta o indiretta dovuta a:

• Scarsa manutenzione.
• Inosservanza delle istruzioni contenute nei manuali.
• Uso non conforme alle direttive di sicurezza.
• Installazione non conforme alle normative vigenti nel paese.
• Installazione da parte del personale non qualificato e non addestrato.
• Modifiche e riparazioni non autorizzate dal costruttore.
• Utilizzo di ricambi non originali.
• Eventi eccezionali.
• Uso di pellet non approvato dal costruttore.

Installazione

Canna fumaria

La canna fumaria dovrà rispondere ai seguen ti requisiti:

• Non dovrà essere collegato nessun altro caminetto, stufa, caldaia, o cappa aspirante di nessun tipo (fig.1).
• Deve essere adeguatamente distanziata da materiali combustibili o infiammabili median te intercapedine d'aria o opportuno isolante.
• La sezione interna deve essere uniforme, preferibilmente circolare: le sezioni quadra te o rettangolari devono avere spigoli arro tondati con raggio non inferiore a 20mm, rapporto massimo tra i lati di 1 a 5; pareti il più possibili lisce e senza restringimenti, le curve regolari e senza discontinuità, devia zioni dall'asse non superiori a 45°.
• Ogni apparecchio deve avere una propria canna fumaria di sezione uguale o superiore al diametro del tubo di scarico fumi della stufa e di altezza non inferiore a quella dichiarata.
• Non si devono mai utilizzare nello stesso ambiente due stufe, un camino ed una stufa, una stufa e una cucina a legna ecc.. poichè il tiraggio di uno potrebbe danneg giare il

tiraggio dell'altro.

• Non sono ammessi inoltre condotti di venti lazione di tipo collettivo che possono met epressione l'ambiente di installazione, anche se installati in ambienti adiacenti e comunicanti con il locale di installa zione.
• È proibito praticare aperture fisse o mobili sulla canna fumaria per collegare apparecchi diversi da quello a cui è asservita.
• È vietato far transitare all'interno della canna fumaria, sebbene sovradimensionata, altri canali di adduzione d'aria e tubazioni ad uso impiantistico.

NO

NO

SI

Fig.1: metodologie d'installazione della canna fumaria

|

• È consigliato che la canna fumaria sia dota ta di una camera di raccolta di materiali solidi ed eventuali condense, situata sotto l'imbocco della canna, in modo da essere facilmente apribile ed ispezionabile da sportello a tenuta d'aria.
• Qualora si utilizzino canne fumarie ad usci te parallele si consiglia di alzare di un elemento la camera controvento.
• Il tubo del camino non deve mai passare attraverso una superficie combustibile.

Comignolo

Il comignolo dovrà rispondere ai seguenti requisiti:

• Avere sezione e forma interna equivalente a quella della canna fumaria.
• Avere sezione utile di uscita non minore del doppio di quella della canna fumaria.
• Il comignolo che fuoriesce dal tetto o che rimane a contatto con l'esterno (per esempio nel caso di solai aperti), deve essere rivestito con elementi in laterizio e comunque ben isolato.
• Essere costruito in modo da impedire la penetrazione nella canna fumaria della pioggia, della neve, di corpi estranei ed in modo che in caso di venti di ogni direzione ed inclinazione sia comunque assicurato lo scarico dei prodotti della combustione (comignolo antivento).
• Il comignolo deve essere posizionato in modo da garantire un'adeguata dispersio ne e diluizione dei prodotti della combustione e comunque al di fuori della zona di reflusso. Tale zona ha dimensioni e forme diverse in funzione dell'angolo di inclinazio ne della copertura, per cui risulta necessario adottare le altezze minime (Fig. 2).
• Il comignolo dovrà essere del tipo antivento e superare l'altezza del colmo.
• Eventuali fabbricati o altri ostacoli che supe rano l'altezza del comignolo non dovranno essere a ridosso del comignolo stesso.

Fig.2: caratteristiche del comignolo

Canalizzazione (ove presente)

Prima di collegare i tubi supplementari per la canalizzazione ne dell'aria accertarsi che:

• L'impianto di canalizzazione sia a norma di legge.
  • L'impianto sia libero da eventuali ostruzioni.
• Una volta collegata la stufa ed impostato il selettore, all'uscita della canalizzazione vi sia un flus so regolare dell'aria.
• Si possono utilizzare fino a due tubi di mandata aria calda per una lunghezza massima di 4 m cadauno. Nel caso di utilizzo di un solo tubo la lunghezza massima è di 5 m. Per maggiori informazioni vedi paragrafo 6.0
• I tubi della canalizzazione devono essere protetti con griglie permanenti non richiudibili o idonee protezioni, purchè non venga ridotta la sezione minima.
• Sia i tubi che la griglia devono essere di materiale ade guato a veicolare aria calda fino ad una temperatura massima di 80°.

Dimensionamenti

Scarico fumi

Il sistema di scarico deve essere unico per la stufa (non si ammettono scarichi in canna fumaria comune ad altri dispositivi). Lo scarico dei fumi avviene dal tubo di diametro 8 cm posto sul retro. È da prevedersi un "T" con tappo raccolta condensa all'inizio del tratto verticale. Lo scarico fumi della stufa deve essere colle gato con l'esterno utilizzando tubi in acciaio o neri (resistenti a 450°C) senza ostruzioni.

Il tubo deve essere sigillato ermeticamente. Per la tenuta dei tubi ed il loro eventuale iso lamento è necessario utilizzare materiali resistenti almeno a 300°C (silicone o mastici per alte temperature). I tratti orizzontali possono avere lunghezza fino a 2 m. È possibile un numero di curve a 90° fino a tre.

Se il canale da fumo è all'esterno deve essere coibentato (Fig.4). Se il canale da fumo si inserisce in una canna fumaria (Fig. 3), questa deve essere autorizzata per combustibili solidi e se più grande di 150 mm di diametro, è necessario risanarla intubando e sigillando lo scarico rispetto alla parte in muratura. Tutti i tratti del condotto fumi devono essere ispezionabili. Nel caso sia fisso deve pre sentare aperture di ispezione per la pulizia. Il locale adiacente non può essere adibito ad autorimessa, magazzino di materiale combustibile né comunque ad attività con pericolo d'incendio.

Secondo la norma UNI 10683/98, la stufa non deve essere nello stesso ambiente in cui si trovano estrattori, apparecchi a gas di tipo B e comunque dispositivi che mettano il locale in depressione.

Presa d'aria esterna

La stufa deve poter disporre dell'aria necessaria a garantire il regolare funzionamento della combustione e un buon benessere ambientale.

• Assicurarsi che nella stanza in cui è installata la stufa ci sia un'aerazione sufficiente e, se necessario, installare un condotto di adduzione d'aria dall'esterno di diametro minimo consigliato di 50 mm e lunghezza massima di 1,5 m.
• La presa d'aria esterna deve comunicare con la stufa e va posizionata in modo da evitare che possa essere ostruita. Deve essere protetta con una griglia permanente non richiudibile o idonea protezione purchè non venga ridotta la sezione minima.
• L'afflusso d'aria può essere ottenuto anche da un locale adiacente a quello di installazione purchè tale flusso possa avvenire liberamente attraverso aperture permanenti non richiudibili comunicanti con l'esterno.
• Il locale adiacente rispetto a quello di installazione non deve essere messo in depressione rispetto all'ambiente esterno per effetto del tiraggio contrario provocato dalla presenza in tale locale di altro apparecchio di utilizzazione o di dispositivo di aspirazione.
• Nel locale adiacente le aperture permanenti devono rispondere ai requisiti di cui ai punti sopra.

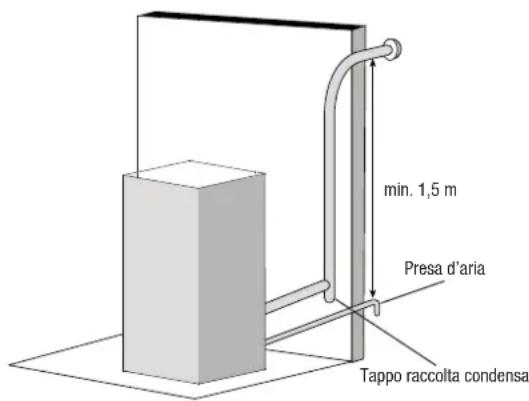

min. 1,5 m Presa d'aria Tappo raccolta condensa

Fig.3: installazione canna fumaria interna da realizzare a norma

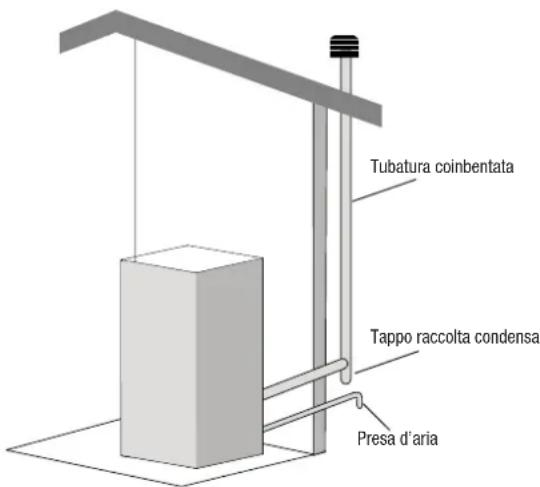

Tubatura coinbentata Tappo raccolta condensa Presa d'aria

Fig.4: installazione canna fumaria esterna

Posizionamenti

La stufa è fornita di un cavo di alimentazione elettrica da collegarsi a una presa di 230V 50Hz, preferibilmente con interruttore magnetotermico. Variazioni di tensione superiori al 10% possono compromettere la stufa (se non già esistente si preveda un interruttore differenziale adeguato).

L'impianto elettrico deve essere a norma; verificare in particolare l'efficienza del circuito di messa a terra. La linea di alimentazione deve essere di sezione adeguata alla potenza dell'apparecchiatura.

La stufa deve essere posizionata in bolla. Verificare la capacità portante del pavimento. Il posizionamento della stufa all'interno dell'ambiente abitativo è determinante per riuscire a scaldare in maniera uniforme l'ambiente stesso.

Prima di decidere dove collocare la stufa, bisogna tener presente che:

- L'aria di combustione non si può ottenere da una autorimessa o da uno spazio senza ventilazione o ricambio d'aria, ma da uno spazio libero o esterno;

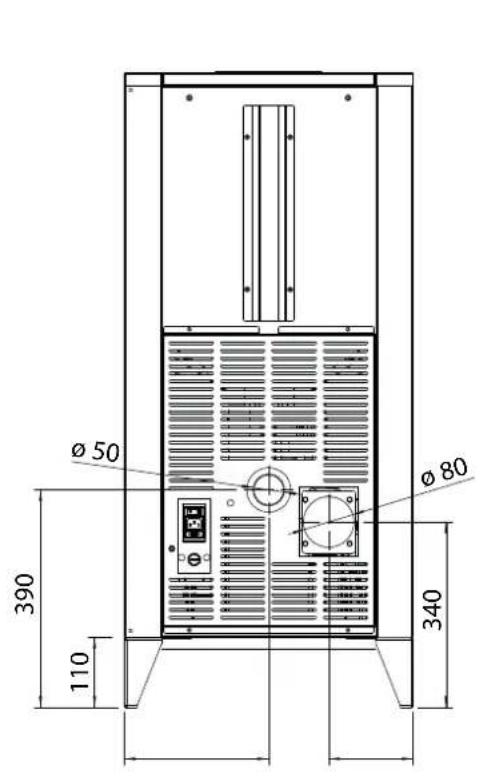

Ø 50 Ø 80 390 110 340

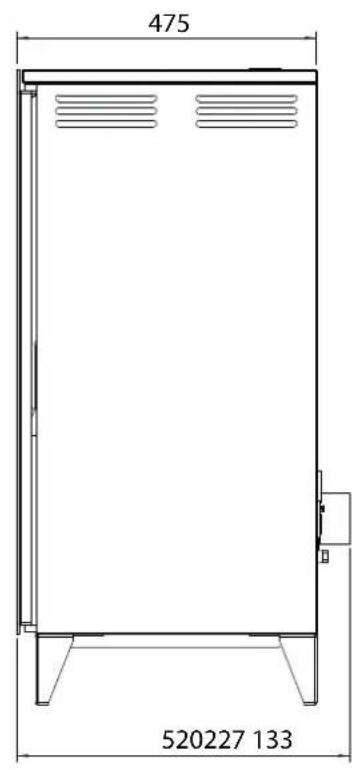

475 520227 133

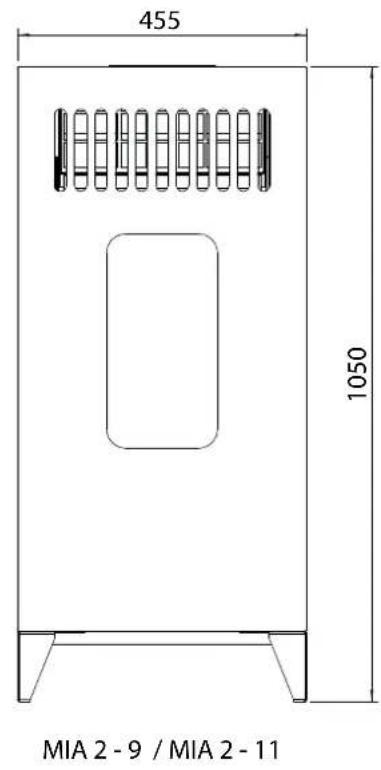

455 1050 MIA 2 - 9 / MIA 2 - 11

|

• È sconsigliata l'installazione in una camera da letto;
• È preferibile invece l'installazione in una stanza grande e centrale della casa per assicurare la massima circolazione del calore;
• È obbligatorio un collegamento alla corrente con una presa a terra (se il cavo in dotazione non fosse abbastanza lungo per raggiungere la presa più vicina, utilizzare una prolunga rasa a terra).

Distanze di sicurezza per antincendio

La stufa deve essere installata nel rispetto delle seguenti condizioni di sicurezza:

• Distanza minima su lati e sul retro di 40 cm dai materiali mediamente infiammabili.
• Davanti alla stufa non possono essere collocati materiali facilmente infiammabili a meno di 80 cm.
• Se la stufa è installata su un pavimento infiammabile deve essere interposta una lastra di materiale isolante al calore che sporga almeno 20 cm sui lati e 40 cm sul fronte.
• Sulla stufa ed a distanze inferiori a quelle di sicurezza non possono essere posizionati oggetti in materiale infiammabile o materiale che possa compromettere il corretto funzionamento.
• Si raccomanda inoltre di mantenere al di fuori della zona di irraggiamento del focolare, e comunque alla distanza di almeno 1 m. dal blocco riscaldante, tutti gli elementi di materiale combustibile o infiammabile quali travature, arredi in legno, tendaggi, liquidi infiammabili... (Fig. 5)
• In caso di collegamento con parete in legno o altro materiale infiammabile, è necessario coibentare il tubo di scarico fumi con fibra ceramica o altro materiale di pari caratteristiche.

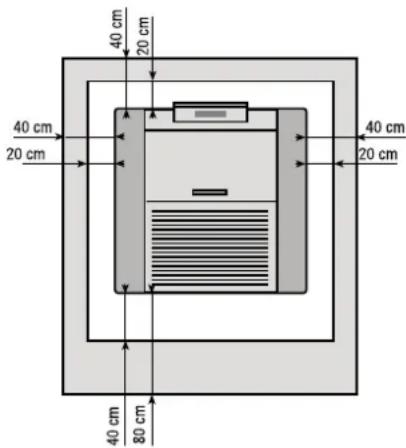

40 cm 20 cm 40 cm 20 cm 40 cm 80 cm

Fig.5 distanze minime dagli oggetti

Areazione minima per presa d'aria comburente

E' obbligatorio prelevare l'aria per la combustione direttamente dall'esterno.

Per un posizionamento corretto e sicuro della presa d'aria si devono rispettare delle misure e delle prescrizioni (Fig. 6).

Sono distanze da rispettare per evitare che l'aria comburente possa essere sottratta da un'altra fonte: per esempio l'apertura di una finestra può risucchiare l'aria esterna facendola mancare alla stufa.

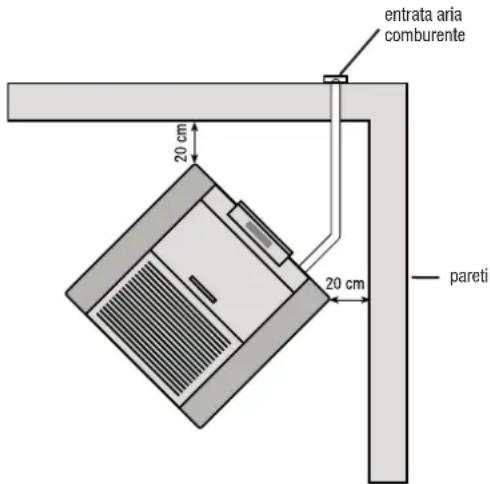

entrata aria comburente 20 cm 20 cm pareti

Fig.6 distanze minime dalle pareti

Accensione

• Prima dell'accensione della stufa leggere attentamente il manuale d'uso e manutenzione.
• Togliere dall'interno del serbatoio tutti gli attrezzi che sono stati inseriti nel momento dell'imballo e assicurarsi che il serbatoio sia libero da eventuali corpi estranei.
• Srotolare la sonda ambiente posta sul retro della stufa, non facendola appoggiare su parti calde.

• Collegare correttamente la stufa a pellet alla canna fumaria.

• Riempire il serbatoio di pellet (diametro 6 mm).

• Aprire la porta e controllare che il cestello sia ben inserito nella sua sede e che, sem pre nella camera di combustione, verso l'alto, vi sia il tagliafiamma.
• Chiudere la porta. Mai aprire la porta quan do la stufa a pellet è in funzione.
• Collegare la stufa ad una presa di corrente con l'apposito cavo in dotazione.
• Posizionare su "1" l'interruttore posto dietro la stufa.
• Premere per 2 secondi il tasto ON/OFF e la cen tralina comincia il suo ciclo di accensione.

ATTENZIONE:

Durante la prima accensione occorre ventilare bene l'ambiente, in quanto nelle prime ore di funzionamento potrebbero svilupparsi degli odori sgradevoli dovuti a delle esalazioni provenienti dalla vernice e dal grasso nel fascio tubiero.

Se durante il normale funzionamento della stufa, la temperatura dei fumi raggiunge i 220°C (parametro modificabile dal tecnico), si ha la modulazione dei fumi come segue:

- motore estrazione fumi impostato alla mas sima velocità;

- motoriduttore di caricamento pellet alla minima velocità;

- ventilatore tangenziale di scambio del calo re alla massima velocità.

Questa procedura ha la funzione di abbassare la temperatura dei fumi. Quando questa torna al di sotto della soglia di 220°C la stufa ripristinerà la velocità dei tre motori riportan doli all'impostazione precedente il supera mento della soglia.

Nel caso di mancanza di energia elettrica, al ritorno di questa, il display segnala lo stato di anomalia “Mancanza di rete”. L'aspirazione verrà aumentata per espellere i residui dei fumi.

Operazioni da eseguire ogni stagione prima dell'accensione a cura del Centro Assistenza Autorizzato

• Pulizia generale interna ed esterna.
- Pulizia accurata dei tubi di scambio.
- Pulizia accurata e disincrostazione del cro giolo e del relativo vano.
- Pulizia motori, verifica meccanica dei giochi e dei fissaggi.
- Pulizia canale da fumo (sostituzione delle guarnizioni sui tubi) e del vano ventilatore estrazione fumi.
- Pulizia pressostato, sostituzione tubicino in silicone.
- Controllo sonde.
- Sostituzione della pila dell'orologio sulla scheda elettronica.
- Pulizia, ispezione e disincrostazione del vano della resistenza di accensione, sostituzione della stessa se necessario.
- Pulizia/controllo del pannello sinottico.
- Ispezione visiva dei cavi elettrici, delle con nessioni e del cavo di alimentazione.
- Pulizia serbatoio pellet e verifica giochi assieme coclea motoriduttore.
- Sostituzione della guarnizione portello.
- Collaudo funzionale, caricamento coclea, accensione, funzionamento per 10 minuti e spegnimento.
- Controllo della parte elettrica e dei compo nenti elettronici.
- Controllo ed eventuale pulizia della canaliz zazione.

AVVERTENZE

• Tutte le leggi locali e nazionali e le Norme Europee devono essere soddisfatte nell'uso dell'apparecchio.
• Tutte le leggi locali e nazionali e le Norme Europee devono essere soddisfatte nell'installazione dell'apparecchio.
  • Non versare il pellet direttamente nel braciere
• Per il caricamento del pellet aprire il coperchio serbatoio posto nella parte superiore della stufa e vuotare il sacco di pellet all'interno, prestando attenzione a non farlo fuoriuscire.
• Prima di riempire di pellets il serbatoio della stufa assicurarsi che l'apparecchio sia spento.
• In caso di surriscaldamenti eccessivi della stufa, interviene un dispositivo di sicurezza che blocca l'alimentazione. Al termine del ciclo di raffreddamento della stessa, riarmare il termostato posto sul retro stufa, togliendo il tappo e premendo il pulsante che c'è sotto. In caso di ripetuti interventi, contattare il Centro di Assistenza Tecnica autorizzato.
• L'apparecchio non è destinato a essere usato da persone (bambini compresi) le cui capacità fisiche, sensoriali o mentali siano ridotte, oppure con mancanza di esperienza o di conoscenza, a meno che esse abbiano potuto beneficiare, attraverso l'intermediazione di una persona responsabile della loro sicurezza, di una sorveglianza o di istruzioni riguardanti l'uso dell'apparecchio. I bambini devono essere sorvegliati per sincerarsi che non giochi con l'apparecchio.
• Usare solo pellets raccomandato dal costruttore, dal diametro massimo di 6 mm e lunghezza massima 30 mm.
• Il pellet deve essere conservato in luoghi asciutti.

Tappo copri termostato

Istruzioni d'uso

Gentile Cliente,

La ringraziamo per aver preferito uno dei nostri prodotti, frutto di esperienza pluriennale e di una continua ricerca per una qualità superiore in termini di sicurezza, affidabilità e prestazioni.

In questo manuale troverà tutte le informazioni ed i consigli utili per poter utilizzare il suo prodotto nel massimo della sicurezza ed efficienza.

Le ricordiamo che la prima accensione deve essere effettuata dal nostro Centro Assistenza Autorizzato (Legge 37/2008) che verifichi l'installazione e compili la garanzia.

• Installazioni scorrette, manutenzioni non correttamente effettuate, uso improprio del prodotto sollevano l'azienda produttrice da ogni eventuale danno derivante dall'uso della stufa.
• L'apparecchio non deve essere usato come inceneritore, né devono essere utilizzati combustibili diversi dal pellet.
• Questo manuale è stato redatto dal costruttore e costituisce parte integrante del prodotto e deve accompagnarlo durante tutta la sua vita. In caso di vendita o trasferimento del prodotto assicurarsi sempre della presenza del libretto poichè le informazioni in esso contenute sono indirizzate all'acquirente, e a tutte quelle persone che a vario titolo concorrono all'installazione, all'uso e alla manutenzione.
• Leggete con attenzione le istruzioni e le informazioni tecniche contenute in questo manuale, prima di procedere all'installazione, all'utilizzo e a qualsiasi intervento sul prodotto.
• L'osservanza delle indicazioni contenute nel presente manuale garantisce la sicurezza dell'uomo e del prodotto, l'economia di esercizio ed una più lunga durata di funzionamento.
• L'attenta progettazione e l'analisi dei rischi fatti dalla nostra azienda hanno permesso la realizzazione di un prodotto sicuro; tuttavia prima di effettuare qualsiasi operazione, si raccomanda di attenersi scrupolosamente alle istruzioni riportate nel seguente documento e di tenerlo sempre a disposizione.
• Fare molta attenzione nel movimentare i particolari in ceramica dove presenti.
• Controllare l'esatta planarità del pavimento dove verrà installato il prodotto.
• La parete dove va posizionato il prodotto non deve essere di legno o comunque di materiale infiammabile, inoltre è necessario mantenere le distanze di sicurezza.
• Durante il funzionamento, alcune parti della stufa (porta, maniglia, fianchi) possono raggiungere temperature elevate. Fate dunque molta attenzione ed usate le dovute precauzioni, soprattutto in presenza di bambini, persone anziane, disabili e animali.
• Il montaggio deve essere eseguito da persone autorizzate (Centro Assistenza Autorizzato).
• Schemi e disegni sono forniti a scopo esemplificativo; il costruttore nell'intento di perseguire una politica di costante sviluppo e rinnovamento del prodotto può apportare, senza preavviso alcuno, le modifiche che riterrà opportune.
• Si raccomanda, alla massima potenza di funzionamento della stufa, l'utilizzo di guanti per maneggiare sportello caricamento pellet e maniglia per l'apertura della porta.
• È sconsigliata l'installazione in camera da letto.

Mai coprire in alcun modo il corpo della stufa o occludere le feritoie poste sul lato superiore quando l'apparecchio è in funzione. A tutte le ns. stufe viene provata l'accensione in linea.

In caso d'incendio, disinserire l'alimentazione elettrica, utilizzare un estintore a norma ed eventualmente chiamare i Vigili del Fuoco. Contattare poi il Centro Assistenza Autorizzato.

1.0 Normative e dichiarazione di conformità

• La nostra azienda dichiara che la stufa è conforme alle seguenti norme per la marca-tura CE Direttiva Europea.
  • 2014/30/UE, Direttiva Compatibilità Elettromagnetica (EMCD)
  • 2014/35/UE, Direttiva Bassa Tensione (LVD)
• 2011/65/UE, Direttiva sulla restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche (Direttiva RoHS)
  • Regolamento CPR (EU 305/2011).
• Per l'installazione in Italia fare riferimento alla UNI 10683/98 o successive modifiche e per l'impianto idrotermosanitario farsi rilasciare, da chi ha eseguito l'impianto, la dichiarazione di conformità secondo L.37/2008. Tutte le leggi locali e nazionali e le norme europee devono essere soddisfatte, nell'installazione dell'apparecchio.
• EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3; EN 60335-1; EN 60335-2-102; EN 62233; EN 50581; EN14785

1.1 Informazioni sulla sicurezza

Si prega di leggere attentamente questo manuale d'uso e manutenzione prima di installare e mettere in funzione la stufa!

In caso di chiarimenti, rivolgersi al rivenditore o al Centro Assistenza Autorizzato.

- La stufa a pellet deve funzionare solamente in ambiente abitativi. Questa stufa essendo comandata da una scheda elettronica permette una combustione completamente automatica e controllata; la centralina regola infatti la fase d'accensione, 5 livelli di potenza e la fase di spegnimento, garantendo un funzionamento sicuro della stufa;

• Il cestello impiegato per la combustione fa cadere nel cassetto di raccolta gran parte della cenere prodotta dalla combustione dei pellet. Controllare comunque quotidianamente il cestello, dato che non tutti i pellet hanno standard qualitativi alti (usare solo pellet di qualità consigliato dal costruttore);
• Il vetro è dotato di uno speciale giro d'aria per l'autopulizia dello stesso tuttavia non è possibile evitare una leggera patina grigiastra sul vetro dopo alcune ore di funzionamento. Ciò dipende anche dal tipo di pellet usato. Alcuni pellet possono sporcare più di altri.

1.2 Responsabilità

Con la consegna del presente manuale, decliniamo ogni responsabilità, sia civile che penale, per incidenti derivati dalla non osservanza parziale o totale delle istruzioni in esso contenute.

Decliniamo ogni responsabilità derivante dall'uso improprio della stufa, dall'uso non corretto da parte dell'utilizzatore, da modifiche e/o riparazioni non autorizzate, dall'utilizzo di ricambi non originali per questo modello.

Il costruttore declina ogni responsabilità civile o penale diretta o indiretta dovuta a:

• Scarsa manutenzione;
• Inosservanza delle istruzioni contenute nel manuale;
• Uso non conforme alle direttive di sicurezza;
• Installazione non conforme alle normative vigenti nel paese;
• Installazione da parte del personale non qualificato e non addestrato;
• Modifiche e riparazioni non autorizzate dal costruttore;
• Utilizzo di ricambi non originali;
• Eventi eccezionali.

• La stufa deve essere alimentata solo con pellet di qualità del diametro di 6 mm del tipo raccomandato dal costruttore;
• Prima di collegare elettricamente la stufa, deve essere ultimata la connessione dei tubi di scarico con la canna fumaria;
• La griglia di protezione posta all'interno del serbatoio pellet non deve essere mai rimossa;
• Nell'ambiente in cui viene installata la stufa ci deve essere sufficiente ricambio d'aria;
• Non aprire mai lo sportello della stufa durante il funzionamento della stessa;
• Quando la stufa è in funzione, c'è un forte surriscaldamento delle superfici, del vetro, della maniglia e delle tubazioni: durante il funzionamento, queste parti sono da toccare con adeguate protezioni;
• Tenere/conservare il pellet in locali asciutti e non umidi;
• Tenere ad adeguata distanza di sicurezza della stufa sia il combustibile sia eventuali materiali infiammabili.
• La mancata o non corretta manutenzione indicata nel presente manuale può provocare condizioni di pericolo e danni a cose o persone.

2.0 Il Pannello Comandi e telecomando

5 6 810 4 AL - + - 1 2 7 9 3

1) Tasto Diminuzione temperatura/potenza di lavoro: Il pulsante, all'interno del menù Set temperatura, consente di diminuire la temperatura da un valore massimo di 40 °C a un valore di 7 °C. All'interno del menù Set potenza, consente invece, di diminuire la potenza di lavoro della stufa da un massimo di 5 a un minimo di 1.
2) Tasto Aumento temperatura/potenza di lavoro: Il pulsante, all'interno del menù Set temperatura, consente di incrementare la temperatura da un valore minimo 7 °C a un valore massimo di 40 °C. All'interno del menù Set potenza, consente invece, di aumentare la potenza di lavoro della stufa da un minimo di 1 ad un massimo di 5.
3) Tasto ON/OFF: Tenere premuto per almeno2 secondi per accendere o spegnere la stufa.
4) LED ON/OFF: Il LED indica i diversi stati della stufa:

• acceso se la stufa è in accesione e lavoro,
• spento se la stufa è in OFF,
• lampeggiante se è in corso un ciclo di spegnimento.

5) LED AL F: Il LED lampeggia in caso di un'anomalia di funzionamento o di allarme.
6) LED Cronotermostato: Indica che la programmazione automatica delle accesioni e spegnimenti (singola o giornaliera) è attiva. La programmazione automatica può essere effettuata sia tramite telecomando (optional) che dal pannello.

|

7) LED Temperatura ok: Si accende quando è raggiunta la temperatura impostata. In tal caso sul display compare anche la scritta "ECO", alternata alla temperatura ambiente.
8) LED Caricamento pellet: Il LED è lampeggiante ogni qualvolta è in corso il caricamento pellet all'interno della stufa.
9) LED Candeletta: Si attiva solo in fase di accensione della stufa per indicare che la candeletta sta riscaldando l'aria necessaria per l'innesco del pellet.
10) Display LED 7 segmenti: Sul display vengono visualizzate le diverse modalità di funzionamento della stufa, nonchè la temperatura ambiente e la potenza di lavoro impostata dall'utente. Nel caso si verifichino malfunzionamenti della stufa, il display riporta le relative segnalazioni d'errore (vedi paragrafo).

2.1 Regolazione della stufa

Modifica temperatura ambiente desiderata

Per variare la temperatura desiderata procedere come segue:

Premere una volta il tasto ⚙ (1) per entrare nel menù d'impostazione della temperatura. A questo punto sul display comparirà la scritta "Set", alternata alla temperatura desiderata. Tramite i dasti ⚙ (1) e ⚠ (2) diminuire o aumentare il valore voluto. L'uscita dal menù Set temperatura avverrà in maniera automatica dopo alcuni secondi di inattività all'interno del menù stesso.

Modifica potenza di lavoro

Per variare la potenza di lavoro voluta, procedere come segue:

Premere una volta il tasto +(2) per entrare nel menù d'impostazione della potenza di lavoro. A questo punto sul display comparirà la scritta "Pot", alternata alla potenza che è possibile selezionare tra le cinque disponibili. Tramite i tasti -(1) e +(2) diminuire o aumentare il valore voluto. L'uscita dal menù Set potenù avverrà in maniera automatica dopo alcuni secondi di inattività all'interno del menù stesso.

2.2 Funzioni del telecomando

Alcune funzionalità di regolazione e controllo della stufa sono accessibili solo con l'ausilio del telecomando multifunzione.

Funzione TURBO.

Premere il tasto TURBO sul telecomando per abilitare la funzione. Nessuna visualizzazione a display segnalerà l'abilitazione di tale funzione a stufa spenta.

Durante la fase di riscaldamento La stufa viene portata al massimo e il set di temperatura viene portato a 30° per un tempo di 30 minuti. Al termine del tempo prefissato la stufa riprende il funzionamento di potenza e set temperatura impostata. Durante la fase di riscaldamento la stufa evidenzia tale funzione visualizzando la dicitura "Turb" alternata ad altre visualizzazioni.

Funzione SLEEP.

Premere il tasto SLEEP sul telecomando per abilitare la funzione. Nessuna visualizzazione a display segnalerà l'abilitazione di tale funzione a stufa spenta.

Questa funzione, dopo 60 minuti di riscaldamento riduce di 1°C l'impostazione di temperatura permettendo una riduzione del consumo della stufa. Durante la fase di riscaldamento la stufa evidenzia tale funzione visualizzando la dicitura "Slee" alternata ad altre visualizzazioni.

Funzione AUTO.

Premere il tasto AUTO sul telecomando per abilitare la funzione. Nessuna visualizzazione a display segnalerà l'abilitazione di tale funzione a stufa spenta.

Durante la fase di riscaldamento La stufa modula la potenza di riscaldamento proporzionalmente all'avvicinarsi al set point di temperatura. Durante la fase di riscaldamento la stufa evidenzia tale funzione visualizzando la dicitura "Auto" alternata ad altre visualizzazioni.

Funzione ECO.

Premere il tasto ECO sul telecomando per abilitare la funzione. Nessuna visualizzazione a display segnalerà l'abilitazione di tale funzione a stufa spenta.

Durante la fase di riscaldamento La stufa abbasserà la potenza di riscaldamento, ogni 10 minuti, fino al raggiungimento del suo minimo. Durante la fase di riscaldamento il riscaldamento la stufa evidenzia tale funzione visualizzando la dicitura "Eco" alternata ad altre visualizzazioni.

3.0 Accensione Stufa

3.1 Raccomandazioni

• Non accendere la stufa ad intermittenza: ciò può provocare scintille che possono abbreviare la durata dei componenti elettrici;
• Non toccare la stufa con mani bagnate: la stufa avendo componenti elettrici, potrebbe provocare scariche, se maneggiata non correttamente. Solo i tecnici autorizzati possono risolvere possibili problemi;
• Non togliere nessuna vite dalla cassa del fuoco senza che sia stata prima ben lubrificata;
• Mai aprire la porta quando la stufa a pellet è in funzione;
• Assicurarsi che il cestello del braciere sia posizionato nella maniera corretta.
• Si ricorda che tutti i tratti del condotto fumi devono essere ispezionabili. Nel caso in cui sia fisso deve presentare aperture d'ispezione per la pulizia.

3.2 Caricamento del pellet nel serbatoio

Il caricamento del pellet nel serbatoio avviene tramite l'apposito sportello posto nella parte superiore della stufa. Per effettuare il caricamento procedere nel seguente modo:

• Aprire lo sportello presente sulla parte superiore;
• Versare all'interno del serbatoio la quantità di pellet desiderata, prestando la dovuta attenzione (versare una quantità sufficiente a garantire una discreta autonomia di funzionamento della stufa);
• Richiudere lo sportello.

ATTENZIONE:

è necessario effettuare la pulizia del braciere e del cassetto cenere giornalmente e prima di ogni accensione. La pulizia deve consistere nella completa rimozione di ogni residuo.

La ridotta o mancata pulizia può provocare condizioni di pericolo e di danni. Non reintro-durre il pellet eventualmente presente nel braciere per mancata accensione.

3.3 Accensione

• Prima dell'accensione accertarsi che il braciere sia vuoto da eventuale pellet e pulito dai residui di precedenti combustioni. In caso contrario provvedere allo svuotamento e pulizia dello stesso.
• Riempire il serbatioio fino a 3/4 del pellet consigliato e raccomandato dalla casa costruttrice.
• Collegare la stufa ad una presa di corrente con l'apposito cavo in dotazione.
• Premere l'interruttore di accensione collocato nella parte posteriore della stufa.
• Sul display compare la scritta "OFF".
• Premere il tasto (3) per 2 secondi. Dopo qualche istante si accendono l'estrattore fumi, la resistenza di accensione e compare la scritta " " Al CED candeletta si accende.
• Dopo circa 1 minuto compare la scritta “L'CASTUREUARICA i pellets e continua l'accensione della resistenza.
• Una volta raggiunta la temperatura adeguata sul display compare la scritta "FIRE STAB. Significa che la stufa è passata all'ultima fase di accensione, alla fine della quale, sarà completamente operativa; il LED candeletta si spegne.
• Dopo qualche minuto sul display compare la scritta “ON 1-2-3-4-5” a seconda della potenza impostata, alternata alla temperatura ambiente.
• Nel caso del raggiungimento della temperatura impostata sul display comparirà la scritta "ECO", alternata alla temperatura ambiente.

7.0 Pulizia e manutenzione

Prima di effettuare qualsiasi operazione di manutenzione sulla stufa, adottare le seguenti precauzioni:

• Assicurarsi che tutte le parti della stufa siano fredde;
- Accertarsi che le ceneri siano completamente spente;
- Accertarsi che l'interruttore generale sia in posizione OFF;
- Staccare la spina dalla presa, evitando così accidentali contatti;
- Terminata la fase di manutenzione, controllare che tutto sia in ordine come prima dell'intervento (il braciere collocato correttamente).

Si prega di seguire attentamente le seguenti indicazioni per la pulizia. La non adempienza può portare all'insorgere di problemi nel funzionamento della stufa.

7.1 Pulizia della camera di combustione

• aprire la porta e togliere il braciere ed il cassetto ceneri (fig.1)
• svitare le 2 viti della parete centrale (fig.2)
• tirare la parete verso l'esterno e contemporaneamente sostenere ed estrarre il battifiamma che si trova nella parte superiore (fig.3-4)
• svitare le 2 viti e togliere il flap (fig.5-6)
• estrarre le pareti SX E DX tirando verso l'esterno (fig.7-8)
• estrarre il fondo tirando verso l'alto e lateralmente (fig.9-10)
• raschiare i tubi interni con una spazzola metallica (fig.11-12)
• rimuovere la cenere con un aspirapolvere all'interno della camera di combustione, (fig.13), dietro il fascio tubiero (fig.14) e all'interno del braciere (fig.15)
• procedere nel senso inverso per rimontare il tutto.

7.3 Pulizia delle superfici

Per la pulizia delle superfici utilizzare uno straccio bagnato con acqua o al più acqua e sapone neutro.

L'uso di detergenti o diluenti aggressivi portano al danneggiamento delle superfici della stufa. Prima di utilizzare qualunque detergente si consiglia di provarlo su un punto non in vista o contattare il Centro Assistenza Autorizzato per consigli in merito.

7.4 Pulizia delle parti in metallo

Per pulire le parti in metallo della stufa usare un panno morbido, inumidito con acqua. Non pulire mai le parti in metallo con alcool, diluenti, benzine, acetoni o altre sostanze sgrassanti. In caso d'uso di tali sostanze la nostra azienda declina ogni responsabilità. Eventuali variazioni di tonalità delle parti in metallo possono essere imputabili ad un uso non adeguato della stufa.

ATTENZIONE:

è necessario effettuare la pulizia del braciere e del cassetto cenere giornalmente e prima di ogni accensione. La pulizia deve consistere nella completa rimozione di ogni residuo.

La ridotta o mancata pulizia può in alcuni casi provocare la mancata accensione della stufa con conseguenti danni alla stufa e all'ambiente (possibili emissioni di incombusto e fuliggine). Non reintrodurre il pellet eventualmente presente nel braciere per mancata accensione.

ATTENZIONE: Togliere e svuotare periodicamente il tappo di ispezione del tubo a "T" posto dietro la stufa (vedi figure 23 e 24). La ridotta o mancata pulizia può in alcuni casi provocare la mancata accensione della stufa con conseguenti danni alla stufa e all'ambiente (possibili emissioni di incombusto e fuliggine). Non reintrodurre il pellet eventualmente presente nel braciere per mancata accensione.

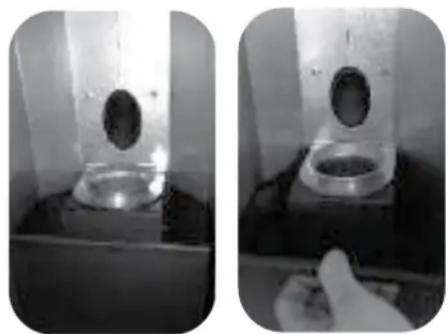

7.5 Pulizia braciere e supporto braciere

Quando la fiamma assume toni di colore rosso o è debole, accompagnata da fumo nero, significa che ci sono depositi di cenere o incrostazioni che non consentono il corretto funzionamento della stufa e che vanno rimossi. Ogni giorno togliere il braciere semplicemente sollevandolo dalla sua sede; quindi pulirlo da cenere ed eventuali incrostazioni che si potrebbero formare, prestando particolare attenzione a liberare i fori tappati con l'utilizzo di un utensile appuntito (non in dotazione con la stufa) (Fig. 25a - 25b). Questa operazione si rende necessaria in particolar modo le prime volte ad ogni accensione soprattutto se si utilizzano pellet diversi da quelli consigliati dal produttore. La periodicità di questa operazione è determinata dalla frequenza di utilizzo e dalla scelta del pellet. È bene controllare anche il supporto braciere aspirando eventuale cenere presente con un aspirapolvere.

Aprire la porta ed estrarre il cassetto cenere (Fig. 26). Asportare con un aspiratore tutta la cenere depositatasi al suo interno. Quest'operazione può essere effettuata più o meno frequentemente in base alla qualità di pellet utilizzato.

7.8 Pulizia del vetro

Il vetro è di tipo autopulente, quindi, mentre la stufa è in funzione, un velo d'aria scorre lungo la superficie del medesimo tenendo lontano cenere e sporcizia; ciò nonostante nell'arco di alcune ore, si formerà una patina grigiastra, da pulire al primo spegnimento della stufa. Lo sporcamento del vetro dipende inoltre dalla qualità e quantità di pellet usato. La pulizia del vetro deve avvenire a stufa fredda con prodotti consigliati e testati dalla nostra azienda. Quando viene effettuata questa operazione, osservare sempre se la guarnizione grigia intorno al vetro è in buono stato; il mancato controllo dell'efficienza di questa guarnizione, può compromettere il funzionamento della stufa. Pellet di scarsa qualità potrà tuttavia provocare lo sporcamento del vetro.

ATTENZIONE!

Nel caso di vetro rotto, non tentare di accendere la stufa.

7.9 Pulizia dell'impianto di scarico

Fino a quando non si acquista una ragionevole esperienza sulle condizioni di funzionamento, si consiglia di provvedere a questa manutenzione almeno mensilmente.

• Disinserire il cavo di alimentazione elettrica:
• Rimuovere il tappo del raccordo a T e procedere alla pulizia dei condotti; se necessario, almeno per le prime volte, rivolgersi a personale qualificato;
• Pulire accuratamente l'impianto di scarico fumi: a tale scopo contattare uno spazzacamino professionista;
• Pulire dalla polvere, ragnatele, ecc. la zona retrostante i pannelli del rivestimento interno una volta all'anno, in particolar modo i ventilatori.

7.10 Pulizia dei ventilatori

La stufa è dotata di ventilatori (ambienti e fumi) posizionati nella parte posteriore e inferiore della stufa stessa. Eventuali depositi di polvere o cenere sulle pale dei ventilatori portano ad uno sbilanciamento che causa rumorosità durante il funzionamento.

È quindi necessario provvedere almeno annualmente alla pulizia dei ventilatori. Poichè tale operazione comporta il dover smontare alcune parti della stufa, far eseguire la pulizia del ventilatore solo dal nostro Centro Assistenza Autorizzato.

7.11 Pulizia di fine stagione

A fine stagione, quando la stufa non si utilizza più, è consigliata una pulizia più accurata e generale:

• Rimuovere tutti i pellet dal serbatoio e dalla coclea;
• Pulire accuratamente il braciere, il supporto braciere, la camera combustione e il cassetto cenere.

Se i punti precedenti sono stati osservati, ciò comporta solo una verifica dello stato della stufa. È necessario pulire più accuratamente il tubo di scarico o la canna fumaria e controllare le condizioni del cestello: se è il caso ordinarlo al Centro Assistenza Autorizzato. Se necessario lubrificare le cerniere della porta e della maniglia. Controllare anche la corda di fibra ceramica vicino al vetro, sulla parete interna della porta: se è consumata o troppo secca, ordinarla al Centro Assistenza Autorizzato.

8.0 Sostituzione elementi

8.1 Sostituzione dei vetri

La stufa è dotata di un vetro ceramico di spessore 4 mm, resistente ad uno shock termico di 750°C; il vetro può essere rotto solamente a causa di un forte impatto o da un uso improprio. Non sbattere la porta e non urtare il vetro.

In caso di rottura sostituire il vetro solo con ricambio originale fornito dal Centro Assistenza Autorizzato.

9.0 Manutenzione annuale a cura del Centro Assistenza

Queste operazioni sono da programmare annualmente col Centro Assistenza Autorizzato e sono necessarie per assicurare il mantenimento in efficienza del prodotto garantendone il funzionamento in sicurezza.

• Pulizia accurata della camera di combustione;
• Pulizia ed ispezione del condotto scarico fumi;
• Verifica della tenuta delle guarnizioni;
• Pulizia dei meccanismi e delle parti in movimento (motori e ventilatori);
• Controllo della parte elettrica e dei componenti elettronici.

9.1 Operazioni da eseguire ogni stagione prima dell'accensione

• Pulizia generale interna ed esterna;
- Pulizia accurata dei tubi di scambio;
- Pulizia accurata e disincrostazione del braciere e del relativo vano;
- Pulizia motori, verifica meccanica dei giochi e dei fissaggi;
- Pulizia canale da fumo (sostituzione delle guarnizioni sui tubi) e del vano ventilatore estrazione fumi;
- Pulizia tubicino silicone collegato al pressostato;
- Pulizia, ispezione e disincrostazione del vano della resistenza di accensione, sostituzione della stessa se necessario;
- Pulizia/controllo del pannello sinottico;
- Ispezione visiva dei cavi elettrici, delle connessioni e del cavo di alimentazione;
- Pulizia serbatoio pellet e verifica giochi assieme coclea-motoriduttore.
- Sostituzione della guarnizione della porta di combustione;
- Collaudo funzionale, caricamento coclea, accensione, funzionamento per 10 minuti e spegnimento.

Modello: MIA 2 - 9

Potenza in ingresso min-max: 2,09 kW - 8,5 kW
Potenza termica nominale: 7,64 kW
Potenza termica ridotta: 2,0 kW
Emissioni di CO al 13% di Ossigeno (a potenza nominale): 0,017 %
Emissioni di CO al 13% di Ossigeno (a potenza ridotta): 0,014 %
Efficienza a potenza nominale:	89,84%
Efficienza a potenza ridotta:	95,48%
Temperatura fumi a potenza nominale: 138,2 °C
Temperatura fumi a potenza ridotta: 52,3°C
Tiraggio minimo – massimo:	10-12 Pa
Tensione: 230 V
Frequenza: 50 Hz
Potenza assorbita in accensione: 280 W
Potenza assorbita a regime: 100 W
Peso (con porta): 83 kg

Modello: MIA 2 - 11

Potenza in ingresso min-max: 2,09 kW - 10 kW
Potenza termica nominale: 8,88 kW
Potenza termica ridotta: 2,0 kW
Emissioni di CO al 13% di Ossigeno (a potenza nominale): 0,013 %
Emissioni di CO al 13% di Ossigeno (a potenza ridotta): 0,014%
Efficienza a potenza nominale:	88,78%
Efficienza a potenza ridotta:	95,48%
Temperatura fumi a potenza nominale: 154,2 °C
Temperatura fumi a potenza ridotta: 52,3°C
Tiraggio minimo - massimo: 10-12 Pa
Tensione: 230 V
Frequenza: 50 Hz
Potenza assorbita in accensione: 280 W
Potenza assorbita a regime: 100 W
Peso (con porta): 83 kg

ATTENZIONE!

In caso di fuoco nel camino contattare immediatamente i Vigili del fuoco

Installation manual

Fig.1: metodologie d'installazione della canna fumaria

F

I dati tecnici e le caratteristiche estetiche dei prodotti possono subire cambiamenti. Olimpia Splendid si riserva di modificarli in ogni momento senza preavviso.
