Tipo di prodotto	Amplificatore-sintonizzatore Home Cinema
Marca	Panasonic
Modello	SA-XR700
Potenza di uscita	2 x 145 W (4 Ω) a 1 kHz, 2 x 80 W (6 Ω) continui
Distorsione armonica totale	0,09% (a potenza nominale, 6 Ω)
Risposta in frequenza	4 Hz a 88 kHz (±3 dB)
Rapporto segnale/rumore	90 dB (IHFA: 103 dB)
Ingressi digitali	2 ottici, 2 coassiali, 1 HDMI
Uscite	Uscita monitor HDMI, pre-out subwoofer, jack per cuffie
Decodificatori audio	Dolby Digital, Dolby Digital EX, DTS, DTS-ES, Dolby Pro Logic IIx, Neo:6
Modalità sonore	SFC (Controllo del campo sonoro) con preimpostazioni (Live, Pop/Rock, Jazz, ecc.)
Sintonizzatore FM	Gamma 87.50 - 108.00 MHz, sensibilità 1.5 µV/75 Ω
Sintonizzatore AM	Gamma 522 - 1611 kHz (passo di 9 kHz)
Consumo elettrico	140 W (funzionamento), 0.9 W (standby con HDMI), 0.45 W (standby senza HDMI)
Alimentazione	CA 230 - 240 V, 50 Hz
Accessori forniti	Telecomando, antenna FM interna, antenna a telaio AM, microfono di configurazione, 2 batterie
Manutenzione	Pulire con un panno morbido e asciutto. Non usare alcol, diluente o benzina.
Sicurezza	Non ostruire la ventilazione. Non esporre all'umidità. Scollegare in caso di inutilizzo prolungato.
Riparabilità	Affidare qualsiasi riparazione a un tecnico qualificato. Nessun componente riparabile dall'utente.

Domande frequenti - SAXR700 PANASONIC

Come collegare un televisore tramite HDMI ?

Utilizzare un cavo HDMI per collegare l'uscita HDMI MONITOR dell'apparecchio all'ingresso HDMI del televisore. Assicurarsi che il televisore sia impostato sull'ingresso HDMI corrispondente.

Perché non c'è audio ?

Verificare che i diffusori siano collegati correttamente, che SPEAKERS A sia attivato, che il volume non sia al minimo e che la sorgente di ingresso sia corretta. Consultare la guida alla risoluzione dei problemi (pagina 45).

Come configurare automaticamente i diffusori ?

Collegare il microfono di configurazione fornito, posizionarlo all'altezza dell'orecchio, quindi tenere premuto il tasto TEST, -AUTO per 2 secondi. L'apparecchio regola automaticamente le distanze, i livelli e la polarità.

Cosa fare se l'audio è distorto ?

Attivare l'attenuatore nel menu ATTENUATOR (pagina 36). Se il problema persiste, ridurre il volume o verificare i collegamenti dei diffusori.

Come utilizzare la funzione HDAVI Control ?

Collegare l'apparecchio a un televisore Panasonic VIERA tramite HDMI, quindi attivare HDAVI Control sul televisore. Potrete quindi controllare l'apparecchio con il telecomando del televisore.

Come ascoltare la radio ?

Selezionare TUNER come sorgente di ingresso, quindi utilizzare i tasti TUNER BAND per scegliere FM o AM. Utilizzare la sintonizzazione manuale o preselezionata (pagine 38-39).

Come regolare il livello del subwoofer ?

Durante la riproduzione, premere SUBWOOFER sul telecomando per regolare il livello di uscita. È anche possibile regolarlo con precisione nel menu LEVEL (pagina 29).

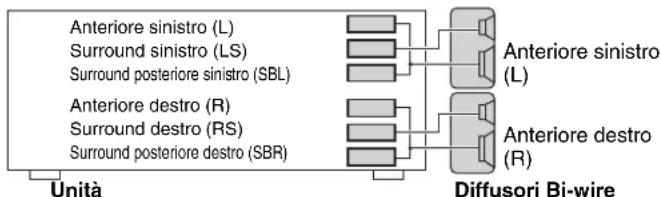

Posso utilizzare diffusori bi-wiring ?

Sì, collegare i terminali HF dei diffusori ai terminali FRONT B e i terminali LF ai terminali FRONT A. Nel menu, impostare BI-WIRE su YES (pagina 20).

Come ripristinare l'apparecchio alle impostazioni di fabbrica ?

Nel menu RESET, selezionare YES per ripristinare le impostazioni predefinite. Le stazioni radio memorizzate non verranno cancellate (pagina 36).

Cosa significa il messaggio di errore "F78" ?

Il codice F78 indica un malfunzionamento interno. Spegnere l'apparecchio, scollegare il cavo di alimentazione e contattare il rivenditore o un centro di assistenza autorizzato.

MANUALE UTENTE SAXR700 PANASONIC

Istruzioni per l'uso

Mode d'emploi

Ricevitore di controllo AV

Grazie per aver acquistato questo prodotto.

Prima di collegare, di far funzionare o di regolare questo prodotto, leggere completamente queste istruzioni.

Si consiglia di conservare questo manuale per riferimenti futuri.

Cher client

Precauzioni di sicurezza

Sistemazione

Collocare l'unità su una superficie piana, al riparo dalla luce diretta del sole, da alte temperature, forte umidità e vibrazioni eccessive. Condizioni avverse come quelle descritte possono provocare danni alla pannellatura esterna e ad altri componenti, riducendo la vita utile dell'unità. Non posizionare oggetti pesanti sull'unità.

Tensione

Non utilizzare sorgenti di alimentazione ad alta tensione, che possono sovraccaricare l'unità e innescare incendi. Non utilizzare sorgenti di alimentazione CC. Verificare con cura questo aspetto se si intende installare l'unità su una barca o in altri luoghi dove è in uso l'alimentazione CC.

Protezione del cavo di alimentazione CA

Accertarsi che il cavo di alimentazione CA sia collegato correttamente e non sia danneggiato. Un collegamento inappropriato e un cavo danneggiato possono provocare incendi e scosse elettriche. Non tirare o piegare il cavo, né appoggiarvi oggetti pesanti.

Per estrarre il cavo dalla presa elettrica, afferrare saldamente la spina. L'estrazione del cavo di alimentazione CA può provocare scosse elettriche.

Non maneggiare la spina con le mani bagnate; condizione che potrebbe provocare una scossa elettrica.

Corpi estranei

Non lasciare che oggetti metallici cadano all'interno dell'unità. Tale condizione può provocare scosse elettriche e malfunzionamenti.

Non permettere che l'unità venga bagnata da liquidi. Tale condizione può provocare scosse elettriche e malfunzionamenti. Nel caso si verifichi una simile condizione avversa, scollegare subito l'unità dalla presa elettrica e contattare il rivenditore.

Non spruzzare insetticidi sopra o all'interno dell'unità. Tali prodotti contengono gas infiammabili che, se spruzzati nell'unità, possono innescarsi.

Assistenza

Non tentare di riparare da soli l'unità. Nel caso che l'audio si interrompa, gli indicatori non funzionino, fuoriesca fumo dall'unità o si verifichino altri problemi non contemplati nelle presenti istruzioni d'uso, staccare il cavo di alimentazione CA e rivolgersi al rivenditore o a un centro assistenza autorizzato. La riparazione, lo smontaggio e il rimontaggio da parte di personale non esperto possono provocare scosse elettriche.

Per prolungare la vita utile dell'unità, scollegarla dalla presa elettrica nei periodi in cui non viene utilizzata.

ATTENZIONE!

Non collocare alcun oggetto sulla parte superiore di questa unità, né ostruire in alcun modo le aperture di uscita del calore. In particolare, non collocare il registratore DVD o i lettori CD/DVD su questa unità, poiché il calore che tale unità irradia potrebbe danneggiare il software.

Accessori in dotazione

Controllare e identificare gli accessori in dotazione.

1 Cavo di alimentazione CA

1 Microfono di impostazione

1 Antenna FM interna

1 Cavo di alimentazione CA

1 Adattatore per antenna

Utilizzare l'Home Theater è divertente e facile!

Sommario

Prima dell'uso

Precauzioni di sicurezza 2

Accessori in dotazione 2

Utilizzare l'Home Theater è divertente e facile! 3

Guida ai comandi 5

Guida rapida

Punto 1

Collegamento di un televisore e un registratore DVD mediante cavi HDMI 7

Punto 2

Collegamento dei diffusori 8

Punto 3

Impostazione dei diffusori e verifica dell'uscita Rilevamento automatico dei diffusori 10 Verifica dell'uscita dei diffusori 11

Punto 4

Visione di DVD o del televisore 12

Controllo con HDMI (HDAVI ControlTM) Utilizzo dell'Home Theater mediante operazioni one-touch ....13

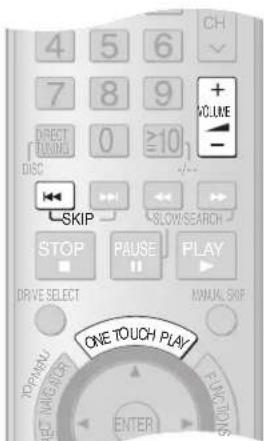

Preparazione

Collegamenti

Collegamento dei cavi ai connettori video e audio (per l'uso con televisore, registratore DVD, lettore DVD e VCR) 14 Collegamento con cavo SCART a 21 pin. 14

Collegamento dei cavi ai connettori S-Video e audio (per l'uso con televisore, registratore DVD, lettore DVD) 15 Collegamento dei cavi ai connettori dei componenti e audio (per l'uso con televisore e registratore DVD) 16

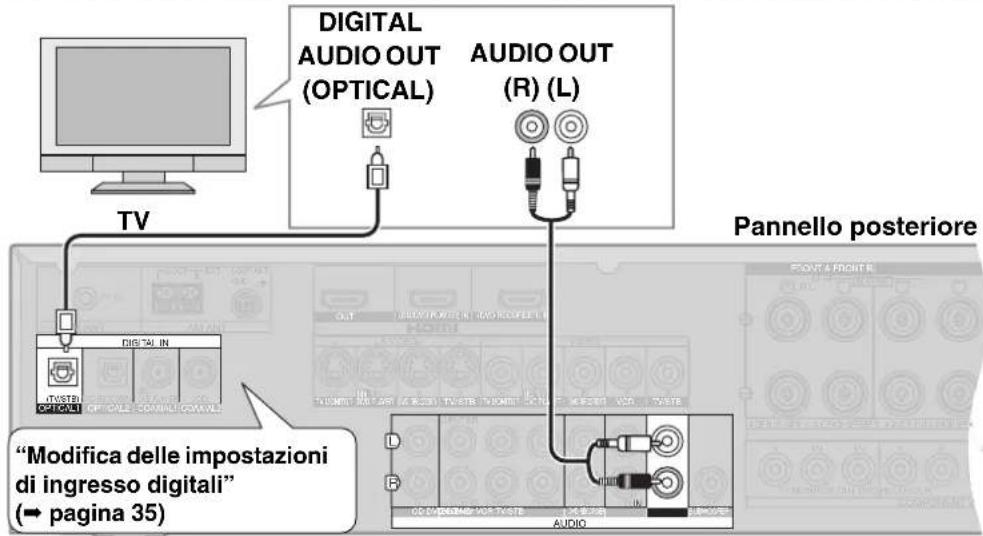

Altri collegamenti Ascolto del televisore con audio surround. 17 Collegamento a un registratore DVD con VCR integrato. 17 Ascolto di suono analogico. 18

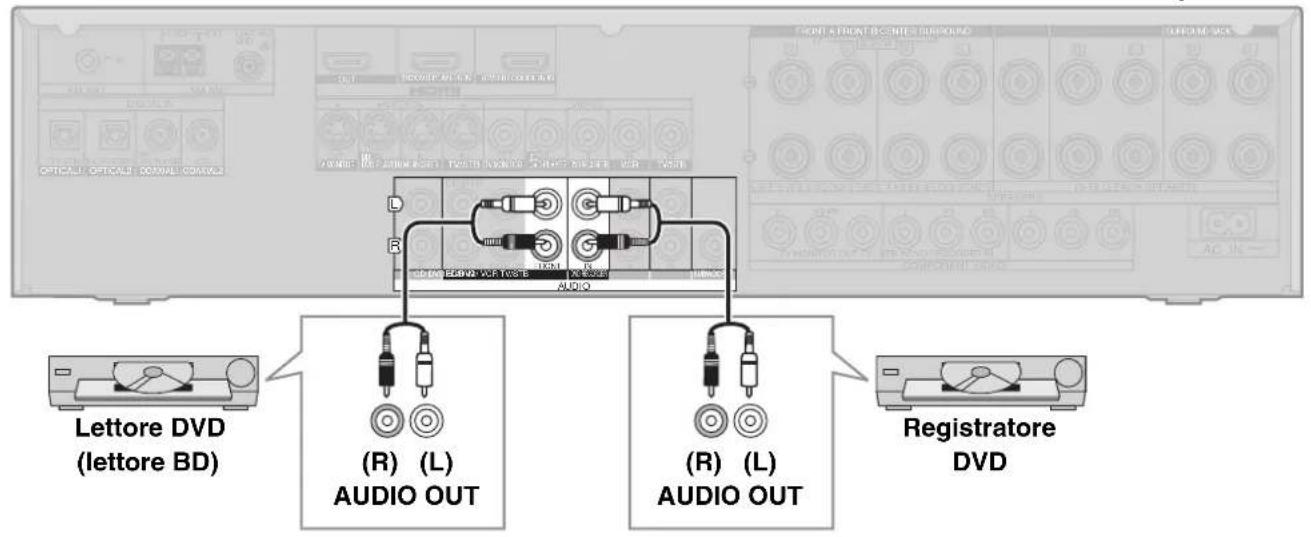

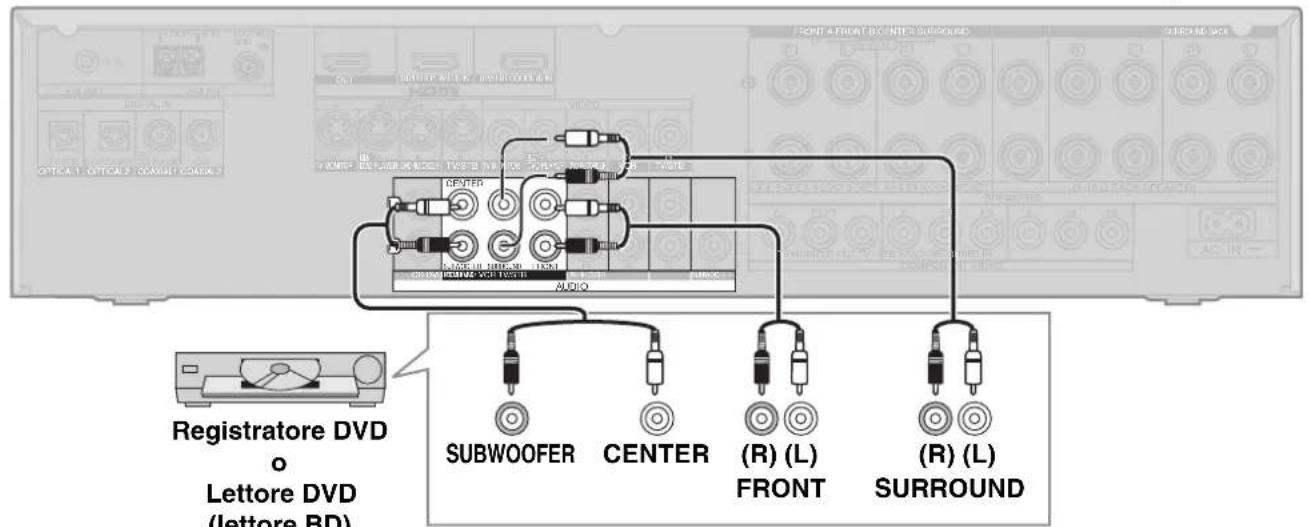

Ascolto di suono analogico di alta qualità utilizzando dischi DVD-Audio (collegamenti a sei canali analogici DVD). 18 Collegamento dell'unità a un ricevitore via cavo o satellitare, ecc. 19

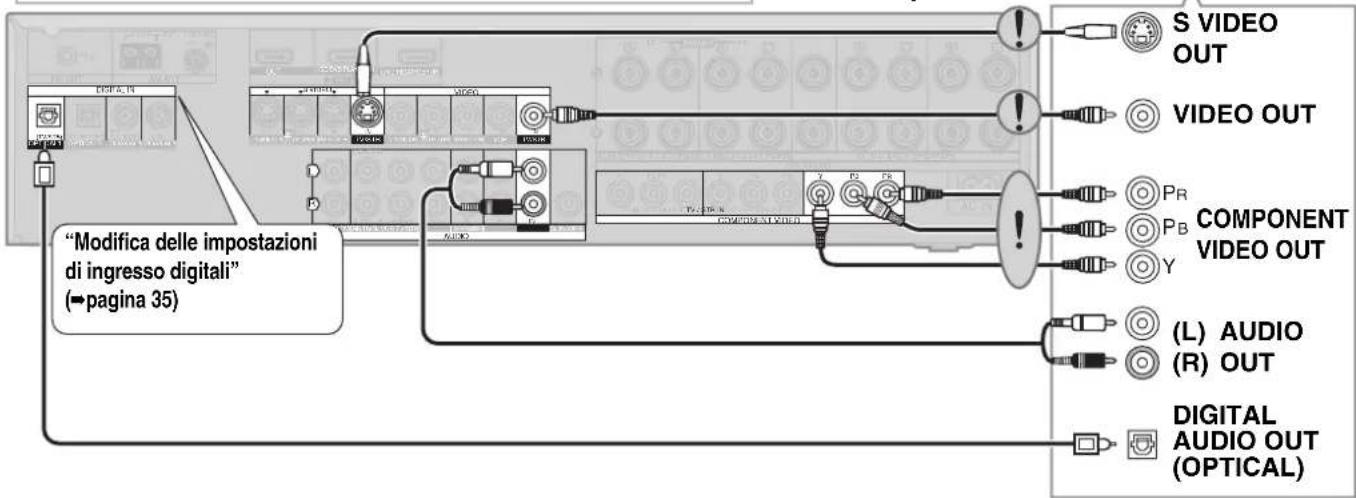

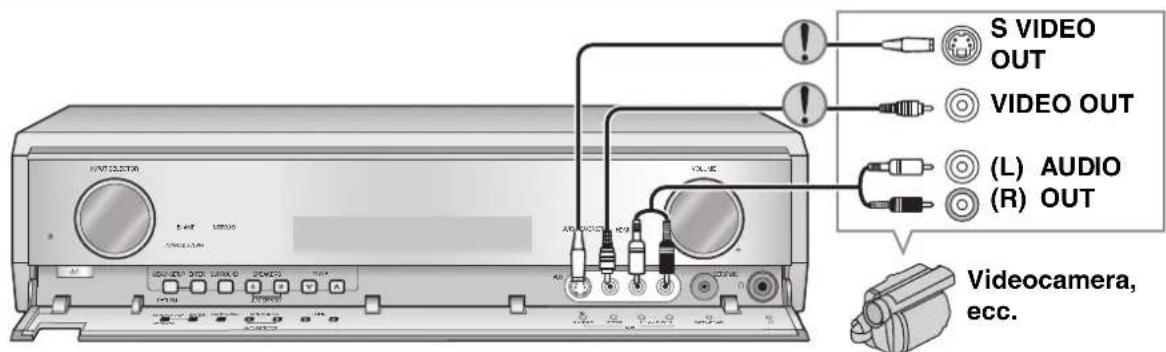

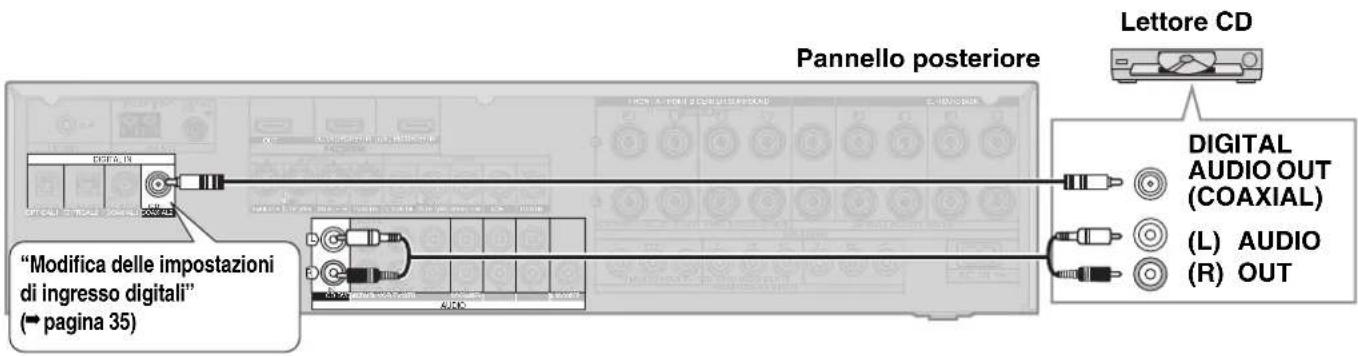

Collegamento dell'unità a un lettore CD. 19 Collegamento dell'unità a una videocamera o game player, ecc. 19

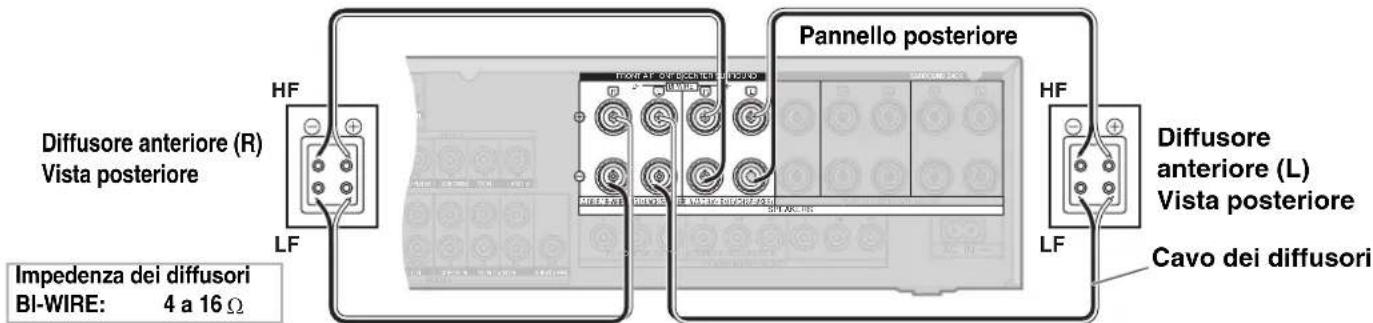

Collegamento dei diffusori Collegamento di diffusori Bi-wire 20 Configurazione delle impostazioni Bi-wire 20 Collegamento di una seconda coppia di diffusori anteriori 20

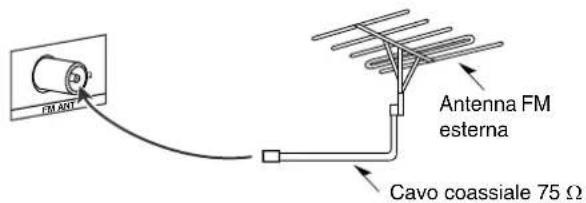

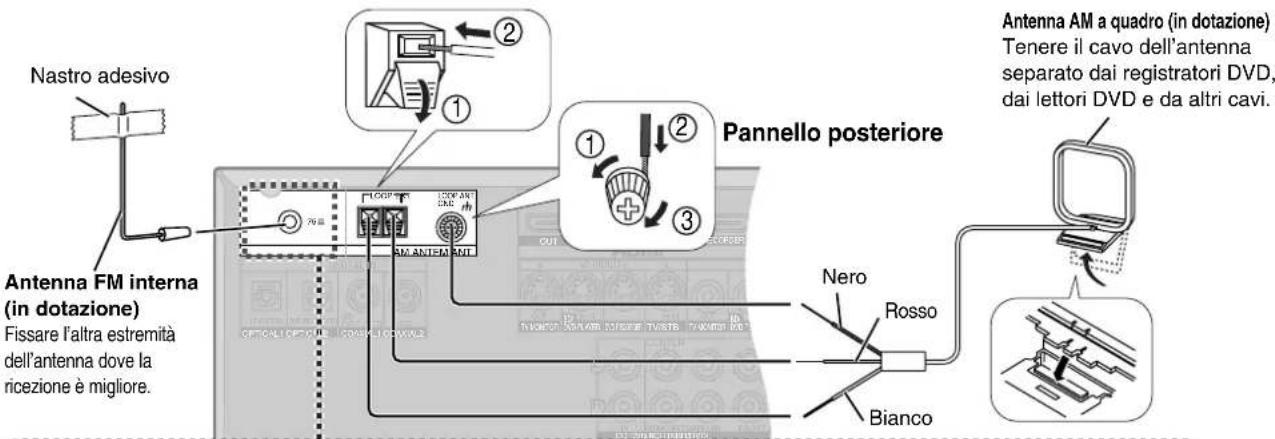

Collegamento delle antenne 21 Impostazione automatica dei diffusori mediante il microfono di impostazione. 22

Operazioni di base

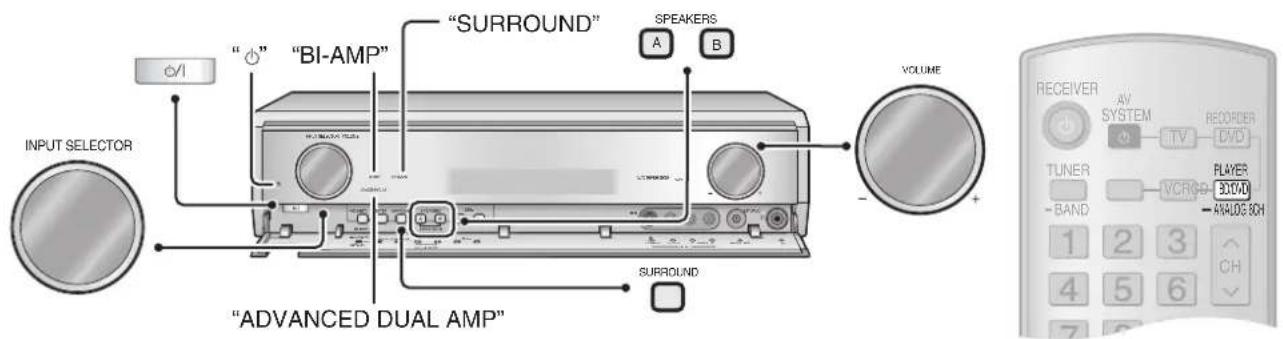

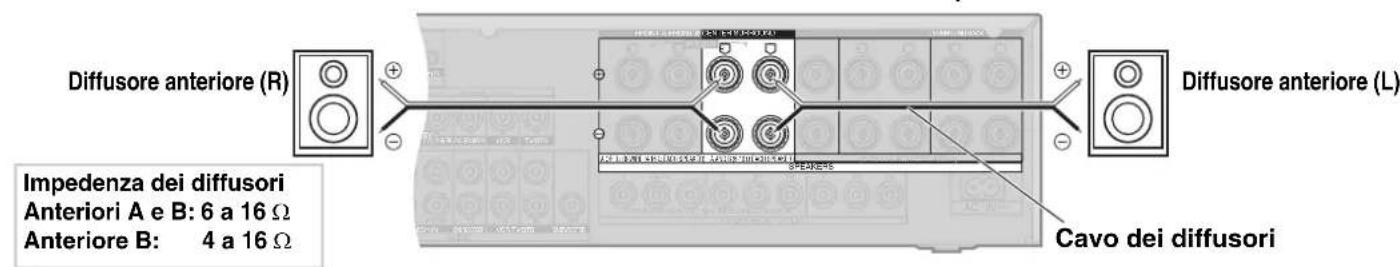

Utilizzo dell'Home Theater 24 Utilizzo di SPEAKERS B. 25 ADVANCED DUAL AMP. 25 BI-AMP 25 Riproduzione di DVD-Audio (Ascolto di sorgenti DVD-Audio mediante collegamenti digitali/Riproduzione di DVD ANALOG 6CH/Ascolto di audio a 2 canali di alta qualità) 25

Operazioni

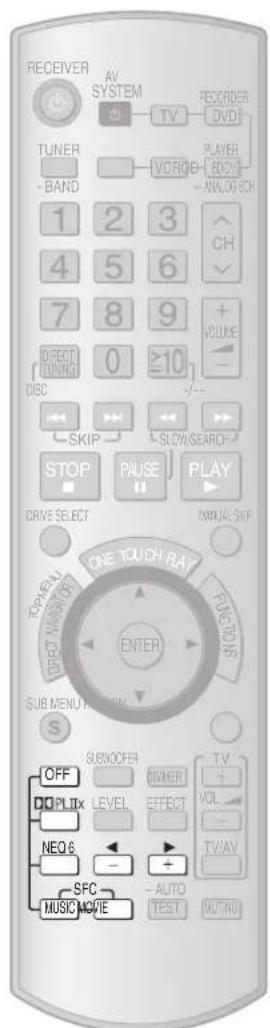

Ascolto di audio in surround Dolby Pro Logic IIx/NEO:6/SFC (Sound Field Control, controllo del campo sonoro) 26

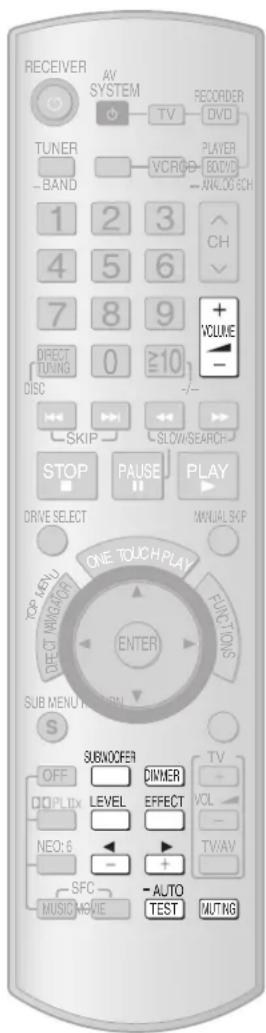

Comando a distanza degli effetti sonori/funzioni più usate

Regolazione della modalità "MUSIC" di Dolby Pro Logic IIx.....28 Regolazione della modalità NEO:6 "MUSIC" 28

Regolazione di SFC (Sound Field Control) 28

Regolazione del volume dei diffusori 29 Regolazione del livello del subwoofer 29

Disattivazione temporanea dei diffusori 29

Oscuramento del display (Dimmer) 29

Effetti sonori/Funzioni più usate

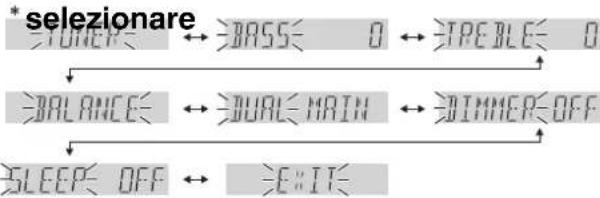

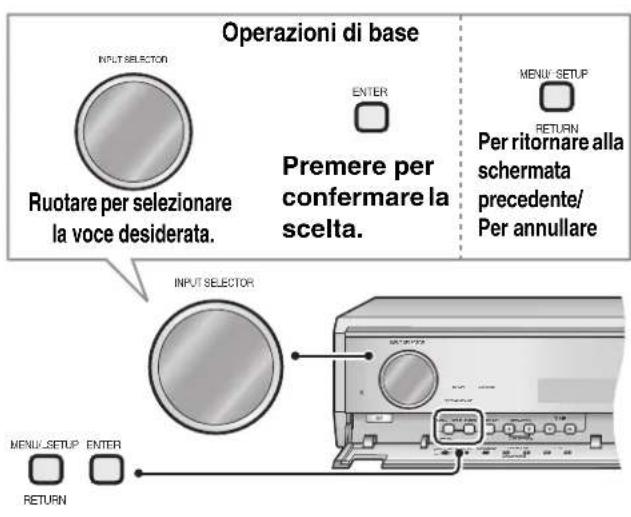

Procedura di impostazione 30

Regolazione dei bassi 31

Regolazione degli acuti 31

Bilanciamento del volume dei diffusori anteriori 31

Modifica dell'uscita audio (Dual program) 31

Regolazione della luminosità del display 31

Timer di spegnimento automatico 31

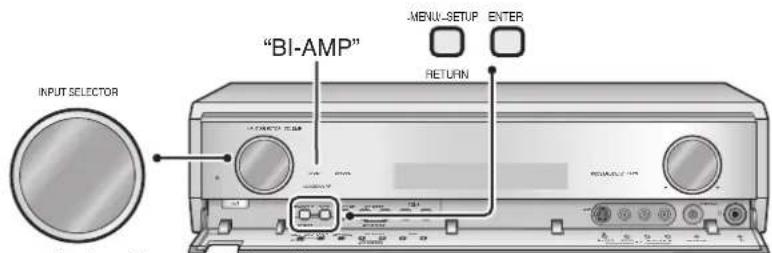

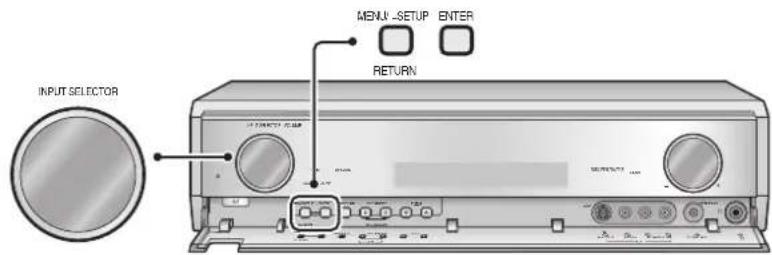

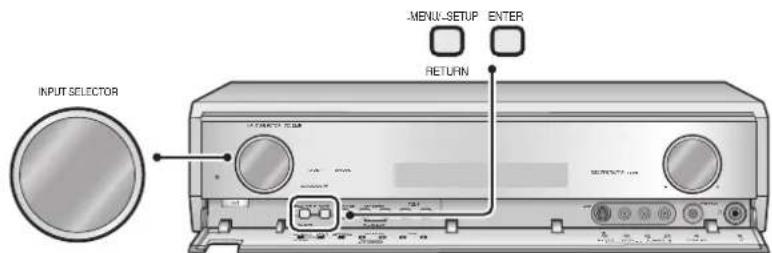

Impostazioni

Procedura di impostazione 32

Impostazione dei diffusori e della relativa dimensione 33

Impostazione delle distanze 33

Impostazione del filtro passabasso 33

Modifica delle impostazioni automatiche dei diffusori (Ripristino delle impostazioni di fabbrica dei diffusori/ Impostazione dell'unità in esclusione della regolazione automatica della polarità) 34

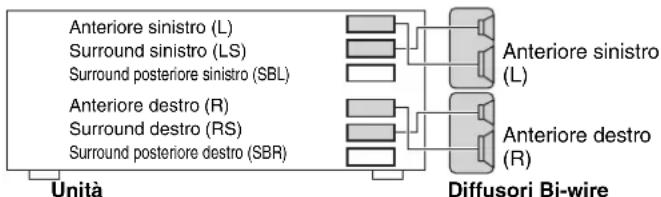

Configurazione delle impostazioni BI-AMP (Annullamento della funzione BI-AMP (con la modalità a tre amplificatori)/Regolazione del bilanciamento

Regolazione della differenza tra HF e LF) 34

Disattivazione della funzione ADVANCED DUAL AMP 34

Modifica delle impostazioni di ingresso digitali 35 Impostazione dei segnali di ingresso 35

Riduzione del consumo di energia in standby (modalità standby per risparmio energetico) 35 Impostazione dell'unità in esclusione della funzione HDAVI Control 35

Ascolto nitido a basso volume 36

Commutazione dell'attenuatore 36

Regolazione della temporizzazione audio/video 36

RESET (impostazioni di fabbrica) 36

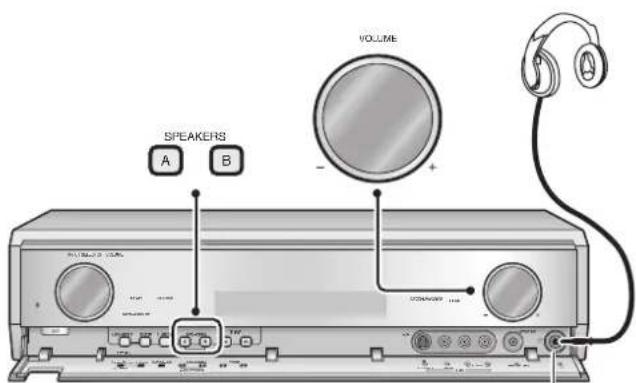

Uso delle cuffie 36

Segnali audio e funzionamento degli amplificatori 37

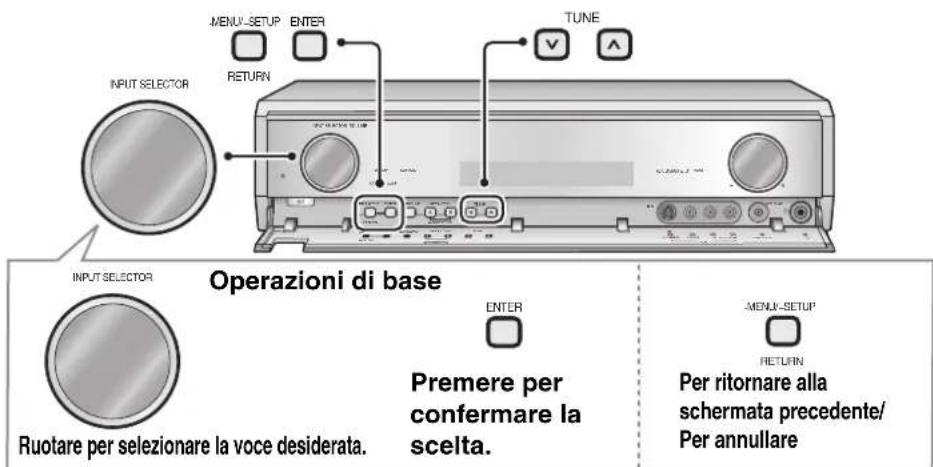

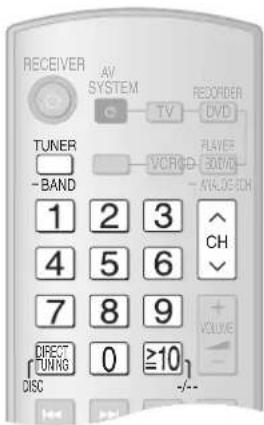

Radio

Sintonizzazione manuale 38 Assegnazione di frequenza AM 38

Preselezione delle sintonizzazioni 39

Preselezione delle stazioni 39

Ascolto delle stazioni preselezionate 39

Riduzione del rumore eccessivo 39

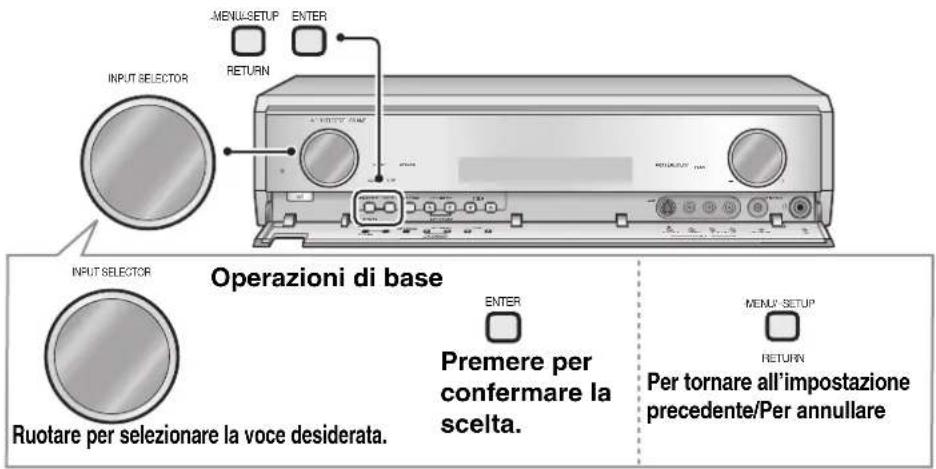

Trasmissione RDS

Scorrimento della visualizzazione 40

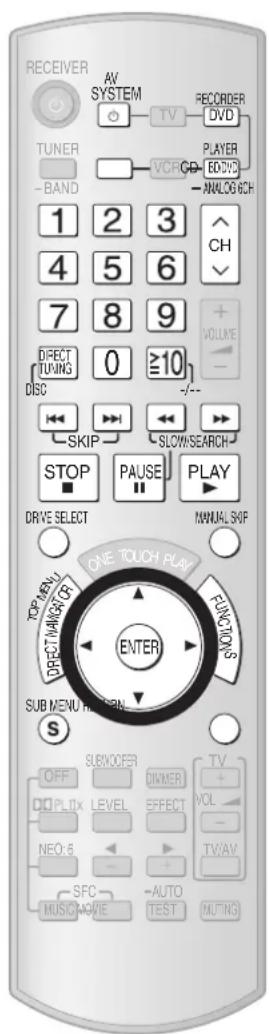

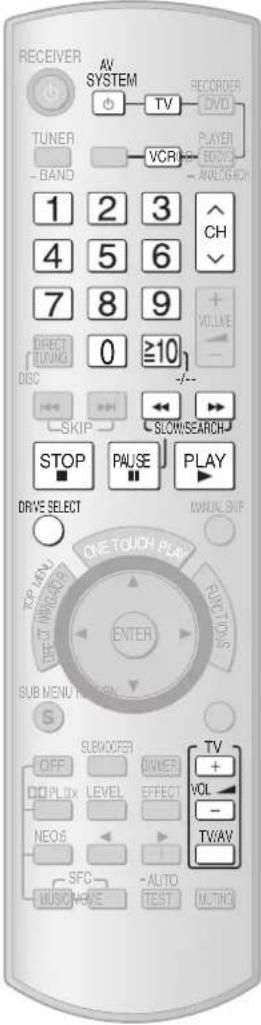

Comando a distanza di un televisore o registratore DVD, ecc.

Comando a distanza di un televisore 41

Comando a distanza di un videoregistratore 41

Comando a distanza di un registratore DVD 42

Comando a distanza di un lettore DVD 43

Comando a distanza di un lettore CD 43

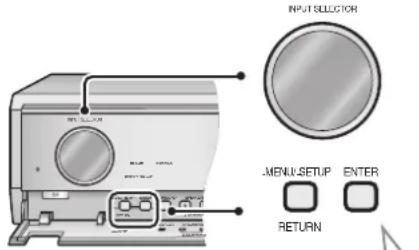

Utilizzo di due o più componenti Panasonic (sistema con minicomponenti, amplificatore AV, ecc.) 44 Immissione di un codice per l'uso di altri componenti. 44

Riferimento

Diagnostica. 45

Messaggi di guida 46

Dati tecnici. 46

Manutenzione 47

Guida ai comandi

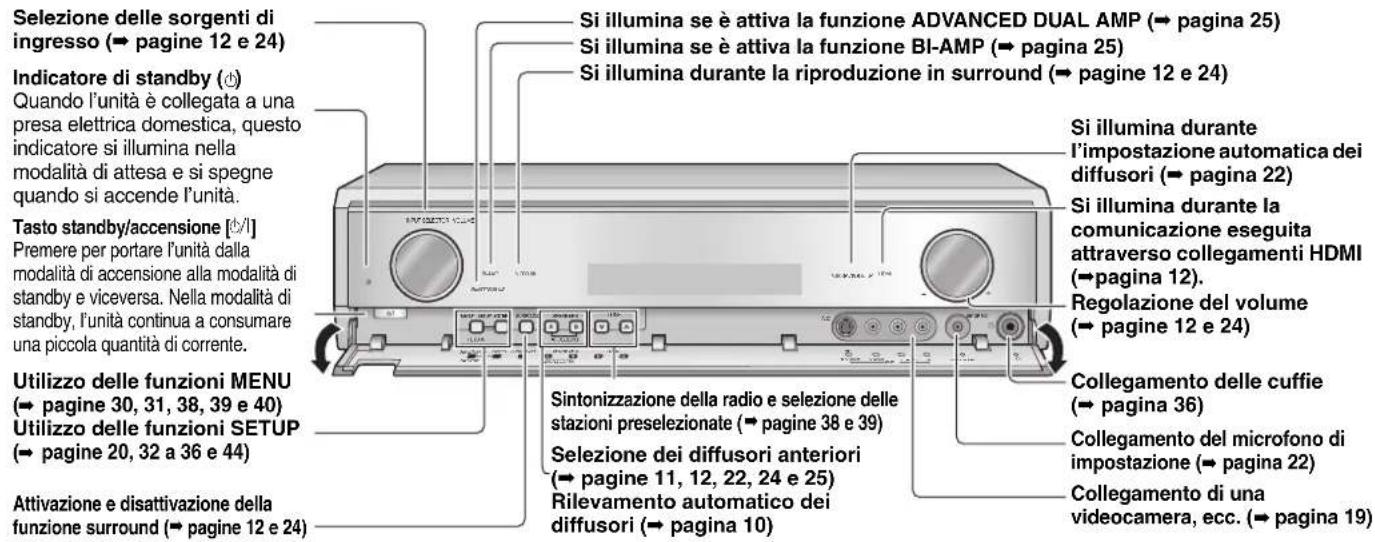

Unità principale

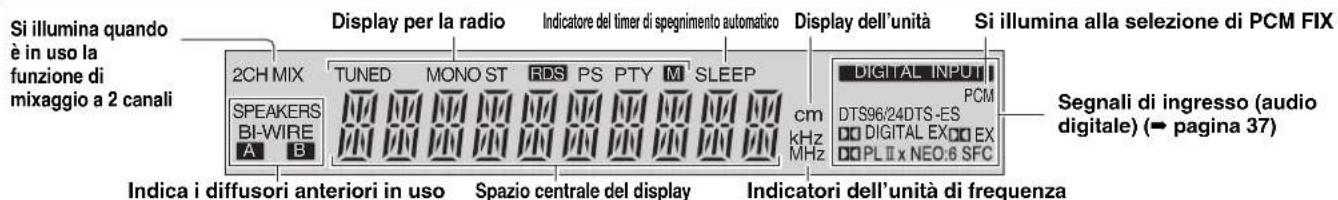

Display

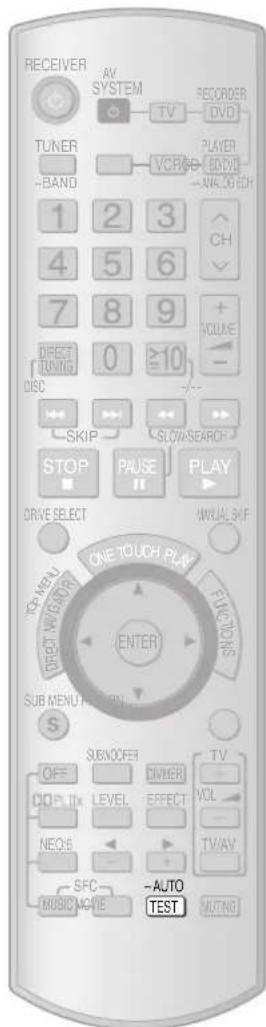

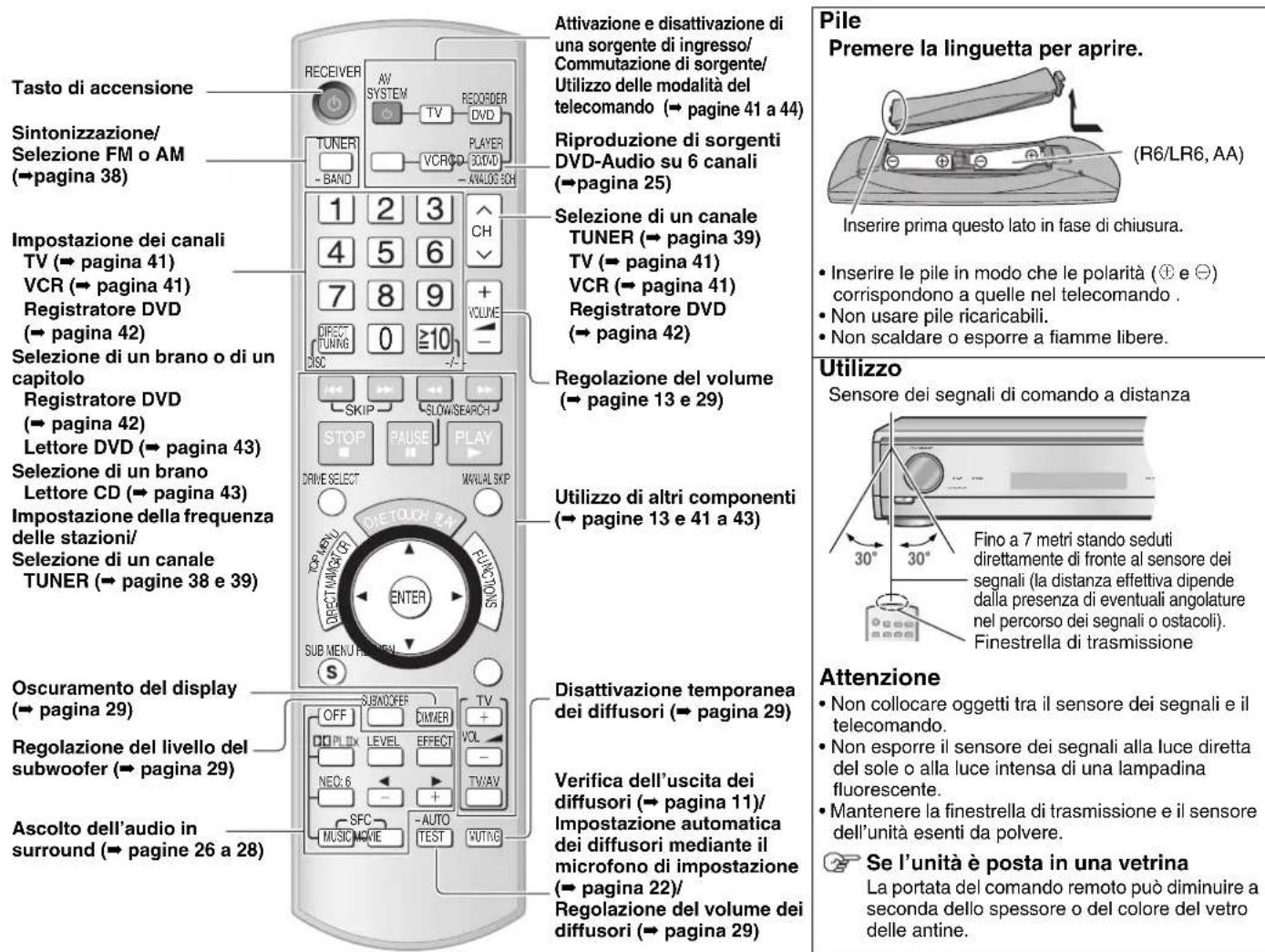

Telecomando

Guida rapida

In questa sezione vengono illustrati i metodi principali per il collegamento, l'impostazione e la riproduzione necessari per un corretto funzionamento dell'Home Theater.

• Prima di eseguire i collegamenti, spegnere tutti i componenti.
• Componenti venduti separatamente se non diversamente specificato.
• Per collegare un componente, fare riferimento alle corrispondenti istruzioni per l'uso.

Punto

1

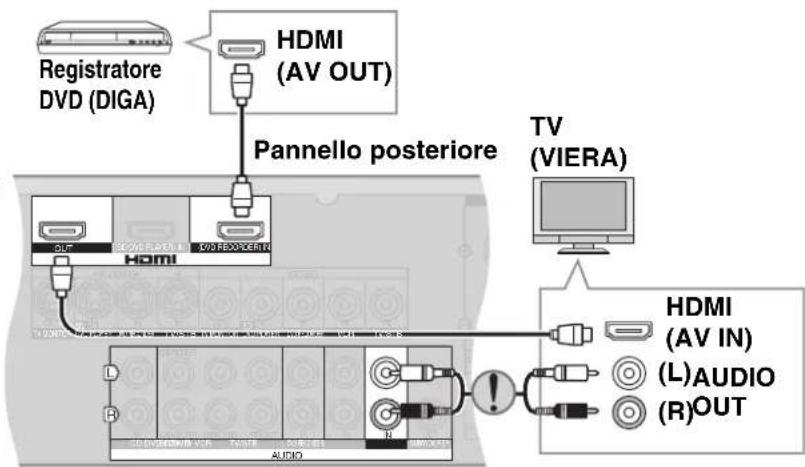

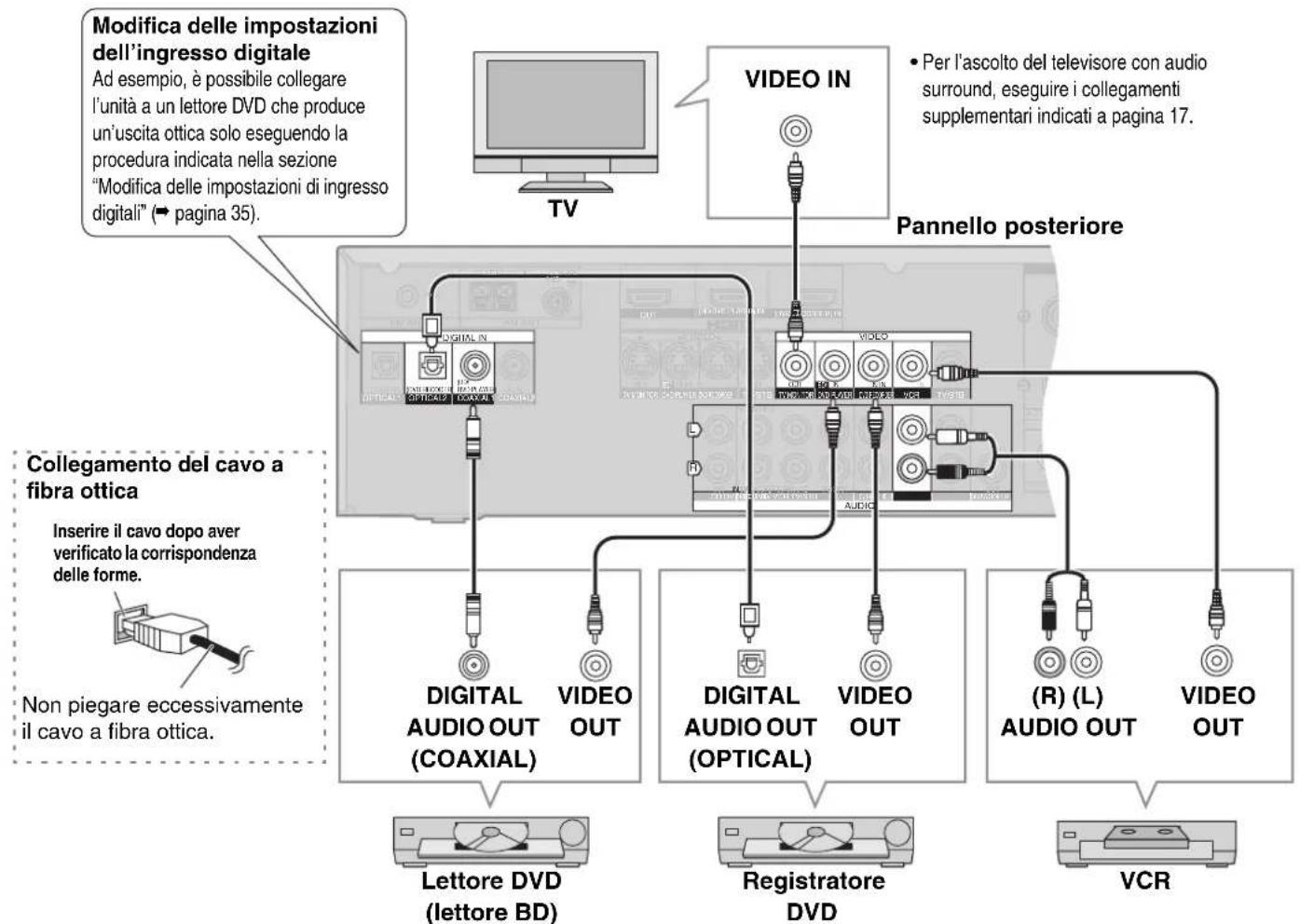

Collegamento di un televisore e un registratore/lettore DVD mediante cavi HDMI (pagina 7)

I collegamenti con cavi HDMI consentono di fruire, senza troppe complicazioni tecniche, di immagini e audio di altissima qualità.

Per effettuare i collegamenti HDMI è necessario un connettore HDMI su entrambi i componenti, vale a dire televisore e registratore DVD (lettore DVD).

Se uno o entrambi i componenti non dispongono di connettore HDMI, è possibile: Collegare i cavi ai connettori S-Video (→ pagina 15).

Collegare i cavi ai connettori del componente (→ pagina 16).

Collegare i cavi ai connettori video, in assenza dei connettori del componente o S-Video (→ pagina 14).

Punto

2

Collegamento dei diffusori (→ pagina 8)

In questa fase si esegue l'installazione e il collegamento dei diffusori.

Punto

Impostazione dei diffusori e verifica dell'uscita (→ pagina 10)

Grazie al rilevamento automatico dei diffusori, la loro impostazione risulta molto facilitata.

Dopo aver impostato i diffusori, verificarne l'uscita audio usando il segnale di test.

Punto

4

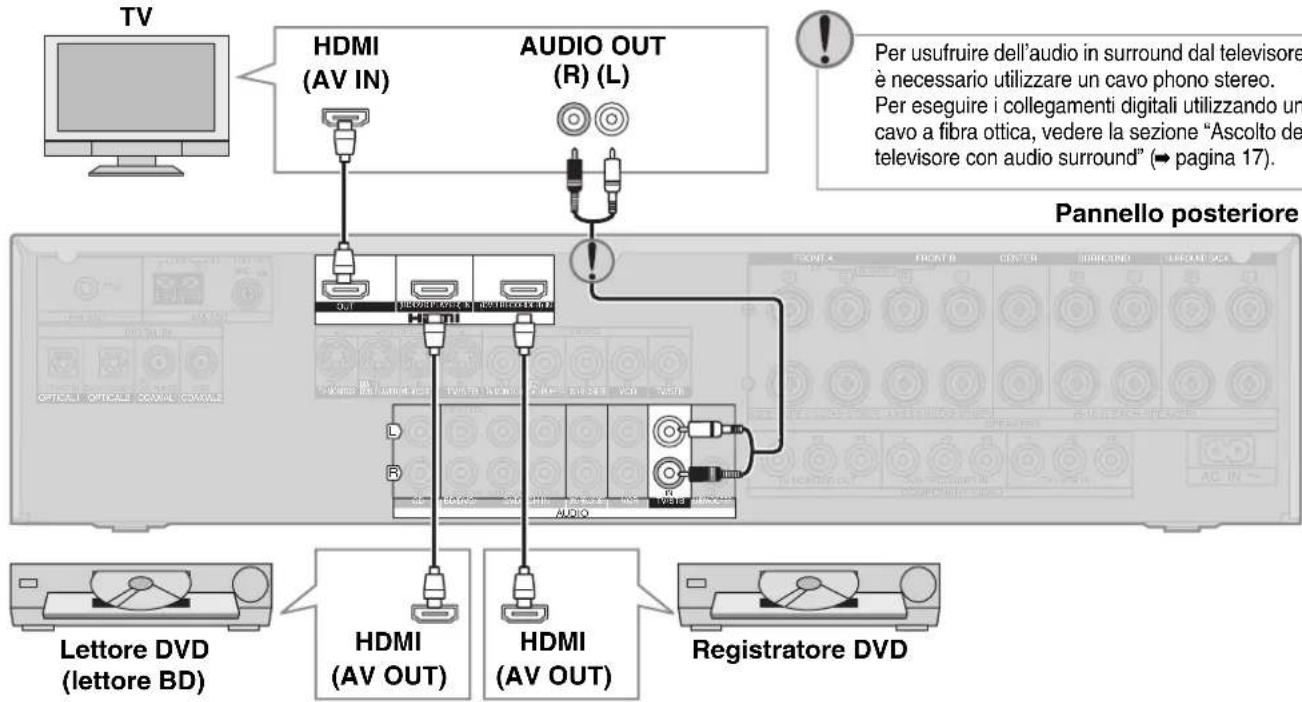

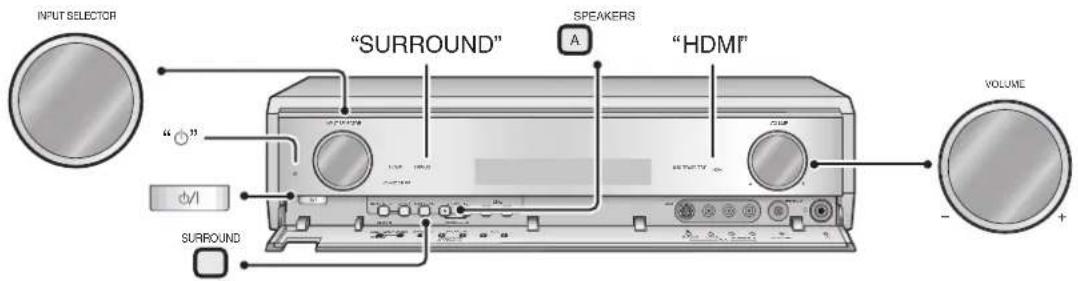

Visione di DVD o del televisore (→ pagina 12)

Si possono riprodurre DVD usufruendo dell'audio in surround.

Cavo di collegamento (tutti i cavi sono venduti separatamente)

Cavo video e audio Cavo audio
Cavo HDMI (Si consiglia di usare un cavo HDMI Panasonic.) [Numero della parte consigliata: RP-CDHG15 (1,5 m), RP-CDHG30 (3,0 m), RP-CDHG50 (5,0 m) ecc.]	Cavo phono stereo Bianco (L) Rosso (R)

Collegamenti HDMI

Il terminale di ingresso HDMI sulla parte posteriore dell'unità è conforme alle specifiche che prevedono il collegamento di un registratore DVD o di un lettore DVD. Se è collegato un altro apparecchio, l'unità potrebbe non riprodurre l'audio oppure le immagini visualizzate sull'apparecchio collegato (TV) al terminale di uscita HDMI potrebbero risultare distorte. In tal caso, vedere a pagina 19 ed eseguire i collegamenti diversi da HDMI.

È possibile ascoltare l'audio di un DVD dai diffusori del televisore se si spegne l'unità collegata seguendo la procedura indicata sopra (funzione "standby through"). Questa comoda funzione consente di riprodurre DVD anche a notte tarda.

Nota

HDMI è l'acronimo di High-Definition Multimedia Interface, interfaccia multimediale ad alta definizione.

• Il cavo HDMI consente la trasmissione di segnali digitali audio e video mediante un singolo cavo. I collegamenti HDMI permettono inoltre la trasmissione di segnali di controllo. L'unità è conforme al sistema CPPM*. È quindi in grado di trasmettere in modo digitale audio surround da sorgenti DVD-Audio. *1 Content Protection for Prerecorded Media (CPPM): questa tecnologia di protezione del copyright impedisce la copia dei file DVD-Audio.
• Si consiglia l'uso di cavi Panasonic con una lunghezza massima di 5,0 m per la riproduzione di immagini 1125p (1080p), poiché previene il degrado delle stesse. 1125p (1080p): sistema di scansione progressiva (non interlacciato) che invia 1.125 linee di scansione a 1/60 di secondo.
• Il segnale audio trasmesso mediante HDMI ha la priorità se, per il collegamento, sono in uso connettori sia HDMI che digitali (pagina 14 a 17).

Se il televisore o il registratore DVD (lettore DVD), oppure entrambi, non dispongono di connettore HDMI

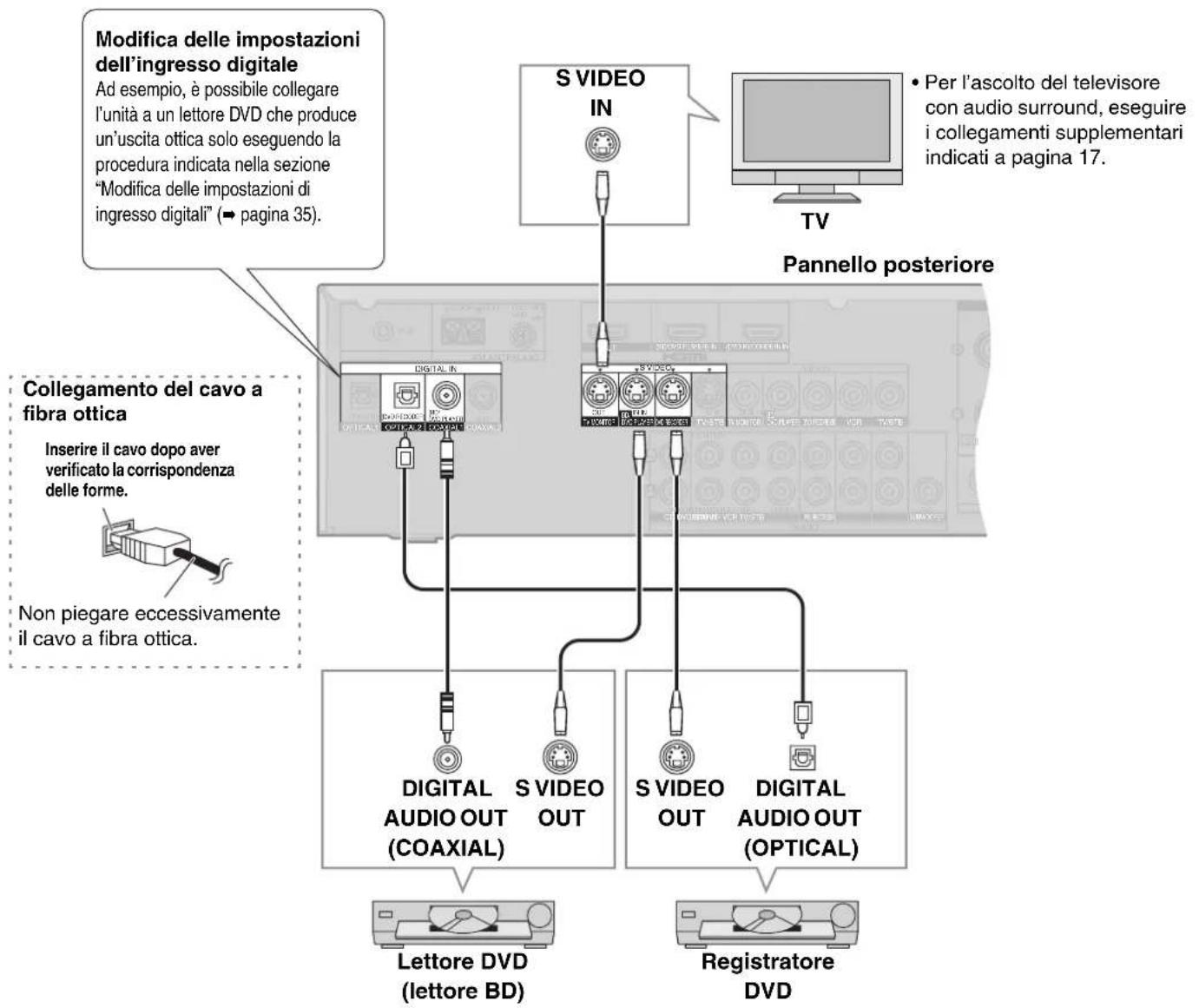

Collegare i cavi ai connettori S-Video. Vedere pagina 15.

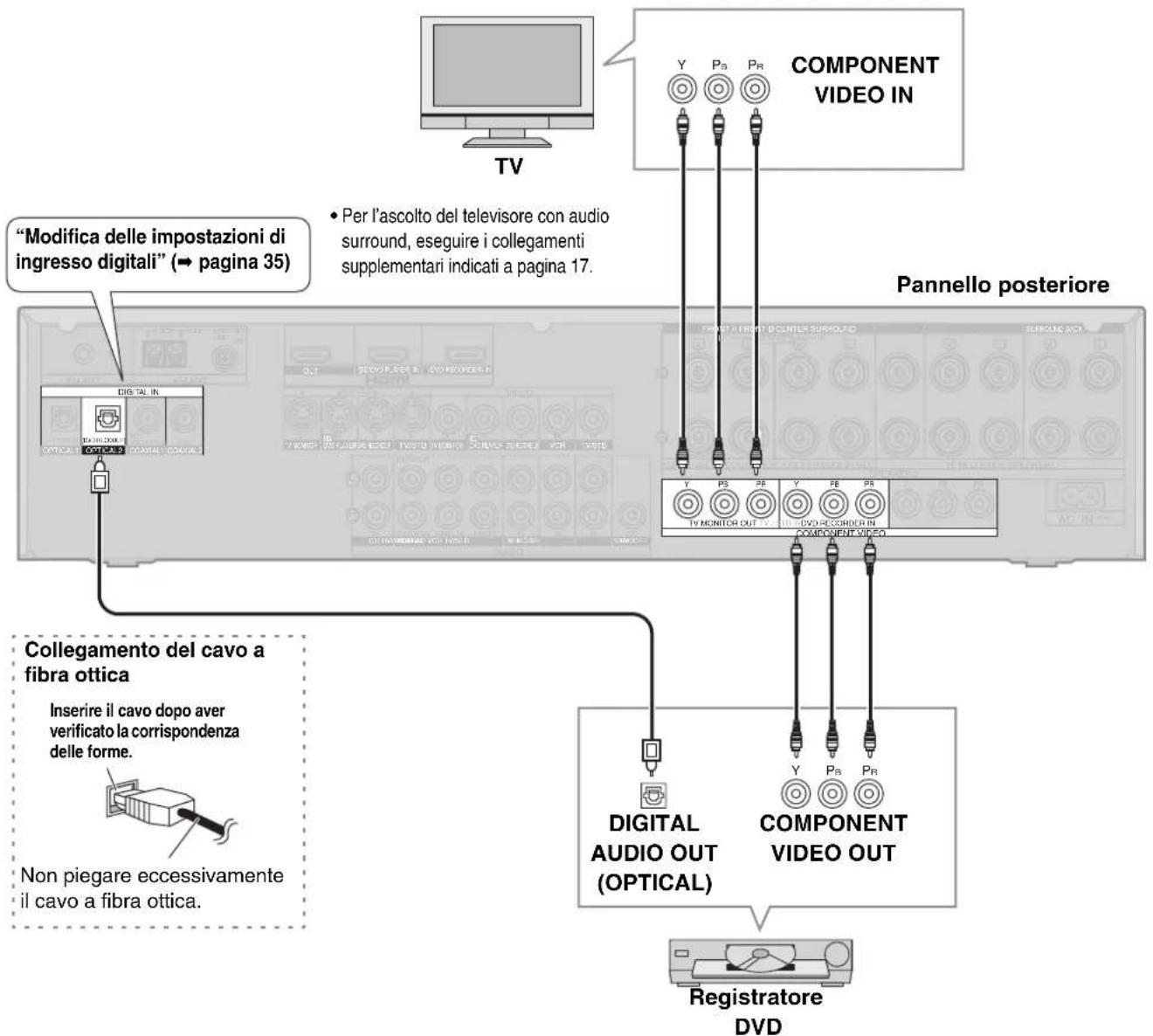

Collegare i cavi ai connettori del componente. Vedere pagina

Collegare i cavi ai connettori video. Vedere pagina 14.

Passare alla sezione "Collegamento dei diffusori" (→ pagina 8) della Guida rapida.

La configurazione ideale prevede il posizionamento di tutti i diffusori, a eccezione del subwoofer, alla stessa distanza dalla posizione di ascolto/visione.

Nel caso non sia possibile installare i diffusori alla stessa distanza, misurare la distanza effettiva da ciascun diffusore collegato alla posizione di ascolto/visione, quindi seguire le procedure indicate nella sezione "Impostazione delle distanze" (→ pagina 33) o quelle indicate nella sezione "Impostazione automatica dei diffusori mediante il microfono di impostazione" (→ pagina 22).

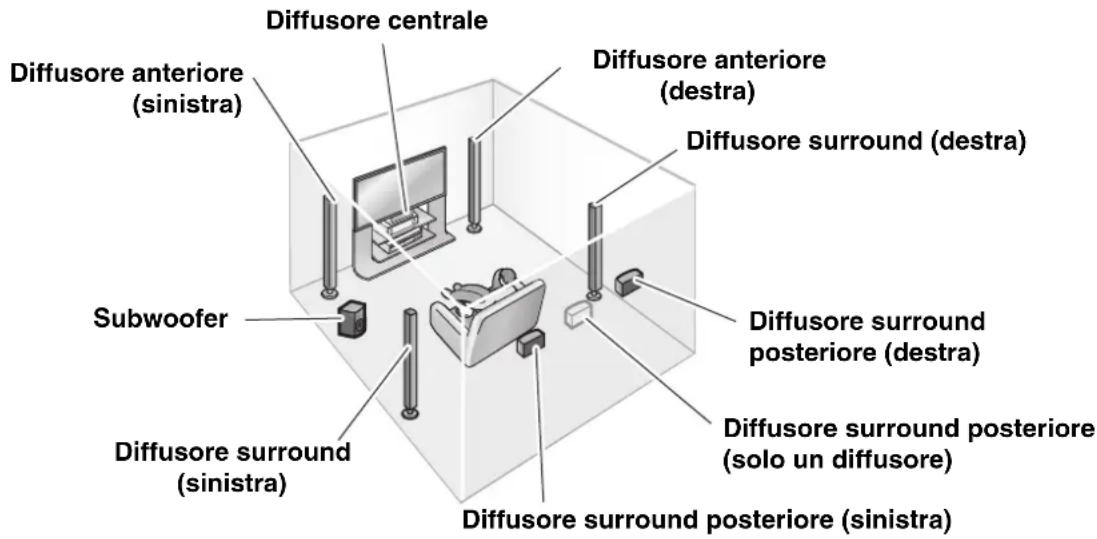

Esempio: Diffusori anteriori (2), diffusore centrale (1), diffusori surround (2), diffusori surround posteriori (1 o 2) e subwoofer

Questa disposizione è adatta alla riproduzione di sorgenti con 6.1 canali (Dolby Digital Surround EX e DTS-ES).

Questa disposizione offre la riproduzione a 7.1/6.1 canali di sorgenti a 2 canali e 5.1 canali con l'ausilio della tecnologia

Dolby Pro Logic II NEO: 6 e SFC.

Diffusori anteriori (sinistro, destro)

Sistemare i diffusori a destra e a sinistra del televisore, all'altezza delle orecchie in posizione seduta, in modo che vi sia una buona sincronizzazione tra le immagini e il suono.

Diffusore centrale

Sistemare sopra o sotto il centro del televisore. Rivolgere il diffusore verso la posizione di ascolto.

Se non si installa un diffusore centrale, l'audio normalmente assegnato a quel diffusore viene distribuito ed emesso dai diffusori anteriori.

Diffusori surround (sinistro, destro)

Sistemare ai lati o leggermente dietro la posizione di ascolto.

Se non si installano i diffusori surround, l'audio normalmente assegnato a questi diffusori viene distribuito ed emesso dai diffusori anteriori.

Diffusori surround posteriori (sinistro, destro)

Sistemare dietro la posizione di ascolto, circa un metro più in alto del livello delle orecchie.

Se non si installa nessuno dei diffusori surround posteriori, l'audio normalmente assegnato a questi diffusori viene distribuito ed emesso dai diffusori surround o dai diffusori anteriori.

Subwoofer

Il subwoofer può essere sistemato in qualsiasi posizione, purché sia a una distanza ragionevole dal televisore.

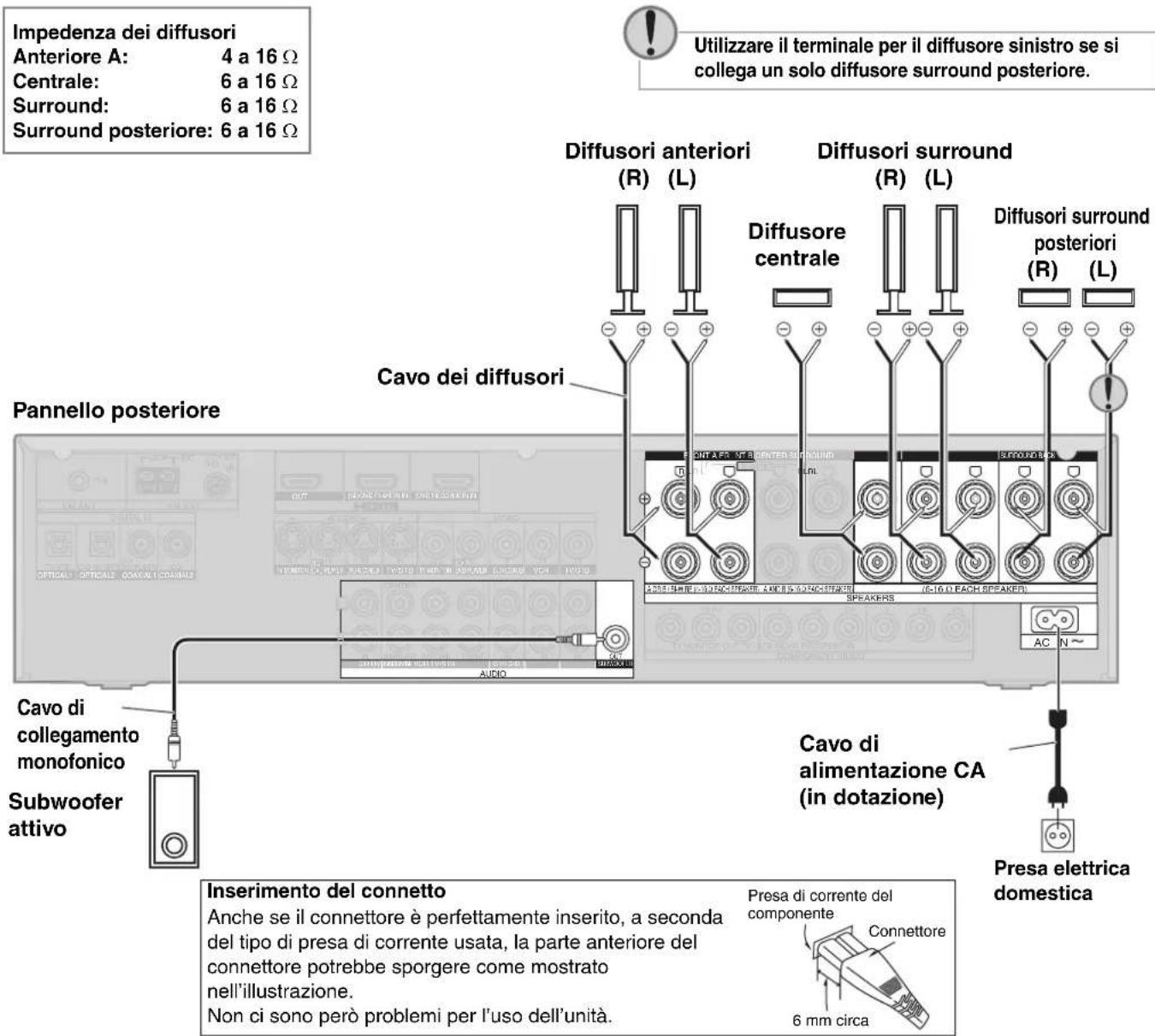

Collegamento dei cavi dei diffusori

1

Rimuovere la copertura in vinile sulla punta dei cavi dei diffusori applicando una rotazione.

2

Terminali dei diffusori

Nota

• Collegare correttamente i cavi dei diffusori ai terminali dopo aver verificato destra e sinistra, nonché e. Un collegamento errato può provocare problemi di funzionamento dell'unità.
• Non cortocircuitare i cavi dei diffusori. Questa operazione potrebbe danneggiare i circuiti.

Collegare il cavo di alimentazione CA dopo aver collegato tutti gli altri cavi.

• Il cavo di alimentazione CA in dotazione deve essere usato soltanto con questa unità. Non usarlo con altri componenti. Non usare un cavo di alimentazione CA di altri componenti con questa unità. Le impostazioni dell'unità rimangono memorizzate anche estraendo il cavo di alimentazione CA dalla presa elettrica domestica.

Dopo aver collegato un nuovo diffusore, non dimenticare di seguire la procedura indicata nella sezione "Impostazione dei diffusori e verifica dell'uscita" (→ pagina 10) o "Impostazione automatica dei diffusori mediante il microfono di impostazione" (→ pagina 22).

L'unità verifica lo stato del collegamento dei diffusori e ne configura automaticamente le impostazioni.

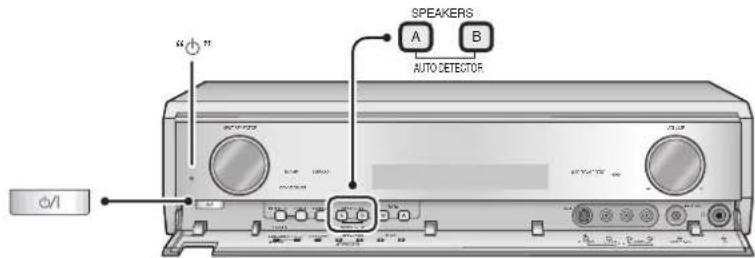

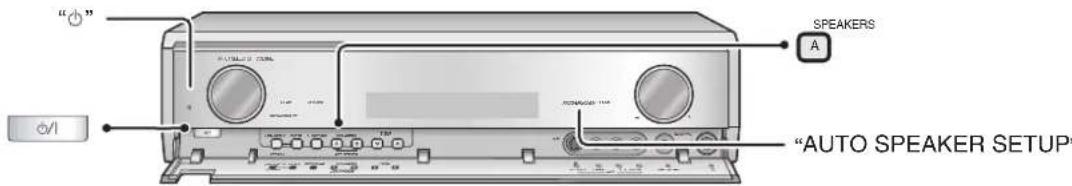

Rilevamento automatico dei diffusori

1 Per accendere l'unità, premere

L'indicatore di standby si spegne all'accensione dell'unità.

2 Per verificare la presenza del diffusore.

Premere SPEAKERS A B contemporaneamente.

Viene avviata la rilevazione automatica dei diffusori.

L'unità controlla la presenza del diffusore centrale, dei diffusori surround, dei diffusori surround posteriori e del subwoofer nell'ordine indicato. (Lo stato di collegamento per gli altoparlanti anteriori è sempre presente.)

7 DIFFUSORI Il display mostra il numero di diffusori rilevati (escluso il subwoofer).

Il display mostra i diffusori collegati.

(ad esempio) ↓ Al termine del rilevamento automatico, sul display riappaiono i dati originali.

Visualizzazione dei diffusori

L:Anteriore sinistro C:Centrale R:Anteriore destro S:Surround

Sul display potrebbero essere visualizzati messaggi "WARNING" in base ai risultati del rilevamento.

CHECK CONNECTION TO SRL SPEAKER	L'unità ha rilevato il diffusore surround posteriore destro, ma non quello sinistro. Utilizzare il terminale per il diffusore sinistro se si collega un solo diffusore surround posteriore (→ pagina 9).
NEED TO CONNECT LS:PS SPEAKERS	L'unità non è in grado di rilevare i diffusori surround sinistro e destro. Collegare i diffusori surround all'unità in modo analogo ai diffusori surround posteriori.
CHECK CONNECTIONS TO LS:PS SPEAKERS	L'unità non è in grado di rilevare uno dei due diffusori surround. Controllare i collegamenti dei diffusori.

Nota

• Il rilevamento automatico potrebbe non funzionare, a seconda dei diffusori e dei cavi in uso. In questo caso, configurare manualmente le impostazioni dei diffusori (▶ pagina 33).
• Queste impostazioni rimangono valide fino allo spegnimento dell'unità. L'unità prende in considerazione sette diffusori e un subwoofer collegati all'unità (impostazioni di fabbrica) se non si effettuano queste operazioni.
• Eseguire le operazioni indicate sopra per il collegamento di un nuovo diffusore.

Verifica dell'uscita dei diffusori

Dopo aver impostato i diffusori, verificarne l'uscita audio mediante il segnale di test.

1 Per selezionare "SPEAKERS A" Premere per attivare "". A

Quando è selezionata solo l'impostazione SPEAKERS A

Quando sono selezionate le impostazioni SPEAKERS A e SPEAKERS B

2 Per verificare l'uscita dei diffusori, premere AUTO TEST.

• Regolare il volume dei diffusori anteriori sul normale livello di ascolto.
• Il segnale di test viene prodotto da un diffusore alla volta ogni due secondi, nell'ordine indicato di seguito.

• Se si seleziona solo SPEAKERS B, il segnale di test non viene prodotto.

Diffusore

Visualizzazione dei diffusori

L: Anteriore sinistro C: Centrale R: Anteriore destro

RS: Surround destro LS: Surround sinistro

SBR: Surround posteriore destro SBL: Surround posteriore sinistro

(se si collega un solo diffusore surround posteriore)

SW: Subwoofer

3 Per arrestare il segnale di test, premere AUTO TEST.

Nota

• I diffusori scollegati non emettono alcun segnale di test.
• Verificare i collegamenti ed eseguire nuovamente il rilevamento automatico dei diffusori nel caso che un diffusore collegato non produca il segnale di test. (→ pagina 9 e 10)
• Se sono collegati diffusori Bi-wire (→ pagina 20), premere [SPEAKERS A] o [SPEAKERS B] per attivare “A B”.

Regolazione fine delle impostazioni

Regolazione automatica di più impostazioni

Impostazione manuale dei diffusori

Utilizzando il microfono di impostazione, l'unità regola automaticamente le distanze dei diffusori, la polarità, le dimensioni, il filtro passabasso, nonché la frequenza e i livelli (→ pagina 22). "Regolazione del volume dei diffusori" (→ pagina 29) "Impostazione dei diffusori e della relativa dimensione" (→ pagina 33) Impostazione delle distanze (→ pagina 33) "Impostazione del filtro passabasso" (→ pagina 33)

Visione di DVD o del televisore

Preparazione: accendere il televisore e attivare la modalità di ingresso del televisore (per "HDMI" e altri).

Per accendere l'unità

Premere

Si illumina l'indicatore "SURROUND" (impostazione di fabbrica).

L'indicatore di standby si spegne all'accensione dell'unità.

Per selezionare "SPEAKERS A"

Premere per attivare " ".

SPEAKERS

3 Per selezionare "DVR", "BD/DVD" o "TV/STB"

Ruotare

• Se il nome dei terminali e dei componenti che si desidera utilizzare per la riproduzione non coincidono, selezionare il terminale collegato.

Nota: È inoltre possibile selezionare la sorgente di ingresso utilizzando il telecomando (vedere pagina 5).

4 Attivare il DVD o il televisore.

• Se la comunicazione avviene mediante collegamenti HDMI, si illumina l'indicatore "HDMI".

Per regolare il volume

Ruotare

VOL 50 dB

Intervallo volume:

--dB (min.),

• 79 dB a 0 dB (max.)

Per concludere la visione

Ridurre il volume e premere [φ /1] per porre l'unità in modalità standby.

Nota

A ogni pressione di [SURROUND], la modalità di riproduzione passa da stereo a due canali a surround.

L'indicatore "SURROUND" è spento durante la riproduzione a due canali.

Riproduzione di sorgenti mediante lettore CD e altri componenti

Vedere pagina 24.

Controllo con HDMI (HDAVI Control™)

Che cos'è l'HDAVI Control?

L'HDAVI Control è una funzione che offre operazioni collegate tra questa unità e un televisore (VIERA) o registratore DVD (DIGA) Panasonic con HDAVI Control. Questa funzione può essere utilizzata collegando i componenti con il cavo HDMI. Per i dettagli operativi, consultare le istruzioni d'uso del componente collegato.

Preparazione

1 Collegare l'unità a un televisore (VIERA) e a un registratore DVD (DIGA) Panasonic con HDAVI Control utilizzando il cavo HDMI. (Si consiglia l'uso di cavi HDMI Panasonic. Non è possibile utilizzare cavi HDMI non compatibili.) 2 Eseguire sul televisore (VIERA) le impostazioni necessarie per attivare la funzione HDAVI Control. 3 Attenersi alla procedura indicata di seguito per verificare che l'unità esegua correttamente l'identificazione dei componenti collegati.

1) Accendere tutti i componenti. 2) Spegnere il televisore (VIERA) e riaccenderlo. 3) Portare l'ingresso del componente su "DVR" e accertarsi che le immagini sul televisore (VIERA) siano visualizzate in modo corretto. (Ripetere questi passi dopo la modifica dei collegamenti o delle impostazioni.)

Per usufruire dell'audio in surround dal televisore, è necessario utilizzare un cavo phono stereo.

Utilizzo dell'Home Theater mediante operazioni one-touch

Rivolgere il telecomando verso il registratore DVD (DIGA) e premere

Le seguenti operazioni vengono eseguite automaticamente alla pressione del tasto [ONE TOUCH PLAY].

1 Il registratore DVD si accende e inizia a riprodurre il supporto registrato nell'unità selezionata (es. HDD, DVD). 2 Il televisore si spegne e l'ingresso TV cambia. 3 Alla riaccensione dell'unità, viene avviata la riproduzione surround e la sorgente di ingresso passa a "DVR".

Per regolare il volume: Premere

Inoltre, è possibile regolare il volume utilizzando il telecomando del televisore (VIERA). (Sul televisore viene visualizzato un messaggio relativo all'operazione di regolazione del volume.) - Premere [SKIP] e avviare di nuovo la riproduzione di un disco DVD o di un programma televisivo registrato se la riproduzione non comincia dall'inizio.

Nota

Si spegne solo questa unità quando viene disattivata. Tutti i componenti collegati compatibili con HDAVI Control rimangono accesi. - Quando si spegne l'unità, l'uscita audio passa automaticamente ai diffusori del televisore (VIERA).

Quando si accende l'unità, l'uscita audio proveniente dal registratore DVD (DIGA) passa dai diffusori del televisore (VIERA) ai diffusori collegati all'unità.

• Se si imposta il televisore (VIERA) perché l'audio venga emesso dall'unità, quest'ultima si accende e i diffusori ad essa collegati iniziano a emettere l'audio.
• Questa unità si spegne automaticamente allo spegnimento del televisore (VIERA). (L'operazione non è disponibile se sull'unità si imposta la sorgente di ingresso "TUNER" o "CD".) L'ingresso dell'unità passa automaticamente a "DVR" quando la sorgente viene riprodotta dal registratore DVD.
• Se le immagini sono presentate con ritardo rispetto all'audio, selezionare "ON" come indicato nella sezione "Regolazione della temporizzazione audio/video" (→ pagina 36).
• Per impostare l'unità in esclusione della funzione HDAVI Control, vedere pagina 35.

Ascolto di audio dal televisore

La sorgente di ingresso dell'unità passa a "TV/STB" se si seleziona un canale televisivo o si utilizza il televisore in altro modo (→ pagina 41).

Collegamenti

Collegamento dei cavi ai connettori video e audio (per l'uso con teilevisore, registraratore DVD,lettoreDVDe VCR)
Cavo di collegamento(tutti i cavi sono venduti separamente)
Cavo video Cavo SCART
Cavo di collegamento video Cavo SCART	a 21 pin
	Usare per il collegamento di componenti provvisti dipresa SCART a 21 pin.
Cavo audio
Cavo a fibra ottica	Cavo coassiale	Cavo phono stereo

• Il segnale video in ingresso deve essere fatto uscire soltanto attraverso un terminale di uscita dello stesso tipo.
• Per il collegamento dell'unità a un ricevitore via cavo o satellitare, vedere a pagina 19.

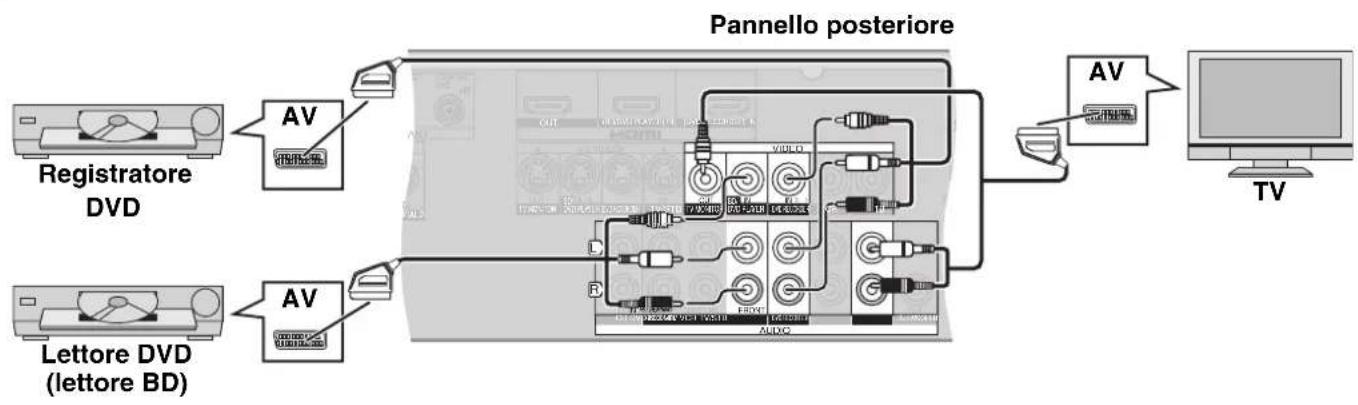

Collegamento con cavo SCART a 21 pin

• Prima di eseguire i collegamenti, spegnere tutti i componenti.
• Componenti venduti separatamente se non diversamente specificato.
• Per collegare un componente, seguire le corrispondenti istruzioni per l'uso.

Collegamento dei cavi ai connettori S-Video e audio (per l'uso con televisore, registratore DVD e lettore DVD)

Cavo di collegamento (tutti i cavi sono venduti separatamente)

Cavo video
Cavo di collegamento S-VIDEO
Cavo audio
Cavo a fibra ottica	Cavo coassiale

Nota

Il segnale video in ingresso può essere fatto uscire soltanto attraverso un terminale di uscita dello stesso tipo. - Per il collegamento dell'unità a un ricevitore via cavo o satellitare, vedere a pagina 19.

Collegamenti

Collegamento dei cavi ai connettori dei componenti e audio (per l'uso con televisore e registratore DVD)

I terminali Component Video possono produrre colori più accurati rispetto ai connettori S-Video (→ pagina 15).

Cavo di collegamento (tutti i cavi sono venduti separatamente)

Cavo video Cavo audio
Cavo di collegamento video	Cavo a fibra ottica

Terminali Component video

I terminali Component Video (terminali video con differenza di colore) emettono separatamente i segnali rosso (PR), blu (PB) e di luminanza (Y) in uscita. Per questo motivo, il colore viene riprodotto con maggiore nitidezza.

Nota

• Il segnale video in ingresso può essere fatto uscire soltanto attraverso un terminale di uscita dello stesso tipo. Per il collegamento dell'unità a un ricevitore via cavo o satellitare, vedere a pagina 19.
• Prima di eseguire i collegamenti, spegnere tutti i componenti.
• Componenti venduti separatamente se non diversamente specificato.
• Per collegare un componente, seguire le corrispondenti istruzioni per l'uso.

Altri collegamenti

Cavo di collegamento (tutti i cavi sono venduti separatamente)

Cavo video
Cavo di collegamento video
Cavo audio
Cavo a fibra ottica Cavo phono stereo

Ascolto del televisore con audio surround

Effettuare i seguenti collegamenti, oltre a quelli indicati alle pagine da 14 a 16. - I diffusori producono audio quando vengono effettuati collegamenti per l'uscita audio digitale (OPTICAL) o l'uscita audio analogica. Effettuare i collegamenti secondo i componenti a disposizione e le proprie preferenze. - Utilizzare il cavo a fibra ottica per i collegamenti se il televisore dispone del terminale di uscita digitale.

Collegamento del cavo a fibra ottica

Inserire il cavo dopo aver verificato la corrispondenza delle forme.

Non piegare eccessivamente il cavo a fibra ottica.

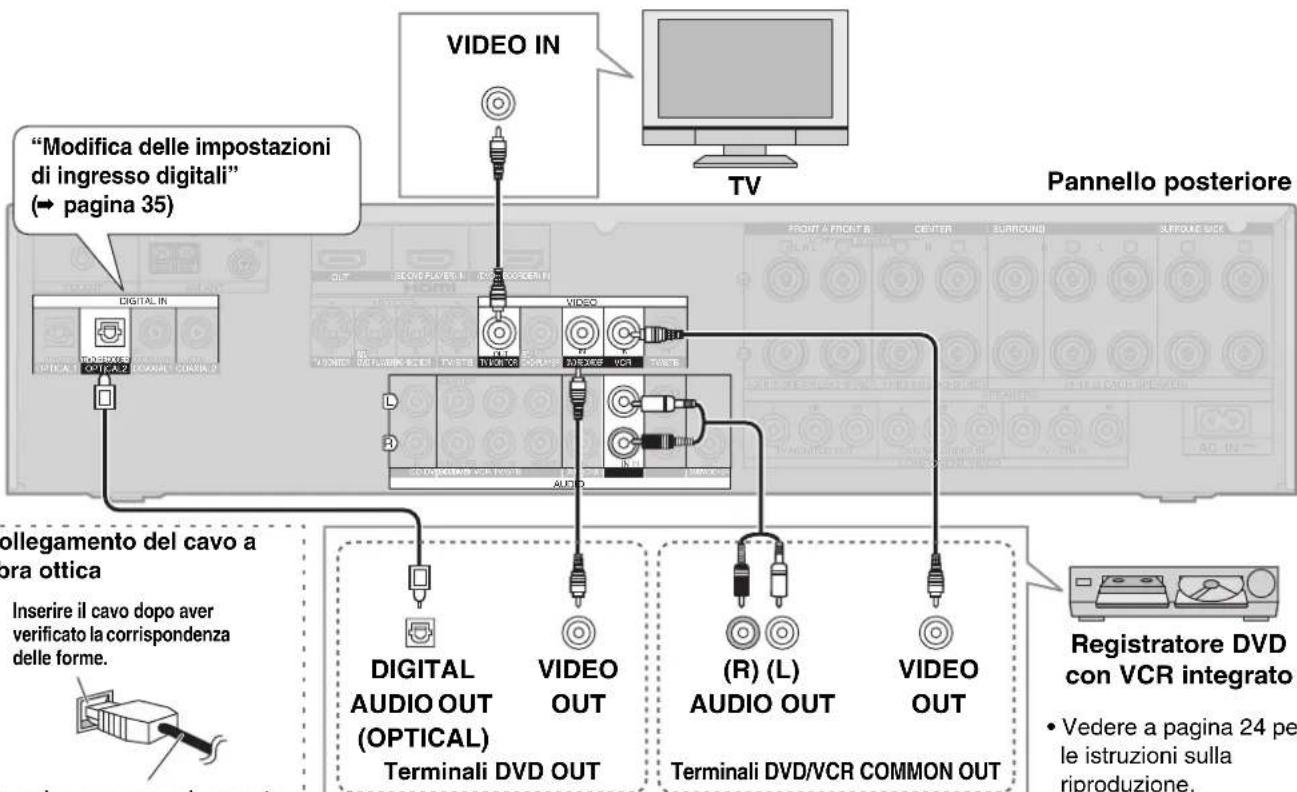

Collegamento a un registratore DVD con VCR integrato

Collegamenti

Altri collegamenti Cavo di collegamento (tutti i cavi sono venduti separatamente)

Cavo video
Cavo di collegamento video	Cavo di collegamento S-VIDEO
Cavo audio
Cavo a fibra ottica	Cavo coassiale	Cavo phono stereo Bianco(L) Rosso(R)

Ascolto di suono analogico

Effettuare i collegamenti analogici secondo i componenti a disposizione e le proprie preferenze. Per informazioni sui collegamenti video, vedere alle pagine da 14 a 16.

Pannello posteriore

Ascolto di suono analogico di alta qualità utilizzando dischi DVD-Audio (collegamenti a sei canali analogici DVD)

Pannello posteriore

• Vedere a pagina 25 per le istruzioni sulla riproduzione.
• Prima di eseguire i collegamenti, spegnere tutti i componenti.
• Componenti venduti separatamente se non diversamente specificato.
• Per collegare un componente, vedere le corrispondenti istruzioni per l'uso.

Collegamento dell'unità a un ricevitore via cavo o satellitare, ecc.

Effettuare i collegamenti per l'uscita audio digitale (OPTICAL) o l'uscita audio analogica secondo i componenti a disposizione e le proprie preferenze.

Utilizzare cavi dello stesso tipo del cavo video impiegato per il collegamento dell'unità al televisore. - Vedere alle pagine 14 a 16 per informazioni sul collegamento dell'unità al televisore.

Ricevitore via cavo o satellitare, ecc.

Collegamento dell'unità a un lettore CD

Effettuare i collegamenti per l'uscita audio digitale (COAXIAL) o l'uscita audio analogica secondo i componenti a disposizione e le proprie preferenze.

Collegamento dell'unità a una videocamera o game player, ecc.

Usare questi terminali per collegare componenti che si desidera utilizzare solo momentaneamente.

• Utilizzare un cavo dello stesso tipo del cavo video impiegato per il collegamento dell'unità al televisore.
• Vedere alle pagine 14 a 16 per informazioni sul collegamento dell'unità al televisore.

Collegamenti

Collegamento dei diffusori

Vedere le pagine 8 e 9 per la sistemazione e il collegamento dei diffusori in base al loro numero.

Collegamento di diffusori Bi-wire

I diffusori Bi-wire dispongono di terminali di collegamento separati per i segnali in alta frequenza e in bassa frequenza.

La funzione Bi-wire impedisce che i segnali in alta e bassa frequenza interferiscano tra loro, e offre una riproduzione con elevata qualità sonora. HF e LF indicano rispettivamente le alte frequenze e le basse frequenze. - Selezionare "YES" nella seguente sezione "Configurazione delle impostazioni Bi-wire" quando si collegano all'unità diffusori Bi-wire. I diffusori non producono suoni adeguati se questa impostazione non viene configurata.

Nota

Verificare che i terminali HF dei diffusori siano collegati ai terminali FRONT B dell'unità e che i terminali LF dei diffusori siano collegati ai terminali FRONT A. - Quando si riproducono sorgenti contenenti audio analogico e segnali PCM a 2 canali, amplificatori diversi per l'alta frequenza e la bassa frequenza producono audio stereo BI-AMP più chiaro e di migliore qualità (→ pagina 25).

Configurazione delle impostazioni Bi-wire

1 Tenere premuto [-MENU/-SETUP, RETURN] per circa due secondi per accedere alle impostazioni.

2 Selezionare e confermare la scelta.

3 Selezionare e confermare la scelta.

YES: se sono collegati diffusori Bi-wire

NO: se non sono collegati diffusori Bi-wire

Impostazione di fabbrica: NO

4 Selezionare e concludere l'impostazione.

Nota

Per le impostazioni dettagliate, vedere la sezione "Configurazione delle impostazioni BI-AMP" (→ pagina 34).

Collegamento di una seconda coppia di diffusori anteriori

Effettuare i seguenti collegamenti quando si desidera installare una seconda coppia di diffusori in un'altra stanza, per ascoltarvi la musica.

Pannello posteriore

Nota

L'impostazione automatica dei diffusori mediante il microfono di impostazione (→ pagina 22) non riguarda i diffusori collegati ai terminali FRONT B. Se è selezionato "SPEAKERS B", l'unità si predispone automaticamente solo per la selezione di "SPEAKERS A" e utilizza la configurazione relativa all'impostazione automatica dei diffusori. - Selezionare "SPEAKERS B" per ascoltare l'audio dai diffusori collegati ai terminali FRONT B (→ pagina 25). - Se si seleziona esclusivamente "SPEAKERS B", viene effettuata la riproduzione a 2 canali. Se si usa una sorgente surround, l'audio inviato a tutti i diffusori viene trasmesso dai diffusori anteriori sinistro e destro (2CH MIX).

Collegamento delle antenne

• Prima di eseguire i collegamenti, spegnere tutti i componenti.
• Componenti venduti separatamente se non diversamente specificato.
• Per collegare un componente, seguire le corrispondenti istruzioni per l'uso.

Antenna FM esterna (non in dotazione)

• Scollegare l'antenna FM interna. L'antenna deve essere installata da un tecnico qualificato.

Impostazione automatica dei diffusori mediante il microfono di impostazione

Il microfono di impostazione fornito con l'unità consente di misurare valori quali la distanza dalla posizione di ascolto, la polarità e le dimensioni dei diffusori, nonché eseguire le necessarie regolazioni per i diffusori collegati.

Durante l'impostazione automatica dei diffusori è necessario rimanere in silenzio e non fare rumore. Le voci di una normale conversazione, il rumore prodotto da un condizionatore e il leggero fruscio del vento possono generare un errore o produrre un'impostazione errata. Durante l'impostazione automatica si illumina il test di rumorosità dell'uscita dei diffusori. Tenere i bambini piccoli fuori dalla stanza.

Preparazione

• Silenziare il volume del televisore prima di avviare la procedura di impostazione.
• Se è collegato il subwoofer, accertarsi che sia acceso. (Alcuni modelli di subwoofer si spengono autonomamente.) Disporre il volume del subwoofer sul livello normale di ascolto.
• Selezionare "YES" nella seguente sezione "Configurazione delle impostazioni Bi-wire" (→ pagina 20) quando si collegano all'unità diffusori Bi-wire.

Annullamento dell'impostazione in corso: premere [TEST, -AUTO].

1 Per accendere l'unità Premere 0/1

L'indicatore di standby si spegne all'accensione dell'unità.

Per selezionare "SPEAKERS A"

SPEAKERS

Premere (sull'unità) per attivare "".

A

2 Collegare il microfono di impostazione.

4 Posizionare il microfono.

• Collocare il microfono su una superficie piana per migliorare la stabilità. Esempi: una panca posta alla stessa altezza della posizione di ascolto, la parte superiore di un divano, ecc.
• Sistemare il microfono all'altezza delle orecchie in posizione seduta.
• Per una maggiore stabilità, utilizzare un cavalletto, come quelli usati per le fotocamere e altri prodotti simili.

5 Per iniziare l'impostazione Tenere premuto AUTO TEST

telecomando) per due secondi.

L'indicatore "AUTO SPEAKER SETUP" lampeggia. - Al termine dell'impostazione automatica, sul display appare "COMPLETE" e si illumina l'indicatore "AUTO SPEAKER SETUP". L'impostazione automatica dei diffusori dura circa tre minuti nel caso di un sistema a 5.1 canali. - Se viene impartita un'altra istruzione prima della conclusione dell'operazione, l'impostazione automatica dei diffusori viene annullata. - È possibile eseguire altre operazioni dopo che è stato visualizzato il messaggio "COMPLETE". L'unità mantiene le impostazioni anche se si passa direttamente ad un'altra operazione.

Per concludere l'impostazione.

Premere AUTO (sul telecomando).

• Per portare a termine l'impostazione, l'unità si accende e si spegne rapidamente.
• Al termine, staccare il microfono.

Nota

• Poiché il microfono è sensibile al calore, tenerlo al riparo dalla luce diretta del sole ed evitare di lasciarlo sopra l'unità.
• Queste impostazioni rimangono valide fino allo spegnimento dell'unità.
• La presa del microfono può essere utilizzata solo con il microfono in dotazione. Non tentare di collegare altri tipi di microfono.
• Il volume può raggiungere un livello molto alto quando si ripete l'impostazione automatica dei diffusori.

Quando l'impostazione automatica dei diffusori è stata completata, controllare il volume prima di avviare la riproduzione.

Alcuni fattori, come ad esempio il tipo e la collocazione dei diffusori e le condizioni ambientali, possono modificare le impostazioni di alcune voci relative allo stesso tipo di diffusori, come ad esempio le dimensioni, il filtro passabasso, la frequenza, ecc., oppure produrre impostazioni che differiscono dalle caratteristiche effettive dei rispettivi diffusori.

Quando l'audio dei diffusori risulta anomalo, controllare le seguenti impostazioni. Se si individuano impostazioni inadeguate, modificarle manualmente.

• Vedere "Impostazione dei diffusori e della relativa dimensione", "Impostazione delle distanze" e "Impostazione del filtro passabasso" (▶ pagina 33).

Mediante il microfono di impostazione, l'unità configura i seguenti parametri:

STEP1 DISTANCE: L'unità misura la distanza tra i diversi diffusori e la posizione di ascolto, correggendo il consueto ritardo sonoro. La distanza massima del diffusore per la correzione del ritardo è di 15 m.

POLARITY: L'unità verifica la polarità dei diversi diffusori e la corregge, nel caso sia errata.

Se non si desidera che la polarità venga regolata automaticamente, selezionare “CHECK NO” nella procedura “Impostazione dell'unità in esclusione della regolazione automatica della polarità” (→ pagina 34) prima di iniziare l'impostazione automatica dei diffusori.

STEP2 SIZE / FREQUENCY: L'unità misura le caratteristiche acustiche della stanza, comprese le dimensioni dei diffusori e le impostazioni del filtro passabasso.

STEP3 LEVEL: L'unità verifica e regola il livello di uscita di ciascun diffusore.

Messaggi di errore

Se viene visualizzato uno dei seguenti messaggi di errore, premere [TEST, -AUTO] per annullarlo ed eseguire di nuovo l'impostazione automatica dei diffusori.

Messaggio Causa	Soluzione
CONNECT MIC	· Il microfono di impostazione non è collegato.	Collegare il microfono di impostazione in modo corretto.
NO SIGNAL	· Il microfono di impostazione non rileva i segnali di test.	· Verificare che il microfono sia posizionato correttamente.
NOIS®	· Una rumorosità eccessiva non consente la misurazione.	· Eseguire di nuovo l'impostazione automatica dei diffusori in presenza di condizioni di rumorosità miglioruri.
		· Spagnere condizionatori e altri dispositivi che possono produrre rumore.
MEASURING ERROR	· Uno dei diffusori è troppo lontano. · Si è verificato un erre per una causa sconosciuta.	· Controllare la posizione dei diffusori. · Eseguire di nuovo l'impostazione.
CHECK CONNECTION TO SIB SPEAKER	· è stato rilevato il diffusore surround posteriore destro, ma non quello sinistro.	· Se si intende collegare un solo diffusore surround posteriore, collegare quello sinistro.
		· Verificare il collegamento dei diffusori surround posteriore sinistro.
NEED TO CONNECT LS'RS SPEKERS	· Sono stati rilevati i diffusori surround posteriori, ma non i diffusori surround destro e sinistro.	· Quando si collegano i diffusori surround posteriori, collegareanche gli altri diffusori surround.
CHECK CONNECTION TO LS'RS SPEKERS	· Impossibile rilevare uno o entrambi i diffusori surround.	· Verificare i collegamenti.
CHECK CONNECTION TO L'RS SPEKERS	· Impossibile rilevare uno o entrambi i diffusori anteriors.	· Verificare i collegamenti.
LOW SIGNAL	· I segnali di test provenienti dai diffusori sono troppo deboli per consentire una misurazione accurata da parte del microfono.	· Spostare il microfono, Cambiandone altezza, orientamento, ecc.
		· Controllare se, in prossimità di uno dei diffusori, sono presenti ostacoli che possono bloccare i segnali di test.
		· Disporre il volume del subwoofer sul livello normale di ascolto.

Nota

• È anche possibile eseguire solo il rilevamento automatico dei diffusori (→ pagina 10).
• La posizione dei diffusori, il loro orientamento e altre condizioni possono impedire una corretta impostazione.
• L'unità imposta la frequenza del filtro passabasso a un valore del diffusore tale da riprodurre il segnale di frequenza più basso tra i diffusori rilevati come "SMALL".
• Se i diffusori sinistro e destro presentano dimensioni diverse, essi vengono impostati come "SMALL".
• Se i diffusori surround e i diffusori surround posteriori presentano dimensioni diverse, essi vengono impostati come "SMALL".
• I diffusori anteriori sinistro e destro vengono impostati come "LARGE" anche se le loro dimensioni sono "SMALL" quando si esegue l'impostazione automatica dei diffusori senza collegare il subwoofer.
• Viene impostato lo stato di collegamento e viene regolato il livello del subwoofer.
• La funzione HDAVI Control (→ pagina 13) non è attiva durante l'impostazione automatica dei diffusori.
• L'impostazione automatica dei diffusori non è disponibile quando è attiva la funzione di silenziamento dell'audio (→ pagina 29).
• Viene impostata a 15 m la distanza anche di quei diffusori più lontani di tale valore rispetto alla posizione di ascolto. La distanza impostata viene visualizzata come "OVER" (→ pagina 33).
• I diffusori di cui è stata regolata automaticamente la polarità vengono visualizzati accompagnati dal significato " -", ad esempio " L 3.0 -" (→ pagina 33).
• Le impostazioni dei diffusori configurate attraverso il microfono vengono cancellate se si esegue il rilevamento automatico dei diffusori (→ pagina 10).

Se l'indicatore "AUTO SPEAKER SETUP" è spento dopo l'impostazione automatica dei diffusori:

Le impostazioni automatiche dei diffusori sono state annullate a seguito di diverse modifiche ai parametri.

Dimensioni dei diffusori

LARGE: diffusori in grado di riprodurre la gamma dei bassi fino a 20 Hz - SMALL: diffusori che non rientrano nei requisiti richiesti per l'impostazione come LARGE.

Per modificare le dimensioni dei diffusori impostate automaticamente, è possibile seguire la procedura indicata in "Impostazione dei diffusori e della relativa dimensione" (→ pagina 33).

Filtro passabasso

Se le dimensioni del diffusore sono "SMALL", l'unità non è in grado di riprodurre con sufficiente accuratezza la gamma dei bassi.

La frequenza del filtro passabasso può essere impostata in base alla gamma di frequenza della riproduzione ed è possibile predisporre l'unità perché la gamma dei bassi mancante sia emessa dal subwoofer.

Utilizzo dell'Home Theater

1

Per accendere l'unità

Premere C/1

Si illumina l'indicatore "SURROUND" (impostazione di fabbrica).

2

Per selezionare "SPEAKERS A"

SPEAKERS Premere per attivare

L'indicatore di standby si spegne all'accensione dell'unità.

Nota

Non dimenticare di eseguire il rilevamento dei diffusori quando si riproduce una sorgente sull'unità per la prima volta o quando si cambia il numero di diffusori collegati (page 10 e 22).

Utilizzo dei diffusori Bi-wire (→ pagina 20)

Premere [SPEAKERS A] o [SPEAKERS B] per attivare

A B

Emissione di audio stereo BI-AMP

Vedere pagina 25.

3

Selezione delle sorgenti di ingresso

• Se il nome dei terminali e dei componenti che si desidera utilizzare per la riproduzione non coincide, selezionare il terminale collegato.

Ruotare

(ad esempio)

TUNER AM, TUNER FW/STB

BD/DVD, DVH, VCR, H1

• Se si seleziona "DVR", "DVD REORDER" scorre di una posizione sul display.
• È inoltre possibile selezionare una sorgente di ingresso utilizzando il telecomando (→ pagina 5).

Uso di un registratore DVD con VCR integrato (⇒ pagina 17)

- Per riprodurre un DVD: selezionare "DVR" - Per riprodurre una videocassetta: selezionare "VCR"

4

Riprodurre la sorgente di ingresso selezionata.

5

Per regolare il volume

Ruotare

Selezione alternata della riproduzione stereo a 2 canali e della riproduzione surround: premere [SURROUND].

VOL 50d

Intervallo volume:

--dB (min.),

-79 dB a 0 dB (max.)

Per spegnere l'Home Theater

Ridurre il volume e premere [b/1] per porre l'unità in modalità standby.

Segnali digitali riproducibili dall'unità:

Dolby Digital (incluso Dolby Digital Surround EX), DTS (inclusi DTS-ES e DTS 96/24) e PCM (→ pagina 37)

Nota

L'unità memorizza se è stato attivato o disattivato [SURROUND] per ciascuna sorgente di ingresso. - L'impostazione viene attivata automaticamente quando l'ingresso proviene da una sorgente surround nei formati Dolby Digital, DTS o di altri tipo. - Se si disattiva [SURROUND] perché è in corso la riproduzione di una sorgente surround (con l'esclusione delle sorgenti DVD-Audio che non consentono il downmixing), viene attivato il mixaggio a 2 canali (2CH MIX). Il mixaggio a 2 canali viene annullato allo spegnimento dell'unità o quando si cambia la sorgente di ingresso. L'indicatore "SURROUND" si spegne quando la frequenza di campionamento del segnale di ingresso è superiore a 96 kHz.

• Il numero di canali sorgente viene visualizzato sul display quando si inserisce un segnale digitale o si cambia la sorgente di ingresso. (Il numero potrebbe non essere visibile, a seconda della sorgente selezionata.)

Subwoofer

Numero di canali surround e surround posterioriNumero di canali anteriori e centrali

• L'unità è compatibile con i segnali surround PCM a 8 canali lineari decodificati dal lettore BD e da altre componenti (fino a 96 kHz / 24 bit). Vedere le istruzioni d'uso dei componenti utilizzati per la riproduzione.

Utilizzo di SPEAKERS B	L'audio viene emesso dai diffusori collegati ai terminali FRONT B dell'unità.
	Premere SPEAKERS per attivare “”.	Disattivazione dei diffusori collegati ai terminali FRONT A Disattivare “A display premendo [SPEAKERS A].
ADVANCED DUAL AMP	La funzione ADVANCED DUAL AMP viene attivata automaticamente quando si utilizza la riproduzione stereo a 2 canali o la riproduzione a 5.1 canali. L'indicatore “ADVANCED DUAL AMP” rimane illuminato nelle funzioni è attiva.	È inoltre possibile disattivare la funzione ADVANCED DUAL AMP (→pagea 34).
BI-AMP	Questa funzione viene attivata automaticamente quando si riproducono sorgenti audio analogiche o segnali PCM a 2 canali mediante collegamenti Bi-wire. Preparazione •Collegare i diffusori Bi-wire (→pagea 20). •Selezione “YES” nella procedura “Configurazione delle impostazioni Bi-wire” (→pagea 20). •Premere per disattivare la funzione [SURROUND] (→page 12 e 24).	L'indicatore BI-AMP rimane accesso quando viene utilizzata la funzione corrispondente. •Per le impostazioni dettagiate, vedere la sezione “Configurazione delle impostazioni BI-AMP” (→pagea 34).
Riproduzione di DVD-Audio	Ascolto di sorgenti DVD-Audio mediating collegamenti digitali	Collegare l'unità a un registraratore DVD o unlettore DVD utilizzato il cavo HDMI (→pagea 7) o un cavo digitale (COAXIAL1) (→page 14 e 15).
	Riproduce di DVD ANALOG 6CH	Preparazione •Eseguire i Collegamenti analogici a 6 canali (→pagea 18). •Selezioneare “SPEAKERS A” o accendere i diffusori Bi-wire (→pagea 24). •Portare la sorgente di ingresso su “BD/DVD” (→pagea 24). PLAYER BD/DVD —ANALOG SOT Tenere premuto fino a visualizzare “DVD 6CH”. TVI II GCH	Se l'unità è collegata a un registraratore DVD La riproduzione non è disponibile se la sorgente di ingresso è posizionata su “DVR”. Eseguire i collegamenti analogici a 6 canali e portare la modalità su “BD/DVD”. •Per annullare l'operazione, tenere premuto fino a visualizzare “BD/DVD”.
	Ascolto di audio a 2 canali di alta qualità	È possibile ottenere un suono stereo di alta qualità mediate DVD-Audio a 2 canali da 192 kHz. 1 Annullare l'impostazione di “DVD 6CH”. (vedere sopra) 2 Impostare il segnale di ingresso su “ANALOG” nella sezione “Impostazione dei segnali di ingresso”. (→pagea 35)

Nota

SPEAKERS B

• La coproduzione viene eseguita in stereo a 2 canali quando si seleziona solo "SPEAKERS B".
• Se è selezionata soltanto l'impostazione "SPEAKERS B" e la sorgente di ingresso è surround, sul display viene visualizzato "2CH MIX".
• Se si eseguono i collegamenti DVD ANALOG 6CH, i diffusori selezionati emettono l'audio assegnato ai due canali anteriori.
• Se si seleziona solo "SPEAKERS B", i seguenti valori vengono impostati automaticamente, indipendentemente dalle impostazioni selezionate in "Impostazione dei diffusori e della relativa dimensione" (→ pagina 33). Dimensioni dei diffusori: "LARGE"

Subwoofer: "NO" (I bassi provengono dai diffusori anteriori.) - Le impostazioni configurate attraverso l'impostazione automatica dei diffusori (→ pagine 22 e 23) vengono annullate.

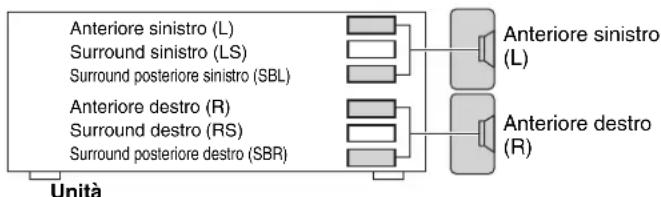

ADVANCED DUAL AMP (→ pagina 37)

• Se questa funzione è attivata, l'unità sfrutta gli amplificatori inutilizzati e utilizza un diffusore con due altoparlanti. La funzione ADVANCED DUAL AMP offre un suono più chiaro e di qualità superiore rispetto a quello disponibile nella riproduzione normale. Nella riproduzione stereo a 2 canali, i diffusori anteriori sfruttano tre amplificatori. L'operazione è definita modalità a tre amplificatori. Riproduzione stereo a 2 canali: Gli amplificatori dei diffusori anteriori, surround e surround posteriori vengono utilizzati per l'emissione di audio dai diffusori anteriori (modalità a tre amplificatori). Riproduzione a 5.1 canali: Gli amplificatori dei diffusori anteriori e surround posteriori vengono utilizzati per l'emissione di audio dai diffusori anteriori (modalità a due amplificatori).

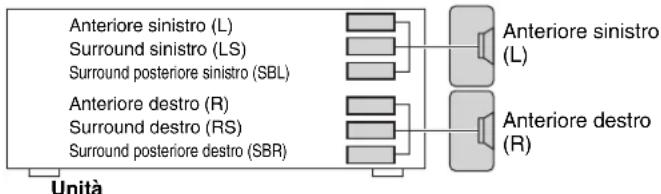

BI-AMP (→ pagina 37)

• L'unità sfrutta gli amplificatori del diffusore anteriore e del diffusore surround e guida separatamente le sezioni in alta e bassa frequenza dei diffusori quando la funzione è attivata.
• La funzione ADVANCED DUAL AMP è disponibile insieme alla funzione BI-AMP. Se combinate, le due funzioni migliorano la chiarezza e la qualità dell'audio stereo.
• Quando si esegue l'impostazione Bi-wire (→ pagina 20), vengono attivate entrambe le funzioni BI-AMP e ADVANCED DUAL AMP, sempre che sia possibile la sovrapposizione. In tal caso, la funzione ADVANCED DUAL AMP si attiva in modalità a due amplificatori.

Selezionare "OFF" nella procedura "Annullamento della funzione BI-AMP (con la modalità a tre amplificatori)" (→ pagina 34) se si desidera applicare la modalità a tre amplificatori.

• Non è possibile utilizzare la funzione BI-AMP con collegamenti analogici a 6 canali per le sorgenti DVD-Audio.

Riproduzione di DVD-Audio

Configurare le seguenti impostazioni nel registratore DVD o lettore DVD. (Si tratta delle consuete impostazioni di fabbrica per i registratori o lettori DVD.) - Dimensioni dei diffusori: "LARGE" per tutti i diffusori - Presenza del diffusore: presente per tutti i diffusori - Impostazione distanza: 0 o distanza pari per tutti i diffusori

Ascolto di audio in surround

È possibile aggiungere effetti surround o creare audio surround da sorgenti stereo a 2 canali.

Nota

I livelli di uscita dei diffusori impostati con il microfono di impostazione (pagina 22 e 23) sono validi per i formati Dolby Pro Logic II, NEO:6 e SFC. - La disponibilità degli effetti surround dipende dalle sorgenti. - Queste impostazioni rimangono valide anche allo spegnimento dell'unità. L'unità emette l'audio in uscita dai diffusori secondo il numero di canali registrati nelle sorgenti quando si disattiva Dolby Pro Logic II, NEO:6 o SFC.

Esempio: L'unità emette l'audio in uscita dai diffusori anteriori, dal diffusore centrale, dai diffusori surround e dal subwoofer quando si riproducono sorgenti a 5.1 canali. I diffusori surround posteriori sono muti.

Dolby Pro Logic IIx

• Dolby Pro Logic IIx offre la riproduzione surround di sorgenti stereo a 2 canali.
• La tecnologia permette di riprodurre sorgenti Dolby Digital e DTS a 5.1 canali su 7.1 canali (se all'unità sono collegati due diffusori posteriori surround) e su 6.1 canali (se all'unità è collegato un solo diffusore posteriore surround).
• La tecnologia mette a disposizione i canali surround posteriori per la riproduzione di sorgenti Dolby Digital Surround EX.

DOLBY PLIIx

Premere e selezionare una delle modalità indicate di seguito.

(La modalità scorre ad ogni pressione del tasto.)

Per annullare

Premere OFF

NEO:6

• NEO:6 offre la riproduzione surround di sorgenti stereo a 2 canali.
• La tecnologia permette di riprodurre sorgenti Dolby Digital e DTS a 5.1 canali su 6.1 canali.

Premere e selezionare una delle modalità indicate di seguito.

(La modalità scorre ad ogni pressione del tasto.)

Per annullare

Premere OFF

L'audio surround può essere arricchito di presenza e diffusione utilizzando la funzione SFC con sorgenti Dolby Digital, DTS, PCM o analogiche.

Utilizzare questa modalità per la riproduzione di musica.

MUSIC

(musica)

Premere per selezionare una delle seguenti modalità.

(La modalità scorre ad ogni pressione del tasto.)

Le seguenti modalità possono essere selezionate anche

Per annullare premere

OFF

Utilizzare questa modalità per la riproduzione di film.

MOVIE

(film)

Premere SFC per selezionare una delle seguenti modalità.

(La modalità scorre ad ogni pressione del tasto.)

Le seguenti modalità possono essere selezionate anche

Per annullare premere

OFF

Dolby Pro Logic IIx
MOVIE (film)	Questa modalità produce effetti adatti alla riproduzione di film registrati nel formato Dolby Surround. I suoni assegnati ai canali surround posteriori vengono riprodotti in stereo se si collegano all'unità due diffusori surround posteriori.Dolby Pro Logic è predisporto su questa modalità nelle impostazioni di fabbrica.
MUSIC (musica) Utilizzare questa modalità per la riproduzione di musica.
EX(Dolby Digital EX)	Questa modalità produce effetti adatti alla riproduzione di film registrati nel formato Dolby Digital Surround EX.Tale modalità è consigliabile solo su sorgenti con canali surround.L'audio assegnato ai canali surround posteriori viene ripodotto in mono se si collegano all'unità due diffusori surround posteriori."DIGITAL EX" o "EX"sostituisce "PLMusul display quando si collega un diffusore surround posteriore.
GAME (giochi)	Con Questa modalità è possibile utilizzato giochi con suoni dinamici.Questa modalità è valida solo su sorgenti stereo a 2 canali.La modalità non è disponibile se i diffusori surround e surround posteriori sono scollegati (→page 9, 10, 22 e 23) o quando vengono impostati come assenti nella sezione "Impostazione dei diffusori e della relativa dimensione" (→page 33).
NEO:6
CINEMA (cinema)	Utilizzato questa modalità per la riproduzione di film.
MUSIC (musica) Utilizzato questa modalità per la riproduzione di musica.
SFC (Sound Field Control, controlo del campo sonoro)
LIVE (live) Conferisce la riflessione e la diffusione di una grande sala da concerto.
POP/ROCK(pop/rock)	Adatta al suono dinamico, come la musica pop e rock.
VOCAL (voce) Adatta alla musica cantata.
JAZZ (jazz) Ricrea l'ambiente e la direzione del suono naturale.
DANCE (dance) Per un effetto audio da sala da ballo.
PARTY (party)	Questa modalità produce un effetto stereo indipendentemente dalla posizione di ascolto. La musica riprodotta in Questa modalità è simile alla musica di sostofondo nei party.
DRAMAM(drama)	Adatta ai dialoghi dei film dramatici.
ACTION (azione)	Adatta ai film d'azione.
SPORTS (sport)	Per una sensazione simile a quella provata assistendo alle gare sportive.
MUSICAL(musical)	Per una sensazione simile aQLLprovata assistendo a un'secuzione musicae dal vivo.
GAME (giochi)	Utilizzato questa modalità per fruire di videogiochi con un impatto audio migliorie.

Nota

Dolby Pro Logic IIx

Le scelte si limitano a "EX" o "MUSIC" quando si collega un solo diffusore surround posteriore.

NEO:6

• La modalità “CINEMA” è disponibile per sorgenti stereo Dolby Digital e DTS a 2 canali contenenti dati surround. La modalità “MUSIC” è disponibile per le stesse sorgenti prive di dati surround.
• Il subwoofer viene silenziato durante l'uso di NEO: 6 su sorgenti stereo a 2 canali se i diffusori sono impostati su "LARGE" nella procedura "Impostazione dei diffusori e della relativa dimensione" (→ pagina 33).

SFC (Sound Field Control, controllo del campo sonoro)

• Nella modalità "PARTY", se è collegato soltanto un diffusore surround posteriore e il diffusore centrale è inutilizzato, i diffusori surround posteriori sono muti. Il diffusore centrale viene silenziato quando non si collegano diffusori surround posteriori all'unità. L'audio è distorto quando la sorgente di ingresso selezionata e la modalità SFC non corrispondono. In tal caso, abbassare il livello degli effetti in "Regolazione del livello degli effetti" (▶ pagina 28) o selezionare un'altra modalità con le procedure descritte a pagina 26.

Comando a distanza degli effetti sonori/funzioni più usate

Vedere alle pagine 26 e 27 per informazioni sulle modalità.

Nota: Queste impostazioni rimangono valide fino allo spegnimento dell'unità.

Regolazione della modalità “MUSIC” di Dolby Pro Logic IIx
È possibile utilizzare le seguenti modalità quando la sorgente di ingressso è a 2 canali stereo.
DIMEN (controllo dimensione)	Si sono compensare le differenze del livello d'uscita dei diffusori anteriors e surround. Premere per selezionare “DIMEN” e premere per la regolazione. Intervallo di regolazione: -3 (più audio surround) a +3 (più audio anteriore) Impostazione di fabbrica: 0
[--WIDTH] (controllo larghezza centrale)	In Questa modalità, è possible riproduire musica in modo più naturale regolando i suoni assegnati ai diffusori anteriore e centrale con un solo lavoro. Premere per selezionare “C-WIDTH” e premere per la regolazione. Intervallo di regolazione: 0 (centrale diventa più bianro) a 7 (centrale diventa più ampio) Impostazione di fabbrica: 3
PANORAMA (panorama)	Si ha la sensazione di essere correndati alla musica grazie a una diffusione più ampia creata dai diffusori surround. Premere per selezionare “PANORAMA”, quindi premere per selezionare “ON” o “OFF”. Impostazione di fabbrica: OFF

Regolazione della modalità NEO:6 “MUSIC”
È possibile utilizzare le seguenti modalità quando la sorgente di ingresso è a 2 canali stereo.
[·IMAGE · (controllo imagine centrale)	In questa modalità, è possible riproduire musica in modo più naturale regolando i suoni assegnati ai diffusori anteriore e centrale con un solo lavoro.
	Premere EFFECT per selezionare “C-IMAGE” e premere per la regolazione.
	Intervallo di regolazione: 0 (centrale diventa più bianco) a 5 (centrale diventa più ampio) Impostazione di fabbrica: 2

Regolazione di SFC (Sound Field Control)
Regolazione del livello di uscita	LEVEL Premere per selezionare un diffusore, quando premere per la regolazione. C (centrale), RS (Surround destro), SBR (Surround posteriore destro), SBL (Surround posteriore sinistro) (SB quando è collegato un solo diffusore posteriore), LS (Surround sinistro): Intervallo di regolazione; -20dB a +10dB Impostazione di fabbrica: 0dB SUBW (Subwoofer): Intervallo di regolazione: --- (via), MIN (minimo), 1 a 29, MAX (massimo) Impostazione di fabbrica: 20 Nota Nella modalità “PARTY”, non è possibile regolare i livelli di uscita di diffusori diversi dal subwoofer (= page 26 e 27). Non è consentita la regolazione di diffusori non collegati (= page 9, 10, 22 e 23) e diffusori impostati come “assenti” nella procedura “Impostazione dei diffusori e della relativa dimensione” (= paglia 33).
Regolazione del livello degli effetti	EFFECT Premere, quando premere per la regolazione. Intervallo di regolazione: EFFECT 1 (minimo) a EFFECT 10 (massimo) Impostazione di fabbrica: EFFECT 5 Nota Non è possibile regolare il livello degli effetti nella modalità “PARTY” (= paglia 26 e 27).

	Regolare l'uscita dei diffusori per bilanciare l'audio dei diffusori anteri con quello degli altri diffusori presenti intorno all'area di ascolto. Eseguire la regolazione dopo aver eseguito il rilevamento automatico dei diffusori (→ paglia 10). Preparazione Premere [SPEAKERS A] per attivare "A (Premere [SPEAKERS A] o [SPEAKERS B] per attivare "A B se sono collegati diffusori Bi-wire.)	○○ Nota ○○ Se si selezione solo SPEAKERS B, il segnale di test non viene prodotto.
Regolazione del volume dei diffusori	1 Premi este • Il segnale di test viene prodotto da un diffusore alla volta agli due secondi, nella'ordine indicato di seguito. L → C → R → RS → SBR → SBL → LS → SW L → C → R → RS → SB → SB → LS → SW ( quando si collega un solo diffusore surround posteriore) • I diffusori scollegati (→一页e 9, 10, 22 e 23) o impostati come scollegati nella procedura "Impostazione dei diffusori e della relativa dimensione" (→一页e 33) non emettono i segnali di test.	TEST L Diffusore
Visualizzazione dei diffusori L: Anterio sinistro C: Centrale R: Anterio destro RS: Surround destro LS: Surround sinistro SBR: Surround posteriore destro SBL: Surround posteriore sinistro SB: Surround posteriore (quando si collega un solo diffusore surround posteriore) SW(SUBW): Subwoofer	2 Premere per regolare il volume dei diffusori anteriore sul normale livello di ascolto. LEVEL 3 Premere per selezionare un diffusore da regolare. • I diffusori scorrono nell'ordine indicato sulla ogni pressione del tasto. C → RS → SBR → SBL → LS → SUBW C → RS → SB → LS → SUBW ( quando si collega un solo diffusore surround posteriore) 4 Premere per regolare il volume del diffusore selezionato. Ripetere i passi 3 e 4 per regolare il livello di ciascun diffusore. • Nei puni 3 e 4, solo il diffusore regolato produce il segnale di test. • Gli altoparlanti collegati iniziano l'emissione del segnale di test nelle'ordine indicate in precedenza due secondi dati punti. • Premere [TEST, -AUTO] per interrompere il segnale.	VOL -50dB Intervallo volume: - dB (minimo), -79dB a 0dB (massimo) [ dB] Diffusore [ +4dB] Intervallo di regolazione: -20dB a +10dB Impostazione di fabbrica: 0dB Solo SUBW: MIN (minimo)← 1 a 29← MAX (massimo) Impostazione di fabbrica: 20
Regolazione del livello del subwoofer	Il livello di uscita potò essere regolato durante la riproduzione delle sorgenti. Il livello potò essere regolato secondo le proprie preferenze, augmentando o diminuendo i bassi ultra, ad esempio. Subwoofer • Selezionare "----" per interrompere l'uscita.	SUBW 20 Intervallo di regolazione: --- (via), MIN (minimo), 5, 10, 15, 20, 25, MAX (massimo) Impostazione di fabbrica: SUBW 20
	• Il suono potrebbs essere distorto se si alza il volume quando il livello del subwoofer è alto. In tal caso, ridurre il livello del subwoofer. • Regolare il livello di uscita effettando le operazioni descrirente nella sezione "Regolazione del volume dei diffusori", vista in precedenza, quando si desidera configurare impostazioni dettagliate.
Disattivazione temporanea dei diffusori	Premere MUTING • L'indicazione "MUTING IS ON" scorre sul display nelle seconde si esclude l'audio. • Premere di nuovo il tasto per annullare l'operazione. ○○ Nota ○○ Il silenziamento viene annullato quando si spegne l'unità o si regola il volume.	MUTING 15 IL Fare riferimento a paglia 31 per la regolazione della luminosità dell'unità.
Oscuramento del display (Dimmer)	Premere DIMMER • Premere il tasto per oscurare il display. L'indicatore soprastante [INPUT SELECTOR] e [VOLUME] si spegne. • Premere di nuovo il tasto per annullare l'operazione. ○○ Nota ○○ Fare riferimento a paglia 31 per la regolazione della luminosità dell'unità.

Effetti sonori/Funzioni più usate

Procedura di impostazione

1

Per accedere al menu

Premere

2

Per selezionare la voce da modificare

Ruotare

per

Premere scelta.

per confermare la

• Viene visualizzato "TUNER" solo se è stato selezionato "TUNER FM" o "TUNER AM" come sorgente di ingresso.

3

Per modificare l'impostazione

Ruotare

per

modificare l'impostazione.

Premere

per

confermare la scelta.

4

Per concludere l'impostazione

Premere più volte

HELCAN

per selezionare "EXIT".

Premere

per

confermare la scelta.

• Sul display riappaiono i dati originali.
• È inoltre possibile selezionare "EXIT" ruotando [INPUT SELECTOR].

EIT

Per tornare all'impostazione precedente/Per annullare

Premere

MENU

RETURN

Regolazione dei bassi • Con questa operazione è possibile regolare i bassi.	1 Selezionare e confermare la scelta. BASSO 2 Effettuire la regolazione e confermare la scelta. BASSO	Intervallo di regolazione: -10dB a +10dB Impostazione di fabbrica: 0 dB
Regolazione degli acuti • Con questa operazione è possibile regolare gli acuti.	1 Selezionare e confermare la scelta. TREBLE 2 Effettuire la regolazione e confermare la scelta. TREBLE	Intervallo di regolazione: -10dB a +10dB Impostazione di fabbrica: 0 dB
Bilanciamento del volume dei diffusori anteriori • è possibile regolare il bilanciamento dei diffusori anteriori.	1 Selezionare e confermare la scelta. BALANCE 2 Effettuire la regolazione e confermare la scelta. L'azur La barra在哪 il bilanciamento Note Il bilanciamento del volume non èsso essere regolato quando è in uso la modalità SFC PARTY" (=一页e 26 e 27).
Modifica dell'uscita audio (Dual program) • L'unità consente di commutare i segnali audio doppi nei formati Dolby Digital e DTS.	L'indicazione "DUAL PRG" viene visualizzata sul display quando l'unità riceve segnali audio doppi. 1 Selezionare e confermare la scelta. TREAL MAIN 2 Selezionare l'audio e confermare la scelta. TREAL MAIN	MAIN: Uscita audio principale SAP: Uscita audio canale secondario M+S: Uscita audio canale principale e secondario Impostazione di fabbrica: MAIN
Regolazione della luminosità del display • Oscure il display per una visione migliorare in una stanza buia.	1 Selezionare e confermare la scelta. IMMER OFF 2 Selezionare un'impostazione e confermare la scelta. IMMER Quando si effettua esta regolazione, l'indicatore soprastante [INPUT SELECTOR] e [VOLUME] si spegne. Selezionare "DIMMER OFF" per annullare.	Intervallo di regolazione: DIMMER 1 (luminoso) a DIMMER 3 (oscurato) Impostazione di fabbrica: OFF
Timer di spegnimento automatico • Il timer di spegnimento automatico consente di spegnere l'unità dopo un tempo impostato.	1 Selezionare e confermare la scelta. SLEEP OFF 2 Selezionare i minuti e confermare la scelta. SLEEP 30 • Quando si imposta esta funzione, sul display viene visualizzato "SLEEP". Per controllare l'impostazione: Dopo aver regolato il tempo, è possible controllare il tempo restante come indicate al punto 1. • Per modificare un'impostazione: Ripetere la procedura dall'inizio.	Tempo disponibile per l'impostazione: 30, 60, 90, 120 (minuti) Impostazione di fabbrica: OFF ○○○ Nota ○○ Il timer di spegnimento riguarda solo quella unità.

Impostazioni

Procedura di impostazione
1	Per accedere a MENU Tenere premuto per circa due secondi.
2	Per selezionare la voce da modificare Ruotare selezionare una voce. Premere per confermare la scelta.
3	Per modificare l'impostazione Ruotare Premere Per confermare la scelta.
4	Per conclude l'impostazione Premere più volte Rerun Premere per confermare la scelta.

Per tornare all'impostazione precedente/Per annullare

Impostazione dei diffusori e della relativa dimensione

• I diffusori collegati e la relativa dimensione possono essere impostati manualmente.
• I singoli diffusori
• riproducono gamme
• diverse. L'impostazione
• della dimensione è
• necessaria per la
• riproduzione completa delle
• sorgenti, in particolare per
• la sezione dei bassi.

1 Selezionare e confermare la scelta.

SPH SIZE

2 Selezionare un diffusore per l'impostazione e confermare la scelta.

SUBW YES

3 Modificare un'impostazione e confermare la scelta.

SUBW NO

Per tornare al punto 1, selezionare e confermare la scelta.

RETN

Se i diffusori anteriori (LR) sono impostati su "LARGE"

• Il subwoofer emette l'uscita audio nella gamma dei bassi durante la riproduzione stereo di sorgenti analogiche e PCM.
• Il subwoofer invia solo il segnale LFE (canale con effetto a bassa frequenza) contenuto nelle sorgenti a 2 canali Dolby Digital o DTS, se riprodotte in stereo.

SUBW: Subwoofer

LR: Diffusori anteriori, C: Diffusore centrale, S: Diffusori surround, SB: Diffusori surround posteriori

SUBW: NO: scollegato, YES: collegato

LR.C.S:

NONE

Per i diffusori che non sono stati collegati (solo centrale o surround).

SMALL:

Per i diffusori che non sono in grado di riprodurre adeguatamente la gamma dei bassi. Questa impostazione è sufficiente per la maggior parte dei diffusori se si usa un subwoofer.

LARGE:

Per diffusori in grado di riprodurre la gamma dei bassi fino a 20 Hz.

Per i diffusori che non sono stati collegati.

1-SPK:

Quando si collega un solo diffusore surround posteriore.

2-SPK:

Quando si collegano due diffusori surround posteriori.

Impostazioni di fabbrica: LR, C, S: SMALL

SUBW: YES

SB: 2-SPK

Impostazione delle distanze

• La regolazione della distanza tra i singoli diffusori, a eccezione del subwoofer, e la posizione di ascolto sottintende la regolazione automatica del ritardo sonoro, facendo in modo che l'audio raggiunga l'ascoltatore nello stesso momento.

Impostazione del filtro passabasso

• Se le dimensioni del diffusore (vedere sopra) sono impostate su "SMALL", eseguire la presente configurazione.
• Se i diffusori sono impostati su "SMALL", l'unità non è in grado di riprodurre l'intera gamma di bassi. È possibile fare in modo che l'unità fornisca i bassi mancanti attraverso il subwoofer impostando la frequenza del filtro passabasso in base alle frequenze disponibili per la riproduzione.

Nota

• Impostare la frequenza del filtro passabasso secondo le frequenze disponibili per la riproduzione se i diffusori sono impostati su "SMALL". L'impostazione di fabbrica è 80 Hz. (vedere)
• I seguenti valori vengono impostati automaticamente.

Se si imposta "LR" su "SMALL", "SUBW" viene impostato su "YES".

Se si imposta "SUBW" su "NO", "LR" viene impostato su "LARGE".

• "SB" non compare sul display se "S" è impostato su "NONE".
• Le dimensioni di "SB" diventano le dimensioni di "S" poiché l'unità non consente l'impostazione delle dimensioni di "SB".
• Se si modifica il numero di diffusori collegati, le impostazioni configurate attraverso il microfono di impostazione vengono annullate. (→ pagina 22 e 23)

1 Selezionare e confermare la scelta.

DISTANCE

2 Selezionare un diffusore per l'impostazione e confermare la scelta.

3.0 m

3 Selezionare una distanza e confermare la scelta.

L 30

L: Anteriore sinistro R: Anteriore destro C: Centrale LS: Surround sinistro RS: Surround destro SBL: Surround posteriore sinistro SBR: Surround posteriore destro

Intervallo di regolazione: 0,5 a 15,0 m

L'unità è regolata a intervalli di 0,1 m.

Impostazioni di fabbrica:

L,R; 3,0 m C; 3,0 m LS,RS: 1,5 m SBL, SBR; 1,5 m

Nota

• I diffusori la cui polarità è stata regolata automaticamente attraverso l'impostazione automatica dei diffusori e il microfono sono contrassegnati con "-", ad esempio "L 3.0 -".
• Se la distanza del diffusore misurata con l'impostazione automatica dei diffusori (→ pagina 22 e 23) è superiore a 15 metri, il valore viene visualizzato come "OVER".

1 Selezionare e confermare la scelta.

FILTRO FPC

2 Selezionare la frequenza del filtro passabasso e confermare la scelta.

Frequenza del filtro passabasso per l'invio

della gamma dei bassi al subwoofer:

80, 100, 120, 140, 160, 180, 200 (Hz)

Impostazione di fabbrica: 80 (Hz)

Nota

L'impostazione configurata con queste operazioni si applica a tutti i diffusori impostati come "SMALL".

Impostazioni

Vedere a pagina 32 per informazioni sull'uso del ricevitore.

Modifica delleimpostazioniautomatiche deidiffusori1) Tra le diverse impostazioni dei diffusori configurate mediante il microfono, è POSSIBLE ripristicare la polarità e la frequenza alle impostazioni di fabbrica. Quando siesegue QUESTa operazione,l'indicatore "AUTO SPEAKERSETUP" si spegne.2)L'unità poto guidare come inversa la polarità di diffusori che, in realità, sono collegati in modo corrett. In tal caso, impostare l'unità escludendo la regolazione automatica della polarità ed evitare l'inversione di polarità.	1)Ripristino delleimpostazioni difabbrica dei diffusori	1 Selezionare e confirmare la scelta.
		AUTO SETUP
		2 Selezionare e confirmare la scelta.
		DEFAULT
		3 Selezionare e confirmare la scelta.
		YES
		Per annullare, selezionare "NO".
	2)Impostazione dell'unità in esclusionne della regolazione automatica della polarità	1 Selezionare e confirmare la scelta.
		AUTO SETUP
		2 Selezionare e confirmare la scelta.
		POLARITY
		3 Selezionare e confirmare la scelta.
		CHECK NO
		CHECK NO:escluzione della regolazione automatica della polarità
Configurazione delleimpostazioni BI-AMP• Sul display vengonovisualizzate leimpostazioni BI-AMP e risultano disponibili per la selezione solo se si impostano i diffusoriBi-wire (=一页 20).1) Anziché utilizzato la funzione BI-AMP, è possibile sfruttare i diffusori con gli amplificatori anteriorsurround e surround posteriori. (modità a tre amplificatori)2) É possibile regolare il bilanciamento di uscita in HF (alta frequenza) eLF (bassa frequenza) dai diffusori Bi-wire.3) É possibile ridurre ilritardo sonoro dovuto alla differenza di dimensioni delle unità in HF e LF.	1)Annullamento dellafunzione BI-AMP(con la modalità a tre amplificatori)	1 Selezionare e confirmare la scelta.
		BI-AMP
		2 Selezionare e confirmare la scelta.
		BALANCE
		3 Effettare la regolazione e confirmare la scelta.LF LAFHLa barra migliorà il bilanciamento
	2)Regolazione delbilanciamento	1 Selezionare e confirmare la scelta.
		BI-AMP
		2 Selezionare e confirmare la scelta.
		HF DELA
		3 Effettare la regolazione e confirmare la scelta.DELA
		0 a 30cmE possibile selezionearedifferenze con intervalli da 1 cm.Impostazione di fabbrica: 0 cm
Disattivazione dellafunzione ADVANCEDDUAL AMP	1 Selectonzare e confirmare la scelta.
	DUAL AMP
	2 Selectonzare e confirmare la scelta.
	OFF
		Non è attiva la funzioneavanzata Dual Amp
		Impostazione di fabbrica: AUTO

Vedere a pagina 32 per informazioni sull'uso del ricevitore.

Modifica delle impostazioni di ingresso digitali

• Modificare queste impostazioni secondo i collegamenti eseguiti con i terminali d'ingresso digitali.
• È possibile assegnare un solo componente per terminale. Esempio: "OPT 1" diventa l'unico terminale digitale utilizzabile per il collegamento del lettore DVD all'unità quando si modifica l'impostazione DVD sul terminale.

Impostazione dei segnali di ingresso

• È possibile definire il tipo di segnale (digitale, analogico o PCM) fornito da componenti come il registratore DVD e il lettore DVD oppure lasciare che l'unità rilevi autonomamente il tipo di segnale di ingresso.
• Selezionare "AUTO" quando non è necessario definire il segnale.

Riduzione del consumo di energia in standby (modalità standby per risparmio energetico)

Impostazione dell'unità in esclusione della funzione HDAVI Control

• È possibile impostare l'unità escludendo la funzione HDAVI Control quando sono collegati un televisore (VIERA) e un registratore DVD (DIGA) compatibili.

1 Selezionare e confermare la scelta.

INTG INPUT

2 Selezionare il componente collegato al terminale di ingresso digitale e confermare la scelta.

3 Modificare l'impostazione dell'ingresso digitale e confermare la scelta.

Ripetere i punti 2 e 3 per cambiare le impostazioni.

1 Selezionare e confermare la scelta.

INPUT MODE

2 Selezionare il componente collegato al terminale di ingresso digitale e confermare la scelta.

3 Selezionare il metodo di identificazione dei segnali in ingresso e confermare la scelta.

Ripetere i punti 2 e 3 per cancellare le impostazioni. Modalità PCM FIX

• In alcuni rari casi, l'unità potrebbe non riconoscere i segnali digitali dei dischi.
• Utilizzare questa modalità quando, ad esempio, l'inizio di un brano del CD riprodotto è tagliato.
• Non è necessario impostare la modalità se si esegue una riproduzione normale.
• Quando la modalità PCM FIX è attivata, l'unità non può elaborare altri segnali. Annullare la modalità in caso di rumore.

Nota

L'indicazione "DIGITAL INPUT" è visibile sul display quando si imposta il segnale di ingresso come digitale. - L'indicazione "PCM" è visibile sul display quando si imposta il segnale di ingresso come "PCM FIX". - L'indicazione "PCM FIX" lampeggia sul display quando è attiva la modalità PCM FIX ed è collegata una sorgente diversa da PCM mediante collegamenti digitali (OPTICAL o COAXIAL).

1 Selezionare e confermare la scelta.

2 Selezionare e confermare la scelta.

3 Selezionare e confermare la scelta.

STANDBY OFF

Nota

Se si seleziona "OFF", vengono applicate le seguenti condizioni.

• Il consumo di energia in standby diventa 0,45 W.
• La funzione "standby through" con collegamenti HDMI (→ pagina 7) non è operativa.
• La funzione HDAVI Control (→ pagina 13) viene annullata (quando l'unità è spenta).

1 Selezionare e confermare la scelta.

2 Selezionare e confermare la scelta.

3 Selezionare e confermare la scelta.

TV: TV DVR: Registratore DVD DVD: Lettore DVD CD: Lettore CD Impostazione di fabbrica: TV: OPT1 (OPTICAL) DVR: OPT2 (OPTICAL2) DVD: COAX1 (COAXIAL1) CD: COAX2 (COAXIAL2)

TV: TV DVR: Registratore DVD DVD: Lettore DVD CD: Lettore CD

AUTO:

Identificazione automatica dei segnali analogici e digitali (HDMI ha la

precedenza se il segnale di ingresso è digitale).

ANALOG:

Definisce il tipo di segnale di ingresso come analogico.

DIG

Definisce il tipo di segnale di ingresso come digitale.

PCMFIX

Definisce il tipo di segnale di ingresso come PCM. Impostazione di fabbrica: TV, DVR, DVD, CD: AUTO

OFF:

Quando si desidera ridurre il consumo di energia in standby ON: Quando si attiva la funzione "standby through" (con questa modalità, il consumo di energia diventa 0,9 W). Impostazione di fabbrica: ON

OFF:

se non si utilizza la funzione HDAVI Control

ON:

se si utilizza la funzione HDAVI Control Impostazione di fabbrica: ON

Impostazioni

Vedere a pagina 32 per informazioni sull'uso del ricevitore.

Ascolto nitido a basso volume

• Questa funzione esegue la compressione della gamma dinamica dei volumi Dolby Digital.
• Senza interferire sul campo sonoro, questa funzione rende le porzioni parlate dell'audio più facilmente percepibili a basso volume riducendo la differenza tra il picco massimo e minimo creati dai segnali audio. Questa comoda funzione consente di usufruire dell'unità anche a notte tarda quando si deve ridurre il livello di rumore.

Commutazione dell'attenuatore

• Attivare l'attenuatore quando l'audio viene distorto durante la riproduzione di una sorgente di ingresso analogica; sul display è visualizzata l'indicazione "OVERFLOW".

Regolazione della temporizzazione audio/video

• Eseguire la temporizzazione di audio e video impostando un ritardo di uscita audio di circa 40 msec, quando le immagini sono ritardate rispetto al sonoro.

RESET (impostazioni di fabbrica)

• Reinserire le impostazioni a proprio gradimento ove necessario.

1 Selezionare e confermare la scelta.

2 Selezionare un'impostazione e confermare la scelta.

Nota

Questa funzione non è utilizzabile se i dati del disco non la supportano.

1 Selezionare e confermare la scelta.

2 Selezionare e confermare la scelta.

• Per annullare, selezionare "OFF".

1 Selezionare e confermare la scelta.

2 Selezionare e confermare la scelta.

1 Selezionare e confermare la scelta.

2 Selezionare e confermare la scelta.

• Per annullare, selezionare "NO".

Nota

Se si seleziona "YES", la sorgente di ingresso diventa TUNER (canale preselezionato 1). Le stazioni radio preselezionate non vengono cancellate.

Uso delle cuffie

(presa per le cuffie)

1 Premere [SPEAKERS A] e [SPEAKERS B] per disattivare tutti i diffusori.

2 Abbassare il volume ruotando [VOLUME, -, +] e inserire le cuffie nell'unità.

Tipo di spina: spina stereo standard da 6,3 mm

3 Regolare il volume ruotando [VOLUME, -, +].

Nota

• Per evitare danni all'udito, non ascoltare per lunghi periodi.
• I canali di riproduzione diventano due se si disattivano tutti i diffusori. La funzione di mixaggio a 2 canali (2CH MIX) viene attivata automaticamente quando si riproduce una sorgente multicanale (con l'esclusione delle sorgenti DVD-Audio che non permettono il down-mixing).
• La funzione DVD ANALOG 6CH (→ pagina 25) viene disattivata e i due canali anteriori emettono l'audio durante la riproduzione di sorgenti attraverso i collegamenti a 6 canali analogici (→ pagina 18).

SPEAKERS

Segnali audio e funzionamento degli amplificatori

Segnali digitali riproducibili dall'unità

Dolby Digital (incluso Dolby Digital Surround EX)	Si tratta delsystema surround digitale sviluppato da Dolby Laboratories. Dolby Digital Surround EX aggiunge un canale surround posteriore al tradizionale formato a 5.1 canali di Dolby Digital. Vienecisione creato audio con una maggiore presenza.	DVD, ecc.
DTS (inclusi DTS-ES e DTS 96/24)	Questo systemasurround digitale è stato sviluppato da DTS (Digital Theater Systems, Inc.). DTS-ES aggiunge un canale surround posteriore al tradizionale formato DTS a 5.1 canali. Vienecisione creato audio con una maggiore presenza. DTS 96/24 offre un suono da 96 kHz sono a 24 bit. I suoni ad alta frequenza 96 kHz/24 bit vengono riprodotti da più canali.	DVD, ecc.
PCM	Il terminale DIGITAL IN COAXIAL1 dell'unità è in grado di riproduire fino a 192 kHz e altri terminali DIGITAL IN possono riproduire fino a 96 kHz. Le frequenze sono sostrate sul display quando l'unità riceve i segnali di ingresso trasmessi alle frequenze 88,2 kHz, 96 kHz, 176,4 kHz e 192 kHz.	CD, DVD-Audio, ecc.

Visualizzazione dei segnali audio

	2CH MIX TUNED MONO ST RDS PS PTY M SLEEP cm kHz MHz Digital INPUT DTS 96/24DTS-ES DIGITAL EXEX EX PL II x NEO:6 SFC
DIGITAL:	È in uso un decoder Dolby Digital.	DOLPL II :	Il display indica che Dolby Pro Logic IIx (decoder Dolby Pro Logic è in uso su sorgenti stereo a 2 canali quando i diffusori surround posteriori sono assenti.
DIGITAL EX:	È in uso un decoder Dolby Digital Surround EX (decoder Dolby Pro Logic il quando il segnale di ingressso è del tipo Dolby Digital a 5.1 canali o Dolby Digital Surround EX. (Viene visualizzato solo quando si collega un diffusore surround posteriore.)	DTS:	È in uso un decoder DTS.
		DTS 96/24:	È in uso un decoder DTS 96/24.
DEX:	È in uso un decoder Dolby Digital Surround EX (decoder Dolby Pro Logic il quando il segnale di ingressso è del tipo DTS a 5.1 canali. (Viene visualizzato solo quando si collega un diffusore surround posteriore.)	DTS-ES:	È in uso un decoder con sorgenti discrete o matrice DTS-ES.
		NEO:6:	È in uso un decoder a matrice DTS NEO:6.
		SFC:	È in uso una funzione a matrice SFC.
DOLPIIIx:	È in uso un decoder Dolby Pro Logic IIx

ADVANCED DUAL AMP (⇒ pagina 25)

■ Riproduzione stereo

■ Riproduzione surround a 5.1 canali

BI-AMP (⇒ pagina 25)

■ BI-AMP ■ BI-AMP e ADVANCED DUAL AMP

Radio

Sintonizzazione manuale

(Uso con il telecomando) (Uso sull'unità)

1 Per utilizzare il sintonizzatore radio

2 Per selezionare "TUNER FM" o "TUNER AM"

Tenere premuto TUNER per 2 secondi. -BAND

FM AM

3 Per immettere la frequenza della stazione (sintonizzazione diretta)

Ad esempio: FM 107.90 MHz, premere [DIRECT TUNING, DISC] → [1] → [0] → [7] → [9] → [0]

• Se non si preme un tasto perché il cursore lampeggia, il display torna alla frequenza ricevuta.
• Se la frequenza non è stata impostata correttamente, viene visualizzato "ERROR".

1 Per selezionare "TUNER FM" o "TUNER AM"

Ruotare

2 Per sintonizzare la stazione Premere TUNE

Sintonizzazione automatica

Tenere premuto [TUNE ∨ o ∧] finché la frequenza comincia a scorrere. La sintonizzazione si arresta quando viene trovata una stazione (la sintonizzazione potrebbe arrestarsi in presenza di interferenze).

• Quando si sintonizza una stazione viene visualizzato "TUNED".
• Quando si sintonizza una trasmissione FM stereo viene visualizzato "ST".

Nota

Miglioramento della ricezione

I registratori DVD e i lettori DVD potrebbero interferire con la ricezione radio. Se ciò accade, spegnere il registratore DVD e il lettore DVD o allontanarli ulteriormente dall'antenna AM a quadro.

Assegnazione di frequenze AM

Se non è possibile sintonizzare correttamente la frequenza AM, modificare l'intervallo di frequenza per adattarlo a quello della propria zona.

Preparazione

Premere [-MENU/-SETUP, RETURN] per accedere al menu.

1 Selezionare "TUNER"

e confermare l'impostazione.

2 Selezionare "AM STEP"

e confermare l'impostazione.

3 Selezionare "9" o

"10" e confermare l'impostazione.

Impostazione di fabbrica: AM STEP 9

4 Premere due volte [-MENU/-SETUP, RETURN] per selezionare "EXIT", quindi premere [ENTER].

Preselezione delle stazioni

Preselezione delle stazioni

Preselezione automatica

1 Per iniziare la preselezione, sintonizzarsi sulla frequenza FM desiderata (FM: 87,50 - 108,00 MHz) (vedere pagina 38). Per iniziare la preselezione, sintonizzarsi sulla frequenza AM desiderata (AM: 522 - 1611 kHz) (vedere pagina 38).

I canali preselezionati assegnati automaticamente da questa unità sono i seguenti:

FM: 1 a 30

AM:21a30

Iniziare la preselezione delle stazioni FM. Se si preselezionano le stazioni AM prima di quelle FM, verranno cancellate durante la preselezione delle stazioni FM.

.MENU-SETUP

3 Selezionare "TUNER" e confermare l'impostazione. 4 Selezionare "AUTO MEMO" e confermare l'impostazione.

5 Selezionare "START" e premere [ENTER].

Selezionare "CANCEL" per annullare.

• Durante la preselezione automatica, l'indicatore di memoria lampeggia e la frequenza scorre. L'indicatore di memoria e il numero dei canali vengono visualizzati per un secondo quando viene preselezionata una stazione.
• Al termine della preselezione, viene visualizzata l'ultima stazione preselezionata.
• La preselezione delle frequenze non viene eseguita correttamente se le onde radio sono troppo forti o troppo deboli. In tal caso, eseguire la preselezione manuale.

Preselezione manuale

1 Sintonizzare la stazione che si desidera preselezionare (→pagina 38).

MENU-SETUP

2 Premere per accedere al menu.

RETURN

3 Selezionare "TUNER" e confermare l'impostazione. 4 Selezionare "MEMORY" e confermare al menu. 5 Selezionare un numero di canale e premere [ENTER].

Viene visualizzato "STORED". - Per continuare la preselezione, premere [TUNE ∨ o ∧] per sintonizzare un'altra stazione nel punto 1.

6 Premere due volte [-MENU/-SETUP, RETURN] per selezionare "EXIT", quindi premere [ENTER].

• Le stazioni FM possono essere preselezionate anche nella modalità MONO (vedere oltre).

Ascolto delle stazioni preselezionate

(Uso con il telecomando) (Uso sull'unità)

■ Selezionare il canale.

• Tenere premuto il tasto per cambiare più velocemente i canali.

Premere i tasti numerici per selezionare il canale.

123

Premere

456

7 8 9

010

Per selezionare un numero a due cifre

Ad esempio 21: [≥10, -/-] → [2] → [1]

MENU-SETUP

1 Premere per accedere al menu. RETURN 2 Selezionare "TUNER" e confermare l'impostazione. 3 Selezionare "TUNE MODE" e confermare l'impostazione. 4 Selezionare "PRESET" e confermare l'impostazione. 5 Premere due volte [-MENU/-SETUP, RETURN] per selezionare "EXIT", quindi premere [ENTER].

TUNE

6 Premere per selezionare il canale.

• Tenere premuto il tasto per cambiare più velocemente i canali.
• Selezionare "MANUAL" nel punto 4 quando si desidera eseguire la sintonizzazione manuale (→).[38].

Riduzione del rumore eccessivo

Selezionare questa funzione se, durante la ricezione, è presente un rumore eccessivo.

Preparazione Premere [-MENU/-SETUP, RETURN] per accedere al menu.

- Durante la ricezione FM stereo

È possibile migliorare la ricezione FM selezionando la modalità di ricezione monofonica.

1 Selezionare "TUNER" e confermare l'impostazione. 2 Selezionare "FM MODE" e confermare l'impostazione. 3 Selezionare "MONO" e confermare l'impostazione.

• Quando questa funzione è impostata, sul display viene visualizzato "MONO".
• Selezionare "AUTO" per annullare.

4 Premere due volte [-MENU/-SETUP, RETURN] per selezionare "EXIT", quindi premere [ENTER].

Durante la ricezione AM

In presenza di molte interferenze nella trasmissione AM, provare a selezionare Questa modalità.

1 Selezionare "TUNER" e confermare l'impostazione. 2 Selezionare "BEAT PROOF" e confermare l'impostazione. 3 Selezionare "MODE 1" o "MODE 2" e confermare l'impostazione. Impostazione di fabbrica: MODE 1 4 Premere due volte [-MENU/-SETUP, RETURN] per selezionare "EXIT", quindi premere [ENTER].

Trasmissioni RDS

Indicazioni PTY

NEWS Notizie
AFFAIRS Attualità
INFO Informazioni
SPORT Sport
EDUCATE Istruzione
DRAMA Teatro
CULTURE Cultura
SCIENCE Scienza
VARIED Vari
POP M Musica pop
ROCK M	Musica rock
M. O. R. M	Musica leggera
LIGHT M	Musica classica leggera
CLASSICS	Musica classica
OTHER M Altra musica
WEATHER	Informazioni meteorologiche
FINANCE	Finanza
CHILDREN	Programmi per l'infanzia
SOCIAL A Affari sociali
RELIGION	Religione
PHONE IN	Telefono amico
TRAVEL	Viaggi
LEISURE	Tempo libero
JAZZ Musica jazz
COUNTRY	Musica country
NATIONAL	Musica nazionale
OLDIES	Vecchi successi
FOLK M	Musica folk
DOCUMENT	Documentari
TEST	Trasmissione di prova
ALARM	Annunci d'emergenza

Scorrimento della visualizzazione

Questa unità può visualizzare i dati di testo trasmessi dal sistema di dati radio (RDS) disponibile in alcune aree. L'indicatore "RDS" si illumina alla ricezione dei segnali RDS.

• Le indicazioni RDS potrebbero non essere disponibili se la ricezione è scadente.

1 Premere [-MENU/-SETUP, RETURN] per accedere al menu. 2 Selezionare "TUNER" e confermare l'impostazione. 3 Selezionare "RDS DISP" e confermare l'impostazione. 4 Selezionare la modalità di visualizzazione e confermare l'impostazione.

FREQUENCY: Visualizzazione della frequenza

PS DISP: Servizio programmi, nome stazione

PTY DISP: Tipo di programma

Impostazione di fabbrica: PS DISP

• Sul display viene visualizzato "PS" quando si seleziona "PS DISP".

Viene visualizzato "PTY" se si seleziona "PTY DISP".

5 Premere due volte [-MENU/-SETUP, RETURN] per selezionare "EXIT", quindi premere [ENTER].

Comando a distanza di un televisore o registratore DVD, ecc.

Oltre all'unità, con il telecomando in dotazione è possibile utilizzare un televisore, un registratore DVD, un lettore DVD, un VCR o un lettore CD Panasonic (ad esclusione di alcuni modelli). Consultare le istruzioni per l'uso del componente per informazioni dettagliate. Potrebbe essere necessario immettere un codice per utilizzare alcuni componenti (→ pagina 44).

Puntare il telecomando verso il componente che si desidera utilizzare.

Comando a distanza di un televisore

Per impostare "TV/STB" come ingresso/Per predispore il telecomando in modalità di funzionamento TV	TV Non dimenticare di eseguire questa operazione prima di utilizzato un televisione.
Per accendere o spagnere il tevisore	AV SYSTEM
Per alternare la modalità di ingresso del tevisore (TV/ video)	TV/AV
Per regolare il volume del tevisore	TV + VOL -
Per selezionare un canale ( quando si effettua una selezione in ordine crescente o decrescente)	^CH
Per selezionare un canale ( quando si seleziona un canale direttamente)	1 2 3 4 5 6 7 8 9 0 ≥10

Comando a distanza di un VCR

Per impostare "VCR" come ingresso dell'unità/ Per predisporre il telecomando in modalità di funzionamento VCR	VCR Non dimenticare di eseguire questa operazione prima di utilizzato un VCR.
Per accendere o spagnere il VCR	AV SYSTEM
Per avviare la riroduzione	PLAY
Per avvolgere/ riavvolgere un nastro	SLOWSEARCH
Per mettere in pausa	PAUSE
Per selezionare un canale ( quando si effettua una sezione in ordine crescente o decrescente)	^ CH ✓
Per selezionare un canale ( quando si seleziona un canale direttamente)	1 2 3 4 5 6 7 8 9 0 ≥10
Per interrompere la riproduzione	STOP

Nota: Se si utilizza un registratore DVD con VCR integrato, premere [DRIVE SELECT] per selezionare VCR.

Comando a distanza di un televisore o registratore DVD, ecc.

Puntare il telecomando verso il componente che si desidera utilizzare.

Comando a distanza di un registratore DVD

Per impostare "DVR" come ingresso dell'unità/ Per predisporre il telecomando in modalità di funzionamento registratore DVD

Per accendere e spegnere il registratore DVD

Per avviare la riproduzione

Per saltare un brano o un capitolo

Per eseguire la ricerca nel disco

Per riprodurre al rallentatore

Per visualizzare il navigatore diretto (o il menu principale)

Per visualizzare un sottomenu

Per visualizzare la schermata FUNCTIONS (durante l'arresto)

Per ritornare alla schermata precedente

Per selezionare una voce

Premere per effettuare la selezione dopo aver premuto [DIRECT]

NAVIGATOR, TOP MENU], [S, SUB MENU] o [FUNCTIONS].

Non dimenticare di eseguire questa operazione prima di comandare un registratore DVD.

Se si utilizza un registratore DVD Panasonic con il telecomando in dotazione

Modificare l'impostazione di lavoro sul telecomando in dotazione perché corrisponda alla modalità di lavoro remoto del registratore DVD.

Preparazione: Verificare la modalità di lavoro a distanza del registratore DVD nelle relative istruzioni per l'uso.

1 Premere [DVD REORDER].

2 Tenere premuto [ENTER] insieme a [1], [2] o [3] per due o più secondi.

• Sul telecomando viene impostato [Mode 1], [Mode 2] o [Mode 3], secondo il tasto premuto. L'impostazione di fabbrica è [Mode 1].

Per confermare la voce selezionata Per selezionare un brano o un capitolo direttamente - Alcuni modelli richiedono la pressione di [ENTER] dopo i tasti numerici per la conferma. Permettere input Per spostarsi avanti e indietro di un fotogramma alla volta Per avanzare di 30 secondi Per selezionare alternativamente le unità del registratore DVD (unità disco rigido, unità DVD, unità SD, ecc.) Per selezionare un canale (quando si effettua una selezione in ordine crescente o decrescente) Per selezionare un canale (quando si seleziona un canale direttamente) Per interrompere la riproduzione

Se il passaggio tra le unità DVD non avviene Tale condizione può essere dovuta al fatto che il registratore DVD non riconosce il segnale trasmesso dal comando a distanza dell'unità. Commutare di nuovo le unità dopo aver modificato il segnale con la procedura descritta di seguito.

1 Premere [DVD REORDER]. 2 Tenere premuto [ENTER] insieme a [8] per due o più secondi. - Per ritornare: nel punto 2 indicato sopra, tenere premuto [ENTER] insieme a [9] per almeno due secondi.

Nota

Se si utilizza un registratore DVD con VCR integrato, premere [DRIVE SELECT] per selezionare una voce diversa da VCR.

Comando a distanza di un lettore DVD

Per impostare l'ingresso dell'unità su "BD/DVD" Per predisporre il telecomando in modalità di funzionamentolettore DVD	PLAYER BDODVD -ANALOG 6CH Non dimenticare di esquire questa operazione prima di comandare unlettore DVD.
Per accendere o spagnere illettoreDVD	AV SYSTEM
Per avviare lariproduzione	PLAY
Per saltare un brano o un capitolo	SKIP
Per eseguire la ricerca nel disco	SLOWSEARCH
Per riproduire al rallentatore	PAUSE SLOWSEARCH
Per visualizzare il navigatore diretto (o il menu principale)	TRENTURE
Per visualizzare unsottomenu	SUB MENU S
Per visualizzare laschermata FUNCTIONS (durante l'arresto)	SNUTTOR
Per ritornare alla schermata precedente	RETURN
Per selezionare una vocePremere per effettuire laseliezione+dopao aver premuto [DIRECT NAVIGATOR, TOP MENU],[S,SUB MENU] o [FUNCTIONS].	A

Per confermare la voce selezionata	ENTER
Per specificar un disco(solo caricatore a 5 dischi)	DIRECT TUNING DISC 1 2 3 4 5
Per selezionare un brano o un capitolo direttamente· Alcuni modelli richiedono la pressione di [ENTER] dopo i tasti numerici per la conferma.	1 2 3 4 5 6 7 8 9 0 ≥10 ...
Per mettere in pausa	PAUSE
Per spostarsi avanti e indietro di un fotogramma allaolta	PAUSE
Per interrompere la riproduzione	STOP

Nota [FUNCTIONS] attiva le funzioni di visualizzazione su alcuni lettori DVD Panasonic.

Comando a distance di unlettore CD
Per impostare "CD"come ingressodell'unità/Per predisporre iltelecomando inmodalità difunzionamentolettore CD	CDNon dimenticaredi eseguirequestaoperazione prima di comandare unlettore CD.
Per accendere ospegnere illettore CD	AVSYSTEM
Per avviare lariproduzione	PLAY
Per saltare un brano	SKIP
Per eseguire laricerca nel disco	SLOW/SEARCH
Per mettere in pausa	PAUSE
Per specificare undisco(caricatore a 3 o 5dischi)	DIRECTTUNINGDISC12345
Per avviare lariproduzione da undisco specificato[MEGA CD changer](contiene più di 50dischi)	DIRECTTUNINGDISC1234567890PLAY
Per selezionale unbrano direttamente	1234567890≥10-/-
Per interrompere lariproduzione	STOP

Comando a distanza di un televisore o registratore DVD, ecc.

Utilizzato di due o più componenti Panasonic (sistema con minicomponenti, amplificatore AV, ecc.)

Quando si utilizza il telecomando dell'unità potrebbero essere messi in funzione due o più componenti audio Panasonic.

In questi casi, impostare la modalità del telecomando dell'unità su "REMOTE 2".

Attenersi alla seguente procedura per impostare lo stesso numero (2) come codice del telecomando.

Operazioni di base

Ruotare per selezionare la voce desiderata.

Premere per confermare la scelta.

Per ritornare alla schermata precedente/ Per annullare

Operazioni sull'unità

1 Tenere premuto [-MENU/ -SETUP, RETURN] per circa due secondi per accedere a SETUP. 2 Selezionare e confermare la scelta.

3 Selezionare e confermare la scelta.

4 Selezionare e concludere l'impostazione.

Operazioni sul telecomando

5 Premere

6

contemporaneamente, mantenendo la pressione per due secondi.

Quando si riporta il codice del telecomando su "1"

• Operazioni sull'unità: selezionare "1" al punto 3.
• Operazioni sul telecomando: al punto 6, premere contemporaneamente [ENTER] e [1],

mantenendo la pressione per circa due secondi.

Immissione di un codice per l'uso di altri componenti

Questo telecomando può comandare componenti audio/video Panasonic e Technics dotati di sensori per il funzionamento a distanza. Potrebbe essere necessaria la modifica del codice del telecomando.

È anche in grado di comandare televisori, videoregistratori e lettori DVD di altre marche. Ricercare la marca nella tabella e immettere il codice come indicato di seguito.

Modifica dei codici

TV VCR

Lettore DVD

—ANALOG6CH

Tenere premuto il tasto corrispondente al componente.

Immettere la prima cifra.

Immettere la seconda cifra.

Il telecomando emette il segnale on/off. Se il codice è corretto, il componente si accende o si spegne. In caso contrario, immettere un altro codice.

• Il telecomando non può comandare determinati componenti e potrebbe non eseguire alcune operazioni.
• Immettere di nuovo i codici dopo la sostituzione delle pile.

Tabella dei codici

	TV VCR		LettoreDVD
PANASONIC 01/28/30/30/31 01/29/30 01
AKAI 07/11/28/36/37 06/08/16/17/	19/37	-
ALBA	05/11/12	02/06/23	-
BAIRD	-08/10/37	-
BAUR	32	--
BLAUPUNKT	28/36	01/26/29/30/33	-
BRANDT	26/41	--
BUSH	02/05/10/11/12/32/38	02/09/23	-
DAEWOO	11/12/32	15	-
DENON	--01/17	-
DUAL	32	--
FERGUSON	11/12	31	02
FINLUX	11/12/22/23/24/25/40	-	-
FISHER	37	05/07/10/11/12	-
FUNAI	02/38	--
GOLDSTAR	11/12	-	-
GOLDSTAR/LG	-03/04/36/37	-
GOODMANS	11/12/25/32 02/03/18/23/27/33	-
GO-VIDEO	-	-	12
GRUNDIG 28/36	02/23/26 28/32/33	-
HCM	-	02/23	-
HITACHI	01/09/26/41 13/14	11
ICE	21/39	--
INNO HIT	34	-	-
ITT	-08/10/11/37	-
ITT/NOKIA	05/07/37	18/27/37	-
JVC 18	20/21	09
KENDO	40	08/09/37	-
KENWOOD	-	-	15
LOEWE	14/33	03/32	-
LOEWE OPTA	32	--
LUXOR	37	08/10/11/17/19/37	-
MATSUI	02/05/06/07/10/11/12/25/37/38	03/05/09	-
METZ	-01	-
MITSUBISHI 14/19	28/36 17/19/21/32	06
NEC	-	04/21/36/37	-
NOKIA	05/07/37	08/10/11/18/22/27/37	-
NORDMENDE	26/41	20/21	02
OCEANIC	27/35	--
OKANO	-	06	-
ORION	02/03/05/10/11/12/38	05/09	-
PHILIPS	11/12/13/15 22/32/33/34/35	04/16
PHONOLA	11/12	32	-
PIONEER	--03	-
POLKAUDIO	-	-	16
RADIOLA	11/12	-	-
RAITE	-	-	13
RCA	--02	-
RFT	-	33	-
ROADSTAR	39	02/03/18/23/27	-
SABA	26/41	21	02
SALORA	07/37	08/11/17/19/37	-
SAMPO	-	-	14
SAMSUNG	11/12/15/21/25/34/39	15/16/18/27	10
SANYO	07/17/25/37 07/10/11	-
SCHAUBLORENZ	-10	-
SCHNEIDER 11/12	02/03/18/23/27/32	-
SEG	39/40	02/18/23/27	-
SELECO	11/24	--
SHARP	17/20	22	08
SIEMENS	11/12/17/28/36 03/10/11/32	-
SINUDYNE	02/05/11/12/22/24/38/40	-	-
SONY	16	24/25/26 05
TECHNICS	--01	-
THOMSON	05/26/41	21	02
THORN	06/08/11/12/14/16/25/32	10	-
TOSHIBA	03/04/06/08 15/17/19/32 04
UNIVERSUM	39	03/08/32/37	-
WHITE WESTIN HOUSE	11/12/22/40 --
YAMAHA	-	-	01
ZENITH	-	-	07/12

Diagnostica

Prima di chiamare il tecnico per la riparazione, eseguire i controlli indicati di seguito. In caso di dubbi su alcuni punti di controllo o nel caso le soluzioni indicate nel diagramma non risolvano il problema, rivolgersi a un rivenditore per indicazioni.

L'unità non si accende.	• Accertarsi che il cavo di alimentazione CA sia collegato. 9
Assenza di audio.L'audio è distorto.	• Alzano il volume.• Controllare i colleaguei dei diffusori e degli altri componenti.• Accendere i diffusori.• Selezionare la sor Gestione corretta.• Modificare l'impostazione DIG INPUT in base al tipo di collegamento eseguito.• Accertarsi che i segnali digitali possano essere decodificati da但这a unità.• Disattilare la modalità di silenziametro audio.• Disattilare PCM FIX.• La registrazione di determinati DVD-Audio potrebbe essere impedita nella protezione del copyright.
L'audio si arrasta.Sul display viene visualizzato“OVERLOAD” per circa un secondo, quando l'unità si spegne.	• Determinare e correggere la causa, quandri riaccendere l'unità.Le cause includono:- Cortocircuito (fili nudi che si toccano) dei cavi positivi e negativi dei diffusori.- Impiego di diffusori con un'impenzazione inferiore a quella nominale di但这a unità.- Sovraccarico dei diffusori per volume o corrente excessively.- Utilizzo dell'unità in un ambiente caldo sono ventilazione adeguate.- Se il problema si verifica di nuovo dato l'accensione dell'unità, rivolgersi al rivendatore.
Ingresso analogico distorto; sul display viene visualizzato il messaggio“OVERFLOW” durante la riproduzione.	• Accendere l'attenatore. 36
Sul display viene visualizzato“F76” e l'unità si spegne.	• Spagnere l'unità, scollegare il cavo di alimentazione e rivolgersi al rivendatore.
Sul display viene visualizzato“F70”.	• Spagnere l'unità, scollegare il cavo di alimentazione e rivolgersi al rivendatore.
Sul display viene visualizzato“REMOTE 2” o“REMOTE 1”.	• Modificare i codici affinché siano gli stessi sul'unità principale e sul telemando.
Visualizzazione oscurata.	• Annullare la funzione“ DIMMER”.
Si sente un“clic” durante la riproduzione.	• A seconde del segnale di ingressio, durante la riproduzione di DVD ecc., la funzione ADVANCED DUAL AMP cambia automaticamente. Il cic viene udito quando si verifica tale modifiche. Non è indic de un problema dell'unità.- E inottre poterimpassare l'unità per impedire l'uso automatico della funzione ADVANCED DUAL AMP.
Sul display viene visualizzato“MEASURING ERROR”.	• Uno dei diffusori è troppo lontano. Controllare la posizione dei diffusori.• Si è verificato un erre de una Cause sconoscuita. Eseguire di nuovo impostazione del difusore.
Con le distanci dei diffusori impostate(一页一页)33), sul display viene visualizzato“(.” insieme al nome del diffusore, ad esempio“L 3.0.”	• Tale indicazione compare quando si esgue il regolamento automatico della polarità del difusore.- E possiblo impostare i diffusori perché non venga eseguita la regolazione automatica della polarità.
Con le distanci dei diffusori impostate(一页一页)33), sul display viene visualizzato“OVER”.	• Tale indicazione viene visualizzata quando la distanza è superiore a 15 metri.Verificare la posizione del difusore.
Non si sente l'audio dai diffusori centrale, surround o subwoofer.	• Accertarsi che l'impostazione dei diffusori si correttà.• Verificare le impostazioni di Dolby Pro Logic“NEO:6 o SFC, quando selezione una modalità adeguate.• Premere per attivare[SURROUND]durante la riproduzione di sorgenti stereo a 2 canail.
Non si sente il suono dal difusore surround posteriore.	• Accertarsi che l'impostazione dei diffusori si correttà.• Premere per attivare[SURROUND].
Dolby Pro Logic NEO: 6 e SFCnon sono disponibili.	• Verificare se il difusore centrali, i diffusori surround e i diffusori surroundi sono collegati correttamente.• Premere per attivare[SPEAKERS A].• Non è possibile utilizzare i formati Dolby Pro Logic“NEO:6 e SFC per sorgenti che contengono segnali PCM con una frequenza di campionamento di 192 kHz.• Annullare la riproduzione DVD ANALOG 6CH.L'lefto non più essere utilizzato se la sorgente di ingresso contiene segnali audio doppi in lavorato Dolby Digital o DTS.
Non è presente l'uscita audio DTS.Epresente l'uscita audio, ma l'indicatore del decoder DTS non è illuminato.	• Impostare l'uscita audio digitale DTS del lettore DVD o del registratore DVD su“Bitstream”.
Il suono risulta distorto quando si usa il controllo del Campo sonor (SFC).	• A seconda della sorgente di ingressio, il suono più risultare distorto quando si augmenta il livello dell'effetto SFC. In tal caso, ridurre il livello dell'effetto SFC.
Non è possible sintonizzato la radio o si sentono molti rumori e interferenze.	• Collegare un'antenna appropriata (potrebbe essere necessaria un'antenna esterna o con più elementi).• Regolare la positioning della'antenna FM o AM.• Ridurre gli acuti.• Spagnere teletovisi, piastro a cassetta, registratori DVD, lettori DVD e ricevitori satellitari nelle vicinanze.• Separare l'antenna dagli altri cavi e componenti.
Èpresente molto rumore durante l'ascollo in AM.	• Provarare a modificare la modalità BEAT PROOF.
Non è possible sintonizzato correttamente la frequenza AM.	• Modificare l'intervario di frequenza per adattarlo a quello della propria zona quando è selezione l'impostazione AM.
Quando si usa un collegamento HDMI, i primi due secondi del suono vengono tagliati.	• Se sta si recrudisce un capitolo di un DVD:- Modificare l'impostazione di uscita audio sul leettore DVD o registratore DVD da“Bitsream”a“PCM"(le sorgenti a 6,1 canail verranno comunique prodotto come a 5,1 canail).- Selecione“PCMFIX”come indicate in“Impostazione dei segnoli di ingresso” quando si riproduzione sorgenti stereo a 2 canail.
Sul display viene visualizzato“U70-1-1”.	• Il componente collegato dal cavo HDMI non è compatibile con la technologia di protezione del copyright di但这a unità.
Viene visualizzato sul display“U70-1-2”.	• L'unità ha ricevuto un segnale per un formatting di immagine nonCompatible con il collegamento HDMI.Controllore le impostazioni del componente collegato.
Sul display viene visualizzato“U70-3”.	• Se accade qualcosa di insolito durante l'uso di un collegamento HDMI:Rivolversi ai rivendatore se l'indicazione rimane visibile sul display dopo queste operazioni.- Spagnere e accederne di nuovo componente collegato.• Estrarrre il cavo HDMI, quando reinserrir.\(Ridurre il numero di componenti collegati in series al terminale HDMI (se vi sono più di due unità).
L'unità non funzioni correttamente.	• L'unità non funzione correttamente se nei terminali di ingresso e uscita HDMI sono in uso i cavi sbagliati.Spagnere l'unità, scollegare il cavo di alimentazione CA ed effettare di nuovo i collegamenti.
Il HDAVI Control non funzione correttamente.	• Collegare l'unità al televisione (VIERA)utilizing il cavo HDMI, accendere il televisione, scollegare il cavo di alimentazione CA dell'unità e insertire di nuovo in una presa elettrica domestica.
Il componente collegato al terminale“HDMI (BD/DVD PLAYER IN)” dell'unità si accende e si spegne da solo.	• Alcune delle operazioni collegate si applicano al componente collegato compatible HDAVI Control.Per evitare ici, impostare il componente collegato (registratore DVD (DIGA) e altri) in modo che non siaCompatible HDAVI Control.
Il telecommando non funzione.	• Sosteniture il pile nel caso si sono esaurite.• Modificare il codice del telecommando dell'unità in“REMOTE 2”.
Alli componenti poterebbero rispondere ai commandi imitiati da telemando.

Messaggi di guida

Messaggio		Causa/soluzione
1	CANCEL MITING FUNCTION	La funzione di silenziamento audio è attiva.Premere [MUTING] sul telecomando e annullare la funzione (→pagea 29).
2	MUSIC MODE ONL'	La modalità selezionata non è "MUSIC". Modificare la modalità impostandola su "MUSIC" (→pagee 26 e 27).
3	NO CENTER AND SURROUND SPEAKERS	I diffusori centrale e surround non sono collegati, oppure sono impostati come assenti. Collegare i diffusori (→pagea 9) o impostarli come presenti (→pagea 33).
4	NO SURROUND AND SURROUND BACK SPEAKERS	I diffusori surround e surround posteriore non sono collegati, oppure sono impostati come assenti. Collegare i diffusori (→pagea 9) o impostarli come presenti (→pagea 33).
5	NO SURROUND BACK SPEAKER	I diffusori surround posteriori non sono collegati, oppure sono impostati come assenti. Collegare i diffusori (→pagea 9) o impostarli come presenti (→pagea 33).

Messaggio		Causa/soluzione
6	NOT POSSIBLE FOR DTS-ES SOURCE	Si è tentato di utilizzato un effetto non disponibile per le sorgenti DTS-ES.
7	NOT POSSIBLE FOR IR D AUDIO SOURCE	Si è tentato di utilizzato un effetto non disponibile per le sorgenti DVD-Audio.
8	NOT POSSIBLE FOR IR B GCH INPUT	Si è tentato di utilizzato un effetto non disponibile per la riproduzione di ingressiDVD. analogici a 6 canali.
9	NOT POSSIBLE FOR THIS INPUT SOURCE	Si è tentato di utilizzato un effetto non disponibile per la sorgente di ingresso corrente.
10	PCM FI" (lampeggiante)	L'unità si trova nella modalità "PCMFIX". Annullare但这a modalità (→pagea 35).
11	SELECT SPEAKER A	"SPEAKERS A" è disattivato. Selezionare "SPEAKERS A" (→page 12 e 24).
12	SPEAKERS ARE OFF	"SPEAKERS A" e "SPEAKERS B" sono disattivati. Selezionare "SPEAKERS A" o "SPEAKERS B" (→page 12, 24 e 25).

Dati tecnici (DIN 45 500)

■ SEZIONE AMPLIFICATORE

Potenza di uscita (230 a 240 V CA)

DIN 1 kHz (T.H.D. 1%)

2x145W(4Ω)

Potenza d'uscita continua 20 Hz a 20 kHz con lavoro di entrambi i canali

2×80 W (6Ω)

Distorsione armonica totale

Potenza nominale 20 Hz a 20 kHz

0.09% (62)

Banda di potenza

entrambi i canali comandati, -3 dB

4 Hz a 88 kHz (6 Ω, 0,9 %)

Potenza di uscita per ciascun canale (230 a 240 V CA)

Risposta in frequenza

CD, AUX, TV/STB, VCR, DVD REORDER, BD/DVD

Sensibilità e impedenza di ingresso

CD, AUX, TV/STB, VCR, DVD REORDER, BD/DVD/DVD 6CH

200 mV/22 kΩ

Rapporto segnale/rumore alla potenza nominale (6 Ω)

CD, TV/STB, BD/DVD PLAYER, DVD REORDER(DIGITAL INPUT)

Separazione fra canali

Risposta In frequenza subwoofer (-6 dB)

50 Hz, +10 a -10 dB

20 kHz, +10 a-10 dB

±1 dB

55dB

7 Hz a 200 Hz

Ingresso digitale (OTTICO)

(COASSIALE)

:

2

Ingresso HDMI (Versione 1.2a)

Uscita

?

1

SEZIONE SINTONIZZATORE FM

Gamma di frequenza

87.50 a 108.00 MHz

Sensibilità

Rapporto segnale/rumore 30 dB

1.5 μV/75Ω

Rapporto segnale/rumore 26 dB

1.2 uV/75Ω

Rapporto segnale/rumore 20 dB

1.5μV/75Ω

Sensibilità utile IHF (IHF '58)

22 uV/75Ω

Soglia di sensibilità IHF 46 dB stereo

Distorsione armonica totale

MONO

STEREO

Rapporto segnale/rumore

MONO

60 dB

STEREO

58dB

Risposta in frequenza

-2dB

Selettività del secondo canale

65 dB

Rapporto di cattura

1.5dB

Reiezione d'immagine a 98 MHz

40 dB

Reiezione IF a 98 MHz

70dB

Reiezione della risposta spuria a 98 MHz

70dB

Soppressione AM 50 dB

Separazione stereo

40 dB

Fuga di portante

30 dB

-50 dB

Bilanciamento canale (250 Hz a 6.3 kHz)

1,5 dB

Punto limite

1.2 μV

Larghezza di banda

SEZIONE SINTONIZZATORE AM

Gamma di frequenza

522 a 1611 kHz (passi da 9 kHz)

530 a 1620 kHz (passi da 10 kHz)

20 μV, 330 μV/m

Sensibilità

Selettività (a 999 kHz) 55 dB

Reiezione IF (a 999 kHz)

50 dB

SEZIONE VIDEO

Tensione di uscita su ingresso a 1 V (sbilanciato)

1±0,1 Vp-p

Tensione di ingresso max.

1,5 Vp-p

Impedenza in ingresso/uscita

75Ω (sbilanciato)

S-Video

Ingresso TV/STB, BD/DVD PLAYER, DVD REORDER, AUX

Uscita TV MONITOR

Component video Ing

Uscita TV MONITOR

DATI GENERALI

Alimentazione

230 a 240 V CA, 50 Hz

Consumo di energia

140 W

Consumo di energia in modalità standby:

0.9 W

Modalità HDMI disattivata) 0.45 W

Note

1. I dati tecnici sono soggetti a modifiche senza preavviso.
2. La distorsione armonica totale viene misurata con analizzatore di spettro digitale.

Manutenzione

Superfici sporche

Per pulire l'unità, usare un panno morbido e asciutto.

Non usare alcol, diluenti per vernici o benzene. - Prima di usare un panno imbevuto di prodotti chimici, leggere attentamente le istruzioni che accompagnano il panno.

ATTENZIONE!

• PER MANTENERE UNA BUONA VENTILAZIONE, NON INSTALLARE O SISTEMARE QUESTA UNITÀ IN UNO SCAFFALE PER LIBRI, ARMADIETTO INCORPORATO O ALTRO SPAZIO RISTRETTO. PER PREVENIRE RISCHI DI SCOSSE O INCENDIO DOVUTI A SURRISCALDAMENTO, ACCERTARSI CHE TENDE O ALTRO MATERIALE NON OSTRUISCANO LE CONDIZIONI DI VENTILAZIONE.
• NON OSTRUIRE LE APERTURE DI VENTILAZIONE DELL'UNITÀ CON GIORNALI, TOVAGLIE, TENDE O ALTRI OGGETTI SIMILI.
• NON METTERE SULL'UNITÀ SORGENTI DI FIAMME NUDE, COME CANDELE ACCESE. SMALTIRE LE PILE RISPETTANDO L'AMBIENTE.

ATTENZIONE:

PER RIDURRE IL RISCHIO DI INCENDIO, SCOSSE ELETTRICHE O DANNI ALL'UNITÀ, NON ESPORLA ALLA PIOGGIA, UMIDITÀ, GOCCIOLAMENTI O SPRUZZI E NON METTERVI SOPRA ALCUN OGGETTO CONTENENTE LIQUIDI, COME UN VASO DI FIORI.

Durante l'uso, il prodotto potrebbe essere soggetto a interferenze radio causate dal cellulare. Se si dovesse verificare tale interferenza, aumentare la distanza tra il prodotto e il cellulare.

La presa di corrente deve trovarsi vicino all'apparecchio ed essere facilmente accessibile.

La spina del cavo di alimentazione deve rimanere sempre facilmente accessibile.

Per isolare completamente l'apparecchio dalla fonte di alimentazione principale, staccare la spina del cavo di alimentazione dalla presa di corrente.

Prodotto su licenza della Dolby Laboratories.

"Dolby", "Pro Logic" e il simbolo della doppia D sono marchi registrati della Dolby Laboratories.

"DTS", "DTS-ES", "Neo:6" e "DTS 96/24" sono marchi di fabbrica di Digital Theater Systems, Inc.

HDMI, il logo HDMI e High-Definition Multimedia Interface sono marchi di fabbrica o marchi registrati di HDMI Licensing LLC.

HDAVI Control™ è un marchio di fabbrica della Matsushita Electric Industrial Co., Ltd.

Solo per l'Italia

Il produttore "Matsushita Electric Industrial Co., Ltd., 1-15 Matsuo-cho, Kadoma, Osaka 571-8504 Giappone" di quel modello numero SA-XR700, dichiara che esso è conforme al D.M. 28/08/1995 Nr. 548, ottemperando alle prescrizioni di cui al D.M. 25/06/1985 (paragrafo 3, Allegato A) e D.M. 27/08/1987 (paragrafo 3, Allegato I).

-Se vedete quel simbolo

Informazioni per gli utenti sullo smaltimento di apparecchiature elettriche ed elettroniche obsolete (per i nuclei familiari privati)

Questo simbolo sui prodotti e/o sulla documentazione di accompagnamento significa che i prodotti elettrici ed elettronici usati non devono essere mescolati con i rifiuti domestici generici.

Per un corretto trattamento, recupero e riciclaggio, portare questi prodotti ai punti di raccolta designati, dove verranno accettati gratuitamente. In alternativa, in alcune nazioni potrebbe essere possibile restituire i prodotti al rivenditore locale, al momento dell'acquisto di un nuovo prodotto equivalente.

Uno smaltimento corretto di questo prodotto contribuirà a far risparmiare preziose risorse ed evitare potenziali effetti negativi sulla salute umana e sull'ambiente, che potrebbero derivare, altrimenti, da uno smaltimento inappropriato. Per ulteriori dettagli, contattare la propria autorità locale o il punto di raccolta designato più vicino.

In caso di smaltimento errato di questo materiale di scarto, potrebbero venire applicate delle penali, in base alle leggi nazionali.

Per gli utenti aziendali nell'Unione Europea

Qualora si desideri smaltire apparecchiature elettriche ed elettroniche, contattare il rivenditore o il fornitore per ulteriori informazioni.

Informazioni sullo smaltimento in nazioni al di fuori dell'Unione Europea

Questo simbolo è valido solo nell'Unione Europea.

Qualora si desideri smaltire questo prodotto, contattare le autorità locali o il rivenditore e chiedere informazioni sul metodo corretto di smaltimento.
