MANUALE UTENTE Track 8x4M CSeries M-AUDIO

Guida per l'uso (Italiano)

Introduzione

Grazie per aver acquistato il M-Track 8X4M. Noi di M-Audio sappiamo che per te la musica è una cosa seria. Ecco perché progettiamo i nostri dispositivi con un unico obiettivo in mente: rendere le tue prestazioni le migliori possibili.

Contenuti della confezione

M-Track 8X4M

Adattatore di alimentazione

Cavo USB-C a USB-C

Cavo USB-C a USB-A

(2) Adattatori 3,5 mm a MIDI

Schede di download del software

Guida per l'uso

Istruzioni di sicurezza e garanzia

Assistenza

Per le ultime informazioni in merito a questo prodotto (documentazione, specifiche tecniche, requisiti di sistema, informazioni sulla compatibilità, ecc.) e per effettuarne la registrazione, recarsi alla pagina m-audio.com.

Per ulteriore assistenza sul prodotto, recarsi alla pagina m-audio.com/support.

Configurazione

Configurazione audio

Utenti Windows: Prima di collegare l'M-Track 8X4M al computer, installare il driver:

1. Recarsi alla pagina m-audio.com/drivers e scaricare il driver di M-Track 8X4M più recente per il proprio sistema operativo.
2. Aprire il file scaricato e fare doppio clic sull'applicazione di installazione del driver.
3. Leggere il contratto di licenza per l'utente finale, spuntare la casella per acconsentire e cliccare su next per proseguire.
4. Cliccare su Install per avviare l'installazione. Durante l'installazione potrà essere richiesto di collegare l'M-Track 8X4M al computer. Cliccare su Install in occasione di ulteriori messaggi di sistema durante l'installazione.
5. Una volta completata l'installazione, cliccare su Finish (fine).

Per utilizzare il driver Windows, aprire il pannello di controllo M-Audio M-Track 8X4M Control Panel. Qui è possibile configurare la Preferred Buffer Size (dimensione del buffer) e la Sample Rate (frequenza di campionamento).

Per configurare l'M-Track 8X4M come dispositivo di riproduzione predefinito, seguire le indicazioni seguenti, basandosi sul proprio sistema operativo.

Windows:

1. Servirsi del cavo USB in dotazione per collegare l'M-Track 8X4M al computer. Premere il tasto di alimentazione per accendere il M-Track 8X4M.
2. Nella Barra delle applicazioni, individuare l'icona "Speaker" di controllo del Volume. Fare clic col tasto destro del mouse e selezionare Dispositivi di riproduzione.
   Cliccare sul menu Start > Pannello di controllo (o Impostazioni > Pannello di controllo nella vista Classica) > Hardware e suoni > Suoni.
3. Nel pannello di controllo Audio di Windows selezionare la scheda Riproduzione e selezionare l'M-Track 8X4M come dispositivo predefinito.
4. Cliccare sulla scheda Registrazione e selezionare l'M-Track 8X4M come periferica predefinita.
5. Cliccare su Proprietà nell'angolo inferiore destro.
6. Nella nuova finestra, cliccare sulla scheda Avanzate e selezionare 2 canali, 24-bit, 48000 Hz (qualità da Studio) come formato predefinito.
7. Togliere il segno di spunta da entrambe le caselle in Modalità esclusiva.
8. Cliccare su OK per chiudere la finestra Proprietà.
9. Cliccare su OK per chiudere il pannello di controllo Audio.

macOS:

1. Servirsi del cavo USB in dotazione per collegare l'M-Track 8X4M al computer. Premere il tasto di alimentazione per accendere il M-Track 8X4M.
2. Recarsi su Applicazioni > Utilità > Audio MIDI Setup.
3. Nella finestra Audio Devices (dispositivi audio), selezionare M-Track 8X4M nella colonna sinistra.
4. Fare clic col tasto destro su M-Track 8X4M e selezionare Use this device for sound input (utilizza questo dispositivo per ingresso audio).
5. Fare clic col tasto destro su M-Track 8X4M e selezionare Use this device for sound output (utilizza questo dispositivo per uscita audio).
6. Lasciare Audio Midi Setup.

Configurazione dell'M-Track 8X4M con il Software

Assicurarsi che il programma audio software sia configurato per ricevere audio dall'M-Track 8X4M. Questo può essere solitamente fatto a livello delle "Preferenze" del software, della "Configurazione periferica" o in "Opzioni". Per maggiori informazioni, consultate il manuale del vostro software.

Per configurare I'M-Track 8X4M con Pro Tools | First:

1. Servirsi del cavo USB in dotazione per collegare l'M-Track 8X4M al computer. Premere il tasto di alimentazione per accendere l'M-Track 8X4M.
2. Aprire Pro Tools | First.
3. Recarsi su Setup > Playback Engine....
4. Aprire il menu a discesa Playback Engine e selezionare M-Audio M-Track 8X4M.
   Nota bene: può essere necessario salvare e riavviare il progetto.
5. Selezionare la Frequenza di campionamento e cliccare su OK per chiudere la finestra di configurazione (Setup).

È ora possibile aggiungere tracce audio per la ricezione di audio da fonti collegate agli ingressi dell'M-Track 8X4M ed effettuare lo streaming di audio registrato tramite le uscite M-Track 8X4M.

Schemi di collegamento

Elementi non elencati sotto Introduzione > Contenuti della confezione sono venduti separatamente.

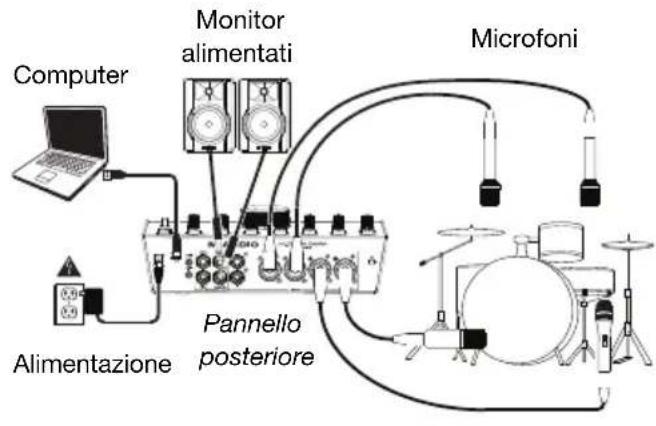

Esempio 1

Computer Monitor alimentati Microfoni Alimentazione Pannello posteriore

Pannello superiore/anteriore Cuffie Chitarre elettriche

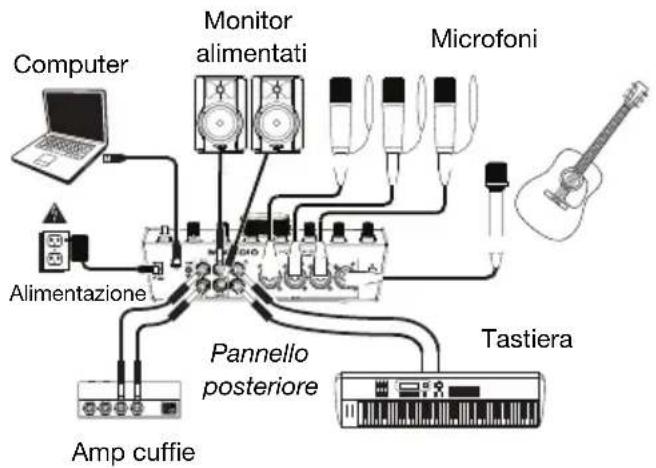

Esempio 2

Computer Monitor alimentati Microfoni Alimentazione Pannello posteriore Tastiera Amp cuffie

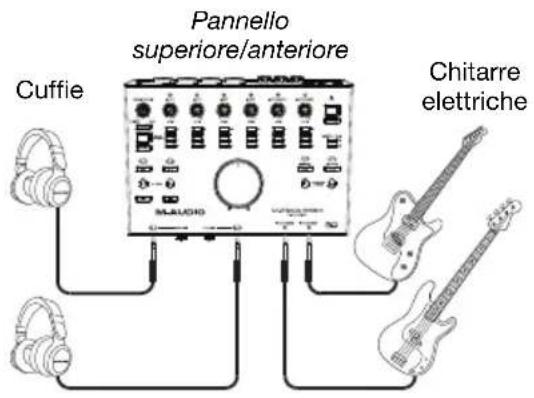

Pannello superiore/anteriore Cuffie Chitarre eletriche

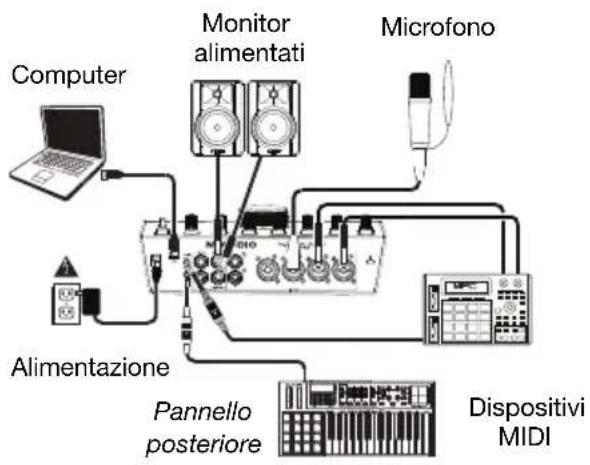

Esempio 3


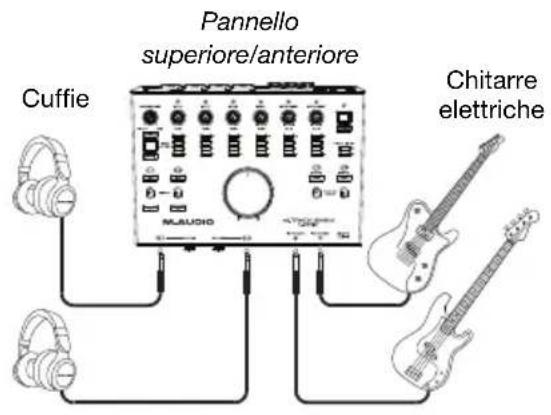

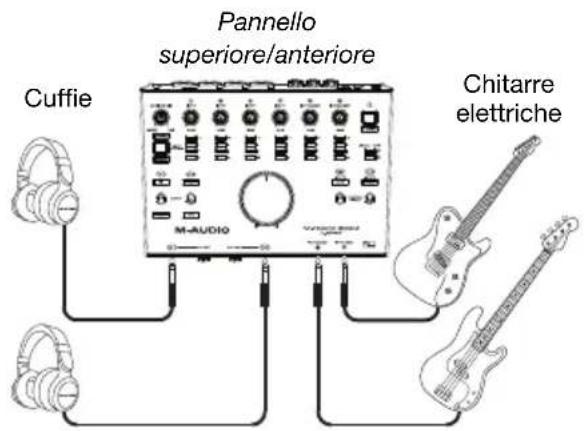

Pannello superiore/anterioriore Cuffie M-AUDIO Chitarre elettriche

Caratteristiche

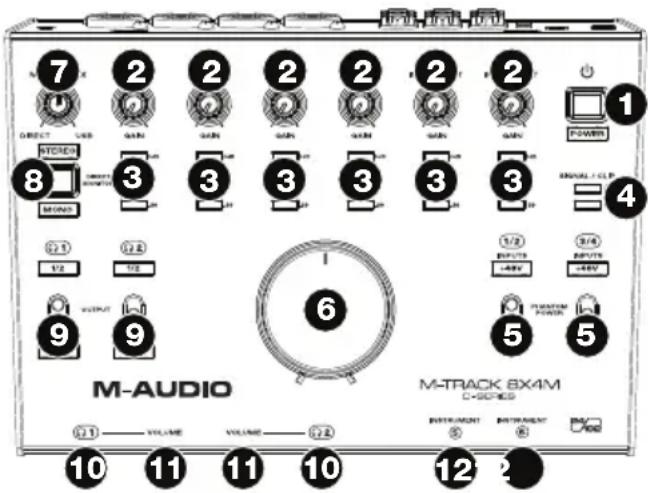

Pannello superiore

1. Tasto Power: premere questo tasto per accendere e spegnere l'M-Track 8X4M. Il LED di alimentazione al di sotto del tasto si accende quando si accende l'apparecchio.
2. Gain d'ingresso: regola il livello di guadagno degli ingressi. Impostare questa manopola in modo che il corrispondente misuratore LED (situato sotto la manopola) mostri a display un livello "sano" (LED giallo acceso) durante le esibizioni, ma non un livello tale da provocare frequenti "salti" o picchi (LED rosso acceso), causando distorsione dell'audio.
3. Misuratori LED (Ingressi 1-6): Indica il livello del segnale di ingresso dagli Ingressi Combo e dagli Ingressi Strumento.
4. Misuratori LED (ingressi 7–8): indicano il livello di segnale di ingresso proveniente dagli Ingressi di linea. Questi LED sono verdi quando è presente un segnale al di sopra di -20 dBFS e diventano rossi quando il segnale presenta “salti” o picchi.
5. Interruttori +48 V (Phantom Power): questi interruttori attivano e disattivano l'alimentazione phantom per gli Ingressi combo 1-2 o 3-4. Quando attivata, l'alimentazione phantom fornisce +48 V a entrambi gli ingressi selezionati. Va notato che i microfoni dinamici e i microfoni a nastro non richiedono alimentazione phantom, mentre la maggior parte dei microfoni a condensatore sì. Consultare la documentazione del microfono per scoprire se necessita di alimentazione phantom o meno.
6. Monitor Level: regola il volume di uscita delle uscite principali, che dovrebbero essere collegate ai monitor o al sistema di amplificazione.
7. Monitor Mix: regola il mix del segnale audio proveniente dagli ingressi (Direct) e dell'uscita audio del computer (USB) che sarà inviato alle Uscite principali e alle Uscite cuffie.

Nota bene: quando impostato su Direct, il canale sinistro sarà la somma degli Ingressi 1, 3, 5 e 7 e il canale destro sarà la somma degli Ingressi 2, 4, 6 e 8. Si possono sommare i canali destro e sinistro (per sentire tutti gli ingressi come un unico segnale mono) premendo il tasto Direct Monitor.

Questa manopola è utile per gestire la “latenza” quando si registra nel DAW. La latenza è il ritardo che si può avere tra il suono in ingresso (lo strumento suonato, il canto, ecc.) e il suono in uscita (quando si sente nel DAW).

La latenza dipende spesso dalla configurazione della “dimensione del buffer”, che si trova solitamente nel menu Preferiti, Opzioni o Configurazione Dispositivo del proprio DAW. A dimensioni di buffer maggiore corrisponde solitamente una latenza superiore. In alcuni casi, un buffer di piccole dimensioni può consumare molta CPU del computer e può provocare problemi di audio. Per impedire questi problemi audio bisogna utilizzare un'impostazione più elevata del buffer e questo può portare a una latenza.

In caso di latenza durante la registrazione, regolare la manopola verso la posizione diretta Direct per aumentare la miscela di audio non elaborato proveniente dagli ingressi e direttamente alle uscite principali e cuffie. In questo modo sarà possibile sentire l'audio in arrivo dagli ingressi senza latenza, potendo comunque sentire l'audio proveniente dal DAW. Al momento di ascoltare la riproduzione, girare la manopola su "USB".

Se il computer è abbastanza potente, si può impostare la dimensione del buffer nel DAW a un livello sufficientemente basso da non dover mai sentire il segnale audio diretto proveniente dagli ingressi. In questo caso, impostare la manopola Monitor Mix su USB per monitorare solo l'uscita audio del DAW.

M-AUDIO M-TRACK 8X4M C-SH3D 10 VOLUME VOLUME 12 11 11 10 12 2 OUTPUT INPUT OUTPUT OUTPUT OUTPUT OUTPUT OUTPUT OUTPUT OUTPUT OUTPUT OUTPUT OUTPUT OUTPUT OUTPUT OUTPUT OUTPUT OUTPUT OUTPUT OUTPUT OUTPUT OUTPUT OUTPUT OUTPUT OUTPUT OUTPUT OUTPUT OUTPUT OUTPUT OUTPUT OUTPUT OUTPUT OUTPUT OUTPUT OUTPUT OUTPUT OUTPUT OUTPUT OUTPUT OUTPUT OUTPUT OUTPUT OUTPUT OUTPUT OUTPUT OUTPUT OUTPUT OUTPUT OUTPUT OUTPUT OUTPUT OUTPUT OUTPUT 1/2 INPUTS -48V 3/4 INPUTS -48V 5 POWER M-AUDIO

1. Selettore Direct Monitor: lasciare questo interruttore in posizione sollevata (il LED blu Stereo è acceso) per monitorare il segnale di ingresso diretto con gli Ingressi 1, 3, 5 e 7 nel canale sinistro e gli Ingressi 2, 4, 6 e 8 nel canale destro. Ciò è utile se si desidera monitorare direttamente un impianto mic stereo quale ad esempio un segnale stereo proveniente da una tastiera o da microfoni alti per batteria. Collocare l'interruttore in posizione premuta (LED verde Mono acceso) per monitorare il segnale di ingresso diretto con tutti gli ingressi sommati e udibili equamente su ciascun lato. Ciò è utile per il monitoraggio del segnale di una chitarra o di un mic vocale. Questo interruttore non influisce sulla riproduzione del DAW o sul modo in cui il suono viene in esso registrato; influisce unicamente sul modo in cui si sente il segnale a livello delle uscite cuffia (quando il Selettore fonte cuffia è impostato su 1/2, e il Monitor Mix è impostato su qualsiasi cosa oltre a USB) e uscite monitor.
2. Selettore fonte cuffia: questi interruttori selezionano quali uscite (a livello del pannello posteriore) vengono inoltre inviate alle uscite cuffie: Uscite Main 1-2 (1/2) o Uscite 3-4 (3/4).
3. Uscite cuffie (pannello anteriore): collegare cuffie TRS da 1/4" (6,35 mm) a queste uscite. Il mix che si sente da queste uscite sarà determinato dal Selettore fonte cuffie, dalla manopola Monitor Mix, dal selettore Direct Monitor e dalla manopola Volume cuffie associata.
4. Volume cuffie (pannello anteriore): regola il volume di uscita delle uscite cuffie.
5. Ingressi strumenti (5–6) (pannello anteriore): collegare una chitarra con un pickup passivo o un altro segnale ad alta impedenza a questo ingresso servendosi di un cavo TS da 1/4" (6,35 mm). Visualizzare i livelli del segnale di ingresso con i misuratori a LED (Ingressi 5–6).

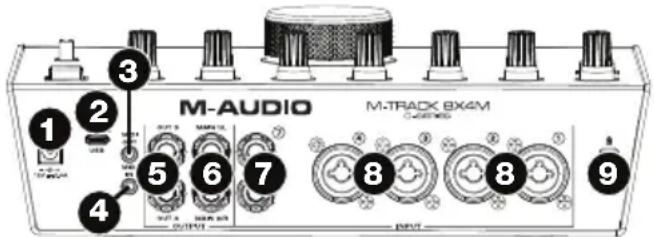

Pannello posteriore

1. Alimentazione: collegare l'adattatore di alimentazione in dotazione a questo ingresso. Servirsi del tasto di alimentazione per accendere e spegnere l'M-Track 8X4M.
2. Porta USB (tipo C): questo collegamento consente di inviare audio e dati MIDI da/a un computer. Servirsi dei cavi da USB-C-a-USB-C o da USB-C-a-USB-A in dotazione per collegare l'M-Track 8X4M al computer. L'M-Track 8X4M richiede un collegamento USB 2.0 (o superiore).
3. Uscita MIDI: servirsi dell'adattatore 1/8" (3,5 mm) a MIDI in dotazione e di un cavo MIDI standard a cinque poli per collegare questa uscita MIDI all'ingresso MIDI di un dispositivo MIDI esterno (ad esempio un sintetizzatore, un sequenziatore, una drum machine, ecc.).

Importante: Non collegare dispositivi audio (cuffie, monitor, ecc.) a questa uscita. Servirsi unicamente dell'adattatore 3,5 mm-MIDI in dotazione per collegare i dispositivi MIDI.

1. Ingresso MIDI: servirsi dell'adattatore 1/8" (3,5 mm) a MIDI in dotazione e di un cavo MIDI standard a cinque poli per collegare questo ingresso MIDI all'uscita MIDI di un dispositivo MIDI esterno (ad esempio un controller MIDI).

Importante: Non collegare dispositivi audio (cuffie, monitor, ecc.) a questo ingresso. Servirsi unicamente dell'adattatore 3,5 mm-MIDI in dotazione per collegare i dispositivi MIDI.

1. Uscite (3-4): servirsi di cavi TRS standard da 1/4" (6,35 mm) per collegare queste uscite di linea a un amplificatore cuffie, processori di segnale esterni quali un compressore, ecc. I relativi livelli sono automaticamente +4 dBu.
2. Uscite principali (1-2): servirsi di cavi TRS standard da 1/4" (6,35 mm) per collegare queste uscite a monitor, impianto di amplificazione, ecc. Il mix che si sente da queste uscite sarà determinato dalla manopola Monitor Mix e dal tasto Direct Monitor. Il livello di queste uscite è controllato dalla manopola Monitor Level.
3. Ingressi Linea (7–8): collegare mixer e altri dispositivi a livello di linea a questi ingressi servendosi di cavi standard TRS da 1/4" (6,35 mm). Visualizzare i livelli del segnale di ingresso con i misuratori a LED (Ingressi 7–8).
4. Ingressi combo (1-4): collegare microfoni, una chitarra o un basso con pickup attivo o altri dispositivi a livello di linea a questi ingressi. Per i microfoni, servirsi di un cavo XLR o TRS da 1/4" (6,35 mm). Per una chitarra o un basso con pickup attivo, servirsi di un cavo TS standard da 1/4" (6,35 mm). Per segnali a livello di linea, servirsi di un cavo TRS da 1/4". Visualizzare i livelli del segnale di ingresso con i misuratori a LED (Ingressi 1-4).
5. Slot per lucchetto Kensington: servirsi di questa apertura per lucchetto Kensington per fissare l'M-Track 8X4M a un tavolo o ad altre superfici.
