MANUALE UTENTE Lumix SR70200 PANASONIC

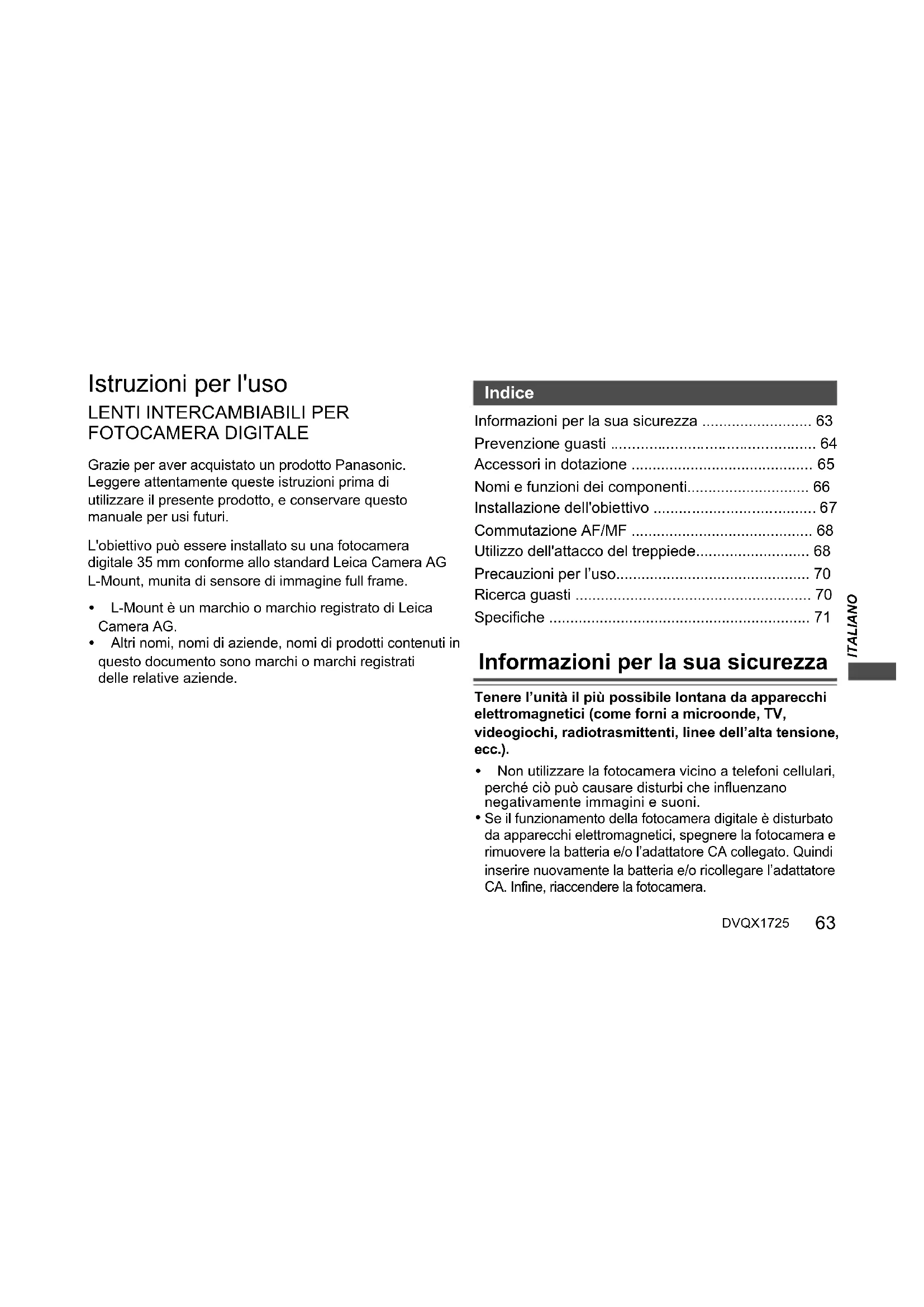

Istruzioni per l'uso

LENTI INTERCAMBIABILI PER FOTOCAMERA DIGITALE

Grazie per aver acquistato un prodotto Panasonic. Leggere attentamente queste istruzioni prima di utilizzare il presente prodotto, e conservare questo manuale per usi futuri.

L'obiettivo può essere installato su una fotocamera digitale 35 mm conforme allo standard Leica Camera AG L-Mount, munita di sensore di immagine full frame.

• L-Mount è un marchio o marchio registrato di Leica Camera AG.
• Altri nomi, nomi di aziende, nomi di prodotti contenuti in questo documento sono marchi o marchi registrati delle relative aziende.

Indice

Informazioni per la sua sicurezza 63
Prevenzione guasti 64
Accessori in dotazione 65
Nomi e funzioni dei componenti.... 66
Installazione dell'obiettivo 67
Commutazione AF/MF 68
Utilizzo dell'attacco del treppiede.... 68
Precauzioni per l'uso.... 70
Ricerca guasti 70
Specifiche 71

Informazioni per la sua sicurezza

Tenere l'unità il più possibile lontana da apparecchi elettromagnetici (come forni a microonde, TV, videogiochi, radiotrasmittenti, linee dell'alta tensione, ecc.).

• Non utilizzare la fotocamera vicino a telefoni cellulari, perché ciò può causare disturbi che influenzano negativamente immagini e suoni.
• Se il funzionamento della fotocamera digitale è disturbato da apparecchi elettromagnetici, spegnere la fotocamera e rimuovere la batteria e/o l'adattatore CA collegato. Quindi inserire nuovamente la batteria e/o ricollegare l'adattatore CA. Infine, riaccendere la fotocamera.

DVQX1725

-Se vedete questo simbolo-

Smaltimento di vecchie apparecchiature Solo per Unione Europea e Nazioni con sistemi di raccolta e smaltimento

Questo simbolo sui prodotti, sull'imballaggio e/o sulle documentazioni o manuali accompagnanti i prodotti indica che i prodotti elettrici, elettronici non devono essere smaltiti come rifiuti urbani ma deve essere effettuata una raccolta separata.

Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti vi invitiamo a

consegnarli agli appositi punti di raccolta secondo la legislazione vigente nel vostro paese.

Con uno smaltimento corretto, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull'ambiente.

Per ulteriori informazioni su raccolta e riciclaggio, vi invitiamo a contattare il vostro comune.

Lo smaltimento non corretto di questi rifiuti potrebbe comportare sanzioni in accordo con la legislazione nazionale.

Prevenzione guasti

■ Custodia dell'obiettivo

• Non sottoporre a forti vibrazioni, urti o pressioni, che possono causare malfunzionamenti o danni.
• Non premere con forza sull'obiettivo.
• Durante il trasporto dell'obiettivo, fare attenzione a non lasciarlo cadere e a non urtarlo.
• Quando si trasporta la fotocamera digitale con l'obiettivo installato, sostenere sia la fotocamera digitale sia l'obiettivo.

- Fare attenzione a non lasciar cadere o urtare la custodia in cui è stato messo l'obiettivo.

• Quando la superficie dell'obiettivo è sporca (acqua, olio, impronte, ecc.), questo può influenzare le immagini. Strofinare leggermente la superficie dell'obiettivo con un panno asciutto e morbido prima e dopo la registrazione.
• Quando non si usa l'obiettivo, fissare il copriobiettivo ed il copriobiettivo posteriore per evitare che polvere ed altre particelle si accumulino sull'obiettivo o entrino al suo interno.

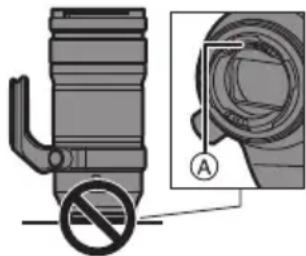

• Per proteggere i punti di contatto dell'obiettivo (Ⓐ), non fare quanto segue.

Queste azioni potrebbero provocare

malfunzionamenti.

• Toccare i punti di contatto dell'obiettivo.
• Lasciare che i punti di contatto dell'obiettivo
• Posizionare l'obiettivo con la sua superficie di innesto rivolta verso il basso.

■ Resistenza alla polvere ed agli schizzi

- Il design resistente alla polvere ed agli schizzi della fotocamera non impedirà completamente l'ingresso di polvere o goccioline d'acqua. Prendere le seguenti precauzioni per garantire prestazioni soddisfacenti in termini di resistenza alla polvere ed agli schizzi. Se l'obiettivo non funziona correttamente, contattare il rivenditore o il Centro Assistenza più vicino.

- Installare su una fotocamera digitale resistente alla polvere ed agli schizzi.

- Quando si installa o si rimuove l'obiettivo, fare attenzione che materiali estranei come sabbia, polvere, e goccioline di acqua non aderiscano o penetrino nella gomma sull'innesto dell'obiettivo, nei punti di contatto, nella fotocamera digitale e nell'obiettivo.

- Se l'obiettivo viene esposto a goccioline d'acqua o altri liquidi, rimuoverle con un panno asciutto morbido.

- Per migliorare le prestazioni dell'obiettivo in termini di resistenza alla polvere ed agli schizzi, sull'innesto dell'obiettivo è presente una protezione in gomma.

- La gomma sull'innesto dell'obiettivo lascerà segni di striscio sull'innesto della fotocamera digitale, ma questo non influisce sulle prestazioni.

- Per informazioni sulla sostituzione della protezione in gomma, contattare il Centro Assistenza più vicino.

■ Condensa (quando l'obiettivo è appannato)

• La condensa si forma quando cambia la temperatura ambiente o l'umidità. Fare attenzione, in quanto può causare macchie, muffa e malfunzionamento dell'obiettivo.
• Se si verifica della condensa, spegnere la fotocamera digitale ed attendere circa 2 ore. La condensa scomparirà naturalmente quando la temperatura della fotocamera digitale si avvicinerà a quella dell'ambiente.
• L'aspetto e le specifiche dei prodotti descritti in questo documento possono differire rispetto ai prodotti effettivi acquistati a causa dei miglioramenti apportati in seguito.

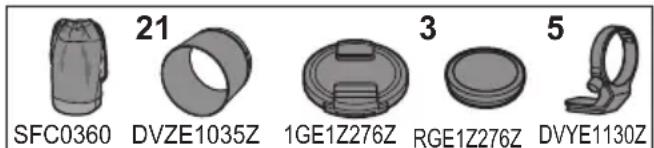

Accessori in dotazione

I codici dei prodotti sono aggiornati a gennaio 2019. È possibile che subiscano delle modifiche.

1 Borsa per l'obiettivo
2 Paraluce
3 Copriobiettivo *
4 Copriobiettivo posteriore *
5 Attacco treppiede *

* Installato sull'obiettivo al momento dell'acquisto.

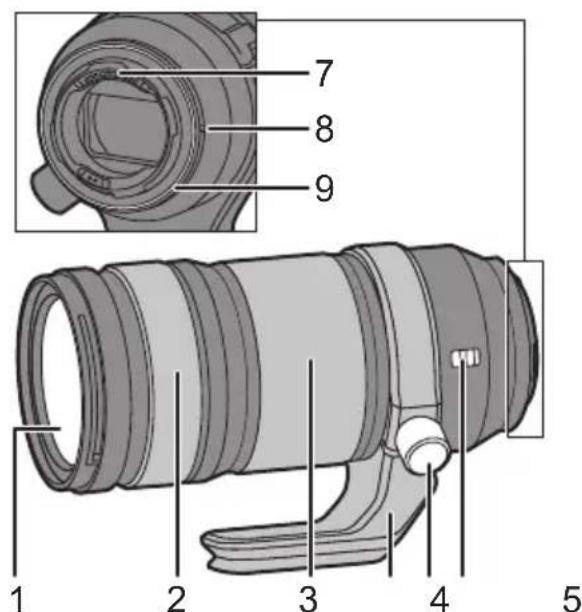

Nomi e funzioni dei componenti

1 2 3 4 5 7 8 9

1 Superficie dell'obiettivo
2 Ghiera di messa a fuoco

Consente di commutare tra AF (messa a fuoco automatica) e MF (messa a fuoco manuale) facendo scorrere la ghiera di messa a fuoco in avanti o all'indietro. (→ 68)

Ruotare la ghiera di messa a fuoco per mettere a fuoco quando l'impostazione è MF.

3 Ghiera dello zoom Consente di zoomare su telefoto o grandangolo.
4 Attacco treppiede ( 68)
5 Manopola di blocco dell'attacco treppiede
6 Interruttore O.I.S.

La funzione stabilizzatore è impostata in modo da attivarsi se il selettore O.I.S. è posizionato su [ON].

- Si consiglia di posizionare l'interruttore O.I.S. su [OFF] quando si utilizza un treppiede.

7 Punto di contatto
8 Segno per l'installazione dell'obiettivo
9 Protezione in gomma sull'innesto dell'obiettivo

Nota

• Possono esserci differenze nella messa a fuoco quando si usa lo zoom dopo la messa a fuoco. Mettere nuovamente a fuoco.
• Se il suono di funzionamento della messa a fuoco automatica e dello stabilizzatore disturba durante la registrazione di video, si consiglia di registrare come segue:

- Fare scorrere la ghiera di messa a fuoco verso il lato 6MF per registrare.

- Impostare il selettore O.I.S. su [OFF] ed usare un treppiede per registrare.

Installazione dell'obiettivo

Per informazioni su come installare l'obiettivo, consultare le istruzioni per l'uso della propria fotocamera digitale.

- Installare l'obiettivo dopo aver spento la fotocamera digitale.

• Installare l'obiettivo dopo aver rimosso il copriobiettivo posteriore.
- Dopo aver rimosso l'obiettivo dalla fotocamera digitale, accertarsi di fissare il copriobiettivo ed il copriobiettivo posteriore per evitare che polvere ed altre par sull'obiettivo o entrino al suo int

■ Installazione del paraluce

1 Allineare il segno Ⓐ ( ) sul paraluce con il segno sull'estremità dell'obiettivo.

2Ruotare il paraluce nella direzione della freccia per allineare il segno Ⓑ (1) sul paraluce con il segno all'estremità dell'obiettivo.

• Installare il paraluce ruotandolo sino a che non si sente un clic.

■ Rimozione di un paraluce

Tenendo premuto il pulsante del paraluce, ruotare il paraluce nella direzione della freccia e quindi rimuoverlo.

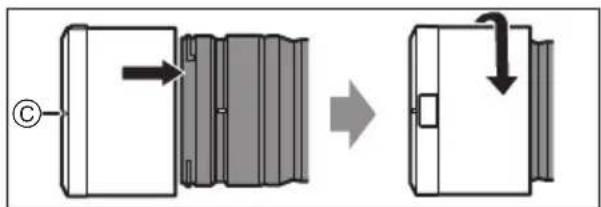

- Durante il trasporto, è possibile montare il paraluce al contrario.

1 Rimuovere il paraluce.
2 Allineare il segno © (O) sul paraluce con il segno sull'estremità dell'obiettivo.
3 Installare il paraluce ruotandolo nella direzione della freccia finché non si sente un clic.

• Si consiglia di rimuovere il paraluce durante l'uso del flash in quanto il paraluce può bloccare la luce del flash.
• Per evitare di far cadere l'obiettivo, non trasportare mai l'obiettivo tenendo solo il paraluce.

DVQX1725

■ Note sull'uso del filtro

• È possibile installare il copriobiettivo o il paraluce con il filtro già installato.
• Se si usano due o più filtri contemporaneamente, parte di un'immagine registrata può diventare scura.
• Non è possibile installare elementi diversi dai filtri, ad esempio convertitori o adattatori, sulla parte anteriore dell'obiettivo ed usarli in combinazione con questo obiettivo.
  Se vengono installati elementi di questo tipo, l'obiettivo potrebbe venire danneggiato.

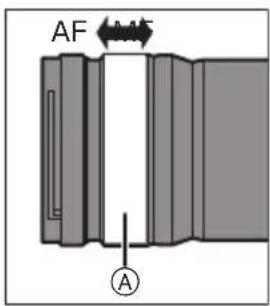

Commutazione AF/MF

Commutare AF/MF facendo scorrere la ghiera di messa a fuoco Ⓐ in avanti o indietro (meccanismo frizione messa a fuoco).

- Quando la fotocamera digitale è impostata su MF, il funzionamento sarà MF indipendentemente dall'impostazione della ghiera di messa a fuoco.

AF A

• Controllare l'indicazione della lunghezza Ⓑ quando si usa MF. Usarla come guida per la messa a fuoco.
• È possibile impostare quanto si sposta la messa a fuoco con la ghiera di messa a fuoco usando le impostazioni

dei menu nelle fotocamere digitali compatibili. Commutare l'obiettivo su AF ed impostare la fotocamera digitale su MF. Per ulteriori informazioni consultare le istruzioni per l'uso della fotocamera digitale.

B D1000000000000000000000000000000000000000000000000000000000000000000000000000000000

Utilizzo dell'attacco del treppiede

Quando si usa un treppiede, fissarlo all'attacco treppiede dell'obiettivo.

- Quando all'attacco treppiede della fotocamera digitale è collegato un treppiede, l'obiettivo potrebbe venire danneggiato durante il trasporto.

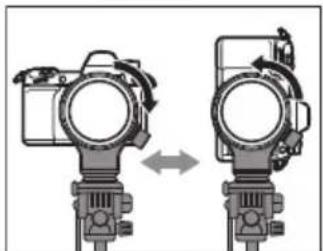

■ Modifica dell'orientamento verticale/orizzontale

In questo modo, è possibile passare velocemente dall'orientamento verticale a quello orizzontale della fotocamera digitale mentre si usa il treppiede.

1 Ruotare la manopola di blocco dell'attacco treppiede nella direzione indicata dalla freccia per allentare.

2Ruotare la fotocamera digitale e l'obiettivo per cambiare la posizione.

3Ruotare la manopola di blocco dell'attacco treppiede nella direzione indicata dalla freccia per stringere fermamente.

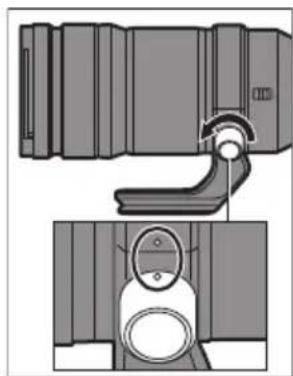

■ Rimozione dell'attacco treppiede

1 Ruotare la manopola di blocco dell'attacco treppiede nella direzione indicata dalla freccia per allentare.

2Far corrispondere i segni sull'attacco treppiede e sulla manopola di blocco dell'attacco treppiede.

3 Tirando verso l'esterno la manopola di blocco dell'attacco treppiede, aprire e rimuovere l'attacco treppiede.

- Quando si rimuove l'attacco treppiede, supportare l'obiettivo e la fotocamera digitale per accertarsi che non cadano.

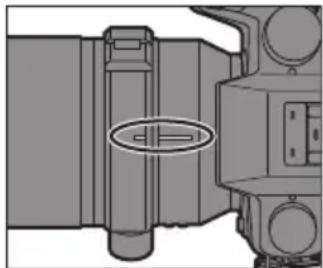

■ Installazione dell'attacco treppiede

Installare eseguendo al contrario la procedura usata per la rimozione.

- Far corrispondere i segni sull'attacco treppiede e sull'obiettivo.

- Quando si installa il treppiede, prima tirare verso l'esterno la manopola di blocco dell'attacco treppiede e poi chiudere l'attacco treppiede.

- Fare attenzione che le dita non rimangano schiacciate tra l'attacco treppiede e l'obiettivo.

Precauzioni per l'uso

• Non spruzzare insetticidi o sostanze chimiche volatili sull'obiettivo.
- Se tali sostanze vengono a contatto con l'obiettivo possono danneggiarlo o provocare il distacco di vernice.
- Non puntare direttamente l'obiettivo verso il sole o verso intense sorgenti luminose.
- L'obiettivo potrebbe raccogliere una quantità eccessiva di luce, prendendo fuoco e rovinandosi.
- Non usare toccando direttamente l'obiettivo a temperature basse per lungo tempo.
- In luoghi freddi (ambienti con temperatura inferiore a 0 °C, come piste da sci), un contatto diretto prolungato con le parti in metallo dell'obiettivo potrebbe causare lesioni cutanee. Utilizzare guanti o simili quando si utilizza a lungo l'obiettivo.
- Per pulire l'obiettivo, usare un panno morbido asciutto privo di polvere.

- Non utilizzare benzina, diluenti, alcol o altri detergenti simili per pulire l'obiettivo. L'uso di solventi potrebbe danneggiare l'obiettivo o causare il distacco della vernice.

• Non utilizzare un detergente da cucina o un panno chimico.
• Non tenere a lungo a contatto con l'obiettivo prodotti in plastica, PVC o materiali simili.
  • Non smontare o modificare questo prodotto.
• Quando l'obiettivo non verrà usato per un periodo prolungato, si consiglia di riporlo con un essiccante (gel di silice).
• Controllare tutte le parti prima di registrare quando non si è usato l'obiettivo per un lungo periodo di tempo.

• Evitare di usare o lasciare l'obiettivo in uno dei seguenti luoghi perché questo può causare problemi operativi o malfunzionamento:

• Esposta alla luce del sole, o in spiaggia d'estate

• In luoghi caratterizzati da temperature e livelli di umidità elevati o forti sbalzi di temperatura e umidità
  – In luoghi con sabbia o polvere
  – Dove sono presenti fiamme
• Vicino a caloriferi, condizionatori o umidificatori
  – Dove l'acqua può bagnare l'obiettivo
• Dove sono presenti vibrazioni
• All'interno di un'auto

- Vedere anche le istruzioni per l'uso della fotocamera digitale.

Ricerca guasti

Quando si accende o si spegne la fotocamera digitale o si scuote l'obiettivo, si sente un tintinnio.

Quando si scattano foto si sente un suono proveniente dall'obiettivo.

- Si tratta del suono del movimento dell'obiettivo e dell'operazione di apertura. Non si tratta di un malfunzionamento.

Specifiche

Le specifiche sono soggette a modifica per migliorare le prestazioni.

	LENTI INTERCAMBIABILI PER FOTOCAMERA DIGITALE “LUMIX S PRO 70-200 mm F4 O.I.S.”
Supporto Leica Camera AG L	-Mount
Distanza focale f=70 mm a 200 mm
Costruzione dell’obiettivo	23 elementi in 17 gruppi (1 lente asferica, 1 lente UED, 3 lenti ED, 1 lente UHR)
Tipo di apertura	Diaframma con 9 lamelle/Diaframma ad apertura circolare
Apertura massima F4.0
Valore minimo dell’apertura	F22
Profondità di campo	34° (Grandangolo) a 12° (Tele)
Distanza utile di ripresa	0,92 m a ∞ (dalla linea di riferimento della distanza di messa a fuoco)
Ingrandimento massimo dell’immagine	0,25×
Stabilizzatore di immagine $ì
Diametro filtro 77 mm
Diametro massimo ∅84,4 mm
Lunghezza complessiva	Circa 179 mm (dall’estremità dell’obiettivo al lato di base del supporto dell’obiettivo)
Massa	Circa 985 g (escluso l’attacco treppiede esterno)
Resistenza alla polvere ed agli schizzi	Sì
Temperatura operativa raccomandata	-10 °C a 40 °C
Umidità relativa accettabile	10%RH a 80%RH
