请于使用前仔细阅读操作使用说明书，并将说明书妥善保管，以备将来使用。

感謝您購買 Panasonic產品。 使用本產品前請仔細閱讀這些說明，並保留本說明書供日

使本產品遠離磁性設備（如微波爐、電視、視訊遊戲設備、 無線電發射機、高壓線等）。

請勿在移動電話附近使用相機，否則會影響圖片和聲音質量。 0 如果相機由於受帶磁設備影響而不能正常工作，請先將 其關閉，取出電池和 /或斷開連接的電源供應器， 然後重 新插入電池和 /或連接電源供應器。隨後，開啟相機。

請勿使其受到強烈震動、撞擊或壓力，否則可能導致故障

– 請勿用力按壓鏡頭。 0 攜帶時，小心不要摔落或撞擊鏡頭。

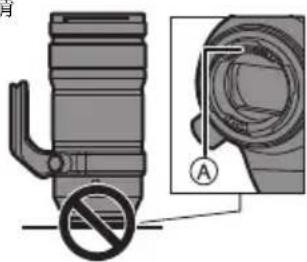

攜帶裝有鏡頭的數位相機時，請同時握住鏡頭和數位相機。 – 小心不要摔落或撞擊放置鏡頭的背袋。 0 鏡頭表面有污垢（水、油和指印等）時，可能會影響影像。 拍攝前後，請用軟的乾布輕輕擦拭鏡頭的表面。 0 為了防止灰塵或其他微粒附著或進入鏡頭，不使用鏡頭 時請裝上鏡頭蓋和鏡頭後蓋。 0 為保護鏡頭接點（A），請 避免下列動作，否則可能導

– 讓鏡頭接點沾染髒汙。 – 將安裝面朝下放置鏡頭。

相機的防塵防濺設計無法完全避免灰塵或水滴進入。請 依照下列注意事項操作，以達到所要的防塵防濺性能。如 果鏡頭無法正確運作，請向經銷商或離您最近的服務中

– 安裝到可防塵防濺的數位相機上。 – 請小心安裝或移除鏡頭，以免沙塵及水滴等異物，附著 或進入鏡頭固定橡膠、接觸點、數位相機或鏡頭。 – 如果鏡頭接觸到水滴或其他液體，請用軟的乾布將其

0 為改善鏡頭的防塵防濺性能，接口使用了鏡頭接口橡膠。 – 鏡頭接口橡膠可能在數位相機接口上留下摩擦的痕 跡，但這不會影響效能。 – 有關更換鏡頭接口橡膠的資訊，請與離您最近的服務

∫ 水氣凝結（當鏡頭有霧氣堆積時） 0 周圍環境溫度或濕度變化大時，會發生水氣凝結。請注意 此問題，以免造成鏡頭變髒、發霉及故障。 0 如果發生了水氣凝結，請關閉數位相機，將其放置約 2小 時。當數位相機溫度接近周圍環境溫度時，霧化將自然消

0 本文中所記述的產品外觀與規格可能因日後的產品改良 而與您購買的實際產品不同。 S-R70200-DVQX1725ZA.book 73 ページ ２０１９年１月２９日　火曜日　午後６時５５分74 DVQX1725

產品號碼截至 2019 年 1月為準。此後可能會有變更。¢ 購買時已安裝在鏡頭上。

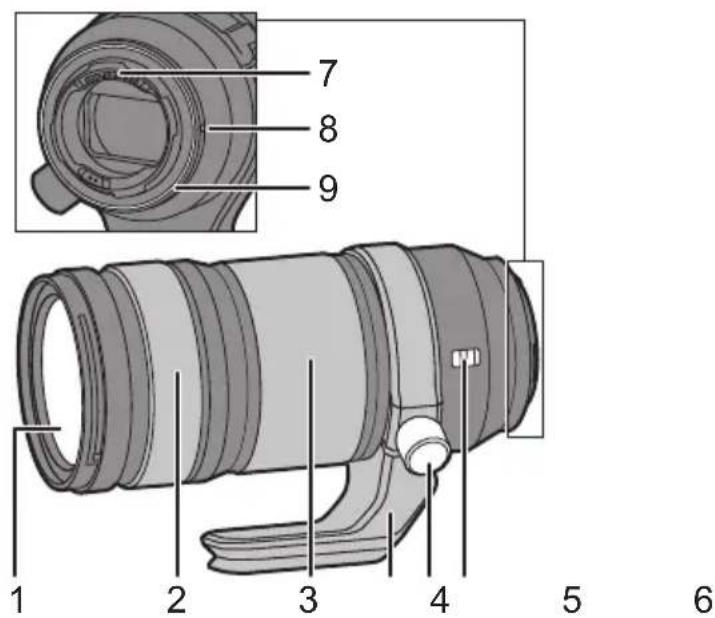

1 鏡頭表面 2 對焦環 將聚焦環往前後滑動可切換 AF（自動對焦）和 MF（手動對焦）。 (l 76)設為MF 時，轉動聚焦環可進行對焦。 3 變焦環 變焦為遠攝或廣角。1 鏡頭袋2 鏡頭遮光罩3 鏡頭蓋 4 鏡頭後蓋 5 三腳架台座

S-R70200-DVQX1725ZA.book 74 ページ ２０１９年１月２９日　火曜日　午後６時５５分75 DVQX1725中文 （繁體 ) 4 三腳架台座 (l 77) 5 三腳架台座鎖定旋鈕 6 O.I.S. 開關 如果將 O.I.S.開關設定到 [ON]，會啟動穩定器功能。

0 使用三腳架時，建議將 O.I.S.開關設定到[OFF]。

7 接觸點 8 鏡頭安裝標記 9 鏡頭接口橡膠

0 在對焦完成後變焦，對焦可能會有差異，此時請重新對 0 如果您介意錄製影片時的 AF和穩定器的操作聲音，建 議用下列方式錄製： – 將聚焦環推到MF側錄製。

– 將O.I.S.開關設為 [OFF]並使用三腳架錄製。

有關如何安裝鏡頭的資訊，請參閱數位相機的使用說明書。0 要安裝鏡頭，請先關閉數位相機。0 要安裝鏡頭，請先取下鏡頭後 0 為了防止灰塵或其他微粒附著或進入鏡頭，從數位相機上取下鏡頭後務必裝上鏡頭蓋和鏡

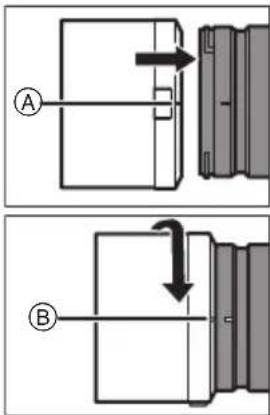

2 朝箭頭指示的方向轉動鏡 頭遮光罩，將鏡頭遮光罩上的標記B（ ）對準鏡頭頂端的標記。 轉動鏡頭遮光罩，直到發出喀噠聲為止，以裝上鏡頭遮光罩。∫ 取下鏡頭遮光罩按下鏡頭遮光罩按鈕的同時，朝箭頭指示的方向轉動鏡頭遮光罩，然後取下。

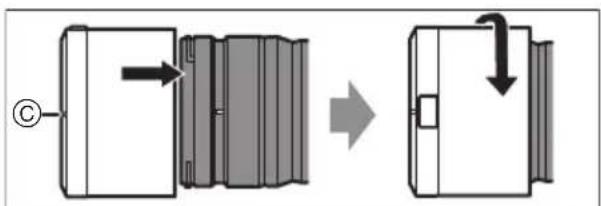

0 攜帶時，可以以相反的方向安裝鏡頭遮光罩。 1 請取下鏡頭遮光罩。2 將鏡頭遮光罩上的標記 C（ ）對準鏡頭頂端的標記。3 朝箭頭指示的方向轉動鏡頭遮光罩，直到發出喀噠聲為止，完成鏡頭遮光罩安裝。 0 建議用閃光燈拍照時取下鏡頭遮光罩，因為鏡頭遮光罩 可能會擋住閃光燈的光線。 0 為避免鏡頭摔落，拿鏡頭時絕不可只握住鏡頭遮光罩。

即使已安裝濾鏡，亦可再裝上鏡頭蓋或鏡頭遮光罩。 0 如果你拍攝時同時使用兩塊濾鏡或以上，部份圖像可能

0 不可安裝除了濾鏡以外的任何物品到鏡頭前端並搭配鏡 頭使用，例如轉換鏡頭或轉換器。如果安裝這類物品，可能會使鏡頭損壞。 切換 AF/MF 將聚焦環 A往前後滑動（對焦離合機構）可切換 AF/MF。 0 數位相機設定為 MF時，無論聚 焦環在哪個位置，皆以MF運

0 使用MF時請查看焦距指示 B， 0 使用相容的數位相機內的功能 表設定，還可設定聚焦環的對焦移動量。將鏡頭切換到AF，並將數位相機設定為MF。有關詳細資料，請參閱數位相機的使用說明書。

0 攜帶時將三腳架安裝在數位 相機的三腳架台座上，可能

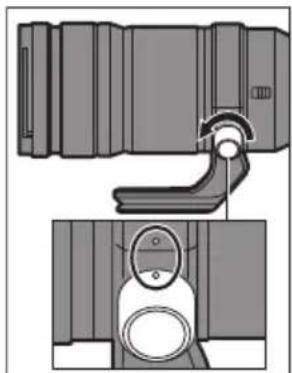

因此，在使用三腳架時，便能快速將數位相機切換為垂直和水平方向。 1 朝箭頭指示的方向轉動三腳架 台座鎖定旋鈕，將其鬆開。 2 旋轉數位相機和鏡頭，

3 朝箭頭指示的方向轉動三腳架 台座鎖定旋鈕，將其鎖緊。

1 朝箭頭指示的方向轉動三 腳架台座鎖定旋鈕，將其

2 對準三腳架台座和三腳架 台座鎖定旋鈕上的記號。 S-R70200-DVQX1725ZA.book 77 ページ ２０１９年１月２９日　火曜日　午後６時５５分78 DVQX1725 3 一邊將三腳架台座鎖定旋 鈕拉出，一邊打開並取下

拆下三腳架台座時，請握 住鏡頭和數位相機，以防

請依拆下的相同步驟反向執行，以進行安裝。 0 對準三腳架台座和鏡頭上

鈕，然後關上三腳架台座。 0 小心不要將手指夾入三腳

0 請勿用殺蟲劑或揮發性化學藥品噴灑鏡頭。 – 如果此類化學藥品接觸到鏡頭，可能會損壞鏡頭，表面

0 請勿將鏡頭對著太陽或其他強光源。 – 這會使鏡頭聚集過多的光量，導致火災和故障。 0 請勿在低溫環境下長時間直接接觸鏡頭。 – 在寒冷的地方（如滑雪坡等 0 oC以下的環境）長時間直 接接觸鏡頭的金屬部分，可能會導致皮膚受傷。長時間 使用鏡頭時，請使用手套或類似物品。 0 請用軟的無塵乾布清潔鏡頭。 – 請勿使用汽油、稀釋劑、酒精或其他類似清潔劑清潔鏡 頭，使用溶劑可能會損壞鏡頭或使漆面剝落。 – 請勿使用廚房清潔劑或經化學方法處理過的抹布。 0 請勿讓橡膠、PVC或類似材質的製品與鏡頭長期接觸。 0 請勿拆解或改裝本產品。 0 準備長時間不使用本鏡頭時，建議在存放時放入一些乾

0 假如已長時間未使用鏡頭，請在拍攝前先檢查所有零件。 0 請避免在下列地點使用或儲存鏡頭，因為這可能會導致

– 太陽直射的地方或夏天的海邊 – 在高溫和高濕度或溫度和濕度有顯著變化的地方 – 在多沙子和灰塵的地方

– 靠近加熱器、空調或加濕器的地方 – 在可能有水弄濕鏡頭的地方

數位相機在開啟或關閉或晃動鏡頭時，會聽到喀噠聲等。 拍攝過程中鏡頭發出聲音。 0 這是鏡頭移動和光圈操作的聲音。這並非故障。 S-R70200-DVQX1725ZA.book 78 ページ ２０１９年１月２９日　火曜日　午後６時５５分79 DVQX1725

規格可能隨時變更以改善效能。 數位相機用可替換鏡頭“LUMIX S PRO 70-200 mm F4 O.I.S.”

鏡頭結構 17組 23 片（1片非球面鏡片、1片UED鏡片、3片ED鏡片、1片 UHR鏡片）

‰84.4 mm 總長度 約179 mm（從鏡頭的頂端到鏡頭接口的基準面） 重量 約985 g（不含外接的三腳架台座）

建議的工作溫度 j10 oC至 40 oC 允許的相對濕度 10%RH至80%RH 進口廠商 :台松電器販賣股份有限公司 地址 :新北市中和區員山路579號 電話 :[phone] S-R70200-DVQX1725ZA.book 79 ページ ２０１９年１月２９日　火曜日　午後６時５５分80 DVQX1725

数码相机使用的可更换镜头 感谢您购买Panasonic产品。 请于使用前仔细阅读操作使用说明书，并将 说明书妥善保管，以备将来使用。

0 L-Mount是 Leica Camera AG的注册商标。 0 本说明书中提及的其他公司名称和产品名 称为各自公司的商标或注册商标。

使本机远离电磁设备（如微波炉、电视机、视 频游戏设备、无线电发射机、高压线等）。 0 不要在移动电话附近使用相机，否则会影响

0 如果相机由于受电磁设备影响而停止正常 工作，请关闭相机，并取出电池和/或断开 连接的交流电源适配器。 然后，重新插入电 池和/或重新连接交流电源适配器，打开相

0 请勿使其受到强烈震动、撞击或压力。否 则，可能会导致故障或损坏。

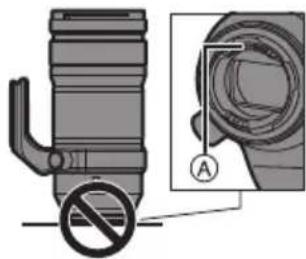

0 携带镜头时，请注意不要使镜头跌落或受到

–如果数码相机已安装了镜头，则携带时请 同时握住镜头和数码相机。

请注意不要使装有镜头的包跌落或受到撞击。 0 镜头表面有污垢（水、油和指印等）时，可 能会影响图像。拍摄前后，请用软干布轻轻

0 不使用镜头时，请确保安装镜头盖和镜头后 盖，以防止灰尘和其他颗粒在镜头上聚集或

0 本相机的防尘和防溅设计不会完全阻止灰 尘或水滴进入。请采取以下预防措施，以实 现良好的防尘和防溅性能。如果镜头不正确 工作，请向经销商或离您最近的服务中心咨

–请安装到防尘且防溅的数码相机上。 S-R70200-DVQX1725ZA.book 81 ページ ２０１９年１月２９日　火曜日　午後６時５５分82 DVQX1725 –安装或取下镜头时，请注意不要让沙子、 灰尘和水滴等异物附着或进入镜头卡口橡 胶、触点、数码相机和镜头。 –如果镜头接触到水滴或其他液体，请用软

0 为了提高镜头的防尘防溅性能，卡口中使用

–镜头卡口橡胶会在数码相机卡口上留下擦 痕，但这并不影响性能。 –有关更换镜头卡口橡胶的信息，请与离您

∫ 水汽凝结（当镜头雾化时） 0 周围环境温度或湿度变化大时，会发生水汽 凝结。请务必注意，否则可能会造成镜头变

0 如果发生了水汽凝结，请关闭数码相机，将 其放置约2小时。当数码相机温度接近周围 环境温度时，雾化将自然消失。

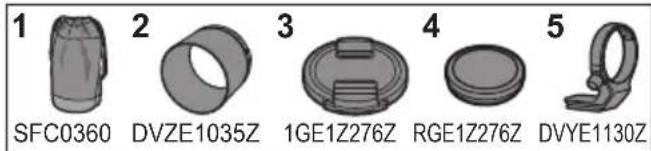

产品号码截至2019年1月为准。 ¢ 购买时安装在镜头上。 0 部分附件使用了日本以外原产地的产品。 1 镜头袋 ( 原产地 : 中国 ) 2 镜头遮光罩 3 镜头盖 ( 原产地 : 中国 )

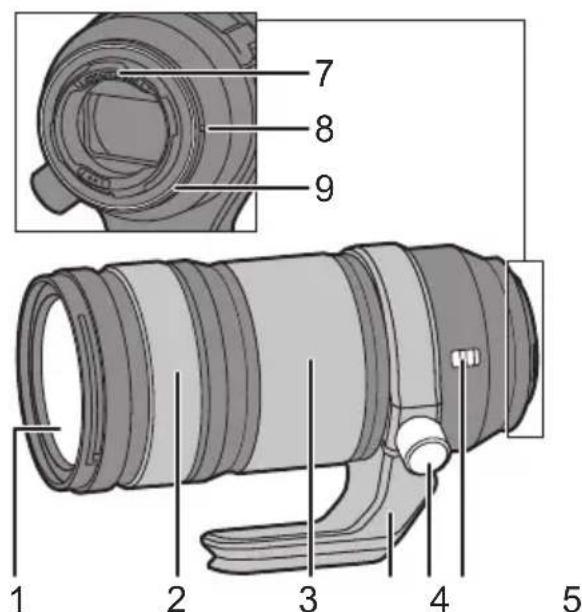

1 镜头表面 2 聚焦环 通过向前或向后滑动对焦环，可在AF（自 动对焦）和MF（手动对焦）之间进行切 换。 (l 85) 设置为MF时，转动对焦环进行对焦。 3 变焦环

4 三脚架台座 (l 85) 5 三脚架台座锁定旋钮 6 O.I.S. 开关 如果将O.I.S.开关设置到[ON]，请将稳定

0 建议在使用三脚架时将 O.I.S.开关设置 到[OFF]。 7 触点 8 镜头安装标记 9 镜头卡口橡胶

0 对焦后使用变焦时，对焦结果可能会有所不

1 将镜头遮光罩上的标 记A（）对准镜头

0 转动镜头遮光罩直至 听到咔哒一声完成安装。

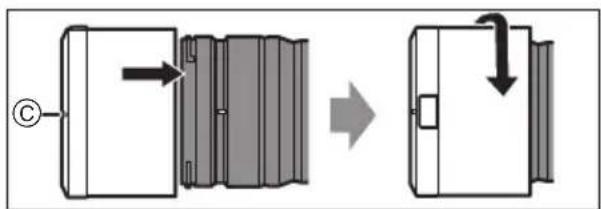

携带时，可以以相反的方向安装镜头遮光罩。 1 请取下镜头遮光罩。 2 将镜头遮光罩上的标记 C（）对准镜头

3 通过朝箭头指示的方向转动安装镜头遮光 罩，直至听到咔哒一声。

在闪光灯拍摄过程中，建议取下镜头遮光罩， 因为镜头遮光罩可能会遮住闪光灯发出的光。 0 为防止镜头掉落，切勿靠仅持拿镜头遮光罩

∫ 有关滤镜使用的说明 0 可以在安装着滤镜的状态下安装镜头盖或

0 如果同时使用两个或以上的滤镜，拍摄影像

0 不能将滤镜以外的任何物品（如转换镜头或 适配器）安装到镜头前面，也不能将其与此

如果安装此类物品，可能会导致镜头损坏。 切换 AF/MF

焦环A（对焦离合机构） 来切换AF/MF。 0 当数码相机设置为MF

0 使用MF时，检查焦距指 示B。可将其用作对焦

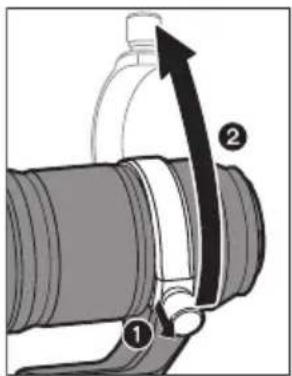

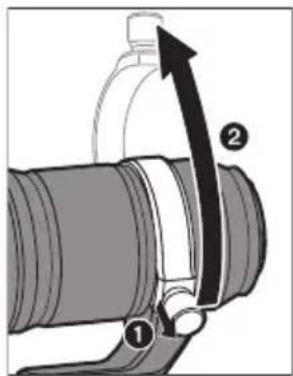

此方法，可以在使用三脚架时在数码相机的 纵向和横向之间快速切换。 1 按照箭头所示方向转动三 脚架台座锁定旋钮将其松

3 按照箭头所示方向 转动三脚架台座锁定旋钮

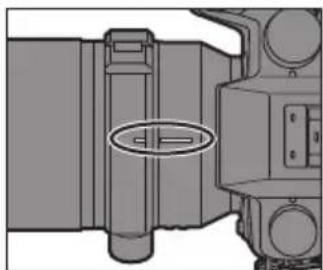

按照与取下三脚架台座相反的步骤来安装。 0 对准三脚架台座和

0 请勿用杀虫剂或挥发性化学药品喷洒镜头。 –如果此类化学药品接触到镜头，可能会损 坏镜头，表面漆可能也会剥落。 0 请勿将镜头对着太阳或其他强光源。 –这会使镜头聚集过多的光量，导致火灾和

0 需要长时间在低温下直接接触镜头时，切勿

–在寒冷的地方（0 oC以下环境，如滑雪 场），长时间直接接触镜头的金属部分可 能会导致皮肤受伤。长时间使用镜头时，

0 请用软的无尘干布清洁镜头。 –请勿使用汽油、稀释剂、酒精或其他类似 的清洁剂清洁镜头。使用溶剂可能会损坏

0 请勿让橡胶、PVC或类似材料制品与镜头长

0 请勿拆卸或改装本产品。 0 准备长时间不使用镜头时，建议在存放时放 入一些干燥剂（硅胶）。 0 如果长时间未曾使用镜头，请在拍摄前检查

0 避免在以下任何地点使用或存放镜头，否则 可能导致工作出现问题或故障: –太阳直射的地方或夏天的海边 –高温多湿或温度和湿度变化较大的地方

–靠近加热器、空调或加湿器的地方 –有水并可能打湿镜头的地点

数码相机使用的可更换镜头“LUMIX S PRO 70-200 mm F4 O.I.S.”

17 组23 片（1 片非球面镜片、1 片UED镜片、3片ED镜片、1 片 UHR镜片） 光圈类型 9 片控光片/圆形虹膜光圈

F22 视角 34x（广角）至 12o（远摄） 拍摄范围 0.92 m至¶（从对焦距离基准线开始）

‰84.4 mm 全长 约179 mm（从镜头的顶端到镜头卡口的基准面） 重量 约985 g（不包括外部三脚架台座）

本表格依据 SJ/T11364 的规定编制。 ○ ：表示该有害物质在该部件所有均质材料中的含量均在 GB/T26572 规定的限量要求以下。 k ：表示该有害物质至少在该部件的某一均质材料中的含量超出 GB/T26572 规定的限量要求。
