MANUALE UTENTE PT420 AKG

Prima diutilizzare I'apparecchio,leggere il manuale!

MODO DE EMPLEO 66

1 Sicurezza e ambiente 51
Sicurezza 51
Ambiente 51
2 Descrizione 52
Introduzione 52
Contenuto della fornitura 52
Accessori optionali 52
Ricevitore SR420 53
Trasmettitore ad impugnatura HT420 55
Trasmettitore portatile PT420 56
3 Messa in funzione 58
Posizionamento del ricevitore 58
Collegare le antennene 58
Collegamento del ricevitore a un ingresso simmetrico 58
Collegamento del ricevitore alla rete 58
Inserimento delle batterie nel trasmettitore a mano/portatile e prova delle batterie 59
Impostazione della frequenza del ricevitore 59
Impostazione della frequenza del trasmettitore a mano/portatile 59
Messa in funzione del trasmettitore a mano 59
Messa in funzione del trasmettitore portatile 59
Prima del soundcheck 60
4 Tecnica microfonica 61
Trasmettitoremano HT420 61
Trasmettitore portatile PT420 62
5Pulizia 63
Superfici 63
Filtro antipop interno del trasmettitore a mano 63
6 Guida alla risoluzione dei problemi 64
7 Dati tecnici 65

1 Sicurezza e ambiente

Sicurezza

Non fare entrare liquidi nell'apparecchio.
Non collocare recipientpieni di liquidi sull'apparecchio o sull'alimentatore.
L'apparecchio delve essere impiegato solo in ambienti asciutti.
- L'apertura, la manutenzione e la riparazione dell'apparecchio possono essere eseguite esclusivamente da un technician autorizzato. All'interno dell'apparecchio non sono presenti componenti la cui manutenzione, riparazione o sostituzione può essere eseguita da personale non qualificato.
- Prima di mettere in funzione l'apparecchio controllare se la tensione d'esercizio individata sull'alimentatore a spina in dotazione corrisponde alla tensione di rete del luogo d'impiego.
- Utilizzare l'appareccchio esclusivamente con l'alimentatore a spina in dotazione con una tensione di uscita di 12 v CC. Altri tipi di corrente e altre tensioni potrebbero danneggiare gravamente l'appareccchio!
- Interrompere subito il funzionamento dell'impianto se un oggettoto solido o un liquido entra all'interno dell'apparecchio. In quello caso scollegare subito l'alimentatore a spina alla presa e fare controllare l'apparecchio dal nostro servizio assistenza clienti.
- Se l'apparecchio noniene usato per un periodo di tempo prolongato, scollegare l'alimentatore a spina alla presa. Tenere presente che se l'alimentatore a spina rimane inserito l'apparecchio non è Completely scollegato alla rete,anche se è spento.
Non posizionale l'apparecchio vicino a fonti di calorie, come ad es. radiatori, tubi di riscaldamento, amplificatori, ecc. e non esporlo all'irraggiamento solare diretto, a polvere e umidità eccessive, a pioggia, vibrazioni o colpi.
- Per evitare disturbi o interferenze, posare tutte le linee, in particolare quale degli ingressi microfonici, separamente da linee di potenza e linee di rete. In caso di posa in pozzi o canali per cavi ave rura di sistemare le linee di trasmissione in un canale separato.
- Pulire l'apparecchio solo con un panno umido, ma non bagnato. Scollegare prima l'alimentatore a spina dalla presa! Non utilizzato in nessun caso detergenti acidi o abrasivi o detergenti contenti alcool o solventi, in quanto potrebbero danneggiare la vernice e i componenti in plastica.
- Usare l'apparecchio solo per gli impieghi descritti in queste istruzioni per l'uso. AKG non si assume alcuna responsabilità per danni causati da manipolazioni non conformi o impieghi inappropriati.

Ambiente

• L'alimentatore a spina assorbe piccole quantità di correnteanche quando è spento. Per risparmiare energia scollegare l'alimentatore a spina alla presa di rete se l'apparecchio non viene utilizzato per un periodo prolongato.
• L'imballaggio è riciclabile. L'imballaggio deve essere smaltito in un apposto sistema di raccolta.
• In caso di rottamazione dell'apparecchio, separators il contentatore delle parti elettroniche e dai cavi e smaltire i diversi componenti nel rispetto delle norme vigenti per lo smaltimento dei rifiuti.

2 Descrizione

Introduzione

Grazie di aver scelto un prodotto AKG. Leggere interamente e con attenzione le istruzioni per l'uso prima di utilizzare l'apparecchio. Conservare accuramente le istruzioni per poterle consultare in qualsiaso momento. Vi auguriamo buon divertimento e molto successo!

Contenuto della fornitura

II WMS420 é disponible in 4 set con ricevitore SR420:

Vocal Set Presenter Set

1 trasmettitore ad impugnatura HT420
1 adattatore per asta
1 batteria AA
1 ricevitore SR420
1 alimentatore a commutazione SMPS
2 antenna BNC UHF
1 tagliando di garanzia
1 tabella delle frequenze
1 allegato ("Manual Supplement")
1 allegato ("Sicurezza")
1 Quick Start Guide

1 Trasmettitore tascabile PT420
1 batteria AA
1 microfono Lavalier C417 L con clip
1 filtratio antisoffio W407
1 ricevitore SR420
1 alimentatore a commutazione SMPS
2 antenna BNC UHF
1 tagliando di garanzia
1 tabella delle frequenze
1 allegato ("Manual Supplement")
1 allegato ("Sicurezza")
1 Quick Start Guide

1 trasmettitore tascabile PT420
1 batteria AA
1 cavo MKG L
1 ricevitore SR420
1 alimentatore a commutazione SMPS
2 antenne BNC UHF
1 tagliando di garanzia
1 tabella delle frequenze
1 allegato ("Manual Supplement")
1 allegato ("Sicurezza")
1 Quick Start Guide

et

1 trasmettitore tascabile PT420
1 batteria AA
1 microfono headset C555 L
1 anello scola-liquidi di ricambio
1 filtratio antisoffio W444
1 ricevitore SR420
1 alimentatore a commutazione SMPS
2 antenna BNC UHF
1 tagliando di garanzia
1 tabella delle frequenze
1 allegato ("Manual Supplement")
1 allegato ("Sicurezza")
1 Quick Start Guide

Controllare che nell'imballaggio siano contentuti tutti i componenti del sistema. Se manca qualcosa, rivolgersi al proprio negotiante AKG.

Accessor opzionali

Sistema di antenne

• SRA2 W - antenna direzionale passiva
• SRA2 B/W - antenna direzionale attiva
• RA4000 W - antenna omnidirezionale passiva
• RA4000 B/W - antenna omnidirezionale attiva
  PS4000 W - splitter d'anbenna attivo
• AB4000 - amplificatore d'antenna
• MK PS - cavo d'antenna, 65 cm
• MKA5 - cavo d'antenna, 5 m
• MKA20 - cav o d'antenna, 20 m
  0110E01890 - cavod'antenna per montaggio frontale

Caricabatteria

• CU400 - Caricabatteria per PT420 e HT420

AWERTENZA

Spagnere il trasmettitore prima della ricarica.

Ricevitore SR420

Il SR420 è un ricevitore fisso per tutti i trasmettitori delsystema WMS420.

Il SR420 opera su una larghezza di banda fino a 30 MHz in una gamma di frequenze portanti UHF compresa tra 530,025 MHz e 931,850 MHz e più essere commutato su 8 diverse frequenze portanti.

Pannello frontale

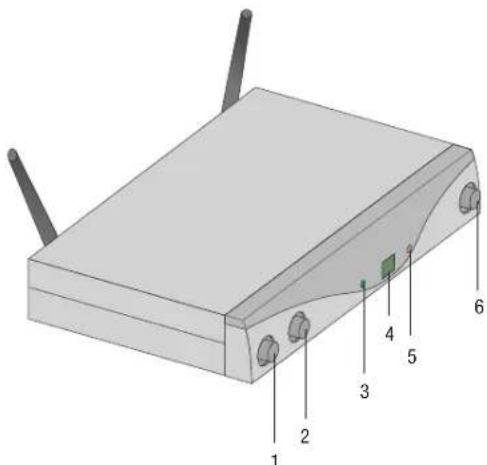

Figura 1: Elementi di lavoro sul pannello frontale del ricevitore SR420

1 ON/OFF: Tasto on/off.
2 VOLUME: Con esta manopola di regolazione è possible attenuare in continuo il livello di uscita audio.
3 RF OK: Questo LED si illumina alla ricezione di un segnale. Se non si riceve alcun segnale o se lo squelch automatico è Attivo il LED RF OK si spegne e l'uscita audio viene silanziata.
4 Display: Indica il canale di ricezione impostato.
5 CLIP: Questo LED si illumina se il livello dell'audio è troppo alto.
6 CHANNEL: Con quello tasto è possible impostare il ricevitore su una delle 8 diverse frequenze portanti all'interno della gamma delle frequenze portanti del ricevitore.

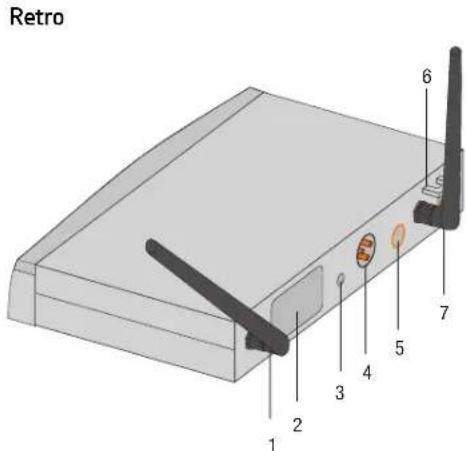

Figura 2: Elementi di lavoro sul retro del ricevitore SR420

1 ANTENNA A/B: prese BNC per il collegamento delle due antenne UHF fornite o antennne optional.
2 Etichetta frequence portanti: sul retro del ricevitore è applicata un'etichetta adesiva con l'indicazione della gamma delle frequence portanti. Maggiori informazioni sulle frequence impostabili sono reperibili nell'allegata tabella delle frequence.
3 SQUELCH: Il disposivo silanziatore ("squelch") spegne il ricevitore in caso di segnale di riscione troppo debole, in modo tale che i rumori di disturbo o il rumore di fondo del ricevitore non siano udibili con il trasmettitore spento. Impostare il regolatore SQUELCH al minimo prima di accendere il ricevitore per la primaolta.
4 AUDIO OUT/BALANCED: uscita audio simmetrica sulla presa XLR 3 poli: Questa uscita cui ad es. essere collegata all'ingresso microfono di un mixer.
5 AUDIO OUT/UNBALANCED: uscita audio asimmetrica su presa jack mono da 6,3 mm. Qui è possible collegare ad es. un amplificatore per chitarra.
6 Scarico della trazione per il cavo di alimentazione dell'alimentatore fornito.
7 DC IN: presa di alimentazione per il collegamento dell'alimentatore fornito.

AWERTENZA

Il SR420 più essere alimentato tramite l'alimentatore esterno oppure con lo splitter d'antenna PS4000 W tramite il cavo dell'antenna stessa. Lo splitter formisce l'alimentazione di tensione per tutti i ricevitori SR420 adesso collegati.

Trasmettitore ad impugnatura HT420

Il trasmettitore ad impugnatura HT420 opera su una larghezza di banda fino a 30 MHz in una gamma di frequenze portanti UHF compresa tra 530,025 MHz e 931,850 MHz e più essere commutato su 8 diverse frequenze portanti. Il trasmettitore è equipaggiato con un'antenna integrata nel corpo.

La capsula nel trasmettitore è la capsula dinamica brevettata AKG D5 con direttività supercardiode. Ci si traduce in una bassa sensibilità ai rumori provocati dalla mano, una Buona suppressione della retroazione acustica ed una brillante qualità di trasmissione. è inoltre dotato di un filtro antivento e antipop incorpore per soprime crepitii e rumori di vento.

Elementi di lavoro

1 Display: indica il canale di trasmissione impostato.
2 CHANNEL: con quello tasto è possibile impostare il trasmettitore su una delle 8 diverse frequenze portanti all'interno della gamma delle frequenze portanti del trasmettitore stesso.
3 GAIN: quello cursore permette di regolare su due livelli la sensibilità di ingresso audio del trasmettitore: "Hi" = sensibilità di ingresso elevata, "LOW" = sensibilità di ingresso Bassa.

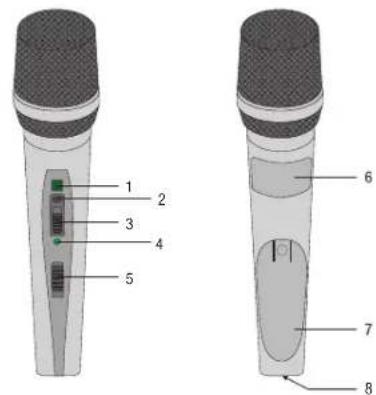

Figura 3: Elementi di lavoro del trasmettitore HT420

AWERTENZA

Il tasto CHANNEL e il cursore GAIN si trovano sotto un linguetta in gomma. Perutilizzare le funzioni, ribaltare la linguetta verso il basso.

4 LED di controlo: quello LED indica che il trasmettitore è pronto per l'uso.

LED acceso in verde: batteria in buono stato.

LED accesso in grosso: a partire dal momento in cui il LED diventa grosso, la capacité residuala delle batterie basta al massimo per un'ora di funzionamento. Raccomandiamo in tal caso di sostituire la batteria il più presto possibile.

5 Interruttore On/Off: quellocursore ha tre posizioni:

ON: l'alimentazione elettrica del trasmettitore èacea.

MUTE: il segnale audio in arrivolo dal microfono è silenziato, ma l'alimentazione elettrica e la frequenza portante HF rimangono accese.

OFF: l'alimentazione elettrica del trasmettitore è spenta.

AWERTENZA

Se si utilizes una batteria ricaricabile, il LED diventa rosso circa 15 minuti prima dello scarticamento completo della batteria ricaricabile.

6 Etichetta frequence portanti: soprà il vano batterie è applicata un'etichetta adesiva con l'indicazione della gamma delle frequence portanti. Maggiori informazioni sulle frequence impostabili sono reperibili nell'allegata tabella delle frequence.
7 Coperchio del vano batterie: Vedere Inserimento delle batterie nel trasmettitore a mano/portatile e prova delle batterie (pagina 59)
8 Contatti di carica: I contatti di carica disposti ad incasso consento di caricare un accumulatore con l'ausilio del caricabatteria opzionale CU400enza dover togliere l'accumulatore dal proprio alloggiamento.

AWERTENZA

Spagnere il trasmettitore prima della ricarica.

Trasmettitore portatile PT420

Ai trasmettitori portatili PT420 è possibile collegare sia microfoni dinamici sia microfoni a condensatore che lavorano con una tensione di alimentazione di circa 4 volt. Oviamente è possibile collegareanche una chitarra elettrica, un basso elettrico o un keytar.

II PT420 opera su una larghezza di banda fino a 30 MHz nella gamma delle frequenze portanti UHF da 530,025 MHz a 931,850 MHz, e più essere commutato su 8 diverse frequenze portanti.

Elementi di lavoro

1 Interruttore On/Off: quello cursoro ha tre posizioni:
ON: l'alimentazione elettrica del trasmettitore è accesa.
MUTE: Il segnale audio in arrivato dal microfono o dello strumento è silenziato, ma l'alimentazione elettrica e la frequenza portante HF rimangono accese.
OFF: l'alimentazione elettrica del trasmettitore è spenta.
2 Presa di ingresso audio: presa mini XLR 3 poli con contatti per livello microfonico e Line. La configurazione dei connettori dei microfoni AKG raccomandi o del cavo per chitarra MKG L è tale che vengono utilizzati automaticamente i contatti giusti.
3 Antenna: antenna flessible, montata in modo fisso.
4 Display: indica il canale di trasmissione impostato.
5 LED di controlledo: quello LED indica che il trasmettitore è pronto per l'uso.

Figura 4: Elementi di lavoro del trasmettitore PT420

LED acceso in verde: batteria in buono stato.

LED accesso in rosso: a partire dal momento in cui il LED diventa rosso, la capacitéa delle batterie basta al massimo per un'ora di funzionamento. Raccomandiamo in tal caso di sostituire la batteria il più presto possible.

AWERTENZA

Se si utilizes una batteria ricaricabile, il LED diventa rosso circa 15 minuti prima dello scarticamento completeness della batteria ricaricabile.

6 Coperchio del vano batterie con cacciavite integrato.
7 Finestrada controlo: atraverso la finestra di controllo è possible controllare in qualsiamente il momento se nel vano batterie è presente una batteria o un accumulator.
8 Fermaglio per cintura: per fissare il trasmettitore tascabile alla cintura.
9 Etichetta frequence portanti: sul retro del trasmettitore è applicata un'etichetta adesiva con l'indicazione della gamma delle frequence portanti. Maggiori informazioni sulle frequence impostabili sono reperibili nell'allegata tabella delle frequence.
10 CHANNEL: con quello tasto è possible impostare il trasmettitore su una delle 8 diverse frequenze portanti all'interno della gamma delle frequenze portanti del trasmettitore stesso.
11 GAIN: con"This regolatore è possibile adattare la sensibilità dell'ingresso audio al livello del microfono o dello strumento collegato.
12 Contatti di carica: I contatti di carica disposti ad incasso consentono di caricare un accumulatore con l'ausilio del caricabatteria opzionale CU400 perché dovre tagliere l'accumulatore dal proprio alloggiamento.

AWERTENZA

Spagnere il trasmettitore prima della ricarica.

Microfoni, cavo per chitarra

I seguito microfoni AKG possono essere collegati nella problema alla presa di ingresso audio del PT420:

CK77 WR, CK99 L, C417 L, C520 L, C555 L, C544 L, HC577 L
C516ML,C518ML,C519ML,C411L
- Con il cavo per chitarra MKG L di AKG è possible collegare una chitarra o un basso elettrici oppure una tastiera a tracolla.

Il cavo per chitarra MKG L è compreso nell'Instrumental Set ed è disponibileanche come accessorio in opzione.

3 Messa in funzione

AWERTENZA

• Prima di mettere in funzione il WMS420, impostare trasmettitore e ricevitore sulla stessa frequenza. Se trasmettitore e ricevitore sono impostati su frequenze diverse non è possible alcun collegamento radio!
• L'uso simultaneo delle due prese di uscita (BALANCED e UNBALANCED) può provocare una perdita di livello e un aumento di rumore.

Posizionamento del ricevitore

• Posizionare il ricevitore isolato.
• La riflessione del segnale di trasmissione su oggetti metallici, pareti, soffitti, ecc. o zone d'ombra provocate dal corpo umano possono indebolire o estinguere il segnale di emissione.

Posizione pertanto il ricevitore come come indicato di seguito:

1) Posizione il ricevitore sempre nelle vicinanze del luogo di impiego (palco),fare attenzione a mantenere sempre una distance minima tra trasmettitore e ricevitore da 3 (minima) a 5m (ottmale).
2) Il presupposito per una riscione ottimale è il collegamento a vista tra trasmettitore e ricevitore.
3) Posizione are il ricevitore ad una distance di altre 1,5 m da oggetti metallici di granidi dimensioni, pareti, impalcature, soffitti e simili.

Collegare le antennne

Le antenné /4 in dotazione si montano in modo facile e rapido. Esse si adattano bene a quegli impieghi in cui c'è collegamento visivo fra trasmittente e antenna ricevitore, come nei casi in cui è richiesta un'installazione senza fili rapida e non troppo complessa.

Antenne separate

Adoperate antenne separate quando nella posizione del ricevitore non vi sono condizioni ottimali di riscezione.

• Collegate le antennae separate con le presse BNC al retro del ricevitore.
• A tale scopo utilizzate cavi RG58 oppure RG213.
• Per ulteriori informazioni su antennne, accessori e consigli sulla pianificazione delle frequenze visitate il nostro site web www.akg.com.

Cavo antennapermontaggio frontale

Il cavo BNC per montaggio frontale (AKG art. n° 0110E01890) consente di montare le antennes /4 sul frontale.

Collegamento del ricevitore a un ingresso simmetrico

1) Collegare tramite un carrvo XLR la presa BALANCED sul retro del ricevitore con l'ingresso microfonico simmetrico desiderato (presa XLR) sul mixer o sull'amplificatore.
2) Girare la manopola VOLUME sul ricevitore completeness a sinistra (livello microfonico).

Collegamento del ricevitatore alla rete

1) Controllare se la tensione di rete indicata sull'alimentatore a spina in dotazione corrisponde alla tensione di rete del luogo di impiego. Il funzionamento dell'alimentatore a spina con una tensione di rete diversa cui possa casare danni irreparabili all'apparecchio.
2) Inserire il cavo di alimentazione dell'alimentatore a spina in dotazione nella presa DC IN del ricevitore.
3) Collegare l'alimentatore a spina a una presa di rete.
4) Accendere il ricevitore premendo il tasting ON/OFF.

Instrumento delle batterie nel trasmettitore a mano/portatile e provada delle batterie

1) Premere verso il basso il gancetto a scatto sul coperchio dello scomparto batterie.
2) Sfilare il coperchio dello scomparto batterie dal trasmettitore in direzione della freccia.
3) Inserire la batteria in dotazione dello scomparto batterie facendoattenzione alla corretta polarità della batteria. Se si inserisce la batteria in modo sbagliato il trasmettitore non riceve corrente.
4) Accendere il trasmettitore portando l'interruttore on/off in posizione "ON".

Se la batteria è in buono stato il LED di controllo si illumina di verde.

Se il LED di controllo si illumina di rosso la batteria si scaricherà dopo circa 1 ora. Sostituire la batteria quando prima con una nuova.

Se il LED di controllo non si accende la batteria è scarica. Inserire una nuova batteria.

AWERTENZA

Se si utilizes una batteria ricaricabile, il LED diventa rosso circa 15 minuti prima dello scarticamento completeness della batteria ricaricabile.

5) Chiudere lo scomparto batterie inerendo il coperchio dello scomparto batterie dal basso sullo scomparto batterie fino allo scatto del gancotto.

Impostazione della frequenza del ricevitore

Impostare trasmettitore e ricevitore sulla stessa frequenza:

Impostazione della frequenza del trasmettitore a mano/portatile

1) Premendo su CHANNEL portare il canale sul numero desiderato. Ogni volta che si preme, il numero avanza di un canale.
2) Il canale impostato è visualizzato sul display ed è subito attivo.
1) Accendere l'apparecchio o premere CHANNEL con l'apparecchio già acceso. Il canale impostato sul display (ad es. 1) inizia a lampeggiare per 3 secondi, in seguito la visualizzazione è nuovamente stabile e il canale impostato viene attenuato.
2) Durante questi 3 secondi portare il canale sul numero desiderato premendo CHANNEL. Ad agli pressione il numero avanza di un canale.
3) Quando il canale desiderato è stato raggiunto il display lampeggia ancora per circa 3 secondi e attiva il nuovo canale impostato.
1) Impostare il regolatore SQUELCH sul ricevitore al minimo e accendere il ricevitore.
2) Accendere il trasmettitore a mano portando l'interruttore on/off in posizione "ON".
3) Accendere I'impiano audio o I'amplificatore.
4) Impostare trasmettitore e ricevitore sulla stessa frequenza.
5) Parlare o cantare nel microfono e osservare i LED sul ricevitore:

• Se il LED CLIP rimane Completely spent to la sensibilità di ingresso del trasmettitore è troppo Bassa. Impostare GAIN su "HIGH".
• Se il LED CLIP si illumina spesso o rimane costamente illuminato la sensibilità di ingressso del trasmettitore è troppo alta. Impostare GAIN su "LOW".

6) Regolare il volume dell'impiano audio o dell'amplificatore come descripto nelle rispettive istruzioni per l'uso o in base all'orecchio.

Messa in funzione del trasmettitore a mano

Messa in funzione del trasmettitore portatile

Il trasmettitore tascabile PT420 è studiato per l'uso con i microfoni AKG.

Se si desidera collegare al PT420 i microfoni di altri fabbricanti, occorre prestare attenzione che eventualmente sare necessario sostituire il connettore del microfono con un connettore mini-XLR a 3 poli.

Configurazione dei contatti della presa di ingresso audio:

Contatto 1: schermatura

Contatto 2:audio Inphase (+)

Contatto 3: tensione di alimentazione

Sul contatto 3 è presente una tensione di alimentazione positiva di 4V per microfoni a condensatore.

ATTENZIONE

Non è possibile garantire un perfetto funzionamento del trasmettitore tascabile PT420 in combinazione con prodotti di altri fabbricianti. Sono escludi alla copertura della garanzia gli eventuali danni imputabili all'uso in combinazione con prodotti di altri fabbricianti.

Collegamento del microfono

1) Togliere il coperchio del vano batterie.
2) Introduire il connettore mini-XLR sul cavo del microfono alla presa di ingresso audio del trasmettitore tascabile.
3) Accendere il trasmettitore tascabile portando l'interruttore On/Off su "ON".
4) Impostare il regolatore SQUELCH sul ricevitore al minimo e accendere il ricevitore.
5) Impostare trasmettitore e ricevitore sulla stessa frequenza.
6) Parare o cantare nel microfono.
7) Con il cacciavite integrato nel coperchio del vano batterie, posizionare il regolatore GAIN in modo tale che il clip LED sul ricevitore si accenda brevamente di tanto in tanto.
8) Riapplicare il coperchio del vano batterie del trasmettitore.

Figura 5: Impostazione del regolatore GAIN

Collegamento di uno strumento

1) Rimuovere il coperchio dello scomparto batterie.
2) Inserire il connettore jack del cavo per chitarra MKG L alla presa di uscita dello strumento e il connettore mini XLR del cavo per chitarra alla presa di ingressso audio del trasmettitore portatile.
3) Accendere il trasmettitore portatile portando l'interruttoro on/off in posizione "ON".
4) Impostare il regolatore SQUELCH sul ricevitore al minimo e accendere il ricevitore.
5) Suonare lo strumento.
6) Impostare il regolatore GAIN con il cacciavite integrato nel coperchio dello scomparto batterie in modo tale che il LED CLIP sul ricevitore si illumini di tanto in tanto per breve periodi.
7) Ripositionare il coperchio dello scompanto batterie sul trasmettitre.

Prima del soundcheck

1) Ispezonare la zona di impiego del trasmettitore. Fare attentione ai punti in cui l'intensità di Campo si riduce e la riscizione viene pertanto brevamente disturbata ("dropout").
Tali dropout possono essere evitati posizionando il ricevitore in un altro punto. Se il problema persististe evitare quosti punti critici.
2) Se il LED RF OK sul ricevitore si spegne, significa che non viene ricevuto nessun segnale o che lo squelch automatico è attivo.
Accendere il ricevitore, avvincini maggiormente al ricevitore o impostare il livello squelch in modo tale che il LED RF OK si illumini.
3) In caso di rumori di disturbo impostare il livello squelch in modo tale che tali rumori di disturbo cessino.

Non impostare mai lo squelch a un livello superiore rispetto al necessario. Quanto maggiore è il livello squelch, tanto minore sare la sensibilità del ricevitore e di consegenza la portata fra trasmettitore e ricevitore.

4 Tecnica microfonna

Trasmettitore a mano HT420

Un microfono per canto offre diverse possibilità di variare il suono della voce riprodotto dall'impianto audio.

Rispettare le seguenti indicazioni per poter impiegare il trasmettitore a mano HT420 in modo ottimale.

Distanza microfonna ed effetto di prossimità

Fondamente lme voce rultera piu piena e morbida in base alla vicinanza tra le labbra e il microfono; mentra a una distanza magiore dal microfono si produce uno spettro acustico di magiore riverbero e piu distante, poiché viene messa in risalto I'acustica dell'ambiente.

Pertanto è possible conferire alla你可以 un suono aggressivo, neutro o suadente simplicamente modificando la distance dal microfono.

L'effetto di prossimità si produce nella zona immeditamente vicina alla fonte sonora (meno di 5 cm) e provoca una forte esaltazione dei bassi. Puo conferire alla voce un suono rotondo, intimo, marcato dalle tonalità basse.

Angolo di incidenza del suono

Cantare lateralmente rispetto al microfono o al di sopra del microfono. In tal modo si ottiene un suono equilibrato e naturale.

Cantando nel microfono direttamente da davanti, nel canto si trasmettono non soltanto i rumori connessi alla respirazione, maanche i suoni occlusivi (p, t) e sibilanti (s, sc), che vengono messi in risalto in modo innaturale.

Retroazione acustica

La retroazione acustica è determinata dal fatto che una parte del suono emesso dagli amplificatori viene registrata dal microfono, che la rinvia, amplificata, all'altoparlante. A partire da un determinato volume (il limite di retroazione acustica) quello segnale crea una sorta di circolo vizio, l'impianto emette fisci e quello fenomeno più essere riportato sotto controlo soltanto abbassando il volume degli amplificatori.

Al fine di prevenir quello rischio, il microfono del trasmettitore a mano HT420 dispone di una direttività cardioide.

Cio significa che esse è particolarmente sensibile al suono che arrivava al microfono da davanti (ad es. la voce), nelle quasi non registra il suono che proviene dai lati o da diaetro (ad es. dagli altoparlanti monitor).

L'effetto di retroazione acustica minimo si ottiene posizionando gli altoparlanti del systema audio davanti ai microfoni (lateralmente sul margine anteriore del palco).

Se si utilizzato altoparlanti monitor, non punctare mai il microfono direttamente sui monitor o sugli altoparlanti dell'impiano audio.

La retroazione acustica più essere essere causataanche da risonanze (determine dall'acustica dell'ambiente), in particolare nella gamma di frequenze Bassa, quindi indirettamente dall'effetto di prossimità. In questo casi spesso è sufficiente augmentare la distanza dal microfono per interrompere l'effetto di retroazione acustica.

Coro di arrivapnamento

1) Non fare mai cantare pi di 2 persona per microfono.
2) Mantenere un angolo di incidenza del suono massimo di 35^ . Il microfono è in larga misura insensible al suono che entra di lato. Se i due cantanti cantano verso il microfono da un angolo maggiore di 35^ , sarebbe necessario regolare il livello del canale microfonico in un ordine di grandezza tale per cui il rischio di retroazione acustica aumentoebbeccessivamente.

Trasmettitore portatile PT420

Microfono Lavaller C417 L

Fissare il microfono sulla clip di fissaggio in dotazione oppure sulla spilla di fissaggio opzionale H41/1.

1) Fissare il microfono sull'abito del relatore il piu vicino possible alla bocca.

AWERTENZA

Minore è la distanza tra il microfono e la bocca e minore è il rischio di retroazione acustica!

2) Fare attenuation ad orientare il microfono sulla bocca.

Microfono headset C555 L

Come indossare il microfono

1) Indossare il microfono.
2) Piegare il collo di cigno in modo tale che il microfono si trovi lateramente davanti all'angolo della bocca.

AWERTENZA

• Se si avertono rumori pop (i suoni "p" e "t" vengono trasmessi in modo innaturale), girare la capsula microfonica a una distanza leggermente magiore alla bocca (all'indietro o verso il basso).
• Se il microfono ha un suono "debole" posizionare la capsula microfonica leggermente più vicina alla bocca.
• Cercare la posizione ottimale durante il soundcheck.

Filtro antisoffio

In presenza di forti rumori causati dal vento o rumori pop (ad es. all'aperto), fissare il filtrò antisoffio in materiale espanso in dotazione sul microfono.

1) Infilare il filtro antisoffio sulla capsula microfonica.
2) Infilare il filtrlo antisoffioanche sull'estremita esterna della capsula microfonna.

Anello scola-liquidi

Uno speciale anello scola-liquidi montato sulla capsula microfonica impedisce che sudore e trucco penetrino all'internala della capsula.

In tal modo, le feritoe di ripresa del microfono non possono venire otturate da sudore o trucco, fatto che potrebbe provocare un suono cupo o una ridotta sensibilità del microfono. Non rimuovere mai l'anello scola-liquidi dal microfono!

Nel caso in cui l'anello scola-liquidi venga danneggiato o sua stato perso, il microfono headset C555 L è dotato d'un anello di ricambio.

5 Pulizia

Superfici

Filtro antipop interno del trasmettitore a mano

• Pulire le superfici con un panno morbido umidificato con acqua.

1) Svitare la griglia del trasmettitore a mano in senso antiorario.
2) Togliere il filtro antisoffio (inserto in materiale espanso) nella griglia.
3) Lavare il filtro antisoffio in acqua con sapone molto diluita.
4) Quando il filtro antisoffio è asciutto, reinserirlo nella griglia e avvitare la griglia sul trasmettitore a mano in senso orario.

6 Guida alla risoluzione dei problemi

Problema Possibile causa	Rimedio
Assenza di suono	L'alimentatore a spina non è collegato al ricevitore o alla presa di rete.	Collegare l'alimentatore a spina al ricevitore e alla rete.
	Il ricevitore è spento.	Accendere il ricevitore con il tasto ON/OFF.
	Il ricevitore non è collegato al mixer o all' amplificatore.	Collegare l'uscita del ricevitore al mixer o all' amplificatore.
	La manopola VOLUME sul ricevitore è in posizione zero.	Girare la manopola VOLUME
	Il microfono o lo strumento non è collegato al trasmettitore portatile.	Collegare il microfono o lo strumento alla presa di ingresso audio del trasmettitore portatile.
	Il trasmettitore è impostato su una banda di frequenza diversa o su una frequenza diversa rispetto al ricevitore.	Utilizzato trasmettitore e ricevitore con la stessa banda di frequenza o impostarli sulla stessa frequenza.
	L'interruttore on/off del trasmettitore è in posizione "OFF" o "MUTE".	Portare l'interruttore on/off del trasmettitore in posizione "ON".
	Le batterie non sono inserte correttamente nel trasmettitore.	Inserire nuovamente le batterie dello scomparto batterie in corrispondenza dei segni di polarità (+/-).
	Le batterie del trasmettitore sono esauste.	Inserire nuove batterie nel trasmettitore.
	Il trasmettitore è troppo lontano dal ricevitore o il livello SQUELCH è impostato troppo alto.	Avvicinarsi al ricevitore o abbassare il livello SQUELCH.
	Ostacoli tra trasmettitore e ricevitore.	Rimuovere gli ostacoli.
	Assenza di collegamento a vista tra trasmettitore e ricevitore.	Evitare i punti dai quali non si vede il ricevitore.
	Il ricevitore è troppo vicino a oggetti metallici.	Eliminare gli oggetti che disturanno o posizionare il ricevitore più lontano.
Ronzii, crepitii, segnali indesiderati	Posizione dell'antenna.	Posizione il ricevitore in un'alto luogo.
	Disturbi causati da altri impianti wireless, segnali teilevisi, segnali radio, apparenchi radio o apparenchi o impianti elettrici difettosi.	Spagnere gli apparecchi di disturbo o difettosi oppure utilizzare il WMS420 con una frequenza portante diversa, fare controllare gli impianti elettrici.
Distorsioni	Il regolatore GAIN è impostato su un livello troppo alto o troppo basso.	Spostare in avanti o all'indietro il regolatore GAIN fino a quando le distorsioni scompaiano.
	Disturbi causati da altri impianti wireless, segnali teilevisi, segnali radio, apparenchi radio o apparenchi o impianti elettrici difettosi.	Spagnere gli apparecchi di disturbo o difettosi oppure utilizzare il WMS420 con una frequenza portante diversa, fare controllare gli impianti elettrici. (
	Posizione dell'antenna.	Posizione il ricevitore in un'alto luogo. Se i dropout persistono, segnalare i punti critici ed evitarli.

7 Dati tecnici

	HT420 PT420 SR420
Frequenza portante 530,025 - 931	850 MHz*	530,025 - 931,850 MHz*	530,025 - 931,850 MHz*
Larghezza di banda fino a 30 MHz*	30 MHz*		30 MHz*
Modulazione	FM	FM	FM
Larghezza di banda di trasmissione audio	70 - 20.000 Hz 40 -	20.000 Hz	40 - 20.000 Hz
Fattore di distorsione a 1 kHz tip. 0,8% tip. 0,8%			tip. 0,8%
Rapporto segnale/rumore tip. 105 dB(A) tip. 105 dB(A)			tip. 105 dB(A)
Potenza di trasmissione 10 mW, 20 mW*		10 mW, 50 mW*	-
Alimentazione elettrica 1 batteria AA da 1,5 V		1 batteria AA da 1,5 V	Alimentatore 12 V / 500 mA (oppure tramite lo splitter d'antenna)
Durata di funzionamento 6 - 8 h**	6 -	8 h**	-
Soglia d'intervento squelch	-	-	regolabile da -100 a -70 dBm
Uscita audio	-	-	XLR simm. e jack da 6,3 mm assimm.: regolabile da livello microfonico a Line. Livello di uscita con deviazione nominale: 500 mV eff.
Dimensioni	235 x 50 x 50 mm	60 x 74 x 30 mm	200 x 150 x 45 mm***
Peso netto	221 g	60 g	373 g

*A seconda della banda di frequenza utilizzata

**A seconda della potenza RF utilizzata

***Senza antenne

Solo per bande di frequenza designate per l'uso nella CE:

Questo prodotto soddisfa le norme menzionate nella Dichiarazione di conformità. La Dichiarazione di conformità è scarticabile all'indirizzo www.akg.com o richiedibile via e-mail a [e-mail].

Indices
