1 Sicherheit und Umwelt

Sicherheit

• Schütten Sie keine Flüssigkeiten auf das Gerät.
• Stellen Sie keine mit Flüssigkeit gefüllten Gefäße auf das Gerät oder das Netzteil.
• Das Gerätarf nur in trockenen Räumen eingesetzt werden.
• Das Gerätarf nur von autorisiertem Fachpersonal geöffnet, gewartet und repariert werden. Im Inneren des Gehäuses befinden sich keinerlei Teile, die vom Laien gewartet, repariert oder ausgetauscht werden können.
• Prüfen Sie vor Inbetriebnahme des Geräts, ob die auf dem mitgelieferten Steckernetzteil angegebene Betriebsspannung der Netzspannung am Einsatzort entspricht.
• Betreiben Sie das Gerät ausschließlich mit dem mitgelieferten Steckernetzteil mit einer Ausgangsspannung von 12 V DC. Andere Stromarten und Spannungen können das Gerät ernsthaft beschädigten!
• Brechen Sie den Betrieb der Anlage sofort ab, wenn ein fester Gegenstand oder Flüssigkeit in das Geräteinnere gelangen sollte. Ziehen Sie in thisem Fall sofort das Steckernetzteil aus der Steckdose und halten Sie das Gerät von unseren Kundendienst überprüfen.
• Ziehen Sie das Steckernetzteil bei längerer Nichtverwendung aus der Steckdose.itte beachten Sie, dass bei angestecktem Steckernetzteil das Gerät nicht vollständig vom Netz getrennt wird, wenn Sie es ausschalten.
• Stellen Sie das Gerät nicht in der Höhe von Wärmequellen wie z.B. Radiatoren, Heizungsröhren, Verständern, usw. auf und setzen Sie es nicht direkter Sonneneinstrahlung, starker Staub- und Feuchtigkeitsentwicklung, Regen, Vibrationen oder Schlägen aus.
• Verlegen Sie zur Vermeidung von Störungen bzw. EinstreuungenSAMTliche Leitungen, speziell die der Mikrofoneingänge, getrennt von Starkstromleitungen und Netzleitungen. Bei Verlegung in Schachten oder Kabelkanalen achen Sie darauf, die Übertragungsleitungen in einem separaten Kanal unterzubringen.
• Reinigen Sie das Gerät nur mit einem feuchten, aber nicht nassen Tuch. Ziehen Sie unbedingt das Steckernetzteil vorher aus der Steckdose! Verwenden Sie keinesfalls scharfe oder scheuernde Reinigungsmittel sowie keine, die Alkohol oder Lösungsmittel enthalten, da diese den Lack sowie Kunststoffeile beschädigten können.
• Verwenden Sie das Gerät nur für die in dieser Bedienungsanleitung beschrieben Anwendungen. Für Schäden infolge unsachgemäß Handhabung oder missbrauchlicher Verwendung kann AKG keine Haftung übernehmen.

Umwelt

• Das Steckernetztil nimmt auch bei ausgeschalteten Gerät einen geringen Strom auf. Um Energie zu sparen,ziehen Sie davon das Steckernetztil von der Netzsteckdose ab, wenn Sie das Gerät langere Zeit nicht benützen.
• Die Verpackung ist wiederverwertbar. Entsorgen Sie die Verpackung in einem dazu vorgesehenen Sammelsystem.
• Wenn Sie das Gerät verschritten, trennen Sie Gehäuse, Elektronik und Kabel und entsorgen Sie alle Komponenten gemäß den darauf geltenden Entsorgungsvorschriften.

2 Beschreibung

Einleitung

Vielen Dank, dass Sie sich für ein Produkt von AKG entschieden haben.itte lessen Sie die Bedienungsanleitung aufmerksam durch, bevor Sie das Gerat benutzten, und bewahren Sie die Bedienungsanleitung sorgfältig auf, damit Sie jederzeit nachschlagen konnen. Wir wünschen Ihnen viel SpaB und Erfolg!

Lieferumfang

Das WMS420 ist in 4 Sets mit Empfänger SR420 erhältlich:

Vocal Set Presenter Set

1 Handsender HT420
1 Stativadapter
1 Batterie GroBe AA
1 Empfänger SR420
1 Schaltnetzteil SMPS
2 BNC UHF Antennen
1 Garantiekarte
1 Frequenztable
1 Beiblatt ("Manual Supplement")
1 Beiblatt ("Sicherheit")
1 Quick Start Guide

1 Taschensender PT420
1 Batterie GroBe AA
1 Lavaliermikrofon C417 L mit Ansteckclip
1 Windschutz W407
1 Empfänger SR420
1 Schaltnetzteil SMPS
2 BNC UHF Antennen
1 Garantiekarte
1 Frenzlabelle
1 Beiblatt ("Manual Supplement")
1 Beiblatt ("Sicherheit")
1 Quick Start Guide

1 Taschensender PT420
1 Batterie GröBe AA
1 Headsetmikrofon C555 L
1 Ersatztropfring
1 Windschutz W444
1 Empfänger SR420
1 Schaltnetzteil SMPS
2 BNC UHF Antennen
1 Garantiekarte
1 Frenquenzlabelle
1 Beiblatt ("Manual Supplement")
1 Beiblatt ("Sicherheit")
1 Quick Start Guide

Kontrollieren Sieitte,ob die Verpackung alle zu Ihrem System gehorenden Komponenten enthalt.Falls etwas fehl,wenden Sie sichitte an ihren AKG-Handler.

Optionales Zubehör

Antennensystem

• SRA2 W - passive Richtantenne
• SRA2 B/W - aktive Richtantenne
• RA4000 W - passive Rundumantenne
• RA4000 B/W - aktive Rundumantenne
  PS4000 W - aktiver Antennensplitter
• AB4000 - Antennenbooster
• MK PS - Antennenkabel, 65 cm
• MKA5 - Antennenkabel, 5 m
• MKA20 - Antennenkabel, 20 m
  0110E01890 - Antennenkabel für Frontmontage

Ladegerät

CU400-Ladegerat fur PT420 und HT420

HINWEIS

Schalten Sie den Sender vor dem Aufladen aus.

Empfänger SR420

Der SR420 ist ein stationärer Empfänger für alle Sender des WMS420 Systems.

Der SR420 arbeitet in einer Schaltbandbreite von bis zu 30 MHz im UHF-Trägerfrequenzbereich von 530,025 MHz bis 931,850 MHz und kann auf bis zu 8 verschiedene Trägerfrequenzungen umgeschaltet werden.

Frontplatte

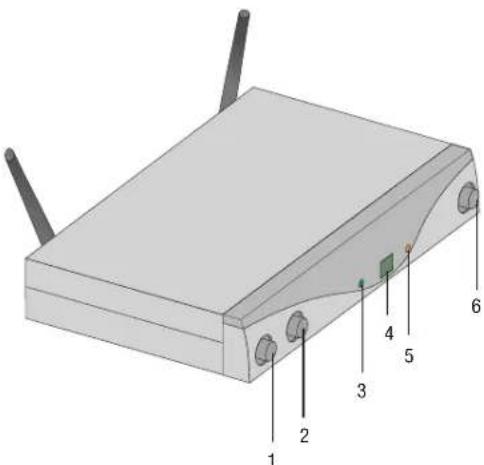

Abbildung 1: Bedienelemente an der Frontplatte des Empfängers SR420

1 ON/OFF: Ein/Aus-Taste.
2 VOLUME: Mit diesen Drehregler können Sie den Pegel des Audioausgangs stufenlos abschwächen.
3 RF OK: Diese LED leuchtet, wenn ein Signal empfangen wird. Wenn kein Signal empfangen wird oder der automatische Squelch aktiv ist, erlischt die RF OK-LED und wird der Audioausgang stumm geschählt.
4 Display: Zeigt den eingestellen Empfangskanal an.
5 CLIP: Diese LED leuchtet, wenn der Audiopegel zu groß ist.
6 CHANNEL: Mit dieser Taste konnen Sie den Empfänger auf eine von bis zu 8 verschiedene Trägerfrequenzen innerhalb des Trägerfrequenzbandes des Empfängers einstellen.

Rückseite

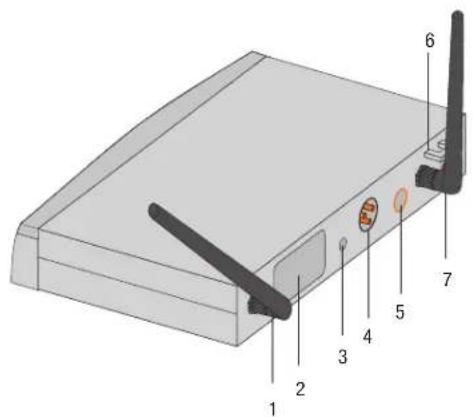

Abbildung 2: Bedienelemente an der Rückseite des Empfängers SR420

1 ANTENNA A/B: BNC-Buchsen zum Anschluss der beiden mitgelieferten UHF-Antennen oder optionaler abgesetzter Antennen.
2 Trägerfrequenzetikett: An der Rückseite des Empfängers ist eine Haftetikette mit der Bezeichnung des Trägerfrequenzbandes angebracht. Information zu den einstellbaren Frenzenfinden Sie in der beigefürgten Frequenzübersicht.
3 SQUELCH: Die Rauschspere ("Squelch") schaltet den Empfänger bei zu schwachem Empfangssignal ab, sodass die damit verbundenen Störgeräuche bzw. das Eigenrauschen des Empfängers bei abgeschaltentem Sender nicht hörbar werden. Stellen Sie den SQUELCH-Regler auf Minimum, bevor Sie den Empfänger zum ersten Mal einschalten.
4 AUDIO OUT/BALANCED: Symmetrischer Audioausgang an 3-poliger XLR-Buchse: Diesen Ausgang konnen Sie z.B. mit einem Mikrofoneingang eines Mischpults verbinden.
5 AUDIO OUT/UNBALANCED: Asymmetrischer Audioausgang an 6,3-mm-Mono-Klinkenbuchse. Hier können Sie z.B. einen Gitarverstärker anschließen.
6 Zugentlastung fur das Versorgungskabel des mitgelieferten Steckernetzteils.
7 DC IN: Versorgungsbuchse zum Anschluss des mitgelieferten Steckernetzeils.

HINWEIS

Die Speigung des SR420 kann entweder über das externe Netzeil oder durch den Antennensplitter PS4000 W, über die Antennenkabel, erfolgen. Der Splitter liefert die Spannungssversorgung für alle an ihm angeschlossenen SR420 Empfänger.

Handsender HT420

Der Handsender HT420 arbeitet in einer Schaltbandbreite von bis zu 30 MHz im UHF-Tragerfrequenzbereich von 530,025 MHz bis 931,850 MHz und kann auf bis zu 8 verschiedene Tragerfrequenzen umgeschelt werden. Der Sender ist mit einer im Gehäuse integrierten Antenne ausgestattet.

Die Kapsel im Sender ist die patentierte dynamische AKG D5 Kapsel mit supernierenformiger Richtcharakteristik. Diese zeichnet sich durch geringe Handgeräuschempfindlichkeit, gute Rückkopplungsunterrückung und brillante Übertragungsqualität aus und besitzt ein eingebautes Wind- und Popfilter zur Unterrückung von Pop- und Windgeräuschen.

Bedienelemente

1 Display: Zeigt den eingestelltten Sendekanal an.
2 CHANNEL: Mit dieser Taste können Sie den Sender auf eine von bis zu 8 verschiedene Trägerfrequenzen innerhalb des Trägerfrequenzbandes des Senders einstellen.
3 GAIN: Mit diesen Schiebeschalter konnen Sie die Audio-Eingangsempfindlichkeit des Senders in zwei Stufen einstellen: "HI" = hohe Eingangsempfindlichkeit, "LOW" = niedrige Eingangsempfindlichkeit.

Abbildung 3: Bedienelemente des Senders HT420

HINWEIS

Die CHANNEL-Taste und der GAIN-Schiebeschalter befinden sich unter einer Gummilasche. Klappen Sie diese nach unten, um die Funktionen zu benutzen.

4 Kontroll-LED: These LED zeit die Betriebsbereitschaft des Senders an.

LED leuchtet grün: Batterie in Ordnung.

LED leuchtet rot: Ab dem Zeitpunkt, wo die LED auf rot wechselt, reicht die Batteriekapazität noch für maximal 1 Betriebsstunde. Wir empfehlen, die Batterie sobald wie möglich gegen eine neue auszutauschen.

5 Ein/Aus-Schalter: Dieser Schieberegler hat drei Stellungen:

ON: Die Spannungsversorgung für den Sender ist eingeschelt.

MUTE: Das vom MikrofonkopfCOMMende Audiosignal ist stumm geschaltet, Spannungsversorgung und HF-Tragerfrequenz bleiben jedoch eingeschaltet.

OFF: Die Spannungsversorgung für den Sender ist ausgeschaltet.

HINWEIS

Wenn Sie einen Akku verwenden, wechselt die LED ca. 15 Minuten, bevor der Akku erschöpf ist, auf rot!

6 Trägerfrequenzetikette: Oberhalb des Batteriefachs ist eine Haftetikette mit der Bezeichnung des Trägerfrequenzbandes angebracht. Information zu den einstellbaren Frenzenfinden Sie in der beigeftigen Frequenzübersicht.
7 Batteriefachdeckel: Siehe Batterien in den Hand-/Taschensender einlagen und testen (Seite 11)
8 Ladekontakte: Die versenkt angeordneten Ladekontakte ermöglich他们在， einen Akku mit Hilfe des optionalen Ladegerats CU400 aufzuladen，ohne den Akku aus dem Batteriefach Herausnahmen zu müssen.

HINWEIS

Schalten Sie den Sender vor dem Aufladen aus.

Taschensender PT420

An den Taschensender PT420 konnen Sie sowohl dynamische Mikrofone anschlieben als auch Kondensatormikrofone, die mit einer Versorgungsspannung von ca. 4 Volt arbeiten. Selfestverständlich konnen Sie auch eine E-Gitarre, einen E-Bass oder ein Umhangekeyboard anschlieben.

Der PT420 arbeitet in einer Schaltbandbreite von bis zu 30 MHz im UHF-Trägerfrequenzbereich von 530,025 MHz bis 931,850 MHz und kann auf bis zu 8 verschiedene Trägerfrequenzungen umgeschaltet werden.

Bedienelemente

1 Ein/Aus-Schalter: Dieser Schiebeschalter hat drei Stellungen:

ON: Die Spanningsversorgung für den Sender ist eingeschaltet.

MUTE: Das vom Mikrofon bzw. InstrumentCOMMende Audiosignal ist stumm geschaltet, Spannungsvorsorgung und HF-Tragerfrequenzbleiben jedoch eingeschaltet.

OFF: Die Spanningsversorgung für den Sender ist ausgeschaltet.

2 Audio-Eingangsbuchse: 3-polige Mini-XLR-Buchse mit Kontakten für Mikrofon- und Linepegel. Durch die Steckerbeschaltung der empfohlenen AKG-Mikrofone bzw. des Gitarrenkabels MKG L werden automatisch die richtigen Kontakte belegt.

3 Antenne: Fix montierte, flexible Antenne.

4 Display: Zeigt den eingestellen Sendekanal an.

5 Kontroll-LED: These LED zeit die Betriebsbereitschaft des Senders an.

LED leuchtet grün: Batterie in Ordnung.

Abbildung 4: Bedienelemente des Senders PT420

LED leuchtet rot: Ab dem Zeitpunkt, wo die LED auf rot wechselt, reicht die Batteriekapazität noch für maximal 1 Betriebsstunde. Wir empfehlen, die Batterie sobald wie möglich gegen eine neue auszutauschen.

HINWEIS

Wenn Sie einen Akku verwenden, wechselt die LED ca. 15 Minuten, bevor der Akku erschöpf ist, auf rot!

6 Batteriefachdeckel mit integriertem Schraubendreher.
7 Sichtfenster: Durch das Sichtfenster konnen Sie jederzeit kontrollieren, ob sich eine Batterie oder ein Akku im Batteriefach befindet.
8 Gurtelspange: Zum Befestigen des Taschensenders am Gurtel.
9 Trägerfrequenzetikette: An der Rückseite des Senders ist eine Haftetikette mit der Bezeichnung des Trägerfrequenzbandes angebracht. Information zu den einstellbaren Frenzenfinden Sie in der beigeftigen Frequenzübersicht.
10 CHANNEL: Mit dieser Taste können Sie den Sender auf eine von bis zu 8 verschiedene Trägerfrequenzen innerhalb des Trägerfrequenzbandes des Senders einstellen.
11 GAIN: Mit thisem Regler können Sie die Empfindlichkeit vom Audioeingang an den Pegel des angeschlossenen Mikrofons bzw. Instruments anpassen.
12 Ladekontakte: Die versenkt angeordneten Ladekontakte ermögenlichen Ihnen, einen Akku mit Hilfe des optionalen Ladegerats CU400 aufzuladen, ohne den Akku aus dem Batteriefach Herausnahmen zu müssen.

HINWEIS

Schalten Sie den Sender vor dem Aufladen aus.

Mikrofone, Gitarrenkabel

Folgende AKG-Mikrofone können Sie problemos an die Audio-Eingangsbuchse des PT420 anschlieBen:

CK77 WR, CK99 L, C417 L, C520 L, C555 L, C544 L, HC577 L
C516ML,C518ML,C519ML,C411L
- Mittels des Gitarrenkabels MKG L von AKG können Sie eine E-Gitarre, einen E-Bass oder ein Umhangekeyboard anschließen.

Das Gitarrenkabel MKG L ist im Instrumental Set enthalten sowie auch als optionales Zubehör erhältlich.

3 Inbetriebnahme

HINWEIS

• Bevor Sie Ihr WMS420 in Betriebnehmen, stellen Sie Sender und Empfänger auf dieselbe Frenzenz ein. Wenn Sender und Empfänger auf verschiedene Frenzen eingestellt sind, ist keine Funkverbindung möglich!
• Falls beide Ausgangsbuchsen (BALANCED und UNBALANCED) gleichzeitig verwendet werden, kann es unter Umständen zu Pegelverlusten und erhöhtem Rauschen kommt.

Empfänger positionieren

• Stellen Sie den Empfänger freistehend auf.
• Reflexionen des Sendesignals an Metallteilen, Wänden, Decken, etc. oder Abschattungen durch menschliche Körpern können das direkte Sendersignal schwächen bzw. auslösen. Stellen Sie den Empfänger davon wie folgt auf:

1) Positionieren Sie den Empfänger immer in der Höhe des Aktionsbereichs (Bühne), achen Sie jedoch auf einen Mindestabstand zwischen Sender und Empfänger von mindestens 3m bis optimal 5m .
2) Voraussetzung für optimalen Empfang ist Sichtverbindung zwischen Sender und Empfänger.
3) Positionieren Sie den Empfänger in einem Abstand von mehr als 1,5 m von groBen metallenen Gegenständen, Wänden, Bühnengerüsten, Decken u.ä.

Antennen anschlieBen

Die mitgelieferten /4 -Antennen sind einach und rasch zu montieren und eigenen sich für alle Anwendungen, wo Sichtverbindung zwischen Sender und Empfängerantenne besteht und eine Drahtlosanlage ohne viel Aufbauarbeit betriebsbereit sein muss.

Abgesetzte Antennen

Wenn an der Empfängerposition keine optimalen Empfangsbedingungen herrschen, verwenden Sie abgesetzte Antennen.

• Verbinden Sie die abgesetzten Antennen mit den BNC-Buchsen an der Rückseite des Empfängers.
• Verwenden Sie dazu RG58- oder RG213-Kabel.
• Nähere Informationen über Antennen, Zubehör und Hilfe bei der Freqenzplanung finden Sie auf unserer Website www.akg.com.

Antennenkabel fur Frontmontage

Mit dem BNC-Frontmontagekabel (AKG-Teilenr. 0110E01890) konnen Sie die /4 -Antennen an der Frontplatte montieren.

1) Verbinden Sie mittels eines XLR-Kabels die BALANCED-Buchse an der Rückseite des Empfängers mit dem gewünschten symmetrischen Mikrofoneingang (XLR-Buchse) am Mischpult oder Veränder.
2) Drehen Sie den VOLUME-Regler am Empfänger ganz nach links (Mikrofonpegel).

Empfänger an einen symmetrischen Eingang anschließen

1) Kontrollieren Sie, ob die am mitgelieferten Steckernetzteil angegebene Netzspannung mit der Netzspannung am Einsatzort übereinstimmt. Der Betrieb des Steckernetzeils an einer anderen Netzspannung kann zu irreparablen Schäden am Gerät führen.
2) Stecken Sie das Versorgungskabel des mitgelieferten Steckernetzteils an die DC IN-Buchse des Empfängers an.
3) Stecken Sie das Steckernetzteil an eine Netzsteckdose an.
4) Schalten Sie den Empfänger ein, indem Sie die ON/OFF-Taste drucken.

Batterien in den Hand-/Taschensender einlagen und testen

1) Drücken Sie den Schnapphaken am Batteriefachdeckel nach unten.
2) Ziehen Sie den Batteriefachdeckel in Pfeilrichtung vom Sender ab.
3) Legen Sie die mitgelieferte Batterie in das Batteriefach ein und achten Sie darauf auf die richtige Polarität der Batterie.
Wenn Sie die Batterie falsch einlagen, wird der Sender nicht mit Strom versorgt.
4) Schalten Sie den Sender ein, indem Sie den Ein/Aus-Schalter auf "ON" stellen. Wenn die Batterie in gutem Zustand ist, beginnt die Kontroll-LED grün zu leuchten. Wenn die Kontroll-LED rot zu leuchten beginnt, ist die Batterie in ca. 1 Std. erschöpf. Tauschen Sie die Batterie möglichst bald gegen eine frische aus. Wenn die Kontroll-LED nicht aufleuchtet, ist die Batterie erschöpf. Legen Sie eine neue Batterie ein.

HINWEIS

Wenn Sie einen Akku verwenden, wechselt die LED ca. 15 Minuten, bevor der Akku erschöpf ist, auf rot!

5) SchlieBen Sie das Batteriefach, indem Sie den Batteriefachdeckel von unter auf das Batteriefach aufschieben, bis der Schnapphaken einrastet.

Frequenz einstellen Empfänger

Stellen Sie die Frenzam Sender und Empfänger auf dieselbe Frenz ein:

1) Bringen Sie durch Drücken auf CHANNEL den Canal auf die gewünschte Zahl. Jedes Mal Drücken springt die Zahl um einen Canal hoher.
2) Bringen Sie während den 3 Sekunden durch Drucken auf CHANNEL den Kanal auf die gewünschte Zahl. Jedes Mal Drucken springt die Zahl um einen Kanal hoher.
1) Schalten Sie das Gerät ein, oder drücken Sie bei bereits eingeschalteten Gerät auf CHANNEL. Der eingestellte Kanal (z.B. 1) am Display beginnnt für 3 Sekunden zu blinken, danach ist die Anzeige wieder stabil und der eingestellte Kanal wird aktiviert.
2) Bringen Sie während den 3 Sekunden durch Drücken auf CHANNEL den Kanal auf die gewünschte Zahl. Jedes Mal Drücken springt die Zahl um einen Kanal hoher.
3) Wenn Sie den gewünschten Kanal erreicht haben, blinking das Display noch ca. 3 Sekunden und aktiviert den neu eingestillten Kanal.
1) Stellen Sie den SQUELCH-Regler am Empfänger auf Minimum und schalten Sie den Empfänger ein.
2) Schalten Sie den Handsender ein, indem Sie den Ein/Aus-Schalter auf "ON" stellen.
3) Schalten Sie ihre PA-Anlage bzw. ihren Veränderer ein.
4) Stellen Sie die Frequenz am Sender und Empfänger auf dieselbe Frequenz ein.
5) Sprechen oder singen Sie in das Mikrofon und beobachten Sie die LEDs am Empfänger:

• Wenn die CLIP-LED gar nicht aufleuchtet, ist die Eingangsempfindlichkeit des Senders zu gering. Stellen Sie GAIN auf "HIGH".
• Wenn die CLIP-LED halten oder standig leuchtet, ist die Eingangsempfindlichkeit des Senders zu hoch. Stellen Sie GAIN auf "LOW".

6) Stellen Sie die Lautstärke der PA-Anlage bzw. des Verständers wie in deren Bedienungsanleitung beschrieben oder nach Gehör ein.

Handsender in Betriebnehmen

Taschensender in Betriebnehmen

Der Taschensender PT420 ist für die Verwendung mit AKG-Mikrofonen ausgelegt.

Wenn Sie Mikrofone von anderen Herstellern an den PT420 anschließen möchten, beachten Sieitte, dass Sie eventuell den Stecker Ihres Mikrofons durch einen 3-poligen Mini-XLR-Stecker ersetzen.

Kontaktbelegung der Audio-Eingangsbuchse:

Kontakt 1: Abschirmung

Kontakt 2: Audio Inphase (+)

Kontakt 3: Versorgungsspannung

An Kontakt 3 steht eine positive Versorgungsspannung von 4V für Kondensatormikrofone zur Verfügung.

WARNING

Die einwandfreie Funktion des Taschensenders PT420 mit Fremdfabrikaten kann nicht garantiert werden. Eventuelle Schäden infolge des Betriebs mit Fremdfabrikaten sind von der Garantieleistung ausgeschlossen.

Mikrofon anschlieBen

1) Nehmen Sie den Batteriefachdeckel ab.
2) Stecken Sie den Mini-XLR-Stecker am Kabel Ihr Mikrofons an die Audio-Eingangsbuchse des Taschensenders an.
3) Schalten Sie den Taschensender ein, indem Sie den Ein/Aus-Schalter auf "ON" stellen.
4) Stellen Sie den SQUELCH-Regler am Empfänger auf Minimum und schalten Sie den Empfänger ein.
5) Stellen Sie die Frequenz am Sender und Empfänger auf dieselbe Frequenz ein.
6) Sprechen oder singen Sie in das Mikrofon.
7) Stellen Sie mit dem im Batteriefachdeckel integrierten Schraubendreher den GAIN-Regler so ein, dass die CLIP-LED am Empfänger gelegentlich kurz aufleuchtet.
8) Stecken Sie den Batteriefachdeckel wieder auf den Sender auf.

Abbildung 5: Einstellen des
GAIN-Reglers

Instrument anschlieBen

1) Nehmen Sie den Batteriefachdeckel ab.
2) Stecken Sie den Klinkenstecker des Gitarrenkabels MKG L an die Ausgangsbuchse Ihres Instruments und den Mini-XLR-Stecker des Gitarrenkabels an die Audio-Eingangsbuchse des Taschensenders an.
3) Schalten Sie den Taschensender ein, indem Sie den Ein/Aus-Schalter auf "ON" stellen.
4) Stellen Sie den SQUELCH-Regler am Empfänger auf Minimum und schalten Sie den Empfänger ein.
5) Spieler Sie auf Ihrm Instrument.
6) Stellen Sie mit dem im Batteriefachdeckel integrierten Schraubendreher den GAIN-Regler so ein, dass die CLIP-LED am Empfänger gelegentlich kurz aufleuchtet.
7) Stecken Sie den Batteriefachdeckel wieder auf den Sender auf.

Vor dem Soundcheck

1) Schreiben Sie den Bereich ab, in dem Sie den Sender einsetzen werden. Achten Sie damit auf Stellen, wo die Feldstarke absinkt und davon der Empfang kurzzeitig gestört wird ("Dropouts"). Solche Dropouts können Sie beheben, indem Sie den Empfänger anders positionieren. Hat dies keinen Erfolg, vermeiden Sie diese kritischen Stellen.
2) Wenn am Empfänger die RF OK-LED erlischt, bedeutet dies, dass kein Signal empfangen wird oder der Squelch aktiv ist. Schalten Sie den Sender ein, gehen Sie naher zum Empfänger bzw.stellen Sie den Squelch-Pegel so ein,dass die grune RF OK-LED aufleuchtet.
3) Falls Störgeräutsche aufreten, stellen Sie den Squelch-Pegel so ein, dass die Störgeräutsche aufhören.

HINWEIS

Stellen Sie den Squelch-Pegel nieHigher ein als unbedingt nigtig. Je Higher der Squelch-Pegel, umso geringer wird die Empfindlichkeit des Empfängers und damit die Reichweite zwischen Sender und Empfänger.

4 Mikrofontechnik

Handsender HT420

Ein Gesangsmikrofon bietet ihren vielse Mochlichkeiten, den Klang ihrer Stimme, wie er durch die Beschallungsanlage wiedergegeben wird, zu gestalten.

Beachten Sieitte die folgenden Hinweise,um ihren Handsender HT420 optimal einsetzen zu konnen.

Besprechungsabstand und Naheffekt

Grundsätzlich wird ihre Stimme umso voller und weicher wiedergegeben, je kürzer der Abstand zwischen den Lippen und dem Mikrofon ist, während bei größer Mikrofondistanz ein halligeres, entferfteres Klangbild zustande kommt, da die Akustik des Raumes mehr zur Geltung kommt.

Sie konnen dazu ihre Stimme aggressiv, neutral oder sinnlich klingen setzen, indem Sie den Mikrofonabstand verändern.

Der Naheffekt tritt im unmittelbaren Nahbereich der Schallquelle (weniger als 5 cm) auf und bewirkt eine starke Betonung der Tiefen. Er verleht ihrer Stimme einen voluminosen, intimen, bassbetonten Klang.

Schalleinfallswinkel

Singen Sie seitlich auf das Mikrofon oder über den Mikrofonkopf hinweg. So erhalten Sie einen ausgewogenen, naturge Treuen Klang.

Wenn Sie direkt von vorne auf das Mikrofon singen, werden nicht nur Windgeräische mitübertragen, sondern auch Verschlusslaute (p, t) und Zischlaute (s, sch, tsch) unnaturlich hervorgehoben.

Rückkopplung

Die Rückkopplung kommt dadurch zustande, dass ein Teil des von den Lautsprechem abgegebenen Schalls vom Mikrofon aufgenommen und verstärkt wieder den Lautsprechem zugeleitet wird. Ab einer bestimmen Lautstärke (der Rückkopplungsgrenze) lauft these Signal gewissermaBen im Kreis, die Anlage heult und pfeift und kann nur durch Zurückdrehen des Lautstarkereglers wieder unter Kontrolle gebracht werden.

Um dieser Gefahr zu begegen, hat das Mikrofon des Handsenders HT420 eine nierenfornige Richtcharakteristik.

Das bedeutet, dass es für Schall, der von vorne einfalt (die Stimme) am empfindlichsten ist, während es auf seitlich einfallenden Schall oder Schall, der von hinten auftriftt (z.B. von Monitorlautsprechern), kaum anspricht.

Minimale Rückkopplungsneigung erreichen Sie, indem Sie die PA-Lautsprecher vor den Mikrofonen (am vorderen Bühnenrand) aufstellen.

Wenn Sie Monitorlautsprecher verwenden, lessen Sie Ihr Mikrofon nie direkt auf die Monitore oder die PA-Lautsprecher zeigen.

Rückkopplung kann auch durch Resonanzerscheinungen (als Folge der Raumakustik), verbesserten im unteren Frenzungbereich, ausgelost werden, also indirect durch den Naheffekt. In dieser Fall brauchen Sie oft nur den Mikrofonabstand zu vergröbern, um die Rückkopplung zum Abreißen zu bringen.

Begleitchor

1) Lassen Sie nie mehr als zwei Personen in ein gemeinsames Mikrofon singen.
2) Achten Sie darauf, dass der Schalleinfallswinkel nie großer als 35^ ist.

Das Mikrofon ist für seitlich einfallenden Schall sehr unempfindlich. Wenn die beiden Vocalistinnen aus einem größeren Winkel als 35^ auf das Mikrofon singen, mösten Sie den Pegelregler des Mikrofonkanals so welt aufziehen, dass die Rückkopplungsgefahr zu groß wurde.

Taschensender PT420

Lavallermikrofon C417 L

Befestigen Sie das Mikrofon am mitgelieferten Ansteckclip oder an der optional erhältlichen Anstecknadel H41/1.

1) Klemmen Sie das Mikrofon so nahe beim Mund der Rednerin/des Redners wie möglich an der Kleidung an.

HINWEIS

Die Rückkopplungsgefahr ist umso geringer, je napher das Mikrofon beim Mund sitzt!

2) Achten Sie darauf, das Mikrofon auf den Mund auszurichten.

Headset-Mikrofon C555 L

Mikrofon aufsetzen

1) Setzen Sie das Mikrofon auf.
2) Biegen Sie den Schwanenhals so, dass das Mikrofon seitlich vor dem Mundwinkel sitzt.

HINWEIS

• Wenn das Mikrofon "poppt" ("p" und "t" werden unnatürlich laut übertragen), platzieren Sie die Mikrofonkapsel etwas weiter vom Mund weg (nach halten oder nach unter).
• Klingt das Mikrofon "dunn", ohne Druck, positionieren Sie die Kapsel naher am Mund.
• Suchen Sie beim Soundcheck die ideale Position.

Windschutz

Falls (z.B. im Freien) starke Windgeräutsche oder Popgeräutsche auftreten, befestigen Sie den mitgelieferten Schaumstoff-Windschutz am Mikrofon.

1) Stecken Sie den Windschutz auf die Mikrofonkapsel auf.
2) Ziehen Sie den Windschutz auch über das auBere Ende der Mikrofonkapsel.

Abtoprning

Ein spezieller Abtoprning an der Mikrofonkapsel erschwert das Eindringen von Schweiß und Schminke in den Kapselbereich.

Dies verhindert, dass die Einsprechsclitze des Mikrofons durch Schweiß oder Schminke verstopt werden, das zu dumpfem Klang und geringerer Empfindlichkeit des Mikrofons führen wurde. Entfern den Sie daher den Abtoprning niemals vom Mikrofon!

Für den Fall, dass der Abtoprfring beschädigt wird oder verloren liegt, liegt beim HeadsetMikrofon C555 L ein Ersatz-Abtoprfring bei.

5 Reinigung

Oberflächen

Innenwindschutz des Handsenders

• Reinigen Sie die Oberflächen mit einem weichen mit Wasser befeuchteten Tuch.

1) Schrauben Sie die Gitterkappe des Handsenders gegen den Uhrzeigersinn vom Handsender ab.
2) Nehmen Sie den Windschutz (Schaumstoffeinlage) aus der Gitterkappe hersa.
3) Waschen Sie den Windschutz in stark verdünner Seifenlauge.
4) Sobald der Windschutz trocken ist, legen Sie ihn wieder in die Gitterkappe ein und schrauben Sie die Gitterkappe im Uhrzeigersinn auf den Handsender auf.

6 Fehlerbehebung

Fehler Mögliche Ursache	Abhilfe
Kein Ton	Steckernetzteil ist nicht an Empfänger bzw. Netzsteckdose angeschlossen.	Steckernetzteil an Empfänger und Netz anstecken.
	Empfänger ist ausgeschalten.	Empfänger mittels ON/OFF-Taste einschalten.
	Empfänger ist nicht an Mischpult oder Veränderter angeschlossen.	Empfängerausgang mit Mischpult- oder Verständereingang verbinden.
	VOLUME-Regler am Empfänger steht auf Null.	VOLUME-Regler aufdrehen
	Mikrofon bzw. Instrument ist nicht am Taschensender angeschlossen.	Mikrofon bzw. Instrument mit Audio-Eingangsbuchse des Taschensenders verbinden.
	Sender hat andere Frequenzband als Empfänger oder Frequence unterscheidlich eingestellt.	Sender mit gleichem Frequenzband wie Empfänger verwenden oder Frequence gleich einstellen.
	Ein/Aus-Schalter des Senders steht auf "OFF" oder "MUTE".	Ein/Aus-Schalter des Senders auf "ON" stellen.
	Batterien falsch im Sender eingelegt.	Batterien entsprechend der Polaritätskennzeichnung (+/-) im Batteriefach neu einlagen.
	Senderbatterien sind leer.	Neue Batterien in den Sender einlagen.
	Sender ist zu weit vom Empfänger entfern oder SQUELCH-Pegel zu hoch eingestellt.	Näher zum Empfänger gehen oder SQUELCH-Pegel verringgem.
	Hindernisse zwischen Sonder und Empfänger.	Hindernisse entfern.
	Keine Sightverbindung zwischen Sonder und Empfänger.	Stellen, von denen aus der Empfänger nicht sightbar ist, vermeiden.
	Empfänger zu nahe bei metallischen Gegenständen.	Störende Gegenstände entfern oder Empfänger weiter entfern aufstellen.
Rauschen, Krachen, unerwänschte Signale	Antennenposition.	Empfänger an einer anderen Stelle aufstellen.
	Störungen durch andere Drahtlosanlagen, Fernsehen, Radio, Funkgeräte oder schadhafte Elektrogeräte oder -installationen.	Störende bzw. schadhafte Geräte ausschalten oder WMS420 mit anderer Trägerfrequency verwenden; Elektroinstallationen überprüften lessen.
Verzerrungen	GAIN-Regler zu hoch oder zu niedereingesetzt.	GAIN-Regler soweit zureich- oder aufdrehen, dass Verzerrungen verschwinden.
	Störungen durch andere Drahtlosanlagen, Fernsehen, Radio, Funkgeräte oder schadhafte Elektrogeräte oder -installationen.	Störende bzw. schadhafte Geräte ausschalten oder WMS420 mit anderer Trägerfrequency verwenden; Elektroinstallationen überprüften lessen.
	Antennenposition.	Empfänger an einer anderen Stelle aufstellen. Falls Dropouts bestehen bleiben, kritische Stellen markieren und vermeiden.

7 Technische Daten

	HT420 PT420 SR420
Trägerfrequenz 530,025 - 931,850 MHz*		530,025 - 931,850 MHz*	530,025 - 931,850 MHz*
Schaltbandbreite bis zu 30 MHz*	30 MHz*		30 MHz*
Modulation	FM	FM	FM
Audiobertragungsbandbreite 70 - Klirr faktor bei 1 kHz typ. 0,8% typ. 0,8%	20.000 Hz 40 -	20.000 Hz	40 - 20.000 Hz
Signal/Rauschabstand typ. 105 dB(A) typ. 105 dB(A)			typ. 0,8%
Sendeleistung 10 mW, 20 mW*		10 mW, 50 mW*	-
Spanningsversorgung 1x 1,5 V Batterie Grübe AAA		1x 1,5 V Batterie Grübe AAA	Netzteil 12 V / 500 mA (oder durch Antennensplitter)
Betriebsdauer 6 - 8 h**	6 -	8 h**	-
Squelch-Einsatzschwelle	-	-	-100 bis -70 dBm regelbar
Audioausgang	-	-	XLR symm. und 6,3 mm-Klinke asymm.: Regelbar von Mikrofon-bis Linepegel. Ausgangspiegel bei Nennhub: 500 mV eff.
Abmessungen	235 x 50 x 50 mm	60 x 74 x 30 mm	200 x 150 x 45 mm***
Nettogewicht	221 g	60 g	373 g

Abhängig von benutztem Frequenzband
Abhängig von verwendeter RF Power
**Ohne Antennen

Nur für Freqenzbänder für den Gebrauch in EC:

Dieses Produkt entspricht den in der Konformitäserklarung angegebenen Normen. Sie können die Konformitäserklarung auf www.akg.com herunterlagen oder per E-Mail von [e-mail] anfordern.

Table of Contents
