MANUALE UTENTE W7 OM4 4S1 P WH WHIRLPOOL

Per ricevere un'assistenza più completa, registrar il prodotto su www.whirlpool.eu/register

Prima di utilizzare l'apparecchio, leggere attendamente le istruzioni relative alla sicurezza.

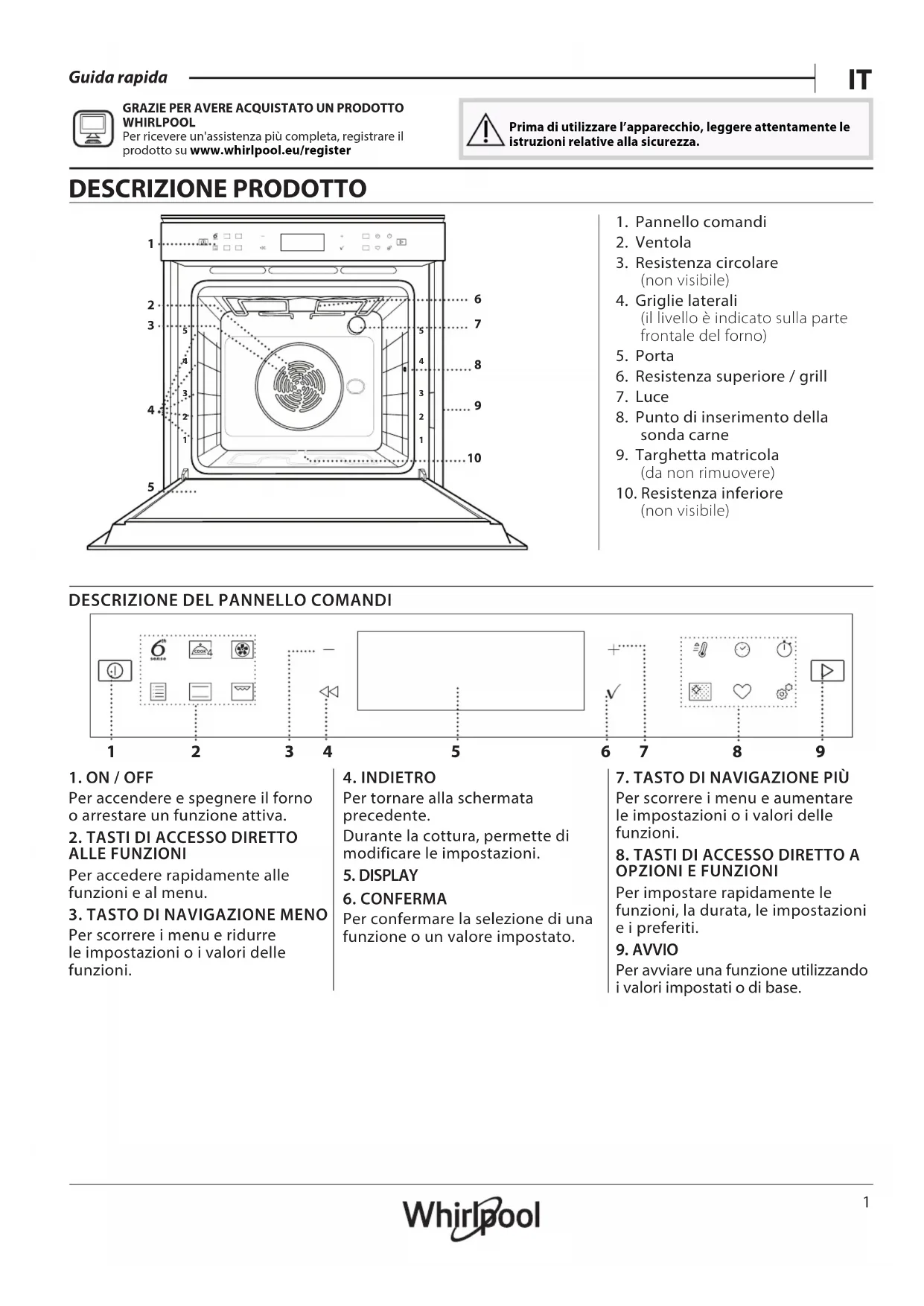

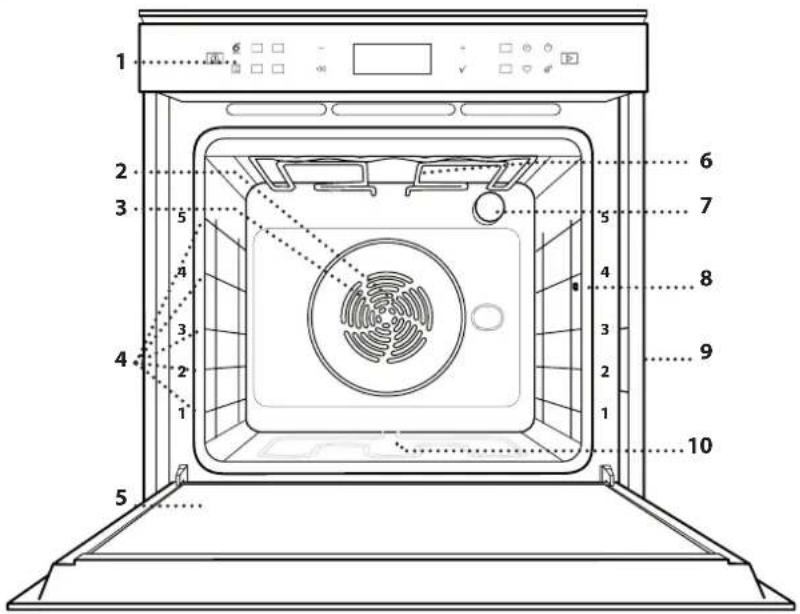

DESCRIZIONE PRODOTTO

1. Pannello comandi
2. Ventola
3. Resistenza circolare (non visible)
4. Griglie laterali (il livello è indicato sulla parte frontale del forno)
5. Porta
   6.6. Resistenza superiore / grill
6. Luce
7. Punto di inserimento della sonda carne
8. Targhetta matricola (da non rimuovere)
9. Resistenza inferiore (non visible)

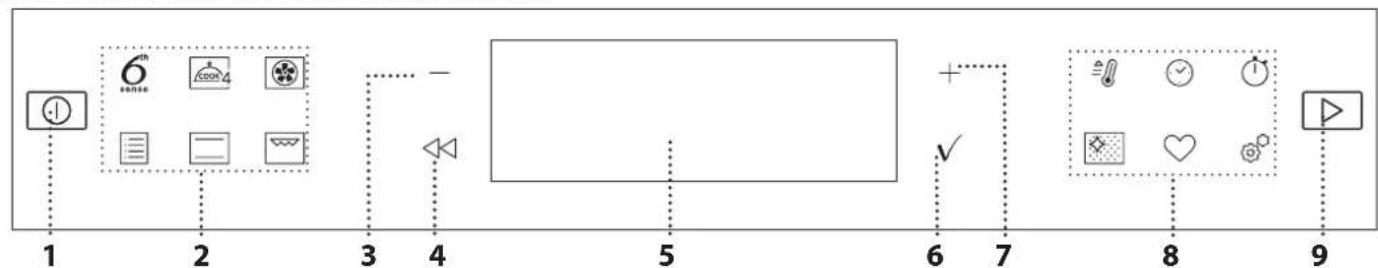

DESCRIZIONE DEL PANNELLO COMANDI

1.ON/OFF

Per accendere e spegnere il forn o arrestare un funzione attiva.

2. TASTI DI ACCESSO DIRETTO ALLE FUNZIONI

Per accederere rapidamente alle funzioni e al menu.

3. TASTO DI NAVIGAZIONE MENO

Per scorrere i menu e ridurre le impostazioni o i valori delle funzioni.

4.INDIETRO

Per tornare alla schermata precedente.

Durante la cottura, permette di modificare le impostazioni.

5.DISPLAY

6. CONFERMA

Per confermare la selezione di una funzione o un valore impostato.

7. TASTO DI NAVIGAZIONE PIU

Per scorrere i menu e aumento le impostazioni o i valori delle funzioni.

8. TASTI DI ACCESSO DIRETTO A OPZIONI E FUNZIONI

Per impostare rapidamente le funzioni, la durata, le impostazioni e i preferiti.

9. AVVIO

Per avviare una funzione utilizzando i valori impostati o di base.

ACCESSORI

GRIGLIA LECCARDA TEGLIA GUIDE SCORREVOLI*

Da usare per la cottura degli alimenti o come supporto per pentole, tortiere e altri utensili da cucina.

Da posizionare sotto la griglia per raccogliere i succhi di cottura o come piastra per cuocere carni, pesci, verdure, focacce, ecc.

Da usare per cuocere prodotti di panetteria e pasticceria, maanche carne arrosto, pesce al cartoccio, ecc.

Per facilitare l'insertimento o la rimozione degli accessori.

SONDA CARNE*

Per misurare la temperatura interna degli alimenti durante la cottura.

• Disponibile solo su alcuni modelli

Il numero e il tipo di accessori sono varie a seconda del modello acquistato.

ÉpossibleacquistareseparamentealtriaccecssoripressilServizioAssistenza.

INSERIRE LA GRIGLIA E ALTRI ACCESSORI

Inserire la griglia orizzontalmente facendola scivolare sulle griglie laterali inerendo daprima il lato rialzato orientato verso l'alto.

Gli altri accessori, come la leccarda o la teglia, si inseriscono orizzontalmente come la griglia.

TOGLIERE E RIMONTARE LE GRIGLIE LATERALI

• Per togliere le griglie, sollevarle e sganciare la parte inferiore alla sede tirandola leggermente: a questo punto è possibile rimuovere le griglie.
• Per rimontare le griglie, inserirle daprima nelle sedi superiori. Avvicinarle alla cavity tenendo sollevato, quando abbassare in posizione nelle sedi inferiori.

MONTARE LE GUIDE SCORREVOLI (SE PRESENTI)

Togliere dalorno le griglie laterali e rimuovere la protezione in plastica dalle guide scorrevoli.

Ancorare alla griglia laterale la clip superiore della guida e farla scivolare fino a fine corsa; abbassare in posizione l'altra clip.

Per fissare la guida, premere la parte inferiore della clip contro la griglia laterale. Assicurarsi che le guide possano scorrere liberamente. Ripetere esta operazione sull'altra griglia laterale, allo stesso livello.

Note: le guide scorrevoli possono essere montate a qualsiasi livello.

USO DELLA SONDA CARNE (SE PRESENTE)

Introduire la sonda nella carne evitando le ossa e le parti grasse. Per il pollame, la sonda deve essere inserita lateralmente, in mezzo al petto, avendo cura di evitare le parti cave.

Introduire gli alimenti nel forno e collegare lo spinotto inserendolo nell'apposita presa posizionata sul lato destro della cavity del forno.

FUNZIONI

6^th SENSE

Questa funzione permette la cottura completeness Automatica di tutte le pietanze (lasagna, carne, pesce, verdure, torte & dolci, torte salute, pane, pizza).

Perutilizzare al meglio esta funzione si raccomanda di seguire leindicazioni della tabella di cottura.

COOK4

Per cuocere contemporaneamente su quattro ripiani alimenti diversi che richiedono la medesima temperature di cottura. Questa funzione può essere utilizzata per cuocere biscotti, torte, pizze (anche surgelate) e per preparare un pasto completo. Per ottenerere risultati ottimali si raccomanda di seguire la tabella di cottura.

TERMOVENTILATO

Per cuocere contemporaneamente su più ripiani (massimo tre) alimenti diversi che richiedono la medesima temperatura di cottura. Questa funzione permette di eseguire la cottura senza trasmissione di odori da un alimento all'alto.

TRADIZIONALI

- VENTILATO

Per cuocere carnio torte ripiene su un solo ripiano.

TURBO GRILL

Per arrostire grossi tagli di carne (cosciotti, roast beef, polli). Si consiglia di utilizzare una leccarda per raccogliere i liquidi di cottura: posizionarla un livello sotto la griglia e aggiungere 500ml di acqua potabile.

CIBI SURGELATI

Questa funzione selezione automaticamente la temperature e la modalità di cottura ottimali per 5 diverse categorie di alimenti pronti surgelati. Non è necessario preriscaldare ilorno.

- FUNZIONI SPECIALI

» MAXI COOKING

Questa funzione selezione automaticamente la migliorare temperatura e modalità di cottura per tagli di carne di grande dimensioni (oltre 2,5 kg). Si suggerisce di girare la carne durante la cottura per ottener una doratura omogenea su entrambi i lati. è preferibile irrorarla di tanto in tanto con il fondo di cottura per evitare che si asciughiccessivamente.

> LIEVITA ZIONE

Per ottener una lievitazione ottimale di impasti dolci o salati. Per preservare la qualità della lievitazione, non attivare la funzione se il forno è ancora caldo dopo un ciclo di cottura.

> SCONGELAMENTO

Per velocizzare lo scongelamento degli alimenti. Disporre gli alimenti sul ripiano intermediio.

Si suggerisce di lasciare l'alimento nella sua confesezione per impedire che si asciughiccessivamente all'esterno.

TIENIN CALDO

Per mantenere caldi e croccanti cibi appena cotti.

ECOTERMOVENTILATO

Per cuocere arrosti ripieni e filetti di carne su uno stesso ripiano. La circolazione intermittente dell'aria impedisce un'eccessiva asciugatura degli alimenti. In questa funzione ECO la luce rimane spenta durante la cottura. Perutilizzare il ciclo ECO e ottimizzato quindi i consumi energetici, la porta forno non deve essere aperta fino a completamento della cottura del cibo.

STATICO

Per cuocere qualsiasi tipo di pietanza su un solo ripiano.

GRILL

Per grigliare costate, spiedini e salsicce, gratinare verdure o dorare il pane. Per la grigliatura delle carni, si consiglia di utilizzare una leccarda per raccogliere il liquido di cottura: posizionarla un livello sotto la griglia e aggiungere 500ml di acqua potabile.

Per riscaldare rapidamente il forno.

TIMER

Per modificare i tempi di cottura delle funzioni.

CONTA MINUTI

Per impostare il timer allaattivare una funzione.

PULIZIA AUTOMATICA PER PIROLISI

Permette di eliminare i residui di cottura tramite un ciclo ad altissima temperature. E' possible selezionare due cici di autopulizia: un ciclo completo (Pirolisi) e un ciclo più breve (Pirolisi Eco). Si suggerisce di utilizzato il ciclo rapido a intervalli regolari e quello completo solo in caso di fornso molto sporco.

PREFERITI

Per richiamare la lista delle 10 funzioni preferite.

IMPOSTAZIONI

Per regolare le impostazioni delorno.

Attivando la modalità "ECO", la luminosità del display si riduce e la luce si spegne molto per risparmiare energia. Il display si riattiva automaticamente premendo un+tasto qualiasi.

Se la modalità "DEMO" è impostata su "On", tutti i comandi sono operativi e i menu sono disponibili ma il fornò non viene riscaldato. Per disattivare esta modalità, accederà a "DEMO" dal menu "IMPOSTAZIONI" e scegliere "Off".

Selezionando "RESET", l'apparecchio si spegne e vengono ripristinate le impostazioni della prima accensione. Tutte le impostazioni successive vengono cancellate.

PRIMO UTILIZZO

1. SELECTIONARE LA LINGUA

Alla prima accensione, è necessario impostare lingua e ora: Sul display compare "English".

Premere per-scorrere tra le lingue disponibili e selezionare quella desiderata.

Premere per confermare la selezione.

Nota: la lingua pourrait essereambiata successivement selezionando "LINGUA" nel menu "IMPOSTAZIONI", accessibile premendo © .

2. IMPOSTARE L'ASSORBIMENTO DI POTENZA

Ilorno è programmato per assorbire una potenza elettrica compatibile con una rete domestica di energia superiore a 3 kW (16): nel caso si disponga di una potenza inferiore, è necessario diminuire quello valore (13).

Premere per-seLECTIONARE 16 "Alto" o 13 "Basso" e premere per confirmare.

3. IMPOSTARE L'ORA

Dopo ave selezionato la potenza, è necessario impostare l'ora: sul display lampeggiano le due cifre relative all'ora.

Premere +0 - per impostare l'ora corrente e premere sul display lampeggiano le due cifre relative ai minuti.

Premere + o per impostare i minuti e premere per ✓ confermare.

Note: Dopo una prolongata interruzione di corrente potrebbe essere necessario impostare nuovamente l'ora. Selezionale are

"OROLOGIO" nel menu "IMPOSTAZIONI", accessible premendo.

4. RISCALDARE IL FORNO

Un nuovo forno più rilasciare degli odori dovuti alla lavorazione di fabbrica: quello è normale. Prima di cucinare gli alimenti è dunque raccomandato di riscaldare a vuoto il forno per rimuovere agli odore. Rimuovere protezioni di cartone o pellicole trasparenti e togliere gli accessori dal forno. Riscaldare il forno a 200^ per circa 1 ora utilizzando preferibilmente una funzione ventilata ("Termoventilato" o "Ventilato").

Nota: è opportuno ventilare la stanza durante e dopo il primo utilizzato.

USO QUOTIDIANO

1. SELECTIONARE UNA FUNZIONE

Premere per accendere ilorno: il display migliorare l'ultima funzione utilizzata o il menu principale.

Per selezionare una funzione è possibile premere l'icona corrispondente (per le funzioni principali) oppure scegliere la你可以 desiderata da un menu: Per selezionare una funzione da un menu (il display migliorare la prima votre disponibile), premere + o per selezionare la你可以 desiderata, quando premere ✓ per confermare.

2. IMPOSTARE LA FUNZIONE

Dopo ave selezionato la funzione desiderata è possibile modificare i valori. Il display alla in sequenza i valori che è possibile modificare. Premendo « è possibile modificare nuovamente l'impostazione precedente.

TEMPERATURA / LIVELLO GRILL

Quando il valore lampeggia sul display, premere per regolarlo, quindi premere per confirmare e

procedere con le impostazioni seguenti (per i valori che è possibile modificare).

Usare la stessa procedura per impostare la potenza del grill: Sono disponibili tre livelli di potenza per il grill: 3 (alto), 2 (medio), 1 (basso).

Nota: una volta attivata la funzione, sera possible modificare la temperature o la potenza del grill usando +o -

DURATA

Quando l'icona lampeggia sul display, premere o ^+ per impostare il tempo di cottura desiderato, quando premere per confermare. E possibile non impostare la durata se si preferisce gestire manually il tempo di cottura: Premere o per confermare e avviare la funzione. Selezionando esta modalità non è possibile programmare un avvio ritardato.

Note: durante la cottura, premendo épossible regolare il tempo impostato: premere + o per modificare il valore, quando premere ✓ per confirmare.

FINE COTTURA (AVVIO RITARDATO)

In molte funzioni, una volta impostato un tempo di cottura è possibile posticipare l'avvio della funzione programmando l'ora di fine. Il display在哪stra l'ora di fine nelle l'icona ⑦ lampeggia.

Premere e per impostare l'ora di fine cottura desiderata, quando premere per confirmare e attivare la funzione. Inserire il cibo nel forno e chiudere la porta: la funzione si avviare automaticamente dopo un periodo di tempo calcolo per terminare la cottura all'orario impostato.

Note:programmare l'avvio ritardato di una cottura,disattiva in
ogni caso la fase di preriscaldamento del forno: la temperatura
desiderata viene raggiunta gradualmente,quindi i tempi di
cottura si allungheranno leggermente rispetto a quanto indicato
nella tabella di cottura.Durante il tempo di attesa,e possibile
premere ^+ o per regolare I'ora di fine programmata oppure
premere 心 per modificare autre impostazioni.Premendo, possible alternare la visualizzazione tra I'ora di fine cottura e la
durata.

6^th SENSE

Queste funzioni selezionano automaticamente la modalità, la temperatura e la durata di cottura più adatte per ottenere risultati ottimali.

Alla richiesta, sera sufficiente indicare le caratteristiche degli alimenti per ottener un risultato ottimale.

PESO / ALTEZZA (LIVELLI TEGLIA ROTONDA)

Per impostare esta funzione correttamente, seguire le indicazioni che compaiano sul display, impostare i valori desiderati premendo + o, quindi premere per ✓ conformare.

GRADO DI COTTURA / DORATURA

In alcune funzioni 6^th Sense è possibile regolare il grado di cottura.

Alla richiesta, premere e-per-seLECTIONare il livello desiderato tra la cottura al sangue (-1) e un risultato ben fatto (+1). Premere o per confermare e avviare la funzione.

Allo stesso modo, in alcune funzioni 6^th Sense è possibile regolare il grado di doratura tra un valore minimo (-1) e un valore massimo (+1).

3. AVVIARE LA FUNZIONE

Dopo aveo confermato i valori predefiniti o avee applicato le impostazioni preferite, premere 四 per attivare la funzione prescelta.

Se è stato impostato un avvio ridatto, premendo sarebbe annullare il ritardo e avviare subito la funzione programmata.

Note:ippo adatto per quella funzione.

La funzione avviata può essere interrotta in qualsiassi lavoro premendo.

Se il forno è caldo e la funzione preveDE una determinata temperatura massima, sul display compare un messaggio corripondente. Premere per tornare alla schermata precedente e scegliere un'altra funzione, oppure attendere il completo raffreddamento del forno.

4. PRERISCALDAMENTO

In alcune funzioni, è prevista una fase di preriscaldamento delorno: una volta avviata la funzione, il display segnala che si è attenuata la fase di preriscaldamento.

Al termini di questa fase, un segnale acustico e il display indicheranno che ilorno ha raggiunto la temperature impostata e comparirà la richiesta "AGG. ALIMENTO".

A Anything pinto aprire la porta, informare gli alimenti, chiudere la porta e avviare la cottura premendo o.

Nota: insere gli alimenti nelorno prima della fine del preriscaldamento può compensettere i risultati di cottura.

Aprendo la porta durante la fase di preriscaldamento, esta si interrompe temporaneamente.

Il tempo di cottura impostato non preveDE la fase di preriscaldamento. La temperatura finale del forno cui estere modificata usando +0 -

5. METTERE IN PAUSA LA COTTURA / GIRARE O CONTROLLARE GLI ALIMENTI

Aprendo la porta, le resistenze vengono disattivate e la cottura viene temporaneamente interrotta.

Per riprendere la cottura, chiudere la porta.

Alcune funzioni 6^th Sense prevedono che gli alimenti vengano girati durante la cottura.

Questa richiesta sera segnalata da un segnale acustico e da un messaggio corrispondente sul display. Apire la porta, eseguire l'operazione indicata sul display, chiudere la porta e premere per continuare la cottura.

Allo stesso modo, quando manca il 10% del tempo di cottura impostato, il fornò richiede di controllare gli alimenti.

Questa richiesta sera segnalata da un segnale acustico e da un messaggio corrispondente sul display. Controllare gli alimenti, chiudere la porta e premere o per continuare la cottura.

Nota: premendo èppossible ignoreare le operazioni richieste. In agli caso, una volta trascorso un dato tempo sulla l'operazione venga eseguita, il forn o riprende automaticamente la cottura.

6. FINE COTTURA

Un segnale acustico e il display avviseranno che la cottura è terminata.

Premere per continuare la cottura in modalità manuale (senza timer) o premere + per prolungare il tempo di cottura impostando una nuova durata. In entrambi i casi, i parametri di cottura saranno mantenuti.

DORATURA

Con alcune funzioni, alla fine della cottura ilorno consente di dorare la superficie del cibo grazie all'utilizzo del grill.

Al termine della cottura, sul display compare un messaggio che propone di salvare la funzione nella lista dei preferiti con un numero da 1 a 10.

Se si desidera salvare la funzione tra i preferiti e memorizzare le impostazioni currenti per usi successivi premere ,oppure premere perignore la richiesta. Dopo ave premuto ,premere o-per-selezionare il numero di posizione, quando premere per confermare.

Note: se la memoria è piena o la posizione è gli occupata, viene chiesto di confermare la sovrascrittura della funzione precedente. Per richiamare successivement le funzioni salvate premere : il display mostrazione la lista delle funzioni preferite.

Premere per-selezionare la funzione, confermarla premendo e attivarla premendo.

PULIZIA AUTOMATICA - PIROLISI

Non toccare il forn o durante il ciclo di pirolisi. Tenere i bambini e gli animali lontani dal forn o durante e dopo(fino a una completa areazione della stanza) il ciclo di pirolisi.

Prima di attivare la funzione rimuovere tutti gli accessori

dal forno, comprese le guide laterali. Se il forno è installato sotto un piano di cottura, accertarsi che durante il ciclo di pulizia automatica i bruciatori o le piastre elettriche siano spente. Per un risultato ottimale, rimuovere i residui in effesso alla cavity e pulire il vetro interno dello sportello prima di usare la funzione di pirolisi. Si consiglia di attivare la funzione di pirolisi soltanto se l'apparecchio è molto sporco o emana cattivi odori durante la cottura.

Premere per visualizzare "Pirolisi" sul display.

Premere e per selezionare il ciclo desiderato, quando premere per confermare. Dopo avee selezionato un ciclo, è possibile premere + o per impostare l'ora di fine cottura (o di avvio ritardato) e premere per confermare. Alla richiesta, pulire la porta e rimuovere tutti gli accessori, quando chiudere la porta e premere ① : il forno avvia il ciclo di autopulizia e la porta si blocca automaticamente: sul display compare un messaggio di avviso nelle un conto alla rovescia indica lo stato di avanzamento del ciclo in corso.

A cicloultimate,la porta rimane bloccata fina a quando non viene raggiunta una temperatura sicura.

. CONTA MINUTI

Solo quando il forno è spento, è possibile utilizzato il display come contaminuti. Per attivare esta funzione, assicurarsi che il forno sia spento e premere + o: sul display lampeggerà l'icona .

Premere ^+ o per impostare il tempo desiderato, quindi premere per attivare il timer.

Un segnale acustico e il display avviseranno che il conto alla rovescia è terminato.

Note: il conta minuti non attiva nessun ciclo di cottura. Premere + o per modificare il tempo impostato sul timer.

Dopo aveo attenuato il conta minuti, èanche possibile selezionare e attivare una funzione.

Premere ① per accendere ilorno, quindi selezionare la funzione desiderata.

Una volta avviata la funzione, il timer continuera autonomamente il conto alla rovescia senza interferire sulla funzione stessa.

Note: Durante esta fase non sare possibile vedere il conta minuti (sarà visualizzata solo l'icona 品 ), ma il conto alla rovescia continuera. Per tornare a visualizzato il conta minuti, premere ① per interrompere la funzione attualmente in corso.

. BLOCCO TASTI

Per bloccare i tasti, tenere premuto per almeno cinque secondi. Per disattivare, ripetere la stessa procedura.

Nota: esta funzione può essere attivataanche durante la cottura.Per ragioni di sicurezza, è possibile spagnere il forno in!.
ogni momento premendo

. USO DELLA SONDA CARNE (SE PRESENTE)

La sonda permette di misurare la temperatura interna della carne durante la cottura per garantire che raggiunga il valore ottimale. La temperatura del forno può variate in base alla funzione selezionata, ma la cottura è sempre programmata per terminare al raggiungimento della temperatura specificata. Dopo avee inserto la sonda, viene emesso un segnale acustico e sul display compare il messaggio "Sonda connessa".

Selezionare la funzione desiderata tra quale compatibili (Statico, Termoventilato, Ventilato, Turbo Grill, ECO Termoventilato, Maxi Cooking, funzioni 6^th Sense).

Sul display compare la richiesta di impostare la temperature finale della sonda: premere + o per programmarla e premere per impostare i parametri di cottura successivi.

Poiché la cottura è programmata per terminare al raggiungimento della temperatura impostata, non è possibile programmare un tempo di cottura o un orario di fine cottura. La luce restera accesa finché la sonda non sare rimossa.

Se la sonda viene rimossa durante la cottura, il processo continuera nella modalità tradizionale (senza timer).

Un segnale acustico e un messaggio sul display avviseranno quando la sonda avrare raggiunto la temperatura desiderata.

Note: per cancellare le impostazioni in un momento successivo, premere + o per modificare la temperature della sonda o premere « per cancellare altre impostazioni. Un segnale acustico e un messaggio sul display indicheranno se l'uso della sonda non è compatibile con l'operazione selezionata. In quello caso, rimuovere la sonda.

LABELLA DICOTTURA

CATEGORIE DI ALIMENTI QUANTITÀ				GIRARE (DEL TEMPO DI COTTURA)	LIVELLO E ACCESSORI
LASAGNA - 0,5 - 3 kg-					2
CARNE	Manzo arrosto	Arrostofimp. cottura 0)	6-2 kg**-		3
		Hamburger (imp. cottura 0)	1,5-3 cm 3/5		54
		Arrostocottura lenta (gradodicottura 0)*	0,6-2 kg**		3
	Maiale-arrosto	Arrostofarrosto	0,6-2,5 kg**	-	3
		Stinco*	0,5-2,0 kg**		3
		Salsicce & wurstel	1,5-4 cm	2/3	54
	Vitello-arrostof*		0,6-2,5 kg**		3
	Agnello-arrostof	Arrostogrado di cottura 0)*	0,6-2,5 kg**		2
		Coscia (gradodicottura 0)*	0,5-2,0 kg**		2
	Pollo-arrostof	Intero	0,6-3 kg**-		2
		Intero ripieno*	0,6-3 kg**		2
		Filetto & petto	1-5 cm	2/3	54
	Tacchino intero-arrostof	Intero*	0,6-3 kg**		2
		Intero ripieno*	0,6-3 kg**		2
	Spiedini		1 griglia	1/2	54
CATEGORIE DI ALIMENTI QUANTITA				GIRARE (DEL TEMPO DI COTTURA)	LIVELLO E ACCESSORI
PESCE	Filetti 0,5 - 3 cm-				3 2
	Filetti-surgelati 0,5 - 3 cm-				3 2
VERDURE	Verdure-arrostite	Patate 0,5 - 1,5 kg-			3
		Verdure-ripliene 0,1 - 0,5 kg l'una-			3
		Verdure-arrostite 0,5 - 1,5 kg-			3
	Verdure-gratinate	Patate 1 teglia-			3
		Pomodori 1 teglia-			3
		Peperoni 1 teglia-			3
		Broccoli	1 teglia-		3
		Cavolfiori	1 teglia-		3
		Altro	1 teglia-		3
TORTE & DOLCI	Torte lievitate	Pan di spagna	0,5 - 1,2 kg		3
	Pasticceria & torteripiene	Biscotti 0,2 - 0,6 kg-			3
		Bignè	1 teglia-		3
		Crostata	0,4 - 1,6 kg-		3
		Strudel	0,4 - 1,6 kg-		3
		Torta ripiena alla frutta	0,5 - 2 kg		3
TORTE SALATE	-		0,8 - 1,2 kg		2
PANE	Panini		60 - 150 g l'uno		3
	Pane in cassetta		400 - 600 g l'una		2
	Pane grande		0,5 - 2,0 kg		2
	Baguette		200 - 300 g l'una		3
PIZZA	Sottile		Teglia rotonda-		2
	Alta		Teglia rotonda-		2
	Surgelata		Livelli 1 - 4		2
					4 2
					5 3 1
					5 3 2 1

• Solo in alcuni modelli. Funzione disponibile solo in combinazione con la sonda carne.
  ** Quantita consigliata.

ACCESSORI

Griglia

Pirofilia o tortiera su griglia

Leccarda / piastrà dolci o teglia su griglia

Leccarda / teglia

Leccarda con 500 ml di acqua

Sonda carne (se in dotazione)

LABELLA DICOTTURA

RICETTA FUNZIONE PRERI	SCALDAMENTO		TEMPERATURA (°C)	DURATA (MIN)	RIPIANO E ACCESSORI
Torte lievitate / Pan di Spagna	□	Si 170 30 - 50			2
	□	Si 160 30 - 50			2
	□	Si 160 30 - 50			4 1
Torte ripiene (cheesecake, strudel, torta di mele)	□	Si 160 - 200	30 - 85		3
	□	Si 160 - 200	35 - 90		4 1
Biscotti / Pasta frolla	□	Si 150 20 - 40			3
	□	Si 140 30 - 50			4
	□	Si	140	30 - 50	4 1
	□	Si 135 40 - 60			5 3 1
Tortine / Muffin	□	Si 170 20 - 40			3
	□	Si 150 30 - 50			4
	□	Si 150 30 - 50			4 1
	□	Si 150 40 - 60			5 3 1
Bigné	□	Si	180 - 200	30 - 40	3
	□	Si	180 - 190	35 - 45	4 1
	□	Si	180 - 190	35 - 45*	5 3 1
Meringhe	□	Si	90	110 - 150	3
	□	Si	90	130 - 150	4 1
	□	Si 90	140 - 160 *		5 3 1
Pane / Pizza / Focaccia	□	Si	190 - 250	15 - 50	2
	□	Si	190 - 230	20 - 50	4 1
Pizza (sottile, alta, focaccia)	□	Si	220 - 240	25 - 50*	5 3 1
Pizza surgelata	□	Si 250	10 - 15		3
	□	Si 250	10 - 20		4 1
	□	Si	220 - 240	15 - 30	5 3 1
Torte salute (torta di verdure, quiche)	□	Si	180 - 190	45 - 55	3
	□	Si	180 - 190	45 - 60	4 1
	□	Si	180 - 190	45 - 70*	5 3 1
Vols-au-vent / Salatini di pasta sfoglia	□	Si	190 - 200	20 - 30	3
	□	Si	180 - 190	20 - 40	4 1
	□	Si	180 - 190	20 - 40*	5 3 1
Lasagna / Sformati / Pasta alorno / Cannelloni	□	Si	190 - 200	45 - 65	3
Agnello / Vitello / Manzo / Maiale (1 kg)	□	Si	190 - 200	80 - 110	3

FUNZIONI

Statico

Termoventilato

Ventilato

Grill

Turbo Grill

Maxi Cooking

Cook 4

ECO

Termoventilato

RICETTA FUNZIONE PRERISCALDAMENTO		TEMPERATURA (°C)	DURATA (MIN)	RIPIANO E ACCESSORI
Arrostodi maiale con cotenna 2 kg - 170	10 - 160			2
Pollo / Coniglio / Anatra (1 kg) Si 200 - 230	50 - 100			3
Tacchino / Oca (3 kg) Si 190 - 200 80 - 130				2
Pesce alorno / al cartoccio (filetti, intero)		Si 180 - 200 40 - 60		3
Verdure ripiene (pomodori, zucchini, melanzane)		Si 180 - 200 50 - 60		2
Pane tostato - 3 (Alta)	6			5
Filetti / Tranci di pesce		-	2 (media)	20 - 30 **
Salsicce / Spiedini / Costine / Hamburger		-	2 - 3 (media - alto)	15 - 30 **
Pollo arrosto (1-1,3 kg)		-	2 (media)	55 - 70 ***
Cosciotto d'agnello / Stinco		-	2 (media)	60 - 90 ***
Patate arrosto		-	2 (media)	35 - 55 ***
Verdure gratinate		-	3 (Alta)	10 - 25
Biscotti	Biscotti	Si	135	50 - 70
Crostate	Crostate	Si	170	50 - 70
Pizza tonda	Pizza	Si	210	40 - 60
Pasto completo: Crosta di frutta (livello 5) / Lasagne (livello 3) / Carne (livello 1)		Si	190	40 - 120 *
Pasto completo: Crosta di frutta (livello 5) / Verdure arrosto (livello 4) / Lasagne (livello 2) / Tagli di carne (livello 1)	Menu	Si	190	40 - 120 *
Lasagne e carne		Si	200	50 - 100 *
Carne e patate		Si	200	45 - 100 *
Pesce e verdure		Si	180	30 - 50 *
Arrosti ripieni		-	200	80 - 120 *
Carne in pezzi (coniglio, pollo,agnello)		-	200	50 - 100 *

• Il tempo di cottura èindicativo: le pietanze possono essere tolte dalorno in tempi differenti secondo preferenza.
  ** Girare gli alimenti a meta cottura.
  *** Ruotare il cibo a due terzi di cottura se necessario.

COME LEGGERE LA TABELLA DI COTTURA

La tabella indica la funzione, gli accessori e il livello migliorare da utilizzare per cuocere svariati tipi di cibo. I tempi di cottura si intendono dall'introduzione degli alimenti nelorno, escluso il preriscaldamento (dove richiesto). Le temperature e i tempi di cottura sono indicativi e dipendono dalla quantità di cibo e dal tipo di accessori. Utilizzato inizialmente i valori più bassi consigliati e, se il risultato della cottura non è quello desiderato, passare a quelli più alto. Si consiglia di utilizzato gli accessori in dotazione e tortiere o teglie possibilmente in metallo scuro. É possible utilizzatoanche tegami e accessori in pyrex o in ceramicà, ma occorre considerare che i tempi di cottura si allungheranno leggermente.

ACCESSORI

Griglia

Pirofilia o tortiera su griglia

Leccarda / piatra dolci o teglia su griglia

Leccarda / teglia

Leccarda con 500 ml di acqua

Sonda carne (se in dotazione)

PULIZIA E MANUTENZIONE

Assicurarsi che ilorno si sia raffreddato prima di esquiregni operazione.

Nonutilizzareapparecchiavapore.

Non usare pagliette metalliche, panni abrasivi e detergenti abrasivi o corrosivi che possano danneggiare le superfici. Utilizzare quanti protettivi.

Il fornò delve essere disconnesso alla rete elettrica prima di effettuare operazioni di manutenzione.

SUPERFICI ESTERNE

• Pulire le superfici con un panno in microfibia umido. Se molto sporche,aggiungere quale goccia di detergente neutro. Asciugare con un panno asciutto.
  Non usare detergenti corrosivi o abrasivi. Se inavvertamente uno di questi prodotti dovesseVenire a contatto con le superfici, pulire subito con un panno in microfibra umido.

SUPERFICI INTERNE

• Dopo agli uso, lasciare raffreddare il forno e pulirlo preferibilmente quando è ancora tiepido per rimuovere incrostazioni e macchie dovute a residui di cibo. Per asciugare la condensa dovuta alla cottura di alimenti ad alto contento di acqua, usare a forno freddo un panno o una spugna.

• Pulire i vetri della porta con detergenti liquidi specifici.

• Per facilitare la pulizia della porta è possibile rimuoverla.

ACCESSORI

Mettere a bagno gli accessori con detersivo per piatti dopo l'uso, maneggiandoli con quanti da forno, se ancorta caldi. I residui di cibo possono essere rimossi con una spazzola per piatti o con una spugna.

RIMOZIONE E MONTAGGIO DELLA PORTA

1. Per rimuovere la porta, aprirla completeness e abbassare i fermi fino alla posizione di sblocco.

1. Chiudere la porta fino a quando è possibile. Prendere saldamente la porta con entrambre le mani, evitando di tenerla per la maniglia.

Per estrarla fácilmente, continuare a chiuderla e contemporaneamente tirarla verso l'alto finché non esce delle sedi. Togliere la porta e appoggiarla su un piano morbido.

1. Per rimontare la porta, avvincinarla al forno allineando i ganci delle cerniere alle proprie sedi e anticorare la parte superioreagli alloggiamenti.
2. Abbassare la porta e poi aprirla completeness. Abbassare i fermi nella posizione originale: fare attenzione che siano completeness abbassati.

Sara necessario applicare una leggera pressione per assicurare il corretto posizionamento dei fermi.

1. Provare a chiudere la porta, verificando che sia allineata al pannello di controllo. Se non lo fosse, ripetere tutte le operazioni: funzionando male, la porta potrebbe danneggiarsi.

SOSTITUZIONE DELLA LAMPADINA

1. Scollegare ilorno alla rete elettrica.
2. Svitare la copertura della lampada, sostuire la lampada e avvitare di nuovo il coperchio della lampada.
3. Ricollegare il forno alla rete elettrica.

Note: usare solo lampade alogene da 20-40 W/230 ~ V tipo G9, T 300°C. La lampada utilizzata nel prodotto è specifica per elettrodomestici e non è adatta per l'illuminazione di ambienti domestici (Regolamento (CE) 244/2009). Le lampadine sono disponibili presso il Servizio Assistenza.

-In caso di impiego di lampade alogene, non maneggiare a mani nude, per evitare che vengano danneggiate dalle impronte digitali. Non far funzionare ilorno alla prima aver riposizionato il coperchio.

RISOLUZIONE DEI PROBLEMI

PROBLEMA POSSIBILI CAUSE SOLUZIONE
Il forno non funziona.	Interruzione di corrente elettrica. Disconnaissance dalla rete principale.	Verificare che ci sia tensione in rete e che il fornso sa collegato all'alimentazione elettrica. Specnere e riaccendere il fornso e verificare se l'inveniente persiste.
Il display在哪 la lettera "F" seguita da un numero o una lettera.	Il forno è guasto.	Specnere e riaccendere il fornso e verificare se l'inveniente persiste. Provarare a ripristinare l'apparecchio selezionando "RESET" dal menu "IMPOSTAZIONI". Contattare il più vicino Servizio Assistenza Clienti e specificare il numero che segue la lettera "F".
Il forno non si riscalda.	Se la modalità "DEMO" è impostata su "On", tutti i comandi sono operativi e i menu sono disponibili ma il fornso non viene riscaldato. Sul display appara la scritta "DEMO" agli 60 secondi.	Accedere a "DEMO" dal menu "IMPOSTAZIONI" e scegliere "Off".
La luce si spegne.	La modalità "ECO" è impostata su "On".	Accedere a "ECO" dal menu "IMPOSTAZIONI" e scegliere "Off".
La porta non si aprè. Ciclo di pulizia in corso.		Attendere il termine della funzione e lasciare raffreddare il fornso.
L'interruttore generale dell'impianto domestico si spegne.	La potenza dell'apparecchio non è regolata correttamente.	Verificare che la rete domestica abbia una portata nominale di almeno 3 kW. In caso contrario, ridurre la potenza a 13 Ampere. Selezionare "POTENZA" dal menu "IMPOSTAZIONI" e scegliere "BASSO".

Per scaricare le istruzioni di sicurezza, il manuale d'uso, la scheda tecnica e i dati energetici:

• Visitare il site web docs.whirlpool.eu
• Usare il codice QR
• Oppure, contattare il Servizio Assistenza Tecnica (al numero di Telefono riportato sul libretto di garanzia). Prima di contattare il Servizio Assistenza Tecnica, prepararsi a fornire i codici riportati sulla targhetta matricola del prodotto.
