OMR58RR0X - Forno elettrico WHIRLPOOL - Manuale utente e istruzioni gratuiti

Marca	Whirlpool
Modello	OMR58RR0X
Tipo di prodotto	Forno elettrico da incasso
Dimensioni (L x A x P)	Circa 60 x 60 x 55 cm (standard)
Peso	Circa 35 kg
Alimentazione	230 V monofase, fusibile 16 A
Potenza massima	3 kW (regolabile in modalità Lo per rete <2,9 kW)
Capacità del forno	70 litri (stima)
Funzioni di cottura	Convezione naturale, Calore pulsato, Pizza, Eco Air Pulsato, Griglia, Turbo Grill, Cottura Maxi, Pane Auto, Pasticceria Auto, Lievitazione
Pulizia automatica	Pirolisi (alta temperatura) e Smart Clean (vapore a bassa temperatura)
Illuminazione interna	Lampada alogena G9 25W/230V (max 300°C)
Porta rimovibile	Sì, smontabile per la pulizia
Blocco porta	Automatico durante la pirolisi
Modalità di programmazione	Durata, fine cottura differita, timer
Accessori forniti	Griglia metallica, leccarda, teglia per pasticceria, guide telescopiche (a seconda del modello)
Regolazione dell'ora	Sì, tramite pulsante dedicato
Indice di riparabilità	7,5/10 (stima)
Servizio post-vendita	Supporto telefonico e ricambi disponibili

Domande frequenti - OMR58RR0X WHIRLPOOL

Come impostare l'ora per la prima volta ?

Premere il pulsante ☺ finché l'icona e i numeri non lampeggiano. Usare + o - per impostare l'ora, quindi confermare con ✓. Ripetere per i minuti.

Come utilizzare la funzione <b>Pane Auto</b> ?

Selezionare la funzione Pane Auto con il pulsante di selezione. Lasciare il termostato in posizione 0/AUTO. Il forno sceglie automaticamente la temperatura e la durata ottimali. Attivare la funzione a freddo.

Cosa fare se lo schermo mostra 'F' seguito da un numero ?

Indica un guasto. Annotare il numero e contattare il Servizio Post-vendita. Consultare l'etichetta segnaletica per i riferimenti.

Come pulire il forno con la funzione <b>Smart Clean</b> ?

Versare 100-120 ml di acqua potabile sul fondo del forno. Ruotare il selettore e il termostato sull'icona Smart Clean. Il vapore ammorbidisce lo sporco. Asciugare dopo il raffreddamento.

Come smontare la porta per la pulizia ?

Aprire completamente la porta, abbassare i fermi verso il basso. Chiudere parzialmente, quindi tenere saldamente e sollevare la porta per sganciarla. Appoggiarla su una superficie morbida, maniglia verso il basso.

Che tipo di lampada utilizzare per il forno ?

Una lampada alogena G9, 25W/230V resistente a 300°C. Disponibile presso il servizio post-vendita. Non toccare la lampada a mani nude.

Come impostare il timer senza cottura ?

Tenere premuto il pulsante ⏱ finché l'icona e '00:00' non lampeggiano. Usare +/- per impostare la durata, confermare con ✓. Un bip suona al termine.

Perché il forno non si riscalda dopo la selezione ?

Verificare che il pulsante termostato non sia in posizione 0/AUTO. Ruotarlo sulla temperatura desiderata. Assicurarsi anche che il forno sia collegato e che nessun fusibile sia saltato.

Come attivare la cottura <b>Eco Air Pulsato</b> ?

Ruotare il selettore sull'icona Eco Air Pulsato. Impostare la temperatura con il termostato. Questa funzione utilizza una circolazione d'aria intermittente per evitare l'essiccamento. La spia rimane spenta.

Cosa significa il messaggio 'Hot' sullo schermo ?

Il forno è ancora troppo caldo per avviare la funzione. Lasciare raffreddare completamente. Se il messaggio persiste, scegliere un'altra funzione o contattare il servizio post-vendita.

MANUALE UTENTE OMR58RR0X WHIRLPOOL

Per ricevere un'assistenza più completa, registrare il prodotto su www.whirlpool.eu/register

Prima di utilizzare l'apparecchio leggere attentamente le istruzioni di sicurezza.

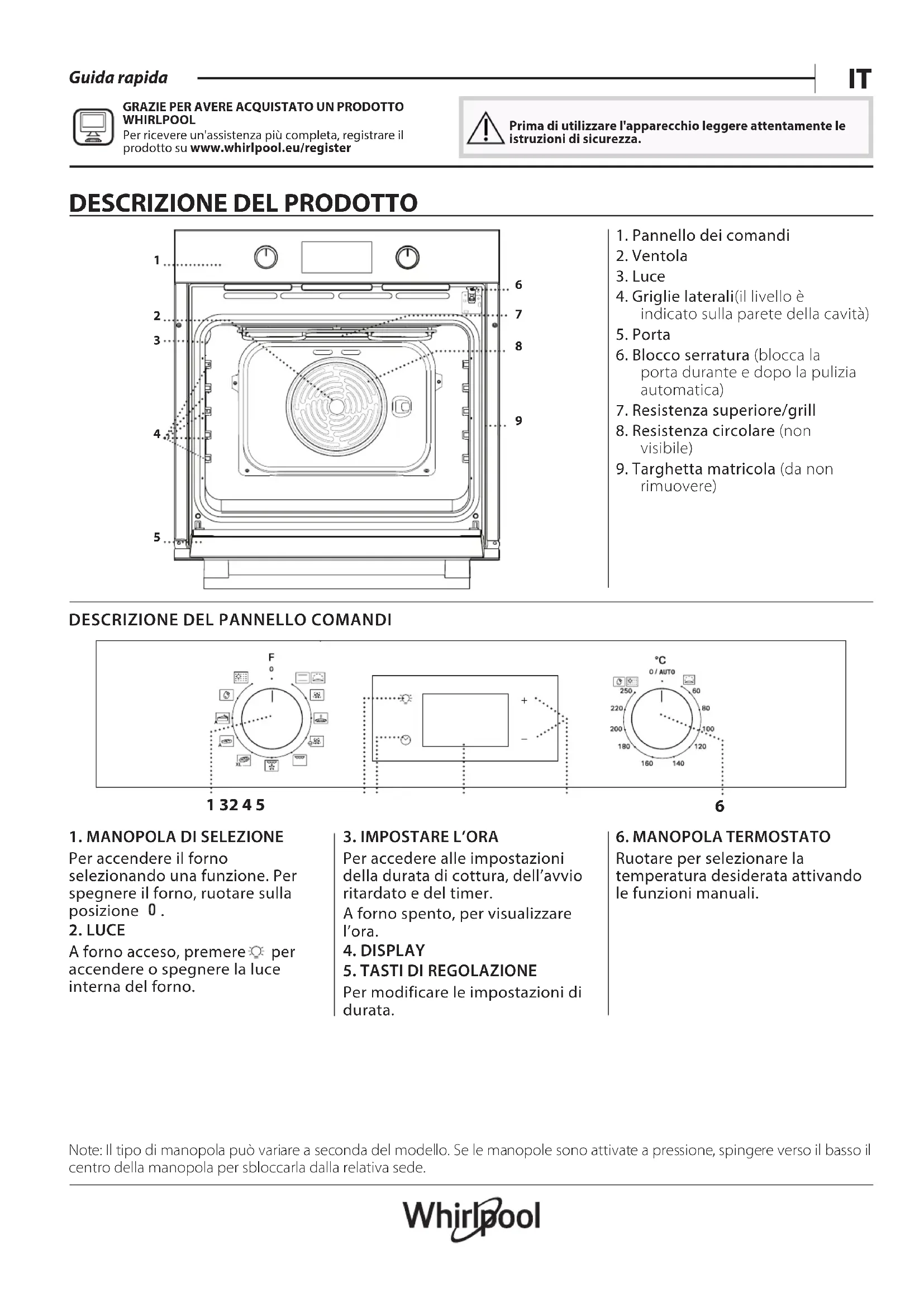

DESCRIZIONE DEL PRODOTTO

1 2 3 4 5 6 7 8 9

1. Pannello dei comandi
2. Ventola
3. Luce
4. Griglie laterali(il livello è indicato sulla parete della cavità)
5. Porta
6. Blocco serratura (blocca la porta durante e dopo la pulizia automatica)
7. Resistenza superiore/grill
8. Resistenza circolare (non visibile)
9. Targhetta matricola (da non rimuovere)

DESCRIZIONE DEL PANNELLO COMANDI

13245

1. MANOPOLA DI SELEZIONE

Per accendere il forno selezionando una funzione. Per spegnere il forno, ruotare sulla posizione 0.

2. LUCE

A forno acceso, premere ⚙ per accendere o spegnere la luce interna del forno.

3. IMPOSTARE L'ORA

Per accedere alle impostazioni della durata di cottura, dell'avvio ritardato e del timer.

A forno spento, per visualizzare l'ora.

1. DISPLAY

5. TASTI DI REGOLAZIONE

Per modificare le impostazioni di durata.

6. MANOPOLA TERMOSTATO

Ruotare per selezionare la temperatura desiderata attivando le funzioni manuali.

ACCESSORI

GRIGLIA LECCARDA* TEGLIA* GUIDE SCORREVOLI *

Da usare per la cottura degli alimenti o come supporto per pentole, tortiere e altri utensili da cucina.

Da posizionare sotto la griglia per raccogliere i succhi di cottura o come piastra per cuocere carni, pesci, verdure, focacce, ecc.

Da usare per cuocere prodotti di panetteria e pasticceria, ma anche carne arrosto, pesce al cartoccio, ecc.

Per facilitare l'inserimento o la rimozione degli accessori.

* Disponibile solo su alcuni modelli

Il numero e il tipo di accessori possono variare a seconda del modello acquistato.

È possibile acquistare separatamente altri accessori presso il Servizio Assistenza.

INSERIMENTO DELLA GRIGLIA E ALTRI ACCESSORI

Inserire la griglia tenendola leggermente inclinata verso l'alto, appoggiando dapprima il lato posteriore rialzato - orientato verso l'alto - sul livello desiderato. In seguito, farla scivolare orizzontalmente sulle guide fino a fine corsa.

. Gli altri accessori, per esempio la teglia, vanno inseriti orizzontalmente facendoli scivolare sulle guide.

GRIGLIE SCORREVOLI E GUIDE LATERALI

Prima di utilizzare il forno rimuovere il nastro di protezione [a] e successivamente rimuovere la pellicola protettiva [b] dalle guide di scorrimento.

RIMOZIONE DELLE GUIDE DI SCORRIMENTO [c]

Tirare la parte inferiore della guida di scorrimento per sganciare i ganci inferiori (1) e tirare le guide di scorrimento verso l'alto, togliendole dai ganci superiori (2).

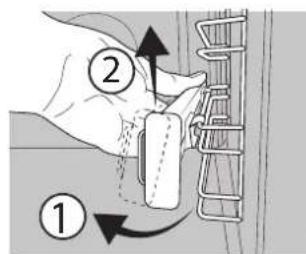

RIMONTAGGIO DELLE GUIDE DI SCORRIMENTO [d]

Agganciare i ganci superiori alle guide laterali (1) e premere la parte inferiore delle guide di scorrimento contro le guide laterali, fino a far scattare i ganci inferiori (2).

1. Per rimuovere le griglie laterali, impugnare la parte esterna della griglia e tirarla verso di sé per estrarre il supporto e i due perni interni dai rispettivi alloggiamenti.
2. Per riapplicare le griglie laterali, posizionarle vicino alla parete interna del forno e inserire dapprima i due perni nei rispettivi alloggiamenti. Posizionare quindi la parte esterna vicino alla sua sede, inserire il supporto e spingere con decisione verso la parete del forno per fissare saldamente la griglia.

FUNZIONI

STATICO

Per cuocere qualsiasi tipo di pietanza su un solo o.

LIEVITAZIONE

Per ottenere una lievitazione ottimale di impasti dolci o salati. Per attivare questa funzione, ruotare la manopola del termostato sull'icona corrispondente.

TERMOVENTILATO

Per cuocere insieme cibi diversi che richiedono la stessa temperatura di cottura su ripiani diversi (massimo tre). Questa funzione permette di eseguire la cottura senza trasmissione di odori da un alimento all'altro.

PIZZA

Per cuocere diversi tipi e formati di pizza e focaccia. Si consiglia di invertire la posizione delle teglie a metà cottura.

ECO TERMOVENTILATO

Per cuocere arrosti e arrosti ripieni su uno stesso ripiano. La circolazione intermittente dell'aria impedisce un'eccessiva asciugatura degli alimenti. In questa funzione ECO la luce rimane spenta durante la cottura e può essere riaccesa premendo 📞.

GRILL

Per grigliare costate, spiedini e salsicce, gratinare verdure o dorare il pane. Quando si cuoce la carne alla griglia, si consiglia di utilizzare una leccarda per raccogliere il liquido di cottura: posizionarla un livello sotto la griglia e aggiungere 200 ml di acqua potabile.

TURBO GRILL

Per arrostire grossi pezzi di carne (cosciotti, roast beef, polli). Si consiglia di utilizzare una leccarda per raccogliere il liquido di cottura: posizionarla un livello sotto la griglia e aggiungere 200 ml di acqua potabile.

MAXI COOKING

Per cuocere tagli di carne di grosse dimensioni (superiori a 2,5 kg). Si raccomanda di girare la carne durante la cottura per farla rosolare su tutti i lati. Si consiglia inoltre di irrorare la carne di tanto in tanto per evitare che asciughi eccessivamente.

PANE AUTO

A—Questa funzione seleziona automaticamente temperatura e tempo ideali per la cottura del pane. Per ottenere i migliori risultati seguire attentamente la ricetta. Attivare la funzione a forno freddo. La manopola del termostato deve rimanere in posizione 0 / AUTO, poiché la temperatura viene impostata automaticamente dalla funzione.

DOLCI AUTO

A—Questa funzione seleziona automaticamente temperatura e tempo ideali per la cottura dei dolci. Attivare la funzione a forno freddo. La manopola del termostato deve rimanere in posizione 0 / AUTO, poiché la temperatura viene impostata automaticamente dalla funzione.

FLEXI CLEAN PACK

SMART CLEAN

L'azione del vapore rilasciato durante questo speciale ciclo di pulizia a bassa temperatura permette di rimuovere facilmente sporco e residui di cibo. Per attivare la funzione di pulizia "Smart clean", dopo aver versato 100 -120 ml di acqua potabile sul fondo della cavità del forno, ruotare la manopola di selezione e la manopola termostato in corrispondenza dell'icona. La posizione dell'icona non corrisponde alla temperatura raggiunta durante la pulizia.

PULIZIA AUTOMATICA - PIROLISI

Per eliminare gli schizzi dovuti alla cottura attraverso un ciclo a temperatura molto elevata. Per attivare questa funzione, portare la manopola del termostato su 📄.

La posizione dell'icona non corrisponde alla temperatura reale raggiunta durante il ciclo di pulizia.

PRIMO UTILIZZO

1. IMPOSTARE L'ORA

Alla prima accensione, è necessario impostare l'ora: premere ☺ finché sul display lampeggiano l'icona ☺ e le due cifre relative all'ora.

Utilizzare + per impostare l'ora e premere √ per confermare. Sul display lampeggiano le due cifre dei minuti. utilizzare + o - per impostare i minuti e premere √ per confermare.

Note: quando l'icona campeggia, ad esempio dopo una prolungata interruzione di corrente, è necessario impostare l'ora.

2. IMPOSTARE L'ASSORBIMENTO DI POTENZA

Di default, il forno è programmato per funzionare a una potenza superiore a 3 kW (Hi). Per far funzionare il forno a una potenza compatibile con un'alimentazione domestica inferiore a 2,9 kW (Lo), è necessario modificare le impostazioni.

Per accedere al menu di modifica, ruotare la manopola di selezione su ☐, quindi riportarla su 0 Subito dopo, premere + e - per cinque secondi.

Usare ➕ per cambiare l'impostazione, quindi premere ⚙ per almeno due secondi per confermare.

3. RISCALDAMENTO DEL FORNO

Un nuovo forno può rilasciare degli odori dovuti alla lavorazione di fabbrica: questo è normale.

Prima di cucinare gli alimenti è dunque raccomandato di riscaldare a vuoto il forno per rimuovere ogni odore.

USO QUOTIDIANO

1. SELEZIONE DI UNA FUNZIONE

Per selezionare una funzione, ruotare la manopola di selezione in corrispondenza del simbolo della funzione desiderata: il display si accende e il forno emette un segnale acustico.

2. AVVIARE UNA FUNZIONE

MANUALE

Per avviare la funzione selezionata, ruotare la manopola termostato per impostare la temperatura desiderata.

Note: durante la cottura sarà possibile modificare la funzione ruotando la manopola di selezione o regolare la temperatura ruotando la manopola termostato. La funzione non si avvia se la manopola del termostato è impostata suo / AUTO. Sarà possibile impostare la durata, l'ora di fine cottura (solo se è impostata una durata) e il timer.

LIEVITAZIONE

Per avviare la funzione "Lievitazione", ruotare la manopola del termostato in posizione Lievitazione (40 gradi) e portare la manopola di funzione in posizione Statico; se il forno è impostato su una temperatura differente, la funzione non si avvia.

Note: Sarà possibile impostare la durata, l'ora di fine cottura (solo se è impostata una durata) e il timer.

3. PRERISCALDAMENTO E CALORE RESIDUO

Una volta avviata la funzione, un segnale acustico e l'icona ≡/□ lampeggiante sul display segnalano che si è attivata la fase di preriscaldamento.

Al termine di questa fase, un segnale acustico e l'icona ⚡ fissa sul display indicheranno che il forno ha raggiunto la temperatura impostata: a questo punto, inserire gli alimenti e procedere alla cottura.

Note: inserire gli alimenti nel forno prima della fine del preriscaldamento può compromettere i risultati di cottura.

Al termine della cottura e con la funzione disattivata, è possibile che l'icona ≡Ω rimanga visibile sul display per indicare la presenza di calore residuo.

Rimuovere protezioni di cartone o pellicole trasparenti e togliere gli accessori dal forno.

Riscaldare il forno a 250°C per circa un'ora. Durante questa procedura il forno deve essere vuoto.

Note: Si consiglia di arieggiare il locale dopo il primo utilizzo dell'apparecchio.

Note: il tempo di spegnimento dell'icona può variare perché dipende da una serie di fattori, come la temperatura ambiente e la funzione utilizzata. In ogni caso, il prodotto può essere considerato spento quando il puntatore della manopola di selezione si trova su "0".

4. PROGRAMMAZIONE DELLA COTTURA

Per programmare la cottura è necessario aver selezionato precedentemente una funzione.

DURATA

Premere tante volte fino a che sul display lampeggiano l'icona e "00:00".

Utilizzare - per impostare la durata desiderata, quindi premere ☺ per confermare. Avviare la funzione ruotando la manopola termostato in corrispondenza della temperatura desiderata: un segnale acustico e il display avviseranno del termine della cottura.

Note: per annullare la durata impostata, premere tante volte fino a che sul display lampeggia l'icona quindi utilizzare per riportare la durata a "00:00". La durata impostata include la fase di preriscaldamento.

PROGRAMMARE L'ORA DI FINE COTTURA/AVVIO RITARDATO

Una volta impostata una durata sarà possibile posticipare l'avvio della funzione, programmandone l'ora di fine: premere √ fino a che sul display non lampeggiano l'icona 🎉 e l'ora corrente.

Utilizzare ➤ per impostare l'ora in cui desidera terminare la cottura e premere ☺ per confermare. Attivare la funzione ruotando la manopola del termostato sulla temperatura desiderata: la funzione resterà in pausa fino ad avviarsi automaticamente dopo un periodo di tempo calcolato per terminare la cottura all'orario impostato.

Note: per annullare l'impostazione, spegnere il forno ruotando la manopola di selezione sulla posizione .0 Il ritardo di avvio della funzionalità non è disponibile per le funzioni Grill e Turbo Grill.

FINE COTTURA

Un segnale acustico e il display avvisano del termine della funzione.

Ruotare la manopola di selezione per selezionare una funzione differente o portarla su 0 per spegnere il forno.

Note: se attivo il timer, il display mostrerà la scritta "END" in alternanza al tempo rimanente.

5. IMPOSTAZIONE DEL TIMER

Questa opzione non interrompe né programma la cottura ma permette di utilizzare il display come contaminuti, sia durante una funzione attiva che quando il forno è spento.

Premere ripetutamente ✅ finché sul display lampeggiano l'icona ⏻ e "00:00".

Utilizzare - per impostare la durata desiderata e premere ∙ per confermare. Un segnale acustico avviserà del termine del conto alla rovescia.

Note: per disattivare il timer, premere tante volte fino a che l'icona 🔒 lampeggia, quindi utilizzare - per riportare la durata a "00:00".

6. FUNZIONE DI PULIZIA AUTOMATICA - PIROLISI

Non toccare il forno durante il ciclo di pirolisi.

Tenere i bambini e gli animali lontani dal forno durante e dopo (fino a una completa areazione della stanza) il ciclo di pirolisi.

Prima di attivare la funzione rimuovere tutti gli accessori dal forno, comprese le guide laterali. Se il forno è installato sotto un piano di cottura, accertarsi che durante il ciclo di pulizia automatica i bruciatori o le piastre elettriche siano spente.

Per ottenere risultati di pulizia ottimali, eliminare i depositi di grandi dimensioni con una spugna umida prima di avviare la funzione di pirolisi.

Non avviare il ciclo di pulizia pirolitica se il forno presenta residui di calcare.

Si consiglia di attivare la funzione di pirolisi soltanto se l'apparecchio è molto sporco o emana cattivi odori durante la cottura.

Per attivare la funzione di pulizia automatica, ruotare la manopola di selezione e la manopola del termostato sull'icona 📄. La funzione si attiverà automaticamente, la porta sarà bloccata e la luce interna del forno sarà spenta: il display mostrerà il tempo rimanente, alternato alla scritta "Pyro".

A ciclo ultimato, la porta rimane bloccata fino a quando non viene raggiunta una temperatura sicura. Ventilare la stanza durante e dopo il ciclo di pirolisi.

TABELLA DI COTTURA

RICETTA FUNZIONE		PRERISCAL-DAMENTO	TEMPERATURA (°C) DURATA (Min) LIVELLO E ACCESSORI
		Si 170 30 - 50		2
Torte lievitate		Si 160 30 - 50		2
		Si 160 40 - 60		4 1
Torte ripiene(cheese cake, strudel, torte di frutta)		Si 160 - 200 35 - 90		2
		Si 160 - 200 40 - 90		4 2
		Si 160 25 - 35		3
Biscotti / Tortine		Si 160 25 - 35		3
		Si 150 35 - 45		4 2
		Si 180 - 210 30 - 40		3
Bignè		Si 180 - 200 35 - 45		4 2
		Si 180 - 200 35 - 45		5 3 1
		Si 90 150 - 200		3
Meringhe		Si 90 140 - 200		4 2
		Si 90 140 - 200		5 3 1
		Si 190 - 250 15 - 50		1/2
Pizza / Focaccia		Si 190 - 250 20 - 50		4 2
		Si 250 10 - 20		3
Pizza surgelata		Si 230-250 10 - 25		4 2
		Si 180 - 200 40 - 55		3
Torte salate(torte di verdura, quiche)		Si 180 - 200 45 - 60		4 2
		Si 180 - 200 45 - 60		5 3 1
		Si 190 - 200 20 - 30		3
Voulevant / Salatini di pasta sfoglia		Si 180 - 190 20 - 40		4 2
		Si 180 - 190 20 - 40		5 3 1
Lasagne / Pasta al forno /Cannelloni / Sformati		Si 190 - 200 45 - 65		2
Agnello / Vitello / Manzo / Carne1 kg		Si 190 - 200 80 - 110		3
Arrosto di maiale con cotenna 2 kg		Si 180 - 190	110 - 150	3
Pollo / Coniglio / Anatra 1 kg		Si 200 - 230	50 - 100	2
Tacchino / Oca 3 kg		-	190 - 200	100 - 160

ACCESSORI

Griglia

Recipiente su griglia

Teglia / Leccarda o teglia su griglia

Leccarda / Teglia

Leccarda / Teglia con 200 ml d'acqua

* Ruotare il cibo a metà cottura
** Girare gli alimenti a due terzi della cottura (se necessario).

FUNZIONI
	Statico	Ventilato	Pizza	Grill	Turbo Grill	Eco termoventilato
RICETTA FUNZIONE		PRERISCAL-DAMENTO	TEMPERATURA (°C) DURATA (Min) LIVELLO E ACCESSORI
Pesce al forno / al cartoccio(filetti, intero)		Si 170 - 190 30 - 45			2
Verdure ripiene(pomodori, zucchine, melanzane)		Si 180 - 200 50 - 70			3
Pane tostato 5' 250 2 - 6					5
Filetti / tranci di pesce - 230 - 250 15 - 30 *					4 3
Salsicce / Spiedini /Costine / Hamburger		- 250 15 - 30 *			5 4
Pollo arrosto 1-1,3 kg		Si 200 - 220	55 - 70 **		2 1
Roast beef al sangue 1 kg		Si 200 - 210	35 - 50 **		3
Cosciotto di agnello / Stinchi		Si 200 - 210	60 - 90 **		3
Patate arrosto		Si 200 - 210 35 - 55			2
Verdure gratinate		- 200 - 210 25 - 55			3
Carne & Patate		Si 190 - 200	45 - 100 ***		4 1
Pesce & Verdure		Si 180	30 - 50 ***		4 2
Lasagna & Carne		Si 200	50 - 100 ***		4 1
Pasto completo: Crostata di frutta(Liv. 5) / Lasagne (Liv. 3) / Carne(Liv. 1)		Si 180 - 190	40 - 120 ***		5 3 1
Arrosti / Arrosti ripieni		-	170 - 180	100 - 150	3

*** La durata è approssimata: le pietanze possono essere tolte dal forno in tempi differenti secondo preferenza.

ACCESSORI

Griglia

Recipiente su griglia

Teglia / Leccarda o teglia su griglia

Leccarda / Teglia

Leccarda / Teglia con 200 ml d'acqua

Griglia
Recipiente su griglia
Teglia / Leccarda o teglia su griglia
Leccarda / Teglia
Leccarda / Teglia con 200 ml d'acqua

FUNZIONI
	Statico	Ventilato	Pizza	Grill	Turbo Grill	Eco termoventilato

Statico
Ventilato
Pizza
Grill
Turbo Grill
Eco termoventilato

PULIZIA E MANUTENZIONE

Assicurarsi che il forno si sia raffreddato prima di eseguire ogni operazione.

Non utilizzare apparecchi a vapore.

Non usare pagliette metalliche, panni abrasivi e detergenti abrasivi o corrosivi che possano danneggiare le superfici. Utilizzare guanti protettivi.

Il forno deve essere disconnesso dalla rete elettrica prima di effettuare operazioni di manutenzione.

SUPERFICI ESTERNE

Pulire le superfici con un panno in microfibra umido. Se molto sporche, aggiungere qualche goccia di detergente neutro. Asciugare con un panno. Non utilizzare detergenti corrosivi o abrasivi. Se uno di questi prodotti entra inavvertitamente in contatto con le superfici dell'apparecchio, pulire immediatamente con un panno in microfibra umido.

SUPERFICI INTERNE

- Dopo ogni uso, lasciare raffreddare il forno e pulirlo preferibilmente quando è ancora tiepido per rimuovere incrostazioni e macchie dovute a residui di cibo. Per asciugare la condensa dovuta alla cottura di alimenti ad alto contenuto di acqua, passare un panno o una spugna a forno freddo.

• In caso di sporco tenace sulle superfici interne, si raccomanda di utilizzare la funzione di pulizia automatica. Non avviare il ciclo di pulizia pirolitica se il forno presenta residui di calcare. Pulire prima i residui di calcare come descritto in precedenza.
• Per facilitare la pulizia dei vetri è possibile rimuovere e smontare la porta.
• Pulire il vetro della porta con detergenti liquidi specifici.

ACCESSORI

Mettere a bagno gli accessori con detersivo per piatti dopo l'uso, maneggiandoli con guanti da forno, se ancora caldi. I residui di cibo possono essere rimossi con una spazzola per piatti o con una spugna.

RIMOZIONE E MONTAGGIO DELLA PORTA

1. Per rimuovere la porta, aprirla completamente e abbassare i fermi fino alla posizione di sblocco.

1. Chiudere la porta fino a quando è possibile.
   Prendere saldamente la porta con entrambe le mani, evitando di tenerla per la maniglia.
   Per estrarla facilmente, continuare a chiuderla e contemporaneamente tirarla verso l'alto (a) finché non esce dalle sedi (b).

~60° ~15° a b

Togliere la porta e appoggiarla su un piano morbido.

1. Per rimontare la porta, avvicinarla al forno allineando i ganci delle cerniere alle proprie sedi e ancorare la parte superiore agli alloggiamenti.
2. Abbassare la porta e poi aprirla completamente. Abbassare i fermi nella posizione originale: fare attenzione che siano completamente abbassati.
3. Provare a chiudere la porta, verificando che sia allineata al pannello di controllo. Se non lo fosse, ripetere tutte le operazioni.

SOSTITUZIONE DELLA LAMPADINA

1. Scollegare il forno dalla rete elettrica.
2. Svitare la copertura della lampada, sostituire la lampada e avvitare di nuovo il coperchio della lampada.
3. Ricollegare il forno alla rete elettrica.

Note: usare lampadine alogene da 25 W/230 V tipo G9, T300°C. La lampada utilizzata nel prodotto è specifica per elettrodomestici e non è adatta per l'illuminazione di ambienti domestici (Regolamento (CE) 244/2009). Le lampadine sono disponibili presso il Servizio Assistenza. - Non maneggiare le lampade a mani nude, per evitare che vengano danneggiate dalle impronte digitali. Non far funzionare il forno senza prima aver riposizionato il coperchio.

PULIZIA DEL VETRO DELLA PORTA

1. Dopo aver smontato la porta e averla appoggiata su un ripiano morbido con la maniglia verso il basso, premere contemporaneamente le due clip di fissaggio ed estrarre il profilo superiore della porta tirandolo verso di sé.

1. Sollevare e prendere saldamente il vetro interno con due mani, rimuoverlo e appoggiarlo su un piano morbido prima di eseguire la pulizia.

1. Riapplicare il vetro intermedio (contrassegnato con "1R") prima di rimontare il vetro interno: Per posizionare correttamente i vetri, verificare che la marcatura "R" sia visibile nell'angolo sinistro. Inserire dapprima il lato lungo del vetro contrassegnato con "R" nelle sedi di sostegno, quindi abbassarlo in posizione. Ripetere la procedura per entrambi i vetri.

1. Rimontare il profilo superiore: un clic indica il corretto posizionamento. Verificare che la tenuta sia salda prima di rimontare la porta.

Se la serratura della porta è installata, la porta deve essere chiusa manualmente. Per aprire la porta con il dispositivo di blocco porta (vedere la Fig. 1).

Il dispositivo di sicurezza della porta può essere rimosso seguendo la sequenza di immagini (vedere Fig. 2).

1 2

RISOLUZIONE DEI PROBLEMI

PROBLEMA POSSIBILE CAUSA SOLUZIONE
Il forno non funziona.	Interruzione della corrente elettrica.Disconnessione dalla rete elettrica.	Verificare che ci sia tensione in rete e che il forno sia collegato all'alimentazione elettrica.Spegnere e riaccendere il forno per verificare se il problema persiste.
Il display mostra la lettera “F” seguita da un numero o una lettera.	Il forno è guasto.	Contattare il più vicino Servizio Assistenza Clienti e specificare il numero che segue la lettera “F”.
Sul display compare il messaggio “Hot” (caldo) e la funzione selezionata non si avvia.	Temperatura troppo alta.	Lasciar raffreddare il forno prima di attivare la funzione. Selezionare una funzione differente.
Il display visualizza un testo poco chiaro e sembra essere guasto.	Un'altra lingua impostata.	Contatta il Servizio Assistenza Tecnica più vicino.

* Disponibile solo su alcuni modelli

Per le linee guida, la documentazione standard e altre informazioni sui prodotti:

- Visitare il sito web docs.whirlpool.eu

- Usare il codice QR

- Oppure, contattare il Servizio Assistenza Tecnica (al numero di telefono riportato sul libretto di garanzia). Prima di contattare il Servizio Assistenza Tecnica, prepararsi a fornire i codici riportati sulla targhetta matricola del prodotto.

PRODUCTBESCHRIJVING
