MANUALE UTENTE OMR58RR1B WHIRLPOOL

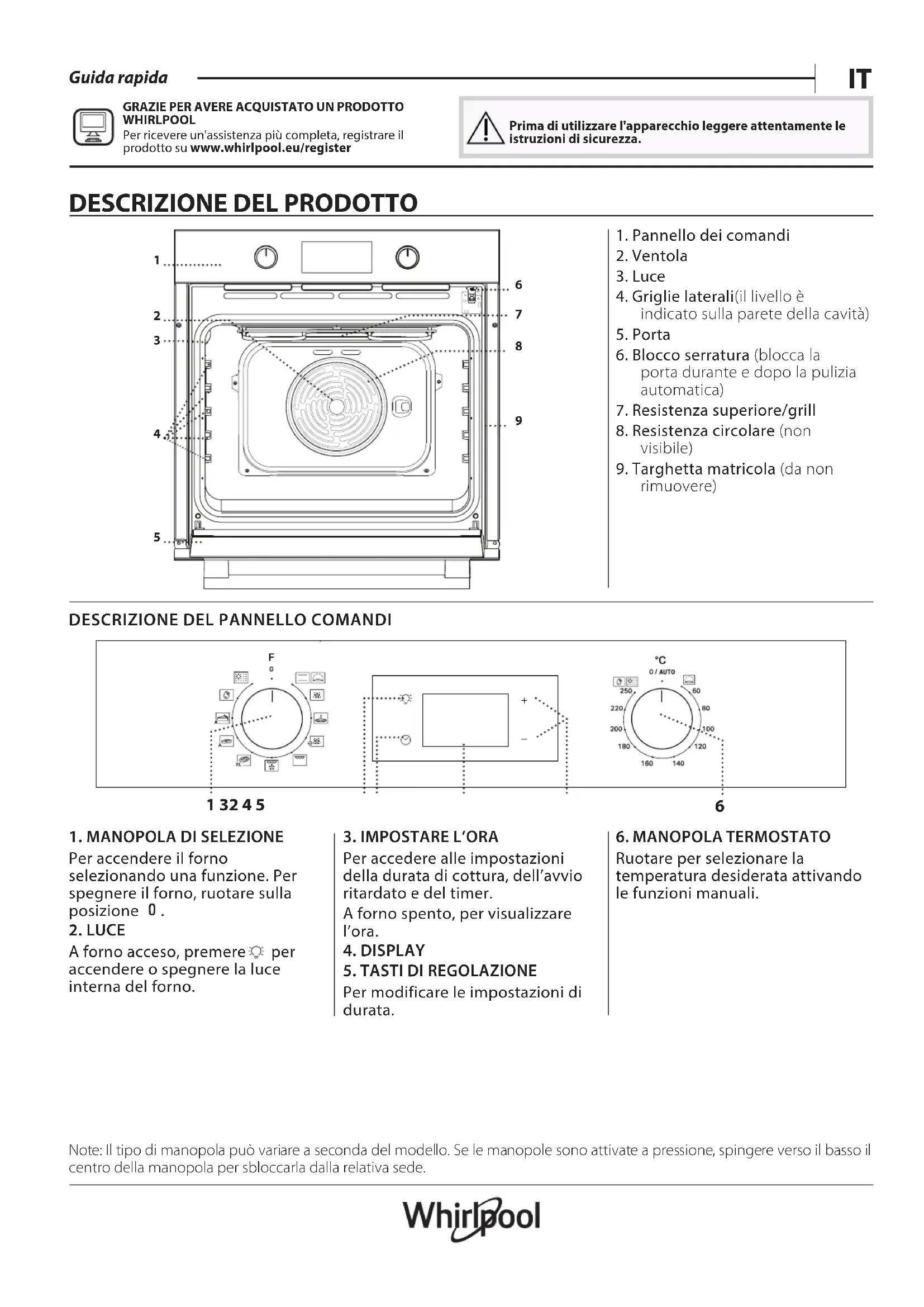

DESCRIZIONE DEL PRODOTTO

1. Pannello dei comandi
2. Ventola
3. Luce
4. Griglie laterali(il livello è indicato sulla parete della cavity)
   5.Porta
5. Blocco serratura (blocca la porta durante e dopo la pulizia automatica)
6. Resistenza superiore/grill
7. Resistenza circolare (non visible)
8. Targhetta matricola (da non rimuovere)

DESCRIZIONE DEL PANNELLO COMANDI

13245

6

1. MANOPOLA DI SELEZIONE

Per accendere il fornoselezionando una funzione.Per spagnere il fornso, ruotare sulla posizione 0.

2. LUCE

A forn o accso, premere per accendere o spegnere la luce interna del forn.

3. IMPOSTARE L'ORA

Per accedere alle impostazioni della durata di cottura, dell'avvio ridardato e del timer.

A fornospento,per visualizzare I'ora.

4.DISPLAY

1. TASTI DIREGOLAZIONE

Per modificare le impostazioni di durata.

6. MANOPOLA TERMOSTATO

Ruotare per selezionare la temperatura desiderata attivando le funzioni manuali.

ACCESSORI

GRIGLIA LECCARDA* TEGLIA* GUIDE SCORREVOLI*

Da usare per la cottura degli alimenti o come supporto per pentole, tortiere e altri utensili da cucina.

Da posizionare sotto la griglia per raccogliere i succhi di cottura o come piastra per cuocere carni, pesci, verdure, focacce, ecc.

Da usare per cuocere prodotti di panetteria e pasticceria, maanche carne arrosto, pesce al cartoccio, ecc.

Per facilitare l'insertimento o la rimozione degli accessori.

• Disponibile solo su alcuni modelli

Il numero e il tipo di accessori sono varie a seconda del modello acquistato.

ÉpossibleacquistareseparatamentealtriaccecssoripressilServizioAssistenza.

INSERIMENTO DELLA GRIGLIA E ALTRI ACCESSORI

Inserire la griglia tenendola leggermente inclinata versuso l'alto, appoggiando dapprima il lato posteriori rialzato - orientato versuso l'alto - sul livello desiderato.

In seguito, farla scivolare orizzontalmente sulle guidefino a fine corsa.

. Gli altri accessori, per esempio la teglia, vanno inserti orizzontalmente facendoli scivolare sulle guide.

GRIGLIE SCORREVOLI E GUIDE LATERALI

Prima di utilizzare il forn o rimuovere il nastro di protezione [a] e successivamente rimuovere la pellicola protettiva [b] dalle guide di scorrimento.

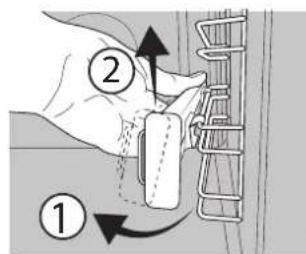

RIMOZIONE DELLE GUIDE DI SCORRIMENTO [c]

Tirare la parte inferiore della guida di scorrimento per sganciare i ganci inferiori (1) e tirare le guid di scorrimento verso l'alto, togliendole dai ganci superiori (2).

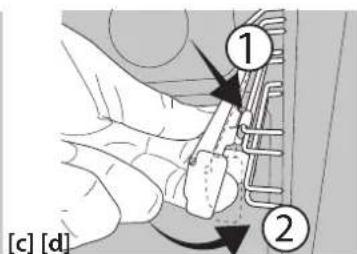

RIMONTAGGIO DELLE GUIDE DI SCORRIMENTO [d]

Agganciare i ganci superiori alle guide laterali (1) e premere la parte inferiore delle guide di scorrimento contro le guide laterali, fino a far scattare i ganci inferiori (2).

SMONTAGGIO E RIMONTAGGIO DELLE GRIGLIE LATERALI

1. Per rimuovere le griglie laterali, impugnare la parte esterna della griglia e tirarla verso di se per estrarre il supporto e i due perni interni dai rispetti alloggiamenti.

2. Per riappicare le griglie laterali, posizionarle vicino alla parete interna del forno e insertire daprima i due perni nei rispettivi alloggiamenti. Posizionare quando la parte esterna vicino alla sua sede, insertire il supporto e spingere con decisione verso la parete del forno per fissare saldamente la griglia.

FUNZIONI

STATICO

Per cuocere qualsiasi tipo di pietanza su un solo

ripian

LIEVITAIZIONE

Per ottener una lievitazione ottimale di impasti dolci o salati. Per attivare esta funzione, ruotare la manopola del termostato sull'icona corrispondente.

TERMOVENTILATO

Per cuocere insieme cibi diversi che richiedono la stessa temperatura di cottura su ripiani diversi (massimo tre). Questa funzione permette di eseguire la cottura alla trasmissione di odori da un alimento all'alto.

PIZZA

Per cuocere diversi tipi e formati di pizza e focaccia. Si consiglia di invertire la posizione delle teglie a metà cottura.

ECO TERMOVENTILATO

Per cuocere arrosti e arrosti ripieni su uno stesso ripiano. La circolazione intermittente dell'aria impedisce un'eccessiva asciugatura degli alimenti. In esta funzione ECO la luce rimane spenta durante la cottura e può essere riaccesa premendo

GRILL

Per grigliare costate, spiedini e salsicce, gratinare verdure o dorare il pane. Quando si cuoce la carne alla griglia, si consiglia di utilizzato una leccarda per raccogliere il liquido di cottura: posizionarla un livello sotto la griglia e aggiungere 200ml di acqua potabile.

TURBO GRILL

Per arrostire grossi pezzi di carne (cosciotti, roast beef, polli). Si consiglia di utilizzato una leccarda per raccogliere il liquido di cottura: posizionarla un livello sulla griglia e aggiungere 200ml di acqua potabile.

MAXI COOKING

Per cuocere tagli di carne di grosse dimensioni

PRIMO UTILIZZO

1. IMPOSTARE L'ORA

Alla prima accensione, è necessario impostare l'ora: premere © finché sul display lampeggiano l'icona © e le due cifre relative all'ora.

Utilizzare per impostare l'ora e premere per confermare. Sul display lampeggiano le due cifre dei minuti,utilizzare + o-per impostare i minuti e premere per confermare.

Note: quando l'icona èmpeggia, ad esempio dopo una prolongata interruzione di corrente, è necessario impostare l'ora.

(superiori a 2,5kg ). Si raccomanda di girare la carne durante la cottura per farla rosolare su tutti i lati. Si consiglia inoltre di irrorare la carne di tanto in tanto per evitare che asciughi eccessivamente.

PANE AUTO

A- Questa funzione selezione automaticamente temperatura e tempo ideali per la cottura del pane. Per otteneri migliorori risultati seguire attendamente la ricetta. Attivare la funzione a forno freddo. La manopola del termostato deve rimanere in posizione 0/ AUTO, poiché la temperatura viene impostata automaticamente alla funzione.

DOLCI AUTO

A Questa funzione selezione automaticamente temperatura e tempo ideali per la cottura dei dolci. Attivare la funzione a forno freddo. La manopola del termostato deve rimanere in posizione/ AUTO poiché la temperatura viene impostata automaticamente alla funzione.

FLEXI CLEAN PACK

SMART CLEAN

L'azione del vapore rilasciato durante quello speciale ciclo di pulizia a bassa temperature permette di rimuovere lavoramente sporco e residui di cibo. Per attivare la funzione di pulizia "Smart clean", dopo aver versato 100 -120 ml di acqua potabile sul fondo della cavità delorno, ruotare la manopola di selezione e la manopola termostato in corrispondenza dell'icona. La posizione dell'icona non corrisponde alla temperature raggiunta durante la pulizia.

PULIZIA AUTOMATICA - PIROLISI

Per eliminare gli schizzi dovuti alla cottura attraverso un ciclo a temperature molto elevata. Per attivare esta funzione, portare la manopola del termostato su.

La posizione dell'icona non corrisponde alla temperature reale raggiunta durante il ciclo di pulizia.

2. IMPOSTARE L'ASSORBIMENTO DI POTENZA

Di default, il forno è programmato per funzionare a una potenza superiore a 3 kW (Hi). Per far funzionare il forno a una potenza compatibile con un'alimentazione domestica inferiore a 2,9 kW (Lo), è necessario modificare le impostazioni.

Per accedere al menu di modifica, ruotare la manopola di selezione su , quindi riportarla su 0 Subito dopo, premere + e per cinque secondi.

Usare perambiare l'impostazione, quindi premere per almeno due secondi per confermare.

3. RISCALDAMENTO DEL FORNO

Un nuovo forno può rilasciare degli odori dovuti alla lavorazione di fabbrica: quello è normale. Prima di cucinare gli alimenti è+dunque raccomandato di riscaldare a vuoto il forno per rimuovere agli odore.

USO QUOTIDIANO

1.SELEZIONEDI UNA FUNZIONE

Per selezionale una funzione, ruotare la manopola di selezione in corrispondenza del symbolo della funzione desiderata: il display si accende e il forno emette un segnale acustico.

2.AVVIARE UNA FUNZIONE

MANUALE

Per avviare la funzione selezionata, ruotare la manopola termostato per impostare la temperatura desiderata.

Note: durante la cottura sera possible modificare la funzione ruotando la manopola di selezione o regolare la temperatura ruotando la manopola termostato. La funzione non si avvia se la manopola del termostato è impostata suO / AUTO. Sarà possibile impostare la durata, l'ora di fine cottura (solo se è impostata una durata) e il timer.

LIEVITAZIONE

Per avviare la funzione "Lievitazione", ruotare la manopola del termostato in posizione Lievitazione (40 gradi) e portare la manopola di funzione in posizione Statico; se il forno è impostato su una temperatura differente, la funzione non si avvia.

Note: Sarà possibile impostare la durata, l'ora di fine cottura (solo se è impostata una durata) e il timer.

3. PRERISCALDAMENTO E CALORE RESIDUO

Una volta avviata la funzione, un segnale acustico e l'icona t lampeggiante sul display segnalano che si è attenuata la fase di preriscaldamento.

Al termine di esta fase, un segnale acustico e l'icona ±2 fissa sul display indicheranno che il fornho ha raggiunto la temperature impostata: a quello punto, inseire gli alimenti e procedere alla cottura.

Note: insere gli alimenti nel forno prima della fine del preriscaldamento cui compensatore i risultati di cottura.

Al termine della cottura e con la funzione disattivata, è possibile che l'icona rimanga visibile sul display perindicare la presenza di calore residuo.

Rimuovere protezioni di cartone o pellicole trasparenti e togliere gli accessori dalorno.

Riscaldare il forno a 250^ per circa un'ora. Durante\ questa procedura il forno deve essere vuoto.

Note: Si consiglia di arieggiare il locale dopo il primo utilizzato dell'apparecchio.

Note: il tempo di spegnimento dell'icona cui varie perché dipende da una series di fattori, come la temperatura ambiente e la funzione utilizzata. In agli casi, il prodotto cui èsere considerato spento quando il puntatore della manopola di selezione si trova su "0".

4.PROGRAMMAZIONE DELLA COTTURA

Per programmare la cottura è necessario aver selezionato precedentemente una funzione.

DURATA

Premere fante volte fino a che sul display lampeggiano l'icona e"00:00".

Utilizzare per impostare la durata desiderata, quando premere © per confermare. Avviare la funzione ruotando la manopola termostato in corrispondenza della temperatura desiderata: un segnale acustico e il display avviseranno del termine della cottura.

Note: per annullare la durata impostata, premere tante volte fino a che sul display lampeggia l'icona quindi utilizzato per riportare la durata a "00:00". La durata impostata include la fase di preriscaldamento.

PROGRAMMARE L'ORA DI FINE COTTURA/ AVVIO RITARDATO

Una volta impostata una durata sare possibile posticipare I'avvio della funzione,programmandone I'ora di fine: premere fino a che sul display non lampeggiano I'icona e I'ora corrente.

Utilizzare per impostare l'ora in cui desiderata terminare la cottura e premere per confermare. Attivare la funzione ruotando la manopola del termostato sulla temperatura desiderata: la funzione restera in pausa fino ad avviarsi automaticamente dopo un periodo di tempo calcolo per terminare la cottura all'orario impostato.

Note: per annullare l'impostazione, spegnere il forno.
ruotando la manopola di selezione sulla posizione 0
Il ritardo di avvio della funzionalità non è disponibile per le funzioni Grill e Turbo Grill.

FINE COTTURA

Un segnale acustico e il display avvisano del termine della funzione.

Ruotare la manopola di selezione per selezionare una funzione differente o portarla su 0 per spegnere il forno.

Note: se attivo il timer, il display mostrera la scritta "END" in alternanza al tempo rimanente.

5. IMPOSTAZIONE DEL TIMER

Questa opzione non interrompe né programma la cottura ma permette di utilizzato il display come contaminuti, sia durante una funzione attiva che quando ilorno è spento.

Premere ripeturamente ∞ finché sul display lampeggiano l'icona e"00:00".

Utilizzare per impostare la durata desiderata e premere © per confermare. Un segnale acustico avvisera del termine del conto alla rovescia.

Note: per disattivare il timer, premere lante volte sono a che l'icona lampeggia, quindi utilizzare per riportare la durata a "00:00".

6. FUNZIONE DI PULIZIA AUTOMATICA - PIROLISI

Non toccare il forn o durante il ciclo di pirolisi. Tenere i bambini e gli animali lontani dal forn o durante e loro o sono a una completa areazione della stanza) il ciclo di pirolisi.

Prima di attivare la funzione rimuovere tutti gli accessori dal forno, comprese le guide laterali. Se il forno è installato sotto un piano di cottura, accertarsi che durante il ciclo di pulizia automatica i bruciatori o le piastre elettriche siano spente.

Per ottenere risultati di pulizia ottimali, eliminare i depositi di granidi dimensioni con una spugna umida prima di avviare la funzione di pirolisi.

Non avviare il ciclo di pulizia pirolitica se il forn o presenta residui di calcare.

Si consiglia di attivare la funzione di pirolisi soltanto se l'apparecchio è molto sporco o emana cattivi odori durante la cottura.

Per attivare la funzione di pulizia automatica, ruotare la manopola di selezione e la manopola del termostato sull'icona. La funzione si attiverà automaticamente, la porta sarebbe bloccata e la luce interna del forno sarebbe spenta: il display migliorera il tempo rimanente, alternato alla scritta "Pyro".

A ciclo ultimato, la porta rimane bloccata sono a quando non viene raggiunta una temperatura sicura. Ventilare la stanza durante e dopo il ciclo di pirolisi.

TABELLA DICOTTURA

RICETTA FUNZIONE		PRERISCAL-DAMENTO	TEMPERATURA (°C) DURATA (Min) LIVELLO E ACCESSORI
Torte lievitate	□	Si 170	30 - 50
	□	Si 160	30 - 50
	□	Si 160	40 - 60
Torte ripiene(cheese cake, strudel, torte di frutta)	□	Si 160	-200 35 - 90
	□	Si 160	-200 40 - 90
Biscotti / Tortine	□	Si 160	25 - 35
	□	Si 160	25 - 35
	□	Si 150	35 - 45
Bignè	□	Si 180	-210 30 - 40
	□	Si 180	-200 35 - 45
	□	Si 180	-200 35 - 45
Meringhe	□	Si 90	150 - 200
	□	Si 90	140 - 200
	□	Si 90	140 - 200
Pizza / Focaccia	□	Si 190	-250 15 - 50
	□	Si 190	-250 20 - 50
Pizza surgelata	□	Si 250	10 - 20
	□	Si	230-250 10 - 25
Torte salute(torte di verdura, quiche)	□	Si 180	-200 40 - 55
	□	Si 180	-200 45 - 60
	□	Si 180	-200 45 - 60
Voulevant / Salatini di pasta sfoglia	□	Si 190	-200 20 - 30
	□	Si 180	-190 20 - 40
	□	Si 180	-190 20 - 40
Lasagne / Pasta alorno /Cannelloni / Sformati	□	Si 190	-200 45 - 65
	□	Si 190	-200 80 - 110
Arresto di maiale con cotenna 2 kg	□	Si	180 - 190
	□	Si	200 - 230
Pollo / Coniglio / Anatra 1 kg	□	-	190 - 200
Tacchino / Oca 3 kg	□	-	190 - 200

ACCESSIONI

Griglia

Recipiente su griglia

Teglia / Leccarda o teglia su griglia

Leccarda / Teglia

Leccarda / Teglia con 200 ml d'acqua

FUNZIONI

Statico

Ventilato

Pizza

Grill

Turbo Grill

Eco termoventilato

RICETTA FUNZIONE		PRERISCAL-DAMENTO	TEMPERATURA (°C)	DURATA (Min) LIVELLO E	ACCESSORI
Pesce alorno / al cartoccio(filetti, intero)	□	Si 170	190 30 - 45		2
Verdure ripiene(pomodori, zucchini, melanzane)	□	Si 180	200 50 - 70		3
Pane tostato 5' 250 2 - 6	□				5
Filetti / tranci di pesce - 230 - 250 15 - 30 *	□				4 3
Salsicce / Spiedini /Costine / Hamburger	□	- 250 15	- 30 *		5 4
Pollo arrostó 1-1,3 kg	□	Si	200 - 220	55 - 70 **	2 1
Roast beef al sangue 1 kg	□	Si	200 - 210	35 - 50 **	3
Cosciotto di agnello / Stinchi	□	Si	200 - 210	60 - 90 **	3
Patate arrostó	□	Si 200	210 35 - 55		2
Verdure gratinate	□	- 200	210 25 - 55		3
Carne & Patate	□	Si	190 - 200	45 - 100 ***	4 1
Pesce & Verdure	□	Si	180	30 - 50 ***	4 2
Lasagna & Carne	□	Si 200	50 - 100 ***		4 1
Pasto completo: Crostata di frutta(Liv. 5) / Lasagne (Liv. 3) / Carne(Liv. 1)	□	Si 180	190 40 - 120 ***		5 3 1
Arrostí / Arrostí ripieni	□	-	170 - 180	100 - 150	3

• Ruotare il cibo a meta cottura
  ** Girare gli alimenti a due terzi della cottura (se necessario).
  *** La durata è approssimata: le pietanze possono essere tolte dal forno in tempi differenti secondo preferenza.

ACCESSORI	Griglia	Recipiente su griglia	Teglia / Leccarda o teglia su griglia	Leccarda / Teglia	Leccarda / Teglia con 200 ml d'acqua
FUNZIONI	Statico	Ventilato	Pizza	Grill	Turbo Grill

PULIZIA E MANUTENZIONE

Assicurarsi che ilorno si sia raffreddato prima di esquiregni operazione.

Nonutilizzareapparecchi avapore.

Non usare pagliette metalliche, panni abrasivi e detergenti abrasivi o corrosivi che possano danneggiare le superfici. Utilizzare quanti protettivi.

Il fornso deve essere disconnesso alla rete elettrica prima di effettuare operazioni di manutenzione.

SUPERFICI ESTERNE

Pulire le superfici con un panno in microfibra umido. Se molto sporche, aggiungere quale goccia di detergente neutro. Asciugare con un panno. Non utilizzato detergenti corrosivi o abrasivi. Se uno di questi prodotti entra inavvertamente in contatto con le superfici dell'apparecchio, pulire immediatamente con un panno in microfibra umido.

SUPERFICI INTERNE

• Dopo agli uso, lasciare raffreddare il forno e pulirlo preferibilmente quando è ancora tiepido per rimuovere incrostazioni e macchie dovute a residui di cibo. Per asciugare la condensa dovuta alla cottura di alimenti ad alto contento di acqua, passare un panno o una spugna a forno freddo.

• In caso di sporco tenace sulle superfici interne, si raccomanda di utilizzato la funzione di pulizia automatica. Non avviare il ciclo di pulizia pirolitica se ilorno presenta residui di calcare. Pulire prima i residui di calcare come descripto in precedenza.

• Per facilitare la pulizia dei vetri è possibile rimuovere e smontare la porta.
• Pulire il vetro della porta con detergenti liquidi specifici.

ACCESSORI

Mettere a bagno gli accessori con detersivo per piatti除去, maneggiandoli con quanti da forno, se èspero che si racciano. I residui di cibo possono essere rimossi con una spazzola per piatti o con una spugna.

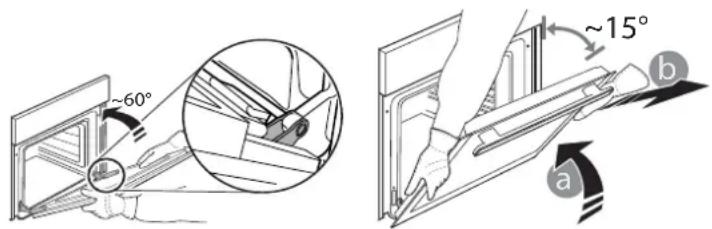

RIMOZIONE E MONTAGGIO DELLA PORTA

1. Per rimuovere la porta, aprirla completamente e abbassare i fermi fino alla posizione di sblocco.

1. Chiudere la porta fino a quando è possibile.
   Prendere saldamente la porta con entrambe le mani, evitando di tenerla per la maniglia.
   Per estrarla fácilmente, continuare a chiuderla e contemporaneamente tirarla verso l'alto (a) finché non esce dalle sedi (b).

Togliere la porta e appoggiarla su un piano morbido.

1. Per rimontare la porta, avvincinarla al forno allineando i ganci delle cerniere alle proprie sedi e anticorare la parte superioreagli alloggiamenti.
2. Abbassare la porta e poi aprirla completeness. Abbassare i fermi nella posizione originale: fare attenzione che siano completeness abbassati.
3. Provare a chiudere la porta, verificando che sia allineata al pannello di controllo. Se non lo fosse, ripetere tutte le operazioni.

SOSTITUZIONE DELLA LAMPADINA

1. Scollegare ilorno alla rete elettrica.
2. Svitare la copertura della lampada, sostuire la lampada e avvitare di nuovo il coperchio della lampada.
3. Ricollegare ilorno alla rete elettrica.

Note: usare lampadine aologene da 25 W/230 V tipo G9, T300°C. La lampada utilizzata nel prodotto è specifica per elettrodomestici e non è adatta per l'illuminazione di ambienti domestici (Regolamento (CE) 244/2009).
Le lampadine sono disponibili presso il Servizio Assistenza. - Non maneggiare le lampade a mani nude, per evitare che vengano danneggiate dalle impronte digitali. Non far funzionare ilorno senza prima aver riposizionato il coperchio.

PULIZIA DEL VETRO DELLA PORTA

1. Dopo aver smontato la porta e averla appoggiata su un ripiano morbido con la maniglia verso il basso, premere contemporaneamente le due clip di fissaggio ed estrarre il profilo superiore della porta tirandolo verso di sé.

1. Sollevare e prendere saldamente il vetro interno con due mani, rimuoverlo e appoggiarlo su un piano morbido prima di eseguire la pulizia.

1. Riapplicare il vetro intermediio (contrassegnato con "1R") prima di rimontare il vetro interno: Per posizionare correttamente i vetri, verificare che la marcatura "R" sua visibile nell'angolo sinistro. Inserire dapprima il lato lungo del vetro contrassegnato con "R" nelle sedi di sostegno, quando abbassarlo in posizione. Ripetere la procedura per entrambi i vetri.

1. Rimontare il profilo superiore: un click indica il corretto posizionamento. Verificare che la tenuta sia salda prima di rimontare la porta.

Se la serratura della porta è installata, la porta deve essere chiusa manually. Per aprire la porta con il dispositivo di blocco porta (vedere la Fig. 1).

Il disposativo di sicurezza della porta può essere rimioso seguendo la sequenza di immagini (vedere Fig. 2).

12

RISOLUZIONE DEI PROBLEMI

PROBLEMA POSSIBLE CAusa SOLUZIONE
Il fornò non funziona.	Interruzione della currente elettrica.Disconnessione alla rete elettrica.	Verificare che ci sia tensione in rete e che il fornò sa collegato all'alimentazione elettrica.Spegnere e riaccendere il fornò per verificare se il problema persistsente.
Il display在哪 la lettera "F" seguita da un numero o una lettera.	Il fornò è guasto.	Contattare il più vicino Servizio Assistenza Clienti e specificare il numero che segue la lettera "F".
Sul display compare il messaggio "Hot" (caldo) e la funzione selezionata non si avvia.	Temperatura troppo alta.	Lasciar raffreddare il fornò prima di attivare la funzione. Selezionare una funzione differente.
Il display visualizza un testo molto chiaro e sembra essere guasto.	Un'altra lingua impostata.	Contatta il Servizio Assistenza Tecnica più vicino.

• Disponibile solo su alcuni modelli

Per le linee guida, la documentazione standard e altri informazioni sui prodotti:

• Visitare il site web docs.whirlpool.eu

• Usare il codice QR

• Oppure, contattare il Servizio Assistenza Tecnica (al numero di Telefono riportato sul libretto di garanzia). Prima di contattare il Servizio Assistenza Tecnica, prepararsi a fornire i codici riportati sulla targhetto matricola del prodotto.

PRODUCTBESCHRIJVING
