MANUALE UTENTE SCPM254 PANASONIC

• Version Bluetooth Ver. 2.1 + EDRClasse Classe 2 Profils pris en charge A2DP, AVRCP Fréquence de fonctionnement Bande 2,4 GHz FH-SSBande de fréquence 2402 MHz à 2480 MHzPuissance RF maximale 4 dBmDistance de fonctionnement Ligne visuelle de 10 mCodec pris en charge SBC █ Section enceintes Enceinte(s)Plage complète Type cône de 10 cm x 1 par canalImpédance 6 ΩDimensions (L x H x P) 139 mm x 224 mm x 136 mmPoids 1,3 kg █ Données générales Alimentation CA 220 V à 240 V, 50 HzConsommation 14 WDimensions (L x H x P) 184 mm x 123 mm x 235 mmPoids 1,1 kgPlage de température de fonctionnement0°C à +40°CPlage d’humidité de fonctionnement35% à 80% HR (sans condensation)Remarque :• Spécifications sujettes à modifications sans préavis.Les poids et les dimensions sont approximatifs.• La distorsion harmonique totale est mesurée au moyen d’un analyseur de spectre numérique.Consommation en mode de veille(Avec veille « BLUETOOTH STANDBY » réglée sur «OFF»)0,2 W (environ)Consommation en mode de veille(Avec veille « BLUETOOTH STANDBY » réglée sur «ON»)0,3 W (environ) FRANÇAIS PM254_TQBJ2124.book Page 15 Monday, January 29, 2018 11:08 AM offset printing2 TQBJ2124 Il sistema e le illustrazioni possono apparire differenti.Queste istruzioni per l’uso sono applicabili al seguente sistema.I simboli su questo prodotto (inclusi gli accessory) rappresenta quanto segue: Accessori in dotazione Controllare e identificare gli accessori in dotazione. 1 Cavo di alimentazione CA 1 Antenna DAB 1 Telecomando (N2QAYB000984) Indice Accessori in dotazione p. 2

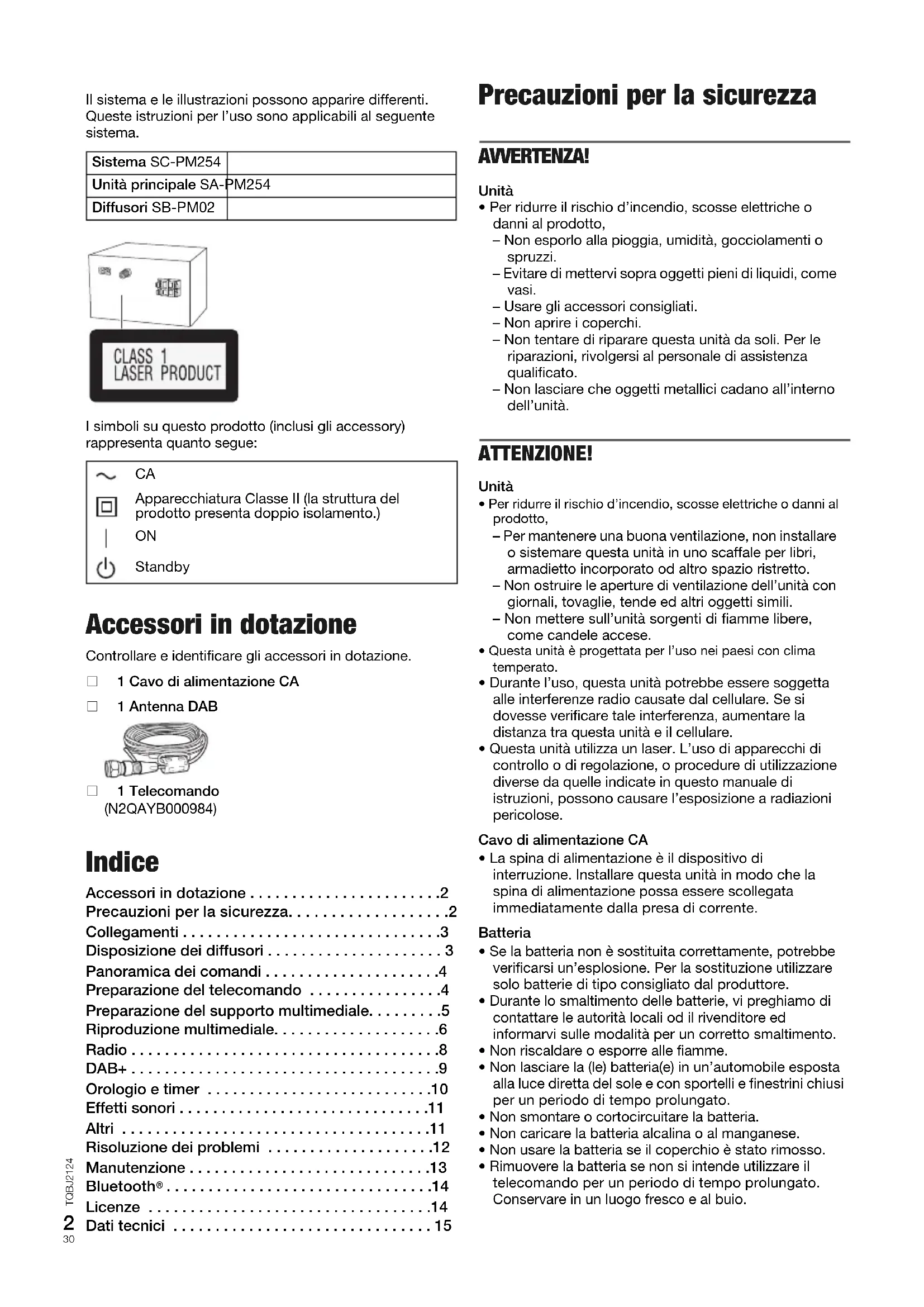

• Precauzioni per la sicurezza p. 2
• Collegamenti p. 3

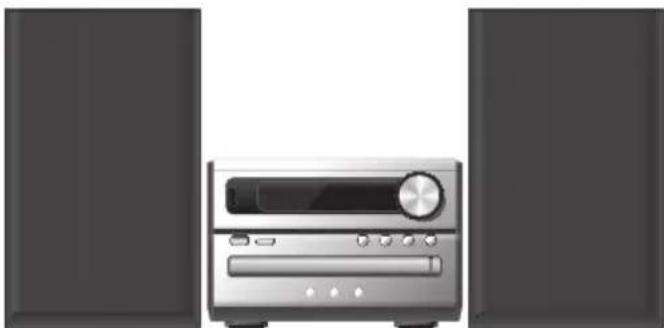

• Disposizione dei diffusori p. 3
• Panoramica dei comandi p. 4
• Preparazione del telecomando p. 4
• Preparazione del supporto multimediale p. 5
• Riproduzione multimediale p. 6
• Radio p. 8
• DAB+ p. 9
• Orologio e timer p. 10
• Effetti sonori p. 11
• Altri p. 11
• Risoluzione dei problemi p. 12
• Manutenzione p. 13
• Bluetooth p. 14
• Licenze p. 14
• Dati tecnici Precauzioni per la sicurezza AVVERTENZA! Unità• Per ridurre il rischio d’incendio, scosse elettriche o danni al prodotto,– Non esporlo alla pioggia, umidità, gocciolamenti o spruzzi.– Evitare di mettervi sopra oggetti pieni di liquidi, come vasi.– Usare gli accessori consigliati.– Non aprire i coperchi.– Non tentare di riparare questa unità da soli. Per le riparazioni, rivolgersi al personale di assistenza qualificato.– Non lasciare che oggetti metallici cadano all’interno dell’unità. ATTENZIONE! Unità• Per ridurre il rischio d’incendio, scosse elettriche o danni al prodotto,– Per mantenere una buona ventilazione, non installare o sistemare questa unità in uno scaffale per libri, armadietto incorporato od altro spazio ristretto.– Non ostruire le aperture di ventilazione dell’unità con giornali, tovaglie, tende ed altri oggetti simili.– Non mettere sull’unità sorgenti di fiamme libere, come candele accese.• Questa unità è progettata per l’uso nei paesi con clima temperato.• Durante l’uso, questa unità potrebbe essere soggetta alle interferenze radio causate dal cellulare. Se si dovesse verificare tale interferenza, aumentare la distanza tra questa unità e il cellulare.• Questa unità utilizza un laser. L’uso di apparecchi di controllo o di regolazione, o procedure di utilizzazione diverse da quelle indicate in questo manuale di istruzioni, possono causare l’esposizione a radiazioni pericolose.Cavo di alimentazione CA• La spina di alimentazione è il dispositivo di interruzione. Installare questa unità in modo che la spina di alimentazione possa essere scollegata immediatamente dalla presa di corrente.Batteria• Se la batteria non è sostituita correttamente, potrebbe verificarsi un’esplosione. Per la sostituzione utilizzare solo batterie di tipo consigliato dal produttore.• Durante lo smaltimento delle batterie, vi preghiamo di contattare le autorità locali od il rivenditore ed informarvi sulle modalità per un corretto smaltimento.• Non riscaldare o esporre alle fiamme.• Non lasciare la (le) batteria(e) in un’automobile esposta alla luce diretta del sole e con sportelli e finestrini chiusi per un periodo di tempo prolungato.• Non smontare o cortocircuitare la batteria.• Non caricare la batteria alcalina o al manganese.• Non usare la batteria se il coperchio è stato rimosso.• Rimuovere la batteria se non si intende utilizzare il telecomando per un periodo di tempo prolungato. Conservare in un luogo fresco e al buio.Sistema SC-PM254Unità principale SA-PM254Diffusori SB-PM02 Apparecchiatura Classe II (la struttura del prodotto presenta doppio isolamento.) Standby PM254_TQBJ2124.book Page 2 Monday, January 29, 2018 11:08 AM offset printing3 TQBJ2124 p. 15

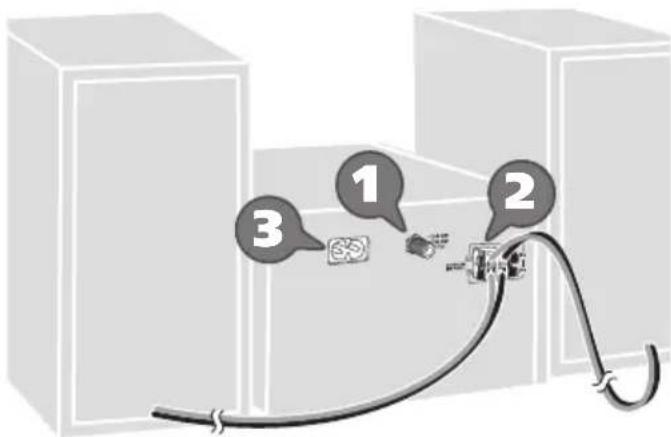

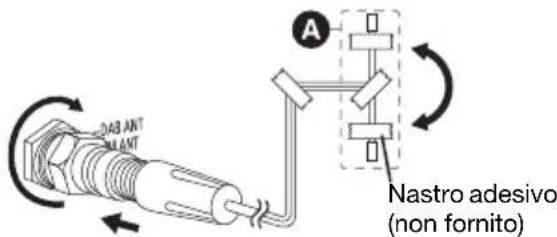

Collegamenti Collegare il cavo di alimentazione CA soltanto dopo aver completato tutte le altre connessioni. 1 Collegare l’antenna DAB. Assicurarsi di serrare completamente il dado. Ruotare l’antenna su per migliorare la ricezione. Nota:

• Non usare altri antenna DAB diversi da quello fornito.

• Non montare l'antenna DAB su oggetti metallici come tubature dell'acqua o parti metalliche dell'edificio.

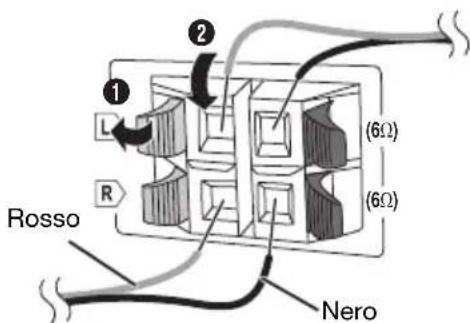

• Usare un’antenna esterna se la ricezione è scarsa. 2 Collegare i diffusori. 3 Collegare il cavo di alimentazione CA. Non usare un cavo di alimentazione CA di altri apparecchi. Risparmio di energia Il sistema consuma poca corrente (Z“Dati tecnici”) in modalità di attesa. Scollegare l’alimentazione se non si utilizza il sistema. Alcune impostazioni potrebbero perdesi quando si scollega il sistema. Effettuare di nuovo le impostazioni. Disposizione dei diffusori I diffusori sinistro e destro sono uguali. Non è possibile rimuovere la griglia dei diffusori. Usare soltanto i diffusori in dotazione. Se si usano altri diffusori, si possono causare danni al sistema e ridurre la qualità dell’audio. Nota:• Tenere i diffusori ad una distanza di oltre 10 mm dall’unità principale per la ventilazione.• Posizionare i diffusori su una superficie piana sicura.• Questi diffusori non hanno la schermatura magnetica. Non posizionarli accanto a televisori, PC o altri apparecchi facilmente influenzati dal magnetismo.• Se si effettua la riproduzione a livelli di volume alti per un periodo prolungato, si possono causare danni ai diffusori e ridurne la vita utile.• Abbassare il volume in queste condizioni per evitare danni:– Quando il suono distorto.– Quando si regola la qualità del suono. Fare attenzione a non incrociare (cortocircuitare) né invertire la polarità dei cavi dei diffusori per evitare di danneggiare questi ultimi. (6:)(6:)

Nastro adesivo (non fornito) (6:)(6:)

• Utilizzare i diffusori solo con il sistema consigliato. In caso contrario, si possono causare danni all’amplificatore e ai diffusori e provocare incendi. In caso di danni o di evidenti mutamenti improvvisi nelle prestazioni, rivolgersi a personale di assistenza autorizzato.
• Effettuare le procedure incluse in queste istruzioni per il collegamento dei diffusori. Alla presa di corrente domestica ITALIANO PM254_TQBJ2124.book Page 3 Monday, January 29, 2018 11:08 AM offset printing4 TQBJ2124

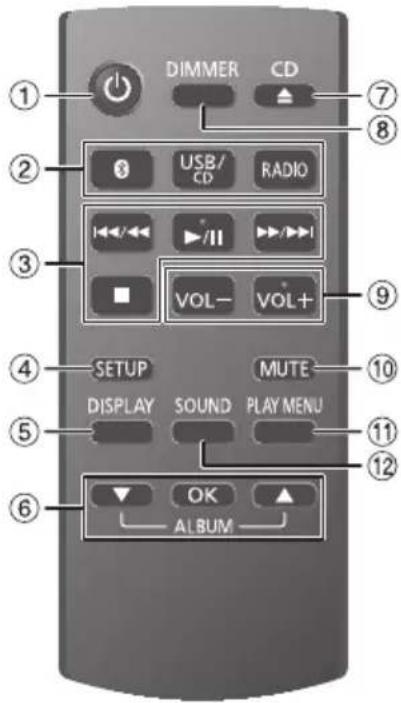

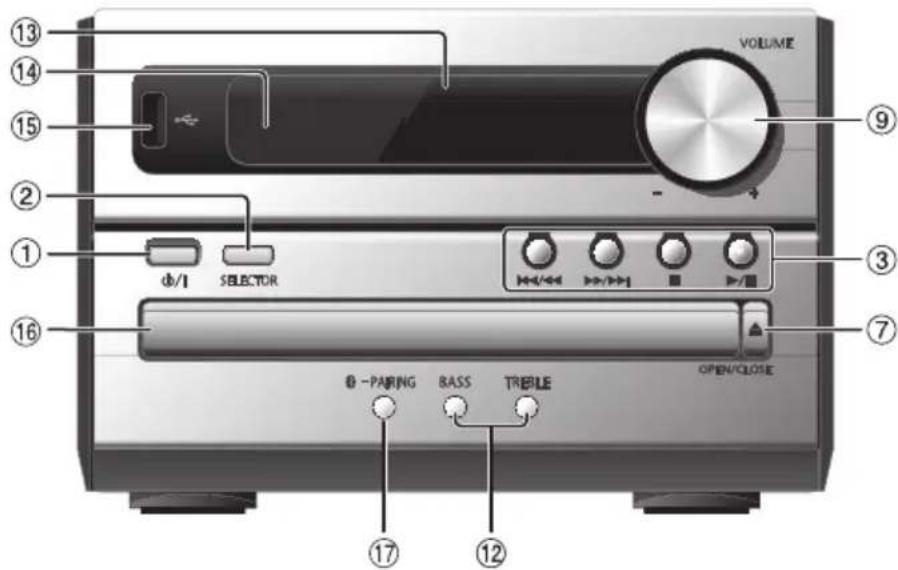

Panoramica dei comandi Eseguire le procedure con il telecomando. È inoltre possibile utilizzare i pulsanti dell’unità principale, qualora siano uguali. A Interruttore di attesa/accensione [`], [1] Premerlo per disporre l’apparecchio nella modalità di attesa o per accenderlo. Durante la modalità di attesa, l’apparecchio continua a consumare una piccola quantità di corrente. B Selezione sorgente audio Sul telecomando: Premere il pulsante corrispondente per selezionare la sorgente. Sull’unità principale: C Comando di riproduzione principale D Visualizzazione del menu di impostazione E Visualizzazione le informazioni di contenuto F Selezionare o confermare opzione G Aprire o chiudere l’alloggiamento disco H Diminuzione della luminosità del pannello del display Per annullare, premere di nuovo il pulsante. I Regolare il livello del volume J Disattivare l’audio Per annullare, premere di nuovo il pulsante. “MUTE” viene annullato quando si regola il volume o quando si spegne il sistema. K Visualizzazione del menu di riproduzione L Selezione degli effetti sonori M Pannello del display N Sensore del telecomando Distanza: Entro circa 7 m Angolazione: Circa 20° in alto e in basso, 30° a sinistra e a destra O Porta USB ( ) P Alloggiamento disco Q Selezionare “BLUETOOTH” come sorgente audio Per avviare l’associazione Bluetooth

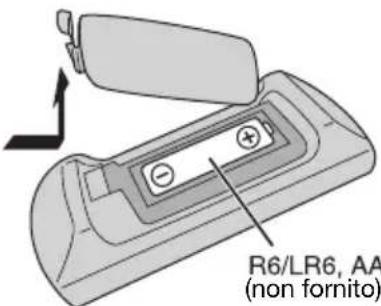

, tenere premuto il pulsante. Preparazione del telecomando Usare batteria alcalina o al manganese. Installare la batteria in modo che le polarità (+ e –) siano allineate con quelle del telecomando. (non fornito) PM254_TQBJ2124.book Page 4 Monday, January 29, 2018 11:08 AM offset printing5 TQBJ2124

Preparazione del supporto multimediale Disco

Premere [CD ] (unità principale: [ OPEN/CLOSE]) per aprire l’alloggiamento del disco.Inserire un disco con l’etichetta rivolta verso l’alto.Premere di nuovo per chiudere l’alloggiamento disco. 2 Premere [USB/CD] per selezionare “CD”. USB 1 Abbassare il volume e collegare il dispositivo USB alla porta USB.Mantenere l’unità principale quando si collega o si scollega il dispositivo USB. 2 Premere [USB/CD] per selezionare “USB”. Nota:Non usare un cavo di estensione USB. Il sistema potrebbe non riconoscere il dispositivo USB collegato con un cavo. Bluetooth

È possibile connettersi e riprodurre un dispositivo audio in modo wireless tramite Bluetooth

Preparativi• Attivare la funzione Bluetooth del dispositivo e avvicinarlo al sistema.• Per i dettagli, leggere le istruzioni per l’uso del dispositivo. █ Associazione di un dispositivo PreparativiSe il sistema è collegato ad un dispositivo Bluetooth

scollegarlo (Z“Disconnessione di un dispositivo”). 1 Premere [ ]. Se viene visualizzato “PAIRING”, procedere al punto 4. 2 Premere [PLAY MENU] per selezionare “PAIRING”. O tenere premuto [ –PAIRING] sull’unità principale finché non viene visualizzato “PAIRING”. Continuare con il punto 4. 3 Premere [R, T] per selezionare “OK? YES”, quindi premere [OK].Viene visualizzato “PAIRING”.Per annullare, selezionare “OK? NO”. 4 Selezionare “SC-PM254” dal menu Bluetooth

del dispositivo.L’indirizzo MAC (ad esempio, 6C:5A:B5:B3:1D:0F) potrebbe essere visualizzato prima di “SC-PM254”.Se viene richiesta la passkey, digitare “0000” o “1234”.Il dispositivo si connette automaticamente al sistema al termine dell’associazione.Viene visualizzato il nome del dispositivo collegato per alcuni secondi.Nota:È possibile associare fino a 8 dispositivi con questo sistema. Se si associa un 9º dispositivo, il dispositivo non utilizzato per un periodo di tempo superiore viene sostituito. █ Collegamento di un dispositivo PreparativiSe il sistema è collegato ad un dispositivo Bluetooth

scollegarlo (Z“Disconnessione di un dispositivo”). 1 Premere [ ]. Viene visualizzato “BLUETOOTH READY”. 2 Selezionare “SC-PM254” dal menu Bluetooth

del dispositivo.Viene visualizzato il nome del dispositivo collegato per alcuni secondi. 3 Avviare la riproduzione sul dispositivo. Nota:• Un dispositivo deve essere associato per effettuare la connessione.• Questo sistema può connettersi ad un solo dispositivo per volta.• Quando si seleziona “BLUETOOTH” come sorgente, il sistema cerca di connettersi automaticamente all’ultimo dispositivo collegato. █ Disconnessione di un dispositivo 1 Premere [ ]. 2 Premere ripetutamente [PLAY MENU] per selezionare “DISCONNECT?”. 3 Premere [R, T] per selezionare “OK? YES”, quindi premere [OK].Viene visualizzato “BLUETOOTH READY”.Per annullare, selezionare “OK? NO”.Uso dell’unità principaleTenere premuto [ –PAIRING] finché non viene visualizzato “PAIRING”.Nota:Un dispositivo viene disconnesso quando:• Selezionare un’altra sorgente.• Si sposta il dispositivo fuori dalla distanza massima.• Disattiva la trasmissione Bluetooth del dispositivo.• Si spegne il sistema o il dispositivo. Dispositivo USB (non fornito) ITALIANO PM254_TQBJ2124.book Page 5 Monday, January 29, 2018 11:08 AM offset printing6 TQBJ2124

Riproduzione multimediale I seguenti contrassegni indicano la disponibilità della funzione. Riproduzione principale

Nota:A seconda del dispositivo Bluetooth , alcune operazioni potrebbero non funzionare. Visualizzazione delle informazioni disponibili

È possibile visualizzare le informazioni disponibili sul pannello del display. Premere [DISPLAY]. Nota:• Caratteri massimi visualizzabili: circa 32• Questo sistema supporta ID3 tag versione 1.0, 1.1 e 2.3.• I dati di testo non supportati dal sistema possono apparire in modo differente.• Esempio: Visualizzazione dell’album MP3 e del numero di brano. Menu di riproduzione CD USB 1 Premere ripetutamente [PLAY MENU] per selezionare “PLAYMODE” o “REPEAT”. 2 Premere [R, T] per selezionare l’impostazione, quindi premere [OK]. Nota:• Durante la riproduzione casuale, non si può saltare ai brani già riprodotti.• Quando si apre l’alloggiamento del disco, l’impostazione viene annullata. CD : CD-R/RW in formato CD-DA o con file MP3. USB : Dispositivo USB con file MP3. BLUETOOTH : Dispositivo Bluetooth

Riprodurre Premere [4/9]. Arresto Premere [8]. USB La posizione è memorizzata. Viene visualizzato “RESUME”. Premere di nuovo per arrestare completamente. Pausa Premere [4/9]. Premere di nuovo per continuare la riproduzione. Salto Premere [2/3] o [5/6] per saltare il brano. CD USB Premere [R, T] per saltare l’album MP3. Ricerca Tenere premuto [2/3] o [5/6]. Numero album Numero del brano PLAYMODE OFF PLAYMODE Annullare l’impostazione. 1-TRACK 1TR Riprodurre un brano selezionato. Premere [2/3] o [5/6] per selezionare il brano. 1-ALBUM 1ALBUM Riprodurre un album MP3 selezionato. Premere [R, T] per selezionare l’album MP3. RANDOM RND Riprodurre tutti i brani in ordine casuale. 1-ALBUM RANDOM 1ALBUM RND Riprodurre in ordine casuale tutti i brani di un album MP3 selezionato. Premere [R, T] per selezionare l’album MP3. REPEAT OFF REPEAT Annullare l’impostazione. ON REPEAT Ripetizione della riproduzione. PM254_TQBJ2124.book Page 6 Monday, January 29, 2018 11:08 AM offset printing7 TQBJ2124

Modalità di collegamento BLUETOOTH È possibile cambiare la modalità di collegamento in base al tipo di connessione.PreparativiSe il sistema è collegato ad un dispositivo Bluetooth

scollegarlo (Z“Disconnessione di un dispositivo”). 1 Premere ripetutamente [PLAY MENU] per selezionare “LINK MODE”. 2 Premere [R, T] per selezionare la modalità, quindi premere [OK].Nota:Selezionare “MODE 1” se il suono interrotto. Livello di ingresso BLUETOOTH È possibile modificare l’impostazione del livello di ingresso se il livello di ingresso audio della trasmissione Bluetooth è troppo basso. 1 Premere ripetutamente [PLAY MENU] per selezionare “INPUT LEVEL”. 2 Premere [R, T] per selezionare il livello, quindi premere [OK].Nota:Selezionare “LEVEL 0” se il suono distorto. █ Nota sui disco

• Questo sistema è in grado di riprodurre CD-R/RW con contenuto in formato CD-DA o MP3.• Prima di riprodurlo, finalizzare il disco sul dispositivo con cui è stato registrato.• Alcuni CD-R/RW potrebbero non essere riprodotti a causa delle condizioni della registrazione. █ Nota sul dispositivo USB

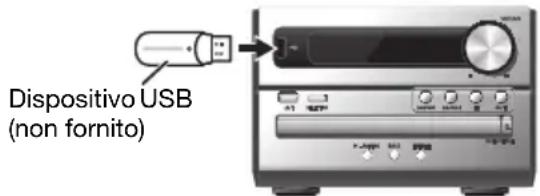

• Il sistema supporta USB 2.0 ad alta velocità.• Il sistema è in grado di supportare dispositivi USB fino a 32 GB.• È supportato solo il file system FAT 12/16/32. █ Nota sul file MP3
• I file sono definiti come brani e le cartelle sono definite come album.• I brani devono avere l’estensione “.mp3” o “.MP3”.• I brani non saranno riprodotti necessariamente nell’ordine in cui sono stati registrati.• Alcuni file potrebbero non funzionare a causa delle dimensioni del settore.File MP3 su disco• Il sistema può eseguire l’accesso ad un massimo di:– 255 album (compresa la cartella principale)– 999 brani– 20 sessioni• I dischi devono essere conformi al livello 1 o 2 ISO9660 (eccetto per i formati lunghi).File MP3 su dispositivo USB• Il sistema può eseguire l’accesso ad un massimo di:– 800 album (compresa la cartella principale)– 8000 brani– 999 brani in un albumMODE 1 Enfasi sulla connettività.MODE 2 (predefinita)Enfasi sulla qualità del suono. (predefinita) ITALIANO PM254_TQBJ2124.book Page 7 Monday, January 29, 2018 11:08 AM offset printing8 TQBJ2124

Radio PreparativiPremere [RADIO] per selezionare “FM”. Sintonizzazione manuale 1 Premere ripetutamente [PLAY MENU] per selezionare “TUNEMODE”. 2 Premere [R, T] per selezionare “MANUAL”, quindi premere [OK]. 3 Premere [2/3] o [5/6] per sintonizzarsi sulla stazione.Per la sintonizzazione automatica, tenere premuto il pulsante finché la frequenza non inizia a cambiare rapidamente.“STEREO” si visualizza quando si riceve una trasmissione stereo. Preselezione di memoria È possibile preselezionare fino a 30 stazioni FM.█ Preselezione automatica 1 Premere [PLAY MENU] per selezionare “A.PRESET”. 2 Premere [R, T] per selezionare l’impostazione, quindi premere [OK].Il sintonizzatore preseleziona nei canali tutte le stazioni che può ricevere in ordine ascendente.Per annullare, premere [8].█ Preselezione manuale 1 Premere ripetutamente [PLAY MENU] per selezionare “TUNEMODE”. 2 Premere [R, T] per selezionare “MANUAL”, quindi premere [OK]. 3 Premere [2/3] o [5/6] per sintonizzarsi sulla stazione. 4 Premere [OK]. 5 Premere [R, T] per selezionare un numero preselezionato, quindi premere [OK].Ripetere i punti da 3 a 5 per preselezionare altre stazioni.La nuova stazione sostituisce la stazione che occupa lo stesso numero preselezionato.█ Selezione di una stazione di preselezione 1 Premere ripetutamente [PLAY MENU] per selezionare “TUNEMODE”. 2 Premere [R, T] per selezionare “PRESET”, quindi premere [OK]. 3 Premere [2/3] o [5/6] per selezionare la stazione preselezionata. Migliorare la qualità dell’audio 1 Premere ripetutamente [PLAY MENU] per selezionare “FM MODE”. 2 Premere [R, T] per selezionare “MONO”, quindi premere [OK].Per annullare, selezionare “STEREO”.Anche “MONO” viene cancellato quando si cambia la frequenza.Per memorizzare l’impostazioneContinuare con il punto 4 di “Preselezione manuale”. Controllo dello stato di segnale Premere ripetutamente [DISPLAY] per selezionare “FM STATUS”. Trasmissioni RDS Questo sistema può visualizzare i dati di testo trasmessi dal sistema di dati radio (RDS) disponibile in alcune aree.Premere [DISPLAY].Nota:RDS potrebbe non essere disponibile se la ricezione è debole.LOWEST La sintonizzazione inizia dalla frequenza più bassa.CURRENT La sintonizzazione inizia dalla frequenza corrente.FM – – – – Le segnale FM è in mono.Il sistema non è sintonizzato su una stazione.FM ST Le segnale FM è in stereo.FM MONO “MONO” viene selezionato come “FM MODE”.PS Nome servizio programmaPTY Tipo di programmaFREQ Frequenza PM254_TQBJ2124.book Page 8 Monday, January 29, 2018 11:08 AM offset printing9 TQBJ2124

DAB+ PreparativiPremere [RADIO] per selezionare “DAB+”.Nota:Se si seleziona “DAB+” per la prima volta, il sistema si sintonizza automaticamente. Sintonizzazione manuale 1 Premere ripetutamente [PLAY MENU] per selezionare “MANUAL SCAN”. 2 Premere [R, T] per selezionare il blocco di frequenza, quindi premere [OK].Se non si rileva alcuna stazione, viene visualizzato “SCAN FAILED”.Regolare l’antenna e riprovare.Sintonizzazione automatica 1 Premere [PLAY MENU] per selezionare “AUTOSCAN”, quindi premere [OK].Viene visualizzato “START?”. 2 Premere [OK] per cominciare la sintonizzazione. Viene visualizzato “DAB AUTO SCAN”.Se non si rileva alcuna stazione, viene visualizzato “SCAN FAILED”.Effettuare la sintonizzazione manuale.Nota:Dopo aver effettuato la sintonizzazione automatica, le frequenze preselezionate vengono cancellate. Preselezione di memoria È possibile preselezionare fino a 20 stazioni. 1 Premere ripetutamente [PLAY MENU] per selezionare “TUNEMODE”. 2 Premere [R, T] per selezionare “STATION”, quindi premere [OK]. 3 Premere [2/3] o [5/6] per sintonizzarsi sulla stazione. 4 Premere [OK]. 5 Premere [R, T] per selezionare un numero preselezionato, quindi premere [OK].Ripetere i punti da 3 a 5 per preselezionare altre stazioni.La nuova stazione sostituisce la stazione che occupa lo stesso numero preselezionato.Nota:Non è possibile preselezionare una stazione, se la stazione non viene trasmessa o se si è selezionato un servizio secondario.█ Selezione di una stazione di preselezione 1 Premere ripetutamente [PLAY MENU] per selezionare “TUNEMODE”. 2 Premere [R, T] per selezionare “PRESET”, quindi premere [OK]. 3 Premere [2/3] o [5/6] per selezionare la stazione preselezionata. Servizio secondaria È possibile ascoltare servizi secondari quando viene visualizzato “ ”. 1 Premere ripetutamente [PLAY MENU] per selezionare “DAB SECONDARY”. 2 Premere [R, T] per selezionare il servizio secondaria, quindi premere [OK].Per annullare, selezionare “PRIMARY”.Nota:Quando si selezionano altre stazioni, l’impostazione viene annullata. Visualizzazione delle informazioni disponibili È possibile visualizzare le seguenti informazioni disponibili sul pannello del display:• Informazioni sulla trasmissione DAB• Tipo di programma• Etichetta insieme•Frequenza

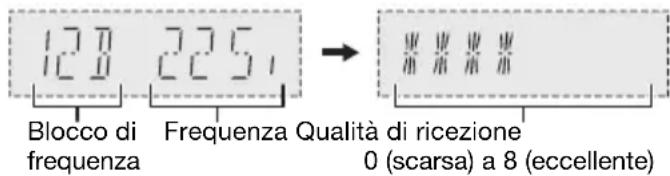

• Ora Premere [DISPLAY]. Controllo della qualità di segnale È possibile controllare la qualità del segnale quando si regola l’antenna. 1 Premere ripetutamente [PLAY MENU] per selezionare “SIGNAL QUALITY”, quindi premere [OK].Viene visualizzato il blocco di frequenza, seguito dalla qualità di ricezione.Per selezionare altri blocchi di frequenza, premere [R, T]. 2 Premere di nuovo [OK] per uscire. Regolazione automatica dell’orologio È possibile impostare l’aggiornamento automatico dell’orologio. 1 Premere ripetutamente [PLAY MENU] per selezionare “AUTO CLOCK ADJ”. 2 Premere [R, T] per selezionare “ON ADJUST”, quindi premere [OK].Per annullare, selezionare “OFF ADJUST”. Blocco di frequenzaFrequenza Qualità di ricezione0 (scarsa) a 8 (eccellente) ITALIANO PM254_TQBJ2124.book Page 9 Monday, January 29, 2018 11:08 AM offset printing10 TQBJ2124

Orologio e timer Impostazione dell’orologio Questo è un orologio con formato a 24 ore. 1 Premere ripetutamente [SETUP] per selezionare “CLOCK”. 2 Premere [R, T] per impostare l’ora, quindi premere [OK]. Per controllare l’ora Premere ripetutamente [SETUP] per selezionare “CLOCK”, quindi premere [OK]. In modalità di attesa, premere [DISPLAY]. Nota:Ripristinare l’orologio regolarmente per mantenerne la precisione. Timer di sospensione Il timer di sospensione spegne il sistema una volta trascorso il tempo impostato. 1 Premere [SETUP] per selezionare “SLEEP”. 2 Premere [R, T] per selezionare l’impostazione (in minuti), quindi premere [OK]. Per annullare, selezionare “OFF”. Nota:• Il tempo residuo viene sempre visualizzato sul display. Il display cambia temporaneamente quando si eseguono altre operazioni.• Il timer di sospensione può essere utilizzato insieme al timer di riproduzione.• Il timer di sospensione ha sempre la precedenza. Accertarsi che le impostazioni dei timer non si sovrappongano. Timer di riproduzione (Eccetto sorgente Bluetooth

È possibile impostare il timer in maniera che l’unità si accenda a una data ora per funzionare come sveglia. Preparativi Impostare l’orologio. 1 Premere ripetutamente [SETUP] per selezionare “TIMER ADJ”. 2 Premere [R, T] per impostare l’ora di inizio, quindi premere [OK]. 3 Ripetere il punto 2 per impostare l’ora della fine. 4 Premere [R, T] per selezionare la sorgente da riprodurre, quindi premere [OK]. Per avviare il timer 1 Premere ripetutamente [SETUP] per selezionare “TIMER SET”. 2 Premere [R, T] per selezionare “SET”, quindi premere [OK]. Viene visualizzato “#”. Per annullare, selezionare “OFF”. Il sistema deve essere spento per permettere al timer di funzionare. Per controllare l’impostazione Premere ripetutamente [SETUP] per selezionare “TIMER ADJ”, quindi premere [OK]. In modalità di attesa, premere due volte [DISPLAY]. Nota:• Il timer si avvia a basso volume e aumenta gradualmente fino al livello preimpostato.• Il timer si accende ogni giorno all’ora impostata se è attivato.• Se si spegne e riaccende il sistema mentre il timer è in funzione, il timer non si arresta all’ora della fine. PM254_TQBJ2124.book Page 10 Monday, January 29, 2018 11:08 AM offset printing11 TQBJ2124

Effetti sonori 1 Premere ripetutamente [SOUND] per selezionare l’effetto sonoro. 2 Premere [R, T] per selezionare l’impostazione, quindi premere [OK]. Altri Spegnimento automatico Il sistema si spegne automaticamente se non viene utilizzato per 20 minuti. 1 Premere ripetutamente [SETUP] per selezionare “AUTO OFF”. 2 Premere [R, T] per selezionare “ON”, quindi premere [OK].Per annullare, selezionare “OFF”.Nota:Questa funzione non è disponibile quando la sorgente è DAB+, radio o quando è connesso un dispositivo Bluetooth

La funzione si attiva automaticamente sul sistema quando si stabilisce una connessione Bluetooth da un dispositivo associato. 1 Premere ripetutamente [SETUP] per selezionare “BLUETOOTH STANDBY”. 2 Premere [R, T] per selezionare “ON”, quindi premere [OK].Per annullare, selezionare “OFF”. Aggiornamento software Periodicamente, Panasonic può rilasciare software aggiornato per questa unità per aggiungere o migliorare il funzionamento di una determinata funzione. http://panasonic.jp/support/global/cs/(Questo sito è solo in inglese.) █ Controllo della versione software 1 Premere ripetutamente [SETUP] per selezionare “SW VER.”, quindi premere [OK].Viene visualizzata la versione software. 2 Premere di nuovo [OK] per uscire. PRESET EQ “HEAVY” (predefinita), “SOFT”, “CLEAR”, “VOCAL” o “FLAT”BASS –4 a +4 (predefinita: 0)Uso dell’unità principale1. Premere [BASS].

2. Premere [2/3] o [5/6].

Nota:Questa impostazione possono cambiare quando si seleziona l’impostazione PRESET EQ.TREBLE –4 a +4 (predefinita: 0)Uso dell’unità principale1. Premere [TREBLE].

Nota:Questa impostazione possono cambiare quando si seleziona l’impostazione PRESET EQ.D.BASS “ON D.BASS” (predefinita) o “OFF D.BASS”SURROUND “ON SURROUND” o “OFF SURROUND” (predefinita) ITALIANO PM254_TQBJ2124.book Page 11 Monday, January 29, 2018 11:08 AM offset printing12 TQBJ2124

Risoluzione dei problemi Prima di chiamare il tecnico per la riparazione, procedere con la seguente verifica. In caso di dubbi su alcuni punti da controllare o se i rimedi indicati non risolvono il problema, rivolgersi al rivenditore per ulteriori istruzioni. █ Problemi comuni L’unità non funziona.• La dispositivo di sicurezza è stata attivata. Agire come segue:

1. Premere [1] sull’unità principale per portare l’unità in

modalità di attesa. Se l’unità non passa in modalità di attesa,– Tenere premuto il pulsante per un minimo di 10 secondi. O,– Scollegare il cavo di alimentazione CA e ricollegarlo.

2. Premere di nuovo [1] per accendere l’unità. Se il

problema persiste, rivolgersi al rivenditore.Non è possibile effettuare alcuna operazione con il telecomando.• Verificare che la batteria sia installata correttamente.Suono distorto o nessun suono.• Regolare il volume del sistema.• Spegnere il sistema, individuare e correggere la causa, quindi accenderlo nuovamente. Tale situazione può derivare dal sovraccarico dei diffusori a causa di eccessivo volume o potenza e dall’uso del sistema in un ambiente molto caldo.Si sente un ronzio durante la riproduzione.• Cavo di alimentazione CA o lampada a fluorescenza vicini ai cavi. Tenere gli altri apparecchi e cavi lontano dai cavi di questo sistema. █ Disco Display visualizzato non correttamente.La riproduzione non si avvia.• Il disco non è stato inserito correttamente. Inserirlo correttamente.• Il disco è sporco. Pulire il disco.• Sostituire il disco se è graffiato, ondulato o non conforme agli standard.• Vi è condensa. Far asciugare il sistema per 1/2 ore. █ USB Impossibile leggere il dispositivo USB o i contenuti.• Il formato del dispositivo USB o i suoi contenuti non sono compatibili con il sistema.• I dispositivi USB con capacità di archiviazione di oltre 32 GB potrebbero non funzionare in alcune condizioni.Il dispositivo USB funziona lentamente.• La lettura del dispositivo USB di grandi dimensioni o dotato di una capacità di archiviazione elevata richiede più tempo.Il tempo trascorso visualizzato è differente dal tempo di riproduzione effettivo.• Trasferire i dati ad un altro dispositivo USB o effettuare il backup dei dati e riformattare il dispositivo USB. █ Radio/DAB+ Suono distorto.• Usare un’antenna esterna opzionale. L’antenna deve essere installata da un tecnico competente.Si sentono dei rumori tipo battiti.• Spegnere il televisore o allontanarlo dal sistema.• Allontanare i telefoni cellulari dall’unità in caso di interferenza. █ Bluetooth

Non è possibile effettuare l’associazione.• Verificare le condizioni del dispositivo Bluetooth

• Il dispositivo è fuori dalla distanza di comunicazione di 10 m. Avvicinare il dispositivo al sistema.Non è possibile connettere il dispositivo.• L’associazione del dispositivo non è stata completata correttamente. Effettuare di nuovo l’associazione.• L’associazione del dispositivo sia stata sostituita. Effettuare di nuovo l’associazione.• Questo sistema potrebbe non connettersi ad un altro dispositivo. Scollegare l’altro dispositivo e cercare di associare di nuovo il dispositivo.Il dispositivo è connesso, ma non è possibile sentire l’audio dal sistema.• Per alcuni dispositivi Bluetooth integrati, è necessario impostare manualmente l’uscita audio su “SC-PM254”. Per i dettagli, leggere le istruzioni per l’uso del dispositivo.L’audio dal dispositivo è interrotto.• Il dispositivo è fuori dalla distanza di comunicazione di 10 m. Avvicinare il dispositivo al sistema.• Rimuovere tutti gli ostacoli tra il sistema e il dispositivo.• Altri dispositivi che usano la banda di frequenza 2,4 GHz (router wireless, forni a microonde, cordless, ecc.) causano interferenze. Avvicinare il dispositivo al sistema e allontanarlo da altri dispositivi.• Selezionare “MODE 1” per una comunicazione stabile.L’immagine e l’audio riprodotti non sono sincronizzati.• Riavviare l’app di riproduzione del dispositivo. █ Display dell’unità principale “--:--”• Il cavo di alimentazione CA è stato collegato per la prima volta o recentemente si è verificata una interruzione di corrente. Impostare l’orologio. ADJUST CLOCK”• L’orologio non è impostato. Regolare l’orologio. ADJUST TIMER”• Il timer di riproduzione non è impostato. Regolare il timer di riproduzione. AUTO OFF”• Il sistema non è stato utilizzato per circa 20 minuti e si spegnerà tra un minuto. Per annullare, premere un pulsante. ERROR”• È stata effettuata un’operazione errata. Leggere le istruzioni e riprovare. PM254_TQBJ2124.book Page 12 Monday, January 29, 2018 11:08 AM offset printing13 TQBJ2124 “F61”“F77”• Scollegare il cavo di alimentazione CA e rivolgersi al rivenditore.

• Verificare il dispositivo Bluetooth

• Scollegare il dispositivo Bluetooth . Spegnere e riaccendere il sistema.

• C’è un problema di alimentazione.• Scollegare il cavo di alimentazione CA e rivolgersi al rivenditore. NODEVICE”• Il dispositivo USB non è collegato. Verificare il collegamento. NO DISC”• Non si è inserito un disco.“NO MEMORY”• Preselezione di memoria DAB non effettuata.“NO PLAY”• Verificare il contenuto. È possibile riprodurre solo il formato supportato.• Il sistema potrebbe presentare anomalie. Spegnere e riaccendere il sistema.“NO SIGNAL”• Impossibile ricevere la stazione. Regolare l’antenna. PLAYERROR”• Si è riprodotto un file MP3 non supportato. Il sistema salterà quel brano e riprodurrà quello successivo. REMOTE 1”“REMOTE 2”• Il telecomando e questa unità usano codici differenti. Cambiare il codice del telecomando.– Quando viene visualizzato “REMOTE 1”, tenere premuti [OK] e [ ] per un minimo di 4 secondi.– Quando viene visualizzato “REMOTE 2”, tenere premuti [OK] e [USB/CD] per un minimo di 4 secondi.“SCAN FAILED”• Non è possibile ricevere stazioni. Regolare l’antenna o effettuare la sintonizzazione manuale. USB OVER CURRENT ERROR”• Il dispositivo USB sta utilizzando troppa corrente. Scollegare il dispositivo USB, spegnere e riaccendere il sistema. –VBR–”• Il sistema non può visualizzare il tempo di lettura restante per i brani a velocità bit variabile (VBR). Codice del telecomando Se un altro apparecchio Panasonic risponde al telecomando di questo sistema, cambiare il codice del telecomando di questo sistema.PreparativiPremere [USB/CD] per selezionare “CD”. █ Per impostare il codice su “REMOTE 2” 1 Tenere premuto [SELECTOR] sull’unità principale e [USB/CD] sul telecomando.Viene visualizzato “REMOTE 2”. 2 Tenere premuti [OK] e [USB/CD] per un minimo di 4secondi. █ Per impostare il codice su “REMOTE 1” 1 Tenere premuto [SELECTOR] sull’unità principale e [ ] sul telecomando.Viene visualizzato “REMOTE 1”. 2 Tenere premuti [OK] e [ ] per un minimo di 4secondi. Reimpostazione della memoria di sistema Se si verifica quanto segue, ripristinare la memoria:• Non c’è risposta alla pressione dei pulsanti.• Si desidera cancellare e ripristinare il contenuto della memoria. 1 Staccare il cavo di alimentazione CA. 2 Tenendo premuto [1] sull’unità principale, collegare di nuovo il cavo di alimentazione CA.Continuare a tenere premuto il pulsante finché non viene visualizzato “– – – – – – – –”. 3 Rilasciare [1]. Tutte le regolazioni tornano a quelle predefinite di fabbrica.È necessario reimpostare il contenuto della memoria. Manutenzione Per pulire il sistema, strofinarlo con un panno morbido e asciutto.• Per pulire il sistema non si devono mai usare alcol, diluenti per vernici o benzina.• Prima di usare un panno trattato chimicamente, leggere attentamente le istruzioni che lo accompagnano. ITALIANO PM254_TQBJ2124.book Page 13 Monday, January 29, 2018 11:08 AM offset printing14 TQBJ2124

• Questo sistema usa la banda di frequenza a 2,4 GHz. Certificazione

• Questo sistema è conforme alle restrizioni delle frequenze e ha ricevuto la certificazione sulla base delle norme sulla frequenza. Pertanto, non è necessaria l’autorizzazione wireless.

• Le azioni di seguito sono punibili per legge: – Smontare o modificare l’unità principale. – Rimuovere le indicazioni sui dati tecnici. Restrizioni sull’uso

• Non si garantisce la trasmissione wireless e/o l’uso con tutti i dispositivi dotati di Bluetooth

• Tutti i dispositivi devono essere conformi agli standard di Bluetooth SIG, Inc.

• In base ai dati tecnici e alle impostazioni di un dispositivo, la connessione potrebbe non riuscire o alcune operazioni potrebbero essere diverse.

• Questo sistema supporta funzioni di protezione Bluetooth

. Tuttavia, in base al sistema operativo e/o alle impostazioni, la potrezione potrebbe non essere sufficiente. Trasmettere i dati in modo wireless a questo sistema con cautela.

• Questo sistema non è in grado di trasmettere dati ad un dispositivo Bluetooth

Distanza di utilizzo

• Usare questo dispositivo ad una distanza massima di 10 m.

• La distanza può diminuire in base all’ambiente, agli ostacoli o alle interferenze. Interferenze da altri dispositivi

• Il sistema potrebbe non funzionare correttamente e potrebbero verificarsi problemi quali disturbi e salti audio a causa di interferenze di onde radio, se questa unità si trova troppo vicino ad altri dispositivi Bluetooth

o dispositivi che utilizzano la banda a 2,4 GHz.

• Il sistema potrebbe non funzionare correttamente se le onde radio di una emittente vicina, ecc. sono eccessive. Destinazione d’uso

• Questo sistema è solo per uso normale e generico.

• Non utilizzare questo sistema accanto ad un’apparecchiatura o in un ambiente sensibili alle interferenze da frequenza radio (ad esempio: aeroporti, ospedali, laboratori, ecc.). Licenze Dichiarazione di conformità (DoC) Con il presente atto, “Panasonic Corporation” dichiara che questo prodotto è conforme ai requisiti base e altre disposizioni applicabili della direttiva 2014/53/UE. I clienti possono scaricare una copia della DoC originale per I nostri prodotti RE dal nostro server DoC: http://www.ptc.panasonic.eu Contatto del Rappresentante Autorizzato: Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsbergring 15, 22525 Hamburg, Germania Panasonic non si assume alcuna responsabilità per dati e/o informazioni che potrebbero danneggiarsi nel corso di una trasmissione wireless. Il marchio denominativo Bluetooth

e i loghi sono marchi registrati di proprietà di Bluetooth SIG, Inc. e qualsiasi utilizzo di tali marchi da parte di Panasonic Corporation è concesso in licenza. Altri marchi e nomi di marchi sono di proprietà dei rispettivi proprietari. Tipo di wireless Banda di frequenza Potenza massima (dBm e.i.r.p.) Bluetooth

2402 – 2480 MHz 4 dBm Smaltimento di vecchie apparecchiature e batterie Solo per l’Unione Europea e Paesi con sistema di riciclaggio Questi simboli sui prodotti, sull’imballaggio, e/o sulle documentazioni o manuali accompagnanti i prodotti indicano che i prodotti elettrici, elettronici e le batterie usate non devono essere buttati nei rifiuti domestici generici. Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti e batterie usate, vi preghiamo di portarli negli appositi punti di raccolta, secondo la legislazione vigente nel vostro Paese. Smaltendoli correttamente, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull’ambiente. Per ulteriori informazioni sulla raccolta e sul riciclaggio, vi preghiamo di contattare il vostro comune. Sono previste e potrebbero essere applicate sanzioni qualora questi rifiuti non siano stati smaltiti in modo corretto ed in accordo con la legislazione nazionale. Nota per il simbolo delle batterie (simbolo sotto): Questo simbolo può essere usato in combinazione con un simbolo chimico; In questo caso è conforme ai requisiti indicati dalla Direttiva per il prodotto chimico in questione. PM254_TQBJ2124.book Page 14 Monday, January 29, 2018 11:08 AM offset printing15 TQBJ2124

Dati tecnici █ Sezione amplificatore Modalità stereo con potenza di uscita RMSCanale anteriore (con entrambi i canali pilotati)10 W per canale (6 Ω), 1 kHz, distorsione armonica totale 10%Potenza modalità stereo RMS totale 20 W █ Sezione sintonizzatore, terminali Memoria preimpostata 30 stazioni FMModulazione di frequenza (FM)Gamma di frequenza Da 87,50 MHz a 108,00 MHz(intervalli di 50 kHz)Terminali antenna 75 Ω (sbilanciati) █ Sezione DAB+ Memorie DAB 20 canaliBanda di frequenza (lunghezza onda)Banda IIIDa 5A a 13F (174,928 MHz a 239,200 MHz)Sensibilità *BER 4x10 Requisiti min. –98 dBmAntenna DAB esternaTerminale Connettore F (75 Ω) █ Sezione disco Dischi utilizzabili (da 8 cm o 12 cm)CD, CD-R/RW (CD-DA, MP3 ) MPEG-1 Layer 3, MPEG-2 Layer 3SceltaLunghezza onda 790 nm (CD) █ Sezione USB Porta USBUSB standard USB 2.0 a velocità massimaSupporto formato file multimediale MP3 (*.mp3)File system del dispositivo USBFAT12, FAT16, FAT32 █ Sezione Bluetooth
