MANUALE UTENTE BEG210 BLACK & DECKER

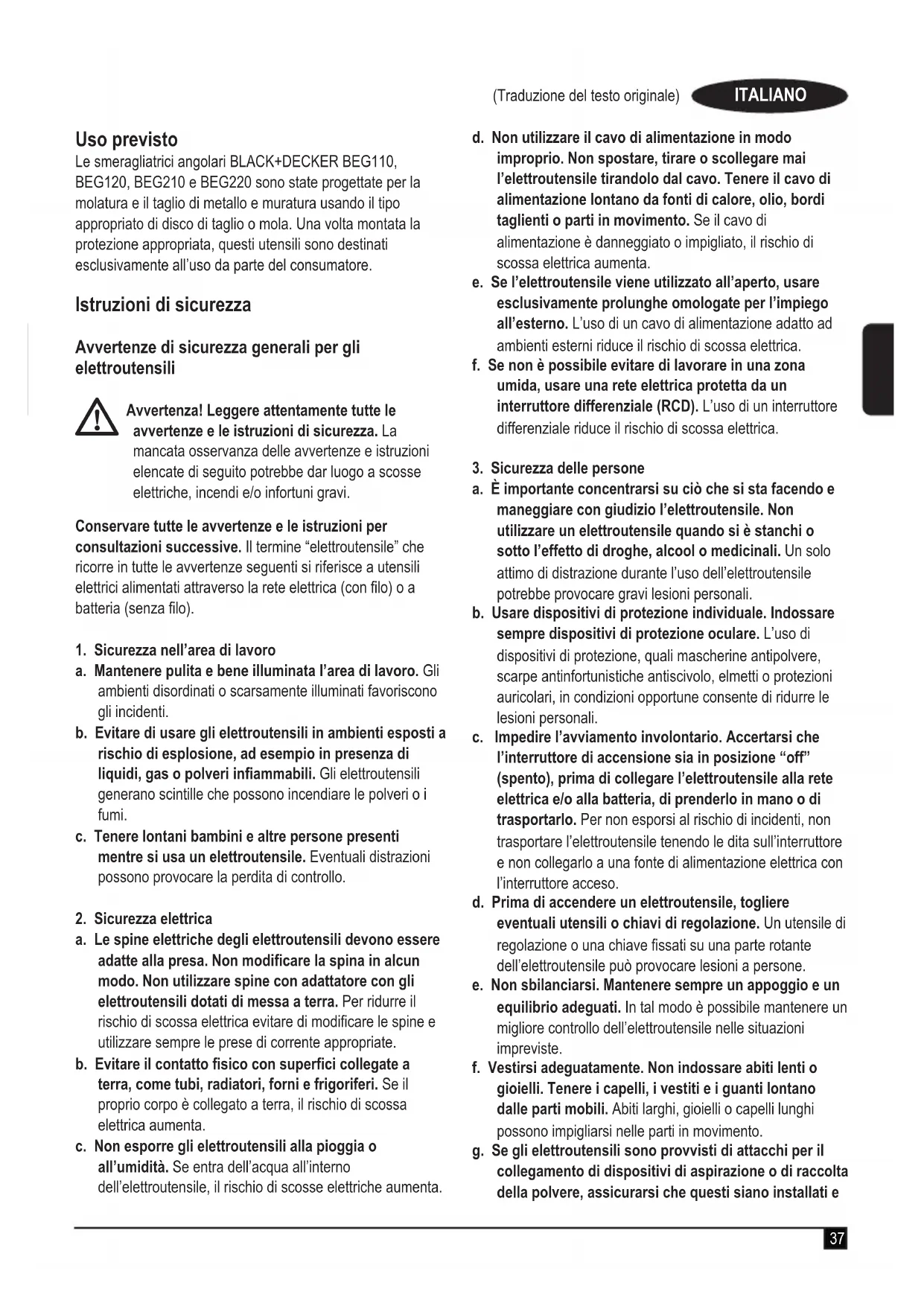

Le smeragliatrici angolari BLACK+DECKER BEG110, BEG120, BEG210 e BEG220 sono state progettate per la molatura e il taglio di metallo e muratura usando il tipo appropriato di disco di taglio o mola. Una volta montata la protezione appropriata, questi utensili sono destinati esclusivamente all'uso da parte del consumatore.

Istruzioni di sicurezza

Avvertenze di sicurezza generali per gli elettroutensili

Avvertenza! Leggere attendamente tutte le avvertenze e le istruzioni di sicurezza. La mancata osservanza delle avvertenze e istruzioni elencate di seguito potrebber dar luogo a scosse elettriche, incendi e/o infortuni gravi.

Conservare tutte le avventenze e le istruzioni per consulazioni successive. Il termine "elettroutensile" che ricorre in tutte le avventenze seguenti si riferisce a utensili elettrici alimentatiattraverso la rete elettrica (con filo) o a batteria (senza filo).

1. Sicurezza nell'area di lavoro
   a. Mantenere pulita e bene illuminata l'area di lavoro. Gli ambienti disordinati o scarsamente illuminati favoriscono gli incidenti.
   b. Evitare di usare gli elettroutensili in ambienti esposti a rischio di esplosione, ad esempio in presenza di liquidi, gas o polveri infiammabili. Gli elettroutensili generano scintille che possono incendiare le polveri o i fumi.
   c. Tenere lontani bambini e altre persone presente quando si usa un elettROUTensile. Eventuali distrazioni potso sono provocare la perdita di controllo.
2. Sicurezza elettrica
   a. Le spine elettriche degli elettroutensili devono essere adatte alla presa. Non modificare la spina in alcun modo. Non utilizzato spine con adattatore con gli elettroutensili dotati di messa a terra. Per ridurre il rischio di scossa elettrica evitare di modificare le spine eutilizzato sempre le prese di corrente appropriate.
   b. Evitare il contatto fisico con superfici collegate a terra, come tubi, radiatori, forn i frigoriferi. Se il proprio corpo è collegato a terra, il rischio di scossa elettrica aumento.
   c. Non esporre gli elettroutensili alla pioggia o all'umidità. Se entra dell'acqua all'interno dell'elettroutensile, il rischio di scosse elettriche aumenta.

d. Non utilizzato il cavo di alimentazione in modo improprio. Non spostare, tirare o scollegare mai l'elettROUTensile tirandolo dal cavo. Tenere il cavo di alimentazione lontano da fonti di calore, olio, bordi taglienti o parti in movimento. Se il cavo di alimentazione è danneggiato o impigliato, il rischio di scossa elettrica aumenta.
e. Se l'elettROUTENSILE viene utilizzato all'aperto, usare esclusivamente prolonghe omologate per l'impiego all'esterno. L'uso di un cavo di alimentazione adatto ad ambienti esterni riduce il rischio di scossa elettrica.
f. Se non è possibile evitare di lavorare in una zona umida, usare una rete elettrica protetta da un interruptore differenziale (RCD). L'uso di un interruptore differenziale riduce il rischio di scossa elettrica.
3. Sicurezza delle persone
a. É importante concentrarsi su cui che si sta facendo e maneggiare con giudizio l'elettROUTensile. Non utilizzare un elettROUTensile quando si è stanchi o quello l'effetto di droghe, alcool o medicinali. Un solo attimo di disturazione durante l'uso dell'elettROUTensile potrebbe provocare gravi lesioni personali.
b. Usare dispositivi di protezione individuale. Indossare sempre dispositivi di protezione oculare. L'uso di dispositivi di protezione, quali mascherine antipolvere, scarpe antinfortunistiche anticiscivolo, elmetti o protezioni auricolari, in condizioni opportune consente di ridurre le lesions personali.
c. Impedire l'avviamento involontario. Accertarsi che l'interruttore di accensione sia in posizione "off" (spento), prima di collegare l'eletroutensile alla rete elettrica e/o alla batteria, di prenderlo in mano o di trasportarlo. Per non esporsi al rischio di incidenti, non trasportare l'eletroutensile tenendo le dita sull'interruttore e non collegarlo a una fonte di alimentazione elettrica con l'interruttore acceso.
d. Prima di accendere un eletttroutensile, togliere eventuali utensili o chiavi di regolazione. Un utensile di regolazione o una chiave fissati su una parte rotante dell'eletttroutensile cui provocare lesioni a persona.
e. Non sbilanciarsi. Mantenere sempre un appoggio e un equilibrio adeguati. In tal modo è possible Maintainere un migliorare controlo dell'elettroutensile nelle situazioni impreviste.
f. Vestirsi adeguatamente. Non indossare abiti lenti o gioielli. Tenere i capelli, i vestiti e i guanti lontano delle parti mobili. Abiti larghi, gioielli o capelli lunghi possono impigliarsi nelle parti in movimento.
g. Se gli elettroutensili sono provvisti di attacchi per il collegamento di dispositivi di aspirazione o di raccolta della polvere, assicurarsi che questi siano installati e

utilizzati correttamente. La raccolta della polvere più ridurre i pericoli legati a quest'ultima.

4. Uso e cura dell'elettroutensile

a. Non sovraccaricare I'eeltroutensile. Utilizzar I'eeltroutensile adatto per il lavoro da esegu
L'electrontroutensile correto funzionera meglio e in modo più sicuro, seutilizzato alla velocità per cui è stato progettato.
b. Non utilizzato l'eeltroutensile se l'interruttore è difettoso. Qualsiasi eeltroutensile che non possa essere controllato tramite l'interruttore è pericoloso e delve essere riparato.
c. Scollegare la spina alla presa di corrente e/o il pacco batteria dall'elettroutensile prima di regolarlo, sostituirne gli accessori o riporlo in magazzino.
Queste misure di sicurezza preventive riducono il rischio di azionare accidentally l'elettROUTensile.
d. Quando non vengono usati, gli eletttroutensili devono essere custoditi fuori alla portata dei bambini. Non consentire l'uso dell'eletttroutensile a persona inesperte o che non abbiano fatto le presenti istruzioni d'uso. Gli eletttroutensili sono pericolosi in mano a persona inesperte.
e. Sottoporre gli eletttroutensili a regolare manutenzione. Verificare che le parti mobili siano correttamente allineate e non inceppate, che non vi siano componenti rotti e che non sussistano altre condizioni che possono compensettere il funzionamento dell'eletttroutensile. Se danneggiato, far riparare l'eletttroutensile prima dell'uso. Molti incidenti sono provocati da eletttroutensili non sottoposti a corretta manutenzione.
f. Mantenere affiliati e puliti gli utensili da taglio. La manutenzione corretta degli utensili da taglio con bordi affiliati riduce le probabilità di inceppamento e ne facilità il controllo.
g. Utilizzare l'electroutensile, gli accessori, le punte, ecc. in conformità alle presenti istruzioni, tenendoiconto delle condizioni operative e del lavoro da eseguire.
L'utilizzo dell'elettrotensile per impieghi diversi da quelli previsti potò dare luogo a situazioni di pericolo.

5. Assistenza

a. Fare ripareare l'eletttroutensile esclusivamente da personale specializzato e solo utilizzando pezzi di ricambio originali. In quello modo sare possibile mantenere la sicurezza dell'eletttroutensile.

Altre avverenze di sicurezza riguardanti gli elettroutensili

Avvertenza! Avvertenze di sicurezza comuni aggintive per operazioni di smerigliatura,

sabbiatura, spazzolatura metallica, lucidatura o taglio abrasivo:

Questo elettROUTensile è stato progettato per funzionare come smerigliatrice, levigatrice, spazzola in acciaio, lucidatrice o utensile da taglio. Leggere attendamente tutte le avventenze, istruzioni, illustrazioni e specifiche fornite con l'apparato. La mancata osservanza delle istruzioni seguenti potà dar luogo a scossa elettrica, incendio e/ o lesioni gravi.
L'ecuzione di lavorazioni per le quali l'apparato non è stato progettato comporta dei rischi e può causare lesioni personali.
Non utilizzato accessori non progettati appositamente o non consigliati dal produttore per questo tipo di apparato. Anche se un accessorio può essere collegato all'apparato,cision non ne garantisce la sicurezza di utilizzo.
La velocità nominale dell'accessorio deve essere parialmeno a quella massima indicata sull'apparato. Gliaccessori fattifunzionare a una velocità superiore rispettoa quella nominale possono rompersi e disintegrarsi.
Il diametro esterno e lo spessore dell'accessorio devono rientare nel valore della capacité nominale dell'eletttroutensile. Gli accessori di misura sbagliata non possono essere protetti o controllati in modo adeguato.
L'attacco filettato degli accessori deve corrispondere alla filettatura dell'alberino della smerigliatrice. Per gli accessori montatitramite flange, il foro dell'albero dell'accessorio deve corrispondere al diametro di posizionamento della flangia. Gli accessori che non corrispondono alla struttura di montaggio dell'apparato non mantengono I'equilibrio, vibrano eccessivamente e possono causare la perdita di controllo.
Non usare accessori danneggiati. Prima di agli utilizzato controllare gli accessori affinché sui dischi abrasivi non vi siano scheggliature e lesioni, non siano presenti crepe o segni eccessivi di usura sul platorello, che le spazzole metalliche non abbiano filamenti metallici staccati o spezzati. Se l'apparato o l'accessorio è caduto, verificare eventuali danni o installare un accessorio non danneggiato. Dopao aver ispezionato e installato un accessorio, far funzionare l'elettROUTensile alla velocità massima a vuoto per un minuto. Gli accessori danneggiati normalmente si rompono durante QUESTa fase di verifica.
Usare l'equipaggio di protezione personale. A seconda delle lavorazioni, utilizzare una mascheria o occhiali di protezione. Se opportuno, indossare una mascherina antipolvere, protezioni acustiche, quanti e un grembiule da lavoro in grado di arrestare frammenti abrasivi o di lavorazione di piccole dimensioni. La protezione oculare deve impedire a detriti volanti generati dalle varie lavorazioni di raggiungere gli occhi. La mascherina antipolvere o il respiratore devono

essere in grado di filtrare le particelle generate dall'operazione eseguita. L'esposizione prolongata a rumori di alta intensità cui causare la perdita dell'udito.

Mantenere gli osservatori a una distanza di sicurezza dall'area di lavoro. Chiunque acceda alla zona di lavoro deve indossare abbligiamo di protezione adeguato. Frammenti del pezzo da lavorare o di un accessorio rotto possono volare via e causare lesioni al di la dell'immediata area di lavoro.
Sostenere l'apparato siftanto con supporti aventi superfici isolanti quando si eseguono lavorazioni in cui la parte tagliente potrebbe toccare cavi elettrici nascosti o il cavo di alimentazione dell'accessorio di taglio. Gli accessori da taglio che vengono a contatto con un cavo sotto tensione trasmettono la corrente elettrica although alle parti metalliche esposte dell'apparato e possono provocare la folgorazione dell'operatore.
Usare Morse o altri metodi pratici per fissare e sostenere il pezzo in lavorazione su una piattaforma stabile. Tenere il pezzo in lavorazione con le mani o contro il corpo non ne assicura la stabilità e potrebbe comportare la perdita di controllo.
Posizione are il cavo lontano dall'accessorio rotante. In caso di perdita di controllo, il cavo cui assere tagliato o impigliato e potrebbe ave una forza tale da trascinare la mano o il braccio dell'operaatore verso l'accessorio rotante.
Non appoggiare mai l'apparato finché l'accessorio non si sua completeness arrestato. L'accessorio rotante potrebbe fare presa sulla superficie e trascinare l'apparato facendone perdere il controllo.
Non azionare l'apparato quando lo si trasporta a bianco. Un contatto accidentale con l'accessorio rotante cui do farlo impigliare ai vestiti e trascinarlo verso il corpo dell'operatore.
Pulire regolarmente le prese d'aria dell'apparato. La ventola del motore cui attirare la polvere all'interno dell'alloggiamo e l'accumulo eccessivo di metallo polverizzato cui causare pericoli elettrici.
Non utilizzato l'apparato vicino a materiali inflammabili. Le scintille posso far prendere fuoco ai materiali.
Non utilizzato accessori che richiedono refrigeranti liquidi. L'utilizzo di acqua o altri liquidi refrigeranti cui provocare elettrocuzione o scousse elettriche.

Note: Il suddetto avviso non è inteso per gli elettroutensili progettati in modo specifico per essere usati con un impianto a base di liquido.

Contraccolpi e avvisi in merito

Il rimbalzo è una reazione improvvisa provocata da mole, platorelli, spazzole o qualsiasi altri accessorio in rotazione che rimanga pinzato o impigliato. L'inceppamento o l'incastramento causano il bloccaggio rapido dell'accessorio

rotante, che a sua volta spinge l'eeltroutensile, non più controllato, in direzione opposta a quella di rotazione dell'accessorio nel punto in cui era rimasto inceppato.

Ad esempio, se un disco abrasivo è impigliato o pinzato dal pezzo da lavorare, il bordo della mola penetrato nel punto pinzato più scavare nel materiale e causare lo scavalcamento o il rimbalzo della mola. Il disco potrebbe saltare verso l'operatore, o alla parte opposta, a seconda della direzione del movimento del disco nel punto di inceppamento. In queste condizioni è possibile che i dischi abrasivi si spezzino.

Un contraccolpo è la conseguenza di un utilizzo non appropriato oppure non corretto dell'elettrettensile. Esso può essere evitato soltanto adottando le misure di sicurezza idonee come descripto di seguito.

Mantenere una presa salda sull'elettrotensile e posizionare il corpo e il braccio in un modo tale da poter resistere alle forze del contraccolpo. Usare sempre l'impugnatura ausiliaria, se presente, per avere il massimo controlo in caso di contraccolpi o di reazione di copbia all'avviamento. L'operaore è in grado di resistere alla forza esercitata da eventuali reazioni di copbia o contraccolpi se adotta le misure del caso.
Non appoggiare mai la mano vicino all'accessorio rotante. L'accessorio potrebbe rimbalzare sulle mani dell'operaore.
Non posizionare il corpo nella zona verso la quale l'eletttroutensile potrebbe spostarsi in caso di contraccolpo. Il contraccolpo potrebbe lanciere l'eletttroutensile nella direzione opposta a quella di rotazione del disco nel momento in cui si incastra.
Prestare particolare quando si lavora negli angoli, su bordi aguzzi eosi via, evitando di far saltellare e di incastrare I'accessorio. Angoli, estremita appuntite o rimbalzi tendono a fare impigliare I'accessorio rotante e a causare la perdita di controllo o il rimbalzo dell'apparato.
Non montare una catena da sega, una lama da intaglio o una lama di sega dentata. Queste lame creano rimbalzi e perdita di controllo frequenti.

Avvisi di sicurezza specifici per le operazioni di smerigliatura e di taglio con abrasivo

Usare solo dischi di tipo consigliato per l'elettroutensile in oggetto e protezioni anch'esse progettate in modo specifico per il disco selezionato. Le mole non omologate per quell'apparato non possono essere protette adeguatamente e non sono sicure.
La superficie di smerigliatura dei dischi con centro concavo deve essere montata al di sotto del piano del labbro della protezione. Non è possibile fornire una protezione adeguata a una mola non montata

correttamente che spurgeattraverso il piano della linguetta di protezione.

La protezione deve essere fissata saldamente sull'elettrotensile e deve essere posizionata in modo tale da garantire la massima sicurezza, con una quantità minima di disco esesto versuso l'operatore. La protezione serve per proteggere l'operatore da frammenti di mole spezzate, da un contatto accidentale con la mola e dalle scintille che potrebbero incendiare gli indumenti.
I dischi devono essere usati solo per le applicazioni consigliate. Per esempio: non molare con il fianco di una mola da taglio. Le mole da taglio abrasivo sono progettate per la smerigliatura periferica. Forze laterali applicate a queste mole possono causarne la frantumazione.
Usare sempre flange di dischi non danneggiate che sono di misura e forma corrette per il disco selezionato. Se le flange sono appropriate, supportano la mola e ne riducono la possibilità di rottura. Le flange per dischi da taglio possono differire dalle flange per dischi abrasivi.
Non usare dischi usurati che erano appartenuti a elettrotensili di maggiori dimensioni. Le mole progettate per apparati più potenti non sono adatte alle maggiori velocità degli apparati più piccoli e si possono spaccare.

Addizioni avvisi di sicurezza specifici per le operazioni di taglio con abrasivo

Non inceppare il disco di taglio e non esercitare una pressione eccessiva. Non provare a fare tagli troppo profondi. Una sollecitatione eccessiva del disco aumento il carico e la suscettibilità del disco stesso a piegarsi o a incepparsi nel taglio con la possibilità di contraccolpi o di rottura del disco.
Non posizionare il corpo in linea con il disco rotante e neppure dietro diesso. Quando la mola si muove nella direzione di allontanamento dal corpo, il possibile rimbalzo pun spingere la mola in rotazione e l'apparato proprio verso di se.
Se il disco si inceppa, oppure quando, per una qualsiasi ragione, si interrompe l'operazione di taglio, spegnere l'elettROUTensile e tenerlo fermo nel pezzo fino a quando il disco di arresta del tutto. Non tentare mai di rimuovere il disco da taglio nelle mola è in movimento, altrimenti più rimbalzare. Esaminare e prendere azioni correttive per eliminare le cause che inceppano la lama.
Non riprendere l'operazione di taglio nel pezzo. Far raggiungere la massima velocità alla mola e poi rientrare con attenzione nel taglio. La mola può incepparsi, scavalcare o rimbalzare se l'apparato elettrico

viene riavviato quando è dentro al pezzo in lavorazione.

• Pannelli o altri pezzi di grande dimensioni vanno sorretti per minimizzare il rischio che la mola sia pinzata o che rimbalzi. I pezzi più grands tendono a incurvarsi sotto il loro stesso peso. Devono essere collocati dei supporti fatto al pezzo da entrambi i lati, vicino la linea di taglio e alle stremitr del pannello, da entrambi i lati della mola.
  Prestare una magiore attenzione quando si pratica un "taglio di cavity" in pareti esistenti o in altre zone con scarsa visibilità. La parte sporgente della mola può tagliare tubi del gas o dell'acqua, cavi elettrici o sono oggetti che possono provocare il rimbalzo.

Avvisi di sicurezza specifici per le operazioni di levigatura

Non usare dischi di levigatura di dimensioni maggiorate.Seguire i consigli del fabbricante quando si scegli la carta vetrata. Una carta vetrata che sporga il platorello di sabbiatura presente il rischio di lacerazioni e cui restare impigliata, strappare il disco o rimbalzare.

Avvisi di sicurezza specifici per le operazioni con la spazzola in acciaio

Essere consapevoli del fatto che la spazzola potrebbe far volare via i fili in acciaio perfino durante il funzionamento normale. Non sforzare le setole con un eccessivo carico sulle spazzola. Le setole metalliche penetrano lavoramente gli abiti leggeri e/o la pelle.
Se è consigliato l'uso di una protezione per la spazzolatura con spazzola in acciaio, non lasciare che la spazzola o il disco in acciaio vengano aicontatto della protezione. Il diametro del disco o della spazzola in acciaio potrebbe aumento a causa del carico di lavoro e delle forze centrifughe.

Sicurezza altrui

Questo elettrotensile non è destinato all'uso da parte di persona (compresi i bambini) con disponà fisiche, sensoriali o mentali ridotte, o prive di esperienza e conoscenze, salvo che non siano sottoposte a sorveglianza o ricevano istruzioni riguardo all'uso dell'apparecchio da parte di una persona responsable della loro sicurezza.
I bambini devono essere sorvegliati per assicurarsi che non giochino con l'elettroutensile.

Rischi residui

L'utilizzo dell'utensile può comportare rischi residui non necessariamente riportati nelle presenti avvertenze di sicurezza.

Tali rischi possono sorgere a seguito di un uso prolongato o improprio, ecc.

Malgrado il rispetto delle norme di sicurezza pertinenti e l'implementazione di dispositivi di sicurezza, alcuni rischi residui non possono essere evitati. Sono inclusi:

lesioni causate o subite a seguito del contatto con parti rotanti/in movimento;
lesioni causate o subite durante la sostituzione di parti, lame o accessori;
Lesioni causate dall'impiego prolongato di un elettrotensile. (quando si utilizza qualsiasi utensile per lunghi periodi, accertarsi di fare regolarmente delle pause);
menomazioni uditive;
Rischi per la salute causati dall'aspirazione di polvere genera dall'utilizzo dell'elettroutensile (ad esempio quando si lavora con il legno, in modo particolare quello di quercia, faggio o l'MDF.)

Vibrazioni

I valori dichiarati delle emissioni di vibrazioni,indicati nei dati tecnici e nella dichiarazione di conformità del presente manuale, sono stati misurati in base al metodo di test standard previsto alla normativa EN60745 e possono essere usati come paragone tra un attrezzo e un'alto. Il valore delle emissioni di vibrazioni dichiarato piùanche essere usato come valutazione preliminare dell'esposizione.

Avvertenza! Il valore delle emissioni di vibrazioni durante l'impiego effettivo dell'elettROUTensile può variarare da quello dichiarato a seconda delle modalità d'uso. Il livello delle vibrazioni può essere aggiunto或者其他 quello dichiarato.

Quando si valuta l'esposizione alle vibrazioni per determinare le misure di sicurezza richieste alla normativa 2002/44/CE destinata alla protezione delle persone che utilizzato regolarmente eletttroutensili per lo svolgimento delle propria mansioni, è necessario prendere in considerazione le condizioni effettive di utilizzo e il modo in cui l'eletttroutensile viene usato,或者其他 che tenere conto di tutte le componenti del ciclo operativo, vale a dire i periodi in cui l'eletttroutensile rimane spento, quelli in cui è accesso ma fermo e quelli in cui viene effettivamente utilizzato.

Etichette sull'elettroutensile

Sull'elettroutensile compaioni i seguenti pittogrammi:

Avvertenza! Per ridurre il rischio di lesioni personali, l'operaatore deve leggere il manuale di istruzioni.

Indossare occhiali di sicurezza quando si usa I'eletroutensile.

Indossare otoprotezioni quando si usa l'eletttroutensile.

Sicurezza elettrica

Il doppio isolamento di cui è provvisto il caricabatterie rende superfluo il filo di terra. Controllare sempre che la tensione di rete corrisponda a quella indicata sulla targhetto dei dati tecnici.

In caso di danneggiamento del cavo di alimentazione è necessario farlo riparare dal fabbricante o presso un centro assistenza BLACK+DECKER autorizzato in modo da evitare pericoli.

Caduta di tensione

Le correnti di punta causano delle brevi cadute di tensione. Se le condizioni in cui l'alimentazione elettrica è erogata sono sfavorevoli,及其他 attrezzature potrebbero essere interessate. Se l'impedenza massima dell'alimentazione di rete è inferiore a 0.107 Ω, è improbabile che si verifichino dei disturbi.

Caratteristica

Questo apparecchio presente alcune o tutte le seguenti caratteristiche.

1. Interruttore di accensione/spegnimento
2. Blocco dell'alberino
3. Protezione
4. Impugnatura laterale

Assemblaggio

Avvertenza! Prima di montare l'eletttroutensile, assicurarsi che sua spento e scollegato alla presa di corrente.

Montaggio e smontaggio della protezione (fig. A)

L'electroutensile è dotato di protezione adatta solo alle operazioni di smerigliatura (tip0 27). Se deve invece essere usato per il taglio, è necessario montare una protezione specifica, idonea a tale operatione (tip0 41). Una protezione adeguata con codice pezzo N551980 (per mola di taglio da 115mm ) e N542445 (per mola di taglio da 125mm ) è disponibile e può essere reperita presso i centri di assistenza Stanley Fat Max.

Appoggiare l'elettroutensile su di un ravolo, con l'alberino (4) rivolto verso l'alto.
Rilasciare il gancio di serraggio (5) e tenere la protezione (3) sulla l'electronitransile come illustrato.
Allineare le linguette (6) alle tacche (7).
Premere la protezione verso il basso e ruotarla in senso antiorario sino alla posizione richiesta.
Serrare il gancio di serraggio (5) per fissare la protezione sull'elettroutensile.

Se necessario, serrare la vite (8) per augmentare la forza di serraggio.

Smontaggio

Rilasciare il gancio di serraggio (5).
Ruotare la protezione in senso orario per allineare le linguette (6) alle tacche (7).
Rimuovere la protezione dall'elettroutensile.

Avverenza! Non usare mai l'elettroutensile sulla protezione.

Montaggio dell'impugnatura laterale

Avvitare l'impugnatura laterale (4) in uno dei fori di fissaggio nell'eletttroutensile.

Avvertenza! Usare sempre l'impugnatura laterale.

Montaggio e rimozione dei dischi di smerigliatura (fig. B - D)

Usare sempre il corretto tipo di disco per l'applicazione in oggetto.

Usare sempre dischi con diametro e alesaggio di misura corretta (vedere i dati tecnici).

Montaggio

Montare la protezione come descripto qui sopra.
Appoggiare la flangia interna (9) sull'alberino (4) come illustrato (fig. B). Verificare che la flangia sia correttamente situata sui lati piatti dell'alberino.
Appoggiare il disco (10) sull'alberino (4) come illustrato (fig. B). Se il disco ha un centro convesso (11), accertarsi che sia rivolto verso la flangia interna.
Verificare che il disco si centri correttamente sulla flangia interna.
Appoggiare la flangia esterna (12) sull'alberino. Quando si monta un disco di smerigliatura, il centro sollevato sulla flangia esterna deve essere rivolto verso il disco (A in fig. C). Quando si monta un disco di taglio, il centro sollevato sulla flangia esterna deve essere rivolto alla parte opposta al disco (B in fig. C).
Tenere premuto il blocco dell'alberino (2) e serrare la flangia esterna usando la chiave a due perni (13) (fig. D).

Smontaggio

Tenere premuto il blocco dell'alberino (2) e allentare la flangia esterna (12) using la chiave a due perni (13) (fig. D).
Rimuovere la flangia esterna (12) e il disco (10).

Smerigliatura superficiale con i dischi per smerigliatura

Far raggiungere la massima velocità all'apparato prima di toccare la superficie da lavorare.

Applicare una minima pressione alla superficie di lavoro, lasciando funzionare l'apparato a velocità elevata. La velocità di smerigliatura è al massimo quando l'apparato funziona ad alta velocità.
Mantenere un angolo di 20^ - 30^ tra l'eeltroutensile e la superficie di lavoro, come migliorato in figura F.
- Spostare continuamente l'apparato con un movimento avanti e indietro per evitare di create squarci nella superficie di lavoro.
Rimuovere l'apparato alla superficie da lavorare prima di spegnerlo. Attendere che la rotazione dell'apparato sia terminata prima di appoggiarlo.

Smerigliatura dei bordi con i dischi per smerigliatura

I dischi usati per il taglio e la smerigliatura dei bordi potrebbero rompersi o dare dei contraccolpi se siiegano o ruotano durante il taglio o la smerigliatura in profondità. La smerigliatura/taglio dei bordi con una mola di Tipo 27 devono essere limitati a un taglio superficiele e intaglio, a meno di 13 mm di profondità quando la mola è nuova. Ridurre la profondità del taglio/intaglio pari alla riduzione del raggio della mola via via che aumento l'usura. Consultare la 'Tabella degli accessori di smerigliatura e taglio' al termine di questo manuale per ulteriori informazioni. La smerigliatura/taglio dei bordi con una mola di Tipo 41 richiede l'utilizzo di una protezione di Tipo 41.

Far raggiungere la massima velocità all'apparato prima di toccare la superficie da lavorare.
Applicare una minima pressione alla superficie di lavoro, lasciando funzionare l'apparato a velocità elevata. La velocità di smerigliatura è al massimo quando l'apparato funziona ad alta velocità.
Posizioniarsi in modo che il lato inferiore aperto della mola non sua rivolto verso di se.
- Una volta che si è iniziato un taglio e创建工作 un intaglio nel pezzo, non cambiare l'angolazione del taglio. Unchio dell'angolazione di taglio potrebbe far jegare la molacausandone la rottura. Le mole per la smerigliatura dei bordi non sono progettate per resistere alle pressionalterali causate alla piegatura.
Rimuovere l'apparato alla superficie da lavorare prima di spegnerlo. Attendere che la rotazione dell'apparato sia terminata prima di appoggiarlo.

Avvertenza! non usare le mole per la smerigliatura dei bordi/ mole da taglio per le applicazioni di smerigliatura in superficie se l'etichetta della mola ha proibito un tale uso poiché queste mole non sono progettate per le pressioni laterali riscontrate con la smerigliatura in superficie. Si potrebbero causare la rottura della mola e gravi lesioni personali.

Montaggio e rimozione dei dischi di levigatura (figg. D ed E)

Per la levigatura, è necessario usare un tampone di rinsforzo.

Tale tampone di rinforzo è reperibile quale accessorio presso il rivenditore Stanley Fat Max di zona.

Montaggio

Appoggiare la flangia interna (9) sull'alberino (4) come illustrato (fig. E). Verificare che la flangia sia correttamente situata sui lati piatti dell'alberino.
Infilare il tampone di rinforzo (14) sull'alberino.
Posizione are il disco di levigatura (15) sul tampone di rinsforzo.
Appoggiare la flangia esterna (12) sull'alberino con il centro sollevato rivolto alla parte opposa al disco.
Tenere premuto il blocco dell'alberino (2) e serrare la flangia esterna usinga la chiave a due perni (13) (fig. D). Verificare che la flangia esterna sa montata correttamente e che il disco sua serrato saldamente.

Smontaggio

Tenere premuto il blocco dell'alberino (2) e allentare la flangia esterna (12) using la chiave a due perni (13) (fig. D).
Smontare la flangia esterna (12), il disco di levigatura (15) e il tampone di rinsforzo (14).

Finitura delle superficie con dischi per levigatura

Far raggiungere la massima velocità all'apparato prima di toccare la superficie da lavorare.
Applicare una minima pressione alla superficie di lavoro, lasciando funzionare l'apparato a velocità elevata. La velocità di sabbiatura è al massimo quando l'apparato funziona ad alta velocità.
Mantenere un angolo di 5^ - 10^ tra l'elettroutensile e la superficie di lavoro, come migliorato in figura F.
Spostare continuamente l'apparato con un movimento avanti e indietro per evitare di create squarci nella superficie di lavoro.
Rimuovere l'apparato alla superficie da lavorare prima di spegnerlo. Attendere che la rotazione dell'apparato sia terminata prima di appoggiarlo.

Impiego dei tamponi di rinforzo per la levigatura

Scegliere sempre dischi di sabbiatura con una granà adatta alla propria applicazione. I dischi di sabbiatura sono disponibili in varie grane. Le grane più grosse hanno una velocità di rimozione del materiale superiore e una finitura più grezza. Le grane più fini hanno una velocità di rimozione del materiale inferiore e una finitura più uniforme. Iniziare con i dischi a grana grossa per una rapida rimozione grezza del materiale. Passare a un disco a granà media e finire con un disco a granà sottile per una finitura ottimale.

Grana grossa 16-30.
Grana media 36 - 80.
Grana di finitura fine 100 - 120.
Grana di finitura molto fine 150-180.
Far raggiungere la massima velocità all'apparato prima di toccare la superficie da lavorare.

Applicare una minima pressione alla superficie di lavoro, lasciando funzionare l'apparato a velocità elevata. La velocità di sabbiatura è al massimo quando l'apparato funziona ad alta velocità.
Mantenere un angolo di 5^ - 10^ tra l'elettroutensile e la superficie di lavoro, come migliorato in figura H. Il disco di sabbiatura deve entrare in contatto con circa 25~mm della superficie di lavoro.
Spostare l'apparato costamente in linea retta per impedire lasciare segni di bruciatura e impronte circolari sulla superficie di lavoro. Se l'apparato viene lasciato appoggiato sulla superficie di lavoro senza spostarlo, o se si sposta l'apparato con un movimento circolare, è possibile lasciare segni di bruciatura e impronte circolari sulla superficie di lavoro. Rimuovere l'apparato alla superficie da lavorare prima di spegnerlo. Attendere che la rotazione dell'apparato sia terminata prima di appoggiarlo.

Precauzioni da prendere durante la verniciatura di superfici verniciate

La levigatura di vernici a base di piombo NON è CONSIGLIATA per via delle difficoltà che presenta il controllo delle polveri contaminate. I bambini e le donne in stato interessante sono i soggetti più a rischio di avvelamento da piombo.
Siccome è difficile determinare se una vernice contiene piombo alla un'analisi chimica, consigliamo di atteneri alle seguenti precauzioni per la levigatura di superfici verniciate:

Laddove vengano effettuate operazioni di levigatura divernici, non consentire l'accesso all'area di lavoro a bambini e donne in stato interessante finché tutte le operazioni di pulizia non saranno completing.
Tutte le personne che entrano nell'area di lavoro devono indossare una maschera anti-polvere o un respiratore. Ilchio devesse essere sostituito agli giorni o igniqualvolta il soggetto presenti difficultà respiratoriae.

Note: è necessario utilizzato esclusivamente maschere anti-polvere adatte per la lavorazione con le polveri e i fumi delle vernici a base di piombo. Le normali maschere per vernici non offrono但这a protezione. Consultare il proprio rivenditore di zona per la maschera adeguata.

NON MANGIARE, BERE o FUMARE nell'area di lavoro per impedire l'ingestione di particelle di vernice contaminata. Gli operai devono lavarsi eambiarsi PRIMA di mangiare, bere o fumare. Non lasciare

residui di cibi, bevande o fumo nell'area di lavoro, dove è possibile che si accumuli la polvere.

La vernice deve essere rimossa in modo tale da minimizzare la quantità di polvere generata.
Le aree dove vengono effettuate operazioni di asportazione della vernice devono essere sigillate con rivestimenti in plastica dello spessore di 4 mil.
La levigatura deve essere eseguita in modo tale da ridurre le traccé di polvere di vernice al di fuori dell'area di lavoro.
E necessario aspirare e pulire accuratamente agli giorni tutte le superfici nell'area di lavoro per tutte la durata del progettodi levigatura. I sacchetti del filtering dell'aspirapolvere devono essereambiati regolarmente.
Gli stracci utilizzati durante la lavorazione devono essere raccolti e smaltiti insieme ai residui della polvere o a qualsiasi altri detrito prodotto dall'asportazione. Tali residui devono essere riposti in contentitori di scarto sigillati e smaltiti tramite le regolari procedure di raccolta dei rifiuti. Durante le operazioni di pulizia, è necessario teneri bambini e le donne in stato interessante lontano dall'area di lavoro.
Tutti i giocatti, i mobili lavabili e gli utensili utilizzati dai bambini devono essere lavati accuramente prima di essere riutilizzati.

Montaggio e utilizzato di spazzole di ferro e mole e spazzola

Le spazzole o le mole di ferro si avvitano direttamente sull'alberino della smerigliatrice perché l'utilizzo di flange. b. Una protezione di Tipo 27 è necessaria quando si utilizzato spazzole e mole di ferro. indossare quanti di protezione quando si maneggiano spazzole di ferro e mole. Possono essere affiliate. la mola o la spazzola non deve toccare la protezione una volta montata o durante l'uso.

Potrebbero consiguire dei danni non visibili all'accessorio, causando la frattura delle parti metalliche alla mola o alla lamella dell'accessorio.

Filettare la mola sull'alberino manualmente.
Premere il tasto di blocco dell'alberino e utilizzato una chiave sul MOZZ della mola o spazzola di ferro per serrare la mola.
Per rimuovere la mola, invertire la procedura di cui sopra. Avvertenza! Il mancato posizionamento corretto del MOZZO della mola prima dell'accensione dell'apparato cui provocare danni all'apparato o alla mola.

Le mole a spazzola e le spazzole vengono utilizzate per la rimozione di ruggine, incrostazioni e vernice, e per levigare le superfici irregulari.

Nota: durante la sverniciatura con spazzola in acciaio, adottare le medesime precauzioni osservate per la levigatura della vernice.

Far raggiungere la massima velocità all'apparato prima di toccare la superficie da lavorare.
Applicare una minima pressione alla superficie di lavoro, lasciando funzionare l'apparato a velocità elevata. La velocità di rimozione del materiale è al massimo quando l'apparato funziona ad alta velocità.
Quando si usano le spazzole a tazza in acciaio, mantenere un angolo di 5^ - 10^ tra l'elettroutensile e la superficie di lavoro, come migliorato in figura I.
Mantenere il contatto tra il bordo della mola e la superficie di lavoro con le mole a spazzola.

Spostare continuamente l'apparato con un movimento avanti e indietro per evitare di create squarci nella superficie di lavoro.

Se l'apparato viene lasciato appoggiato sulla superficie di lavoro senza spostarlo, o se si sposta l'apparato con un movimento circolare, è possible lasciare segni di bruciatura e impronte circolari sulla superficie di lavoro.

Rimuovere l'apparato alla superficie da lavorare prima di spegnerlo. Attendere che la rotazione dell'apparato sa terminate prima di appoggiarlo.

Avvertenza! prestare particolare attenzione durante la lavorazione su un bordo, siccome è possibile che si verifici un movimento brusco improviso della smerigliatrice.

Montaggio di dischi da taglio (como 41)

I dischi da taglio comprendono i dischi diamantati e i dischi abrasivi. Sono disponibili dischi da taglio abrasivi per l'uso su metallo e calcestruzzo. è possibile utilizzato ancche lame diamantate per il taglio del calcestruzzo.

NOTA: una protezione della mola chiusa e bilaterale di Tipo 41 è venduta separatamente e necessaria durante l'utilizzo dei dischi di taglio. Il mancato utilizzato della flangia e della protezione corrente può provocare lesioni risultanti da la rottura e dal contatto con la mola. è necessario utilizzato una flangia di sostegno e un dato di serraggio filettato di diametro pari (in dotazione con l'apparato) per le mole di taglio.

Montaggio di protezione chiusa (Tipo 41) (Fig. J, K, L)

Allineare le linguette sulla protezione (7) alle tre scanalature sul MOZzo. Cosi facendo, le alette saranno allinate alle fessure sul coperchio della scatola del cambio, come migliorato in figura J.
Spingere la protezione verso il basso finché la linguetta di protezione non si innesta nella scanalatura sul MOZZO della scatola delchio, come lostrato in figura K.
Ruotare la protezione (7) in senso antiorario per bloccarla in posizione. Il corpo della protezione deve essere positonzionato tra l'alberino e l'opereatore per fornire la massima protezione dell'operatore, come migliorato in figura L.

Serrare la vite del disposativo di chiusura della protezione per fissare la protezione sul coperchio della scatola delchio. Dovrebbe risultare impossibile ruotare la protezione manually. Non azionare la smerigliatrice con una protezione allentata.
Per rimuovere la protezione, allentare la vite del dispositivo di chiusura della protezione. Quindi ruotare la protezione in modo tale che le tre linguette sulla protezione (7) siano allineate alle tre scanalature sul MOZzo e tirare in su sulla protezione.

Montaggio dei dischi di taglio

Posizione are flangia di sostegno non filettata sull'alberino con la sezione sollevata (pilota) rivolta versuso l'alto. La sezione sollevata (pilota) sulla flangia di sostegno sare appoggiata contro la mola quando quest's ultima viene insertita.
Posizione are la mola sulla flangia di sostegno, centrando la mola sulla sezione sollevata (pilota).
Inserire il dato di serraggio filettato con la sezione sollevata (pilota) rivolta lontano alla mola.
Premere il tasto di blocco dell'alberino e serrare il dato di serraggio con la chiave in dotazione.
Per rimuovere la mola, premere il tasto di blocco dell'alberino e allentare il dato di serraggio filettato con la chiave in dotazione.

Avvertenza! non usare le mole per la smerigliatura dei bordi/ mole da taglio per le applicazioni di smerigliatura in superficie poiché queste mole non sono progettate per le pressioni laterali ris contrate con la smerigliatura in superficie. Si potrebbero causare la rottura della mola e lesioni.

Far raggiungere la massima velocità all'apparato prima di toccare la superficie da lavorare.
Applicare una minima pressione alla superficie di lavoro, lasciando funzionare l'apparato a velocità elevata. La velocità di taglio è al massimo quando l'apparato funziona ad alta velocità.
- Una volta che si è iniziato un taglio e创建工作 un intaglio nel pezzo, non cambiare l'angolazione del taglio. Unchio dell'angolazione di taglio potrebber far jegare la mola causandone la rottura. Rimuovere l'apparato alla superficie da lavorare prima di spegnerlo. Attenderere che la rotazione dell'apparato sia terminata prima di appoggiarlo.

Utilizzo

Avvertenza! Lasciare che l'eletttroutensile funzioni al suo ritmo. Non sovraccaricarlo.

Stendere con attenzione il cavo per evitare di tagliarlo accidentalmente.
Aspettarsi tutta una serie di scintille quando il disco di smerigliatura o di taglio tocca il pezzo.

Posizione are sempre l'elettROUTensile affinché la protezione possa proteggere in modo ottimale dal disco di smerigliatura o di taglio.

Accensione e spegnimento

Per accendere l'eletttroutensile, premere l'interruttore di accensione (1).
Per spegnere l'elettroutensile, rilasciare l'interruttore di accensione (1).

Avvertenza! Non spegnere l'electroutensile quando è molto carico.

Consigli per un utilizzo ottimale

Tenere saldamente l'elettROUTensile con una mano sull'impugnatura laterale e l'altra su quella principale.
Durante la smerigliatura, Maintainere sempre un angolo di 15^ circa tra il disco e la superficie del pezzo.

Manutenzione

Questo apparecchio/utensile Stanley FatMax con oswana filo è stato progettato per funzionare a lungo con una manutenzione minima. Prestazioni sempre soddisfacenti dipendono da una cura appropriata e da una pulizia regolare.

Avvertenza! Prima di eseguire interventi di manutenzione su eletttroutensili con oswana filo procedere come descripto di seguito.

Spagnere e scollegare l'eeltroutensile alla presa di corrente.
Oppure spegnere ed estrarre la batteria se l'apparecchio/eletttroutensile è dotato di un pacco batteria separata.
Oppure scaricare completamente la batteria, se è di tipo integrale, quando spegnerlo.
Scollegare il caricabatterie prima di pulirlo. Il caricabatterie non richiede nessuna manutenzione, salvo una regolare pulitura.
Pulire regolarmente le prese di ventilazione dell'apparecchio/eletttroutensile/alimentatore con un pennello o con un panno morbido e asciutto.
- Il vano del motore deve essere pulito regolarmente con un panno umido. Non usare materiali abrasivi o detergenti a base di solventi.
- Apire regolarmente il mandrino portapunta e batterlo leggermente per eliminare la polvere dall'interno (se in dotazione).

Ricerca guasti

Problema Possibile causa Possibile soluzione
L'unità non parte.	Il cavo non è inserito.	Inserire l'utensile in una presa funzionante.
	Il cavo o l'interruttore è danneggiato.	Far sostituire il filo di alimentazione o l'interruttore presso un centro di assistenza Stanley Fat Max o un centro riparazioni autorizzato).

Tabella degli accessori di smerigliatura e taglio

Mole abrasive
Protezione Tipo 27 Protezione Tipo 27	Protezione Tipo 27
Flangia di sostegno non filettata	Mola con MOZzo Tipo 27
Disco con centro concavo Tipo 27
Dado di serraggio filettato

Dischi lamellari di sabbiatura
Protezione Tipo 27 Protezione Tipo 27
Disco lamellare di sabbiatu-ra con molto	Flangia di sostegno non filettata
	Disco lamellare di sabbiatu-ra perché molto
	Dado di serraggio filettato
Dischi di taglio Tipo 41
Protezione Tipo 41 Protezione Tipo 41
Flangia di rinsforzo Flangia di rinforzo	a di rinforzo
Disco di taglio abrasivo Disco di taglio diamantato	c di taglio diamantato
Dado di serraggio Dado di serraggio	d di serraggio
Spazzole in acciaio
Protezione Tipo 27 Protezione Tipo 27
Spazzola di ferro da 3 pollici $pazzola di ferro da 4 pollici
Dischi di levigatura
Tampone di rinsforzo in gomma
Disco di levigatura
Dado di serraggio filettato

Protezione dell'ambiente

Raccolta differenziata. I prodotti e le batterie contrassegnati con quello symbolo non devono essere smaltiti con i rifiuti domestici normali.

Essi contengono materiali che possono essere recuperati o riciclati, riducendo la richiesta di materie prime.

Riciclare i prodotti elettrici e le batterie seconde le disposizioni locali. Ulteriori informazioni sono disponibili all'indirizzo www.2helpU.com

Dati tecnici

		BEG110 Tipo 1	BEG120 Tipo 1
Tensione in ingresso V	AC	230	230
Potenza assorbita W 750	300
Velocità nominale min	-1	12000	12000
Alesaggio disco mm 22 22
Spessore max. disco
Dischi di smerigliatura mm 6		6
Dischi di taglio	mm	3,5	3,5
Misura alberino		M14	M14
Peso	Kg	1,7	1,7

Livello di pressione sonora misurato in base a EN 60745:

Pressione sonora (LpA) 96,5 dB(A), incertezza (K) 3 dB(A)

Potenza acustica (LpA) 107 dB(A), incertezza (K) 3 dB(A)

Valori di emissione totali di vibrazioni (somma vettoriale triassiale) in conformità alla norma EN 60745:

Smerigliatura superficiale (ah,SG) 6,1 m/s2, incertezza (K) 1,5 m/s2

Levigatura disco (ah,DS) 5,6 m/s2, incertezza (K) 1,5 m/s2

		BEG210 Tipo 1	BEG220 Tipo 1
Tensione in ingresso	\( V_{AC} \)	230	230
Potenza assorbita	W	900	900
Velocità nominale	\( min^{-1} \)	12000	12000
Alesaggio disco	mm	22	22
Spessore max. disco
Dischi di smerigliatura	mm	6.6
Dischi di taglio	mm	3,5	3,5
Misura alberino		M14	M14
Peso	Kg	1,8	1,8

Livello di pressione sonora misurato in base a EN 60745:

Pressione sonora (Lw) 98 dB(A), incertezza (K) 3 dB(A)

Potenza acustica (Lac) 109 dB(A), incertezza (K) 3 dB(A)

Valori di emissione totali di vibrazioni (somma vettoriale triassiale) in conformità alla norma EN 60745:

Smerigliatura superficiale (a1,2) 5,9 m/s2, incertezza (K) 1,5 m/s2

Levigatura disco (a1,2) 5,4 m/s2, incertezza (K) 1,5 m/s2

Dichiarazione di conformità CE

DIRETTIVA MACCHINE

CE

Smerigliatrici angolari BEG110, BEG120, BEG210, BEG220

Black & Decker dichiara che i prodotti descriitti al capitolo "Dati

tecnici" sono conformi alle seguenti norme::

2006/42/EC, EN 60745-1:2009 + A11:2010;

EN 60745-2-3:2011 + A2:2013 + A11:2014

+A12:2014 +A13:2015

Questi prodotti sono conformi alla Direttiva

2014/30/UE e 2011/65/UE.

Per maggiori informazioni contattare Black & Decker al seguente indirizzo oppure consultare l'ultima di copertina del manuale.

Il sottoscritto è responsable della redazione del presente documento technique ed effettua但这a dichiarazione periconto di Black & Decker.

R. Laverick

Direttore tecnico

Black & Decker è certa della qualità dei propri prodotti e offre ai consumatori una garanzia di 24 mesi alla data di acquisto. Il presente certificato di garanzia è complementare ai diritti legali e non li pregiudica in alcun modo. La garanzia è valida sui territori degli Stati membri dell'Unione Europea o dell'EFTA (Associazione europea di libero scambio).

Per attivare la garanzia, la richiesta di intervento e riparazione in garanzia deve essere effettuata in accordo con i Termini e condizioni Black & Decker e sare Mandatoryo presentare la prova di acquisto al venditore o all'agente di riparazione autorizzato. I Termini e condizioni della garanzia Black & Decker di 2 anni e la sede dell'agente di riparazione autorizzato più vicino sono consultabili su Internet all'indirizzo www.2helpU.com oppure è possibile contattare l'ufficio Black & Decker di zona all'indirizzo indicate in quello manuale.

Visitare il nostro situ www.blackanddecker.it per registrar il prodotto Black & Decker appena acquistato e ricevere gli aggiornamenti su nuovi prodotti e offerte speciali.
