MANUALE UTENTE EX1810R Aim TTi

Istruzioni in Italiano 16

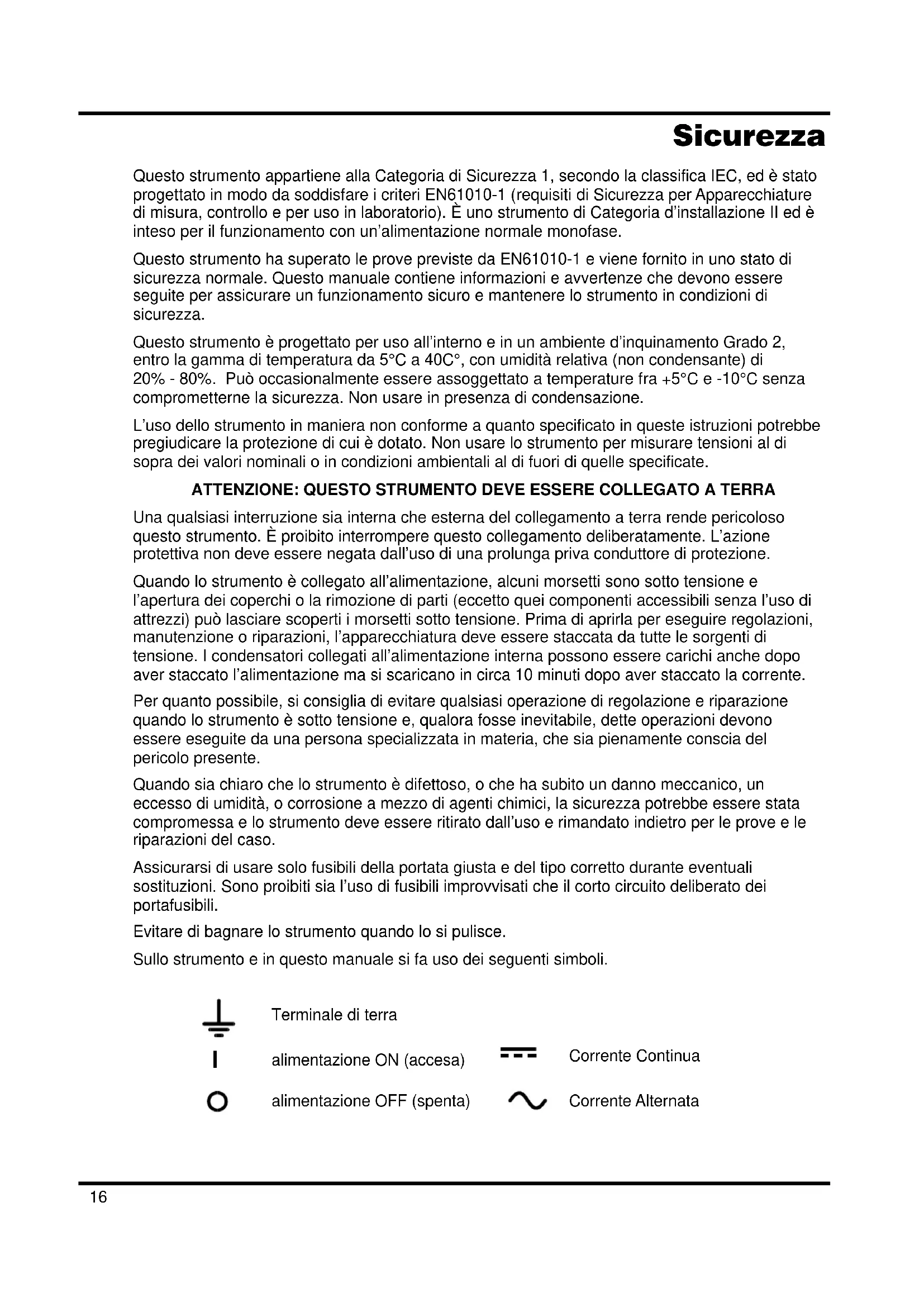

Questo strumento appariene alla Categoria di Sicurezza 1, secondo la classifica IEC, ed è stato progettato in modo da soddisfare i criteri EN61010-1 (requisiti di Sicurezza per Apparecchiature di misura, controllo e per uso in lavoratorio). É uno strumento di Categoria d'installazione II ed è inteso per il funzionamento con un'alimentazione normale monofase.

Questo strumento ha superato le prove previste da EN61010-1 e viene fornito in uno stato di sicurezza normale. Questo manuale contiene informazioni e avventenze che devono essere seguite per assicurare un funzionamento sicuro e mantenere lo strumento in condizioni di sicurezza.

Questo strumento è progettato per uso all'interno e in un ambiente d'inquinamento Grade 2, entro la gamma di temperatura da 5^ a 40C^ , con umidità relativa (non condensante) di 20% -80% . Puo occasionally èsse assoggettato a temperature fra +5^ e -10^ perché compenserterne la sicurezza. Non usare in presenza di condensazione.

L'uso dello strumento in maniera non conforme a quanto specificato in queste istruzioni potrebbe pregiudicare la protezione di cui è dotato. Non usare lo strumento per misurare tensioni al di sopra dei valori nominali o in condizioni ambientali al di fuori di quella specificate.

ATTENZIONE: QUESTO STRUMENTO DEVE ESSERE COLLEGATO A TERRA

Una qualsiasi interruzione sia interna che esterna del collegamento a terra rende pericoloso quello strumento. è proibito interrompere quello collegamento deliberamente. L'azione protettiva non deve essere negata dall'uso di una prolonga priva conduttore di protezione.

Quando lo strumento è collegato all'alimentazione, alcuni morsetti sono molto tensione e l'apertura dei coperchi o la rimozione di parti (eccetto quei componenti accessibili nella l'uso di attrezzi) può lasciare scoperti i morsetti molto tensione. Prima di aprirla per eseguire regolazioni, manutenzione o riparazioni, l'apparecchiatura deve essere staccata da tutte le sorgenti di tensione. I condensatori collegati all'alimentazione interna possono essere carichianche dopo aver staccato l'alimentazione ma si scaricano in circa 10 minuti dopo aver staccato la corrente.

Per quanto possibile, si consiglia di evitare qualiasi operazione di regolazione e riparazione quando lo strumento è molto tensione e, qualora fosse inevitabile, dette operazioni devono essere eseguite da una persona specializzata in materia, che sua pienamente conscia del pericolo presente.

Quando sia chiaro che lo strumento è difettoso, o che ha subito un danno meccanico, unccesso di umidità, o corrosione a mezzo di agenti chimici, la sicurezza potrebbe essere stata compromessa e lo strumento deve essere ritirato dall'uso e rimandato indietro per le prove e le riparazioni del caso.

Assicurarsi di usare solo fusibili della portata giusta e del tipo corretto durante eventuali sostituzioni. Sono proibiti sua l'uso di fusibili improvisati che il corto circuito deliberato dei portafusibili.

Evitare di bagnare lo strumento quando lo si pulisce.

Sullo strumento e in quello manuale si fa uso dei seguenti simboli.

Terminale di terra

alimentazione ON (accesa)

Corrente Continua

alimentazione OFF (spenta)

Corrente Alternata

Installazione

Tensione d'esercizio

Controllare che la tensione d'esercizio dello strumento segnata sul pannello posteriore sua uguale a quella della rete elettrica locale.

Cavo d'alimentazione

Quando viene fornito un carr o tre fili con le estremita nude, collegare come segue: MARRONE LINEA

BLU NEUTRO

VERDE/GIALLO

TERRA

Simbolo di sicurezza - TERRA.

Quando sicollege una spina dotata di portafusabile, inessa bisogna inseire un fusabile da 5A. Se il colore dei fili del cavo non corrisponde ai contrassegni colorati dei contatti della spina, procedere come segue:

Il filo verde e giallo delve essere collegato al morsetto della spina contrassegnato con la lettera E oppure con il simbolo di sicurezza che rappresenta la terra, o di colore verde o verde/giallo.

Il filo blu delve essere collegato al morsetto contrassegnato con la lettera N o di colore nero.

Il filo marrone delve essere collegato al morsetto contrassegnato con la lettera L o di colore grosso.

ATTENZIONE! QUESTO STRUMENTO DEVE ESSERE COLLEGATO A TERRA

Una qualsiasi interruzione sua interna che esterna del collegamento a terra rende pericoloso quello strumento. è proibito interrompere quello collegamento deliberatamente.

Collegamenti

I collegamenti vanno eseguiti tutti dal pannello frontale.

Il carico va collegato ai morsetti positivo (rosso) e negativo (nero) contrassegnati OUTPUT (uscita).

L'allacciameto al carico di sensori a distanza, se richiesto, va collegato ai morsetti positivo (+) e negativo (-) . Spostare l'interruttore LOCAL/REMOTE (locale/remoto) alla posizione REMOTE quando il rilevamento remoto è richiesto. Riportare l'interruttore a LOCAL quando il rilevamento remoto non è usato.

Il morsetto segnato 1一 è collegato allo chassis e al terminale di sicurezza di terra.

Funzionamento

Impostazione dell'uscita

Con l'interruttore POWER (alimentazione) regolato su (I) e l'uscita su off (spenta), la tensione di uscita ed il limite di corrente possono essere preimpostati accuratamente usingo i comandi VOLTAGE (tensione) e CURRENT (corrente); il misuratore di sinistra在哪a la tensione impostata quando quello di destra indica la corrente massima impostata. Azionando l'interruttore dell'uscita, si accendono gli indicatori luminosi di ON (acceso); il misuratore di sinistra在哪a ora la tensione effettiva, nelle il misuratore di destra riporta la corrente di carico effettiva.

Tensione costante

La tensione di uscita viene regolata usingo i comandi di VOLTAGE (tensione) approssimata e precise; il dato CURRENT permette di definire la corrente massima che si può fornire.

Corrente costante

Se la resistenza al carico è sufficientemente Bassa da far si che, con la tensione di uscita impostata, scorra una corrente superiore al limite impostato, l'alimentazione assumerà automaticamente un funzionamento a corrente costante. L'uscita di corrente viene regolata con il dato CURRENT, quando i comandi VOLTAGE impostano la tensione massima che è possibile generare. L'indicatore CC si accende per migliorare il funzionamento a corrente costante.

Uscita di corrente istantanea

Il dato di limitazione di corrente poto essere impostato per limitare la corrente di uscita continua a livelli fino a 10mA . Tuttavia, in comune con tutti gli alimentatori da banco di precisione, sull'uscita è collegato un condensatore che consente di mantenere stabilità ed una Buona risposta ai transenti. Le scariche di questo condensatore alla tensione di uscita e la cortocircuitazione dell'uscita produrranno un impulso di corrente, che è independente dall'impostazione della limitazione di corrente.

Protezione

L'uscita è dotata di protezione da cortocircuito intrinseca ed è protetta dalle tensioni inverse a mezzo di un diodo; la corrente inversa continua non deve superare 3 Amp, sebbene i transienti possano essere molto più alto.

Ilaccamento del carico

Il carico delve essere collegato ai morsetti d'uscita positivo (rosso) e negativo (nero). Ambedue sono Completely flottanti e uno qualsiasti dei due cui quod assere collegato a terra.

Rilevamento a distanza

L'impenenza d'uscita del dispositivo d'alimentazione è molto Bassa ma viene, inevitabilmente, augmentata alla resistenza dei cavi di collegamento. Con una corrente alta, si può essere una differenza significativa fra la tensione indicata alla sorgente e la tensione attuale applicata al carico. (due cavi con resistenza di 20m causano una caduta ohmica di 0,2V con una corrente di 5A). Si può alleviare il problema usingo cavi di collegamento corti e di sezione grossa ma, quando necessario, lo si può eliminare completamente usingo lafacility di rilevamento a distance.

In quello cavi di rilevamento devono essere collegati al carico e non alla sorgente: inseire i fili nei terminali SENSE caricati a molla e collegare direttamente al carico. Spostare l'interrottore LOCAL/REMOTE alla posizione REMOTE. Per evitare instabilità e problemi di risposta transitoria, si deve avere cura di ottener un buon accoppiamento fra i morsetti d'uscita e i cavi di rilevamento o attorcigliando i cavi assiem e using an cavo coassiale schermato (il filo di rilevamento dovrebbe essere quello interno). Un condensatore elettrolitico direttamente in parallelo con le connessioni del carico potrebbeanche essere utile.

La caduta ohmica in ciascuno dei cavi di collegamento non deve superare 0,5V.

Riportare l'interruttore LOCAL/REMOTE alla posizione LOCAL quando il rilevamento remoto non è usato.

Collegamento in serie/parallelo con altre uscite

Le uscite del dispositivo di alimentazione sono completamente flottanti e possono essere usate in seriese con l'uscita di altri dispositivi si alimentazione per generare tensioni più alto, fino a 300V c.c.

La tensione massima ammessa tra un morsetto qualsiasi e il morsetto di terra ( ) è 300Vc.c.

ATTENZIONE! Queste tensioni sono estremamente pericolose e bisogna assicurarsi nel modo più assoluto di coprir i morsetti d'uscita. Quando l'unità è usata in questo modo ed è accesa, non si devono assolutamente toccare i morsetti d'uscita. Tutti i collegamenti ai morsetti vanno fatti quando l'alimentazione per tutte le unità è spenta. É da notare che questo disposativo può essere generations corrente e non può dissiparla; per questa ragione le unità non possono essere collegate in series in antifase.

Il disposietivo può essere collegato in parallelo con altri dispositivi di alimentazione per produrre correnti più alto. Quando vari gruppi sono collegati in parallelo, la tensione d'uscita sare è uguale a quale del gruppo impostato sulla tensione più alta fino a quando non si eccede il limite di corrente impostato; a quello punto la tensione in uscita impostata scende al valore dell'impostazione più alta immediamente inferiore eosi via. In modalità di corrente costante, vari gruppi sono essere collegati in parallelo per erogare una corrente uguale alla somma dei limiti di corrente impostati.

E da notare che i morsetti d'uscita hanno una portata nominale massima di 15A; se si fanno funzionare diverse uscite in parallelo per erogare correnti più alte di quello limite, il collegamento deve essere fatto a un terminale separato e non su uno dei morsetti.

Ventilazione

Il disposativo di alimentazione è molto efficente ma a piena potenza può essere una quantità significativa di calore. Il raffreddamento è per convenzione ed è percioso importante che la ventilazione non sia mai ristretta se si vogliono mantenere i livelli ottimali di rendimento e sicurezza. Se il disposativo è montato in uno spazio ristretto, ad es. su una rastrelliera da 19 pollici, si deve provedere una ventilazione adeguata usando, ad esempio, una base fornita di ventola.

Manutenzione

I Produttori o i loro agenti all'estero faranno le riparazioni necessarie in caso di guasto. Qualora l'utente desiderasse eseguire il lavoro di manutenzione, tale lavoro deve essere fatto solo da personale qualificato e usando il manuale di servizio che può essere acquistato direttamente dai Produttori o dai loro agenti all'estero.

Fusibile

Il tipo di fusibile corretto è:

10 Amp 250V ritardato (T) HBC, 5 × 20mm .

È da notare che la funzione principale del fusabile è di renderere sicuro lo strumento e limitare i danni qualora si guasti uno dei propri dispositivi di commutazione. Se si guasta un fusabile, sarepertanto molto probabile che saltianche il fusabile di ricambio, in quanto si è verificato um malfunzionamento nell'alimentazione. In queste circostanze lo strumento deve essere restituito al produttore per la riparazione.

Per la sostituzione, accertarsi che vengano usati fusibili del tipo e della corrente nominale specificati. E proibito usare fusibili di ripiego o cortocircuitare i portafusibili.

Per sostituire un fusibile, scollegare prima lo strumento dall'alimentazione CA. Rimuovere le 6 viti di fissaggio del coperchio e sollevare quest'ultimo. Sostituire il fusibile con un fusibile di tipo corretto e riporre il coperchio.

Pulizia

Se si deve pulire il dispositorio di alimentazione, usare uno strofinaccio appena bagnato con acqua o con un detergente neutro. Pulire la finestrella di visualizzazione con un panno asciutto e morbido.

ATTENZIONE! PER EVITARE SCOSSE ELETTRICHE ED EVENTUALI DANNI AL DISPOSITIVO DI ALIMENTAZIONE, NON PERMETTERE MAI ALL'ACQUA DI ENTRARE ALL'INTERNO DELL'ALLOGGIAMENTO. PER EVITARE DANNI ALL'ALLOGGIAMENTO E ALLA FINESTRELLA DI VISUALIZZAZIONE, NON PULIRE MAI CON SOLVENTI.
