BEDIENUNGSANLEITUNG EX1810R Aim TTi

Bedienungsanleitung auf Deutsch 11

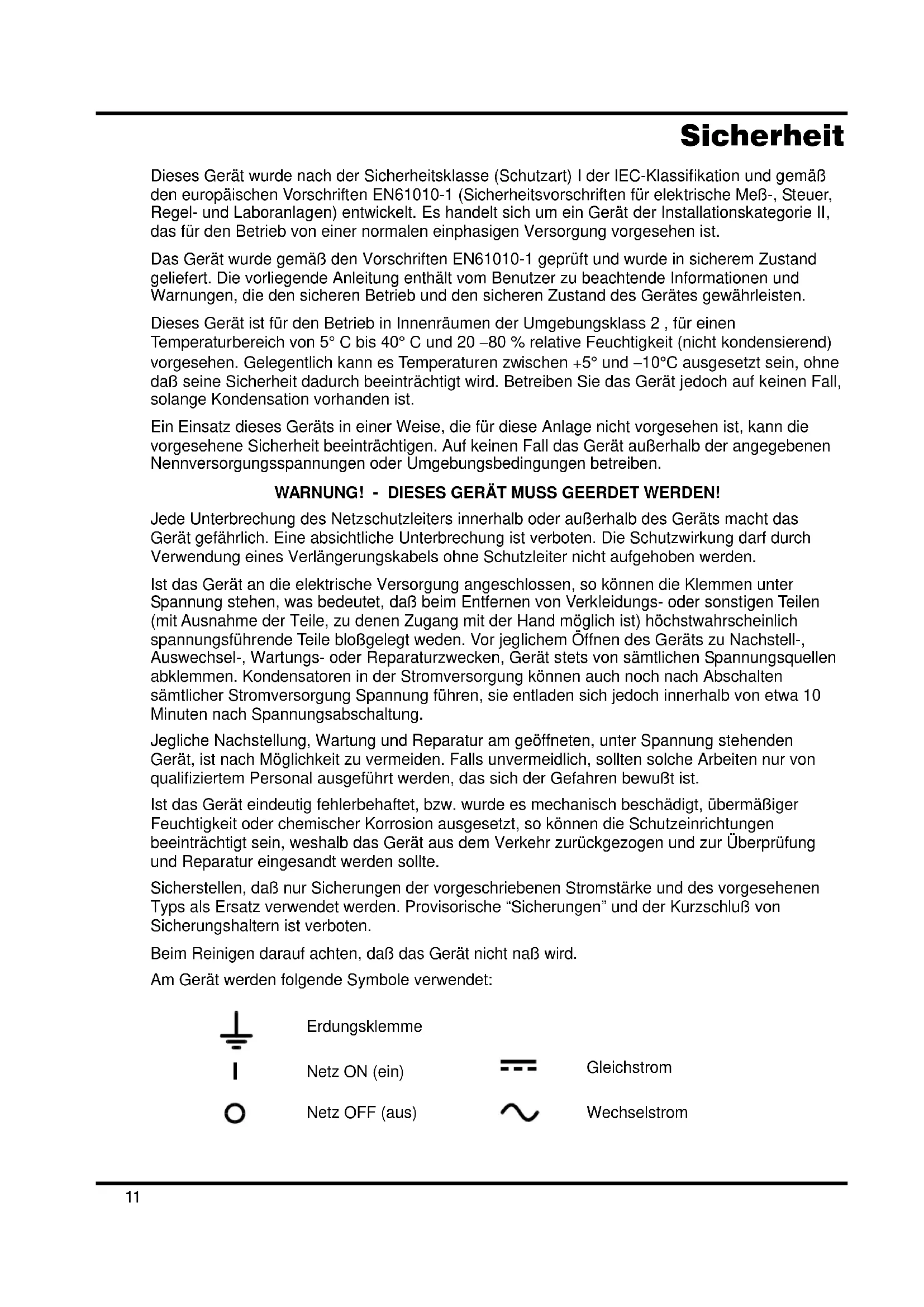

Dieses Gerät wurde nach der Sicherheitsklasse (Schutzart) I der IEC-Klassifikation und gemäß den europäischen Vorschriften EN61010-1 (Sicherheitsvorschriften für elektrische Meß-, Steuer, Regel- und Laboranlagen) entwickelt. Es handelt sich um ein Gerät der Installationskategorie II, das für den Betrieb von einer normalen einphasigen Versorgung vorgesehen ist.

Das Gerät wurde gemäß den Vorschriften EN61010-1 geprüft und wurde in sicherem Zustand gefelwert. Die vorliegende Anleitung enthalt vom Benutzer zu beachtende Informationen und Warnungen, die den sicheren Betrieb und den sicheren Zustand des Gerätes gewährleisten.

Dieses Gerät ist für den Betrieb in Innenräumen der Umgebungsklass 2, für einen Temperaturbereich von 5^ C bis 40^ C und 20 -80% relative Feuchtigkeit (nicht kondensierend) vorgesehen. Gelegentlich kann es Temperaturen zwischen +5^ und -10^ C ausgesetzt sein, ohne daß seine Sicherheit dadurch beeinträchtigt wird. Betreiben Sie das Gerät jeder auf keinen Fall, solange Kondensation vorhanden ist.

Ein Einsatz these Geräts in einer Weise, die für diese Anlage nicht vorgesehen ist, kann die vorgesehene Sicherheit beeinträchtigen. Auf keinen Fall das Gerät außerhalb der angegebenen Nennversorgungsspannungen oder Umgebungsbedingungen betreiben.

WARNING! - DIESES GERÄT MULLS GEERDET WERDEN!

Jede Unterbrechung des Netzschutzleiters innerhalb oder außerhalb des Geräts macht das Gerät gefährlich. Eine absichtliche Unterbrechung ist verboten. Die Schutzwirkungarf durch Verwendung eines Verlängerungskabels ohne Schutzleiter nicht aufgehoben werden.

Ist das Gerät an die elektrische Versorgung angeschlossen, so konnen die Klemmen unter Spannung stehen, was bedeutet, daß beim Entfernen von Verkleidungs- oder sonstigen Teilen (mit Ausnahme der Teile, zu denen Zugang mit der Hand möglich ist) hochstwahrscheinlich spannungsführende Teile bloßgelegt weden. Vor jeglichen Öffnen des Geräts zu Nachstell-, Auswechsel-, Wartungs- oder Reparaturzwecken, Gerät stets von sãmtlichen Spanningsquellen abklemmen. Kondensatoren in der Stromversorgung konnen auch noch nach Abschalten sãmtlicher Stromversorgung Spannung führen, sie entladen sich jedoch innerhalb von etwa 10 Minuten nach Spanningsabschaltung.

Jegliche Nachstellung, Wartung und Reparatur am geöffneten, unter Spannung stehenden Gerät, ist nach Möglichkeit zu vermeiden. Falls unvermeidlich, sollen solche Arbeiten nur von qualifiziertem Personal ausgeführrt werden, das sich der Gefahren bewußt ist.

Ist das Gerät eindeutig fehlerbehaftet, bzw. wurde es mechanismisch beschädigt, übermäßiger Feuchtigkeit oder chemischer Korrosion ausgesetzt, so können die Schutzeinrichtungen beeinträchtigt sein, weshalb das Gerät aus dem Verkehr zurückgezogen und zur Überprüfung und Reparatur eingesandt werden sollen.

Sicherstellen, daß nur Sicherungen der vorgeschriebenen Stromstände und des vorgesehenen Typs als Ersatz verwendet werden. Provisorieche "Sicherungen" und der Kurzschluß von Sicherungshalten ist verboten.

Beim Reinigen daraufuf achten, daß das Gerät nicht naß wird.

Am Gerät werden folgende Symbole verwendet:

Erdungsklemme

Netz ON (ein)

Netz OFF (aus)

Gleichstrom

Wechselstrom

Installation

Netzbetriebsspannung

Sicherstellen, daß die auf der Geräterückwand angegebene Betriebsspannung mit der Versorgungsspannung am Ort übereinstimmt.

Netzkabel

Stehn nur ein Netzkabel ohne Stecker zur Verfugung, so ist es wie folgt anzuschreiben:

BRAUN - STROMFUHRENDER LEITER

BLAU - NULEITER

GRUN/GELB

SCHUTZLEITER

Schutzleitersymbol

Bei Steckern mit eingebauten Sicherungen sollen eine 5 Ampere-Sicherung verwendet werden. Da die Farben der Netzkabeladern nicht unbedingt mit den Farbmarkierungen der Klemmen Ihres Steckers übereinstimmen, ist wie folgt vorzugehen:

Die grun/gelbfarbene Ader ist an die mit E oder mit dem oben abgebildeten Schutzleitersymbol markierte oder grün bzw. Grün-gelbfarbene Steckerklemme anzuschreiben. Die blaue Ader ist an die mit N markierte oder schwarzfarbene Klemme anzuschreiben. Die braune Ader ist an die mit L markierte oder rotfarbene Klemme anzuschreiben.

WARNING! DIESES GERÄT MULLS GEERDET WERDEN!

Jede Unterbrechung des Netzschutzleiters innerhalb oder außerhalb des Geräts macht das Gerät gefährlich. Eine absichtliche Unterbrechung ist verboten.

Anschlüsse

Sämtliche Anschlüsse erfolgen von der Fronttafel aus.

Der Verbraucher sollte an die mit AUSGANG (OUTPUT) markierte positive (rot) und negative (schwarz) markierte Klemme angeschlossen werden.

Istwert-Fernerfassungs-Anschlüsse zum Verbraucher erfolgen, falls erforderlich, über die positive (+) und negative (-) Fernerfassungsklemme (SENSE). Den Fernbedienungsschalter (LOCAL/REMOTE) auf Fernbedienung (REMOTE) stellen, wenn eine Istwert-Fernerfassung gewünscht wird. Wenn die Istwert-Fernerfassung nicht benutzt wird, auf Ortsbedienung (LOCAL) darüberstellen.

Die mit dem Symbol 1一 gekennzeichne Klemme ist mit dem Chassis und der Schutzerde verbunden.

Betrieb

Einstellung des Ausgangs

Bei eingeschaltetem POWER-Schalter (Netz I) und ausgeschalteten Ausgang laßt sich die Ausgangsspannung und Strombegrenzung mit Hilfe der Knöpfe VOLTAGE (Spannung) und CURRENT (Strom) bereits voreinstehen. Die linke Anzeige zeigt die eingestellte Spannung und die rechte den eingestellen Maximalstrom an.

Wenn der Ausgangsschalter eingeschaltet wird, leuchtet die ON (Ein)-Leuche auf. jetzt wird auf der linken Anzeige die Istspannung und an der rechten Anzeige der Ist-Laststrom angezeigt.

Konstantspannung

Die Ausgangsspannung wird mittels der Grob- (coarse) und Feindrehknöppe (fine) von VOLTAGE reguliert. Mit dem Knopf CURRENT (Strom) wird der Maximalstrom eingestellt, der zur Verfügung gestellt werden kann.

Konstantstrom

Ist der Belastungswiderstand ausreichend niedrig, daß bei der eingestellen Ausgangsspannung ein Strom fließen wurde, der größer ware als die eingestellte Strombegrenzung, so schaltet die Stromversorgung automatisch auf konstanten Strombetrieb. Der Stromausgang wird mit dem Knopf CURRENT eingestellt und die maximal generierbare Spannung mit dem Knopf VOLTAGE.

Die CC-Leuche leuchtet bei eingeschalteten Konstantstrommodus auf.

Augenblickstromausgang

Mit der Strombegrenzung kann der kontinuierliche Ausgangsstrom bis auf 10 mA begrenzt werden. Wie bei allen Prazisions-Stromversorgungs-Tischgeräten ist der Ausgang zur Aufrechterhaltung der Stabilität und zwecks gutem Einschwingverhalten mit einem Kondensator versehen. Der Kondensator wird bis zur Höhe der Ausgangsspannung aufgeladen. Ein Kurzschreiben des Ausgangs bewirkt beim Entlagen des Kondensators einen Stromimpuls, der von der Strombegrenzungseinstellung unabhängig erfolgt.

Schutzvorrichtungen

Der Ausgang ist mit einem eigenen Kurzschlußschutz versehen und mittels Diode vor Umkehrspannungen geschützt. Kontinuierlicher Umkehrstrom darf 3 Amp nicht überschreiben. Transiente Ströme können jedoch wesentlichHigher liegen.

Verbraucheranschluß

Der Verbraucher ist an die positive (rote) und negative (schwarze) Ausgangsklemme anzuschreiben. Bei beiden Anschlüssen handelt es sich um vollkommen potentialfreie, die jeweils geerdet werden können.

Istwert-Fernerfassung

Die Ausgangsimpedanz ist bei dieser Einheit sehr niedrig, wird aber zwangslaufig durch den Widerstand der Verbindungsleitungen erhöht. Bei hohen Stromstärken können sich hieraus erhebliche Unterschiede zwischen der angezeigten Quellenspannung und der tatsächlichen Lastspannung ergeben (bei zwei 20-mΩ-Anschlussleitungen ergibt sich beispelsewein Spannungsabfall von 0,2V bei 5A). Dieses Problem kann durch die Verwendung einer kurzen Verbindungsleitung mit großer Drahtstärke minimiert und, falls erforderlich, durch die Verwendung der Einrichtung zur Istwert-Fernerfassung)sogar ganz ausgeschaltet werden.

Zu diesen Zweck mussen die SENSE-Klemmen mit dem Ausgang des Verbrauchersstatt mit dem Ausgang der Quelle verbunden werden. Die Leitungen werden in die federbelasteten SENSE-Klemmen eingeführt und direkt an den Verbraucher angeschlossen. Der Fernbedienungsschalter (LOCAL/REMOTE) wird auf Fernbedienung (REMOTE) gestellt. Um Probleme bezüglich der Stabilität und des Einschwingverhaltens zu vermeiden, ist sorgfältig darauf zu achten, dass eine gute Kopplung zwischen dem jeweiligen Ausgang und der

Abtastleitung gegeben ist. Dies lasst sich auf zweierlei Arten erreichen: entweder indem die Leitungen miteinander verdrirlt werden oder indem ein koaxial geschirmtes Kabel (Abtastung über den Innerleiter) verwendet wird. Auch ein Elektrolytkondensator direkt am Lastanschlusspunkt kann hier von Nutzen sein.

Der Spannungsabfallarf bei keiner Ausgangsleitung mehr als 0.5 Volt betragen.

Wenn die Istwert-Fernerfassung nicht benutz wird, ist der Fernbedienungsschalter (LOCAL/REMOTE) auf Ortsbedienung (LOCAL) zurückzustellen.

Reihen- und Parallelschaltung mit anderen Ausgängen

Da der Ausgang des Netzeils vollständig potentialfrei ist, kann er mit anderen Netzgeräten zur Erzeugung hoher Gleichspannungen bis maximal 300V in Reihe geschalte werden.

Die maximal zulässige Spannung zwischen einer beliebigen Klemme und Erde (1) beträgt 300 V Gleichspannung.

WARNING! Spannungen in dieser Größenordnung sind überaus gefährlich. Bei einer solchen Einsatzweise sollen den Ausgangsklemmen mit größter Sorgfalt abgeschirmt werden. Unter diesen Bedingungen dürfen die Ausgangsklemmen keinesfalls berührt werden, wenn das Geräteingeschaltet ist. Wann immer Verbindungen mit den Klemmen hergestellt werden, müssen samtliche Geräte ausgeschaltet sein.

Zu beachten ist darauf, daß das Gerät ausschließlich stromliefernd, nicht aber stromziehend arbeiten kann, und daß die Geräte daher nicht gegenphasig in Reihe geschalteit werden können.

Das Gerät kann zur Erzeugung einer hoheren Stromabgabe mit anderen Geräten parallel zu diesen geschlossen werden. Wenn mehrere Geräte parallel geschlossen werden, entspricht die Ausgangsspannung der Ausgangsspannung des Geräts, bei dem der Einstellwert für die Ausgangsspannung am hochsten ist, bis die Stromaufnahme den bei dieserem Gerät eingestilten Grenzwert überschreitet, woraufhin der Ausgang auf die zweilhöchste Einstellung abfällt, und so weiter. Im Konstantstrombetrieb konnen Geräte parallel geschlossen werden, wodurch sich eine Stromabgabe erreichen laßt, die der Summe der Einstellwerte für die Strombegrenzung entspricht.

Zu beachten ist, daß die Ausgangsklemmen für maximal 15 A vorgesehen sind. Werden mehrere Ausgänge parallel betrieben, um höhere Ströme als diesen zu liefern, so sollen die Verbindung an einer getrennten Stelle vorgenommen werden, nicht an einer der Klemmen.

Ventilation

Obwohl die Stromversorgung außerst effizient arbeitet kann sie bei voller Leistung ein betrachtliches Maß an Wärme erzeugen. Die Kühlung der Stromversorgung erfolgt ausschließlich durch Konvektion, weshalb es wichtig ist, daß die Ventilation niemals eingeschränkt wird, wenn Leistung und Sicherheit aufrecht erhalten werden sollen.

Wartung

Die Hersteller bzw. deren Vertretungen im Ausland bieten die Reparatur von Geräten an, bei denen eine Störung aufgetreten ist. Wenn der Eigentümer die Wartungsarbeiten selbst durchführten möchte, hat er darauf Sorge zu tragen, daß diese Arbeiten ausschließlich von entsprechend qualifiziertem Personal und gemäß Wartungshandbuch ausgeführrt werden, das direkt von den Herstellern oder deren Vertretungen im Ausland bezogen werden kann.

Sicherung

Korrekter Sicherungstyp:

Träge Hochleistungssicherung (T) 10 Amp, 250 V, 5 x 20 mm

Beachten Sieitte, da die Hauptfunktion der Sicherung der Schutz von Personen sowie Gerateteilen ist bzw. die Begrenzung solcher Schaden im Falle von Störungen an den Schaltgeräten. Brennt eine Sicherung durch, so ist es hochst wahrscheinlich, daß auch ihr Ersatz durchbrennt, weil eine Störung im Gerät vorliegt. In einem solchen Falle ist es erforderlich, daß das Gerät vom Hersteller repariert wird.

Achten Sie darauf, daß nur Sicherungen der vorgeschriebenen Stromstände und des angegebenen Typs als Ersatzsanierungen verwendet werden. Die Verwendung von Behelfssicherungen und das Kurzschlieben von Sicherungshalten ist verboten.

Zum Auswechseln einer Sicherung zuerst das Gerät von seiner Wechselstromversorgung trennen. Dann die 6 Befestigungsschrauben des Gehäuses entfernen und danach das Gehäuse abheben. Sicherung durch eine korrekte Ersatzsicherung ersetzen und Gehäuse wieder montieren.

Reinigung

Falls die Stromversorgung der Reinigung bedarf, einen mit Wasser oder einem milden Detergens angefeuchteten Lappen benutzen. Anzeigefenster mit einem weichen, trockenen Lappen polieren.

WARNING! ZUR VERMEIDUNG EINES ELEKTRISCHEN SCHLAGS BZW. BESCHÄDIGUNG DER STROMVERSORGUNGSEINHEIT, DAFÜR SORGEN, DASS KEIN WASSER INS GEHÄUSE EINDRINGT. UM SCHADEN AM GEHÄUSE BZW. AM ANZEIGEFENSTER ZU VERMEIDEN, KEINE LösUNGSMITTEL ZUR REINIGUNG VERWENDEN!
