Marca	Soundmaster
Modello	PDB1850
Tipo di prodotto	Lettore DVD portatile
Alimentazione	Adattatore di rete 12 V (incluso), adattatore auto 12 V (incluso), batteria integrata ricaricabile
Lettore di dischi	DVD, CD, MP3, JPEG, DivX (non supporta i Blu-Ray)
Formati di file	MP3, JPEG, DivX (risoluzione max 720p)
Supporto aggiuntivo	Porta USB e lettore di schede SD (capacità max 32 GB)
Schermo	Schermo LCD integrato (non specificato, stimato 7 pollici)
Uscite	Uscita AV (jack 3,5 mm verso RCA), presa cuffie 3,5 mm
Telecomando	Telecomando a infrarossi (portata 5 m, angolo 30°)
Funzioni principali	Riproduzione DVD, USB, schede; zoom (x2, x3, x4, 1/2, 1/3); ripetizione A-B; sottotitoli; rallentatore; navigazione fotogramma per fotogramma; impostazioni audio/video (PAL/NTSC, luminosità, contrasto, saturazione, tinta)
Manutenzione e pulizia	Pulire con un panno asciutto. Non utilizzare detergenti né panni abrasivi.
Sicurezza	Laser classe 1 – non aprire l'alloggiamento. Rischio di scossa elettrica. Utilizzare solo in ambienti interni asciutti. Non esporre a umidità, calore o fiamme nude. Pile a bottone: pericolo di ingestione – tenere fuori dalla portata dei bambini.
Riparabilità	Affidare qualsiasi riparazione a personale qualificato. L'apertura non autorizzata annulla la garanzia.
Contenuto della confezione	Unità principale, monitor slave, adattatore di rete, adattatore auto, 2 cuffie, cavo AV, 2 supporti per poggiatesta, telecomando, manuale di istruzioni
Dimensioni	Non specificate (stima: circa 25 × 18 × 4 cm)
Peso	Non specificato (stima: circa 1 kg)

Domande frequenti - PDB1850 Soundmaster

Il telecomando non funziona. Cosa fare?

Verificare che le pile siano correttamente installate e in buono stato. Puntare il telecomando verso il sensore IR situato sul frontale, entro un raggio di 5 m e un angolo di 30°. Se il problema persiste, sostituire le pile.

Non c'è né immagine né suono. Come risolvere?

Assicurarsi che tutte le connessioni siano ben stabilite, che il volume non sia al minimo, che il televisore o il ricevitore audio funzioni correttamente e che le impostazioni audio siano appropriate.

Il disco non può essere letto. Perché?

Pulire il disco e la lente laser con un panno morbido e alcol. Questo lettore non supporta i Blu-Ray né i dischi piratati. Assicurarsi che il disco sia compatibile (DVD, CD, MP3, JPEG).

I miei file USB o scheda SD non vengono letti. Cosa devo verificare?

Verificare che il supporto sia formattato in FAT32 o NTFS, che la capacità non superi 32 GB, che i file siano in un formato supportato (MP3, JPEG, DivX) e che la risoluzione video non superi 720p.

Come utilizzare la funzione MP3 con testo?

Posizionare il file MP3 e il file di testo (estensione .lrc) su una chiavetta USB o una scheda SD, con esattamente lo stesso nome. Attivare l'opzione MP3 Lyric nel menu di configurazione (GENERAL SETUP PAGE) per visualizzare il testo.

Come impostare la lingua del menu o dei sottotitoli?

In modalità DVD, premere SETUP. In GENERAL SETUP PAGE, scegliere OSD LANG per la lingua del menu. In PREFERENCE PAGE, impostare AUDIO e SUBTITLE per le lingue audio e dei sottotitoli. Nota: le impostazioni delle preferenze richiedono che nessun disco sia inserito.

Come collegare il lettore a un televisore?

Collegare il cavo AV in dotazione (jack 3,5 mm) alla presa AV-OUT del lettore, quindi i connettori RCA (giallo, rosso, bianco) agli ingressi corrispondenti del televisore. Selezionare l'ingresso AV sul televisore.

Come ricaricare la batteria integrata?

Collegare l'adattatore di rete in dotazione sul lato destro dell'apparecchio e a una presa elettrica. La spia rossa indica la carica, la spia verde indica batteria carica. Utilizzare solo l'adattatore in dotazione.

Come utilizzare lo zoom?

Durante la riproduzione, premere più volte il tasto ZOOM del telecomando per scegliere tra i livelli: x2, x3, x4, 1/2, 1/3. Utilizzare i tasti direzionali per spostare l'immagine ingrandita.

Lo schermo rimane nero, cosa fare?

Verificare che l'apparecchio sia acceso (interruttore ON/OFF su ON). Se si utilizza il monitor slave, assicurarsi che anche esso sia acceso. Premere DISPLAY per accendere lo schermo LCD. Se il problema persiste, provare a resettare l'apparecchio spegnendolo e riaccendendolo.

MANUALE UTENTE PDB1850 Soundmaster

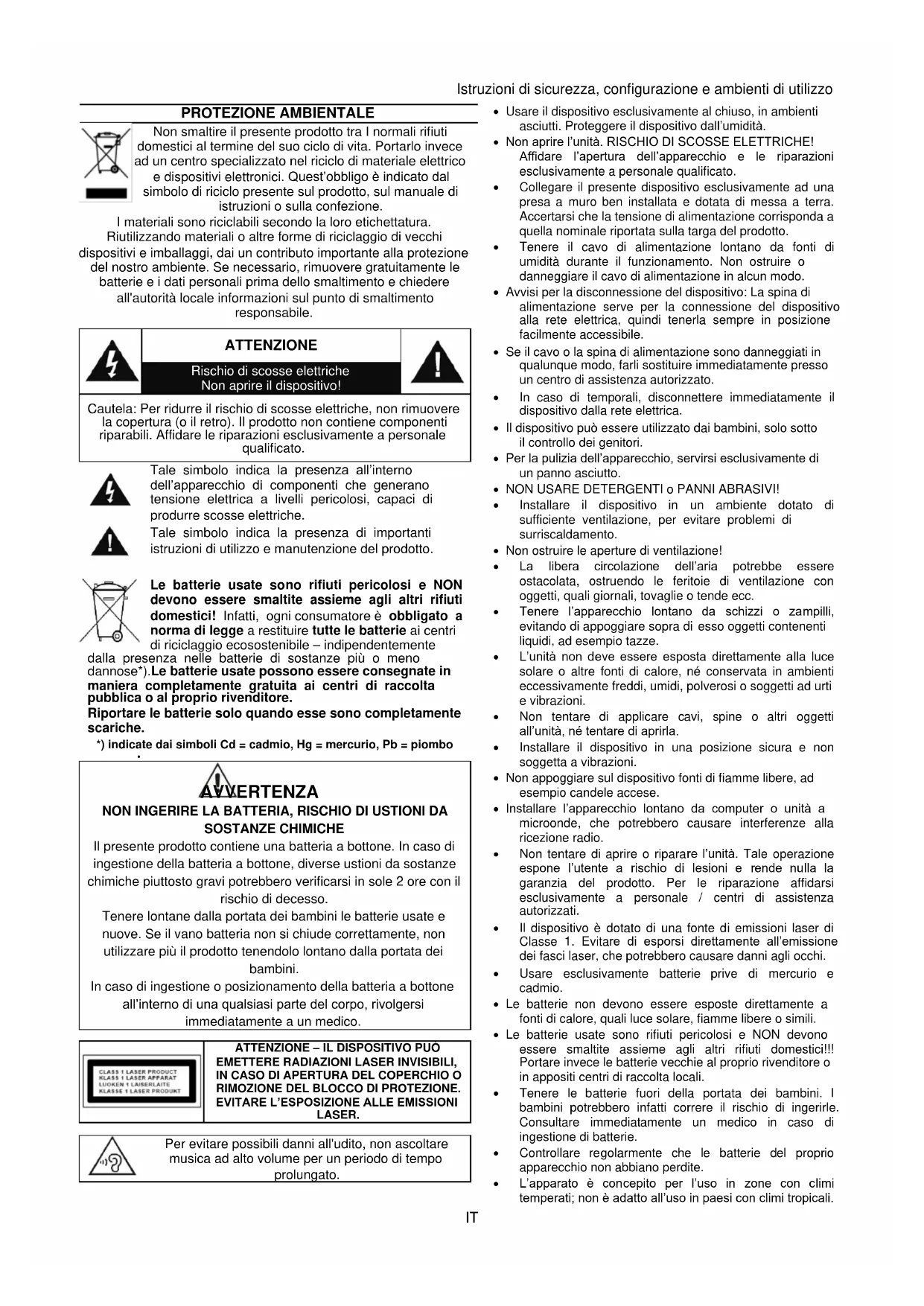

PROTEZIONE AMBIENTALE

Non smaltire il presente prodotto tra I normali rifiuti domestici al termine del suo ciclo di vita. Portarlo invece ad un centro specializzato nel riciclo di materiale elettrico e dispositivi elettronici. Quest'obbligo è indicato dal simbolo di riciclo presente sul prodotto, sul manuale di istruzioni o sulla confezione.

I materiali sono riciclabili secondo la loro etichettatura.

Riutilizzando materiali o altre forme di riciclaggio di vecchi dispositivi e imballaggi, dai un contributo importante alla protezione del nostro ambiente. Se necessario, rimuovere gratuitamente le batterie e i dati personali prima dello smaltimento e chiedere all'autorità locale informazioni sul punto di smaltimento responsabile.

ATTENZIONE

Rischio di scosse elettriche Non aprire il dispositivo!

Cautela: Per ridurre il rischio di scosse elettriche, non rimuovere la copertura (o il retro). Il prodotto non contiene componenti riparabili. Affidare le riparazioni esclusivamente a personale qualificato.

Tale simbolo indica la presenza all'interno dell'apparecchio di componenti che generano tensione elettrica a livelli pericolosi, capaci di produrre scosse elettriche.

Tale simbolo indica la presenza di importanti istruzioni di utilizzo e manutenzione del prodotto.

Le batterie usate sono rifiuti pericolosi e NON devono essere smaltite assieme agli altri rifiuti domestici! Infatti, ogni consumatore è obbligato a norma di legge a restituire tutte le batterie ai centri di riciclaggio ecosostenibile – indipendentemente

dalla presenza nelle batterie di sostanze più o meno dannose*). Le batterie usate possono essere consegnate in maniera completamente gratuita ai centri di raccolta pubblica o al proprio rivenditore.

Riportare le batterie solo quando esse sono completamente scariche.

*) indicate dai simboli Cd = cadmio, Hg = mercurio, Pb = piombo

XERTENZA

NON INGERIRE LA BATTERIA, RISCHIO DI USTIONI DA SOSTANZE CHIMICHE

Il presente prodotto contiene una batteria a bottone. In caso di ingestione della batteria a bottone, diverse ustioni da sostanze chimiche piuttosto gravi potrebbero verificarsi in sole 2 ore con il rischio di decesso.

Tenere lontane dalla portata dei bambini le batterie usate e nuove. Se il vano batteria non si chiude correttamente, non utilizzare più il prodotto tenendolo lontano dalla portata dei bambini.

In caso di ingestione o posizionamento della batteria a bottone all'interno di una qualsiasi parte del corpo, rivolgersi immediatamente a un medico.

ATTENZIONE – IL DISPOSITIVO PUO EMETTERE RADIAZIONI LASER INVISIBILI, IN CASO DI APERTURA DEL COPERCHIO O RIMOZIONE DEL BLOCCO DI PROTEZIONE. EVITARE L'ESPOSIZIONE ALLE EMISSIONI LASER.

Per evitare possibili danni all'udito, non ascoltare musica ad alto volume per un periodo di tempo prolungato.

- Usare il dispositivo esclusivamente al chiuso, in ambienti asciutti. Proteggere il dispositivo dall'umidità.

- Non aprire l'unità. RISCHIO DI SCOSSE ELETTRICHE! Affidare l'apertura dell'apparecchio e le riparazioni esclusivamente a personale qualificato.

- Collegare il presente dispositivo esclusivamente ad una presa a muro ben installata e dotata di messa a terra. Accertarsi che la tensione di alimentazione corrisponda a quella nominale riportata sulla targa del prodotto.

- Tenere il cavo di alimentazione lontano da fonti di umidità durante il funzionamento. Non ostruire o danneggiare il cavo di alimentazione in alcun modo.

- Avvisi per la disconnessione del dispositivo: La spina di alimentazione serve per la connessione del dispositivo alla rete elettrica, quindi tenerla sempre in posizione facilmente accessibile.

- Se il cavo o la spina di alimentazione sono danneggiati in qualunque modo, farli sostituire immediatamente presso un centro di assistenza autorizzato.

- In caso di temporali, disconnettere immediatamente il dispositivo dalla rete elettrica.

- Il dispositivo può essere utilizzato dai bambini, solo sotto il controllo dei genitori.

- Per la pulizia dell'apparecchio, servirsi esclusivamente di un panno asciutto.

• NON USARE DETERGENTI o PANNI ABRASIVI!

- Installare il dispositivo in un ambiente dotato di sufficiente ventilazione, per evitare problemi di surriscaldamento.

• Non ostruire le aperture di ventilazione!

- La libera circolazione dell'aria potrebbe essere ostacolata, ostruendo le feritoie di ventilazione con oggetti, quali giornali, tovaglie o tende ecc.

- Tenere l'apparecchio lontano da schizzi o zampilli, evitando di appoggiare sopra di esso oggetti contenenti liquidi, ad esempio tazze.

- L'unità non deve essere esposta direttamente alla luce solare o altre fonti di calore, né conservata in ambienti eccessivamente freddi, umidi, polverosi o soggetti ad urti e vibrazioni.

- Non tentare di applicare cavi, spine o altri oggetti all'unità, né tentare di aprirla.

- Installare il dispositivo in una posizione sicura e non soggetta a vibrazioni.

- Non appoggiare sul dispositivo fonti di fiamme libere, ad esempio candele accese.

- Installare l'apparecchio lontano da computer o unità a microonde, che potrebbero causare interferenze alla ricezione radio.

- Non tentare di aprire o riparare l'unità. Tale operazione espone l'utente a rischio di lesioni e rende nulla la garanzia del prodotto. Per le riparazione affidarsi esclusivamente a personale / centri di assistenza autorizzati.

- Il dispositivo è dotato di una fonte di emissioni laser di Classe 1. Evitare di esporsi direttamente all'emissione dei fasci laser, che potrebbero causare danni agli occhi.

- Usare esclusivamente batterie prive di mercurio e cadmio.

- Le batterie non devono essere esposte direttamente a fonti di calore, quali luce solare, fiamme libere o simili.

- Le batterie usate sono rifiuti pericolosi e NON devono essere smaltite assieme agli altri rifiuti domestici!!! Portare invece le batterie vecchie al proprio rivenditore o in appositi centri di raccolta locali.

- Tenere le batterie fuori della portata dei bambini. I bambini potrebbero infatti correre il rischio di ingerirle. Consultare immediatamente un medico in caso di ingestione di batterie.

- Controllare regolarmente che le batterie del proprio apparecchio non abbiano perdite.

- L'apparato è concepito per l'uso in zone con climi temperati; non è adatto all'uso in paesi con climi tropicali.

GUIDA DI AVVIO RAPIDO

1 Collegare la sorgente di alimentazione
2 Premere il pulsante "OPEN"
3 Aprire il coperchio del disco
4 Inserire il disco
5 Chiudere il coperchio del disco
6 Spostare il tasto "ON/OFF" in posizione ON per avviare la lettura del disco. Attendere che la lettura venga completata. Il disco verrà riprodotto correttamente.

Regola il livello del volume

Interrompe la riproduzione

Riproduce il capitolo/titolo/traccia

precedente e successivo

Avvia e sospende la riproduzione

Indicatore di funzionamento, carica e sensore del telecomando

Regola il livello del volume

Attiva/disattiva l'altoparlante

Interruttore OFF/ON

Seleziona le opzioni di menu

Apre il menu delle impostazioni

Seleziona le opzioni di menu

INSTALLAZIONE DELLA STAFFA SUL POGGIATESTA DELL'AUTO

1 Installare la staffa nel foro per vite sul retro del lettore DVD
2 Allentare le viti sul lato della staffa e fissare la staffa ai due montanti sotto il poggiatesta.
3 Se necessario, regolare l'inclinazione dell'unità

1 ⏻ Per accendere / mettere in standby
2 Per abbassare il volume
3 Per selezionare/innerire fotogramma per fotogramma
Per selezionare premere ▲; ▼; ◀; ▶; quindi premere OK
Premere ◀ / ▶ per vedere il fotogramma successivo/precedente durante la pausa
4 SETUP per aprire il menu di configurazione (tranne in modalità AV)
5 AUDIO per commutare il canale da sinistra a destra
6 ▶ Per riprodurre o mettere in pausa la riproduzione audio o video
7 ■ Per interrompere la riproduzione audio, video o foto
8 A-B per impostare il punto A e B per la riproduzione in loop
9 ZOOM premere ripetutamente per uno zoom 2x, 3x, 4x, 1/2, 1/3
10 REPEAT per ripetere il disco caricato
11 SUBTITLE per abilitare i sottotitoli
12 USB/CARD per selezionare la modalità DVD, USB e scheda
13 Per disattivare l'audio
14 + Per alzare il volume
15 MENU per aprire il menu principale del DVD
16 Per andare avanti/Indietro veloce
17 Per riprodurre il capitolo/titolo/traccia successivo
19 DISPLAY per accendere o spegnere lo schermo LCD principale

18 SLOW premere ripetutamente per una riproduzione 1/2, 1/4; 1/8 o 1/16

1 2 3 4 5 6 7 8 9 10 11 USB/CARD OK AUDIO SETUP MENU IS/PLAY SLOW ZOOM SUSTITLED 12 13 14 15 16 17 18 19

INSTALLAZIONE DELLA BATTERIA

1. Rimuovere il coperchio del vano batteria sul retro del telecomando.
2. Inserire nell'apposito vano due batterie AAA rispettando la polarità corretta (vedere indicazioni all'interno del vano batterie).
3. Riposizionare il coperchio dell'apposito vano.

CONTENUTO DELLA CONFEZIONE

• Unità principale e unità secondaria
  Adattatore CA
  2 cuffie
  Cavo di collegamento AV/CC
  ▶ 2 staffe per poggiatesta

Telecomando
Adattatore 12 V per auto
Cavo audio-/video
Manuale di istruzioni

FUNZIONAMENTO DI BASE

Utilizzare solo l'adattatore di alimentazione/adattatore per auto fornito in dotazione!

Assicurarsi che la tensione elettrica della rete domestica corrisponda a quella indicata sulla targhetta dell'adattatore CA.

Collegare l'adattatore CA al lato destro del dispositivo e a una presa elettrica.

L'indicatore di ricarica sull'apparecchio si accende:

LED rosso acceso: la batteria si sta caricando.

LED verde acceso: la batteria è completamente carica

Collegare il monitor secondario come mostrato in figura.

DC IN 12V Unità Monitor AV OUT DC OUT DC IN AV IN

INTERRUTTORE ON/OFF

Accendere l'unità principale tramite l'interruttore "ON / OFF" sul lato superiore e il monitor secondario tramite l'interruttore "ON / OFF" sul lato destro.

Per evitare lo scaricamento accidentale della batteria integrata, far scorrere l'interruttore "ON / OFF" in posizione OFF quando il dispositivo non è in uso.

Direttiva ERP per l'efficienza energetica

L'apparecchio passa automaticamente in stand-by dopo 20 minuti in caso di mancata riproduzione. Per riattivare il dispositivo, spegnere e riaccendere l'apparecchio.

SELEZIONE DELLA SORGENTE

Installare correttamente il disco, l'unità USB o la scheda nell'unità principale.

Premere "USB/CARD" per selezionare la funzionalità DVD, USB o scheda, quindi attendere la lettura e avviare la riproduzione premendo.

REGOLAZIONE DEL VOLUME

Premere il pulsante "VOL -" / "VOL +" sull'unità oppure "◀- / ▲+" sul telecomando per regolare il volume.

DISATTIVAZIONE DELL'AUDIO

Premere il pulsante "per disattivare il volume. Premere nuovamente il medesimo pulsante per riattivare il volume.

MENU DEL SETUP DVD

In modalità DVD, premere il pulsante "SETUP" per entrare nell'apposito menu.

Usare i pulsanti del cursore “▲▼◀▶” per selezionare la voce preferita. Premere "OK" per confermare

Una volta completata la suddetta impostazione, premere nuovamente "SETUP" per ritornare alla visualizzazione normale. È possibile modificare le seguenti opzioni del menu:

GENERAL SETUP PAGE
AUDIO SETUP PAGE
➢ PANEL QUALITY SETUP PAGE
PREFERENCE PAGE

GENERAL SETUP PAGE

TV DISPLAY: Regolazione del formato di visualizzazione (4:3 PS Normale, 4:3 LB Normale o 16:9 Ampio).

ANGLE MARK: È possibile scegliere diverse angolazioni della telecamera quando il film supporta tale funzione.

OSD LANG: Consente di selezionare la lingua preferita di visualizzazione dello schermo SCREEN SAVER Se impostata su ON, lo screen saver viene visualizzato dopo un determinato tempo in modalità PAUSE o STOP.

LAST MEMORY Se impostata su ON, l'unità memorizza la durata dell'ultima riproduzione L'unità avvierà nuovamente la riproduzione dall'ultima posizione di riproduzione.

MP3 LYRIC Se si desidera visualizzare il testo di una canzone, caricare testo e musica con lo stesso nome in una unità USB o scheda di memoria prima di eseguire questa funzione. Scegliere il file MP3. Scaricare il testo corrispondente con l'estensione ".Ire" da Internet oppure crearlo con l'editor di file di testi (non incluso). Rinominare il file del testo. Assicurarsi che il nome del file del testo sia lo stesso del nome del file musicale.

AUDIO SETUP PAGE

Il menu audio consente di modificare la configurazione audio del DVD.

DOWN MIX Per impostare il mix in modalità LT/RT, Stereo.

DUAL MONO Per impostare la modalità Stereo, L-Mono, R-Mono o Mix-Mono.

DYNAMIC Completo 3/4, 1/2, 1/4, OFF

PANEL QUALITY SETUP PAGE

Il menu video consente di modificare le proprietà di visualizzazione del DVD.

SHARPNESS Per regolare la nitidezza dello schermo.

BRIGHTNESS Per regolare la luminosità dello schermo.

CONTRAST Per regolare il contrasto dello schermo.

SATURATION Per regolare la saturazione dello schermo.

HUE Per regolare la tonalità dello schermo.

ASPECT RATIO Per impostare la visualizzazione a 16:9 o 4:3

PREFERENCE PAGE (L'impostazione è disponibile solo quando all'interno dell'unità non è presente alcun supporto).

L'opzione di menu delle preferenze consente di regolare le impostazioni predefinite del disco DVD.

TV TYPE Per impostare il Tipo TV su PAL, AUTO o NTSC.

AUDIO Per impostare la lingua predefinita dell'audio. [Subtitle] Per impostare la lingua dei sottotitoli.

SUBTITLE Per attivare/disattivare la funzione sottotitoli

DISC MENU Per impostare la lingua dei menu del disco.

DEFAULT Per ripristinare le impostazioni di fabbrica del DVD oltre all'uscita massima dell'altoparlante nell'elaborazione degli effetti sonori.

IMPOSTAZIONI DEL MONITOR SECONDARIO

Premere "MENU" sull'unità secondaria per aprire il menu.

Premere ripetutamente "MENU" per alternare tra: PICTURE; VOLUME; OPTION; SYSTEM

Le seguenti opzioni possono essere cambiate con i pulsanti "⇔ / ⇒":

PICTURE: BRIGHT; CONTRAST; COLOR; LANGUAGE

Immagine luminosità, contrasto, colore, lingua

VOLUME: default Volume

Volume Volume predefinito

OPTION: RESET; ZOOM

Opzione reimpostazione, formato immagine

SYSTEM: S-ROLOC

Sistema colore di sistema

I valori possono essere modificati tramite i pulsanti "VOL -" o "VOL +" quando necessario.

USCITA AV

È possibile collegare il dispositivo a un apparecchio esterno (come un televisore, un proiettore, ecc.) per visualizzarne i contenuti.

1. Inserire la spina del cavo AV in dotazione nella presa "AV-OUT" dell'apparecchio; inserire altresì le 3 spine RCA del cavo nel dispositivo esterno. Se l'apparecchio non dispone di questi collegamenti, è possibile trovare gli adattatori corrispondenti nei negozi specializzati.

2. Commutare l'apparecchio collegato all'ingresso corrispondente e avviare la riproduzione sull'apparecchio.

CUFFIE

È possibile collegare le cuffie all'apparecchio. Collegare le cuffie al jack per cuffie da 3,5 mm sul lato destro dell'unità.

Verranno disattivati gli altoparlanti integrati.

Per evitare possibili danni all'udito, non ascoltare musica ad alto volume per un periodo di tempo prolungato.

RISOLUZIONE DEI PROBLEMI

ATTENZIONE: Prima di richiedere l'assistenza post-vendita, verificare questa possibile risoluzione. Rischio di scosse elettriche. Non rimuovere mai l'involucro del prodotto. Per mantenere la validità della garanzia, non tentare mai di riparare il prodotto da soli.

Nessuna reazione al telecomando	• Inserire correttamente le batterie.• Puntare il telecomando verso il sensore IR situato sul pannello anteriore del prodotto (entro 5 metri e un massimo di 30 gradi di inclinazione).• Inserire le nuove batterie nel telecomando.
Nessuna immagine/suono	• Assicurarsi che la connessione sia buona, che il volume non sia troppo basso, che il ricevitore audio o la TV funzionino normalmente e che l'impostazione dell'audio sia corretta.
Nessuna immagine sulla connessione AV	• Se il lettore è collegato a un dispositivo di visualizzazione non autorizzato tramite un cavo AV, il segnale audio/video potrebbe non essere visualizzato• Controllare se il cavo AV è difettoso. Se è difettoso o danneggiato, sostituirlo.
Il segnale audio non viene riprodotto sul televisore	• Assicurarsi che i cavi audio siano collegati all'ingresso audio del televisore• Assegnare l'ingresso audio del televisore all'ingresso video corrispondente. Consultare il manuale utente del televisore per maggiori dettagli.
Impossibile riprodurre il disco	• Pulire il laser e i dischi con alcol• Il lettore DVD non supporta dischi Blu Ray e piratati.
Impossibile riprodurre o leggere i file di dati	• Assicurarsi che il file di dati sia stato registrato nel formato standard UDF, ISO9660 o JOLIET.• Assicurarsi che l'estensione del file JPEG sia jpg, JPG, jpeg o JPEG.• Assicurarsi che l'unità USB o la scheda SD non abbiano una capacità di archiviazione superiore a 32 GB.• Assicurarsi che la risoluzione video non superi 720p.

L'attuale manuale di istruzioni può essere scaricato dal sito www.soundmaster.de

Ci riserviamo eventuali errori di stampa e modifiche tecniche.

Copyright di Woerlein GmbH, 90556 Cadolzburg, www.soundmaster.de

Riproduzione possibile solo con il permesso di Woerlein GmbH

r.de CE

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Con la presente, Wörlein GmbH dichiara che questo dispositivo è conforme ai requisiti essenziali e altre disposizioni contenute nella Direttiva 2014/30/EU; 2014/35/EU; 2009/125/EC; 2011/65/EU. Una copia della dichiarazione di conformità può essere richiesta all'indirizzo sopra indicato.
