BackTrack GPS FishTrack - Dispositivo GPS BUSHNELL - Manuale utente e istruzioni gratuiti

Intitolazione	Descrizione
Tipo di dispositivo	GPS portatile per la pesca
Dimensioni	Compatto e leggero, facile da trasportare
Display	Schermo LCD retroilluminato per una visibilità ottimale
Funzionalità GPS	Tracciamento della posizione, marcatura di punti di interesse
Autonomia della batteria	Durata prolungata con batterie standard
Utilizzo	Ideale per i pescatori, navigazione sull'acqua
Manutenzione	Pulire regolarmente, controllare lo stato delle batterie
Sicurezza	Utilizzare in condizioni meteorologiche appropriate
Accessori inclusi	Cinturino per il trasporto, manuale d'uso
Garanzia	Verificare le condizioni di garanzia con il venditore

Domande frequenti - BackTrack GPS FishTrack BUSHNELL

Come si accende il BUSHNELL BackTrack GPS FishTrack?

Per accendere il dispositivo, premere e tenere premuto il pulsante di accensione per alcuni secondi fino a quando lo schermo si illumina.

Come si carica il BUSHNELL BackTrack GPS FishTrack?

Utilizzare il cavo USB fornito per collegare il dispositivo a una fonte di alimentazione. Un indicatore di carica verr visualizzato sullo schermo durante la ricarica.

Perch il mio dispositivo non riceve il segnale GPS?

Assicurarsi di essere all'aperto, in un'area libera da ostacoli. Edifici, alberi e condizioni meteorologiche possono influenzare la ricezione del segnale GPS.

Come si resetta il BUSHNELL BackTrack GPS FishTrack?

Per resettare il dispositivo, tenere premuti contemporaneamente il pulsante di accensione e il pulsante modalit per circa 10 secondi.

Come si salva la mia posizione attuale?

Premere il pulsante del marcatore per salvare la posizione attuale. possibile salvare pi posizioni.

Come si elimina una posizione salvata?

Accedere alla cronologia delle posizioni, selezionare la posizione da eliminare, quindi premere il pulsante di eliminazione.

Perch la batteria si scarica rapidamente?

Un uso intensivo del GPS o l'utilizzo di funzioni come la retroilluminazione dello schermo possono causare un rapido consumo della batteria. Ridurre la luminosit o spegnere il dispositivo quando non in uso.

Come si aggiorna il software del mio dispositivo?

Visitare il sito Web di BUSHNELL per scaricare gli aggiornamenti software. Seguire le istruzioni fornite per installare gli aggiornamenti tramite USB.

Il mio dispositivo mostra un messaggio di errore, cosa devo fare?

Per i messaggi di errore, provare a riavviare il dispositivo. Se il problema persiste, resettarlo. Consultare il manuale d'uso per messaggi di errore specifici.

Il dispositivo impermeabile?

Il BUSHNELL BackTrack GPS FishTrack progettato per resistere agli schizzi, ma non completamente impermeabile. Evitare di immergerlo in acqua.

MANUALE UTENTE BackTrack GPS FishTrack BUSHNELL

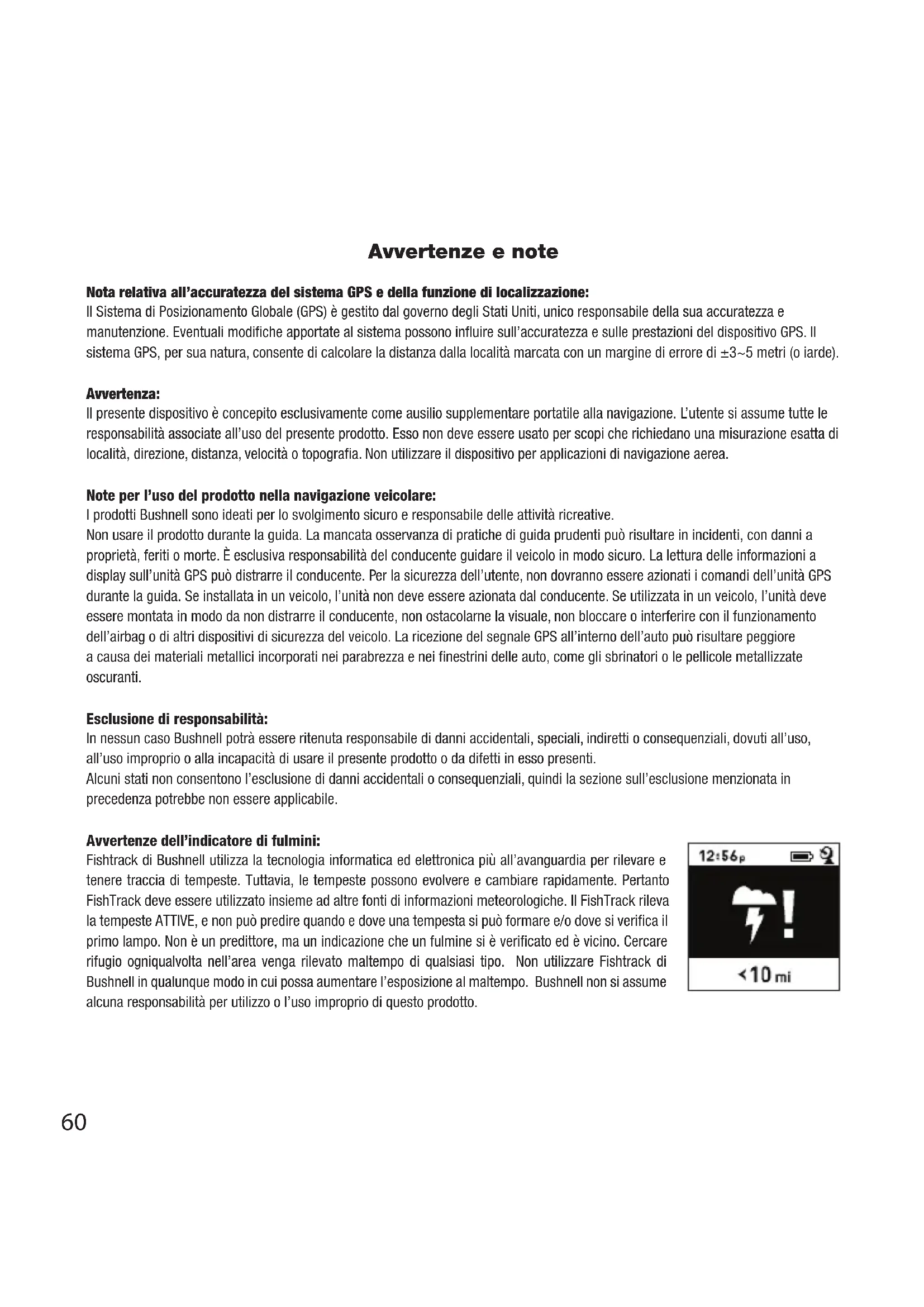

Nota relatività all'accuratezza del sistema GPS e della funzione di localizzazione:

Il Sistema di Posizionamento Globale (GPS) è gestito dal governo degli Stati Uniti, unico responsabile della sua accuratezza e manutenzione. Eventuali modifiche apporte alsystema possono influire sull'accuratezza e sulle prestazioni del dispositivo GPS. Ilsystema GPS, per sua natura, consente di calculare la distance alla località marcata con un margine di erre di ± 3 5 metri (o iarde).

Avverenza:

Il presente dispositivo è concepito esclusivamente come ausilio supplementare portatile alla navigazione. L'utente si assume tutte le responsabilità associate all'uso del presente prodotto. Esso non deve essere usato per scopi che richiedano una misurazione esatta di località, direzione, distanza, velocità o topografia. Non utilizzato il dispositivo per applicazioni di navigazione aerea.

Note per l'uso del prodotto nella navigazione veicolare:

I prodotti Bushnell sono ideati per lo svolgimento sicuro e responsabile delle attività ricreative.

Non usare il prodotto durante la guida. La mancata osservanza di pratiche di guida prudenti cui risultare in incidenti, con danni a proprieta, feriti o morte. è escludiva responsabilità del conducente guidare il veicolo in modo sicuro. Lalettura delle informazioni a display sull'unità GPS cui distrarre il conducente. Per la sicurezza dell'utente, non dovranno essere azionati i comandi dell'unità GPS durante la guida. Se installata in un veicolo, l'unità non deve essere azionata dal conducente. Se utilizzata in un veicolo, l'unità deve essere montata in modo da non distrarre il conducente, non ostacolarne la visuale, non bloccare o interfere con il funzionamento dell'airbag o di altri dispositivi di sicurezza del veicolo. La ricezione del segnale GPS all'interno dell'auto cui risultare peggiore a causa dei materiali metallici incorporeati nei parabrezza e nei finestrini delle auto, come gli sbrinatori o le pellicole metallizzate oscuranti.

Esclusione di responsabilità:

In nessun caso Bushnell potra essere ritenuta responsabile di danni accidentali, speciali, indiretti o consequenziali, dovuti all'uso, all'uso improprio o alla incapacità di usare il presente prodotto o da difetti inesso presenti.

Alcuni stati non consentono l'esclusione di danni accidentali o consequenziali, quando la sezione sull'esclusione menzionata in precedenza potrebbe non essere applicabile.

Avvertenze dell'indicatore di fulmini:

Fishtrack di Bushnell utilizza la和技术ia informatica ed elettronica più all'avanguardia per rilevare et tenere traccia di tempeste. Tuttavia, le tempeste possono evolverre e cancellare rapidamente. Pertanto FishTrack deve essere utilizzato insieme ad altre fonti di informazioni meteorologiche. Il FishTrack rileva la tempeste ATTIVE, e non può predire quando e dove una tempesta siouldo formare e/o dove si verifica il primo lampo. Non è un predicatore, ma un indicazione che un fulmine si è verificato ed è vicino. Cercare rifugio ogniqualvolta nell'area venga rilevato maltempo di qualsiasi tipo. Nonutilizzare Fishtrack di Bushnell in qualunque modo in cui possa augmentare l'esposizione al maltempo. Bushnell non si assume alcuna responsabilità per utilizzo o l'uso improprio di questo prodotto.

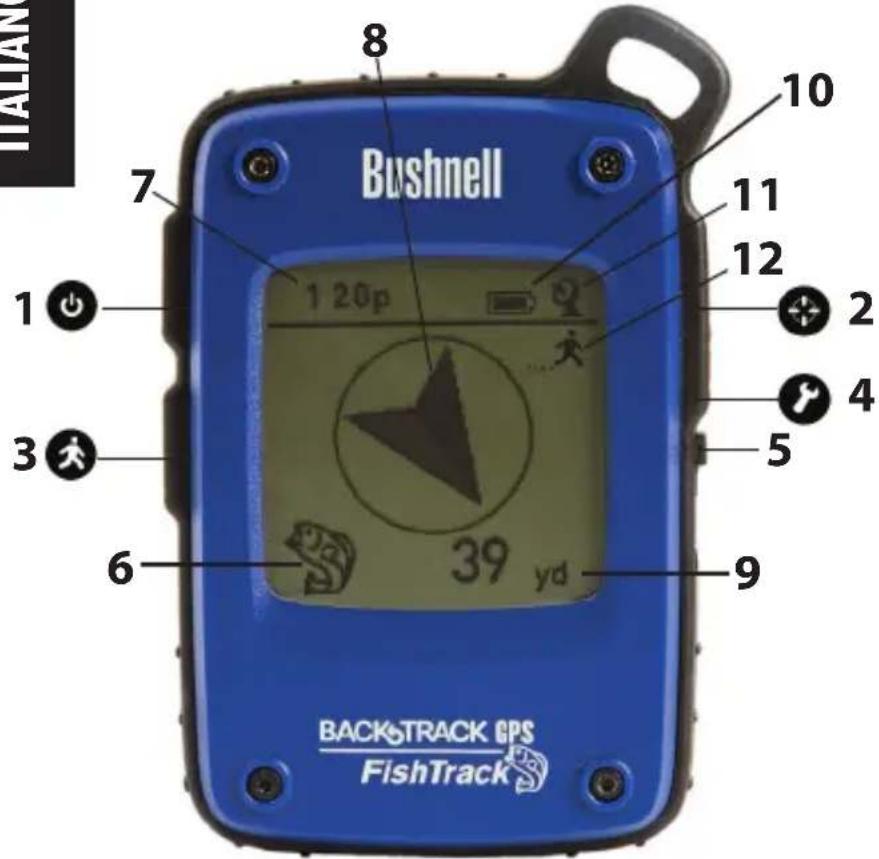

Guida ai tastie al display

VISTA FRONTALE

1. Tasto POWER
2. Tasto MARK
3. Tasto TRIP/DATA
4. Tasto SETUP
5. Porta USB
6. Icona località (1 di 5)
7. Oral locale
8. Direzione verso la località
9. Distanza alla Località
10. Indicatore livello battery
11. Icona Satellite agganciato
12. Icona itinerario

Latosinistro

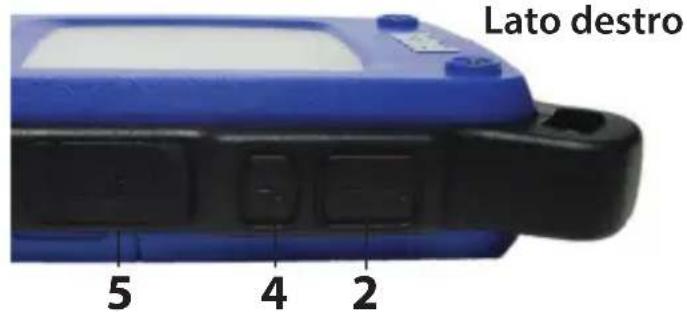

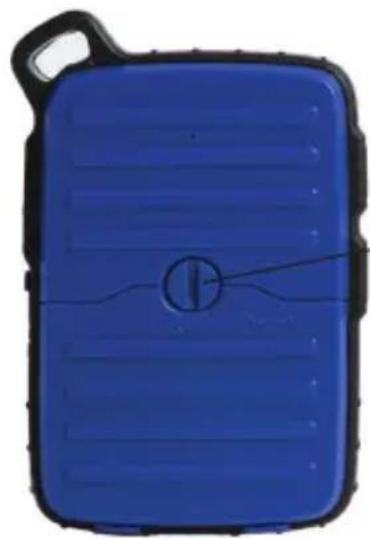

VISTA POSTERIORE E LATERALE

Fig.1
Bloccocoperchiobatteria

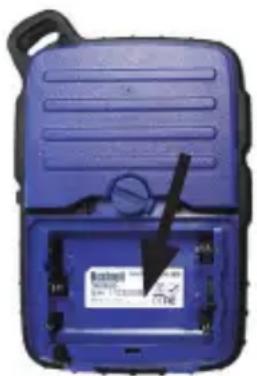

NOTA: il n. di seri e si trova all'interno del vano batteria

REGOLAZIONI DI BASE

• Aprire il coperchio del vano batteria e insere 3 batterietipo AAA (Fig 1, pag. 52). Memorizzare il n. di seriere riportato all'interno, da utilizzarsi successivement per registrar FishTrack online. Richiudere il coperchio.
• Uscire all'aperto. TENERE PREMUTO IL TASTO POWER (1) fino a che il display non si attiva. Attendere l'aggancio del satellite GPS (l'icona smette di lampeggiare) (11). Può essere necessario attendere alcuni minuti dopo la prima accensione in una nuova area.

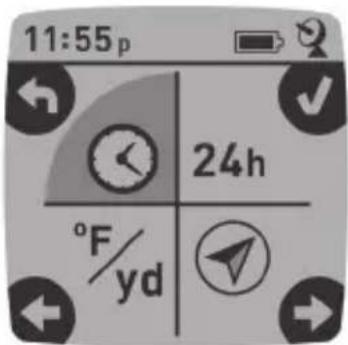

• Premere SETUP (4). Premere MARK (2), quindi premere il tastingo TRIP (3) o SETUP per impostare l'orario relative alla zona (Fig.2). Premere il tastingo MARK per tornare alla schermata Setup.
• Per modificare il formato dell'orario e della temp/distanza, premere SETUP per selezionare "12h" oppure "0F/yd", quando premere MARK per impostare su "24h" o "0C7m". (Fig. 3). La funzione della freccia viene illustrata alla pagina 6. Premere POWER per uscire da Setup.

• Premere POWER per selezionare una delle cinque icone della posizione o fino a 20 numero (6) (pesce, rampa della barca, canna da pesca, pontile, amo, n. 1-20). Dalla località che si desidera contrassegnare, tenere premuto il tasting MARK per salvare la posizione nella memoria di FishTrack (il display cambiera come molto in figura) (Fig.4). Ora è possibile spegnere (tenere premuto il tasting POWER) e uscire alla località indicata.
• Per tornare alla località contrassegnata, accendere FishTrack. Verificare che venga visualizzata la medesima icona o il n. utilizzato per contrassegnare la località (in caso contrario, premere POWER per selezionarla). Il display indica la direzione e la distance rispetto alla località (Fig.5). Spostarsi in direzione della freccia, verificando che la distance man mano diminuisca. quando si raggiunge la località, l'icona "Mark" inizia a lampeggiare al centro del display.

Fig. 2
Fig. 3

Fig. 4

Fig. 5

• É possibile utilizzato le cinque icone (e fino a 20 numeroi) per contrassegnare posizioni diverse di qualiasi tipo (la canna da pesca preferita, la rampa di varo della barca, un除去 campeggio, ecc.). Verificare di selezionare una icona o n. diverso per memorizzare agli nuova località. Tenendo premuto MARK quando è selezionata l'icona di una località usata in precedenza, quest'ultima verrà sostituita alla località attuale.
• Per ampliare o restringere il numero di località extra (numeri da 1 a 20) disponibili, premere SETUP (4) tre volte sono a che la freccia della località in basso a destra non si illumina. Premere MARK (2), quando utilizzare i tasti TRIP/DATA o SETUP per diminuire o aumento il numero sottostante la freccia (Fig. 6). Premere il tasto MARK per confermare e tornare alla schermata Setup.

SPEGNIMENTO AUTOMATICO/RETROILLUMINAZIONE

• Lo spegnimento avviene in modo automatico après 10 minuti nel caso in cui non vengano premuti ulteriori tasti (ad eccezione della modalità Trip, descritta di seguito). Tenere premuto il tasting POWER per spegnere l'unità manualmente.
• Premere il tastingo MARK per accendere la retroilluminazione del display. Essa si spegne automaticamente dopo 30 secondi.

TARATURA BUSSOLA

• Per garantire l'accuratezza direzionale, posizionare FishTrack davanti all'utente e muoverlo varie volte tracciando la forma di un 8; in quello modo è possibile ritarare la bussola (Fig. 7). Il video sulla taratura della bussola è disponibile su: http://www.bushnell.com/products/gps/instruction-videos/.
• Per ottener il migliorare risultato possibile, si raccomanda di mantenere FishTrack in posizione orizzontale (non inclinata) durante l'uso (Fig. 8).

MEMORIZZAZIONE NUovo ITINERARIO (ROTTA)

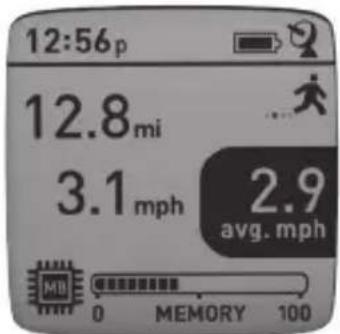

• Premere TRIP/DATA (3) per accedere alla modalità Trip. Tenere premuto il tasting TRIP/DATA per avviare la memorizzazione

Fig. 6

Fig. 8

dei dati del nuovo itinerario. Sul display viene visualizzata l'icona con l''escursionista" in movimento, unitamente ai valori aggiornati della distance percorsa e alla velocità media dell'itinerario percorso (Fig.9). Mantenere FishTrack acceso durante l'itinerario.

• Per arrestare la memorizzazione dei dati dell'itinerario, tenere premuto nuovamente il tasting TRIP/DATA.
• FishTrack salva automaticamente i dati raccolti tra il tempo di inizio e fine di memorizzazione dell'itinerario, ivi compresa la data e l'ora dell'itinerario, la distance totale percorsa, la velocità media, le modifiche di altitudine e temperatura.

Fig. 9

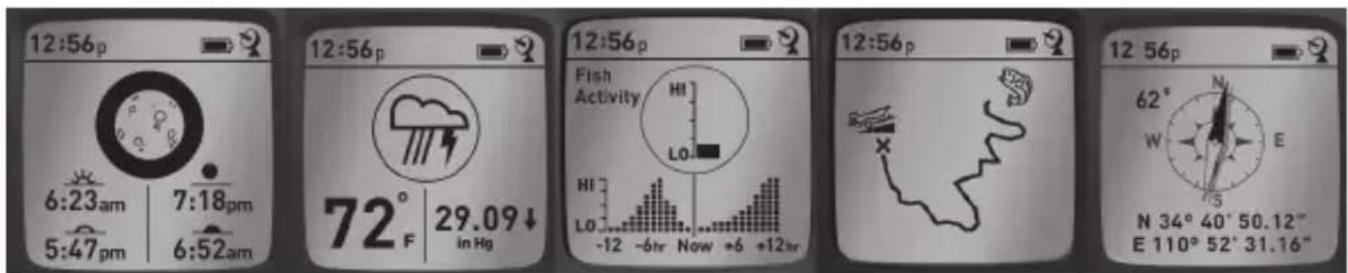

VISUALIZZAZIONE SCHERMATE DATI

Premere per quale istante TRIP/DATA (3) per visualizzare e gestire le schermate con i dati di FishTrack (in modalità Trip, non tenere premuto il tasto; in caso contrario avrà inizio un nuovo itinerario oppure si bloccherà l'itinerario in corso). Premere per quale istante POWER per tornare alla schermata principale di navigazione. Le 6 schermate con i dati visualizzano (nell'ordine) i seguenti dati sulla località attuale:

1. Alba/tramonto e fase lunare
2. Temperature, pressione barometrica, condizioni atmosferiche
3. Attività dei pesci (livello attuale e grafico per un periodo di +/- 12 ore)
4. Distanza e velocità media (itinerario attuale o più recente) e memoria rimanente (% dei dati sull'itinerario utilizzati). FishTrack è in grado di memorizzare fino a 48 ore totali di dati sugli itinerari (è altri possibile memorizzare itinerari diversi per giorni diversi). Cfr. Fig. 9 sopra.
5. Itinerario percorso (dal punto di inizio al punto di fine dell'itinerario attuale o più recente)
6. Bussola con altitudine e latitudine/longitudine

12356

Il Fishtrack di Bushnell include una funzione rilevatore di fulmini. Quando nell'area locale viene rilevato un fulmine, sullo schermo verrà visualizzato un allarme ottico (Fig. 10). Si deve spingere fisicamente uno qualsiasi dei 4 pulsanti per cancellare quello avviso dallo schermo. Il rilevatore informera di lampi entro un raggio di 15 miglia alla posizione dell'utente. L'indicatore di fulmini non ha bisogno di ottenere un blocco del segnale GPS per avvisare di un lampo; tuttavia, non è possibile alcun avviso, e non apparirà nessuna avvertenza, se l'unità viene disattivata.

Fig. 10

VISUALIZAZIONE DATI SUGLI ITINERARI

Dopo aver memorizzato almeno un itinerario, collegare FishTrack al computer per visualizzare il percorso effettuato su uno dei 4 tipi di cartine, per visualizzare il grafico con i dati sull'itinerario e per condidere l'itinerario via e-mail o altri social media. Per scaricare il software:

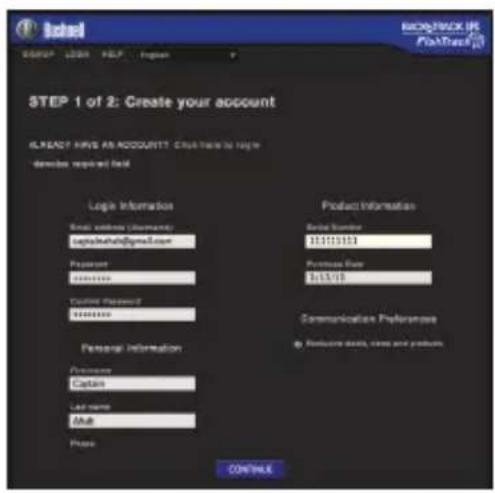

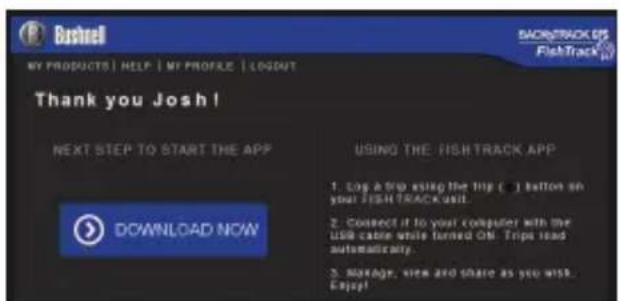

Accedere a http://www.FishTrackgps.com/ e seguire le istruzioni per create un account

(grutto) e registrarare FishTrack; quando scaricare l'applicazione software (Fig. 12, pag. successiva). L'account esegue il backup online di tutti i dati sull'itinerario. (Il numero seriale si trova all'interno del vano batteria-(Fig. 11)). Una volta effettuata la registrazione, compare una schermata da cui scaricare l'applicazione FishTrack (Fig. 13) (Adobe Air® è necessario e verrà installato automaticamente laddove non sia gia presente sul computer). Fareblick su "Scarica adesso" e selezionare "Apri". Viene altri inviata una email di conferma contenente il link per scaricare il software. Accendere FishTrack e collegare la porta USB al computer mediante il cavo USB fornito. Sui PC con Windows®, l'applicazione di norma si apare

Fig. 11

automaticamente (in caso contrario,fare clic sull'icona nel desktop (Fig. 14)). Nota: laddove venga visualizzata la finestra di popup "AutoPlay" al momento del collegamento di FishTrack,fare clic su "Open Folder to View Files"(apri cartella per visualizzare i file),quindi fare doppio clic sul file .btk (dati relativi all'itinerario).Sui computer Mac®, per lanciare I'applicazione fare doppio clic sull'icona "FishTrack" nella cartella Applicazioni.

• Inserire il nome utente (indirizzo email) e la password utilizzati per la creazione dell'account, quando selezionare"LOGIN"(Fig. 15). In tal modo sare possibile memorizzare tutti i dati relativiagli itinerari all'interno dell'account online; il backup verrà创建工作 automaticamente e sare accessibile da qualsiasi computer.

Fig. 12

Fig. 13

Fig. 14

Fig. 15

USO DELL'APP FishTrack (Fig. 16)

• Una volta aperta l'applicazione FishTrack, sulla sinistra vengono visualizzate una o più cartelle grigie (a) sotto "Itinerari scaricati", ciascuna delle quali riportera una data. Ciascuna cartella contiene le informazioni sugli itinerari percorsi nell'arco di 24 ore.
• Fare cigc sulla cartella per aprirla e visualizzare gli itinerari singoli (±bb) percorsi in tale data (la durata di ciascun itinerario si basa sul tempo trascorso tra l'inizio e la fine della memorizzazione di un nuovo itinerario tenendo premuto il tasto TRIP).
• La rota percorsa per ciascun itinerario viene visualizzata sotto forma di riga colorata (c) sulla cartina. Sono disponibili quattro tipi di cartine; fareblick sul nome del tipo di cartina (d) per modificare la visuale:

MAP (CARTINA STRADALE)- vista in stile cartina stradale, con tutti i nomi delle strade.

SATELLITE - Foto aerea dell'area.

HYBRID (IBRIDA) - le due tipologie precedenti combinate insieme.

TERRAIN (TOPOGRAFICA) - cartina topografica con i dati sulle altitudini dell'area.

• La tastiera con lo zoomslider e le freccce di posizione consentono di zoomare avanti/ indietro e di spostarsi all'interno della cartina (e).
• Fare cig sul nome di un itinerario per visualizzarlo sulla cartina. É possibile nascondere l'itinerario facendo cig sull'icona con l'occhio accanto al rispettovo nome (f).
• Per modificare il nome di una cartella (dalla data predefinita a altre informazioni, ad esempio "Itinerario Canyon - giorno 1") fare cig con il tasto destro sul nome. è altresi possibile fare cig con il tasto destro su un itinerario all'interno della cartella per rimominarlo.

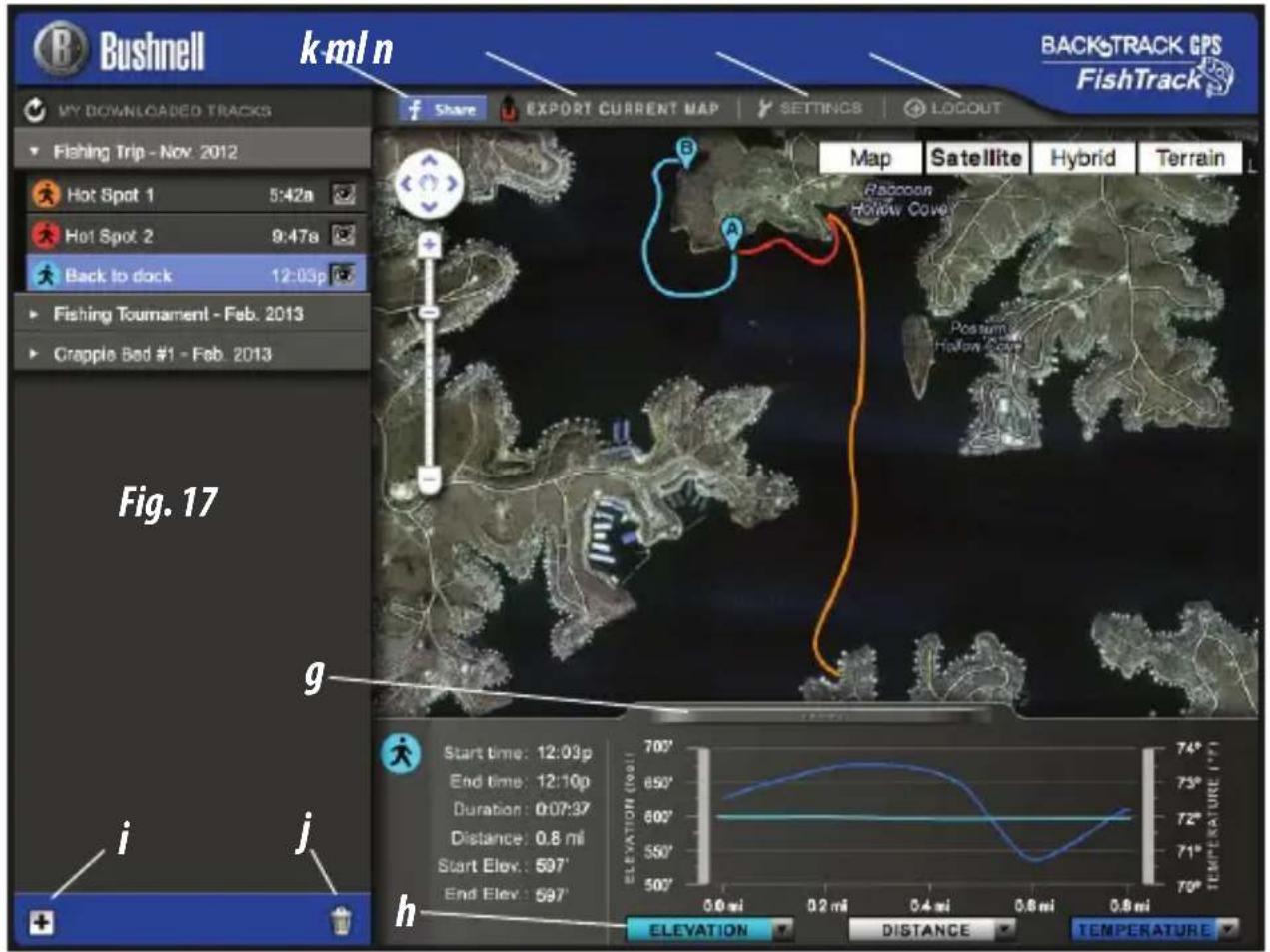

USO DELL'APP FishTrack (Fig. 17)

• Fare cigc sulla maniglia (g) in basso al centro della schermata con la cartina per aprire la finestra di popup con il grafico. In tal modo sare possibile visualizzare i grafici sull'elevazione, temperatura o velocità (uno dei due) lungo la distanza percorsa o lungo il tempo trascorso durante una qualsiasi porzione dell'itinerario. Il colore della linea del grafico corrisponde al colore del segmento dell'itinerario selezionato. Utilizzato i pull-down (h) per selezionare i dati da visualizzare.
• Per create una nuova cartella,fare clic sull'icona ^+ in basso a sinistra (i) .Gli itinerari.
  esistenti possono essere trascinati alla cartella originaria a una nuova cartella.
• Per eliminare un itinerario o una cartella contenente gli itinerari, trascinare verso l'icona del cestino (j) .
• Fare cli su" Share" (k) per publicare la cartina dell'itinerario su Facebook.
• Fare cli ( \text{su}"Export Current Map" (I) e salvare come imagine .jpg o per inviare via e-mail
• Fare cli c su "Settings" (m) per selezionare la lingua di menu e l'unità metrica/inglese.
  Terminato l'utilizzo dell'applicazione FishTrack, è sufficiente fareciesu "Logout" (n). I dati sull'itinerario vengono automaticamente salvati sull'account personale.

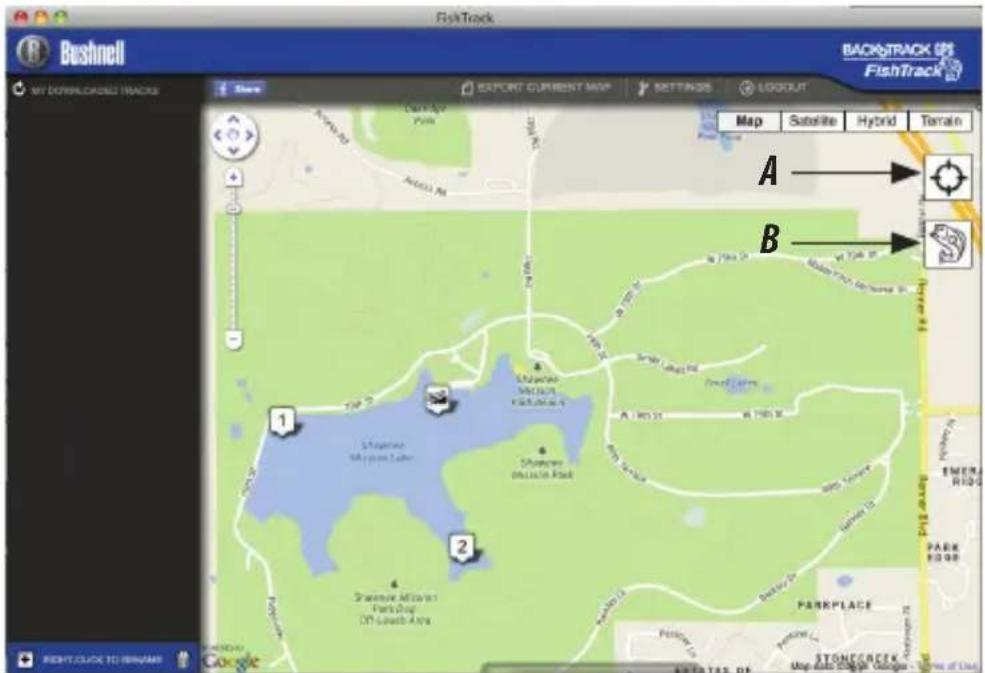

FUNZIONI APPLICATIVE EXTRA

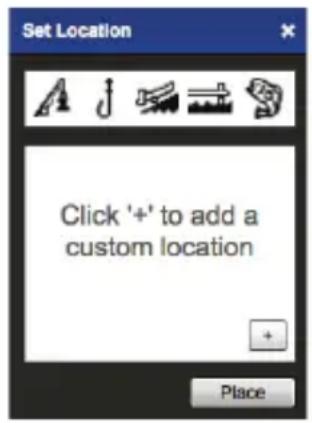

• Fare cli cull'icona con il mirino sul lato destro della cartina (Fig. 18, A) per aggiungere dovunque desiderato un contrassegno personalizzato sulla località della cartina; è possibile utilizzare una delle cinque icone. Spostare il cursore dove desiderato sulla cartina e fare cli, quando selezionare l'icona e fare cli su "+" per aggiungere la località

Fig. 19

Fig.20

Si prega di leggere i termini di utilizzo di Google Maps su: http://maps.googe.com/intl/en/help/terms_maps.html

Fig. 18

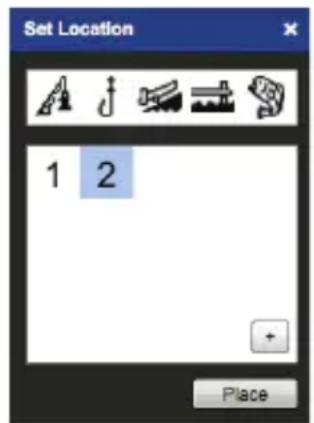

alla cartina (Fig. 19). Per rimuovere la località personalizzata, fareciesc nuovamente e selezionare "Remove" (Fig. 20).

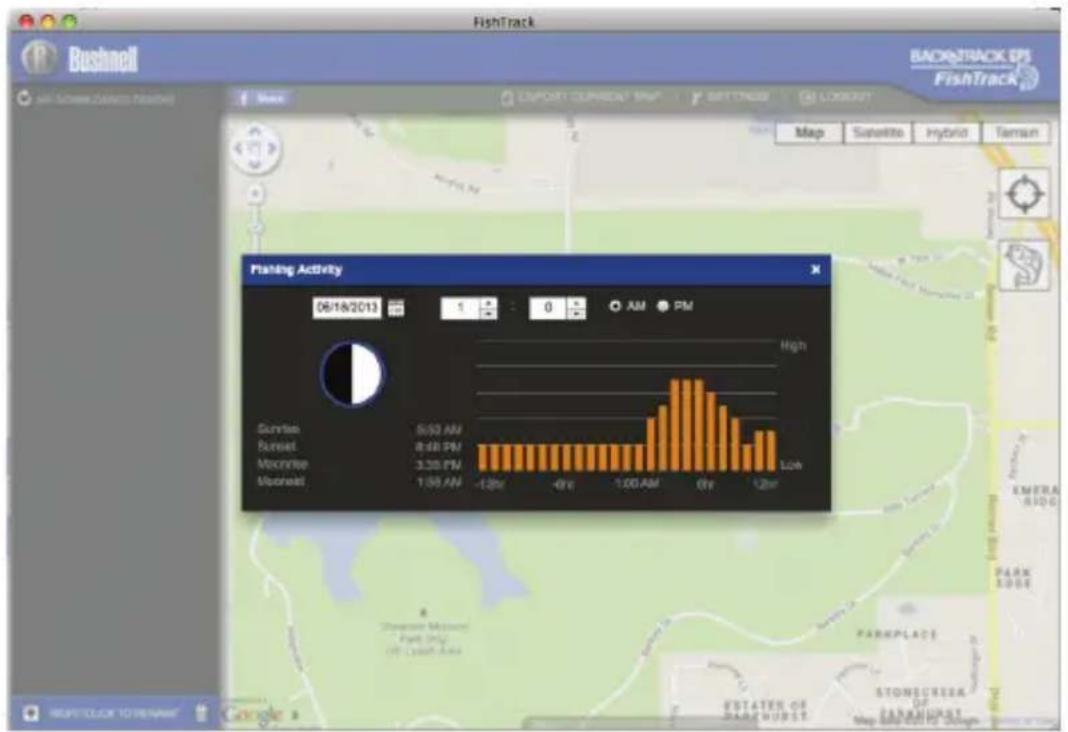

• Per visualizzare il grafico di attività dei pesci in un qualsiasi punto della mappa (in base alla posizione, alla data/ora attuale, alle tabelle sole/luna integrate nell'app), fare cli sull'icona con il pesce (Fig. 18, B) e poi in qualsiasi altri punto della mappa. è possibileanche visualizzare le attività dei pesci previste (o passate) in quella specifica località, modificando la data e l'ora nella finestra popup delle attività dei pesci (Fig. 20).

USO DELL'APP FishTrack SU ALTRI COMPUTER

Laddove si desideri effettuare l'accesso alle informazioni sull'itinerario con FishTrack da un'alto computer, non è necessario create un nuovo account. É sufficiente accedere all'account su http://FishTrackgps.com,fare cli c sol link Download e installare l'applicazione.

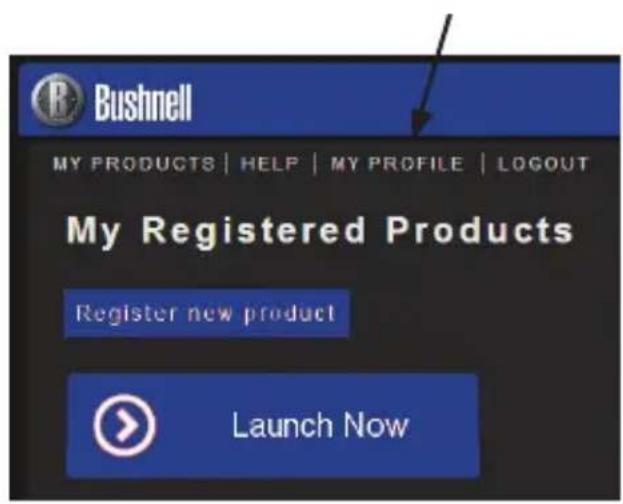

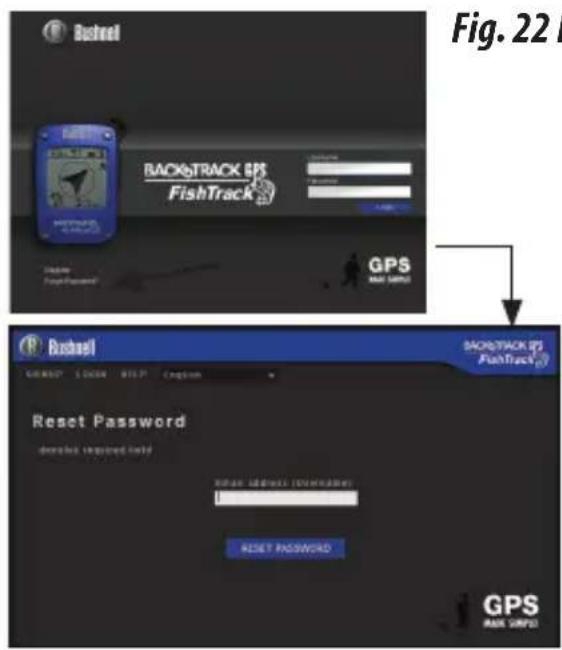

ACCESSO/MODIFICA PASSWORD

Quando si effettua il logout dall'applicazione FishTrack, viene richiesto di effettuare nuovamente il login la volta successiva in cui l'applicazione viene lanciata. Laddove la password sia stata dimenticata o debba essere modificata, è possibile fareblick sul link "Forgot Password?" (Hai dimenticato la password?) sulla schermata di accesso dell'applicazione (Fig. 22). É altri possibile modificare la password dopo aver effettuato l'accesso nell'account esistente su http://FishTrackgps.com/. Fareblick su "My Profile" all'interno del menu nella parte superiore dello schermo (Fig. 23).

Fig. 21

Fig.22 Fig.23

GARANZIA LIMITATA PER UN ANNO

Si garantisce che questo prodotto Bushnell® sare esente da difetti di materiale e fabbricazione per un anno a decorrere alla data di acquireo. In caso di difetto durante il periodo di garanzia, a nostra discrezione ripareremo o sostuireremo il prodotto purché sia restituito franco destinatorio. Sono escludi alla garanzia eventuali danni causati da abuso, maneggiamento improprio, installatione o manutenzione eseguiti da persone non autorizzate dal servizio di assistenza Bushnell.

A un prodotto restituito e coperto da esta garanzia occorre allegare quando segue:

1. Assegno/ordine di pagamento per l'importo di 10 US per coprire iosti di spedizione.
2. Nome e indirizzo da utilizzare per la restituzione del prodotto.
3. Una spiegazione del difetto.
4. Scontrino riportante la data di acquisito.
5. Il prodotto deve essere imballato in una scatola robusta, per prevenir danni durante il transporte, e va spedito franco destinatario a uno dei seguenti indirizzi.

Recapito negli Stati Uniti: Recapito in Canada:

Per prodotti acquistati fuori degli Stati Uniti o del Canada, rivolgersi al rivenditore per le clausole pertinenti della garanzia. In Europa si può contattare la Bushnell a quello numero:

Bushnell Germany GmbH

Questa garanzia da specifici diritti legali.

Eventuali altridirittivariano dauna nazionell'altra.

Smaltimento di apparecchiature elettriche ed elettroniche

(Vigente presso i Paesi UE e altri Paesi europei con sistemi di raccolta differenziata dei rifiuti)

Il presente apparecchio componenti elettriche e/o elettroniche e non più pertanto essere smaltito come rifiuto domestico ordinario. Al contrario, dovrebbe essere smaltito presso punti di raccolta destinati al riciclaggio, in base alle istruzioni delle amministrazioni locali. Tale operazione non preveDE alcun costo per l'utente.

Qualora l'apparecchio dovesse contentere batterie (ricaricabili) sostituibili,anche queste devono essere prima rimosse e, laddove previsto, smaltite in conformità alle normative specifiche (cfr. altresi i commenti specifici nelle presenti istruzioni sull'unità).

Per ulteriori informazioni su questa tematica, rivolgersi all'amministrazione locale, all'azienda incaricata della raccolta dei rifiuti o alla rivendita presso cui è stato acquistato l'apparecchio.
