Marca	ASRock
Modello	Z270M Pro4
Tipo	Scheda madre
Fattore di forma	Micro ATX (24,4 cm x 24,4 cm)
Socket	LGA 1151
Chipset	Intel® Z270
Processori supportati	Intel® Core™ i7/i5/i3/Pentium®/Celeron® (7a e 6a generazione)
Memoria	DDR4, 4 slot DIMM, max 64 GB, fino a 3600+ MHz (OC)
Slot di espansione	2 x PCIe 3.0 x16 (x16/x4), 2 x PCIe 3.0 x1
Storage	6 x SATA3 6 Gb/s, 2 x Ultra M.2 (PCIe Gen3 x4 e SATA)
Grafica	Intel HD Graphics, uscite D-Sub, DVI-D, HDMI (supporto 4K)
Audio	Realtek ALC892, 7.1 canali HD
Rete	Gigabit LAN Intel I219V
Connettori posteriori	1x PS/2 tastiera, 1x PS/2 mouse, 1x D-Sub, 1x DVI-D, 1x HDMI, 1x USB 2.0, 4x USB 3.0 Type-A, 1x USB 3.0 Type-C, 1x RJ-45, jack audio
Alimentazione	ATX 24 pin + 12V 8 pin
BIOS	UEFI AMI con interfaccia grafica multilingue
Sistemi operativi	Windows 10 64-bit, 8.1 64-bit, 7 32/64-bit
Dimensioni	24,4 cm x 24,4 cm
Peso	Circa 0,5 kg
Funzioni speciali	AMD CrossFireX, Intel Optane Memory ready, protezione completa (picco, ESD)
Manutenzione	Pulire con aria compressa, evitare umidità e contatto diretto
Sicurezza	Rispettare le precauzioni ESD, manipolazione senza elettricità statica
Certificazioni	FCC, CE, WHQL, RCM, BSMI, ErP/EuP

Domande frequenti - Z270M Pro4 ASROCK

Quali processori sono compatibili con la scheda madre ASRock Z270M Pro4?

La scheda madre supporta i processori Intel^® Core™ i7/i5/i3/Pentium^®/Celeron^® di 7a e 6a generazione (socket LGA 1151).

Quali tipi di memoria DDR4 sono supportati?

Supporta DDR4 non-ECC senza buffer, fino a 64 GB con 4 slot DIMM. Le frequenze compatibili vanno da 2133 MHz a 3600+ MHz in overclocking. Consultare la lista di compatibilità sul sito ASRock.

Come overcloccare il processore o la memoria?

L'overclocking può essere eseguito tramite BIOS UEFI. La scheda madre dispone di un design Digi Power a 6 fasi e supporta l'overclocking BCLK Full-range ASRock. Attenzione: l'overclocking può influire sulla stabilità e danneggiare i componenti.

Posso utilizzare un SSD NVMe con questa scheda madre?

Sì, i due slot M.2 (Ultra M.2) supportano SSD NVMe PCIe Gen3 x4. Possono essere utilizzati come disco di avvio.

Quali sistemi operativi sono consigliati?

Windows 10 64-bit è consigliato per i processori di 7a generazione. Per i processori di 6a generazione, sono supportati Windows 10 64-bit, 8.1 64-bit e Windows 7 32/64-bit. Per Windows 7, è necessario un disco di installazione modificato con driver xHCI.

Come aggiornare il BIOS?

Il BIOS può essere aggiornato tramite lo strumento integrato nell'UEFI. Scaricare l'ultima versione dal sito ASRock e seguire le istruzioni del manuale per flashare il BIOS.

Cosa fare se la scheda madre non si avvia?

Verificare i collegamenti di alimentazione (ATX 24 pin e 12V 8 pin), la memoria, il processore e i cavi del pannello frontale. Provare ad avviare con un minimo di componenti. Consultare i LED di diagnostica se disponibili.

Come collegare il pannello frontale del case?

Il connettore del pannello di sistema (PANNELO1) a 9 pin consente di collegare i pulsanti power/reset e i LED. Rispettare la piedinatura indicata nel manuale: PWRBTN, RESET, PLED, HDLED. L'altoparlante si collega a SPK_CII.

Quali sono i sistemi di raffreddamento compatibili?

La scheda madre dispone di due connettori per ventola CPU (1x 4 pin, 1x 3 pin) e due connettori per ventola chassis (4 pin). Le ventole possono essere controllate automaticamente in base alla temperatura.

Dove trovare driver e manuali?

I driver e i manuali sono disponibili sul sito ufficiale ASRock: http://www.asrock.com. È inoltre possibile scaricare il manuale completo in formato PDF su notice-facile.com.

MANUALE UTENTE Z270M Pro4 ASROCK

Congratulazioni per l'acquisto della scheda madre ASRock Z270M Pro4, una scheda madre affidabile prodotta secondo i severissimi controlli di qualità ASRock. La scheda madre offre excellenti prestazioni con un design robusto che si adatta all'impegno di ASRock di offrirse sempre qualità e durata.

Dato che le specifiche della schedamadre e del software BIOS possono essere aggiornate, il contentuto di questa documentazione sare soggetto a variazioni nella preavviso. Nel caso di eventuali modifiche della presente documentazione, la versione aggiornata sera disponibile sul site Web di ASRock senza ulteriore preavviso. Per il supporto tecnico correlato a但这a schedamadre, visitare il nostro site Web per informazioni specifiche relative al modello attualmente in uso. E possible trovare l'elenco di schede VGA più recenti e di supporto di CPUanche sul site Web di ASRock.Sito Web di ASrock http:// www.asrock.com.

1.1 Contenuto della confezione

• Scheda madre ASRock Z270M Pro4 (fattore di forma Micro ATX)
• Guida all'installazione rapida di ASRock Z270M Pro4
  CD di supporto ASRock Z270M Pro4
• 2 x cavi dati Serial ATA (SATA) (opzionali)
• 2 x viti per Socket M.2 (opzionali)
• 1 x mascherina metallica posteriori I/O

1.2 Specifiche

Piattaforma	Fattore di forma Micro ATX Design condensatore solido
CPU	Supporta processor 7thand 6thGeneration Intel® CoreTM i7/i5/i3/Pentium®/Celeron® (Socket 1151) Digi Power design Potenza a 6 fasi Supporta la technologia Intel® Turbo Boost 2.0 Supporto di CPU unlocked Intel® K-Series Supporta gamma completa overclocking BCLK ASRock
Chipset	Intel® Z270
Memoria	Tecnologia memoria DDR4 Dual Channel 4 alloggi DIMM DDR4 Supporto di memoria DDR4 3600+(OC)*/3200(OC)/2933(OC)/2800(OC)/2400**/2133 non-ECC, un-buffered *La frequenza di memoria 3600+(OC) più essere ottenuta solamente quando è installato un singolo modulo di memoria (memoria a canale singolo). *Per maggiori informazioni fare riferimento all'elenco dei supporti di memoria sul site di ASRock. (http://www.asrock.com/) *7thGen Intel® CPU supporta DDR4 dato a 2400; 6thGen Intel® CPU supporta DDR4 dato a 2133. Supporta moduli di memoria ECC UDIMM (funzione in modalità non ECC) Capacità max. della memoria di sistema: 64GB Supporto di XMP (Extreme Memory Profile) Intel® 2.0 Contatti d'oro 15μ negli alloggi DIMM
Alloggio diespansione	2x alloggi PCI Express 3.0 x16 (PCIE1:modality x16; PCIE4:modality x4)* *Supporto di SSD NVMe come disco d'avvio 2x alloggi PCI Express 3.0 x1 (Flexible PCIe) Supporta AMD Quad CrossFire™ e CrossFire™

Grafica

• La videografica integrata della scheda video HD Intel® e le uscite VGA possono essere supportate soltanto con processori con GPU integrata.
• Supporta la videografica integrata della sched a video HD Intel: Intel Quick Sync Video con AVC, MVC (S3D) e MPEG-2 Full HW Encode1, Intel InTru 3D, Intel Clear Video HD Technology, Intel Insider, Intel HD Graphics
  Gen9 LP, DX11.3, DX12
  Codifica/decodifica HWA:VP8,HEVC 8b,VP9,HEVC 10b (per 7^th Gen Intel PU)

• Codifica/decodifica HWA: VP8, HEVC 8b; Codifica/decodifica GPU/SW: VP9, HEVC 10b (per 6^th Gen Intel* CPU)
  Memoria condivisa max. 1.024MB

• Le dimensioni massime della memoria condivisa posso nono variare tra i diversi sistemi operativi.

• Tre opzioni di output grafico: D-Sub, DVI-D e HDMI
  Supporto di tre monitor
  Supporta HDMI con risoluzione massima sono a 4K× 2K (4096x2160) a 24Hz / (3840x2160) a 30Hz
  Supporta DVI-D con una risoluzione max. fino a 1920× 1200 a 60 Hz
  Supporta D-Sub con una risoluzione max. fino a 1920 x 1200 a 60 Hz

• Supporto delle funzioni Auto Lip Sync, Deep Color (12bpc), xvYCC e HBR (High Bit Rate Audio) con porta HDMI (è necessario un monitor compatibile HDMI)
• Supporto di HDCP con le porte DVI-D e HDMI
• Supporto di riproduzione Full HD 1080p Blu-ray (BD) con le porte DVI-D e HDMI

Audio

Audio HD a 7.1 canali con Content Protection (codec audio Realtek ALC892)

• Per configurare l'audio HD 7.1 canali, è necessario utilizzare un modulo pannello frontale audio HD ed attivare la funzione audio multicanaletramite il driver audio.

Supporto audio Blu-ray Premium
- Supporto protezione da sovratensione (protezione completa ASRock dai picchi di corrente)
Cappucci audio ELNA

LAN	· LAN Gigabit 10/100/1000 Mb/s · Giga PHY Intel® I219V · Supporto WOL (Wake-On-LAN) · Supporto protezione da fulmini/scariche elettrostatiche (ASRock Full Spike Protection) · Supporto Energy Efficient Ethernet 802.3az · Supporto PXE
I/O pannello posteriore	· 1 x porta mouse PS/2 · 1 x porta tastiera PS/2 · 1 x porta D-Sub · 1 x porta DVI-D · 1 x porta HDMI · 1 x porta USB 2.0 (supporto protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente)) · 4 x porta USB 3.0 di tipo A (supporto protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente)) · 1 x porta USB 3.0 di tipo C (supporto protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente)) · 1 x porta LAN RJ-45 con LED (ACT/LINK LED e SPEED LED) · Connettori audio HD: Ingresso linea / altoparlante frontale / microfono
Archivazione	· 6 x connettori SATA3 6,0 Gb/s, supportano RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 15 e Intel Smart Response Technology), NCQ, AHCI e Hot Plug* * Se M2_1 è occupato da un dispositivo M.2 di tipo SATA, SATA3_0 sare disabilitato. · 1 x socket Ultra M.2 (M2_1), supporta il modulo M.2 SATA3 6,0 Gb/s di tipo 2230/2242/2260/2280 ed il modulo M.2 PCI Express sono a Gen3 x4 (32 Gb/s)** · 1 x Socket Ultra M.2 (M2_2), supporta di tipo 2230/2242/2260/2280 il modulo M.2 PCI Express sono a Gen3 x4 (32 Gb/s)** ** Supporta la Tecnologia Intel® Optane™ ** Supporto di SSD NVMe come disco d'avvio ** Supporta kit ASRock U.2

Connettore

• 1x header porta stampa
• 1x connettore porta COM
• 1 x connettore TMP
• 1 x collegamento altoparlante e intrusione telaio

• 2 x connettori ventola CPU (1 x 4 pin, 1 x 3 pin)

• Il connettore ventola CPU supporta ventole CPU con potenza massima di 1A (12W).

• 2 x connettori ventola telaio (4 pin) (Smart Fan Speed Control)

• CHA_FAN1 e CHA_FAN2 sono in grado di rilevare se è in uso una ventola a 3 pin o 4 a pin.

• 1 x connettore alimentazione ATX 24 pin

• 1x connettore alimentazione 12V 8-pin
• 1 x connettore audio pannello frontale
• 2 x connettori USB 2.0 (supporto di 4 porte USB 2.0) (supporto protezione da scariche elettrostatiche (ASRock Full Spike Protection))
• 2 x connettori USB 3.0 (supporto di 4 porte USB 3.0) (supporto protezione da scariche elettrostatiche (ASRock Full Spike Protection))

Funzionalità BIOS

AMI UEFI Legal BIOS con interfaccia di supporto multilingue
- Eventi di riattivazione conformi a ACPI 6.0
Supporto di SMBIOS 2.7
- Regolazione variabile tensione CPU, GT_CPU, DRAM, PCH 1,0V, VCCIO, VCCSA, VCCST

Hardware Monitor

• Rilevamento temperatura CPU/teiaio
• Tachimetro ventola CPU/teiaio
• Ventola silenziosa CPU/te laio (regolazione automatica velocità in base alla temperatura della CPU)
• Ventola CPU/te laio con controllo di varie velocità
• Rilevamento CASE OPEN
• Monitoraggio tensione: +12V, +5V, +3,3V, CPU Vcore, DRAM, PCH 1,0V

so

• Microsoft Windows 10 64-bit (per 7^th Gen Intel* CPU)

• Microsoft® Windows® 10 64-bit / 8.1 64-bit / 7 32-bit / 7 64-bit (per 6^th Gen Intel® CPU)

• Per installare Windows 7, è necessario un disco di installatione modificato con i driver xHCI integrati nel file ISO. Fare riferimento a pagina 142 per altre istruzioni dettagliate.

• Per il driver aggiornato di Windows® 10, visitare il site ASRock all'indirizzo: http://www.asrock.com

Certificazioni

FCC,CE, WHQL,RCM,BSMI
- ErP/EuP Ready (è necessaria alimentazione ErP/EuP ready)

• Per informazioni dettagliate sul prodotto, visitare il nostro site Web: http://www.asrock.com

Prestare attenzione al potenziale rischio previsto nella pratica di overclocking, inclusa la regolazione delle impostazioni nel BIOS, l'applicazione di technologia di Untied Overclocking o l'utilizzo di strumenti di overclocking di terme parti. L'overclocking può influenzare la stabilità del sistema o perfino provocare anni ai componenti e ai dispositivi del sistema. Occorre eseguirlo a proprio rischio e spese. Non ci riterremo responsabili per possibili dati provocati da overclocking.

1.3 Header e connettori sulla scheda

Gli header e i connettori sulla scheda NON sono jumper. NON posizionale cappucci del jumper su quosti header e connettori. Il posizionamento di cappucci del jumper su header e connettori provochera danni permanenti alla scheda madre.

Header sul pannello del
systema

(PANEL1 a 9 pin)
(vedere pag. 1, n. 19)

Collegare l'interruttore dell'alimentazione, l'interruttore di reset e l'indicatore dello stato delsystema sullo chassis su questo header secondo la seguente assegnazione dei pin. Annotare i pin positivi e negativi prima di collegare i cavi.

PWRBTN (interrupto di alimentazione):

collegare all'interruttore dell'alimentazione sul pannello anteriore dello chassis. É possible configurare il modo in cui spagnere il sistema utilizzando l'interruttore dell'alimentazione.

RESET (interruptore di reset):

collegare all'interruttore di reset sul pannello anteriore dello chassis. Premere l'interruttore di reset per riavviare il computer se il computer si blocca e non riesce ad esquire un normale riavvio.

PLED (LED alimentazione del sistema):

collegare all'indicatore di stato dell'alimentazione sul pannello anteriore dello chassis. Il LED è accesso quando il sistema è in funzione. Il LED continua a lampeggiare quando il sistema si trova quello stato di sospensione S1/S3. Il LED è spento quando il sistema si trova quello stato di sospensione S4 o quando è spento (S5).

HDLED (LED di attività disco rigido):

collegare al LED di attività disco rigido sul pannello anteriore dello chassis. Il LED è accesso quando il disco rigido sta leggendo o scrivendo dati.

Il design del pannello anteriore può essere a seconda dello chassis. Un modulo di pannello anteriore è composto principalmente da interrottore di alimentazione, interrottore di reset, LED di alimentazione, LED di attività disco rigido, altoparlante, ecc. Quando si collega il modulo del pannello anteriore dello chassis a questo header, accertarsi che le assegnazioni del filo e le assegnazioni del pin corrispondano correttamente.

Collegamento altoparlante e intrusionione telaio (SPK_CII a 7 pin) (vedere pag. 1, n. 18)	SPEAKER DUMMY +5V 1 SIGNAL GND DUMMY	Collegare l'intrusione tel- aio e l'altoparlante a questo collegamento.
Connettori Serial ATA3 (SATA3_0: vedere pag. 1, n. 9) (SATA3_1: vedere pag. 1, n. 10) (SATA3_2: vedere pag.1, n. 13) (SATA3_3: vedere pag.1, n. 14) (SATA3_4: vedere pag.1, n. 16) (SATA3_5: vedere pag.1, n. 15)	SATA3_0 SATA3_1 SATA3_2 SATA3_3 SATA3_4 SATA3_5 SATA3_6	Questi sei connettori SATA3 supportano cavi dati SATA per dispositivi di archivazione interna, con una velocità di trasferimento dati fino a 6,0 Gb/s. Se M2_1 è occupato da un dispositivo M.2 di tipo SATA, SATA3_0 sare disabilitato.
Header USB 2.0 (9-pin USB3_4) (vedere pag. 1, n. 21) (9-pin USB5_6) (vedere pag. 1, n. 20)	USB_PWR P+ GND P- DUMMY 1 P+ GND P- GND USB_PWR	Ci sono due connettori su questa schedad madre. Ciacun header USB 2.0 può supportare due porte.
Header USB 3.0 (USB3_5_6 a 19 pin) (vedere pag. 1, n. 8) (USB3_7_8 a 19 pin) (vedere pag. 1, n. 12)	Vbus Vbus IntA_PA_SSRX- IntA_PA_SSRX+ IntA_PA_SSTX- IntA_PA_SSTX+ IntA_PA_STX+ IntA_PA_D- IntA_PA_D+	Su QUESTa scheda madre vi sono due header. Ciacun header USB 3.0 può supportare due porte.

Header audio pannello
anteriori
(AUDIO1_HD a 9 pin)
(vedere pag. 1, n. 25)

Questo header serve a collegare i dispositivi audio al pannello audio anteriore.

1. L'audio ad alla definizione supporta le funzioni Jack sensing, ma il filo del pannello sullo chassis deve supportare HDA per funzionare correttamente.Seguire le istruzioni presenti nel loro manuale e nel manuale dello chassis per installare ilsystema.
2. Se si utilizesza un pannello audio AC'97, installarlo sull'header audio del pannello anteriore seguatinge le fasi di seguito:

A. Collegare Mic_IN (MIC) a MIC2_L
B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Collegare Ground (GND) a Ground (GND).
D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è necessario collegarli per il pannello audio AC'97.

Per attivare il microfono anteriore, andare alla schedea "FrontMic" nel pannello di controlo Realtek e regolare il "Volume di registrazione".

Connettori ventola telaio (CHA_FAN1 a 4 pin) (vedere pag. 1, n. 2)

(CHA_FAN2 a 4 pin)
(vedere pag. 1, n. 11)

Collegare il cavo della ventola al connettore della ventola e far corrispondere il filo nero al pin di terra.

Connettori della ventola della CPU (CPU_FAN1 a 4 pin) (vedere pag. 1, n. 3)

(CPU_FAN2 a 3 pin)
(vedere pag. 1, n. 4)

Questa scheda madre è dotata di un connettore per la ventola della CPU (Ventola silenziosa) a 4 pin. Se si decide di collegare una ventola della CPU a 3 pin, collegarla al pin 1-3.

Connettore di alimentazione ATX (ATXPWR1 a 24 pin) (vedere pag. 1, n. 7)	12 24 13	Questa schedad madre è dotata di un connettore di alimentazione ATX a 24 pin. Perutilizzare un'alimentazione ATX a 20 pin, collegarla lungo il pin 1 e il pin 13.
Connettore di alimentazione ATX da 12 V (ATX12V1 a 8 pin) (vedere pag. 1, n. 1)	8 5 4 1	Questa schedad madre è dotata di un connettore di alimentazione ATX da 12 V a 8 pin. Perutilizzare un'alimentazione ATX a 4 pin, collegarla lungo il pin 1 e il pin 5.
Header porta serialle (COM1 a 9 pin) (vedere pag. 1, n. 24)	RRR#1 RRTS#1 GND GND DSSR#1 TTXD1 RRDX1 1 CCTTS#1 DDDTR#1 1 DDCD#1 1 SM B_DATA_MAIN SM B_CLK_MAIN GND	Questo header COM1 supporta un modulo di porta serialle.
Header TPM (TPMS1 a 17 pin) (vedere pag. 1, n. 22)	GND +3VS B LA D0 +3V LA D1 +3V LA D2 +3V LA D3 FR AM E P CCLK	Questo connettore supporta ilsystema Trusted Platform Module (TPM), che può archiviare in modo sicuro chiavi, certificati digitali, password e dati. Unsystema TPM permetteanche di potenziare la sicurezza della rete, di proteggere identità digitali e di garantire l'integrità della piataforma.

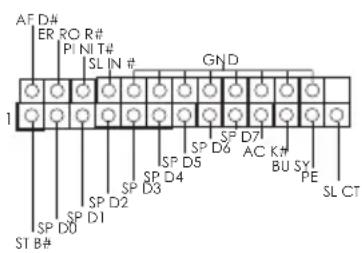

Header porta di stampa (LPT1 a 25 pin) (vedere pag. 1, n. 23)

Si tratta di un'interfaccia per il cavo della porta di stampa che consente una comoda connessione ai dispositivi della stampante.
