| Marka | ASRock |
| Model | Z270M Pro4 |
| Tip | Anakart |
| Form Faktörü | Micro ATX (24,4 cm x 24,4 cm) |
| Soket | LGA 1151 |
| Yonga Seti | Intel® Z270 |
| Desteklenen İşlemciler | Intel® Core™ i7/i5/i3/Pentium®/Celeron® (7. ve 6. nesil) |
| Bellek | DDR4, 4 DIMM yuvası, maks. 64 GB, 3600+ MHz (OC) kadar |
| Genişletme Yuvaları | 2 x PCIe 3.0 x16 (x16/x4), 2 x PCIe 3.0 x1 |
| Depolama | 6 x SATA3 6 Gb/s, 2 x Ultra M.2 (PCIe Gen3 x4 ve SATA) |
| Grafik | Intel HD Graphics, D-Sub, DVI-D, HDMI çıkışları (4K destekli) |
| Ses | Realtek ALC892, 7.1 kanal HD |
| Ağ | Gigabit LAN Intel I219V |
| Arka Bağlantılar | 1x PS/2 klavye, 1x PS/2 fare, 1x D-Sub, 1x DVI-D, 1x HDMI, 1x USB 2.0, 4x USB 3.0 Type-A, 1x USB 3.0 Type-C, 1x RJ-45, ses jakları |
| Güç Kaynağı | ATX 24 pin + 12V 8 pin |
| BIOS | Çok dilli grafik arayüzlü UEFI AMI |
| İşletim Sistemleri | Windows 10 64-bit, 8.1 64-bit, 7 32/64-bit |
| Boyutlar | 24,4 cm x 24,4 cm |
| Ağırlık | Yaklaşık 0,5 kg |
| Özel Özellikler | AMD CrossFireX, Intel Optane Memory hazır, tam koruma (aşırı akım, ESD) |
| Bakım | Basınçlı hava ile temizleyin, nem ve doğrudan temastan kaçının |
| Güvenlik | ESD önlemlerine uyun, statik elektriksiz kullanım |
| Sertifikalar | FCC, CE, WHQL, RCM, BSMI, ErP/EuP |
Sık sorulan sorular - Z270M Pro4 ASROCK
Kullanıcıların soruları hakkında Z270M Pro4 ASROCK
0 soru bu cihaz hakkında. Bildiklerinizi cevaplayın veya kendinizinki sorun.
Bu cihaz hakkında yeni bir soru sor
Cihazınız için talimatları indirin Anakart PDF formatında ücretsiz! Kılavuzunuzu bulun Z270M Pro4 - ASROCK ve elektronik cihazınızı yeniden ele alın. Bu sayfada cihazınızın kullanımı için gerekli tüm belgeler yayınlanmaktadır. Z270M Pro4 markasının ASROCK.
KULLANIM KILAVUZU Z270M Pro4 ASROCK
ASRock'in zorlu kalite kontrol sureçlerinden geleçmis,—olan ASRock Z270M Pro4 anakartı)—sin aldgüniz,——in teşekür ederiz. Saglam tasarı ile ASRock'in kalite ve dayanikhlik taahhüdüne uygun)—sekilde)—mukemmel performans saglar.
Anakart Özellikleri ve BIOS yazilimi güllenebileçeginden, bu dokumantasyon un icerigi herhangi bir bildirimde bulunlaksizin degistirilebilir. Bu dokumantasyon üzerinde herhangi bir degisiklik yapulması halinde, güllenmiş sürüm, herhangi bir bildirim yaplaksizin ASRock'in web sitesinde yer alacaktır.. Bu anakart ile ilgili olarak teknik destek almak istiyorsamiz, lüften kullandüz model hakkunda Özel bilgiler icin web sitemizi ziyetaret edin. EnGPCVAKartlari ve CPU destek listelerini de ASRock'in web sitesinden bulabilirsiniz. ASRock web sitesi http://www.asrock.com.
| Platform | • Micro ATX Form Faktörü • Yekpare Kapasitor tasarım |
| CPU | • 7. ve 6. Nesil Intel® Core™ i7/i5/i3/Pentium®/Celeron® • İlemcileri destekler (Yuva 1151) • Digi Power design • 6 Güç Saffası tasarım • Intel® Turbo Boost 2.0 Teknolojisini destekler • Intel® K Serisi kilitsiz İlemcileri destekler • ASRock BCLK tam aralık Hz Aşırmayı destekler |
| Yonga kümesi | • Intel® Z270 |
| Bellek | • Çift Kanalli DDR4 Bellek Teknolojisı • 4 x DDR4 DIMM Yuvası • DDR4 3600+(OC)*/3200(OC)/2933(OC)/2800 (OC)/2400**/2133 ECC olmayan, arabelleksiz bellek destekler * 3600+(OC) bellek frekansi yalinizca tek bir bellek modülü takildışında elde edilebilir (tek kanal bellek). * Ayrntl bilgi icin ASRock'in web sitesindeki Bellek Desteşi Listesine bakın. (http://www.asrock.com/) |
| * 7. Nesil Intel® İlemci 2400'e kadar DDR4 destekler; 6. Nesil Intel® İlemci 2133'e kadar DDR4 destekler. • ECC UDIMM bellek modüllerini destekler (ECCDMI modda çalı,) | |
| • Maksimumsystem beligi kapasitesi: 64GB | |
| • Intel® Üstün Bellek Profili (XMP) 2.0 destekler | |
| • DIMM Yuvalarında 15μ Altın Temas | |
| Geniselectme Yuvası | • 2 x PCI Express 3.0 x16 Yuva (PCIE1:x16 modu; PCIE4:x4 modu)* • Önyükleme diskleri olarak NVMe SSD destekler • 2 x PCI Express 3.0 x1 yuva (Flexible PCIe) • AMD Quad CrossFire™ ve CrossFire™ destegine sahiptir |
Grafikler
- Intel® HD Graphics Dahili Görtseleri ile VGA çiktilari, yalnizca GPU entegre edilmışılemciler ile destabilklenir.
- Intel® HD Graphics Dahili Görtsellerini destekler: AVC, MVC (S3D) ve MPEG-2 Full HW Encode1, Intel® InTru™ 3D, Intel® Net Video HD Teknolojisi, Intel® Insider™, Intel® HD Graphics ile Intel® Quick Sync Video
Gen9 LP, DX11.3, DX12 - HWA Kodlama/Kod Czozme: VP8, HEVC 8b, VP9, HEVC 10b (7. Nesil Intel® islemci icin)
- HWA Kodlama/Kod Cözme: VP8, HEVC 8b; GPU/SW Kodlama/Kod Cözme: VP9, HEVC 10b (6. Nesil Intel® ilemci icin)
-
Maksimum paylaşilan bellek 1.024MB
-
En fazla paylaşilan bellek boyutu isletim sistemlerine goredehyşiklik gõsterebilir.
-
Üç grafik Çıkış seçeneği: D-sub, DVI-D ve HDMI
- Üçlü Monitor Destegi
- 4K x 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz degerlerine kadar en fazlaoczūnūrlükle HDMI destekler
- 1920x1200 @ 60Hz'ye kadar DVI-D islevini destekler
1920x1200 @ 60Hz'ye kadar czünurlükle D-Sub islevini destekler - HDMI Baglanti Noktasyla Otomatik Dudak Senkronizasyonu, Derin Renk (12bpc), xvYCC ve HBR (Yuksek Bit Oranlu Ses) Özelliklerini destekler (Uyumlu bir HDMI monitoru kullanilmaldir)
- DVI-D ve HDMI Baglanti Noktalariyla HDCP destekler
- DVI-D ve HDMI Baglanti Noktalariyla Tam HD 1080p Bluray (BD) kayittan yurutme destekler
Ses
- Icerik Koruma Özelliği ile 7.1 CH HD Ses (Realtek ALC892 Ses Codec Bileşeni)
*7.1 CH HD Ses konfigürasyonu icin bir HD on panel ses modülü kullanilmalu ve;cok kanallı ses Özelligi ses surucususu ile etkinleşirilmelidir.
- Ustun Blu-ray Ses destegi
- Dalgalanma Koruması Destekler (ASRock Tam Ani Gerilim Koruması)
ELNA Ses Kapaklari
| LAN | · Gigabit LAN 10/100/1000 Mb/s · Giga PHY Intel® I219V · Yerel A®, Üzerinden A®, mayi destekler · Yildirim/ESD Koruması destekler (ASRock Tam Ani Gerilim Koruması) · Enerji Verimliliğine Sahip Ethernet 802.3az ilevini destekler · PXE Özelligi din destekler |
| Arka Panel I/O | · 1 x PS/2 Fare Ba®, Noktası · 1 x PS/2 Klavye Ba®, Noktası · 1 x D-Sub Ba®, Noktası · 1 x DVI-D Ba®, Noktası · 1 x HDMI Ba®, Noktası · 1 x Ba®, USB 2.0 Ba®, Noktası (ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması)) · 4 x tane USB 3.0 Tip A Ba®, Noktası (ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması)) · 1 x tane USB 3.0 Tip C Ba®, Noktası (ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması)) · LED'e sahip 1 x RJ-45 LAN Ba®, Noktası (ACT/LINK LED ve SPEED LED) · HD Ses Jakari: Hat Girişi / On Hoparlör / Mikrofon |
| Depolama | · 6 x tane SATA3 6,0 Gb/sn. Ba®, RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 15 ve Intel Smart Response Technology), NCQ, AHCI ve Tak Çıkar*destekler* * M2_1 bir SATA tipi M.2 aygün tarafindan kullanlıyorsa, SATA3_0 devreDMI birakılıçaktır. · 1 x tane Ultra M.2 Yu®,(M2_1), 2230/2242/2260/2280 M.2 SATA3 6,0 Gb/sn. modülünü ve Gen3 x4 (32 Gb/sn.) delegerine kadar M.2 PCI Express modülünü destekler** · 1 x Ultra M.2 Yu®, Gen3 x4 (32 Gb/sn.) delegerine kadar tip 2230/2242/2260/2280 M.2 PCI Express modülü destekler** ** Intel® Optane™ Teknolojisini destekler ** Önyükleme diskleri olarak NVMe SSD destekler ** ASRock U.2 Tak®, destin | destekler |
| Baglayıci | 1 x Yazdağın Bağlantı Noktası Bağlantı 1 x tane COM Bağlantı Noktası Bağlantı 1 x tane TPM Bağlantı 1 x Kasa Yetkisiz Erişim ve Hoparlör Bağlantı 2 x İslemci Fan Bağlaykılanı (1 x 4 pimli, 1 x 3 pimli) * İslemci Fan Bağlaykılanı, en fazla 1 A (12 W) fan günde ilelemci fani destekler. 2 x Kasa Fanı Bağlaykılanı (4 pimli) (Akılı Fan Hzı Kontrolü) * CHA_FAN1 ve CHA_FAN2, 3 pimli fani nı yoksa 4 pimli fani nı kullanımda oludgün olomatik olarak alglayabilir. 1 x tane 24 pim ATX Güç Bağlaykılanı 1 x 8 pim 12V Güç Bağlaykılanı 1 x tane Ön Panel Ses Bağlaykılanı 2 x tane USB 2.0 Bağlantı (4 USB 2.0 bağlantı noktası destekler) (ESD Koruması destekler (ASRock Tam Ani Gerilim Koruması)) 2 x tane USB 3.0 Bağlantı (4 USB 3.0 bağlantı noktası destekler) (ESD Koruması destekler (ASRock Tam Ani Gerilim Koruması)) |
| BIOS Özelligi | Çok dilli GUI destegi ile AMI UEFI Legal BIOS ACPI 6.0 Uyumlu uyandırma olaylar SMBIOS 2.7 Destegi CPU, GT_CPU, DRAM, PCH 1.0V, VCCIO, VCCSA, VCCST Gerilimi Çoklu Ayarlama |
| Donanım Monitörü | CPU/Kasa sıcakkı ile AMI UEFI Legal BIOS CPU/Kasa Fanı Deviroluçer CPU/Kasa Sessiz Fan (İslemci sıcakkıya olomatik ayarlı kasa fani hizı) CPU/Kasa Fanı Çoklu hiz kontrolü KASA AÇIK algilaması Voltaj izleme: +12V, +5V, +3,3V, İslemci Vcore, DRAM, PCH 1,0V |
| OS | Microsoft® Windows® 10 64 bit (7. Nesil Intel® ilemci icin) Microsoft® Windows® 10 64 bit / 8.1 64 bit / 7 32 bit / 7 64 bit (6. Nesil Intel® ilemci icin) * Windows® 7 isletim sistemasmini yüklemek icin, ISO dosyasinda sık,UrlmlmsxHCI sürucülerine sahipdehyşirilmigi yükleme diski gereklidir. Daha ayrintih talimatlar icin lutfen 142. sayfaya basvurun. * Guncellenmiş Windows® 10 sürucüsum konusunda ayrintilar icin lutfen ASRock web sitesini ziyaret edin: http://www.asrock.com |
Belgeler
FCC,CE, WHQL,RCM,BSMI
ErP/EuP icin hazir (ErP/EuP icin hazir guc beslemesi gereklidir)
- Detayli urin bilgisi icin, lufen web sitemizi ziyaret edin: http://www.asrock.com
Lüften, BIOS ayarlarim dizenleme, Bagümşiz Hz Asırtma Teknolojin uyugulanması ya da üçuncu kisilerin Hz asırtma araclarinin kullanilması da dahil olmak üzere:tüm Hz asırtmassistantlerin belirli bir risk taşidigi unutmayın. Hz asırtma, sisteminizin dayanikhligi etkileyebilir,atta/systeminizde yer alan bileş ve aygitlara zarar verebilir. Bu, riski ve masraflari size ait olmak üzereGPCleşirilmelidir. Hz asırtmadan bogabilecek zararlar konusunda sorumlu olmayacagiz.
1.3 Ekli Baglantilar ve Bağlayiciplar
Güç anahtarim kasa on paneline baglayin. Güç anahtarim kullanarak sistemin hangi yöne hareketle kapanacagini secebilirsiniz.
RESET (Stfirlama Anahartari):
Stfirlama anahtarin kasa on paneline baglayin. Bilgisayarin kilitlenmesi ve normal sekilde yeniden baslatlamamasi halinde reset (stfirla) diğmesine basin.
PLED (Sistem Güç LED'i):
Güc durumu ögtergesini kasa on paneline baglayin. Sistem calisirken LED tsiigi yanacaktir. Sistem S1/S3 uyku durumdayken LED tsiigi yamp söner. Sistem S4 uyku durumunda ya da kapalyken (S5) LED tsk kapanir.
HDLED (Sabit Disk Etkinlik LED'i):
Sabit sürüctu etkinlik LED'ini kasa on paneline baglayin. Sabit sürüctu veri okur ya da yazarken LED tɪsɪgɪ yanar.
On panel tasarimi kasaya gore degisiklik gosterebilir. Bir on panel modilu, temel olarak bir guc anahtari, sfirlama anahtari, gic LEDi, sabit siriuci aktivitesi LEDi, hoparlor gibi birimlerden olusur. Kasanzin on panel modiluntu bu baglantya takmadan once, kablo duzenlemeleri ile pin duzenlemelerinin dizgun sekilde yapildigindan emin olun.
| Kasa Yetkisiz Erişim ve Hoparlör Bağlantı (7-pin SPK_C11) (bkz. s.1, No. 18) | SPEAKER DUMMY +5V 1 SIGNAL GND DUMMY | Lütfen kasa yetkisiz erişim ve kasa hoparlörünü bu bağlantıya takın. |
| Seri ATA3 Bağlayüncü (SATA3_0: bkz. sf.1, No. 9) (SATA3_1: bkz. sf.1, No. 10) (SATA3_2: bkz. sf.1, No. 13) (SATA3_3: bkz. sf.1, No. 14) (SATA3_4: bkz. sf.1, No. 16) (SATA3_5: bkz. sf.1, No. 15) | SATA3_0 SATA3_1 SATA3_2 SATA3_3 SATA3_4 SATA3_5 | Bu altı SATA3 bağlaysiaı, veri aktarıHIPkı 6,0 Gb/ sn'ye kadar olan dahili depolama aygünlı�能 tasaranmılı SATA veri kablorışı destekler. M2_1 bir SATA tipi M.2 aygünı tarafindan kullanlıyorsa, SATA3_0 devreDMI birakılıçaktır. |
| USB 2.0 Bağlantı (9-pin USB3_4) (bkz. s.1, No. 21) (9 pimli USB5_6) (bkz. s.1, No. 20) | USB_PWR P+ GND P- DUMMY 1 GND P+ GND USB_PWR | Bu anakarta iki zahlık vardır. Her USB 2.0 bağlantı, iki adet zahlı noktasım destekleyebilir. |
| USB 3.0 Bağlantı (19-pin USB3_5_6) (bkz. s.1, No. 8) (19-pin USB3_7_8) (bkz. s.1, No. 12) | Vous Vous Vous + Inita_PB_S_SRX- Inita_PB_S_SRX- + Inita_PB_S_SRX+ Inita_PB_S_SRX+ - Inita_PB_S_SRX+ GND + Inita_PB_S_STX- Inita_PB_S_STX+ - Inita_PB_S_STX+ Inita_PB_S_STX+ - Inita_PB_S_STX+ GND + Inita_PB_D- Inita_PB_D- + Inita_PB_D+ - Inita_PB_D+ - Dummy | Bu anakarta iki zahlık vardır. Her USB 3.0 bağlantı, iki adet zahlı noktasım destekleyebilir. |
On Panel Ses Baglantisi
(9-pin HD_AUDIO1)
(bkz.s.1,No.25)
Bu baglanti, ses aygitlarinin
ön ses paneleine baglanmasi
icindir.
- Yuiksek Tanimli Ses, Jak Algilama özelligini destekler, ancak bu islevin dizgün calisabilmesi icin kasa üzerindeki panel kablosunun HDA islevini desteklemesi gerekmektedir. Sisteminizi kurarken, lütfen kulavuzumuzdaki talimatlar ile kasa kulavuzundaki talimatlari izleyin.
- AC'97 ses paneli kullantyorsanz, lüften aşagidaki adumlart uygulayarak on panel ses要考虑baglantisina takin:
A. Mic_IN'i (MIC) MIC2_L'ye baglaym.
B. Audio_R'yi (RIN) OUT2_R'ye ve Audio_L'yi (LIN) OUT2_L'ye baglaym.
C. Toprak't (GND) Toprak'a (GND) baglayin.
D. MIC_RET ve OUT_RET yalmizca HD ses paneli icindir. AC'97 ses paneli icin bunlart baglamamza gerek yokitur.
E. On mikrofonu etkinleistirmek icin, Realtek Kontrol panelinde "FrontMic" sekmesine gadin ve "Kayit Ses Seviyesi"ni ayarlayin.
Kasa Fani Baglayicilari
(4-pin CHA_FAN1)
(bkz sf.1, No. 2)
(4-pin CHA_FAN2)
(bkz sf.1, No. 11)
Lütfen fan kablosunu fan konektörüne takun ve siyah
teli topraklama pinine baglayin.
CPU Fan Baglayicilari
(4-pinCPU_FAN1)
(bkz sf.1, No. 3)
(3-pinCPU_FAN2)
(bkz sf.1, No. 4)
Bu anakart, 4-Pin CPU
fan (Sessiz Fan) baglayici
saglamaktadir. 3-Pin CPU
fan baglamak istiyorsaniz,
lutfen Pin 1-3'ü kullanin.
| ATX Güç Bağlayüncü1 (24-pin ATXPWR1) (bkz. s.1, No. 7) | 12 24 1 13 | Bu anakart, 24-pin ATX güç bağlayüncü1 saglamaktadir. 20-pin ATX güç beslemesi kullanmak iocin, lüften Pin 1 ve Pin 13'e baglayın. |
| ATX 12V Güç Bağlayüncü1 (8-pin ATX12V1) (bkz. s.1, No. 1) | 8 5 4 1 | Bu anakart, 8-pin ATX 12V güç bağlayüncü1 saglamaktadir. 4-pin ATX güç beslemesi kullanmak iocin, lüften Pin 1 ve Pin 5'e baglayın. |
| Seri Bağlanti Noktası Bağlantisı (9-pin COM1) (bkz. s.1, No. 24) | RRR#1 RRRTS#1 GND DDSR#1 DTR#1 RRXD#1 CCTS#1 DOSR#1 DTR#1 RRXD#1 GND SER IRO#1 GND LAD0 LAD3 LAD2 LAD1 GND SM B - DATA_MAIN S.P.W.RDN# S.M.B.-CLK.MAIN GND | Bu COM1 bağlantmiş seri başlantı yuvası modülünüz destekler. |
| TPM bağlantmiş (17-pin TPMS1) (bkz. s.1, No. 22) | GND S.P.W.RDN# S.M.B.-CLK.MAIN GND SM B - DATA_MAIN S.M.B.-CLK.MAIN GND | Bu baglaysia, anaharlar, dijital sertifikalar, parolalar ve verileri güvenli bir seksilde saklama özelliigi bulunan Güvenilir Platform Modülü (TPM) sistemi destek- ler. TPM systemleri,,ayni zamanda ağ güvenliginin artırilması, dijital kimliklerin korunması ve platform butünlügenün sağlanmasında yarımcıkır. |

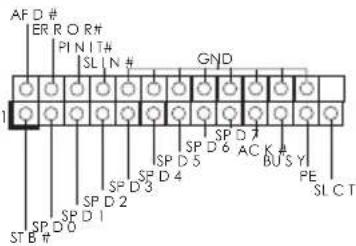

Yazdirma Baglanti Noktası
Baglantusi
(25-pin LPT1)
(bkz.s.1,No.23)
Bu, yazici aygitlarim
uyumlu bir sekilde
takilmasimi saglayan bir
yazdirma baglanti noktası
arabirimidir.
