Z270M Pro4 - 主板 ASROCK - 免费用户手册
免费查找设备手册 Z270M Pro4 ASROCK PDF格式.
| 品牌 | ASRock |
| 型号 | Z270M Pro4 |
| 类型 | 主板 |
| 外形规格 | Micro ATX(24.4 厘米 x 24.4 厘米) |
| 插槽 | LGA 1151 |
| 芯片组 | Intel® Z270 |
| 支持处理器 | Intel® Core™ i7/i5/i3/Pentium®/Celeron®(第7代和第6代) |
| 内存 | DDR4,4个DIMM插槽,最大64GB,最高3600+ MHz(OC) |
| 扩展插槽 | 2 x PCIe 3.0 x16(x16/x4),2 x PCIe 3.0 x1 |
| 存储 | 6 x SATA3 6 Gb/s,2 x Ultra M.2(PCIe Gen3 x4 和 SATA) |
| 显卡 | Intel HD Graphics,输出:D-Sub、DVI-D、HDMI(支持4K) |
| 音频 | Realtek ALC892,7.1声道高清音频 |
| 网络 | 千兆网卡 Intel I219V |
| 背部接口 | 1x PS/2键盘,1x PS/2鼠标,1x D-Sub,1x DVI-D,1x HDMI,1x USB 2.0,4x USB 3.0 Type-A,1x USB 3.0 Type-C,1x RJ-45,音频插孔 |
| 电源 | ATX 24针 + 12V 8针 |
| BIOS | UEFI AMI 图形化多语言界面 |
| 支持操作系统 | Windows 10 64位、8.1 64位、7 32/64位 |
| 尺寸 | 24.4 厘米 x 24.4 厘米 |
| 重量 | 约0.5千克 |
| 特殊功能 | AMD CrossFireX,支持 Intel Optane 内存,全面保护(浪涌、ESD) |
| 维护 | 用压缩空气清洁,避免潮湿和直接接触 |
| 安全 | 遵守ESD预防措施,无静电操作 |
| 认证 | FCC、CE、WHQL、RCM、BSMI、ErP/EuP |
常见问题 - Z270M Pro4 ASROCK
用户关于以下问题的提问 Z270M Pro4 ASROCK
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 主板 免费PDF格式!查找您的手册 Z270M Pro4 - ASROCK 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 Z270M Pro4 品牌 ASROCK.
用户手册 Z270M Pro4 ASROCK
Ekli要考虑行 ve要考虑行要考虑行要考虑行要考虑行要考虑行要考虑行要考虑行要考虑行要考虑行要考虑行要考虑行要考虑行要考虑行要考虑行要考虑行要考虑行要考虑行要考虑行要考虑行要考虑行要考虑行要考虑行要考虑行要考虑行要考虑行要考虑行要考虑行要考虑行要考虑行要考虑行要考虑行要考虑行要考虑行要考虑行要考虑行要考虑行要考虑行要考虑行要考虑行要考虑行要考虑行要考虑行要考虑行要考虑行要考虑行要考虑行要考虑行要考虑行要考虑行要考虑行要考虑
Sistem Paneli Baglantisi
(9-pin PANEL1)
(bkz sf.1, No. 19)

Guc anahtarini baglayin, kasa uzerindeki anahtar ile system durumu belirtecini asagidaki pim duzenine gore sifirlayin. Kabolari baglarken positif ve negatif pimleri not edin.

ASRock Z270M Pro4 昆子孢子菌的合成过程。
ASRock 的基因组成为 18 个氨基酸序列,其中至少含有 3 个信号肽。
ASRock 的基因组成为 18 个氨基酸序列,其中至少含有 3 个信号肽。

DAnderboDnGgRcHBIOSSoFbIeBHeBorEeAIeTbHsudOoHgIaMmO,iIourHerNtUeHgOoHgO,AeTeAIeTbVBr 正在ASRock的WfAIeTBeHsHgHgO,AeTeAIeTbVBr 正在ASRock的WfAIeTBeHgO,AeTeAIeTbVBr 正在ASRock的WfAIeTBeHgO,AeTeAIeTbVBr 正在ASRock的WfAIeTBeHgO,AeTeAIeTbVBr 正在ASRock的WfAIeTBeHgO,AeTeAIeTbVBr 正在ASRock的WfAIeTBEHgO,AeTeAIeTbVBr
1.1 托管内容用
1.2
晋弘吾
| CPU | i7/i5/i3/Pentium®/Celeron® |
| ROM/SER (SSKET 1151) ↦ ↦ | Digi Power design |
#
- NVMe SSD 開綱內部認可性管理規則
TM 口 CrossFireXTM
二
通法 1
Dko3:VP9,HEVC10b(64The IntelCPU的成用)
- 場対公異用。對多認之,其能是的,就等,即令,如不,亦可。
(3840x2160) @ 30Hz)
Rate Audio)(HDMI 打三 彩) 资源 (HDMI 原有 2019 年 12 月 1 日
産生
Oo
ALC892OdiOko
5, RAID 10, Intel 耶図器 15 及 Intel S-MAH 高速机 (2)
*SATA- 拉日M.2 長切里M2_1是,SATA3_0 0I
SATA3 6.0 Gb/s 影响 Gen3 M.2 PCI Express 影响 4 内 (32 Gb/s) 差时值的
Gen3 M.2 PCI Express 4 内 (32 Gb/s)**
** Intel® Optane™ 將可 設環
**NVMe SSD 開綱號的認證,請選擇以下服務:
**ASRockU.2KITJI
Kuikke
- CPU 框壳电路是 CPU 顶层,即 A(12W) 在 CPU 框壳中,相当于
-
Windows® 7 OS 將締絡協調,xHCI 微億元資訊ISO 賽日用數據系統上部署的數字化數據系統。
-
未经授权的 Windows® 10 微机或其相关内容是基于微软的 ASRock 软件,但未经微软许可,不得以任何方式使用。
in
*Jt#HJt#eT#B#E#D#H#T#i#i#i#i#i#i#i#i#i#i#i#i#i#i#i#i#i#i#i#i#i#i#i#i#i#i#i#i#i#i#i#i#i#i#i#i#i#i#i#

BIOS 對詠将預定地為 Untied Overclocking Technology 設器用電設計的 OoBnLORIOI 于上段所指之 OoBnLORIOI 之下的 OoBnLORIOI 之下的 OoBnLORIOI 之下的 OoBnLORIOI 之下的 OoBnLORIOI 之下的 OoBnLORIOI 之下的 OoBnLORIOI 之下的 OoBnLORIOI 之下的 OoBnLORIOI 之下的 OoBnLORIOI 之下的
1.3 oundbrd hdrfik

運之,如云。
S
(9 PANEL1)
(1.019,19

,

PWRBTN(試円のスリチ):
,
RESET(引匀 一 命):
新时,
PLED(AI△LIDJLLED):
SAI 150000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000
HDLED(赫三德拉01/德动销LED):
新时,的他德之拉自连动LED 电,。
前,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,
- 公音自云之有默青者,于日,于日,于日,于日,于日,于日,于日,于日,于日,于日,于日,于日,于日,于日,于日,于日,于日,于日,于日,于日,于日,于日,于日,于日,于日,于日,于日,于日,于日,于日,于日,于日,于日,于日
- AC'97 ODiO 10000000000000000000000000000000000000000000000000000000000000000
A.Mic_IN(MIC)MIC2_L0f
B. Audio_R (RIN) = OUT2_R 0// 用到的 Audio_L (LIN) = OUT2_L 0 // 用到的 L1
C. 凹直(GND)到垂直(GND)的等距离曲线 L 与 D
D.MIC_RET OUT_RET=HD MDDOMMMAOOMMOOMMOOMMOOMMOOMMOOMMO
E. 速用的可到上行,有上行,有上行,有上行,有上行,有上行,有上行,有上行,有上行,有上行,有上行,有上行,有上行,有上行,有上行,有上行,有上行,有上行,有上行,有上行,有上行,有上行,有上行,有上行,有上行,有上行,
"RecordingVolume(与云)"” 出 0
T
(4) CHA_FAN1)
(1.001,2.000)
(4) CHA_FAN2)
(1.01)


函I
経縄ご和一
将该子用在对角线的上部。
CPU 厂商
(4 CPU_FAN1)
(1.0i,3.


IiMADDBoD3Ee4
CPU()
默越告
D.3PCU 端子端口
哉越是,
哉
(3 CPU_FAN2)
(1.4.1, 4.2)
感谢您购买华擎 Z270M Pro4 主板,这是按照华擎一贯严格质量控制标准生产的性能可靠的主板。它提供符合华擎质量和耐久性承诺的精良设计和卓越性能。

由于主板规格和BIOS软件可能已更新,因此,本文档的内容可能会随时更改,恕不另行通知。如果本文档有任何修改,则更新的版本将发布在华擎网站上,我们不会另外进行通知。如果您需要与此主板相关的技术支持,请访问我们的网站以具体了解所用型号的信息。您也可以在华擎网站上找到最新VGA卡和CPU支持列表。华擎网站http://www.asrock.com
1.1包装清单
1.2 规格
平台
| CPU | 代和第6代Intel® Core™ i7/i5/i3/Pentium*/Celeron® 处理器 (Socket 1151) | Digi Power design |
芯片集
| 内存 |
| (OC)/2400**/2133非ECC,非缓冲内存 |
| *仅在安装单个内存模块(单通道内存)时才能实现 |
| 3600+(OC)内存频率。 |
| *请参阅华擎网站上的Memory Support List(内存支持列表) |
| 了解详情。(http://www.asrock.com/) |
| *第7代Intel®CPU支持DDR4最高达2400,第6代Intel®CPU支持DDR4最高达2133。 |
扩充槽
*支持NVMe SSD用作启动盘
TM和CrossFireX
图形
效和 VGA 输出。
用AVC、MVC(S3D)和MPEG-2 Full HW Encode1、Intel*InTruTM3D、Intel*Clear Video HD技术、Intel*InsiderTM、Intel*HD Graphics
第7代Intel*CPU)
VP9,HEVC10b(适用于第6代Intel*CPU)
- 最大共享内存大小视操作系统而定。
(4096x2160)/30Hz时可达 (3840x2160)
LipSync、DeepColor(12bpc),xvYCC和HBR(高位速率音频)
播放
音频
频编解码器)
- 要配置 7.1 CH 高清音频,需要使用高清前面板模块和通过音频驱动程序启用多通道音频功能。
LAN
后面板I/O
LED)
存储
RAID 5、RAID 10、Intel Rapid Storage Technology 15 和 Intel Smart Response Technology)、NCQ、AHCI 和热插拔 *
*如果 M2_1 被 SATA 型 M.2 设备占用,SATA3_0 将被禁用。
SATA3 6.0 Gb/s 类型模块和 M.2 PCI Express 模块(最高 Gen3 x4 (32 Gb/s))**
PCI Express 类型模块(最高 Gen3 x4,32 Gb/s)**
支持 Intel® Optane™ Technology
支持NVMe SSD用作启动盘
**支持华擎U.2套件
接口
-
CPU 风扇接口支持最高 1A (12W) 功率的 CPU 风扇。
-
CHA_FAN1 和 CHA_FAN2 可以自动检测 3 针脚或 4 针脚风扇是否在使用
即华擎全防护)
即华擎全防护)
BIOS功能
特点
VCCST 电压多次调整
硬件监控
度)
PCH 1.0V
操作系统
代IntelCPU)
(适用于第6代Intel®CPU)
-
要安装 Windows® 7 OS,需要 xHCI 驱动程序已封装到 ISO 文件的经修改的安装盘。请参考第 142 页了解详情。
-
有关已更新的 Windows® 10 驱动程序,请访问华擎网站了解详情 :http://www.asrock.com
认证

须认识到超频会有一定风险,包括调整BIOS设置,应用“自由超频技术”,或使用第三方超频工具。超频可能会影响到系统的稳定性,甚至对系统的组件和设备造成损坏。执行这项工作您应自担风险和自己承担费用。我们对由于超频而造成的损坏概不负责。
1.3板载接脚和接口

板载接脚和接口不是跳线。不要将跳线帽装到这些接脚和接口上。将跳线帽装到这些接脚和接口上将会对主板造成永久性损坏。
系统面板接脚
(9针PANEL1)
(见第1页,第19个)

按照下面的针脚分配,将机箱上的电源开关、重置开关和系统状态指示灯连接到此接脚。在连接线缆前请记下正负针脚。

PWRBTN(电源开关):
连接到机箱前面板上的电源开关。您可以配置使用电源开关关闭系统的方式。
RESET(重置开关):
连接到机箱前面板上的重置开关。如果计算机死机,无法执行正常重新启动,按重置开关重新启动计算机。
PLED(系统电源LED):
连接到机箱前面板上的电源状态指示灯。系统操作操作时,此LED亮起。系统处在S1/S3睡眠状态时,此LED闪烁。系统处在S4睡眠状态或关机(S5)时,此LED熄灭。
HDLED(硬盘活动LED):
连接到机箱前面板上的硬盘活动LED指示灯。硬盘正在读取或写入数据时,此LED亮起。
前面板设计根据机箱不同而有所差异。前面板模块主要包括电源开关、重置开关、电源LED、硬盘活动LED指示灯、扬声器等。将机箱前面板模块连接到此接脚时,确保连线分配和针脚分配正确匹配。
机箱侵入和扬声器接脚
(7针SPK_C11)
(见第1页,第18个)

请将机箱侵入和机箱扬声器连接到此接脚。
串行ATA3接口
(SATA3_0:
见第1页,第9个)
(SATA3_1:
见第1页,第10个)
(SATA3_2:
见第1页,第13个)
(SATA3_3:
见第1页,第14个)
(SATA3_4:
见第1页,第16个)
(SATA3_5:
见第1页,第15个)


这六个SATA3接口支持最高6.0Gb/s数据传输速率的内部存储设备的SATA数据线。
如果M2_1被SATA型M.2设备占用,SATA3_0将被禁用。
USB2.0接脚
(9-针 USB3_4)
(见第1页,第21个)

此主板上有2个接脚。每个USB2.0接脚可以支持两个端口。
(9-针 USB5_6)
(见第1页,第20个)
USB3.0接脚
(19针USB3_5_6)
(见第1页,第8个)

此主板上有2个接脚。每个USB3.0接脚可以支持两个端口。
(19针USB3_7_8)
(见第1页,第12个)
前面板音频接脚
(9针HD AUDIOO1)
(见第1页,第25个)

此接脚用于将音频设备连接到前音频面板。

- 高清音频支持插孔感测,但机箱上的面板连线必须支持HDA才能正常工作。请按照我们的手册和机箱手册的说明安装系统。
- 如果您使用 AC^97 音频面板,请按照以下步骤将它安装到前面板音频接脚:
A. 将 M i c_- I N(M I C) 连接到 M I C2_ L 。
B.将Audio_R(RIN)连接到OUT2_R,将Audio_L(LIN)连接到OUT2_L。
C. 将接地端 (GND) 连接到接地端 (GND)。
D.MIC_RET和OUT_RET只用于高清音频面板。您不需要针对AC'97音频面板连接它们。
E. 要启用前麦克风,请转到 Realtek 控制面板上的 “FrontMic” (前麦克风)
选项卡,调整“RecordingVolume”(录音音量)。
机箱风扇接口
(4针CHA_FAN1)
(见第1页,第2个)
(4针CHA_FAN2)
(见第1页,第11个)

请将风扇线连接到风扇接口并使黑线匹配接地针脚。

CPU风扇接口
(4针CPU_FAN1)
(见第1页,第3个)
(3针CPU_FAN2)
(见第1页,第4个)

此主板提供4针CPU风扇(静音风扇)接口。如果您打算连接3针CPU风扇,请将它连接到针脚1-3。

| ATX电源接口 (24针ATXPWR1) (见第1页,第7个) | 12 24 1 13 | 此主板提供24针ATX 电源接口。要使用20针 ATX电源,请沿针脚1 和针脚13插接它。 |
| ATX 12V电源接口 (8针ATX12V1) (见第1页,第1个) | 8 5 4 1 | 此主板提供8针ATX 12V电源接口。要使用4 针ATX电源,请沿针脚 1和针脚5插接它。 |
| 串行端口接脚 (9针COM1) (见第1页,第24个) | RRR#1 RRRTS#1 GND DDSR#1 DDTR#1 RRX01 | 此COM1接脚支持串行 端口模块。 |
| TPM接脚 (17针TPMS1) (见第1页,第22个) | GND +3VS B LA D 0 GND +3V LA D 3 P C RST # FR AM E P C I L K SM B DATA M AIN SM B CL M AIN GND | 此接口支持Trusted Platform Module(信任平台模块, TPM)系统,可以安全地存储 密钥、数字证书、密码和数据。 TPM系统也可以帮助增强网络 安全,保护数字身份和确保平 台完整性。 |
| 打印端口接脚 (25针LPT1) (见第1页,第23个) | AFD # ERR OR# PIN # SL # GND SP D 6 ACK # BUS Y SP D 2 SP D 3 SP D 4 ST B # | 这是一个打印端口线缆 接口,通过它可以方便 地连接到打印机设备。 |
电子信息产品污染控制标示
依据中国发布的「电子信息产品污染控制管理办法」及 SJ/T 11364-2006「电子信息产品污染控制标示要求」,电子信息产品应进行标示,藉以向消费者揭露产品中含有的有毒有害物质或元素不致发生外泄或突变从而对环境造成污染或对人身、财产造成严重损害的期限。依上述规定,您可于本产品之印刷电路板上看见图一之标示。图一中之数字为产品之环保使用期限。由此可知此主板之环保使用期限为 10 年。

图一
有毒有害物质或元素的名称及含量说明
若您欲了解此产品的有毒有害物质或元素的名称及含量说明,请参照以下表格及说明。
| 部件名称 | 或元素 | |||||
| 铅(Pb) | 镉(Cd) | 汞(Hg) | 六价铬(Cr(VI)) | 多溴联苯(PBB) | 多溴二苯醚(PBDE) | |
| 印刷电路板及电子组件 | X | O | O | O | O | O |
| 外部信号连接头及线材 | X | O | O | O | O | O |
O:表示该有毒有害物质在该部件所有均质材料中的含量均在SJ/T11363-2006标准规定的限量要求以下。
X:表示该有毒有害物质至少在该部件的某一均质材料中的含量超出SJ/T11363-2006标准规定的限量要求,然该部件仍符合欧盟指令2002/95/EC的规范。
备注:此产品所标示之环保使用年限,系指在一般正常使用状况下。
1 簡介
感謝您購買華擎Z270M Pro4主機板,本主機板經華擎嚴格品管製作,是一套讓人信賴的可靠產品。本產品採耐用設計所展現的優異效能,完全符合華擎對品質及耐用度的承諾。

由於主機板規格及BIOS軟體可能會更新,所以本文件內容如有變更,恕不另行通知。如本文件有任何修改,可至華擎網站逕行取得更新版本,不另外通知。若您需要與本主機板相關的技術支援,請上我們的網站瞭解有關您使用機型的特定資訊。您也可以在華擎網站找到最新的VGA卡及CPU支援清單。華擎網站http://www.asrock.com。
1.1 包装内容
1.2 規格
平台
CPU
2800(OC)/2400**/2133非ECC、無緩衝記憶體
- 安裝單一記憶體模組(單通道記憶體)時才能達到 3600 + (OC) 記憶體頻率。
*如需更多資訊,請參閱華擎網站上的記憶體支援表。(http://www.asrock.com/) - 第7代Intel®CPU支援最高2400 DDR4;第6代Intel®CPU支援最高2133 DDR4。
擴充插槽
x4模式)
*支援 NVMe SSD 作為開機磁碟
TM 及 CrossFireX
顯示卡
Built-in Visuals 及 VGA 输出。
MVC(S3D)及MPEG-2 Full HW Encode1的Intel®高速影像同步轉檔技術、Intel®InTru™3D,Intel®Clear Video HD Technology、Intel®Insider™、Intel®HD Graphics
用於第7代Intel*CPU)
VP9、HEVC 10b(適用於第6代Intel*CPU)
- 最大共用記憶體的大小可能會隨著作業系統的不同而改變。
30Hz解析度的HDMI
Auto Lip Sync、Deep Color (12bpc)、xvYCC 及 HBR(高位元率音訊)
(BD)播放
音帆
功能
*若要設定7.1CH HD音訊,必須使用HD前面板音訊模組,並透過音訊驅動程式啟用多聲道音訊功能。
LAN
後面板I/O
LED)
储存装置
RAID5、RAID10、Intel快速儲存技術15及Intel智慧反應技術)、NCQ、AHCI及熱插拔*
*若M2_1為SATA類型的M.2裝置佔用,將會停用SATA3_0。
SATA3 6.0 Gb/s 模組與 M.2 PCI Express 模組(最高可達 Gen3 x4 (32 Gb/s))類型
PCI Express 模組(最高可達 Gen3 x4 (32 Gb/s))**
-
CPU 風扇接頭支援最高 1A (12W) 風扇功率的 CPU 風扇。
-
如果 3-pin 或 4-pin 風扇使用中,可自動偵測 CHA_FAN1 和 CHA_FAN2。
保護(華擎全防護)
保護(華擊全防護)
BIOS功能
VCCST電壓多重調整
硬體監視器
度)
PCH 1.0V
作業系統
764位元(適用於第6代Intel®CPU)
*若要安裝 Windows® 7 作業系統,需要使用修改過的安裝光碟(已將 xHCI 驅動程式封裝至 ISO 檔案)。如需詳細說明,請查看第 142 頁。
- 關於最新 Windows® 10 驅動程式的詳細資訊,請瀏覽華擎網站:http://www.asrock.com
認證
*如需產品詳細資訊,請上我們的網站:http://www.asrock.com

請務必理解,超頻可能產生某種程度的風險,其中包括調整BIOS中的設定、採用自由超頻技術或使用協力廠商的超頻工具。超頻可能會影響您系統的穩定性,或者甚至會對您系統的元件及裝置造成傷害。您應自行負擔超頻風險及成本。我們對於因超頻所造成的可能損害概不負責。
1.3板載排針及接頭

板載排針及接頭都不是跳線。請勿將跳線帽套在這些排針及接頭上。將跳線帽套在排針及接頭上,將造成主機板永久性的受損。
系統面板排針
(9-pin PANEL1)
(請參閱第1頁,編號19)

請依照以下的針腳排列將機殼上的電源開關、重設開關及系統狀態指示燈連接至此排針。在連接纜線之前請注意正負針腳。

PWRBTN(電源開關):
連接至機殼前面板上的電源開關。您可設定使用電源開關關閉系統電源的方式。
RESET(重設開關):
連接至機殼前面板上的重設開關。若電腦凍結且無法執行正常重新啟動,按下重設開關即可重新啟動電腦。
PLED(系統電源LED):
連接至機殼前面板上的電源狀態指示燈。系統正在運作時,此LED會亮起。系統進入S1/S3睡眠狀態時,LED會持續閃爍。系統進入S4睡眠狀態或關機(S5)時,LED會熄滅。
HDLED(硬碟活動LED):
連接至機殼前面板上的硬碟活動LED。硬碟正在讀取或寫入資料時,LED會亮起。
各機殼的前面板設計各有不同。前面板模組主要是由電源開關、重設開關、電源LED、硬碟活動LED、喇叭及其他裝置組成。將機殼前面板模組連接至此排針時,請確定佈線及針腳指派皆正確相符。
機殼防護排針
(7-pin SPK_C11)
(請參閱第1頁,編號18)

機殼防護排針連接至此排針。
Serial ATA3 接頭
(SATA3_0:
請參閱第1頁,編號9)
(SATA3_1:
請參閱第1頁,編號10)
(SATA3_2:
請參閱第1頁,編號13)
(SATA3_3:
請參閱第1頁,編號14)
(SATA3_4:
請參閱第1頁,編號16)
(SATA3_5:
請參閱第1頁,編號15)


這六組SATA3接頭皆支援內部儲存裝置的SATA資料纜線,最高可達6.0
Gb/s 資料傳輸率。若M2_1為SATA類型的M.2裝置佔用,將會停用SATA3_0。
USB2.0排針
(9-pin USB3_4)
(請參閱第1頁,編號21)
(9-pin USB5_6)
(請參閱第1頁,編號20)

本主機板上含有兩組排針。各USB2.0排針皆可支援兩個連接埠。
USB3.0排針
(19-pin USB3_5_6)
(請參閱第1頁,編號8)
(19-pin USB3_7_8)
(請參閱第1頁,編號12)

本主機板上含有兩組排針。各USB3.0排針皆可支援兩個連接埠。
前面板音訊排針
(9-pin HD AUDIO01)
(請參閱第1頁,編號25)

本排針適用於連接音訊裝置至前面板音訊。

- 高解析度音訊支援智慧型音效介面偵測 (Jack Sensing),但機殼上的面板線必須支援 HDA 才能正確運作。請依本手冊及機殼手冊說明安裝系統。
- 若您使用 AC^97 音訊面板,請按照以下步驟安裝至前面板音訊排針:
A. 將 Mic_IN (MIC) 連接至 MIC2_L。
B. 將 Audio_R (RIN) 連接至 OUT2_R 且將 Audio_L (LIN) 連接至 OUT2_L。
C. 將接地 (GND) 連接至接地 (GND)。
D.MIC_RET及OUT_RET僅供HD音訊面板使用。您不需要在AC'97音讯面板上連接。
E.若要啟動前側麥克風,請前往Realtek控制面板中的「FrontMic」標籤調整「錄音音量」。
機殼風扇接頭
(4-pin CHA_FAN1)
(請參閱第1頁,編號2)
(4-pin CHA_FAN2)
(請參閱第1頁,編號11)

請將風扇纜線連接至風扇接頭,並比對黑線及接地針腳。

CPU風扇接頭
(4-pinCPU_FAN1)
(請參閱第1頁,編號3)
(3-pin CPU_FAN2)
(請參閱第1頁,編號4)

本主機板配備4-PinCPU風扇(靜音風扇)接頭。若您計畫連接3-Pin CPU風扇,請接至Pin1-3。

ATX電源接頭
(24-pinATXPWR1)
(請參閱第1頁,編號7)

本主機板配備一組24-pinATX電源接頭。若要使用20-pinATX電源供應器,請插入Pin1及Pin13。
ATX 12V 電源接頭
(8-pinATX12V1)
(請參閱第1頁,編號1)

本主機板配備一組8-pinATX12V電源接頭。若要使用4-pinATX電源供應器,請插入Pin1及Pin5。
序列連接埠排針
(9-pin COM1)
(請參閱第1頁,編號24)

此COM1排針支援序列連接埠模組。

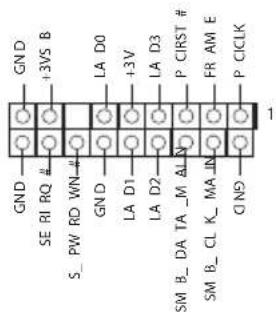

TPM 標頭
(17-pin TPMS1)
(請參閱第1頁,編號22)

此接頭支援信賴平台模組(TPM)系統,可確保儲存金鑰、數位憑證、密碼及資料的安全。TPM系統也能強化網路安全、保護數位身分並確定平台完整性。

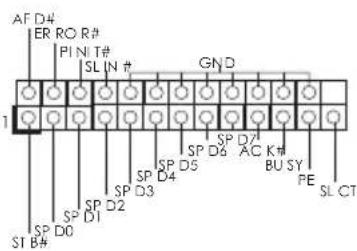

列印連接埠標頭
(25-pin LPT1)
(請參閱第1頁,編號23)

這是供列印連接埠纜線使用的介面,可方便印表機裝置連線。
