| Marke | ASRock |
| Modell | Z270M Pro4 |
| Typ | Motherboard |
| Formfaktor | Micro ATX (24,4 cm x 24,4 cm) |
| Sockel | LGA 1151 |
| Chipsatz | Intel® Z270 |
| Unterstützte Prozessoren | Intel® Core™ i7/i5/i3/Pentium®/Celeron® (7. und 6. Generation) |
| Arbeitsspeicher | DDR4, 4 DIMM-Steckplätze, max. 64 GB, bis zu 3600+ MHz (OC) |
| Erweiterungssteckplätze | 2x PCIe 3.0 x16 (x16/x4), 2x PCIe 3.0 x1 |
| Speicher | 6x SATA3 6 Gb/s, 2x Ultra M.2 (PCIe Gen3 x4 und SATA) |
| Grafik | Intel HD Graphics, Ausgänge D-Sub, DVI-D, HDMI (4K unterstützt) |
| Audio | Realtek ALC892, 7.1 HD-Kanäle |
| Netzwerk | Gigabit-LAN Intel I219V |
| Rückseitige Anschlüsse | 1x PS/2 Tastatur, 1x PS/2 Maus, 1x D-Sub, 1x DVI-D, 1x HDMI, 1x USB 2.0, 4x USB 3.0 Typ-A, 1x USB 3.0 Typ-C, 1x RJ-45, Audioanschlüsse |
| Stromversorgung | ATX 24-Pin + 12V 8-Pin |
| BIOS | UEFI AMI mit mehrsprachiger grafischer Oberfläche |
| Betriebssysteme | Windows 10 64-Bit, 8.1 64-Bit, 7 32/64-Bit |
| Abmessungen | 24,4 cm x 24,4 cm |
| Gewicht | Ca. 0,5 kg |
| Besondere Funktionen | AMD CrossFireX, Intel Optane Memory bereit, vollständiger Schutz (Überspannung, ESD) |
| Wartung | Reinigen mit Druckluft, Feuchtigkeit und direkten Kontakt vermeiden |
| Sicherheit | ESD-Vorsichtsmaßnahmen beachten, Handhabung ohne statische Elektrizität |
| Zertifizierungen | FCC, CE, WHQL, RCM, BSMI, ErP/EuP |
Häufig gestellte Fragen - Z270M Pro4 ASROCK
Benutzerfragen zu Z270M Pro4 ASROCK
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Motherboard kostenlos im PDF-Format! Finden Sie Ihr Handbuch Z270M Pro4 - ASROCK und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. Z270M Pro4 von der Marke ASROCK.
BEDIENUNGSANLEITUNG Z270M Pro4 ASROCK
Vielen Dank, dass Sie sich für das Z270M Pro4 von ASRock entschieden haben – ein zuverlüssiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRock Streten nach Qualität und Beständigkeit erfüllt.
Da die technischen Daten des Motherboards sowie die BIOS-Softwareactualisiert werden konnen, kann der Inhalt dieser Dokumentation ohne Ankündigung geändert werden. Falls diese Dokumentation igendwelchen Änderungen unterliegt, wird die aktualisierte Version ohne weitere Hinweise auf der ASRock-Websites zur Verfugung gestellt. Sollen Sie technische Hilfe in Bezug auf diesen Motherboard benötigen, erhalten Sie auf unserer Websites spezifischen Informationen über das von Ihnen verwendete Modell. Auch finden Sie eine aktuelle Liste unterstützen VGA-Karten und Prozessoren auf der ASRock-Websites: ASRock-Website http://www.asrock.com.
1.1 Lieferumfang
ASRock Z270M Pro4-Motherboard (Micro-ATX-Formfaktor)
- ASRock Z270M Pro4-Schnellinstallationsanleitung
ASRock Z270M Pro4-Support-CD
- 2x Serial-ATA-(SATA) Datenkabel (optional)
- 2 x Schrauben für M.2-Sockel (optional)
- 1 × E / A -Blendenabschirmung
1.2 Technische Daten
Plattform
- Micro-ATX-Formfaktor
- Feststoffkondensator-Design
Prozessor
- Untersitz Intel®-Core™-i7/i5/i3/Pentium®/Celeron®-Prozessoren der 7. und 6. Generation (Sockeö 1151)
Digi Power design
6-Leistungsphasendesign - Unterstützt Intel® Turbo Boost 2.0-Technologie
- Unterstützung CPUs with freiem Multiplikator der Intel® K-Serie
- Unterstützt ASRock BCLK-Übertaktung (voller Bereich)
Chipsatz
Intel® Z270
Speicher
- Dualkanal-DDR4-Speichertechnologie
4x DDR4-DIMM-Steckplatz -
Unterstütze ungepufferten DDR4-3600+(OC)/3200 (OC)/2933 (OC)/2800(OC)/2400*/2133-Non-ECC-Speicher
-
Speicherfrequenz von 3600+(OC) kann nur erzielt werden, wenn ein einzelnes Speichermodul installiert ist (Einzelkanalspeicher).
^ Intel ^ -Prozessor der 7. Generation Unterstützung DDR4 bis 2400; Intel ^ -Prozessor der 6. Generation Unterstützung DDR4 bis 2133.
- Unterstützung ECC-UDIMM-Speichermodule (Betrieb im non-ECC-Modus)
- Systemspeicher, max. Kapazität: 64GB
- Unterstützt Intel® Extreme Memory Profile (XMP) 2.0
15-μ-Goldkontakt in DIMM-Steckplatze
Erweiterungs- steckplatz
-
2 x PCI-Express 3.0-x16-Steckplatz (PCIE1:x16-Modus; PCIE4:x4-Modus)*
-
Unterschied NVMe-SSD als Bootplatte
-
2 x PCI-Express 3.0-x1-Steckplatz (Flexible PCIe)
- Unterstützt AMD Quad CrossFireX™ und CrossFireX™
Grafikkarte
- Integrierte Intel® HD Graphics-Visualisierung und VGA-Ausgabe können nur mit Prozessoren untersucht werden, die GPU-integriert sind.
- Untersitz integrierte Intel® HD Graphics-Visualisierung: Intel® Quick Sync Video mit AVC, MVC (S3D) und MPEG-2 Full HW Encode1, Intel® InTru™ 3D, Intel® Clear Video HD Technology, Intel® Insider™, Intel® HD Graphics
Gen9 LP, DX11.3, DX12 - HWA encodieren/decodieren: VP8, HEVC 8b, VP9, HEVC 10b (bei Intel®-Prozessor der 7. Generation)
-
HWA encodieren/decodieren: VP8, HEVC 8b; GPU/SW encodieren/decodieren: VP9, HEVC 10b (bei Intel®-Prozessor der 6. Generation)
Max. geteilter Speicher: 1024 MB -
Die große des maximalen Freigabespeichers kann je nach Betriebssystem variieren.
-
Drei Grafikkarten-Ausgangsoptionen: D-Sub, DVI-D und HDMI
- Unterstützung drei Monitore
- Unterschied HDMI mit maximaler Auflösung von 4K x 2K (4096 x 2160) bei 24 Hz / (3840 x 2160) bei 30 Hz
- Untersitz DVI-D mit maximaler Auflösung von 1920 x 1200 bei 60Hz
- Untersitzt D-Sub mit maximaler Auflösung von 1920 x 1200 bei 60Hz
- Untersitzt Auto-Lippensynchronizität, hohe Farbstiefe (12 bpc), xvYCC und HBR (Audio mit hoher Bitrate) mit HDMI-Port (konformer HDMI-Monitor erforderlich)
- Unterstutz HDCP mit DVI-D- und HDMI-Ports
- Untersitz Blu-ray-(BD) Wiedergabe (Full HD/1080p) mit DVI-D- und HDMI-Ports
Audio
7.1-Kanal-HD-Audio mit Inhaltsschutz (Realtek ALC892-Audiocodec)
- Zur Konfiguration von 7.1-Kanal-HD-Audio*Müssen Sie ein HD-Frontblenden-Audiomodul nutzen und den Mehrkanalton über den Audiotreiber aktivieren.
Erstklassige Blu-ray-Audiounterstätzung
- Unterstützung Überspannungsschutz (ASRock Full Spike Protection)
ELNA-Audiokondensatoren
| LAN | · Gigabit LAN 10/100/1000 Mb/s · Giga PHY Intel® I219V · Unterstützt Wake-On-LAN · Unterstützt Blitzschutz/Schutz gegen elektrostatische Entlung (ASRock Full Spike Protection) · Unterstützt energieffizientes Ethernet 802.3az · Unterstützt PXE |
| Rückblende, E/A | · 1 x PS/2-Mausanschluss · 1 x PS/2-Tastaturanschluss · 1 x D-Sub-Port · 1 x DVI-D-Port · 1 x HDMI-Port · 1 x USB 2.0-Port (unterstützt Schutz gegen elektrostatische Entlung (ASRock Full Spike Protection)) · 4 x USB 3.0-Typ-A-Ports (unterstützt Schutz gegen elektrostatische Entlung (ASRock Full Spike Protection)) · 1 x USB 3.0-Typ-C-Port (unterstützt Schutz gegen elektrostatische Entlung (ASRock Full Spike Protection)) · 1 x RJ-45-LAN-Port mit LED (Aktivität/Verbindung-LED und Geschwindigkeit-LED) · HD-Audioanschlüsse: Line-in / Vorderer Lautsprecher / Mikrofon |
| Speicher | · 6 x SATA-III-6,0-Gb/s-Abschluss, unterstützen RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 15 und Intel Smart Response Technology), NCQ, AHCI und Hot-Plugging* * Wenn M2_1 durch ein SATA-Typ-M.2-Gerät belegt ist, wird SATA3_0 deaktiviert. · 1 x Ultra-M.2-Sockel (M2_1), unterstützen 2230-/2242-/2260-/2280-M.2-SATA-III-6,0-Gb/s-Modul und M.2-PCI-Express-Modul bis Gen3 x 4 (32 Gb/s)** · 1 x Ultra-M.2-Sockel (M2_2),ppoRAR · 2230-/2242-/2260-/2280-M.2-PCI-Express-Modul bis Gen3 x 4 (32 Gb/s)** ** Unterstützung Intel® Optane™-Technologie ** Unterstützung NVMe-SSD als Bootplatte ** Unterstützung ASRock U.2-Kit |
Anschluss
1 Druckerport-Anschlussleiste
- 1x COM-Anschluss-Stiftleiste
- 1 x TPM-Stiftleiste
- 1 x Gehäuseingriff- und Lautsprecher-Stiftleiste
- 2 x CPU-Lüfteranschlüsse (1 x 4-polig, 1 x 3-polig)
-
Der CPU-Lüfteranschluss unterstützt einen CPU-Lüfter mit einer maximalen Lüfterleistung von 1 A (12 W).
-
2 x Gehäuselüfteranschlüsse (4-polig) (intelligente Lüftergeschwindigkeitssteuerung)
-
CHA_FAN1 und CHA_FAN2 können automatisch erkennen, aber ein 3- oder 4-poliger Lüfter verwendet wird.
1 x 24-poliger ATX-Netzanschluss
- 1 x 8-poliger 12-V-Netzanschluss
- 1 x Audioanschluss an Frontblende
- 2 x USB-2.0-Stiftleiste (unterstützen 4 USB-2.0-Ports) (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection))
- 2 x USB-3.0-Stiftleiste (unterstützt 4 USB-3.0-Ports) (unterstützt Schutz gegen elektrostatice Entladung (ASRock Full Spike Protection))
BIOS-Funk-tion
- AMI-UEFI-Legal-BIOS mit Unterstützung mehrsprachiger grafischer Benutzerschnittstellen
- ACPI 6.0-konforme Aufweckereignisse
SMBIOS 2.7-Unterstützung
CPU, GT_CPU, DRAM, PCH 1.0V, VCCIO, VCCSA, VCCST Mehrfachspannungsanpassung
Hardwareüberwachung
- CPU-/Gehäusetemperaturerkennung
- CPU-/Gehäuselüftertachometer
- Lautloser CPU-/Gehäuselüfter (automatische Anpassung der Gehauselüftergeschwindigkeit durch CPU-Temperatur)
- CPU-/Gehäuselüfter-Mehrfachgeschwindigkeitssteuerung
- Gehäuse-offen-Erkennung
- Spannungsüberwachung: +12 V, +5 V, +3,3 V, CPU Vcore, DRAM, PCH 1,0V
Betriebssystem
- Microsoft® Windows® 10, 64 Bit (nur bei Intel®-Prozessor der 7. Generation)
- Microsoft® Windows® 10, 64 Bit / 8.1, 64 Bit / 7, 32 Bit / 7, 64 Bit (nur bei Intel®-Prozessor der 6. Generation)
- Zur Installation des Windows® 7-Betriebssystems wird ein modifiziertes Installationslaufwerk mit xHCI-Treibern in der ISO-Datei benötigt. Detaillierte Anweisungen finden Sie auf Seite 142.
- Einzelheiten zum aktualisierten Windows® 10-Treiber entnahmen Sieitte der ASRock-Website:http://www.asrock.com
Zertifikierungen
FCC,CE, WHQL,RCM,BSMI
ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich)
- Detaillierte Produktinformationen finden Sie auf unserer Websites: http://www.asrock.com
Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS-Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktungswerkzeugen von Drittanbietern zahlen, bestimmte Risiken verbunden sind. Eine Übertaktung kann sich auf die Stabilität Ihres Systems auswirken und)sagar Komponenten und Geräte Ihres Systems beschädigen. Sie sollen auf eigene Gefahr und eigene Kosten durchgeführt werden. Wir übernehmen keine Verantwortung für mögliche Schäden, die durch eine Übertaktung verursacht wurden.
1.3 Integrierte Stiftleisten und Anschlüsse
Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stiftleisten und Anschlüssen können Sie das Motherboard dauerhaft beschädigen.
Systemblende-Stiftleiste
(9-polig, PANEL1)
(siehe S.1,Nr.19)
Verbinden Sie Netzschalter,
Reset-Taste und
Systemstatusanzeige am
Gehäuse entsprechend der nachstehenden
Pinbelegung mit dieser
Stiftleiste. Beachten Sie vor
Anschlieben der Kabel die
positiven und negativen
Kontakte.
PWRBTN (Ein-Austaste):
Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie konnen die Abschaltung Ihres Systems über die Ein-/Austaste konfigurieren.
RESET (Reset-Taste):
Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den Computer über die Reset-Taste neu, wenn er absturzt oder sich nicht normal neu starten lässt.
PLED (Systembetriebs-LED):
Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn das System lauft. Die LED blinkt, wenn sich das System im S1/S3-Ruhe-zustand befindet. Die LED ist aus, wenn sich das System im S4-Ruhezustand befindet oder ausgeschaltet ist (S5).
HDLED (Festplattenaktivitäts-LED):
Mit der Festplattenaktivitäts-LED an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn die Festplatte Daten liest oder schreiben.
Das Design der Frontblende kann je nach Gehäuse variieren. Ein Frontblendenmodul besteht hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED, Festplattenaktivität-LED, Lautsprecher etc. Stellen Sie beim Anschlieben Ihres Frontblendenmodulus an diese Stiftleiste sicher, dass Kabel- und Pinbelegung richtig abgestimmt sind.
| Gehäuseingriffs- und Lautsprecher-Stiftleiste (7-polig, SPK_CI1) (siehe S. 1, Nr. 18) | SPEAKER DUMMY +5V 1 SIGNAL GND DUMMY | Bitte verbinden Sie Gehäu- seeingriffsvorrichtung und den Gehäuselautsprecher mit dieser Stiftleiste. |
| Serial-ATA-III-Anschlüsse (SATA3_0: siehe S. 1, Nr. 9) (SATA3_1: siehe S. 1, Nr. 10) (SATA3_2: siehe S. 1, Nr. 13) (SATA3_3: siehe S. 1, Nr. 14) (SATA3_4: siehe S. 1, Nr. 16) (SATA3_5: siehe S. 1, Nr. 15) | SATA3_0 SATA3_1 SATA3_2 SATA3_3 SATA3_4 SATA3_5 SATA3_6 | These sechs SATA-III- Anschlüsse unterstützen SATA-Datenkabel für interne Speicherveräte mit einer Datenübertragungsge schwindigkeit bis 6,0 Gb/s. Wenn M2_1 durch ein SATA-Typ-M.2-Gerät belegt ist, wird SATA3_0 deaktiviert. |
| USB 2.0-Stiftleisten (9-polig, USB3_4) (siehe S. 1, Nr. 21) (9-polig, USB5_6) (siehe S. 1, Nr. 20) | USB_PWR P+ GND P+ DUMMY 1 GND P+ GND USB_PWR | Es gibt zwei Stiftleisten an thisem Motherboard. Jede USB 2.0-Stiftleiste kann zwei Ports unterstützt. |
| USB 3.0-Stiftleiste (19-polig, USB3_5_6) (siehe S. 1, Nr. 8) (19-polig, USB3_7_8) (siehe S. 1, Nr. 12) | Vbus Vbus IntA_PA_SRSX+IntA_PA_SSRX+IntA_PA_SRSX+GND GND +IntA_PA_SSTX+IntA_PA_SSTX+IntA_PA_SSTX+GND GND +IntA_PA_D+IntA_PA_D+IntA_PA_D+Dummy | Es gibt zwei Stiftleiste an thisem Motherboard. Jede USB 3.0-Stiftleiste kann zwei Ports unterstützt. |
Audiostiftleiste
(Frontblende)
(9-polig, HD_AUDIO1)
(siehe S.1,Nr.25)
These Stiftleiste dient dem Anschlieben von Audiogeräten an der Frontblende.
- High Definition Audio Unterstützung Anschlusserkennung, der Draht am Gehäuse muss dazu jedoch HDA Unterstützung.itte befolgen Sie zum Installieren Ihres Systems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.
- Beiutzung eines AC'97-Audiopanels diesesitte anhand folgender Schritte an der Audiostiftleiste der Frontblende installmenten:
A. Mic_IN (Mikrofon) mit MIC2_L verbinden.
B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden.
C. Erde (GND) mit Erde (GND) verbinden.
D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie müssen sie nicht für das AC'97-Audiopanel verbinden.
E. Rufen Sie zum Aktivieren des vorderen Mikrofons das „FrontMic (Vorderes
Mikrofon) "Register in der Realtek-Systemsteuerung auf und passen „Recording
Volume (Aufnahmelautstärke) " an.
Gehauselüfteranschlussse
(4-polig, CHA_FAN1)
(siehe S.1,Nr.2)
(4-polig, CHA_FAN2)
(siehe S.1,Nr.11)
Bitte verbinden Sie das
Lüfterkabel mit dem
Lüfteranschluss; der
schwarze Draht gehört zum
Erdungskontakt.
CPU-Lüfteranschlussse
(4-polig, CPU_FAN1)
(siehe S.1,Nr.3)
(3-polig, CPU_FAN2)
(siehe S.1,Nr.4)
Dieses Motherboard bietet einen 4-poligen
CPU-Lüfteranschluss
(lautloser Lüfter). Falls Sie einen 3-poligen CPU-Lüfter anschließen möchten, verbinden Sie ihnitte mit Kontakt 1 bis 3.
| ATX-Netzanschluss (24-polig, ATXPWR1) (siehe S. 1, Nr. 7) | 12 1 24 13 | Dieses Motherboard bieteteinen 24-poligen ATX-Net-zanschluss. Bieter schliebenSi es zur Nutzung eines20-poligen ATX-Netzeilsentlang Kontakt 1 undKontakt 13 an. |
| ATX-12-V-Netzanschluss (8-polig, ATX12V1) (siehe S. 1, Nr. 1) | 8 5 4 1 | Dieses Motherboard bieter einen 8-poligen ATX-12-V-Netzanschluss. Bitteschlieben Si es zur Nutzung eines 4-poligen ATX-Netzeils entlang Kontakt 1und Kontakt 5 an. |
| Serieller-Port-Stiftleiste (9-polig, COM1) (siehe S. 1, Nr. 24) | RRN#1 RRTS#1 GND DDSR#1 DDTR#1 RRXD1 DDCD#1 CCTS#1 DDS#1 DTR#1 RRXD1 RRXD1 | These COM1-Stiftleisteunterstützt ein Modul fürserielle Ports. |
| TPM-Stiftleiste (17-polig, TPMS1) (siehe S. 1, Nr. 22) | GND +3V 5 B GND LA D 0 LA D 3 LA D 3 P C RST #FR AM E P C K L K GND SE RWDRWN # | Dieser Anschluss unterstützt dasTrusted Platform Module-(TPM)System, das Schlüssel, digitaleZertifikate, Kennwörter und Datensichere aufbewahrenkann. EinTPM-System hilft zudem bei derStärkung der Netzwerksicherheit,schützt digitale Identitäten undgewährleistet die Plattformintegrität. |

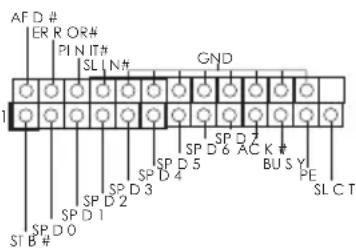

Druckanschluss-Stiftleiste
(25-polig,LPT1)
(siehe S.1,Nr.23)
These Schnittstelle ist für Druckerkabel vorgesehen und ermöglich bequeme Anschlieben von Drucker
