| Tipo di prodotto | Rivelatore di fumo ottico |
| Marca | Hager |
| Modello | TG550A |
| Dimensioni (Diametro x Altezza) | 116 mm x 49 mm |
| Peso | 255 g |
| Alimentazione | Batteria al litio sigillata 2 x 3 V, non sostituibile, durata 10 anni |
| Portata radio | 868-870 MHz, 25 mW max, Duty cycle 0,10 % |
| Interconnessione | Fino a 40 rivelatori in rete radio |
| Livello sonoro di allarme | 85 dB(A) a 3 m (allarme continuo o discontinuo) |
| Temperatura di funzionamento | Da -10°C a +65°C |
| Grado di protezione | IP22 |
| Funzione di inibizione | Sì, 15 minuti (pressione del tasto test) |
| Funzione test | Sì, tramite tasto dedicato |
| Funzione relè | Sì (un rivelatore per rete per estendere la portata) |
| Manutenzione | Spolverare le fessure della testa di rilevamento con un aspirapolvere almeno 1 volta all'anno |
| Garanzia | 24 mesi contro vizi di materiale o di fabbricazione |
| Norme | EN 14604 (2005) + AC 2008, CE, RE-D 2014/53/EU |
| Utilizzo | Interno, locali a rischio di incendio (camere, corridoi, ecc.) |
Domande frequenti - TG550A HAGER
Domande degli utenti su TG550A HAGER
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Rilevatore di fumo in formato PDF gratuitamente! Trova il tuo manuale TG550A - HAGER e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. TG550A del marchio HAGER.
MANUALE UTENTE TG550A HAGER
IT manuale di installmente - p. 22
Rilevatore di fumo, interconnessa radio 10 anni
1.1. Principio di funzionamento 23
1.2. Descrizione 24
2. Installazione 25
2.1. Scelta della posizione 25
2.2.Installazione del rivelatore da solo 27
2.3.Installazione del rivelatore in rete 29
2.4. Installazione del rivelatore in funzione ripetitore 32
2.5. Ripristino della configurazione di fabbrica di un rivelatore 33
3. Test del rivelatore 34
4. Uso 35
4.1. Inibizione volontaria del rivelatore 35
4.2. Spegnimento dell'allarme in caso di rilevazione non pericolosa 35
4.3. Segnalazione delle anomalie 37
5.Manutenzione 38
5.1. Manutenzione della testa di rilevazione 38
5.2. Sostituzione del rivelatore 38
5.3.In caso di lavori 39
6.Garanzia 39
7.Caratteristiche tecniche 40

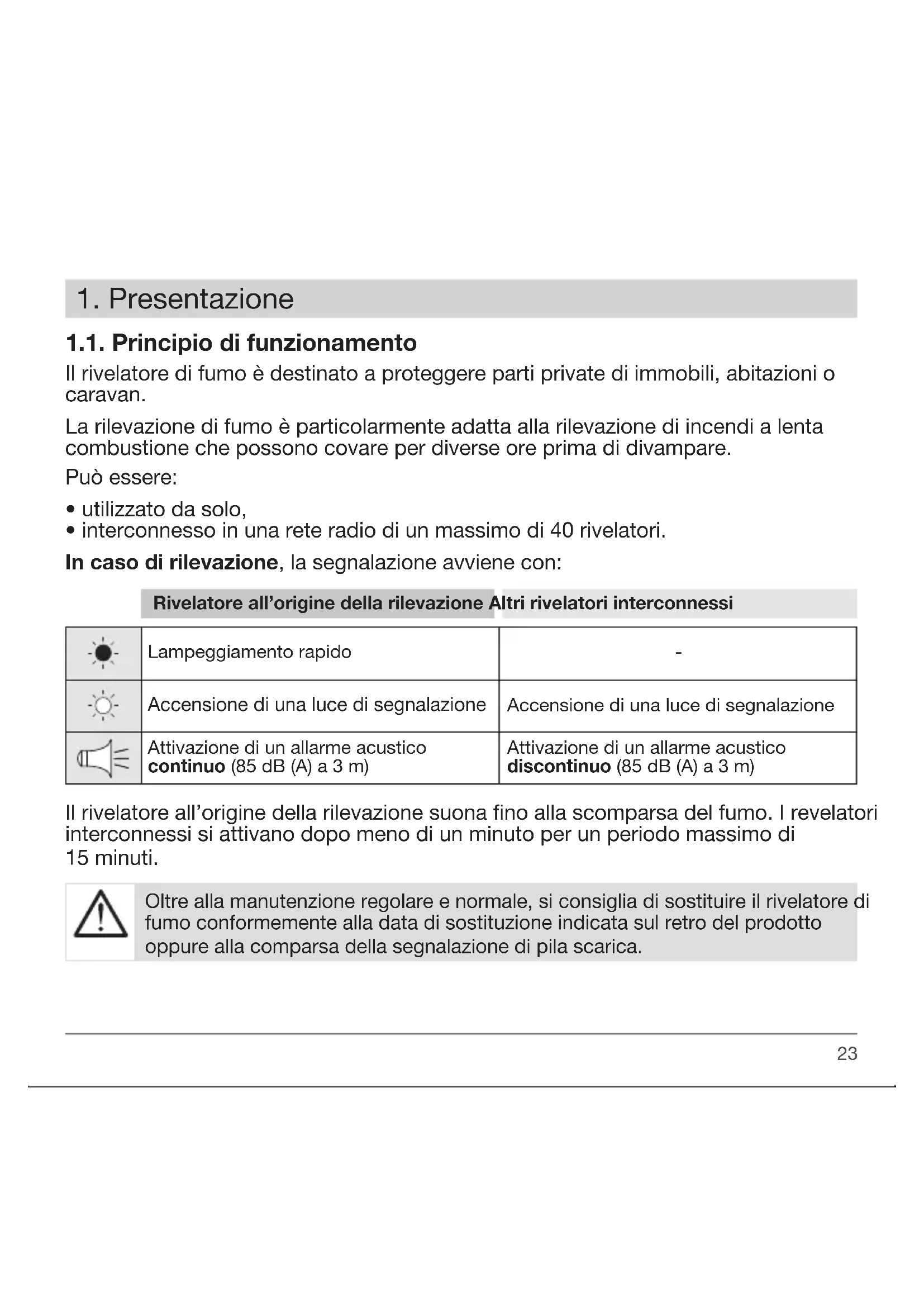

1. Presentazione
1.1. Principio di funzionamento
Il rivelatore di fumo è destinato a proteggere parti private di immobili, abitazioni o caravan.
La rilevazione di fumo è particolaremente adatta alla rilevazione di incendi a lenta combustione che possono covare per diverse ore prima di divampare.
Può essere:
- utilizzato da solo,
- interconnesso in una rete radio di un massimo di 40 rivelatori.
In caso di rilevazione, la segnalazione avviene con:
Rivelatore all'origine della rilevazione Altri rivelatori interconnessi
| Lampeggiamento rapido | - | |
| Accensione di una luce di segnalazione | Accensione di una luce di segnalazione | |
| Attivazione di un allarme acustico continuo (85 dB (A) a 3 m) | Attivazione di un allarme acustico discontinuo (85 dB (A) a 3 m) |
Il rivelatore all'origine della rilevazione suona fino alla scompara del fumo. I revelatori interconnessi si attivano molto ago per un minuto per un periodo massimo di 15 minuti.

Oltre alla manutenzione regolare e normale, si consiglia di sostituire il rivelatore di fumo conformmente alla data di sostituzione indicata sul retro del prodotto oppure alla comparsa della segnalazione di pila scarica.
1.2. Descrizione

2. Installazione
2.1. Scelta della posizione
Il rivelatore deve essere posizionato:
- nelle stanze che presentano un rischio di incendio (soggiorni con camino, camere di bambini, soffitte o seminterrati abitati...) (Fig. A),
preferibilmente al centro del soffitto, - lontano da bocche di ventilazione che rischiano di disperse dell fumo,

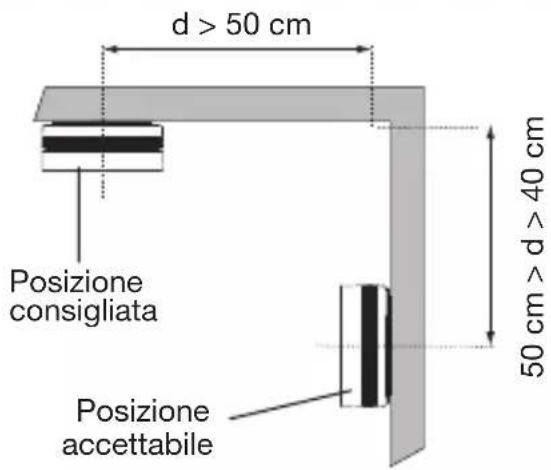

- a più di 50 cm da qualsiasi tipo di ostacolo (muri, pareti divisorie, travi...) (Fig. B),
- ad entrambé le estremità di un corradoio, se la lunghezza è superiore a 10 m. Se l'installazione su di un soffitto orizzontale non fosse possibile, installatelo:
- a una distanza compresa tra 40 e 50 cm dal soffitto (Fig. B),
- lontano da eventuali fonti di disturbo elettromagnetico (contatore della luce, cassaforte metallica, ballast elettronico...).
Il rivelatore non deve essere posizionato:
- in prossimità (distanza minima 50 cm) di un ballast elettronico, un trasformatore a bassa tensione, di lampadine a risparmio energetico o neon,
- in stanze troppo polverose,
- in una stanza in cui la temperature rischia di scendere sotto ai -10^ o salire sopra ai +65^ , comportando un malfunzionamento del rivelatore,
- a meno di 1 m da bocche di riscaldamento, raffreddamento o aerazione; il fumo potrebbero essere dispersi,
- a meno di 6 m da un camino o da una stufa a legna il cui fumo di combustione rischi di attivare un allarme indesiderato,
- in un locale in cui i fumi di cottura e il vapore acqueo rischino di provocare un'attivazione indesiderata,
- in un locale in cui vi è il rischio di condensa o di umidità (evitate bagni, locali lavanderia...),
- nella parte più alta di un soffitto ogivale (a forma di A): una sacca d'aria in quello punto cui impedire al fumo di raggiungere il rivelatore (Fig. C),
- direttamente su di una parete metallica: inserte uno spessore di materiale non magnetico (legno o plastica) tra il rivelatore e la superficie metallica.

A.

Protezione minima:
un rivelatore nel corradoio
o nella tromba delle scale perogni piano e inogni camera

Protezione ottimale:
completate la protezione minima con l'aggiunta di un rivelatore in ognuna delle stanze più frequente o del seminterrato.

B.

C.
2.2. Installazione del rivelatore da solo
Per posizionare in maniera estetricamente accettabile il rivelatore, utilizzate la freccia di allineamento delle spie presenti sulla base di fissaggio (v. Descrizione).
1
Fissate la base rispetto leindicazioni descripte al capitolo "Scelta della
posizione". 2 tipi di montaggio possibili:
Montaggio in scatola da incasso
- Per scatole con 60 mm ,utilizzate i fori di montaggio indicati con 60.
- Per scatole con Ø 78 mm, utilizzate i fori di montaggio indicati con 78.
- Per scatole con 85 mm, utilizzate i fori di montaggio indicati con 85.
- Fissate la base con viti adequate.
Montaggio sporgente
- Posizione la base nel punto previsto e segnate con una matita la posizione dei 2 fori di fissaggio.
- Forate con una punta da trapano di diametro adeguato.
- Fissate la base con tasselli e viti adequate.
2

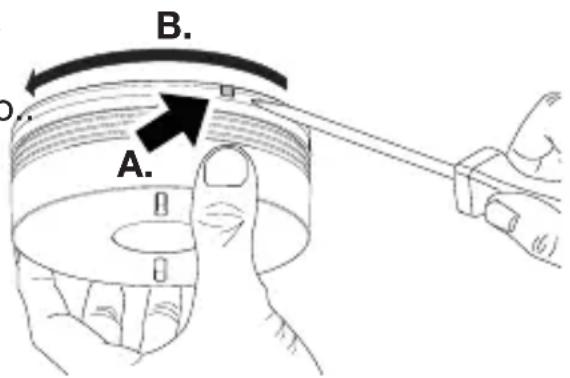

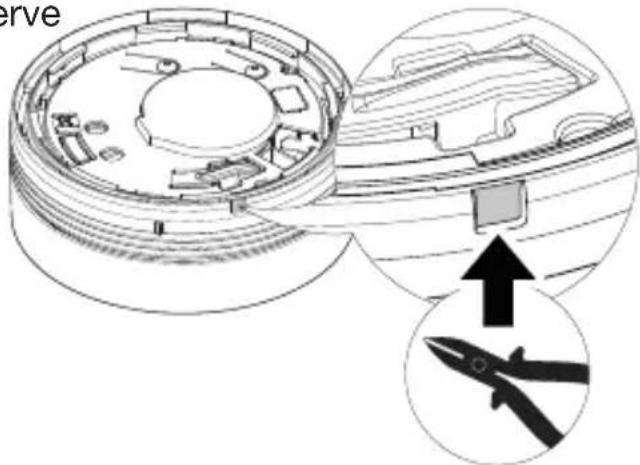

Bloccaggio del rivelatore alla base (facoltativo)
Il bloccaggio del rivelatore alla base serve
ad evitare una rimozione non autorizzata del rivelatore. Utilizzato un tronchesino, tagliate il dente di bloccaggio.

Ora l'apertura sera possibile solo utilizzato un cacciavite piatto.

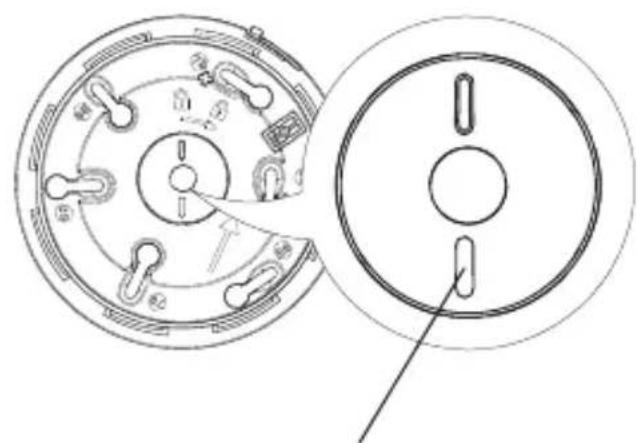

3 Posizione il rivelatore sulla sua base allineando la freccia e le spi.


Spia rossa / spia gialla

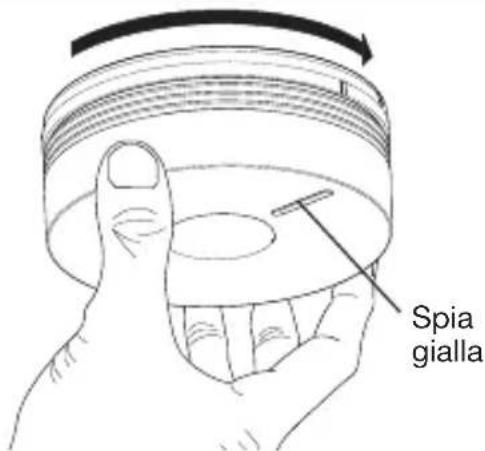

4 Ruotate il rivelatore in senso orario fino al suo bloccaggio completo.
La spia gialla di segnalazione lampeggia per 5 s poi 1 volta agli 10 s, ad individare un funzionamento normale del rivelatore.

Passate al capitolo 3. Test del rivelatore.
2.3. Installazione del rivelatore in rete
È possibile interconnettere tra di loro fino a 40 rivelatori per permettere l'attivazione di tutti i rivelatori dell'abitazione.

Le reazioni in caso di rilevazione sono descripte nel capitolo 1.1. "Principio di funzionamento".
Per integrare i rivelatori in rete:

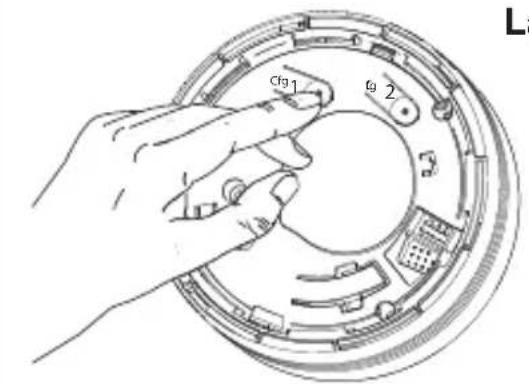

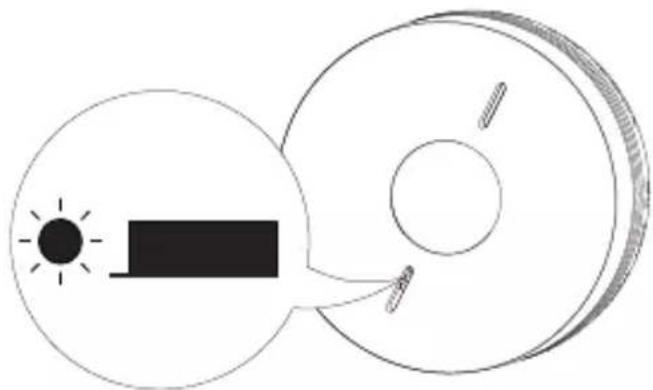

1 Portate tutti i rivelatori da integrare in rete in modo appendimento premendo 2 volte il pulsante Cfg1.

La spia rossa lampeggia.

2 Premete il pulsante di test di uno dei rivelatori fino a quando la spia rossa di tutti gli altri rivelatori non si accende fissa. Rilasciate; la spia rossa del rivelatore su cui si è premuto il pulsante lampeggia.


3 Premete brevamente il pulsante Cfg1 di tutti i rivelatori per farli uscire dal modo appendimento.
Se il pulsante Cfg1 non viene premuto, il rivelatore esce dal modo apprendimento dopo un minuto. In quello caso, l'integrazione in rete dei rivelatori viene effettuata correttamente.

4 Verifica della portata radio
A. Portate tutti i rivelatori in modo test premendo 1 volta il pulsante Cfg1.
La spia rossa si accende per 5 s poi lampeggia.
B. Premete una volta il pulsante test di uno dei rivelatori; quest'ultimo trasmetterà un segnale permanente per verificarne la portata radio. La spia rossa si accende fissa su tutti gli altri rivelatori.
C. Posizionate i rivelatori nei punti previstienza fissarli.
-
Se la portata radio è buona, la spia rossa rimane accesa fissa.
-
Se la portata radio non è buona, la spia rossa lampeggia.
D. Spostate i rivelatori che si trovano fuori alla portata radio o programmate un rivelatore come ripetitore (v. 2.4. "Installazione del rivelatore in funzione ripetitore"), poi ripetete il test.
E. Per uscire dal modo test, premete una volta il pulsante Cfg1 di tutti i rivelatori. La spia rossa si spegne.
F. Ripetete il test di portata radio su tutti i rivelatori per garantire che si attivino tutti, indipendentemente da quale di essi sia all'origine dell'allarme.
5 Fissate i rivelatori come descripto delle fasi da 1 a 4 del capitolo 2.2. "Installazione del rivelatore da solo".
Casi particulari
Aggiunta di un rivelatore in una rete esistente
-
Portate il rivelatore da aggiungere alla rete in modo appendimento premendo 2 volte il pulsante Cfg1. La spia rossa lampeggia.
-
Portate uno dei rivelatori più in rete in modo appendimento premendo 2 volte il pulsante Cfg1. La spia rossa lampeggia.
-
Premete il pulsante di test del rivelatore già in rete fino a quando la spia rossa dei 2 rivelatori non si accende fissa.
-
Premete brevemente il pulsante Cfg1 di tutti i rivelatori per farli uscire dal modo apprendimento.
2.4. Installazione del rivelatore in funzione ripetitore
Se la portata radio tra tutti i rivelatori è insufficiente, è possible programmarne uno come ripetitore.
In quello modoesso ritrasetteragli allarmiricevuti versotutti glialtri rivelatori.

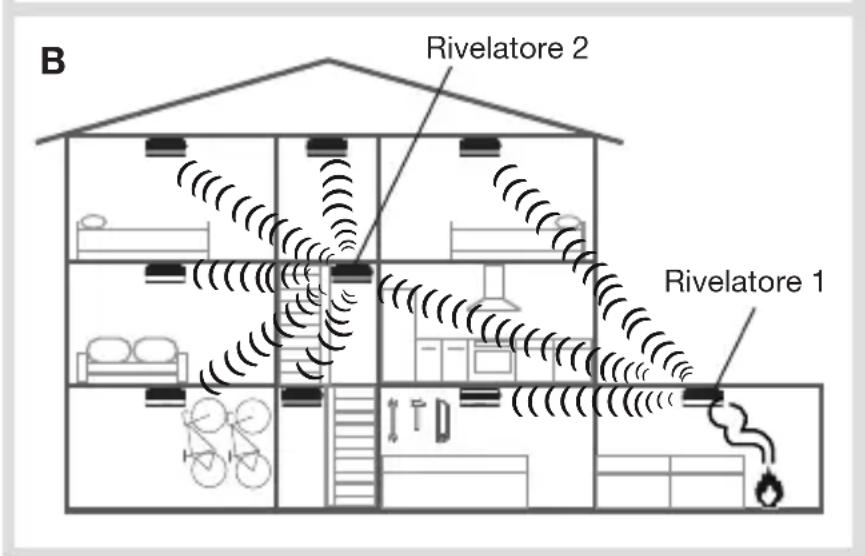

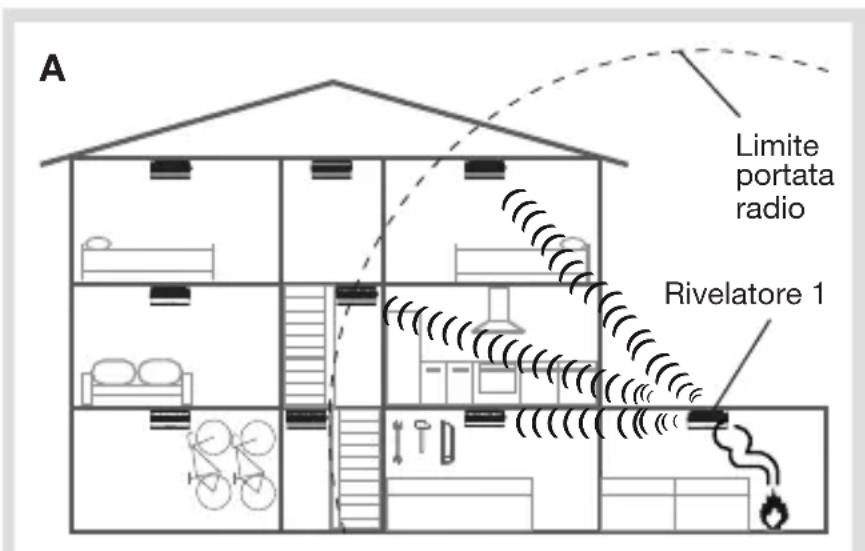

Esempi:
A. In caso di allarme sul rivelatore 1, solo il rivelatore 2.
B. Il rivelatore 2 è programmatico come ripetitore. In caso di allarme sul rivelatore 1, quello ritrasmette l'informazione nel complesso dell'installazione.



- É possible programmare un solo rivelatore come "ripetitore" per agli rete.
- Per poter essere programmato come ripetitore, il rivelatore deve essere stato precedentemente appreso alla rete.
Per programmare un rivelatore come ripetitore:
- Premete Cfg1. Dopo 4 s, la spia rossa lampeggia, tenete premuto il pulsante.
-
Dopo 10 s, il lampeggiamento accelerata o rallenta:
-
se il lampeggiamento accelerera, la funzione ripetitore è attiva,
se il lampeggiamento rallenta, la funzione ripetitore non è attiva, -
Rilasciate e poi premete brevamente Cfg1 per uscire dal modo programmazione.
2.5. Ripristino della configurazione di fabbrica di un rivelatore
In caso di ripristino della configurazione di fabbrica, l'interconnessione tra i rivelatori sare cancellata
- Premete 2 volte il pulsante Cfg1. La spia rossa lampeggia.
- Tenete premuto il pulsante Cfg1 fino a quando la spia rossa non si accende fissa. Rilasciate.
- Premete brevamente una volta il pulsante Cfg1 per uscire dal modo programmazione.
3. Test del rivelatore

- I rivelatori devono essere fissati per poter effettuare i test.
- Prima di eseguire un test su un rivelatore di fumo, si consiglia di preavvisare i vicini e di prendere le precauzioni necessarie per evitare rischi di danni all'udito.
- Non usate mai una fiamma viva per effettuare un test sul rivelatore.
- Il test manuale deve essere effettuato almeno una volta al mese e in particolare dopo una lunga assenza.
Tenete premuto il pulsante test del rivelatore fino a quando non emette il 2^ bip, poi rilasciatelo.
Rivelatore su cui viene eseguito test Altri rivelatori interconnessi
| Lampeggiamento rapido | - |
| Accensione di una luce di segnalazione | Accensione di una luce di segnalazione per 250 ms seguita da 1,75 sec di停下a |
| 1 seg. di allarme acustico (75 dB (A) a 1 m) seguito da 1 sec. di停下a | 250 ms di allarme acustico (75 dB (A) 1 m) seguito da 1,75 sec di停下a |
Premete nuovamente il pulsante test per fermare l'allarme acustico.
4. Uso
4.1. Inibizione volontaria del rivelatore
In previsione di attività che possano generare fumo (spazzare una stanza polverosa, pulire un camino...) e quando per impedire l'attivazione indesiderata dell'allarme, è possibile inibire il rivelatore per circa 15 min.
A tale scopo, premete il pulsante di test. Il rivelatore emette un bip, la spia rossa lampeggia agli 2 s.
Rivelatore inibito Altri rivelatori interconnessi

1 lampeggiamento agli 2 sec. -
Dopoquesti 15 minuti, il rivelatore ritorna automaticamente operativo.

- Durante questi 15 minuti, il rivelatore non sare in grado di rilevare fumo, né di attivare allarmi.
- Per uscire più rapidamente dal modo di inibizione, premete il pulsante di test. Il rivelatore emette un bip, la spia rossa smette di lampeggiare.
4.2. Spegnimento dell'allarme in caso di rilevazione non pericolosa
- premete il pulsante test del rivelatore,
oppure
- premete uno dei pulsanti di un qualsiasi telecomando a infrarossi (telecomando TV,lettore DVD, impianto hi-fi ...) puntandolo verso il rivelatore che suona.
Il rivelatore passaosi in modo di inibizione (v.capitolo 4.1.)per 15 minuti.
Tenete presente che è possibile fermare l'allarme solo dopo circa 20 s dall'attivazione del rivelatore.
In caso di installatione da solo:
- premete il pulsante di test del rivelatore
oppure
- premete 2 volte uno dei pulsanti del telecomando puntandolo versus il rivelatore



ou
In caso di INSTALLazione in rete:
E obblatorio spegnere il o i rivelatori all'origine dell'attivazione (spia rossa lampeggiante) per fermare la suoneria dell'intera rete.
Rivelatore all'origine dell'attivazione
Rivelatori interconnessi






ou
- 1a pressione su uno dei pulsanti del telecomando o sul pulsante di test di uno dei rivelatori: spegnimento dei rivelatori interconnessi.
- 2^a pressione su uno dei pulsanti del telecomando in direzione del prodotto o sul pulsante di test del rivelatore all'origine dell'attivazione: spegnimento del rivelatore all'origine dell'attivazione.
4.3. Segnalazione delle anomalie
Per non disturbare in orari notturni, la segnalazione acustica delle anomalie di alimentazione o della testa di rilevazione che si verificano dinotations non è attiva. L'anomalia viene segnalata al ritorno della luce per più di 10 minuti oppure 12 ore dello inizio dell'anomalia.
4.3.1. Anomalia di alimentazione
Rivelatore all'origine dell'anomalia Altri rivelatori interconnessi
| 2 lampeggiamenti anni 5 sec. | 1 lampeggiamento anni 10 sec. | |
| 2 bip rapidi anni 60 sec. 2 bip rapidi anni 60 sec. |
Se la segnalazione acustica dell'anomalia di alimentazione compare in un momento inopportuno, è possibile riddarla di 12 ore per una durata massima di 7 giorni premendo il pulsante di test fino a quando non emette il primo bip.

Alla compara di un'anomalia di alimentazione, il rivelatore continua a funzionare perfettamente per 30 giorni. Si consiglia comunique di sostituire il rivelatore appena possibile.
4.3.2. Anomalia testa di rilevazione sporca o guasta
Rivelatore all'origine dell'anomalia Altri rivelatori interconnessi
| 8 lampeggiamenti anni 8 sec. | 1 lampeggiamento anni 10 sec. | |
| 8 bip rapidi anni 60 sec. 8 bip rapidi anni 60 sec. | ||
Se la segnalazione acustica dell'anomalia della testa di rilevazione compare in un momento inopportuno, è possibile ritardarla di 12 ore per una durata massima di 7 giorni premendo il pulsante di test fino a quando non emette il primo bip. In quello lasso di tempo sarebbe possibile pulire il rivelatore.

- Se la segnalazione acustica persistsiste dopo un tentativo di ritardarla, significata che la testa di rilevazione è guasta. Sostituite quindi il rivelatore.
- Se la segnalazione dell'anomalia della testa di rilevazione avviene dinotations, significata cheessa èguasta.Sostituite quindi il rivelatore.
- Se la segnalazione della testa di rilevazione persistsiste dopo la rimozione della polvere, sostuite il rivelatore.
5. Manutenzione
5.1. Manutenzione della testa di rilevazione
La manutenzione regolare del rivelatore è molto importante. Le fessure della testa di rilevazione devono essere pulite con un aspirapolvere almeno una volta l'anno o ad ogni segnalazione di testa di rilevazione sporca (v. Segnalazione delle anomalie).
5.2. Sostituzione del rivelatore

In caso di sostituzione del rivelatore, è obbligatorio sostituire ancche la base di fissaggio.
1
Se il rivelatore viene sostituito per un'anomalia di alimentazione o della testa di rilevazione, eliminate la segnalazione d'erreore premendo il pulsante di test al primo bip.
2 Se il bloccaggio facoltativo del rivelatore alla base non è stato attivato: sganciate il rivelatore ruotandolo in senso antiorario
- Se il bloccaggio facoltativo del rivelatore alla base è stato attivato:
A. inserte un cacciavite piatto nella fessura,
B. sganciate il rivelatore ruotandolo in senso antiorario.

3 Se il rivelatore era associato a un sistema d'allarme, fate riferimento al capitolo 2.4. Installazione del rivelatore in rete.
4 - Posizione il nuovo rivelatore sulla sua base e ruotatelo in senso orario fino al suo bloccaggio completeness.
- Effettuate un test (v. Test del rivelatore).
5.3. In caso di lavori
Non verniciate il rivelatore.
Se è necessario effettuire lavori dopo l'installazione, proteggete il rivelatore con una copertura.

Non dimenticate di rimuovere la protezione alla fine dei lavori.
6. Garanzia
24 mesi contro tutti i difetti di materiale o di fabbricazione, a partire alla data di produzione. In caso di difetti, il prodotto deve essere restituito al grossista da cui è avvenuto l'acquisto. La garanzia ha valore solo se viene rispetto la procedura di reso tramite installatore e grossista e se dopo la verifica del nostro servizio controllo qualità non vengono riscontrati, difetti dovuti ad una errata messa in opera e/o ad una utilizzazione non conforme alla regola dell'arte, ad una modifica del prodotto. Le eventuali note informative del difetto dovranno essere allegate al prodotto reso.
- Caratteristiche tecniche
| Caratteristiche Rivelatore di fumo | |
| Tipodi rilevazione rivelatore ottico di fumo | |
| Copertura media 50 m | 2 |
| Utilizzo interno | |
| Alimentazione | pila al litio 2 x 3 V sigillata, non sostituabile, durata 10 anni |
| Collegamenti radio Interlink: 868 - 870 MHz, 25 | mW max, Duty cycle: 0,10% Rx: category 2 |
| Segnalazione | • stato del rivelatore • anomalie |
| Allarme acustico integrato in caso di rilevazione | da 85 dB a 3 m |
| Allarme acustico integrato | 75 dB a 1 m: • in caso di test • di segnalazione di un’anomalia |
| Interconnessione radio 40 rivelatori max. | |
| Temperatura di funzionamento da -10°C a + 65°C | C |
| Temperatura di stoccaggio da -10°C a + 65°C | |
| Indice di protezione IP22 | |
| Dimensioni (Ø x H) 116 mm x 49 mm | |
| Peso 255 g |
Con la presente, Hager Safety SAS dichiara che le apparecchiature radioelettriche con codici TG550A 3 sono conformi ai requisiti essenziali della direttiva RE-D 2014/53/EU.
Il testo completeness della dichiarazione UE di conformità è disponibile all'indirizzo internet: www.hager.com
Smaltimento degli appearecchi elettrici ed elettronici alla fine della loro vita utile (Applicabile nei paesi
dell'Unione Europea e in altri paesi europei che dispongono di un sistema di raccolta). Questo simbolo,
applicato sul prodotto o sull'imballo, indica che il prodotto non deve essere smaltito con i rifiuti indifferenziate.
Deve essere affidato a un apposto centro di raccolta per il risciclaggio delle apparecchiature elettriche ed elettroniche. Accertandosi che il prodotto sia smaltito correttamente, si aiura a prevenire consequences nocive per l'ambiente e la salute delle persone. Per ulteriori informazioni sul risciclaggio del prodotto, è possibile rivolgersi al proprio comune, al centro di raccolta rifiuti locale o al punto vendita in cui si è acquistato il prodotto.
Il marchio CE apposto su quello prodotto attesta la sua conformità alle direttive europee e ai regolamenti adesso applicabili, in particolare la sua conformità alle specifiche armonizzate della norma EN 14604:2005
- AC:2008 riguardo al regolamento RPC 305/2011 relative ai prodotti di costruzione.

Il marchio apposto su quello prodotto copre esclusivamente la funzione di rilevazione di fumo.
Il rivelatore di fumo TG550A è conforme ai requisiti della normativa (UE) N° 305/2011 e a tutte le caratteristiche essentiali della norma armonizzata EN 14604:2005 + AC:2008.
La dichiarazione di prestazione n° 0333-CPR-292066 del TG550A più essere scaricata sul除去 internet locale del marchio hager.
Raccomandazioni
Le parti interne del prodotto, al di fuori di quale descripte nel presente manuale, non devono essere toccate; il mancato rispetto della presente disposizione cui invalidare la garanzia e qualsiasi alla forma di responsabilità da parte del costruttore. Infatti, tali interventi possono danneggiare le parti e/o i componenti elettronici. Questi prodotti sono stati conceptiti in modo da non dover essere toccati durante la messa in funzione e durante le operazioni di manutenzione del prodotto.
Documento non contrattuale, soggetto a modifiche alla preavviso.
Inhaltsverzeichnis
1. Einführung 43
Knippert 1 x per 2 sec.
