Vario 14140mm F3.55.6 ASPH O.I.S. - Obiettivo fotografico PANASONIC - Manuale utente e istruzioni gratuiti

Caratteristiche	Dettagli
Tipo di obiettivo	Zoom standard
Attacco	Micro 4/3
Gamma focale	14-140 mm
Apertura massima	F3.5-5.6
Stabilizzazione	O.I.S. (Stabilizzazione Ottica dell'Immagine)
Costruzione ottica	15 elementi in 11 gruppi
Distanza minima di messa a fuoco	30 cm
Diametro filtro	58 mm
Dimensioni	Circa 76.6 x 65 mm
Peso	Circa 265 g
Uso consigliato	Fotografia di viaggio, ritratti, paesaggi
Manutenzione	Pulire con un panno morbido, evitare prodotti chimici aggressivi
Sicurezza	Non esporre a umidità o temperature estreme
Informazioni aggiuntive	Compatibile con fotocamere Panasonic e Olympus con attacco Micro 4/3

Domande frequenti - Vario 14140mm F3.55.6 ASPH O.I.S. PANASONIC

Come posso installare l'obiettivo Panasonic Vario 14140mm sulla mia fotocamera?

Per installare l'obiettivo, allineare i segni sull'obiettivo e sul corpo della fotocamera, quindi ruotare l'obiettivo in senso orario fino a quando non scatta in posizione.

Perché il mio obiettivo Panasonic Vario 14140mm non mette a fuoco?

Assicurarsi che l'obiettivo sia montato correttamente sulla fotocamera e che la modalità autofocus sia attivata. Verificare anche se l'obiettivo è in modalità messa a fuoco manuale.

Qual è il peso dell'obiettivo Panasonic Vario 14140mm?

L'obiettivo pesa circa 200 grammi, il che lo rende leggero e facile da trasportare.

L'obiettivo Panasonic Vario 14140mm è resistente all'acqua?

Questo obiettivo non è specificamente progettato per essere resistente all'acqua. Si consiglia di utilizzarlo in condizioni asciutte e di proteggerlo dall'umidità.

Come posso pulire il mio obiettivo Panasonic Vario 14140mm?

Utilizzare un soffiatore per rimuovere la polvere, quindi un panno in microfibra leggermente umido per pulire la lente. Evitare l'uso di prodotti chimici aggressivi.

L'obiettivo Panasonic Vario 14140mm è compatibile con tutte le fotocamere Panasonic?

L'obiettivo è compatibile con le fotocamere Panasonic dotate di attacco Micro Four Thirds. Verificare la compatibilità della propria fotocamera prima dell'acquisto.

Come posso ottenere un migliore sfocato dello sfondo con questo obiettivo?

Per un migliore sfocato dello sfondo, utilizzare un'apertura più ampia (numero f/ più piccolo). Impostare l'apertura su f/3.5 se possibile e avvicinarsi al soggetto.

Quali accessori sono consigliati per l'obiettivo Panasonic Vario 14140mm?

Si consiglia di utilizzare un filtro UV per proteggere la lente, un paraluce per ridurre i riflessi e una custodia protettiva per il trasporto.

Il mio obiettivo Panasonic Vario 14140mm produce immagini sfocate. Cosa fare?

Assicurarsi che l'obiettivo sia pulito, controllare la velocità dell'otturatore e aumentarla se necessario. Cercare anche di stabilizzare la fotocamera per evitare il mosso.

Come posso utilizzare la stabilizzazione dell'immagine dell'obiettivo Panasonic Vario 14140mm?

La stabilizzazione dell'immagine è attivata di default. Assicurarsi che la fotocamera sia configurata per utilizzarla. Consultare il manuale della fotocamera per istruzioni specifiche.

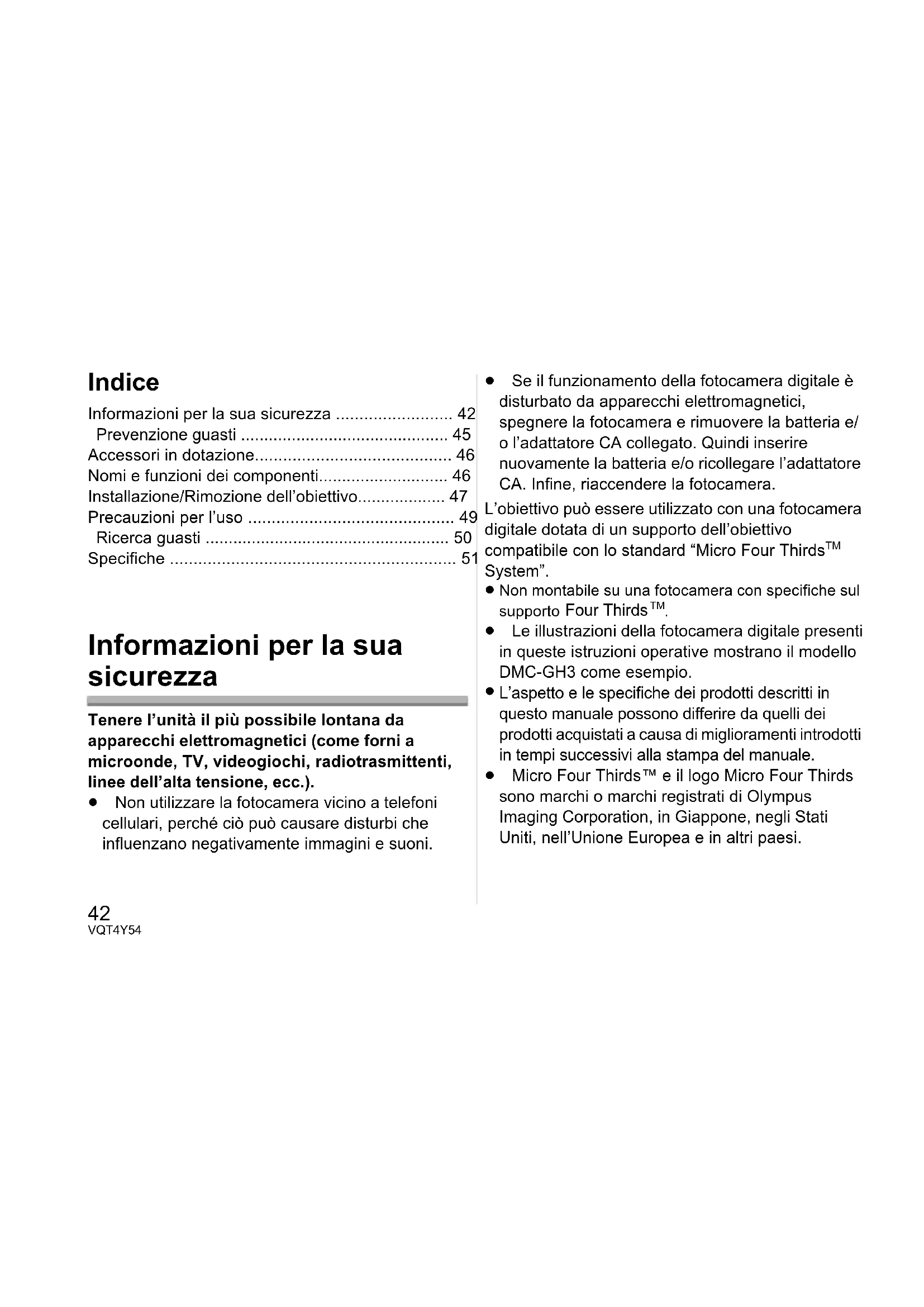

MANUALE UTENTE Vario 14140mm F3.55.6 ASPH O.I.S. PANASONIC

Informazioni per la sua sicurezza 42

Prevenzione guasti 45

Accessori indotazione. 46

Nomi e funzioni dei componenti 46

Installazione/Rimozione dell'obiettivo 47

Precauzioni per l'uso 49

Ricerca guasti 50

Specifiche 51

Informazioni per la sua sicurezza

Tenere l'unità il più possibile lontana da apparecchi elettromagnetici (come fornì a microonde, TV, videogiochi, radiotrasmittenti, linee dell'alta tensione, ecc.).

• Non utilizzato la fotocamera vicino a Telefoni cellulari, perché ciò cui potà causare disturbi che influenzano negativamente immagini e suoni.

• Se il funzionamento della fotocamera digitale è disturbato da apparecchi elettromagnetici, spegnere la fotocamera e rimuovere la batteria e/ o l'adattatore CA collegato. Quindi insertire nuovamente la batteria e/o ricollegare l'adattatore CA. Infine, riaccendere la fotocamera.
  L'obiettivo può essere utilizzato con una fotocamera digitale dotata di un supporto dell'obiettivo compatibile con lo standard "Micro Four Thirds™ System".

• Non montabile su una fotocamera con specifiche sul supporto Four Thirds™.
• Le illustrazioni della fotocamera digitale presenti in queste istruzioni operative mostrano il modello DMC-GH3 come esempio.
• L'aspetto e le specifiche dei prodotti descritti in quello manuale possono differire da quelli dei prodotti acquistati a causa di miglioramenti introdotti in tempi successivi alla stampa del manuale.

• Micro Four Thirds™ e il logo Micro Four Thirds sono marchi o marchi registrati di Olympus Imaging Corporation, in Giappone, negli Stati Uniti, nell'Unione Europea e in altri paesi.

• Four Thirds™ e il logo Four Thirds sono marchi o marchi registrati di Olympus Imaging Corporation, in Giappone, negli Stati Uniti, nell'Unione Europea e in altri paesi.
  G MICRO SYSTEM è un sistema di fotocamera digitale LUMIX del tipo a più obietti basato sullo standard Micro Four Thirds System.
  Gli altri nomi di sistemi o prodotti menzionati nelle presenti istruzioni sono generalmente marchi registrati o marchi depositati dei produttori che hanno sviluppato detti sistemi o prodotti.

ITALIANO

-Se vedete quello simbolo-

Informazioni per gli utenti sullo smaltimento di apparecchiature elettriche ed elettroniche obsolete (per i nuclei familiari privati)

Questo significato sui prodotti e/o sulla documentazione di accompagnamento significata che i prodotti elettrici ed elettronici usati non devono essere mescolati con i rifiuti domestici generici.

Per un corretto trattamento, recupero e risciclaggio, portare quosti prodotti ai puniti di raccolta designati, dove verranno accettati Gratisamente. In alternativa, in alcune nazioni potrebbe essere possibile restituire i prodotti al rivenditore locale, al momento dell'acquisto di un nuovo prodotto equivalente.

Uno smaltimento corretto di quello prodotto contribuiro a far risparmiare prezioso risorse ed evitare potenziali effetti negativi sulla salute umana e sull'ambiente, che potrebbero derivare, altrimenti, da uno smaltimento inappropriato. Per ulteriori dettagli, contattare la propria autorità locale o il punto di raccolta designato più vicino.

In caso di smaltimento errato di quello materiale di scarto, potrebbero venire applicate delle penali, in base alle leggi nazionali.

Per gli utenti aziendali nell'Unione Europea

Qualora si desideri smaltire apparecchiature elettriche ed elettroniche, contattare il rivenditore o il fornitore per ulteriori informazioni.

Informazioni sullo smaltimento in nazioni al di fuori dell'Unione Europea

Questo symbolo è valido solo nell'Unione Europea.

Qualora si desideri smaltire quello prodotto, contattare le autorità locali o il rivenditore e chiedere informazioni sul metodo corretto di smaltimento.

Prevenzione guasti

Custodia dell'obiettivo

• Sabbia e polvere possono danneggiare l'obiettivo. Evitare che sabbia o polvere penetrino all'interno dell'obiettivo o dei terminali quando si utilizes l'obiettivo su una spiaggia, ecc.
• Questo obiettivo non è impermeabile. Se delle gocce d'acqua dovessero cadere sull'obiettivo, pulirlo con un panno asciutto.
  Non premere con troppa forza I'obiettivo.
• Quando la superficie della lente è sporca (acqua, olio, impronte, ecc.), l'imagine può risultare deteriorata. Pulire leggermente la superficie della lente con un panno asciutto e morbido prima e dopo aver ripreso delle immagini.

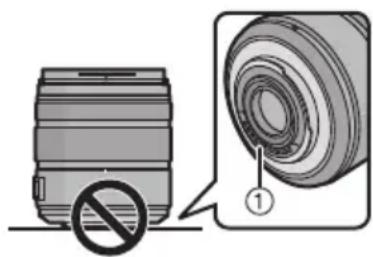

  Non tenerile supportodellobiettivo rivoltoversob basso.Evitare cheiContatto del supportodellobiettivo ① si sporchino.

Informazioni sulla condensa (Appannamento dell'obiettivo)

• La condensa si forma quando si verificano differenze di temperatura e umidità come quella descritte sotto. La condensa può causare l'appannamento dell'obiettivo e portare alla formazione di muffe e a malfunzionamenti, per cui è necessario fare attenzione nelle seguenti situazioni;
• Quando si porta la fotocamera da un ambiente esterno freddo a uno内的o
• Quando si porta la fotocamera in un'auto con il condizionatore in funzione
• Quando l'aria fredda di un condizionatore colpisce direttamente I'obiettivo
  -Inluoghi umidi
• Per evitare la formazione di condensa, insereire la fotocamera in una busta di plastica per consentirle di adattarsi alla temperatura circostante. Se si forma della condensa, spegnere la fotocamera e non toccarla per un paio due ore. Una volta che la temperature della fotocamera ritorna ai valori dell'ambiente circostante l'appannamento scomparirà naturalmente.

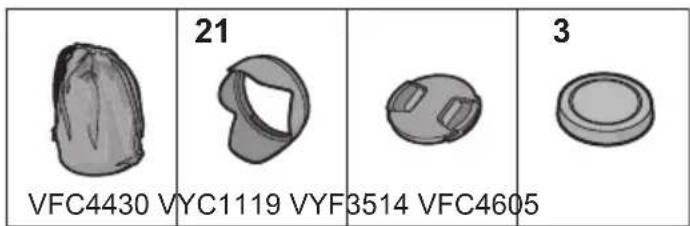

Accessor in dotazione

[Controlli da effettuare quando si disimballa l'unità]
Quando si estrae il flash alla confazione, controllare che siano presenti l'unità principale e gli accessori in dotazione. Controllarne inoltre l'aspetto esterno e il funzionamento, per verificare che non abbiano subito danni durante la distribuzione e il trasporto. Se si riscontra quale problema, contattare il rivenditore prima di utilizzato il prodotto.

I numero dei prodotti sono aggiornati a maggio 2013.
È possibile che subiscano delle modifiche.

1 Sacca portaobiettivo
2 Paraluce
3 Copriobiettivo
4 Copriobiettivo posteriore (Il copriobiettivo posteriore e il copriobiettivo sono installati sull'obiettivo intercambiabile al momento dell'acquisto.)

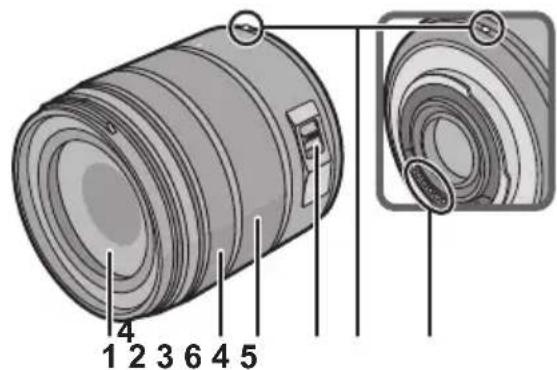

Nomi e funzioni dei componenti

1 Superficie dell'obiettivo
2 Ghiera di messa a fuoco

Ruotare perMETTERTa fuoco quando si scattano fotografieutilizzando la messa a fuoco manuale.

3 Ghiera dello zoom

Ruotare la ghiera dello zoom quando si desidera riprendere immagini ravvicinate (teleobiettivo) o di grande ampiezza (grandangolo). (equivalente per fotocamera con pellicola da 35 mm: da 28 mm a 280 mm)
4 Segno per l'installazione dell'obiettivo
5 Punto di contatto

6 Interruftore [O.I.S.]

Quando I'obiettivo è installato sulla fotocamera la funzione di stabilizzazione è attenuata se l'interruttore [O.I.S.] è posizionato su [ON].

• Si consiglia di posizionare l'interruttore [O.I.S.] su [OFF] quando si utilizes un treppiede.

• Nei seguenti casa la funzione di stabilizzazione,.
  puo rivelarsi inefficace.

• Quando le oscillazioni sono forti.

• Quando l'ingrandimento dello zoom è elevato.
• Quando si utilizes lo zoom digitale.
• Quando si riprendono immagini segundo un soggetto in movimento.
• Quando la velocità dell'otturatore viene ridotta per la ripresa di immagini in interni o in condizioni di scarsa illuminazione.

Nota

• Quando si riprende un soggetti da distance ravvicinata utilizzando il flash, la luce del flash verrà bloccata dall'obiettivo e una parte dell'imagine potrà risultare scura. Controllare la distance dal soggetti quando si riprende un'immagine.
• Se si zooma dopo averMESSO a fuoco, possono verificarsi erroni di messa a fuoco. Dopo aver zoomato,mettere nuovamente a fuoco.

Installazione/Rimozione dell'obiettivo

• Consultareanche lestruzioni per l'uso della fotocamera per informazioni sulla procedura di installatione e disinstallazione della fotocamera.
• Controllare che la fotocamera sia spenta.
  Rimuovere il copriobiettivo posteriore dall'obiettivo.

Installazione dell'obiettivo

Allineare i segni per l'infallazione dell'obiettivo ④ sul corpo della fotocamera e sull'obiettivo, quindi ruotare I'obiettivo nella direzione individata alla freccia

• Non premere il pulsante di sgancio dell'obiettivo ⑥ quando si installa un obiettivo.

Non tentare di installare l'obiettivo tenendolo diagonalmente rispetto al corpo della fotocamera, per evitare di graffiare il supporto dell'obiettivo.
- Controllare che I'obiettivo sia installato correttamente.
- Ricordarsi di rimuovere il copriobiettivo quando si registra.

Disinstallazione dell'obiettivo

Tenendo premuto il pulsante di sblocco dell'obiettivo ⑧, ruotare l'obiettivo nella direzione individata alla freccia finché non si arresta, quindi rimuoverlo.

• Installare il copriobiettivo posteriore per evitare di graffiare il punto di lavoro.
• Installare il copriobiettivo posteriore sulla fotocamera per evitare che sporcizia o polvere penetrino all'interno dell'unità principale.

Installazione del paraluce (Accessorio in dotazione)

Tenere il paraluce come indicato nella figura.

• Tenere il paraluce in modo da evitare di torcerlo o di piegarlo.

1 Allineare il segno per l'installazione © sul latocorto del paraluce con il segno sull'estremità dell'obiettivo

2 Ruotare il paraluce nella direzione individata alla freccia finché non si arresta, quando allineare il segno di arresto sul lato lungo del paraluce con il segno sull'estremità dell'obiettivo.

Rimozione temporanea del paraluce

1 Ruotare il paraluce nella direzione individata alla freccia per rimuoverlo.

2 Rovesciare il paraluce,\ quindi installerlo come\ illustrato in precedenza.

Nota

• Quando si riprendono immagini con il flash e il paraluce è installato, la parte inferiore dello schermo cui risultare scura (effetto vignetta) e il controllo del flash cui essere disabilitato, poiché il flash fotografico cui essere oscurato dal paraluce. Si consiglia di scollegare il paraluce.
• Quando si utilizes la lampada di aiuto AF in condizioni di oscurità, scollegare il paraluce.

Installazione dei filtri

• É possibile che si verifici un effetto vignetta se si utilizzato 2 o più protezioni MC (opzionale: DMW-LMCH58), filtri PL (opzionale: DMW-LPL58) o filtri ND (opzionale: DMW-LND58), o se si utilizzato protezioni e/o filtri spessi.
• Se ilaggio viene strettoccessivamente,puo diventare impossibile rimuoverlo. Evitare quindi di stringerlo troppo.
• É possible installare il copriobiettivo con il filtrgo già installato.
• Su quello obiettivo non è possibile installare una lente o adattatore di conversione. É possible utilizzato un filtr, ma collegare qualsiasi altri elemento più danneggiare l'obiettivo.

Precazioni per l'uso

Fare attenzione a non lasciar cadere o a non urtare l'obiettivo. Evitare inoltre di esercitare una forte pressione sull'obiettivo.

• Fare attenzione a non far cadere la custodia in cui è stato inserito l'obiettivo in quanto questo può danneggiarsi. La fotocamera può smettere di funzionare e potrebbe non essere più possibile registrazione delle immagini.

Quando si utilizzano pesticidi e altre sostanze volatili nelle vicinanze della fotocamera fare attenzione che non vengano a contatto con l'obiettivo.

• Se tali sostanje vengono a contatto con l'obiettivo possocono danneggiarlo o provocare il distacco di vernice.

Non lasciare l'unità installata sulla fotocamera,. dontre la si trasporta.

• Non utilizzato e non lasciare mai l'unità nelle seguenti condizioni, per evitare problemi di funzionamento.
• Esposta alla luce del sole, o in spiaggio d'estate
• Temperatura e umidità elevate o soggette a grossi sbalzi
• Elevate concentrazioni di sabbia, polvere o sporco
  Dove sono presenti fiamme
• Vicino a caloriferi, condizionatori o umidificatori
  Dove l'unità può venire a contatto con l'acqua
  Dove sono presenti vibrazioni
• All'interno di un'auto
• Vedereanche leistruzioni per I'uso della fotocamera digitale.
• Quando si preve de non utilizzare l'unità per un periodo prolongato, si consiglia di porvi accanto un disseccante (silica gel). In caso contrario potrebbero verificarsi dei malfunzionamenti dovuti alla presenza di muffe ecc. Si consiglia di

controllare il funzionamento dell'unità prima dell'uso.

• Non lasciare l'obiettivo a contatto per lungo tempo con prodotti in gomma o in plastica.
• Non toccare i contatti elettrici dell'unità. In caso contrario l'unità può guastarsi.
  Non smontare o alterare l'unità.

Non utilizzare benzina, diluenti, alcol o prodotti simili per pulire l'unità.

• L'utilizzo di solventi cui sono danneggiare l'obiettivo o provocare il distacco di vernice.
  Rimuovere la polvere o le impronte digitali eventualmente presenti con un panno morbido e asciutto.
• Usare un panno asciutto per rimuovere sporco e polvere sulla ghiera dello zoom e sulla ghiera della messa a fuoco.
• Non utilizzato un detergente da cucina o un panno chimico.

Ricerca guasti

Quando la fotocameraiene accesa o spenta, si sente un suono.

• E il suono provocato dal movimento dell'obiettivo o dell'apertura, e non si tratta di un malfunzionamento.

Specifiche

É possibile che le specifiche subiscano delle modifiche alla preavviso.

LENTI INTERCAMBIABILI PER FOTOCAMERA DIGITALE

"LUMIX G VARIO 14-140 mm/F3.5-5.6 ASPH./POWER O.I.S."

Lunghezza fiscale f=14 mm a 140 mm (equivalente per fotocamera con pellicola da 35 mm: 28 mm a 280 mm)
Tipodi di aperture	7 lamelle diaframma/diaframma con aperture circolare
Gamma dell'aperture F3.5 (Gran-dangolo) a F5.6 (Teleobiettivo)
Valore minimo dell'aperture F22
Costruzione dell'obiettivo	14 elementi in 12 gruppi (3 lentti asferiche, 2 lentti ED)
Distanza di messa a fuoco	0,3 m a ∞ [da linea di riferimento distanza di messa a fuoco] (lunghezza fiscale 14 mm a 21 mm), 0,5 m a ∞ [da linea di riferimento distanza di messa a fuoco] (lunghezza fiscale 22 mm a 140 mm)
Ingrandimento massimo dell'imagine	0,25× (equivalente per fotocamera con pellicola da 35 mm: 0,5×)
Stabilizzatore ottico di imagine	Disponibile
Interruttore [O.I.S.] Disponibile (Accensione/spegnimento)
Supporto "Micro Four Thirds Mount"
Profondità di Campo	75° (Grandangolo) a 8,8° (Teleobiettivo)
Diametro del filtrio 58 mm
Diametro massimo	Circa 67 mm
Lunghezza complessiva	Circa 75 mm (dall'estremità dell'obiettivo alla base del supporto dell'obiettivo)
Massa	Circa 265 g
