Tipo di prodotto	Obiettivo intercambiabile
Marca	Olympus
Modello	M.Zuiko 17mm f1.2
Attacco	Micro Quattro Terzi
Lunghezza focale	17 mm (equivalente 34 mm in 35 mm)
Apertura massima	f/1.2
Gamma di apertura	da f/1.2 a f/16
Angolo di campo	65°
Configurazione ottica	11 gruppi, 15 lenti
Distanza minima di messa a fuoco	0,2 m
Regolazione della messa a fuoco	AF/MF con commutazione manuale
Peso (senza paraluce né tappo)	390 g
Dimensioni (diametro × lunghezza)	68,2 mm × 87 mm
Diametro del filtro	62 mm
Paraluce	Baionetta, rimovibile
Pulsante L-Fn	Personalizzabile, blocco AF
Indicatore di profondità di campo	Sì, sull'obiettivo
Indicatore di distanza	Sì, visibile in modalità MF
Manutenzione	Soffiatura e pulizia delicata con carta ottica
Precauzioni di sicurezza	Non guardare il sole attraverso l'obiettivo; tenere sempre il tappo
Riparabilità / ricambi	Consultare il servizio post-vendita Olympus
Informazioni generali	Conforme FCC, normative WEEE; software di terze parti incluso

Domande frequenti - M.Zuiko 17mm f1.2 OLYMPUS

Come passare alla messa a fuoco manuale su questo obiettivo?

Tirare o spingere l'anello di messa a fuoco in avanti finché non appare l'indicatore di distanza. L'obiettivo funzionerà quindi in modalità MF, indipendentemente dall'impostazione della fotocamera.

Qual è il diametro del filtro compatibile?

Il diametro della filettatura per i filtri è di 62 mm.

Posso utilizzare questo obiettivo con un flash?

Sì, ma la luce del flash può essere ostacolata dall'obiettivo o dal paraluce. Si consiglia di rimuovere il paraluce se si utilizza un flash potente.

Qual è la distanza minima di messa a fuoco?

La distanza minima di messa a fuoco è di 0,2 m (20 cm) dal sensore.

Come pulire l'obiettivo in sicurezza?

Usare una soffietto per rimuovere la polvere, poi asciugare delicatamente con carta per lenti. Evitare solventi.

Cosa fare se l'autofocus non funziona?

Controllare la posizione dell'anello di messa a fuoco: se l'indicatore di distanza è visibile, l'obiettivo è in modalità manuale. Spingere indietro l'anello per tornare in AF.

Questo obiettivo è compatibile con tutte le fotocamere Micro Quattro Terzi?

Sì, è compatibile con tutte le fotocamere con attacco Micro Quattro Terzi, ma alcune funzioni (come il pulsante L-Fn) possono variare a seconda del modello.

Posso utilizzare più filtri impilati?

Sconsigliato impilare più filtri perché può causare vignettatura (bordi scuri) sull'immagine.

Cosa significano gli indicatori di profondità di campo?

Indicano la zona di nitidezza stimata in base all'apertura scelta. Sono forniti solo a titolo indicativo.

Come riporre il paraluce?

Per riporre il paraluce, montarlo al contrario sull'obiettivo incastrandolo fino allo scatto. Per rimuoverlo, premere il pulsante di sblocco e ruotare.

MANUALE UTENTE M.Zuiko 17mm f1.2 OLYMPUS

Soporte Telefonico al cliente:

Tel. [phone] (Llamada gratuita)

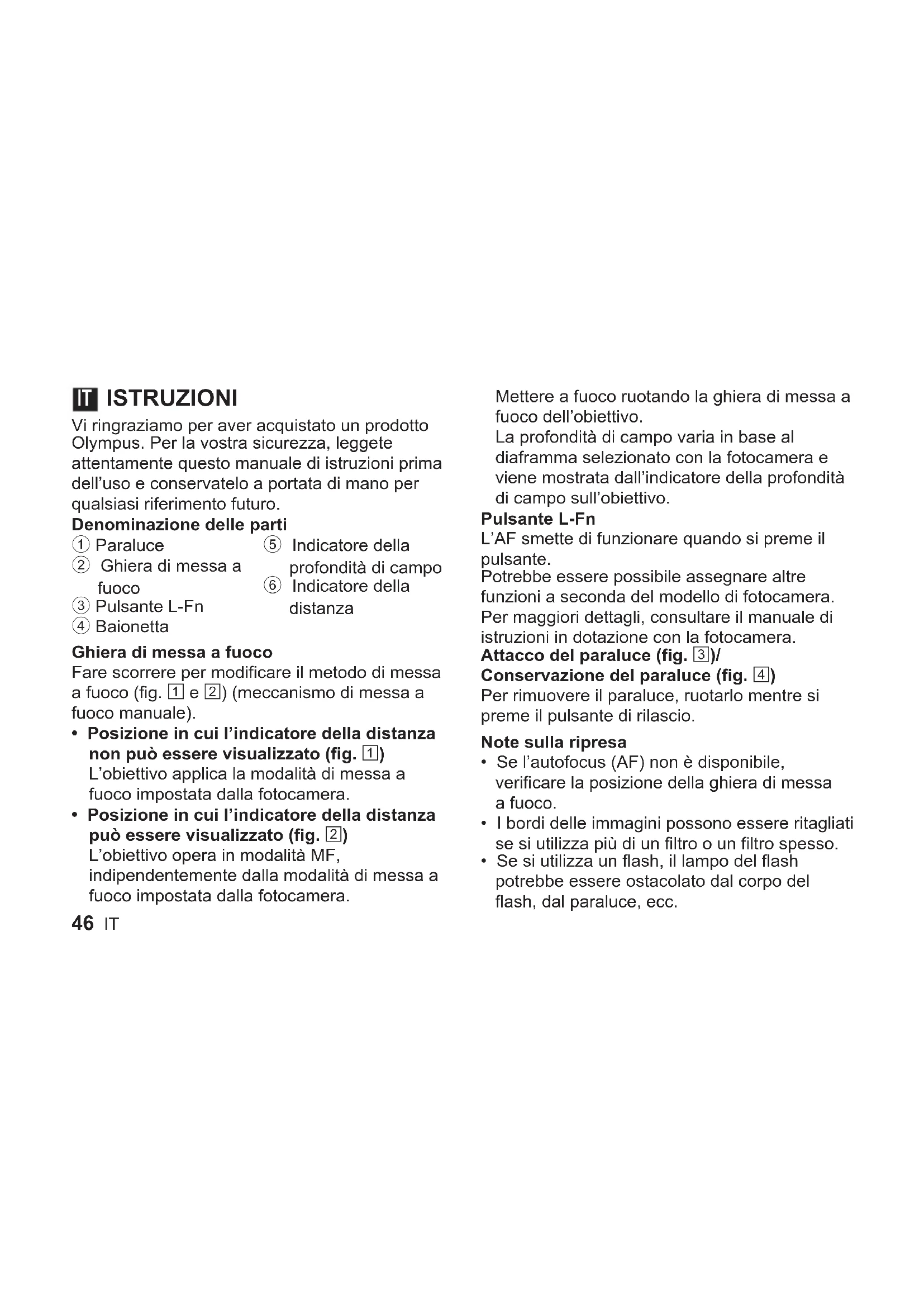

Vi ringraziamo per aver acquistato un prodotto Olympus. Per la vostra sicurezza, leggete attendentamente questo manuale di istruzioni prima dell'uso e conservatelo a portata di mano per qualsiasi riferimento futuro.

Denominazione delle parti

① Paraluce
② Ghiera di messa a fuoco
③ Pulsante L-Fn
④ Baionetta

⑤ Indicatore della profondità di Campo ⑥ Indicatore della distance

Ghiera di messa a fuoco

Fare scorrere per modificare il metod di messa a fuoco (fig. 1 e 2) (meccanismo di messa a fuoco manuale).

• Posizione in cui l'indicatore della distanza non può essere visualizzato (fig. 1)
  L'obiettivo applica la modalità di messa a fuoco impostata alla fotocamera.
• Posizione in cui l'indicatore della distanza può essere visualizzato (fig. 2)

L'obiettivo opera in modalità MF,
indipendente alla modalità di messa a fuoco impostata alla fotocamera.

Mettere a fuoco ruotando la ghiera di messa a fuoco dell'obiettivo.

La profundità di campo varia in base al diaframma selezionato con la fotocamera e viene molto dall'indicatore della profundità di campo sull'obiettivo.

Pulsante L-Fn

L'AF smette di funzionare quando si preme il pulsante.

Potrebbe essere possibile assegnare altre funzioni a seconda del modello di fotocamera. Per maggiori dettagli, consultare il manuale di istruzioni in dotazione con la fotocamera.

Attacco del paraluce (fig. 3)/

Conservazione del paralleuce (fig. 4)

Per rimuovere il paraluce, ruotarlo nelle si preme il pulsante di rilascio.

Note sulla ripresa

• Se l'autofocus (AF) non è disponibile, verificare la posizione della ghiera di messa a fuoco.
• I bordi delle immagini possono essere ritagliati se si utilizza più di unrello o un除外 spesso.

• Se si utilizes un flash, il lampo del flash potrebbe essere ostacolato dal corpo del flash, dal paraluce, ecc.

• La distanza di messa a fuoco più键盘 quando si fa scorrere la ghiera di messa a fuoco.

• Gli indicatori della distance e della profondità di Campo sono da intendersi solo come guide di riferimento.

Specifiche principali

Bocchettone :

montaggio

Distanza focale : 17 mm (equivalente a obiettivo da 34 mm nel formato 35 mm)

Angolo di campo : 65°

Configurazione

dell'obiettivo : 11 gruppi, 15 elementi

messa a fuoco : Passaggio AF/MF

Peso

copertura anteriore)

Dimensioni 68,2x87mm

Attacco paraluce

obiettivo : Baionetta

Diametro filetatura

montatura del filtro : 062 mm

• Le specifiche sono soggette a modifica alla preavviso o obbligo alcuno da parte del produttore.

Manutenzione

Togliere la polvere dall'obiettivo con un soffiatore per lenti (disponibile in commercio). Rulire delicatamente l'obiettivo con un panno per lenti.

Precauzioni: Da leggere con attenzione

Avverenze: Misure di sicurezza

Non osservare il sole attraverso l'obiettivo. Ci o potrebbe causare cecità o danni alla vista.
- Coprire sempre l'obiettivo con il copriobiettivo. Se la luce del sole convergeattraverso l'obiettivo cui provocare un incendio.
Non puntare la fotocamera direttamente verso la luce del sole. La luce del sole convergerà

39 dell'obietto sara concentrata nella fotocamera, causando una possibile anomalia di funzionamento o un incendio.

Micro Four Thirds e il logo Micro Four Thirds sono marchi di fabbrica o marchi di fabbrica registrati di OLYMPUS CORPORATION.

Perutenti in Europa

Questo simbolo (cassonetto con
ruote, barrato, WEEE Allegato IV)
indica la raccolta differenziata di
apparecchiature elettriche ed
elettroniche nei paesi dell'UE.
Nongettare I'apparecchio nei rifiuti
domestici.
Usare i sistemi di raccolta rifiuti
disponibili nel proprio paese.

- Supporto tecnico clienti in Europa

Visitate la nostra homepage
http://www.olympus-europa.com
o chiamate:
Tel.: 00800 - 67 10 83 00 (grati)
+49 40 - 237 73 899 (a pagamer

Il software di quello obiettivo può includere software di terzi. Qualsiasi software di terzi è soggetto a termini e condizioni, imposti dai proprietari o licenziatari di tale software, tutto i quali vi sono fornito tale software.

Tali termini e altre note relative al software di terzi, se presenti, sono disponibili nel file PDF con le note sul software reperibile all'indirizzo http://www.olympus.co.jp/en/support/imgg/ digicamera/download/notice/notice.cfm

INSTRUKCIJA

Dékojame, kad jsigijote ši „Olympus" gaminj. Užtikrindami savo sauguma perskaity kite ši instrukciju vadová pries naudodami gaminj ir laiky kite jj netoliese, kad prierekus galetumete paskaityti.

Daliyu pavadinimai

① Objektyvo gaubtas ④ Apsono indeksas
② Fokusavimo Žiedas ⑤ Lauko gylio indicatorius
③ L-Fn mygtukas ⑥ Atstumo indicatorius

Fokusavimo ziedas

Cat giu loa (Hinh 4)

De thao loa, xoay loa khi dang nhán mo.

Ghi chu vè vièc chup

• Neu luy net tu dong (AF) khong kha dung, kiem tra vji tri truot cua vong lay net.
• Cac canh cua anh chup co the duoc cat bo néu su dung nhieu hon mot bo loc hoac su dung bo loc day.
  Khi su qing flash, den flash co the bi chan boi than ong kinh, loa che nang, v.v...
• Co the thay doi khoang cach lay net khi ban truot vong lay net.
• Chi bao khoang cach va chi bao do sau truong anh duoc thiet ké chi dé chi dan.

Cac dac diem ky thuat chinh
