Produkttyp	Wechselobjektiv
Marke	Olympus
Modell	M.Zuiko 17mm f1.2
Bajonett	Micro Four Thirds
Brennweite	17 mm (entspricht 34 mm bei Kleinbild)
Maximale Blende	f/1.2
Blendenbereich	f/1.2 bis f/16
Bildwinkel	65°
Optischer Aufbau	11 Gruppen, 15 Linsen
Mindestentfernung	0,2 m
Fokusmodus	AF/MF mit manuellem Umschalter
Gewicht (ohne Gegenlichtblende und Deckel)	390 g
Abmessungen (Durchmesser × Länge)	68,2 mm × 87 mm
Filterdurchmesser	62 mm
Gegenlichtblende	Bajonett, abnehmbar
L-Fn-Taste	Anpassbar, AF-Sperre
Schärfentiefe-Anzeige	Ja, am Objektiv
Distanzskala	Ja, im MF-Modus sichtbar
Pflege	Ausblasen und sanft mit Optikpapier abwischen
Sicherheitshinweise	Nicht durch die Linse in die Sonne sehen; Deckel stets aufsetzen
Reparatur / Ersatzteile	Kontaktieren Sie den Olympus-Kundendienst
Allgemeine Informationen	Konform mit FCC, WEEE-Richtlinien; Drittanbieter-Software enthalten

Häufig gestellte Fragen - M.Zuiko 17mm f1.2 OLYMPUS

Wie schalte ich auf manuellen Fokus an diesem Objektiv um?

Ziehen oder schieben Sie den Fokusring nach vorne, bis die Entfernungsskala erscheint. Das Objektiv arbeitet dann im MF-Modus, unabhängig von der Kameraeinstellung.

Welchen Filterdurchmesser hat das Objektiv?

Das Filtergewinde hat einen Durchmesser von 62 mm.

Kann ich dieses Objektiv mit einem Blitz verwenden?

Ja, aber das Blitzlicht kann durch das Objektiv oder die Gegenlichtblende abgeschattet werden. Es wird empfohlen, die Gegenlichtblende bei leistungsstarken Blitzen zu entfernen.

Was ist die minimale Fokusentfernung?

Die minimale Fokusentfernung beträgt 0,2 m (20 cm) vom Sensor.

Wie reinige ich das Objektiv sicher?

Verwenden Sie einen Blasebalg zum Entfernen von Staub und wischen Sie dann vorsichtig mit einem Objektivreinigungstuch. Vermeiden Sie Lösungsmittel.

Was tun, wenn der Autofokus nicht funktioniert?

Überprüfen Sie die Position des Fokusrings: Wenn die Entfernungsskala sichtbar ist, befindet sich das Objektiv im manuellen Modus. Schieben Sie den Ring zurück, um in den AF-Modus zu wechseln.

Ist dieses Objektiv mit allen Micro Four Thirds Kameras kompatibel?

Ja, es ist mit allen Kameras mit Micro Four Thirds Bajonett kompatibel, aber einige Funktionen (wie die L-Fn-Taste) können je nach Modell variieren.

Kann ich mehrere Filter stapeln?

Es wird davon abgeraten, mehrere Filter zu stapeln, da dies zu Vignettierung (dunkle Ränder) im Bild führen kann.

Was bedeuten die Schärfentiefe-Anzeigen?

Sie zeigen den geschätzten Schärfebereich in Abhängigkeit von der gewählten Blende an. Sie dienen nur als Richtwert.

Wie verstaut man die Gegenlichtblende?

Um die Gegenlichtblende zu verstauen, setzen Sie sie umgekehrt auf das Objektiv, bis sie einrastet. Zum Entfernen drücken Sie die Entriegelungstaste und drehen Sie sie ab.

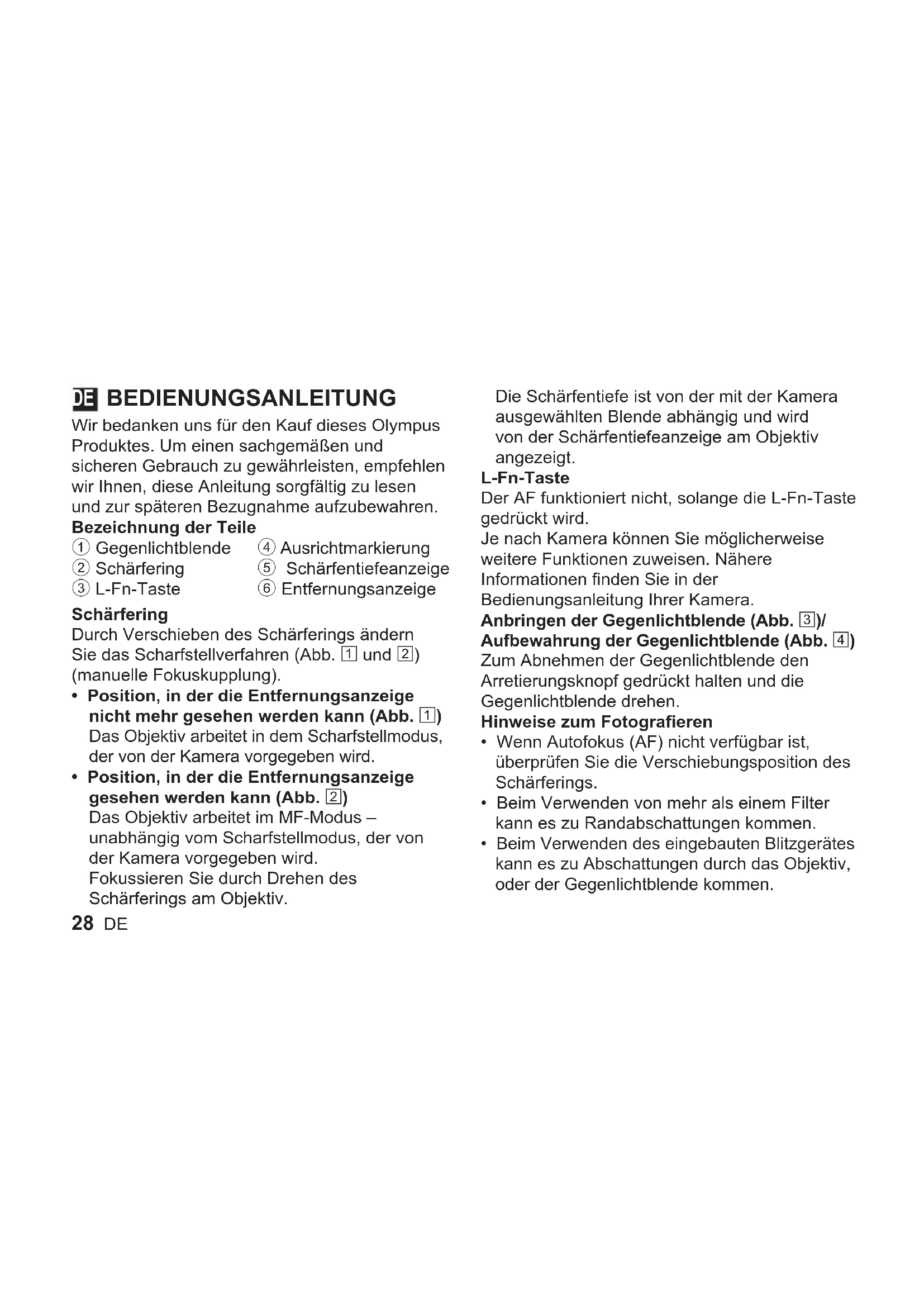

BEDIENUNGSANLEITUNG M.Zuiko 17mm f1.2 OLYMPUS

DE BEDIENUNGSPANLEITUNG

Wir bedanken uns für den Kauf these Olympus Produktes. Um einen sachgemäßen und sicheren Gebrauch zu gewährleisten, empfehlen wir Ihnen, diese Anleitung sorgfältig zulesen und zur späteren Bezugnahme aufzubewahren.

Bezeichnung der Teile

① Gegenlichtblende
② Schärfering
③ L-Fn-Taste

④ Ausrichtmarkierung
⑤ Scharfentiebeanzeige
⑥ Entfernungsanzeige

Schärfering

Durch Verschieben des Schäferings änder Sie das Scharfstellverfahren (Abb. 1 und 2) (manuelle Fokuskapplung).

• Position, in der die Entfernungsanzeige nicht mehr gesehen werden kann (Abb. 1) Das Objektiv arbeitet in dem Scharfstellmodus, der von der Kamera vorgegeben wird.
• Position, in der die Entfernungsanzeige gesehen werden kann (Abb. 2)

Das Objektiv arbeitet im MF-Modus – unabhängig vom Scharfstellmodus, der vonder Kamera vorgegeben wird. Fokussieren Sie durch Drehen desScharferings am Objektiv.

Die Scharfentiefe ist von der mit der Kamera ausgewählten Blende abhängig und wird von der Scharfentiefeanzeige am Objektiv angezeigt.

L-Fn-Taste

Der AF Funktioniert nicht, solange die L-Fn-Taste gedrückt wird.

Je nach Kamera können Sie möglicherweise weitere Funktionen zuweisen. Nahere Informationen finden Sie in der Bedienungsanleitung ihrer Kamera.

Anbringen der Gegenlichtblende (Abb. 3)/

Aufbewährung der Gegenlichtblende (Abb. 4)
Zum Abnehmer der Gegenlichtblende den Arretierungsknopf gedrück halten und die Gegenlichtblende drehen.

Hinweise zum Fotografieren

• Wenn Autofokus (AF) nicht verfügbar ist, überprüfen Sie die Verschiebungsposition des Scharferings.
• Beim Verwenden von mehr als einem Filter kann es zu Randabschattungen kommt.

• Beim Verwenden des eingebauten Blitzgerätes kann es zu Abschattungen durch das Objektiv, oder der Gegenlichtblende kommt.

• Der Scharfeabstand kann sich beim Verschieben des Scharferings ändern.
  Die Entfernungs- und Scharfentiebeaneigen sind nur als Optimierungshilfen gedacht.

Technische Daten

Fassung : Micro Four Thirds Bajonett

Brennweite : 17 mm

entspricht einem 34mm

Objektiv an einer 35 mm-Kamera)

Max.Blendenwert:f1,2

Bildwinkel 65°

Optische

Konstruktion : 11 Gruppen, 15 Linsen

Entfernung : 0,2 m bis ∞ (unendlich)

Scharfstellung : AF/MF-Umschaltung

Gewicht : 390 g (ohne Gesund Objektivdeckel)

Abmessungen : Max. Durchmesser 068,2 × Länge 87 mm

Gegenlichtblendenfassung: Bajonett

Filtergewindedurchmesser : 062 mm

* Anderungen der technischen Daten ohne Vorankündigung des Herstellers jederzeit vorbehalten.

Wartung

Blasen Sie den Staub von den Objektiven herunter, indem Sie einen handelsüblichen Blasebalg verwenden. Die Objektivlinsen reinigen Sie vorsichtig mit Linsenreinigungspapier.

Sicherheitshinweise: Bitte unbedingt die nachfolgenden Informationen lesen

Achtung: Sicherheitshinweise

• Das Objektiv nicht direkt auf die Sonne ausrichten. Dies kann zur Erblindung oder Sehschäden führen.
• Das Objektiv nur mit angebrachten Objektivdeckeln aufbewahren. Falls Sonnenstrahlen durch das Objektiv gebündelt werden, besteht Feuergefahr!

Niemals das an der Kamera montierte Objektiv direkt auf die Sonne richten. Andernfalls konnen die einfallenden Sonnenstrahlen optisch stark gebündelt werden, so dass schwere Schäden auftreten konnen und/oder Feuergefahr besteht.

Micro Four Thirds und das Micro Four Thirds Logo sind Warenzeichen bzw. eingetragene Warenzeichen der OLYMPUS CORPORATION.

Für Europa

Dieses Symbol [durchgestrichene Mulltonne nach WEEE Anhang IV] weist auf die getrennte Rücknahme elektrischer und elektronischer Geräte in EU-Ländern hin.itte werfen Sie das Gerät nicht in den Hausmüll. Informieren Sie sich über das in Ihrem Land gültige Rücknahmesystem und nutzen这点es zur Entsorgung.

• Technische Unterstützung für Kunden in Europa
  Bitte besuchen Sie unsere Internetseite http://www.olympus-europa.com oder wenden Sie sich Telefonisch unter eine dieser Rufnummern an uns: 00800 - 67 10 83 00 (gebührenfrei) +49 40 - 237 73 899 (gebührenpflichtig)

Die Software in thisem Objektiv enthalt möglicherweise Software von Drittanbietern. Jede Software von Drittanbietern beinhaltet Nutzungsbedingungen, die von den Besitzern oder Lizenznehmern dieser Software gestellt werden, und unter denen die Software Ihnen zur Verfugung gestellt wird.

These Bedingungen und andere Hinweise zu Software von Drittanbietern finden Sie in der Hinweise-PDF-Datei der Software, zu finden unter

http://www.olympus.co.jp/en/support/imsg/digicamera/download/notice/notice.cfm
