NR545 DAB+ - Giradischi Soundmaster - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Giradischi con radio DAB+, FM, lettore CD, cassetta, Bluetooth
Marca	Soundmaster
Modello	NR545 DAB+
Alimentazione	230 V CA, 50 Hz
Consumo	33 W
Radio	DAB+ (banda III) e FM 87,5-108 MHz
Giradischi	Ritorno automatico, selettore di velocità 33/45 giri
Lettore CD	Compatibile con CD, CD-R, CD-RW, MP3
Cassetta	Lettura e avanzamento rapido
Bluetooth	Streaming audio da dispositivi compatibili
Porta USB	Lettura e registrazione MP3
Ingresso ausiliario	Jack da 3,5 mm per fonti esterne
Display	LCD retroilluminato
Telecomando	Incluso, batterie AAA non fornite
Funzione sveglia	Sorgente programmabile: CD, FM, DAB, USB
Timer di spegnimento	Regolabile fino a 120 minuti
Equalizzatore	4 modalità predefinite
Manutenzione	Pulire con un panno asciutto, senza detergenti abrasivi
Sicurezza	Non aprire l'apparecchio; rischio di scossa elettrica
Classe laser	Classe 1 (lettore CD)

Domande frequenti - NR545 DAB+ Soundmaster

Come impostare l'orologio?

Metti l'apparecchio in modalità standby. Tieni premuto il tasto Memorizza/Impostazione orologio (21) finché non viene visualizzato 24HR. Usa i tasti Salta avanti/indietro (14/15) per scegliere il formato 12 o 24 ore, poi premi Memorizza. Imposta le ore e i minuti allo stesso modo confermando ogni passaggio con Memorizza.

Come ascoltare la radio DAB+?

Premi il tasto Funzione (5) per selezionare la modalità DAB. Premi brevemente Scansione (20) per avviare una ricerca automatica delle stazioni. Usa i tasti Salta avanti/indietro (14/15) per scorrere le stazioni trovate. Regola il volume con la manopola Volume (17).

Come preselezionare le stazioni radio?

In modalità FM o DAB, sintonizza la stazione desiderata. Tieni premuto il tasto Memorizza/Impostazione orologio (21) per circa 4 secondi. Il numero di preselezione lampeggia. Usa i tasti Salta avanti/indietro (14/15) per scegliere una posizione (1-20), poi premi Memorizza per confermare. Richiama una stazione premendo brevemente Memorizza e poi selezionando il numero.

Come riprodurre un CD?

Premi Funzione (5) per selezionare la modalità CD. Premi Apri/Chiudi (16) per aprire il cassetto, inserisci un disco con il lato stampato verso l'alto, poi richiudi. La riproduzione inizia automaticamente. Usa Riproduci/Pausa (12) per mettere in pausa, Stop (13) per fermare, e Salta avanti/indietro (14/15) per cambiare traccia.

Come copiare un CD su una chiavetta USB?

Inserisci una chiavetta USB nella porta USB. In modalità CD, avvia la riproduzione di una traccia o lascia il CD in stop. Premi tre volte il tasto REC (10): lo schermo mostra REC USB. La codifica inizia in MP3 a 128 kbps. Premi Stop (13) per interrompere la registrazione.

Come utilizzare il giradischi?

Seleziona la modalità Giradischi con il tasto Funzione (5). Posiziona il disco sul piatto e regola la velocità (33/45) con il selettore (27). Solleva la leva del braccio (26), posiziona il braccio sul disco, poi abbassa la leva per avviare la riproduzione. Il ritorno automatico riporta il braccio alla fine del disco.

Come connettere un dispositivo Bluetooth?

Attiva la modalità Bluetooth tramite il tasto Funzione (5). Il simbolo Bluetooth lampeggia. Sul tuo dispositivo (telefono, tablet), cerca NR513DAB e connettiti. Una volta connesso, il simbolo rimane fisso. Avvia la musica dal tuo dispositivo; l'audio uscirà dagli altoparlanti del sistema.

Come impostare la sveglia?

Metti l'apparecchio in standby. Tieni premuto il tasto Sveglia (18) per entrare in modalità di impostazione. Seleziona la sorgente (CD, FM, DAB, USB) con il tasto Funzione (5), conferma con Sveglia. Quindi regola il volume e l'ora della sveglia (ore, minuti) con i tasti Salta avanti/indietro (14/15) confermando ogni passaggio. Attiva la sveglia premendo brevemente Sveglia; appare l'icona.

Come utilizzare la funzione di spegnimento automatico?

Durante la riproduzione, premi il tasto Spegnimento (18) per visualizzare SLP-120. Premi più volte per ridurre la durata (120, 90, 60, 45, 30, 15 minuti). Viene visualizzata l'icona zz. Il sistema si spegnerà automaticamente dopo il tempo scelto. Per annullare, premi Spegnimento finché non appare SLP-off.

Cosa fare se il braccio del giradischi non torna automaticamente?

Il ritorno automatico può essere disallineato dopo il trasporto. Se il braccio torna troppo presto o troppo tardi, regola la vite nel foro (31) sul retro dell'apparecchio. Usa un cacciavite per girare la vite di circa 45°: in senso orario se il disco si ferma troppo presto, o antiorario se non si ferma. Effettua regolazioni fino al corretto funzionamento.

MANUALE UTENTE NR545 DAB+ Soundmaster

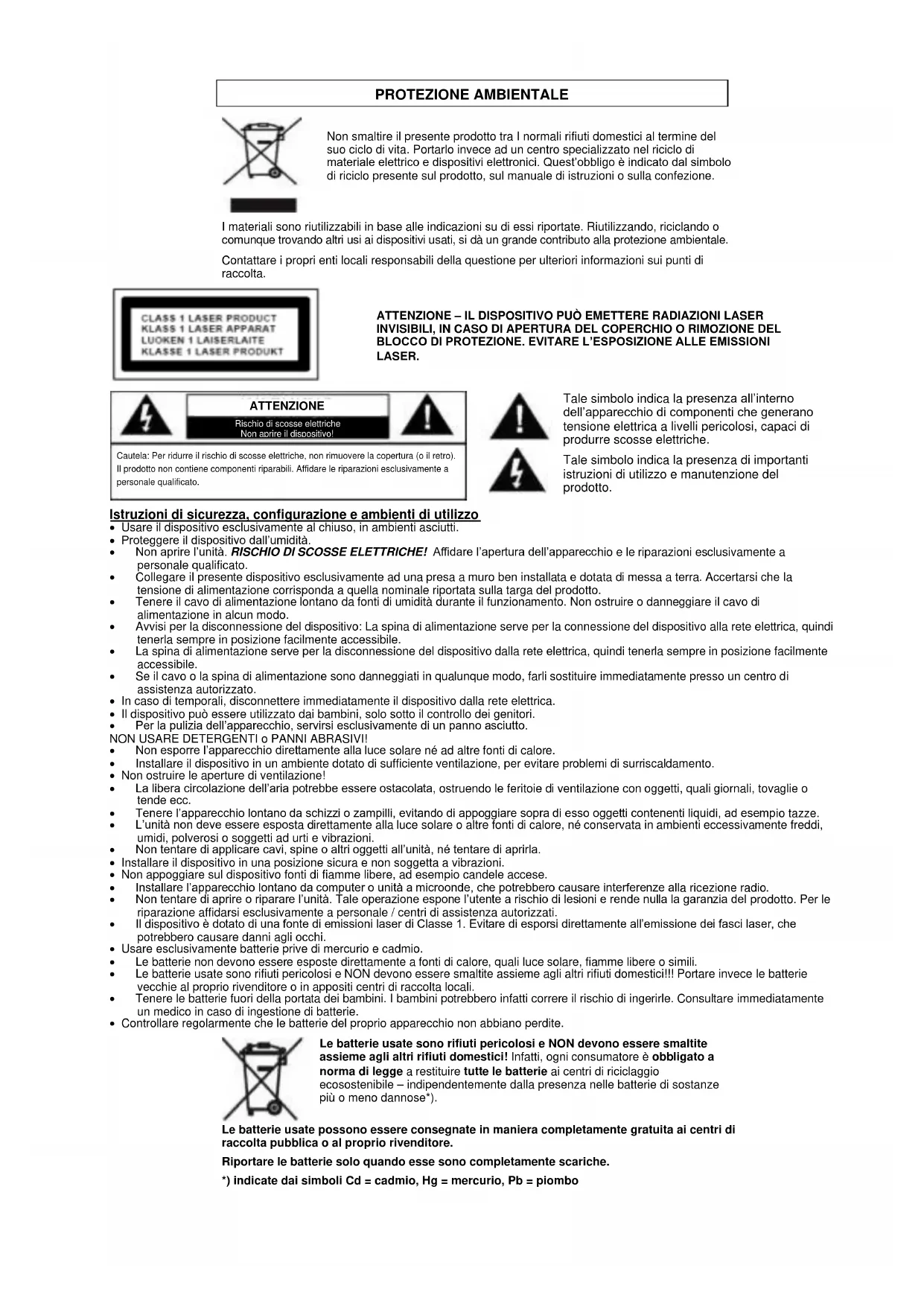

PROTEZIONE AMBIENTALE

Non smaltire il presente prodotto tra I normali rifiuti domestici al termine del suo ciclo di vita. Portarlo invece ad un centro specializzato nel ricicchio di materiale elettrico e dispositivi elettronici. Quest'obbligo è indicato dal simbolo di ricicchio presente sul prodotto, sul manuale di istruzioni o sulla confezione.

I materiali sono riutilizzabili in base alle indicazioni su di essi riportate. Riutilizzando, riciclando o comunque trovando altri usi ai dispositivi usati, si da un grande contributo alla protezione ambientale.

Contattare i proprienti locali responsabili della questione per ulteriori informazioni sui punti di raccolta.

ATTENZIONE - IL DISPOSITIVO PUO EMETTERE RADIAZIONI LASER INVISIBILI, IN CASO DI APERTURA DEL COPERCHIO O RIMOZIONE DEL BLOCCO DI PROTEZIONE. EVITARE L'ESPOSIZIONE ALLE EMISSIONI LASER.

Tale symbolo indica la presenza all'interno dell'apparecchio di componenti che generano tensione elettrica a livelli pericolosi, capaci di produire scosse elettriche.

Tale symbolo indica la presenza di importanti istruzioni di utilizzo e manutenzione del prodotto.

Istruzioni di sicurezza, configurazione e ambienti di utilizzo

• Usare il dispositivo esclusivamente al chiuso, in ambienti asciutti.
  Proteggere il dispositivo dall'umidità.
  Non aprime l'unita. RISCHIO DI SCOSSE ELETTRICHE! Affidare I'apertura dell'apparecchio e le riparazioni esclusamente a personale qualificato.
  Collegare il presente dispositivo esclusivamente ad una presa a muro ben installata e dotata di messa a terra. Accertarsi che la tensione di alimentazione corrisponda a quella nominale riportata sulla targa del prodotto.
• Tenere il cavo di alimentazione lontano da fonti di umidità durante il funzionamento. Non ostruire o danneggiare il cavo di alimentazione in alcun modo.
• Avvisi per la disconnessione del disposito: La spina di alimentazione serve per la connessione del disposito alla rete elettrica, quando tenerla sempre in posizione facilemente accessibile.
  La spina di alimentazione serve per la disconnessione del dispositivo alla rete elettrica, quando tenerla sempre in posizione facilemente accessible.
  Se il cavo o la spina di alimentazione sono danneggiati in qualunque modo, farli sostuire immediamente presso un centro di assistenza autorizzato.
• In caso di temporali, disconnettere immediamente il disposito nella rete elettrica.
• Il dispositorio cui èsere utilizzato dai bambini, solo quello il controllo dei genitori.
  Per la pulizia dell'apparecchio, serviri escludamente di un panno asciutto.
  NON USARE DETERGENTI o PANNI ABRASIVI
  Non esporre l'apparecchio direttamente alla luce solare né ad autre fonti di calore.
  Installare il dispositivo in un ambiente dotato di sufficiente ventilazione, per evitare problemi di surriscaldamento.
  Non ostruire le aperture di ventilazione!
  La libera circolazione dell'aria potrebbe essere ostacolata, ostruendo le feritoie di ventilazione con oggetti, quali giornali, tovaglie o tende ecc.
• Tenere l'apparecchio lontano da schizzi o zampilli, evitando di appoggiare sopra diesso oggetti contenti liquidi, ad esempio tazze.
  Lunita non deve essere esposta direttamente alla luce solare o alte fonti di calore, ne conservata in ambienti eccessivamente freddi, umidi, polverosi o soggetti ad urti e vibrazioni.
  Non tentare di applicare cavi, spine o altri oggetti all'unità, né tentare di aprirla.
• Installare il dispositivo in una posizione sicura e non soggetta a vibrazioni.
  Non appoggiare sul dispositivo fonti di fiamme libere, ad esempio candele accese.
  Installare l'apparecchio lontano da computer o unita a microonde, che potrebbero causare interferenze alla ricezione radio.
  Non tentare di aprirere o riparare l'unita. Tale operazione espone I'utente a rischio di lesioni e rende nulla la garanzia del prodotto. Per le riparazione affidarsi esclusivamente a personale / centri di assistenza autorizzati.
  Il disposito e dotato di una fonte di emissioni laser di Classse 1. Evitare di esporsi direttamente all'emissione dei fasci laser, che potrebbero causare danni agli occhi.
• Usare esclusivamente batterie prive di mercurio e cadmium.
  Le batterie non devono essere esposte direttamente a fonti di calore, quali luce solare, fiamme libere o simili.
  Le batterie usate sono rifiuti pericolosi e NON devono essere smaltite assieme agli altri rifiuti domestici!!! Portare inceve le batterie
  vecchie al proprio rivenditore o in apposti centri di raccolta locali.
• Tenere le batterie fuori della portata dei bambini. I bambini potrebbero infatti corre il rischio di ingerirle. Consultare immediamente un medico in caso di ingestione di batterie.
  Controllare regolarmente che le batterie del proprio apparecchio non abbiano perdite.

Le batterie usate sono rifiuti pericolosi e NON devono essere smaltite assiemeagli altreri rifiuti domestici!Infatti,ogni consumatore è obbligato a norma di legge a restituire tutte le batterie ai centri di riciclaggio ecosostenibile - indipendentemente alla presenza nelle batterie di sostanze più o meno dannose*).

Le batterie usate possono essere consegnate in maniera complemente gratuite ai centri di raccolta pubblica o al proprio rivenditore.

Riportare le batterie solo quando esse sono completenesse scariche.

*) indicate dai symboli Cd = cadmium, Hg = mercury, Pb = piombo

INSTALLAZIONE DELLA BATTERIA

Il vano batterie si trova sul retro del telecomando.

1. Rimuovere il coperchio del vano porta-batterie e sfilarlo, facendo leva sulla sua linguetta.
2. Inserire due (2) batterie ministilo (non incluse) nell'apposto vano, rispettoando leindicazioni relative alla polarità, riportate all'interno del vano stesso.
3. Riposizionare il coperchio del vano batterie.

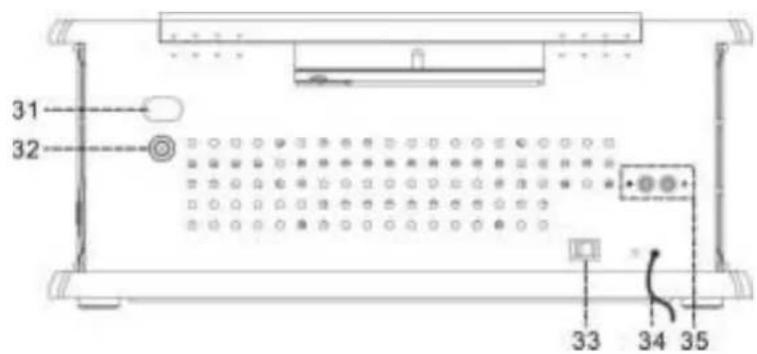

POSIZIONE DEI COMANDI UNITA PRINCIPALE

1) Presa USB
2) Presa Aux-in
3) Presa per auricolari
4) Tasto On/Standby
5) Pulsante Funzione
6) Schermo LCD
7) Vassoio del CD
8) Sensore remoto
9) LED indicator di alimentazione
10) Tasto registrazione
11) Tasto Modalità Play
12) Pulsante Riproduzione/Interruzione
13) Pulsante Interruzione
14) Tasto Salta/Preimpostazione all'indietro
15) Tasto Salta/Preimpostazione in avanti
16) Pulsante Apertura/Chiusura vassoio CD
17) Comando volume
18) Tasto Sospensione/Timer
19) Tasto Info
20) Tasto Scansione
21) Tasto Memoria/Regolazione orologio
22) Tasto Preimpostazione EQ
23) Manopola per Cartella/Sintonizzazione Su/Giù/Inserisci
24) Vite di blocco giradischi
25) Adattatore mandrino
26) Leva braccio acustico
27) Selettore velocità piatto giradischi
28) Supporto di rittiro
29) Comando di estrazione cassette
30) Coperchio cassetta
(31) Foro di regolazione giradischii
32) Presa antenna FM
33) Interruittore generale
34) Cavo di alimentazione CA
35) Presa uscita di linea

Cautela:

L'utilizzo di comandi o regolazioni o l'esecuzione di procedure diverse da quale specificate nel presente manuale possono provocare l'esposizione a radiazioni pericolose.

Questa unità delve essere regolata o riparata solo da personale qualificato.

Important:

Dal momento che il movimento del meccanismo del CD e il sensibile sistema di circuiti possono causare interferenze al sintonizzatore radio nelle vicinanze, spegnere questa unità durante il funzionamento di altri dispositivi radio.

Precauzioni per l'uso

Installazione

• Estrarre toutes le parti e rimuovere il materiale protettivo.
  Non collegare l'unità all'alimentazione principale prima di controllare la tensione di rete e prima di aver effettuato tutti gli altri collegamenti.
  Non coprige le prese d'aria e assicurarsi che vi sua uno spazio di alcuni centimetri intorno all'unita per la ventilazione.

Collegamenti

1. Collegare il cavo CA (34) a una presa CA. Portare l'unità alla modalità standby atraverso l'interruttore di alimentazione principale(34). L'unità passera alla modalità standby e il display LCD si illuminerà lievamente.
2. Accendere l'unità (4). L'alimentazione elettrica è considerata nella norma qualora il display LCD (6) è acceso con la retroilluminazione. Ora ilsysteme è pronto per la riproduzione di brani musicali.

Impostazione dell'orogologio

1. Impostare l'unità in modalità Standby.
2. Premere e lasciar premuto il tastingo "Memoria/Regolazione Orologic" (21) fina a quando sul display non lampeggia 24 Ore". Premere il tastingo Salta in avanti o Salta all'indietro (14/15) per selezionare il fornato dell'ora (12 o 24 ore). Premere, dopo, il tastingo "Memoria/Regolazione Orologic" (21).
3. Sul display LCD la prima cifra di "0:00" lampeggerà (6). Premere il pulsante Salta avanti o Salta indietro (14/15) per impostare l'ora corretta. Premere il tasto "Memoria/Regolazione Orologio" (21) per memorizzare l'ora corretta.
4. La terza e la quarta cifra "00" lampeggiano, premere il pulsante Salta avanti o Salta indietro (14/15) per impostare i minuti corretti. Dunque, premere il tasto "Preimpostazione/Regolazione Orologio" (21) per inseire i minuti esatti.
   La modalità di impostazione dell'orologio verrà disattivata automaticamente se non viene premuto alcun tasto circa 5 secondi dopo aver premuto il tasto "Memoria/Regolazione Orologio".

   L'ora impostata sare del tutto riprogrammata disconnetterdo l'alimentazione elettrica principale ad eccezione della batteria di backup installata. Si consiglia di attivare il systemain modalita Standby per unutilizzo conveniente.

Ascolto radio

Sintonizzazione manuale

1. Collegare l'antenna per sintonizzazione DAB/FM fornita in dotazione con la relativa presa (32). Dunque, accendere l'unità mediate il tasto On/Standby (4) e premere il tasto Funzione (5) per selezionare la modalità "FM".
2. Sintonizzarsi sulla stazione preferita mediante la manopola di sintonizzazione (23).
3. Girare la manopola Volume (17) secondo il livello di volume desiderato.

Sintonizzazione automatica

1. Impostare l'unità in modalità FM.
2. Premere il tasto Scansione (20) una volta; l'unita comincera a scorrere in avanti nella sintonizzazione fine a quando è ricevuto il segnale di una stazione radio. Premere e lasciare premuto il tasto Play/Scansione (7) per un secondo: l'unità scorrera all'indietro nella sintonizzazione. Se si riceve il segnale di trasmissione Radio Data System (RDS), l'unità imposterà automaticamente l'ora effettiva.
3. Girare la manopola Volume (17) secondo il livello di volume desiderato.

Tramite questa funzione e possibile visualizzare le informazioni rilasciate da ltrasimione radiofonna; come di seguito indicato passo归来 passo, ci o aviene direttamente sul display LCD premendo il tasto Info (sul telecomando) ripeturamente. testo radio tipo di programma forza del segnale data/ora frequenza mono/stereo

1. Impostare l'unità in modalità "DAB" mediante il tasto Funzione (5).
2. Premere il tasto Scan (20) una volta; entro circa 2 secondi avviera solo una volta una scansione completa atraverso una gamma di blocchi di frequenza compresa tra 11B e 12D. Premere, duncque, il tasto Sintonizza Su/Giù (14/15) per selezionare il canale DAB preferito.
3. Premere il tasto Info ininterrottamente per controllare le informazioni sottostanti rilasciate dal canale DAB. Nome del gruppo frequenza tasso di trasferimento forza del segnale data/ora tipo di programma testo a scorrimento
4. Premere la manopola del Volume (17) sino a raggiungere il livello di volume desiderato.

Stazioni preimpostate

E possibl e memorizzare fino a 40 stazioni radio (20-FM/20-DAB).

1. Impostare in modalità FM/DAB
2. Accendere alla stazione radio desiderata con il metod di sintonizzazione "manuale" o "automatica".
3. Premere e lasciare premuto il tasto Memoria /Regolazione Orologio (21) per circa quattro secondi per abilitare lo stato della

memoria; in quello modo, la stazione preimpostata lampeggerà sul display LCD.

1. Preimpostare il tasting Salta-Preimpostazione in avanti/all'indietro (14/15) per selezionare la memoria destinata al salvataggio della stazione radio desiderata.
2. Premere il tasto Memoria/Regolazione Orologio (21) per confermare la memoria preimpostata.
3. Ripetere i passaggi da 2 a 5 per memorizzare altre stazioni.

Richiamare lesatzionipreimpostate

1. Premere il tastingo Memoria/Regolazione Orologio (21) una volta per abilitare il richiamo.
2. Premere il tasto Salta/ Preimpostazione in avanti o all'indietro (14/15) per selezionare la stazione desiderata memorizzata.
3. Premere il tasto Memoria/Regolazione Orologio (21) per confermare la stazione memorizzata da richiamare.

Le memorie preimposte saranno complemente rimosse se l'unita viene scollegata dall'alimentazione elettrica principale e la batteria di back-up non è installata. Si consiglia di attivare il systema in modalità Standby per un utilizzo conveniente.
Lo stato di un programma è impostabile in 3 secondi, dopo 3 secondi quello stato riprenderà automaticamente alla modalità di sintonizzazione normale.
E possible sovrascrivere una stazione attuale memorizzando un'altra frequenza al suo posto.

Ricezione stereo in FM

• Premere la manopola "Inserisci" (23) ripetutamente; i programmi in FM vengono ricevuti in modalità mono e stereo continuamente. Quando il segnale stereo è debole, è preferibile ricevere il programma in modalità mono.
  Se il segnale stereo viene ricevuto, l'indicatore stereo "SD" verrà visualizzato sul display LCD (6) per migliorare il programma stereo FM in riscione.

Suggerimenti per una ricezione ottimale:

FM: il ricevitore funziona grazie all'antenna filare DAB/FM asportabile. Assicurarsi che l'antenna sua ben collegata alla sua presa (32) e che il filo sua totalmente dipanato per ottenere la migliorere ricezione possibile.

Riproduzione di CD

Guida introductiva

1. Premere il pulsante Funzione (5) per selezionare la modalità "CD".
2. Per aprire il vassoio per CD premere la corrispettiva aperture (16).
3. Posizionare un CD con il lato stampato posizionato versus l'alto e chiudere il vassoio.
4. La ricerca focalizzata è in via di esecuzione, il display LCD (6) mostrera il numero totale dei brani e il tempo totale di riproduzione. A questo punto l'unità si avviere automaticamente.
5. Girare la manopola del Volume (17) per impostare il livello di volume desiderato.

- Modalità Riproduci/Interrompi

1. Per interrompere premere il tasto "Play/Pause" (12) una volta; "PAUES" verra visualizzato sul display LCD (6). Premere di nuovo per riprendere la normale riproduzione.

- Modalità Interruzione

1. Se si preme il pulsante "Stop" (13) durante la modalità di riproduzione/interruzione, il sistema entrera in modalità Arresto.

- Modalità Salto (Salto avanti /Salto indietro)

1. In modalità riproduzione/interruzione, premere il tasto "salta avanti" (15). In quello modo, l'unità si spostera al brano successivo,indicando il numero di traccia,quindi rientrera in modalità riproduzione/interruzione.
2. In modalità riproduzione/interruzione, premere il tasto "Salta indietro" (14). Si ritornerà alla traccia precedente; il numero della traccia originale viene visualizzato e l'unità rimane in modalità di riproduzione o pausa.

Perdischi MP3

1. Dopo che la ricerca viene realizzata, il numero complessivo di tracce e le informazioni sull'album vengono visualizzati sul display LCD (6). L'unità comincera a riproduire le trace/l'album direttamente.
2. Girare la manopola "Cartella/Sintonizza Su Giu (23) per selezionare il numero della cartella.
3. Premere il tasto "Salta in avanti 喜 o Salta all'indietro (14/15) per selezionare il numero della traccia.

Funzione ID3/Display

Premere il tasto "Info" (19) ripeturamente; il display LCD (6) alla "file" durante l'esecuzione del file MP3. Il nome del file della canzone, dell'album, della canzone e dell'artista verrà visualizzato in sequenza in pochi secondi. In seguito, verrà visualizzata l'ora corrente.

Note:-

• Nel caso in cui non vengano assegnati alla traccia né un nome né una lingua di supporto, il display LCD lampeggerà (6) premendo il tasting Info (19).

Non potra essere riconosciuto alcun titolo o nome dell'album se il formato di scrittura del disco non è supportato dalsystema.
- Il sistema è in grado di supportare solo i numeroi in inglese e arabo per la funzione ID3.

Requisiti sul fornato delle traccce MP3:

• Bitrate: 32 kbp~320kbp, tasso di campionatura: 32khz, 44,1khz e 48 kHz decodificabile
  L'esecuzione dei dischi MP3 varia a secondo della qualita del disco e del metod di registrazione. Inoltre, anche i tempi di ricerca dei brani in un CD in formato MP3 sono di solito superiori a quelli di un normale CD audio, a causa del diverso formato.

- Modalità Ripetizione/Random

Premere il tasto "Play Mode" (11) durante l'esecuzione per selezionare la funzione di ripetizione e random; tale funzione cui è essere applicata per la ripetizione di una singola traccia, di tutte le tracce o di una cartella (solo per MP3) in modi diversi come di seguito indicato:

Per CD

(1) ripetizione di 1 brano (2) ripetizione di tutte le traccce (3) casuale (4) modalità disattiva

Modalità Riproduzione	Indicatore sullo schermo LCD
Ripeti traccia	TUTTI
Ripeti tutte
Casuale
Modalità disattiva	______________________

Per dischi MP3

(1) ripetere 1 (2) ripetere cartella1 (3) ripetere tutte le traccce
↑	↓
(5) modalità off	(4) casuale
Modalità Riproduzione	Indicatore sullo schermo LCD
Ripeti traccia
Ripetere cartella
Ripeti tutte	TUTTI
Casuale
Modalità disattiva

Riproduzione ripetuta

E possible ascoltare la ripetizione della traccia desiderata, della cartella (solo per MP3) o dell'intero disco attraverso esta funzione.

Riproduzione casuale

É possibile ascoltare toutes le tracce in ordine casuale atraverso esta funzione.

Programmazione CD

É possiblè programme fine a 20 brani per disco in qualsiài ordine. Controllare di averre premuto il tasto "stop (8) prima dell'uso.

1. Impostare la modalità CD e arrestare la riproduzione CD.
2. Premere il tasto "Memoria/Regolazione Orologio" (21); verra visualizzatoo "MEM" sul display LCD (6).
3. Selezionare una traccia desiderata premendo i pulsanti Salta avanti o Salta indietro (14/15).
4. Premere il tasto "Memoria/Regolazione Orologio" (21) per memorizzare il brano.
5. Ripetere i passaggi 3 e 4 per aggiungere alte tracce alla memoria se necessario.
6. Dopo aver programmato tutte le tracce desiderate, premere il pulsante "Play/Pause CD (12) per riproduire il disco assegnato in ordine.
7. Premere il tasting "Stop" (13) per femare l'ecuzione; premere nuovamente il tasting Stop per eliminare agli dato memorizzato.

Una volta aver premuto il tasto "Memoria/Regolazione Orologio", la modalità di programmazione si fermera automaticamente se non si preme alcun tasto entro 10 secondi circa.

Riproduzione di brani MP3 tramite supporti di memorizzazione USB

Collegamenti

Il systemà e in grado di decodificare e riproduire tutti i file MP3 memorizzati nei supporti di memoria collegati tramite porta di connessione USB.

1. Impostare il systema in modalità standby prima o in另一 funzione ad eccezione della modalità USB.
2. Inserire la penna USB con la faccia rivolta verso l'alto e assicurarsi l'esatto inscriptiono.
3. Ilsystema audio potrebbe danneggiarsi in caso di erroneo collegamento dell'USB. Controllare la correttezza della direzione di inserimento prima del collegamento.
4. Impostare il tasto Funzione (5) in modalità USB
5. Ilsystema comincera a leggere la memoria automaticamenteupon la connessione; il display LCD (6) moistrera il numero totale di cartelle e file MP3 rilevati lancando l'esecuzione automaticamente.
6. Ripetere la stessa procedura di esecuzione riproduccendo il disco CD/MP3 come soprdescritto.

Nota

Ilsystema e in grado di rilevare e leggere file dal formato MP3 solo in modalità USB ma non altri formati di file musicali.
Se si collega ilsystema unlettore MP3tramite la presa USB,acausa di variazioni nel formato di codifica MP3, alcunilettori MP3 potrebbero non essere in grado di riproduire musica tramite la presa USB. Queo non costituisce un malfunzionamento del systema!
La porta USB non supporta il collegamento con il cavo di estensione USB e non è progettata per la communicatesione con il computer direttamente.

Rimozione di USB

Per rimuovere i mezzi di memorizzazione USB, cancellare per prima casa la modalità di funzione passandola a CD, Aux o Sintonizzazione. Dunque, scollegare extraendo direttamente la penna alla presa USB.

Codifica del file CD in file MP3

Il sstem e in grade di codificare file standard di CD/Sintonizzazione/Aux o musicassetta in formato MP3 registrandoli nei dispositivi di archivazione USB.

Il sistema crea una cartella di file musicali, il cui nome varia in base alla sorgente audio: "RIP" per codifica da CD-DA, "REC" per codifica da Sintonizzatore, sorgente Aux e Cassette, e "FROMCD" per copia da CD già in formato MP3; la codifica avverrà a un bit rate predefinito di 128 kbps.

A) Codifica CD

I) Codifica Brano 1/1 disco a 1x velocità

1. Avviare la riproduzione normale del brano su CD che si intende codificare e procedere alla registrazione.
2. Premere il tasto "REC" (10) durante l'esecuzione della traccia desiderata; sul display lampeggeranno "REC" e "USB".
3. Premere di nuovo il tasto "REC" (10) e sul display lampeggeranno "REC" e"ONE".
4. Premere nuovamente il tasto "REC" (10) e l'icona "REC USB" lampeggerà. A quello punto la codificà è in corso.
5. Completata la registrazione, l'unità fermerà automaticamente l'esecuzione.
6. Premere il tasto "stop" (11) per interrompere in qualsiasi momento la modalità di registrazione.
7. Per codificare un intero CD, lasciare il CD in modalità Stop e premere il tasto "● REC" (10) tre volte fino a quando lampeggia "REC USB". Ilsystema comincera a riproduire il CD e a codificare l'intero disco.

Nota:

• La velocità di registrazione è 1:1,cisione segue l'effettiva durata della riproduzione della traccia su CD.
  Il formato di registrazione è preimpostato al bitrate dell'mp3: 128 kbps, velocità di campionamento: 44,1 khz
  Premere l tasto "stop" (13) per interrompere la modalità di registrazione in qualsiasi momento.

B) Copia di file MP3

Nel caso di utilizzo di un disco MP3 al posto di un CD, ilsystema copiera i file nell'USB premendo il tasto *REC (10). La procedura di funzionamento e identico alla codifica del CD descritta sopra. Il systema passera alla modalita di copia solo se il file MP3 è inlettura.

C) Codifica DAB

1. Per ricevere la stazione che si desidera codificare utilizzare la modalità di Sintonizzazione cui si è fatto più riferimento.
2. Premere il tasto "REC" due volte (10) finché lampeggerà l'icona "REC USB" sul display. La codifica è, dunque, inatto.
3. Conclusa la registrazione, premere il tasto "stop" (13) e lasciare premuto fino a quando il symbolo "REC USB" non scompare.

D) Codifica di cassette/Aux /Fono/BT

1) Collegare la pendrive con presa USB per la registrazione (assicurarsi della presenza di spazio a sufficienza).
2) Impostare l'unità nella modalità di codifica desiderata mediante il tasto Funzione (5), come per la modalità "cassetta" o Aux. Avviare l'esecuzione della traccia di cui si desidera la codifica,+dunque, premere due volte il tasto REC(10).
3) L'icona "REC USB" lampeggerà sul display LCD (6). A quello punto ilsystema avvia la modalità di codifica.
4) Avviare l'esecuzione della cassetta o del dispositivo Aux di cui si desidera codificare la traccia nel formato MP3.
5) Conclusasi la registrazione, premere il tasto "stop" (13) sino a quando non scomparanno i symboli "USB" e "REC USB".

E) Separazione della traccia (solo per il telecomando)

E possibie separare la musica registrata alla cassetta o dal dispositivo Aux/DAB e simili e memorizzata sul dispositivo USB traccia durante la codifica. Allorquando si preme una volta il tasto "TS" (separatore della traccia sul telecomando) durante la codifica di tracce provenienti da cassetta o dispositivi Aux, il systema generera una nuova traccia continuando la registrazione. Il testo SAVE' sul display LCD lampeggera una volta: ciio significica che e in corso la creazione di una nuova traccia.

F) Copia di file MP3

Utilizzato, invene, un disco MP3 al posto di un CD, ilsystema copiera i file nell'USB premendo il tasto " REC" (10). La procedura di funzionamento è identico alla codifica del CD descritta sopra. Il systema passera alla modalità di copia solo se il file MP3 è inlettura.

Cancellare file in un dispositivo di massa USB oppure scheda SD (mediante il telecomando)

Ilsystema e in grado di eliminare i file salvati all'interno di una pendrive secondo quando di seguito descritto:

1. Inserire l'archivio di massa esterno e impostare la modalità "USB".
   2 - Premere il tastingo "Cancellare"; sarà visibile sul display LCD (6) (canc---001)
   3 - Premere il tasto Salta in Avanti o Salta all'Indietro per selezionare il file che si desidera eliminare.
   4 · Premere il tasto "Cancellare" per insere la modalità "Si/No"; premere in seguito Salta in Avanti o Salta all'indietro per selezionare "Si" o "No".
   5 · Premere nuovamente il tasto "Cancellare" per confermare l'impostazione.

Nota:

• Premere il tasto "stop" una volta nel telecomando per abbandonare la modalità "Cancellare".

Funzionamento

1. Fono

Rimuovere il protettore dello stilo.
- Assicurarsi che il braccio acustico sia staccato dal relative fermo di riposo, prima di utilizzato e fissarlo di nuovo dopo l'uso.

1. Selezionare la funzione "Fono" dal selettore della funzione (5)
2. Posizionare il selettore di velocità (27) sul giusto valore, in base alla sorgente da riproduire.
3. Posizione are il disco sul piatto (usare l'adattatore mandrino se necessario).
4. Collocare la leva del braccio acustico (26) in posizione sollevata.
5. Sollevare il braccio acustico alla posizione di riposo e spostarlo lentamente in direzione del piatto di riproduzione. Il pietto inizierà a ruotare e sare allora possibile sistemare il braccio acustico sulla posizione richiesta del disco.
6. Abbassare la leva del braccio acustico (26). Il braccio acustico si sposterà lentamente verso il disco e inizierà la riproduzione.
7. Alla fine della riproduzione, il braccio acustico torna automaticamente in posizione di riposo.
8. Per arrestare manualmente la riproduzione, sollevare il braccio acustico dal disco e rimetterlo in posizione di riposo.

- Sospensione della riproduzione

Collocando la leva del braccio acustico (26) in posizione sollevata, il braccio si solleverà, interrompendo temporaneamente la riproduzione.

Nota:

• Dato che ilsystema di riposizionamento automatico del braccio è a funzionamento meccanico, il punto di ripristino sare influenzato dal trasporto dell'unità. Pertanto, il braccio acustico tornerà automaticamente in posizione di riposo alla sua prima collocazione sul pietto di riproduzione: quello non è dovuto a un malfunzionamento.
• Data la variabilità della lunghezza dei brani in riproduzione, potrebbe succedere che il braccio acustico non ritorni a quello automaticamente, al termine della riproduzione. In tal caso, riportare manually il braccio acustico in posizione di riposo o regolare il punto di ritorno automatico, applicando la procedura descritta di seguito.

Important:

Per garantire che il giradischi sia in grado di riproduire dischi di tutti i formati standard, l'unità è dotata di un foro, ricoperto da una placca in PVC, con indicazione "NON APRIRE", situato sul retro (31), contentente al suo interno una vite di regolazione del giradischi.

Se il giradischi si ferma in anticipo con ritorno automatico del braccio, usare un giravite per ruotare di circa 45 gradi in senso orario la vite all'interno del foro; se la riproduzione non è ancora completa, ruotare la vite di altri 45 gradi in senso orario, ripetendo l'operazione finché il giradischi non è in grado di completare la riproduzione in corso, con ritorno automatico del braccio.

Se il giradischi non si ferma con ritorno automatico del braccio, ma rimane in funzione dopo aver terminato la riproduzione del disco, usare un giravite per ruotare di circa 45 gradi in senso antiorario la vite all'interno del foro; se il funzionamento non si blocca ancora, ruotare la vite di altri 45 gradi in senso antiorario, ripetendo l'operazione finché il giradischi non è in grado di completeness la riproduzione in corso, con ritorno automatico del braccio.

Ascoltare una cassetta

Funzionamento generale

Riproduzione cassette: Ilsystema lancerà l'esecuzione automaticamente una volta inserta la cassetta.

Interruzione ed estrazione: Premendo completamente a fondo il pulsante di "Avanzamento/estrazione nastro", sare possibile estrarre la cassetta,tramite l'apertura del coperchio dell'unità a nastro. Il pulsante di "Avanzamento/estrazione nastro" restera premuto nella sua posizione di sporenza minima.

Avanzamento veloc: Premendo a metà verso il fondo il pulsante di "Avanzamento/estrazione nastro" durante la riproduzione, il nastro avanzera rapidamente. Il tasto "Avanti/EspulSIONe" si manterrà a una posizione di media altezza.

Premendo di nuovo leggermente il pulsante di "Avanzamento/estrazione nastro", ilsystema riprenderà la coproduzione normale. Il pulsante di "Avanzamento/estrazione nastro" riacquisterà la sua posizione di sporgenza massima.

Nota

• Verificare la correttezza della direzione di inserimento delle cassette nel systema.
  In caso contrario, si udra un rumore insolito durante le operazioni di ricerca sulla cassetta e il systema non sare in grado di effettuare la normale riproduzione in modalità di avanzamento velocce.
  Si suggerisce di estrarre le cassette dall'unità a nastro, dopo aver terminato l'ascolto e di non lasciare le cassette inserte, se non in modalità di riproduzione.

Collegamento con Bluetooth ed esecuzione

1. Premere il tasto Funzione per selezionare (5) la modalità "Bluetooth".
2. Licona Bluetooth lampeggerà sul display LCD (6); ciò significà che il Bluetooth non è in modalità di connessione/ricerca.
3. Attivare il Bluetooth del vostro disposito (ad esempio, Telefono cellulare) e selezionare "NR513DAB" per il collegamento.
4. Conclusosi il collegamento con successo, l'icona Bluetooth si illuminerà sul display LCD (6).
5. Avviare il funzionamento del dispositivo con Bluetooth e ascoltare la musica atraverso l'unità principale.

Concessione aux-in

Tale connessione permette di collegare alsystema altrisdispositivi audio, quali lettori CD e a cassette portatili,lettori MP3,iPod e similii,tramite cavi con spinotto di collegamento dal diametro di 3,5 mm (non in dotazione).Collegare un'estremita di tali cavi all'uscita per le cuffie del dispositivo esterno e l'altra alla presa aux-in (2), situata sul fianco dell'unità. Premere,dunque, il tasto Funzione (5) per passare alla modalità "AUX". A quello punto, iniziando la riproduzione dal dispositivo esterno, sare possibile ascoltare la proprio musica preferita tramite I'unità.

Altre funzionalità

A. Funzione Sospensione

1. Premere il tasto "Sospensione" (18) e verrà visualizzato "SLP-120" sul display LCD (6).
2. Lasciere premuto il tasto per regolare il timer di sospensione secondo l'ordine di 120>90>60>45>....15 minuti rispettivamente; sul display LCD comparà l'icona di sospensione "222
3. Ilsystema sifermera e passera in modalita standby automaticamenteuponaver inserto l'ora selezionata.
4. Per cancellare la modalità di sospensione, premere il tasto "Sospensione" fino a quando non apparirà "SLP-off" e l'indicatore

B. Impostazione del timer per sveglia

Questa funzione permette alsystema di accendersi automaticamente e di svegliarvi rispettivamente con modalità CD, DAB, radio FM e USB.

Per prima casa, impostare l'unità in modalità standby. Premere e lasciare premuto il tasto "Timer" (18) per insere la modalità di impostazione. Il display LCD migliorata "SET TIMER" che poi diventerà "SELECT SOURCE and timer": l'icona corrispondente lampeggerà sul display.

1) Fonte sveglia: premere il tastingo "Funzione" ripetutamente per selezionare la fonte tra CD--FM--DAB--USB".Premere il tastingo "Timer" per confirmare la fonte selezionata.
2) Volume della sveglia: premere il tasto Salta in Avanti/all'Indietro (14/15) per personalizzare il volume. Dunque, premere il tasto "Timer" (18) per confermarne il livello.
3) Ora della sveglia: premere il tasto "Salta in avanti /all'Indietro" (14/15) per impostare l'ora. Dunque, premere il tasto "Timer" per insereire l'ora. Premere il tasto "Salta in Avanti /all'Indietro" (14/15) per impostare i minuti e premere il tasto "Timer" per memorizzare.

Nota

Se non è rilevata alcuna fonte di musica (come USB/CD) quando si arrivava all'ora preimpostata, ilsystema passa in modalità FM automaticamente.
Per la radio sveglia in FM o DAB, il sistema preimposta l'ultima frequenza radio ascoltata prima dello spegnimento.
Spegnere ilsystema manualmente durante la modalità di sveglia poiche non è previsto lo spegnimento automatico dopo modalità.

Attivare/Disattivare la funzione Timer

1. Per attivare il timer, premere una volta il tasto "Timer" sul telecomando fino a quando l'indicatore del timer " "viene visualizzato sul display LCD (6).
2. Per cancellare la funzione di timer premere ancora una volta il tasto "Timer" fino a quando l'indicatore del timer "scompare.

C. Preimpostare la funzione EQ

Questa unità fornisce 4 modalità audio differenti per una migliorie esperienza di ascolto. è possibile selezionare l'effetto desiderato premendo il pulsante "Preimposta EQ" (22) più volte segundo Questa sequenza:

Trasmettitore del telecomando

Funzioni di controllo

Installazione della batteria (batteria non fornita)

Il trasmettitore a infrarossi necessita di 2 batterie AAA per funzionare

Descrizione pulsanti

On/standby

Premere per accendere o mettere in standby ilsystema

Play/pausa

In modalità CD/USB: premere per avviare la modalità di esecuzione/pausa

Avanti Hidetro

Premere per selezionare la traccia precedente o successiva in modalità CD/USB

/Sintonizzare +/-

Premere per portare in avanti o all'indietro la frequenza radiofonica in modalità Sintonizzazione

Stop Inserisci

In modalità CD/USB: premere per fermare l'esecuzione

In modalità Sintonizzazione: selezionare modalità stereo/mono

Cartella/Pre-impostazione Su e Giu

In modalità Sintonizzazione: premere per selezionare la memoria preimpostata su/giù

In modalità USB: premere per selezionare la cartella su/giù

Scansione

In modalità FM/DAB: premere per cercare la stazione

Rec

Premere per attivare la funzione di codifica/copia del file mp3

Volume - / +

Premere per regolare il volume su o giu

Premere quello tasto in modalità di codifica per attivare la funzione di separazione tracce

Timer Spegnimento

In modalità Acceso: premere per attivare la funzione di sospensione

In modalità standby: premere e lasciare premuto per impostare la modalità di timer. Premere ancora una volta per attivare la funzione attiva/disattiva il timer.

Modalità Riproduzione

In modalità CD: premere per attivare la funzione random/ripetizione

Funzione

Selezionare la funzione tra CD/Sintonizzazione/USB/SD/Aux

Elimina/info

In modalità USB: premere per cancellare il file alla memoria esterna USB o sched a SD In modalità esecuzione MP3: premere per attivare la funzione ID3 In modalità DAB/FM: premere per visualizzare le informazioni di trasmissione

Preimposta EQ

Premere per selezionare la modalità EQ differente in base alle preferenze

Disattivazione audio

Premere per tacitare il suono temporalemente

Mem/Regolare I'orologio

In modalità Standby: tenere premuto per regolare l'orologio

In modalità CD/USD/SD/Sintonizzazione: premere per preimpostare la memoria

Specifiche

UKW/FM:87,5-108MHz

OM/AM:540-1600KHz

Alimentazione: 230V 50Hz CA

Consumo: 33 W

Nota: In base ai requisiti ErP fase 2 e per ragioni di protezione ambientale, l'unità passa automaticamente in modalità di stand-by, in caso di mancata riproduzione di brani per 15 minuti.

MILJØBESKYTTELSE

Mapp/hoppa uppát-nedat

Con la presente, Wörlein GmbH dichiara che questo dispositivo è conforme ai requisiti essenziali e altre disposizioni contente nella Direttiva 1999/5 / CE.

Una copia della Dichiarazione di conformità è disponibile al seguente indirizzo:

Worlein GmbH, Gewerbestrasse 12, D 90556 Cadolzburg, Germania

Email: [e-mail]

Tel.: [phone]
