MANUALE UTENTE POWX00820 PowerPlus

8.2 Installazione e rimozione di una punta per trapano o per cacciavite (Fig. 2)........8

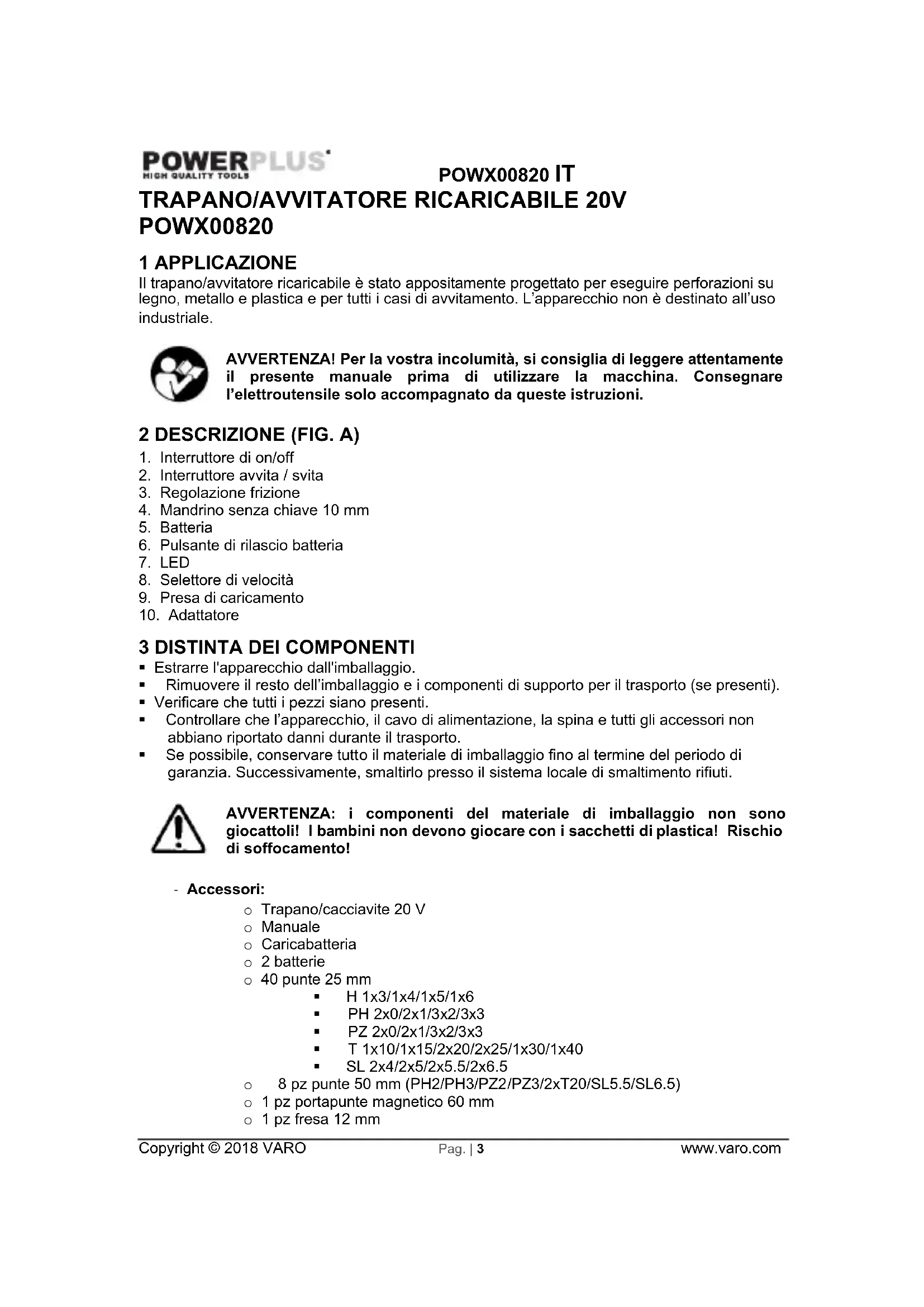

POWX00820 1 APPLICAZIONE Il trapano/avvitatore ricaricabile è stato appositamente progettato per eseguire perforazioni su legno, metallo e plastica e per tutti i casi di avvitamento. L’apparecchio non è destinato all’uso industriale. AVVERTENZA! Per la vostra incolumità, si consiglia di leggere attentamente il presente manuale prima di utilizzare la macchina. Consegnare l’elettroutensile solo accompagnato da queste istruzioni. 2 DESCRIZIONE (FIG. A)

1. Interruttore di on/off

2. Interruttore avvita / svita

3. Regolazione frizione

4. Mandrino senza chiave 10 mm

6. Pulsante di rilascio batteria

8. Selettore di velocità

9. Presa di caricamento

Estrarre l'apparecchio dall'imballaggio. Rimuovere il resto dell’imballaggio e i componenti di supporto per il trasporto (se presenti). Verificare che tutti i pezzi siano presenti. Controllare che l’apparecchio, il cavo di alimentazione, la spina e tutti gli accessori non abbiano riportato danni durante il trasporto. Se possibile, conservare tutto il materiale di imballaggio fino al termine del periodo di garanzia. Successivamente, smaltirlo presso il sistema locale di smaltimento rifiuti. AVVERTENZA: i componenti del materiale di imballaggio non sono giocattoli! I bambini non devono giocare con i sacchetti di plastica! Rischio di soffocamento! - Accessori: o Trapano/cacciavite 20 V o Manuale o Caricabatteria o 2 batterie o 40 punte 25 mm H 1x3/1x4/1x5/1x6 PH 2x0/2x1/3x2/3x3 PZ 2x0/2x1/3x2/3x3 T 1x10/1x15/2x20/2x25/1x30/1x40 SL 2x4/2x5/2x5.5/2x6.5 o 8 pz punte 50 mm (PH2/PH3/PZ2/PZ3/2xT20/SL5.5/SL6.5) o 1 pz portapunte magnetico 60 mm o 1 pz fresa 12 mmPOWX00820 IT Copyright © 2018 VARO Pag. | 4 www.varo.com o 4 pz chiavi fisse 8/10/12/13 mm o 8 pz HSS: Punte perforanti (3.0/3.5/4.0/4.5/5.0/5.5/6.0/6.5 mm) o 5 pz punte perforanti per pietra: Punte perforanti (4.0/5.0/6.0/8.0/10.0 mm) o 5 pz punte perforanti per legno: Punte perforanti (4.0/5.0/6.0/8.0/10.0 mm) o 2 pz punte perforanti piatte per legno: Punte perforanti (16.0/20.0 mm) Se alcuni componenti risultano danneggiati o mancanti, rivolgersi al rivenditore. 4 SIMBOLI Nel presente manuale e/o sulla macchina sono utilizzati i seguenti simboli: Indica il rischio di lesioni personali o danni all’utensile.

Leggere attentamente il manuale prima dell'uso. Protezioni oculari obbligatorie. Indossare guanti protettivi. Conforme ai requisiti essenziali delle Direttive Europee.

5 NORME GENERALI DI SICUREZZA

Attenzione! Leggere tutte le istruzioni. Il mancato rispetto delle avvertenze e delle istruzioni che seguono può causare scosse elettriche, incendi e/o gravi lesioni. Conservare le presenti avvertenze e istruzioni in modo da poterle consultare in seguito. Il termine “elettroutensile” di seguito utilizzato si riferisce a elettroutensili alimentati a rete (con cavo) o a batteria (cordless).

Mantenere l’area di lavoro pulita e in ordine. Aree di lavoro in disordine e non illuminate possono dare origine a incidenti. Non utilizzare l’apparecchio in ambienti a rischio di esplosione nei quali si trovino liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono incendiare polveri o vapori. Durante l’impiego dell’elettroutensile, tenere lontani bambini e i non addetti ai lavori. In caso di distrazione, si potrebbe perdere il controllo dell’apparecchio.

5.2 Sicurezza elettrica

Verificare sempre che la tensione della rete di alimentazione corrisponda a quella indicata sulla targa dati.POWX00820 IT Copyright © 2018 VARO Pag. | 5 www.varo.com La spina dell’apparecchio deve essere adatta alla presa. La spina non può essere modificata in alcun modo. Non utilizzare spine adattatrici insieme ad apparecchi collegati a terra. Spine non modificate e prese di corrente adatte riducono il rischio di scosse elettriche. Evitare il contatto fisico con superfici collegate a terra quali tubi, impianti di riscaldamento, fornelli e frigoriferi. C’è un alto rischio di prendere la scossa se il corpo è collegato a terra. Proteggere l’apparecchio da pioggia e umidità. L’infiltrazione di acqua in un elettroutensile aumenta il rischio di scossa elettrica. Maneggiare il cavo con cura. Non utilizzare il cavo per trascinare l’apparecchio, per appenderlo oppure per estrarre la spina dalla presa. Tenere lontano il cavo da fonti di calore, olio, spigoli aguzzi o parti in movimento dell’apparecchio. I cavi danneggiati o aggrovigliati aumentano il rischio di ricevere scosse elettriche. Se l’elettroutensile va impiegato all’aperto, utilizzare solo prolunghe adatte a questo scopo. L’impiego di una prolunga adatta per l’uso all’aperto diminuisce il rischio di scosse elettriche. Se non si può evitare di azionare l’elettroutensile in un luogo umido, utilizzare una rete di alimentazione protetta da dispositivo di corrente residua (RCD). L'uso di un RCD riduce il rischio di scosse elettriche.

5.3 Sicurezza delle persone

Prestare attenzione. Fare molta attenzione a quello che si fa quando si lavora con un elettroutensile. Non utilizzare l’apparecchio quando si è stanchi o sotto gli effetti di droghe, alcool o farmaci. Un momento di distrazione durante l’uso dell’apparecchio può causare gravi lesioni. Indossare dispositivi di protezione personali e sempre un paio di occhiali protettivi. Indossare dispositivi di protezione personali quali maschera antipolvere, calzature di sicurezza antiscivolo, elmetto o paraorecchie, a seconda del tipo di impiego dell’elettroutensile, fa diminuire il rischio di lesioni. Evitare la messa in funzione accidentale. Accertarsi che l’interruttore si trovi sulla posizione “off” prima di inserire la spina nella presa. Se durante il trasporto dell’apparecchio il dito poggia sull’interruttore, oppure se l’apparecchio viene collegato alla rete già in posizione di innesto, si possono causare incidenti. Prima di avviare l’apparecchio, rimuovere gli utensili di regolazione o la chiave per dadi. Un utensile o una chiave che si trovino in una sezione rotante possono causare lesioni. Non addossarsi alla macchina. Trovare una posizione sicura e mantenere sempre l’equilibrio. In questo modo si può controllare l’apparecchio anche in situazioni impreviste. Indossare l’abbigliamento adatto. Indossare capi il più possibile aderenti ed evitare di indossare ornamenti o gioielli. Tenere capelli, abbigliamento e guanti lontano dalle sezioni in movimento. Un abbigliamento non aderente, gioielli o capelli lunghi possono restare intrappolati nelle sezioni in movimento. Se possono essere montati sistemi di aspirazione e captazione della polvere, assicurarsi che siano collegati e che vengano utilizzati in modo corretto. L’impiego di questi sistemi diminuisce i rischi causati dalla polvere.

5.4 Uso attento e scrupoloso degli elettroutensili

Non sovraccaricare l’apparecchio. Utilizzare l’elettroutensile idoneo al lavoro da svolgere. Con l’elettroutensile idoneo si potrà lavorare meglio e in modo più sicuro a seconda del campo di applicazione. Non utilizzare mai un elettroutensile il cui interruttore sia difettoso. Un elettroutensile che non si riesca più ad accendere o spegnere è pericoloso e deve essere riparato. Estrarre la spina dalla presa prima delle regolazioni dell’apparecchio, della sostituzione di accessori o del suo inutilizzo. Queste precauzioni impediscono l’avvio involontario dell’apparecchio.POWX00820 IT Copyright © 2018 VARO Pag. | 6 www.varo.com Conservare gli elettroutensili fuori dalla portata dei bambini. Non far utilizzare l’apparecchio a persone che non ne hanno familiarità oppure che non hanno letto queste istruzioni. Gli elettroutensili sono attrezzi pericolosi nelle mani di persone inesperte. Avere cura dell’apparecchio. Controllare che le parti mobili dell’apparecchio funzionino perfettamente e non si blocchino, che non ci siano pezzi rotti oppure danneggiati in modo tale da pregiudicarne il funzionamento. Far riparare i pezzi danneggiati prima dell’impiego dell’apparecchio. Molti incidenti sono stati causati da elettroutensili sui quali viene eseguita una scarsa manutenzione. Conservare gli utensili da taglio affilati e in ordine. Gli utensili da taglio conservati con cura e debitamente affilati si bloccano di meno e si gestiscono meglio. Utilizzare l’elettroutensile, gli accessori, gli utensili, ecc. conformemente alle presenti istruzioni e per gli scopi previsti per questo modello particolare. Tenere quindi in considerazione le condizioni di lavoro e il tipo di applicazione. L’impiego di elettroutensili per usi diversi da quelli previsti può condurre a situazioni pericolose.

Far riparare l’apparecchio solo da personale specializzato e che utilizza solo pezzi di ricambio originali. In questo modo viene garantita la sicurezza dell’apparecchio.

6 AVVERTENZE DI SICUREZZA SPECIFICHE

Durante l'uso di un martello utilizzare sempre protezioni auricolari. L’esposizione a rumori elevati può provocare la perdita di udito. Utilizzare le impugnature ausiliarie in dotazione con l’apparecchio. La perdita di controllo può provocare lesioni personali. Durante operazioni in cui l'accessorio di taglio possa urtare cavi elettrici nascosti, afferrare l’apparecchio per le superfici di presa dotate di isolamento. In caso di contatto dell’accessorio di taglio con un cavo sotto tensione, le parti metalliche esposte dell’apparecchio possono caricarsi anch’esse trasmettendo la scossa elettrica all’operatore.

7 AVVERTENZA PER LA SICUREZZA DEL CACCIAVITE

Durante operazioni in cui il dispositivo di fissaggio possa urtare cavi elettrici nascosti, afferrare l’apparecchio per le superfici di presa dotate di isolamento. In caso di contatto dei dispositivi di fissaggio con un cavo sotto tensione, le parti metalliche esposte dell’apparecchio possono caricarsi anch’esse trasmettendo la scossa elettrica all’operatore. Ulteriori istruzioni di sicurezza per batterie e caricabatterie. Se, in condizioni estreme, dovesse verificarsi una fuoriuscita accidentale di elettrolita dalla batteria, è essenziale evitare il contatto con la pelle. In caso di contatto dell'elettrolita con la pelle, sciacquare abbondantemente con acqua. In caso di contatto dell'elettrolita con gli occhi è indispensabile rivolgersi al medico. Questo apparecchio non è indicato per l’uso da parte di persone con capacità fisiche, sensoriali o mentali ridotte o non in possesso dell’esperienza e delle conoscenze necessarie, se non sotto supervisione o in seguito a idonea istruzione all’uso dell’apparecchio da parte di una persona che si assuma la responsabilità della loro sicurezza. I bambini devono essere sorvegliati affinché non giochino con l'apparecchio. Prima di utilizzare il caricabatterie e il pacco batteria, leggere attentamente il relativo manuale di istruzioni. Durante il processo di ricarica, la corrente utilizzata deve corrispondere alla corrente del caricabatterie. Non esporre mai la stazione di ricarica a umidità, pioggia o schizzi d'acqua. La temperatura ambiente non deve superare 40 °C. Non esporre mai il dispositivo alla luce diretta del sole.POWX00820 IT Copyright © 2018 VARO Pag. | 7 www.varo.com I pacchi batteria ricaricabili difettosi o danneggiati o impossibili da ricaricare devono essere smaltiti come rifiuti pericolosi. Consegnarli a un punto di raccolta specifico. Non danneggiare mai l'ambiente naturale. Non gettare i pacchi batteria ricaricabili inutilizzabili tra i rifiuti domestici, nel fuoco o nell'acqua. Se il cavo di alimentazione è danneggiato, dovrà essere sostituito esclusivamente dal fornitore o presso un'officina di assistenza. Per le riparazioni rivolgersi esclusivamente a tecnici specializzati autorizzati. Utilizzare esclusivamente pacchi batteria ricaricabili prodotti dal fabbricante originale. Mantenere la superficie del caricabatterie sempre libera dalla polvere e dalla sporcizia. Inserire il pacco batteria nel caricabatterie. Seguire le istruzioni relative alla polarità. Rimuovere sempre il pacco batteria prima di qualsiasi intervento sull'apparecchio. Se il pacco batteria è stato estratto dall'apparecchio, coprire i contatti per evitare cortocircuiti (per es. provocati dal contatto con utensili). Non gettare la batteria nell'acqua o nel fuoco. Rischio di esplosione! Proteggere il pacco batteria dagli urti e non aprirlo. Non scaricare mai completamente il pacco batteria e ricaricarlo occasionalmente in caso di inutilizzo prolungato.

Anche quando l'apparecchio viene utilizzato nel rispetto delle istruzioni è pur sempre impossibile eliminare del tutto certi fattori di rischio. I seguenti pericoli sono insiti nella struttura stessa dell'apparecchio: Danni ai polmoni qualora non si utilizzi una maschera antipolvere efficace. Danni all’udito qualora non si utilizzino efficaci protezioni auricolari. L'uso prolungato dell'apparecchio o una gestione e manutenzione inadeguate possono provocare danni alla salute dovuti alle emissioni di vibrazioni. AVVERTENZA! Durante l’uso, questo apparecchio produce un campo elettromagnetico che in determinate circostanze può interferire con impianti medicali attivi o passivi. Al fine di ridurre il rischio di lesioni gravi o mortali, si raccomanda ai portatori di impianti medicali di consultare il proprio medico di fiducia e il fabbricante dell’impianto prima di utilizzare questo apparecchio. 8 FUNZIONAMENTO

8.1 Caricamento della batteria (Fig. 1)

Occorre caricare la batteria (5) prima di utilizzarla per la prima volta. La batteria raggiungerà la sua piena capacità solo dopo numerosi cicli di carica-scarica. Utilizzare esclusivamente l’adattatore in dotazione (10) per ricaricare la batteria. Caricare la batteria solo a una temperatura ambiente compresa tra 10 e 40 °C. Collegare l’adattatore (10) a una fonte di corrente alternata a 230 V. La batteria (5) non deve essere smontata per nessun motivo. Per rimuovere la batteria, premere il pulsante di rilascio (6) sul lato superiore della batteria stessa ed estrarla (5). Collegare lo spinotto del caricabatterie alla presa (9) della batteria. La spia rossa si accende quando la batteria viene collegata al caricabatterie e la procedura di ricarica ha inizio. Quando la batteria è completamente carica e pronta per l’uso, la spia verde si accende e si spegne quella rossa – dopo circa 3-5 ore di ricarica.POWX00820 IT Copyright © 2018 VARO Pag. | 8 www.varo.com Le batterie difettose o esaurite sono rifiuti speciali e non devono essere smaltite con i rifiuti domestici.

8.2 Installazione e rimozione di una punta per trapano o per cacciavite

(Fig. 2) Questo apparecchio è stato appositamente dotato di un mandrino autoserrante. Aprire il mandrino ruotando il collare. Inserire la punta per trapano o per cacciavite nel mandrino. Fissare il mandrino ruotando il collare (a) reggendo contemporaneamente la parte posteriore (b) del mandrino con una mano. Prima di installare o di rimuovere una punta per trapano o per cacciavite, rimuovere la batteria dall'apparecchio.

8.3 Interruttore svita / avvita

Spostare l’interruttore svita / avvita (2) verso sinistra per eseguire perforazioni o per avvitare delle viti. Spostare l’interruttore svita / avvita (2) verso destra per svitare delle viti. Aspettare sempre che il motore sia completamente fermo prima di cambiare la direzione di rotazione.

8.4 Regolazione della frizione

Questo apparecchio è stato appositamente dotato di un raccordo regolabile (18+1 pos.) per limitare la coppia di serraggio durante l’avvitamento. Girare il collare di registro (3) in senso orario per ridurre la coppia di serraggio e in senso antiorario per aumentarla. L’impostazione corretta dipende dal tipo e dalle dimensioni della vite e del pezzo di lavorazione. In caso di dubbi, iniziare dall’impostazione inferiore ed aumentare man mano la coppia di serraggio fino al raggiungimento del risultato desiderato. Prima di iniziare a perforare, girare il collare di registro completamente in senso antiorario (verso il simbolo di perforazione).

8.5 Accensione e spegnimento

Per accendere l’utensile, premere l’interruttore On/Off (1). Per spegnere l’utensile, rilasciare l’interruttore On/Off.

8.6 Velocità variabile

Applicando una pressione maggiore sull'interruttore On/Off si aumenta la velocità. Riducendo la pressione sull'interruttore On/Off si riduce la velocità.

8.7 Selezione della velocità bassa/alta

Bassa velocità: portare il pulsante di conversione velocità sulla posizione “1”. Alta velocità: portare il pulsante di conversione velocità sulla posizione “2”.

9 PULIZIA E MANUTENZIONE

Attenzione! Prima di eseguire qualsiasi intervento sull'apparecchio staccare la spina.

Mantenere pulite le aperture di ventilazione della macchina per evitare il surriscaldamento del motore. Pulire regolarmente l’alloggiamento della macchina con un panno morbido, di preferenza dopo ogni uso.POWX00820 IT Copyright © 2018 VARO Pag. | 9 www.varo.com Mantenere le aperture di ventilazione libere da polvere e sporcizia. Se la sporcizia non viene via usare un panno morbido inumidito con acqua saponata. Non usare mai solventi come petrolio, alcol, ammoniaca, ecc. Questi solventi possono danneggiare le parti di plastica. 10 DATI TECNICI Modello POWX00820 Tensione nominale 20 V Velocità di rotazione 0-400/0-1400 min

Posizioni coppia 18+1 Capacità di perforazione max. acciaio 10 mm Capacità di perforazione max. legno 20 mm Tempo di ricarica 3/5 ore Capacità della batteria 1500 mAh Tipo di batteria Li-ion Coppia max. 35Nm Tipo di mandrino Mandrino senza chiave 11 RUMORE Valori di emissione di rumore misurati in conformità allo standard applicabile. (K=3) Livello di pressione acustica LpA 87,6 dB(A) Livello di potenza acustica LwA 98,6 dB(A) ATTENZIONE! Indossare protezioni acustiche se la pressione acustica supera 85 dB(A). aw (Livello di vibrazione) Max 1,298 m/s² K = 1,5 m/s² 12 UFFICIO ASSISTENZA Gli interruttori guasti devono essere sostituiti dal nostro Servizio Assistenza. Se il cavo di allacciamento (oppure la spina) è danneggiato, sostituirlo con un altro reperibile presso il nostro Servizio Assistenza. La sostituzione del cavo di allacciamento deve essere eseguita solo dal nostro Servizio Assistenza (vedere l’elenco dei Centri in ultima pagina) o da personale qualificato (elettrotecnici). 13 CONSERVAZIONE Pulire con cura tutto l'apparecchio e i suoi accessori. Riporre l'apparecchio in posizione stabile e sicura, in un luogo fresco e asciutto fuori dalla portata dei bambini, evitando temperature eccessivamente alte o basse. Proteggerlo dall'esposizione diretta alla luce del sole. Se possibile conservarlo in un luogo buio. Non riporlo in sacchi di plastica per evitare accumuli di umidità. 14 GARANZIA Questo prodotto è garantito a norma di legge per un periodo di 36 mesi a decorrere dalla data dell’acquisto da parte del primo utilizzatore. La presente garanzia copre tutti i difetti di materiali o produzione, esclusi: batterie, caricabatterie, parti difettose soggette a normale usura quali cuscinetti, spazzole, cavi ePOWX00820 IT Copyright © 2018 VARO Pag. | 10 www.varo.com spine o accessori quali trapani, punte di trapano, lame di seghe, ecc.; danni o difetti derivanti da incuria, incidenti o alterazioni; costi di trasporto. Sono esclusi dalle clausole della garanzia danni e/o difetti conseguenti all’uso non conforme. Si declina ogni responsabilità per eventuali lesioni provocate dall’uso non conforme dell’apparecchio. Le riparazioni devono essere affidate esclusivamente a un centro di assistenza ai clienti autorizzato da Powerplus tools. Per ulteriori informazioni, telefonare al numero 00 32 3 292 92 90. Tutti i costi di trasporto sono a carico del cliente, salvo accordi diversi in forma scritta. Non sono inoltre consentiti reclami sulla garanzia qualora il danno al dispositivo sia dovuto alle conseguenze di una manutenzione inadeguata o di un sovraccarico. Sono inderogabilmente esclusi dalla garanzia i danni derivati da infiltrazione di liquidi, penetrazione di polvere, danni intenzionali (perpetrati deliberatamente o dovuti a negligenza evidente), uso improprio (scopi per i quali il dispositivo non è idoneo), uso non competente (cioè senza rispettare le istruzioni fornite nel manuale), assemblaggio da parte di personale inesperto, fulmini, tensione di rete errata. Questa clausola non è restrittiva. L’accettazione dei reclami in base al regolamento di questa garanzia non comporta in nessun caso la proroga del periodo di validità della stessa né l’inizio di un nuovo periodo di garanzia in caso di sostituzione del dispositivo. I dispositivi o i componenti sostituiti nel periodo della garanzia sono pertanto di proprietà di Varo NV. Ci riserviamo il diritto di respingere i reclami nei casi in cui non sia possibile verificare l’acquisto o quando sia evidente che il prodotto non è stato sottoposto a una corretta manutenzione. (pulizia delle aperture di ventilazione, regolare assistenza per le spazzole al carbonio, ecc.). Conservare lo scontrino come prova della data d’acquisto. L’apparecchio non smontato deve essere restituito al rivenditore in condizioni di pulizia accettabili, nella custodia preformata originale (se applicabile), accompagnato dalla prova d’acquisto. A garanzia di un funzionamento ottimale, l’apparecchio deve essere caricato almeno una volta al mese. 15 AMBIENTE Ove la macchina, in seguito ad uso prolungato, dovesse essere sostituita, non gettarla tra i rifiuti domestici, ma smaltirla in modo rispettoso per l'ambiente. I rifiuti prodotti dalle macchine elettriche non possono essere trattati come i normali rifiuti domestici. Provvedere al riciclo laddove siano disponibili impianti adeguati. Consultare l’ente locale o il rivenditore per suggerimenti su raccolta e smaltimento. 16 PACCO BATTERIA Questo prodotto contiene ioni di litio. A tutela dell’ambiente naturale, riciclare le batterie o smaltirle in maniera adeguata. Le normative locali, statali o federali possono vietare lo smaltimento delle batterie a ioni insieme ai rifiuti comuni. Per informazioni relative alle opzioni di riciclaggio e/o di smaltimento disponibili rivolgersi agli organi competenti locali.POWX00820 IT Copyright © 2018 VARO Pag. | 11 www.varo.com

17 DICHIARAZIONE DI CONFORMITÀ

Con la presente, VARO N.V. – Joseph Van Instraat 9 – B2500 Lier, Belgio, dichiara che Descrizione dell’apparecchio: Trapano/Avvitatore ricaricabile Marchio: POWERplus Numero articolo: POWX00820 è conforme ai requisiti essenziali e alle altre disposizioni pertinenti stabilite dalle Direttive Europee in base all’applicazione delle norme europee armonizzate. Qualsiasi modifica effettuata sul prodotto rende nulla questa dichiarazione. Direttive europee (inclusi eventuali emendamenti fino alla data della firma): 2011/65/EU 2006/42/EC 2014/30/EU Norme europee armonizzate (inclusi eventuali emendamenti fino alla data della firma): EN60745-1: 2009 EN60745-2-1: 2010 EN55014-1: 2006 EN55014-2 : 2015 Depositario della documentazione tecnica: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V. Il sottoscritto agisce in nome e per conto del CEO della società,
