ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ POWX00820 PowerPlus

5.4 Προσεκτικός χειρισμός και χρήση των ηλεκτρικών εργαλείων ...........................5

8.2 Τοποθέτηση και αφαίρεση μιας κεφαλής διάτρησης ή βιδώματος (Εικ. 2) .........8

8.3 Διακόπτης κίνησης εμπρός/πίσω ..........................................................................8

8.7 Επιλογή χαμηλότερης/υψηλότερης ταχύτητας......................................................9

• 9 ΚΑΘΑΡΙΣΜΟΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗ p. 9
• 9.1 Καθάρισμα p. 9
• 10 ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ p. 9
• 11 ΘΟΡΥΒΟΣ p. 9
• 12 ΤΜΗΜΑ ΣΕΡΒΙΣ p. 10
• 13 ΑΠΟΘΗΚΕΥΣΗ p. 10
• 14 ΕΓΓΥΗΣΗ p. 10
• 15 ΠΕΡΙΒΑΛΛΟΝ p. 11
• POWX00820 EL Copyright © 2018 VARO Σελίδα | 2 www.varo.com 16 ΣΥΓΚΡΟΤΗΜΑ ΜΠΑΤΑΡΙΩΝ p. 11

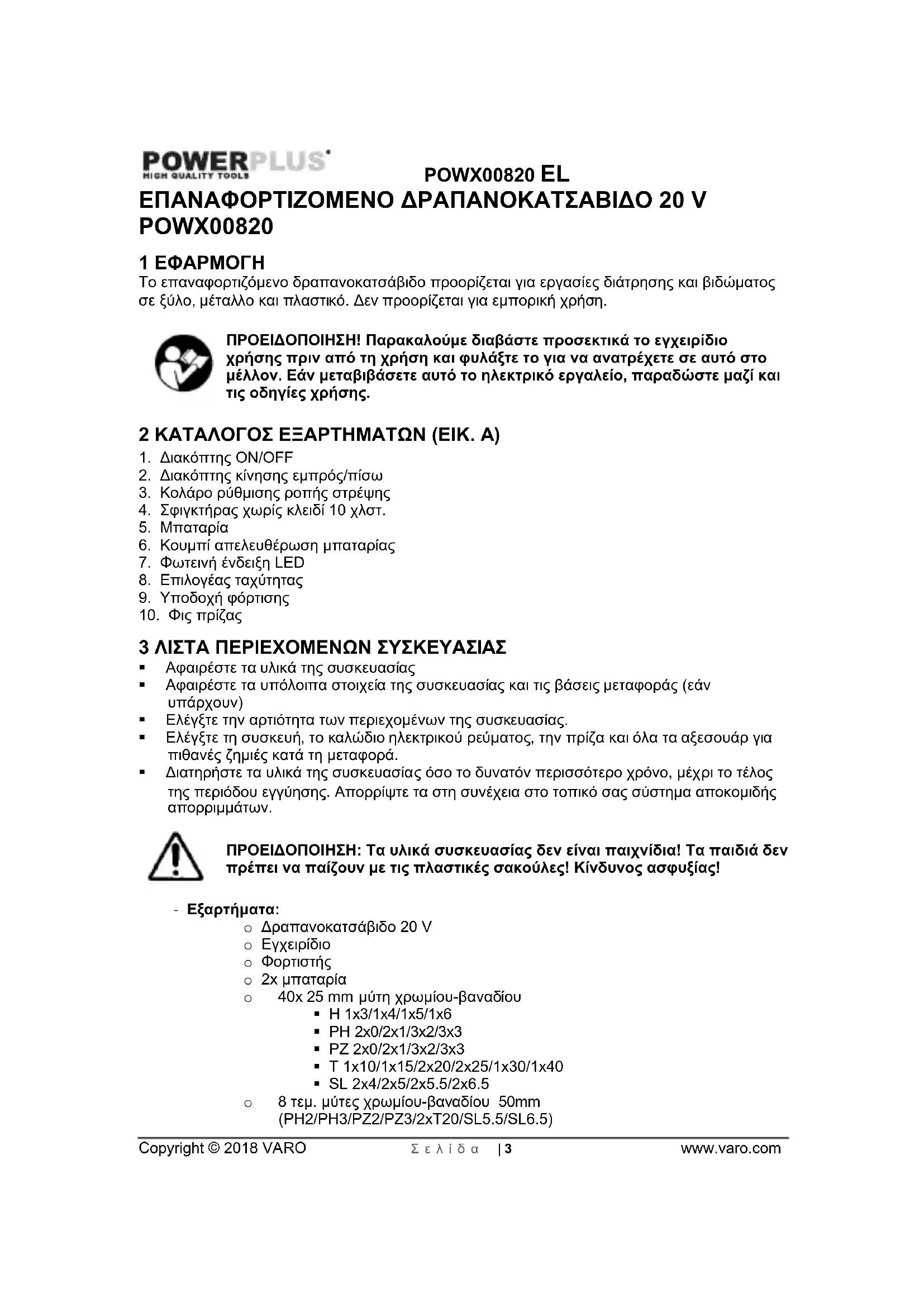

• 17 ΔΗΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ POWX00820 EL Copyright © 2018 VARO Σελίδα | 3 www.varo.com ΕΠΑΝΑΦΟΡΤΙΖΟΜΕΝΟ ΔΡΑΠΑΝΟΚΑΤΣΑΒΙΔΟ 20 V POWX00820 1 ΕΦΑΡΜΟΓΗ Το επαναφορτιζόμενο δραπανοκατσάβιδο προορίζεται για εργασίες διάτρησης και βιδώματος σε ξύλο, μέταλλο και πλαστικό. Δεν προορίζεται για εμπορική χρήση. ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Παρακαλούμε διαβάστε προσεκτικά το εγχειρίδιο χρήσης πριν από τη χρήση και φυλάξτε το για να ανατρέχετε σε αυτό στο μέλλον. Εάν μεταβιβάσετε αυτό το ηλεκτρικό εργαλείο, παραδώστε μαζί και τις οδηγίες χρήσης. 2 ΚΑΤΑΛΟΓΟΣ ΕΞΑΡΤΗΜΑΤΩΝ (ΕΙΚ. A) p. 12

2. Διακόπτης κίνησης εμπρός/πίσω

3. Κολάρο ρύθμισης ροπής στρέψης

4. Σφιγκτήρας χωρίς κλειδί 10 χλστ.

6. Κουμπί απελευθέρωση μπαταρίας

7. Φωτεινή ένδειξη LED

8. Επιλογέας ταχύτητας

3 ΛΙΣΤΑ ΠΕΡΙΕΧΟΜΕΝΩΝ ΣΥΣΚΕΥΑΣΙΑΣ Αφαιρέστε τα υλικά της συσκευασίας Αφαιρέστε τα υπόλοιπα στοιχεία της συσκευασίας και τις βάσεις μεταφοράς (εάν

Ελέγξτε την αρτιότητα των περιεχομένων της συσκευασίας. Ελέγξτε τη συσκευή, το καλώδιο ηλεκτρικού ρεύματος, την πρίζα και όλα τα αξεσουάρ για πιθανές ζημιές κατά τη μεταφορά. Διατηρήστε τα υλικά της συσκευασίας όσο το δυνατόν περισσότερο χρόνο, μέχρι το τέλος της περιόδου εγγύησης. Απορρίψτε τα στη συνέχεια στο τοπικό σας σύστημα αποκομιδής απορριμμάτων. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Τα υλικά συσκευασίας δεν είναι παιχνίδια! Τα παιδιά δεν πρέπει να παίζουν με τις πλαστικές σακούλες! Κίνδυνος ασφυξίας! - Εξαρτήματα: o Δραπανοκατσάβιδο 20 V o Εγχειρίδιο o Φορτιστής o 2x μπαταρία o 40x 25 mm μύτη χρωµίου-βαναδίου H 1x3/1x4/1x5/1x6 PH 2x0/2x1/3x2/3x3 PZ 2x0/2x1/3x2/3x3 T 1x10/1x15/2x20/2x25/1x30/1x40 SL 2x4/2x5/2x5.5/2x6.5 o 8 τεμ. μύτες χρωµίου-βαναδίου 50mm (PH2/PH3/PZ2/PZ3/2xT20/SL5.5/SL6.5)POWX00820 EL Copyright © 2018 VARO Σελίδα | 4 www.varo.com o 1 τεμ. μαγνητική υποδοχή μύτης χρωµίου-βαναδίου 60 mm o 1 τεμ. Φρέζα 12 χιλ o 4 τεμ. καρυδάκια 8/10/12/13 mm o 8 τεμ. τρυπάνια από ατσάλι υψηλής ταχύτητας (HSS): Μύτες τρυπανιού (3.0/3.5/4.0/4.5/5.0/5.5/6.0/6.5 mm) o 5 τεμ. τρυπάνια για πέτρα: Τρυπάνια ((4.0/5.0/6.0/8.0/10.0 mm) o 5 τεμ. ξυλοτρύπανα: Τρυπάνια (4.0/5.0/6.0/8.0/10.0 mm) o 2 τεμ. επίπεδα ξυλοτρύπανα: Τρυπάνια (16.0/20.0 mm) Αν κάποιο στοιχείο λείπει ή είναι κατεστραμμένο, επικοινωνήστε με τον προμηθευτή σας. 4 ΣΥΜΒΟΛΑ Σε αυτό το εγχειρίδιο ή/και το εργαλείο χρησιμοποιούνται τα εξής σύμβολα: Δηλώνει κίνδυνο προσωπικού τραυματισμού ή βλάβης στο

Διαβάστε το εγχειρίδιο πριν από τη χρήση. Υποχρεωτική χρήση προστατευτικών γυαλιών. Φορέστε γάντια. Σύμφωνα με τις βασικές απαιτήσεις των Ευρωπαϊκών Οδηγιών. 5 ΓΕΝΙΚΕΣ ΣΥΜΒΟΥΛΕΣ ΓΙΑ ΤΗΝ ΑΣΦΑΛΕΙΑ Διαβάστε όλες τις προειδοποιήσεις και οδηγίες. Η μη τήρηση των προειδοποιήσεων και οδηγιών μπορούν να αποτελέσουν αιτία ηλεκτροπληξίας, φωτιάς ή/και σοβαρών τραυματισμών. Ο όρος «ηλεκτρικό εργαλείο» που χρησιμοποιείται στις προειδοποιήσεις αναφέρεται σε ηλεκτρικά εργαλεία που λειτουργούν με τροφοδοσία ρεύματος (με καλώδιο τροφοδοσίας) ή με μπαταρία (ασύρματα).

Διατηρείτε το χώρο εργασίας σας καθαρό και τακτοποιημένο. Η αταξία και ο ελλιπής φωτισμός στο χώρο εργασίας μπορούν να προκαλέσουν ατυχήματα. Μην εργάζεστε με τη συσκευή σε περιβάλλον όπου υπάρχει κίνδυνος έκρηξης, στο οποίο υπάρχουν εύκαυστα υγρά, αέρια ή σκόνη. Τα ηλεκτρικά εργαλεία δημιουργούν σπινθήρες, τα που μπορούν να οδηγήσουν σε ανάφλεξη της σκόνης ή των ατμών. Κατά τη διάρκεια της χρήσης του ηλεκτρικού εργαλείου, φροντίστε ώστε να μην πλησιάζουν κοντά παιδιά και άλλα άτομα. Σε περίπτωση που αποσπαστεί η προσοχή σας, ενδέχεται να χάσετε τον έλεγχο της συσκευής.

5.2 Ηλεκτρική ασφάλειαPOWX00820 EL

Copyright © 2018 VARO Σελίδα | 5 www.varo.com Να ελέγχετε πάντα αν η ισχύς τροφοδοσίας αντιστοιχεί στην τάση που αναγράφεται στην πλάκα χαρακτηριστικών. Το φις του καλωδίου του ηλεκτρικού εργαλείου πρέπει να ταιριάζει στην αντίστοιχη πρίζα. Δεν επιτρέπεται με κανένα τρόπο η μετασκευή του φις. Μη χρησιμοποιείτε προσαρμοστικά φις στα γειωμένα ηλεκτρικά εργαλεία. Τα φις που δεν έχουν υποστεί τροποποιήσεις και οι κατάλληλες πρίζες μειώνουν τον κίνδυνο ηλεκτροπληξίας. Αποφεύγετε την επαφή του σώματός σας με γειωμένες επιφάνειες όπως σωλήνες, θερμαντικά σώματα (καλοριφέρ), κουζίνες και ψυγεία. Όταν το σώμα σας είναι γειωμένο, αυξάνεται ο κίνδυνος ηλεκτροπληξίας. Μην εκθέτετε το ηλεκτρικό εργαλείο στη βροχή ή την υγρασία. Η διείσδυση νερού στο ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίας. Μην κακομεταχειρίζεστε το καλώδιο. Μη χρησιμοποιήσετε ποτέ το καλώδιο για να μεταφέρετε, να τραβήξετε ή να αποσυνδέσετε το εργαλείο από την πρίζα. Κρατάτε το καλώδιο μακριά από υψηλές θερμοκρασίες, λάδια, κοφτερές ακμές η κινούμενα εξαρτήματα. Τυχόν χαλασμένα ή μπερδεμένα καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας. Όταν χρησιμοποιείτε το ηλεκτρικό εργαλείο σε εξωτερικούς χώρους, να χρησιμοποιείτε πάντοτε προεκτάσεις (μπαλαντέζες) που έχουν εγκριθεί για χρήση σε εξωτερικούς χώρους. Η χρήση προεκτάσεων εγκεκριμένων για εργασία σε εξωτερικούς χώρους μειώνει τον κίνδυνο ηλεκτροπληξίας. Αν είναι απαραίτητο να χρησιμοποιήσετε ένα ηλεκτρικό εργαλείο σε μέρος όπου υπάρχει υγρασία, η τροφοδοσία της συσκευής θα πρέπει να γίνει από σύστημα παραμένοντος ρεύματος (RCD). Η χρήση ενός συστήματος RCD μειώνει τον κίνδυνο ηλεκτροπληξίας.

5.3 Ατομική ασφάλεια

Να είστε προσεκτικοί. Να προσέχετε αυτό που κάνετε και να χρησιμοποιείτε την κοινή λογική στην εργασία σας με ένα ηλεκτρικό εργαλείο. Μη χειρίζεστε τη συσκευή, εάν είστε κουρασμένοι ή υπό την επήρεια ναρκωτικών, αλκοόλ ή φαρμάκων. Μία στιγμή απροσεξίας, κατά τη διάρκεια χρήσης της συσκευής, μπορεί να οδηγήσει σε σοβαρό τραυματισμό. Να χρησιμοποιείτε ατομικό προστατευτικό εξοπλισμό και να φοράτε πάντα προστατευτικά γυαλιά. Η χρήση ατομικού προστατευτικού εξοπλισμού, όπως αναπνευστική μάσκα, παπούτσια με αντιολισθητικές σόλες, κράνος ή ωτασπίδες, ανάλογα με τον τύπο και την εφαρμογή του ηλεκτρικού εργαλείου, ελαττώνει τον κίνδυνο τραυματισμών. Αποτρέπετε το ενδεχόμενο τυχαίας ενεργοποίησης της συσκευής. Βεβαιωθείτε ότι ο διακόπτης βρίσκεται στη θέση OFF (0), πριν συνδέσετε το φις στην πρίζα. Εάν, κατά τη μεταφορά της συσκευής, έχετε το δάχτυλό σας πάνω στο διακόπτη ή η συσκευή είναι ενεργοποιημένη όταν συνδεθεί στην πρίζα, μπορεί να προκληθεί ατύχημα. Πριν θέσετε σε λειτουργία τη συσκευή, απομακρύνετε τα ασφαλιστικά και ρυθμιστικά εργαλεία. Ένα εργαλείο ή κλειδί ασφάλισης, το οποίο βρίσκεται σε ένα περιστρεφόμενο εξάρτημα της συσκευής, μπορεί να οδηγήσει σε τραυματισμό. Μην υπερεκτιμάτε τις δυνατότητές σας. Πατάτε σταθερά κάτω και διατηρείτε πάντα την ισορροπία σας. Έτσι θα μπορείτε να ελέγχετε καλύτερα τη συσκευή, σε περίπτωση μη αναμενόμενης κατάστασης. Φοράτε κατάλληλα ρούχα. Μην φοράτε φαρδιά ρούχα ή κοσμήματα. Προσέχετε ώστε τα μαλλιά, τα ρούχα και τα γάντια σας να μην πλησιάζουν σε κινούμενα μέρη. Υπάρχει κίνδυνος για τα φαρδιά ρούχα, τα κοσμήματα ή τα μακριά μαλλιά, να πιαστούν στα κινούμενα μέρη. Εάν υπάρχει τοποθετημένη διάταξη αναρρόφησης ή συλλογής της σκόνης, βεβαιωθείτε ότι αυτή είναι συνδεδεμένη και ότι χρησιμοποιείται σωστά. Η χρήση τέτοιων διατάξεων μειώνει τον κίνδυνο που προκαλείται από την σκόνη.

5.4 Προσεκτικός χειρισμός και χρήση των ηλεκτρικών εργαλείωνPOWX00820 EL

Copyright © 2018 VARO Σελίδα | 6 www.varo.com Μην ασκείτε υπερβολικό φορτίο στη συσκευή. Χρησιμοποιείτε το κατάλληλο ηλεκτρικό εργαλείο ανάλογα με την εργασία σας. Χρησιμοποιώντας το κατάλληλο ηλεκτρικό εργαλείο εργάζεστε καλύτερα και με μεγαλύτερη ασφάλεια, στην καθορισμένη περιοχή απόδοσης. Μη χρησιμοποιείτε ηλεκτρικά εργαλεία των οποίων ο διακόπτης είναι ελαττωματικός. Ένα ηλεκτρικό εργαλείοπου δεν μπορεί να ενεργοποιηθεί ή να απενεργοποιηθεί από το διακόπτη είναι επικίνδυνο και πρέπει να επισκευαστεί. Πριν πραγματοποιήσετε ρυθμίσεις, πριν αλλάξετε αξεσουάρ ή αποθέσετε τη συσκευή, αποσυνδέσετε το φις από την πρίζα. Αυτά τα προληπτικά μέτρα αποτρέπουν την τυχαία έναρξη ενεργοποίηση της συσκευής. Φυλάσσετε τα ηλεκτρικά εργαλεία που δεν χρησιμοποιείτε, σε χώρους στους οποίους δεν έχουν πρόσβαση παιδιά. Μην επιτρέπετε τη χρήση της συσκευής από άτομα που δεν είναι εξοικειωμένα με αυτήν ή που δεν έχουν διαβάσει τις οδηγίες. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα, όταν χρησιμοποιούνται από άτομα που δεν έχουν σχετική εμπειρία. Φροντίζετε τη συσκευή με προσοχή. Ελέγχετε εάν τα κινούμενα μέρη λειτουργούν χωρίς πρόβλημα και δεν μπλοκάρονται, εάν υπάρχουν εξαρτήματα σπασμένα ή με ζημιές, τα οποία επηρεάζουν τη λειτουργία της συσκευής. Φροντίστε για την επισκευή τυχόν εξαρτημάτων που έχουν υποστεί ζημιά, πριν χρησιμοποιήσετε τη συσκευή. Η ελλιπής συντήρηση ηλεκτρικών εργαλείων αποτελεί αιτία για πολλά ατυχήματα. Διατηρείτε τα εργαλεία κοπής αιχμηρά και καθαρά. Εάν τα εργαλεία κοπής συντηρούνται σωστά και έχουν αιχμηρές λεπίδες, μπλοκάρονται λιγότερο και λειτουργούν πιο εύκολα. Χρησιμοποιείτε τα ηλεκτρικά εργαλεία, αξεσουάρ, ένθετα εξαρτήματα, κλπ. σύμφωνα με τις παρούσες οδηγίες και σύμφωνα με τις προδιαγραφές αυτού του ειδικού τύπου συσκευής. Θα πρέπει να λαμβάνετε υπόψη τις συνθήκες εργασίας και την εκτελούμενη ενέργεια. Η χρήση των ηλεκτρικών εργαλείων για άλλο σκοπό, εκτός του προοριζόμενου, μπορεί να οδηγήσει σε επικίνδυνες καταστάσεις.

Φροντίστε ώστε η συσκευή σας να επισκευάζεται μόνο από εξειδικευμένο τεχνικό προσωπικό και μόνο με γνήσια ανταλλακτικά. Έτσι θα διασφαλίζεται η διατήρηση της ασφαλούς λειτουργίας της συσκευής. 6 ΕΙΔΙΚΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ Φοράτε ωτοασπίδες όταν κάνετε κρουστική διάτρηση. Η έκθεση στον θόρυβο μπορεί να προκαλέσει απώλεια της ακοής. Χρησιμοποιείτε τη βοηθητική λαβή ή τις λαβές, αν παρέχονται με το εργαλείο. Η απώλεια του ελέγχου μπορεί να οδηγήσει σε τραυματισμό. Κρατάτε το ηλεκτρικό εργαλείο από τις μονωμένες επιφάνειες πιασίματος, όταν εκτελείτε μια εργασία κατά την οποία το εξάρτημα κοπής μπορεί να έρθει σε επαφή με κρυμμένη καλωδίωση. Αν το εξάρτημα κοπής έρθει σε επαφή με ηλεκτροφόρο καλώδιο, τα εκτεθειμένα μεταλλικά τμήματα μπορεί να καταστούν ηλεκτροφόρα και να προκαλέσουν ηλεκτροπληξία στον χειριστή. 7 ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ ΣΧΕΤΙΚΑ ΜΕ ΗΛΕΚΤΡΙΚΑ

Κρατάτε το ηλεκτρικό εργαλείο από τις μονωμένες επιφάνειες πιασίματος, όταν εκτελείτε μια εργασία κατά την οποία ένας συνδετήρας μπορεί να έρθει σε επαφή με κρυμμένη καλωδίωση. Αν ένας συνδετήρας έρθει σε επαφή με ηλεκτροφόρο καλώδιο, μπορεί να καταστήσει ηλεκτροφόρα και τα μεταλλικά τμήματα και να προκαλέσει ηλεκτροπληξία στον χειριστή. Ειδικές Οδηγίες Ασφαλείας για Πακέτα Μπαταρίας και Φορτιστές Σε περίπτωση που, κάτω από ακραίες συνθήκες, διαφύγει ηλεκτρολύτης από την μπαταρία, είναι βασικό να αποφύγετε την επαφή με το δέρμα. Αν ο ηλεκτρολύτης έρθει πράγματι σε επαφή με το δέρμα σας, ξεπλύνετέ το με νερό. Σε περίπτωση που ο ηλεκτρολύτης έρθει σε επαφή με τα μάτια σας, είναι βασικό να συμβουλευτείτε γιατρό.POWX00820 EL Copyright © 2018 VARO Σελίδα | 7 www.varo.com Αυτό το μηχάνημα δεν προορίζεται για χρήση από άτομα (μεταξύ των οποίων και παιδιά) με μειωμένες σωματικές, αισθητηριακές ή νοητικές ικανότητες, ή άτομα που δεν έχουν εμπειρία ή/και γνώση του μηχανήματος, εκτός αν επιβλέπονται ή έχουν εκπαιδευτεί στη χρήση του μηχανήματος από ένα άτομο που είναι υπεύθυνο για την ασφάλειά τους. Τα παιδιά θα πρέπει να επιβλέπονται ώστε να εξασφαλιστεί ότι δεν θα παίξουν με το

Πριν από τη χρήση του φορτιστή και του πακέτου της μπαταρίας, διαβάστε προσεκτικά το εγχειρίδιο οδηγιών σχετικά με αυτά. Κατά τη διάρκεια της διαδικασίας φόρτισης, το ρεύμα που χρησιμοποιείται πρέπει να αντιστοιχεί στο ρεύμα του φορτιστή της μπαταρίας. Στο μέρος της φόρτισης δεν πρέπει να υπάρχει υγρασία, να βρέχει ή να πέφτει νερό με οποιονδήποτε τρόπο. Η θερμοκρασία του περιβάλλοντος δεν πρέπει να υπερβαίνει τους 40 °C. Μην εκθέτετε ποτέ το μηχάνημα στο άμεσο φως του ήλιου. Το πακέτα μπαταρίας που είναι ελαττωματικά ή έχουν καταστραφεί ή δεν μπορούν πλέον να επαναφορτιστούν, πρέπει να απορρίπτονται ως επικίνδυνα απόβλητα. Απορρίπτετέ τα στα ειδικά σημεία συλλογής. Μη βλάπτετε ποτέ το περιβάλλον μας. Μην πετάτε άχρηστα πακέτα μπαταριών στα οικιακά απόβλητα, τη φωτιά ή το νερό. Αν ένα ηλεκτρικό καλώδιο καταστραφεί, πρέπει να αντικατασταθεί μόνο από τον προμηθευτή ή το εργαστήριό του επισκευών. Δίνετε το εργαλείο για επισκευή μόνο σε εξουσιοδοτημένο ειδικό τεχνικό. Χρησιμοποιείτε μόνο αυθεντικά πακέτα μπαταρίας του κατασκευαστή. Διατηρείτε πάντα την επιφάνεια του φορτιστή χωρίς σκόνη και βρωμιές. Βάλτε το πακέτο μπαταρίας μέσα στον φορτιστή. Ακολουθείτε τις οδηγίες που παρέχονται σχετικά με την πολικότητα. Αφαιρείτε πάντα το πακέτο μπαταρίας πριν να κάνετε κάποια εργασία πάνω στο

Όταν το πακέτο μπαταρίας είναι έξω από το δράπανο, καλύπτετε τις επαφές για να αποφύγετε το βραχυκύκλωμα (π.χ. από την επαφή με εργαλεία) Μην πετάτε μπαταρίες στο νερό ή τη φωτιά. Κίνδυνος έκρηξης! Προστατεύετε το πακέτο της μπαταρίας από τα χτυπήματα, και μην το ανοίξετε. Μην αφήσετε ποτέ την μπαταρία να αποφορτιστεί τελείως και επαναφορτίζετέ την αν δεν έχει χρησιμοποιηθεί για μεγάλο χρονικό διάστημα.

7.1 Υπολειπόμενοι κίνδυνοι

Ακόμη και όταν το εργαλείο χρησιμοποιείται όπως συνιστάται, δεν είναι δυνατόν να εξαλειφθούν όλοι οι παράγοντες υπολειπόμενων κινδύνων. Λόγω της κατασκευής και του σχεδιασμού του εργαλείου, μπορεί να προκύψουν οι παρακάτω κίνδυνοι: Βλάβη στους πνεύμονες αν δεν χρησιμοποιηθεί μια αποτελεσματική μάσκα σκόνης. Βλάβη στην ακοή αν δεν χρησιμοποιηθούν ωτοασπίδες. Προβλήματα στην υγεία ως αποτέλεσμα των κραδασμών αν το ηλεκτρικό εργαλείο χρησιμοποιείται για παρατεταμένο συνεχόμενο διάστημα ή αν δεν έχει χρησιμοποιηθεί ή/και συντηρηθεί σωστά. ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Αυτό το μηχάνημα παράγει ηλεκτρομαγνητικό πεδίο κατά τη διάρκεια της λειτουργίας. Υπό ορισμένες συνθήκες, αυτό το πεδίο μπορεί να επηρεάσει ενεργά ή παθητικά ιατρικά εμφυτεύματα. Για να μειωθεί ο κίνδυνος σοβαρού ή μοιραίου τραυματισμού, συνιστούμε στα άτομα με ιατρικά εμφυτεύματα να συμβουλευτούν τον γιατρό τους και τον κατασκευαστή του ιατρικού εμφυτεύματος πριν να χρησιμοποιήσουν αυτό το μηχάνημα.POWX00820 EL Copyright © 2018 VARO Σελίδα | 8 www.varo.com 8 ΛΕΙΤΟΥΡΓΙΑ

8.1 Φόρτιση της μπαταρίας (Εικ. 1)

Η μπαταρία (5) πρέπει να φορτιστεί πριν την πρώτη χρήση. Μόνο μετά από αρκετούς κύκλους φόρτισης και αποφόρτισης θα φτάσει η μπαταρία στην πλήρη χωρητικότητά της. Χρησιμοποιείτε μόνο το παρεχόμενο φις (10) για την φόρτιση της μπαταρίας. Η φόρτιση της μπαταρίας θα πρέπει να γίνεται σε θερμοκρασίες περιβάλλοντος 10° - 40°

Τοποθετήστε το φις (10) σε πρίζα εναλλασσόμενου ρεύματος τάσης 230 V. Η αποσυναρμολόγηση της μπαταρίας (5) δεν επιτρέπεται για κανένα λόγο. Για να αφαιρέσετε την μπαταρία, πιέστε το κουμπί απασφάλισης της μπαταρίας (6), στο επάνω μέρος της θέσης μπαταρίας και βγάλτε την (5). Συνδέστε το βύσμα του φορτιστή στην υποδοχή φόρτισης (9) της μπαταρίας. Μια κόκκινη φωτεινή ένδειξη θα ανάψει μόλις η μπαταρία συνδεθεί με τον φορτιστή και θα ξεκινήσει η φόρτιση. Η μπαταρία είναι εντελώς φορτισμένη και έτοιμη γα χρήση μόλις ανάψει η πράσινη φωτεινή ένδειξη και ΣΒΗΣΕΙ η κόκκινη – μετά από περίπου 3-5 ώρες φόρτισης. Τυχόν ελαττωματικές ή χρησιμοποιημένες μπαταρίες θα πρέπει να απορρίπτονται σε κατάλληλο χώρο και δεν θα πρέπει να φυλάσσονται εντός της οικίας.

8.2 Τοποθέτηση και αφαίρεση μιας κεφαλής διάτρησης ή βιδώματος (Εικ. 2)

Αυτό το εργαλείο είναι εφοδιασμένο με σφιγκτήρα χωρίς κλειδί. Ανοίξτε τον σφιγκτήρα γυρίζοντας το κολάρο. Βάλτε την κεφαλή διάτρησης ή βιδώματος μέσα στον σφιγκτήρα. Κλείστε τον σφιγκτήρα, σφίγγοντας γερά το κολάρο με το ένα χέρι, ενώ κρατάτε το πίσω μέρος τού σφιγκτήρα με το άλλο χέρι. Για να αφαιρέσετε μια κεφαλή διάτρησης ή βιδώματος, εκτελέστε την ίδια διαδικασία αντίστροφα. Πριν τοποθετήσετε ή αφαιρέσετε μια κεφαλή διάτρησης ή βιδώματος, αφαιρείτε πάντα την μπαταρία από το μηχάνημα.

8.3 Διακόπτης κίνησης εμπρός/πίσω

Πιέστε τον διακόπτη κίνησης εμπρός/πίσω (2) από τη δεξιά πλευρά προς τη δεξιά για να ανοίξετε μια τρύπα ή να σφίξετε μια βίδα. Πιέστε τον διακόπτη κίνησης εμπρός/πίσω (2) από την αριστερή πλευρά προς την αριστερή για ξεβιδώσετε μια βίδα. Περιμένετε πάντα να σταματήσει τελείως το μοτέρ πριν αλλάξετε κατεύθυνση περιστροφής.

8.4 Ρύθμιση της ροπής στρέψης

Αυτό το μηχάνημα είναι εφοδιασμένο με ρυθμιζόμενη σύζευξη (18+1 θέσεις) τον καθορισμό ορίου της ροπής στρέψης όταν σφίγγετε βίδες. Γυρίστε το κολάρο ρύθμισης (3) προς τα δεξιά για να μειώσετε τη ροπή στρέψης και προς τα αριστερά για να την αυξήσετε. Η σωστή ρύθμιση εξαρτάται από τον τύπο και το μέγεθος της βίδας και του υλικού εργασίας. Σε περίπτωση αμφιβολίας, ξεκινήστε από τη χαμηλότερη θέση και αυξήστε τη ροπή στρέψης μέχρι να πετύχετε το επιθυμητό αποτέλεσμα. Για τη διάτρηση, γυρίστε το κολάρο ρύθμισης τελείως προς τα αριστερά (προς το σύμβολο της διάτρησης).

8.5 Ξεκίνημα και σταμάτημα

Για να θέσετε το μηχάνημα σε λειτουργία, πιέστε τον διακόπτη ON/OFF (1).POWX00820 EL Copyright © 2018 VARO Σελίδα | 9 www.varo.com Για να διακόψετε τη λειτουργία του μηχανήματος, απελευθερώστε τον διακόπτη ON/OFF.

8.6 Μεταβλητή ταχύτητα

Ασκώντας μεγαλύτερη πίεση στον διακόπτη λειτουργίας, αυξάνετε την ταχύτητα. Ασκώντας μικρότερη πίεση στον διακόπτη λειτουργίας, μειώνετε την ταχύτητα.

8.7 Επιλογή χαμηλότερης/υψηλότερης ταχύτητας

Χαμηλότερη ταχύτητα: Θέστε το κουμπί αλλαγής ταχύτητας στη θέση “1”. Υψηλότερη ταχύτητα: Θέστε το κουμπί αλλαγής ταχύτητας στη θέση “2”. 9 ΚΑΘΑΡΙΣΜΟΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗ Προσοχή! Πριν εκτελέσετε οποιαδήποτε εργασία πάνω στο εργαλείο, βγάλτε το από την πρίζα.

Διατηρείτε τις σχισμές εξαερισμού καθαρές για να αποφύγετε την υπερθέρμανση του

Καθαρίζετε τακτικά το περίβλημα του μηχανήματος με μαλακό πανί, κατά προτίμηση μετά από κάθε χρήση. Διατηρείτε τις σχισμές εξαερισμού καθαρές από σκόνη και βρωμιές. Αν η βρωμιά δε βγαίνει, χρησιμοποιήστε ένα μαλακό πανί βρεγμένο σε σαπουνόνερο. Μη χρησιμοποιήσετε ποτέ διαλυτικά, όπως βενζίνη, οινόπνευμα, αμμωνία κλπ., γιατί αυτά μπορούν να καταστρέψουν το πλαστικά μέρη. 10 ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ

POWX00820 Ονομαστική τάση 20 V Ταχύτητα περιστροφής, 0-400/0-1400 min

Θέσεις ροπής στρέψης 18+1 Μέγ. ικανότητα διάτρησης σε ατσάλι 10 mm Μέγ. ικανότητα διάτρησης σε ξύλο 20 mm Χρόνος φόρτισης 3/5 ώρες Ισχύς μπαταρίας 1500 mAh Τύπος μπαταρίας Ιόντων λιθίου (Li-ion) Μέγ. ροπή στρέψης 35Nm

Σφιγκτήρας χωρίς κλειδί 11 ΘΟΡΥΒΟΣ Τιμές εκπομπής θορύβου μετρημένες σύμφωνα με το σχετικό πρότυπο. (K=3) Στάθμη ηχητικής πίεσης LpA 87,6 dB(A) Στάθμη ηχητικής ισχύος LwA 98,6 dB(A) ΠΡΟΣΟΧΗ! Φοράτε ωτοασπίδες όταν η ηχητική πίεση είναι πάνω από 85 dB(A). aw (Κραδασμοί) 1,29 8 m/s² K = 1,5 m/s²POWX00820 EL Copyright © 2018 VARO Σελίδα | 10 www.varo.com 12 ΤΜΗΜΑ ΣΕΡΒΙΣ Τυχόν ελαττωματικοί διακόπτες θα πρέπει να αντικαθίστανται από το τμήμα εξυπηρέτησης πελατών της εταιρείας μας. Εάν το καλώδιο σύνδεσης (ή το φις) έχει υποστεί ζημιά, θα πρέπει να αντικατασταθεί με κατάλληλο καλώδιο, το οποίο διατίθεται από το τμήμα εξυπηρέτησης πελατών της εταιρείας μας. Η αντικατάσταση του καλωδίου σύνδεσης θα πρέπει να πραγματοποιείται μόνο από το τμήμα εξυπηρέτησης πελατών της εταιρείας μας (δείτε τελευταία σελίδα) ή από εξειδικευμένο ηλεκτρολόγο. 13 ΑΠΟΘΗΚΕΥΣΗ Καθαρίστε καλά το εργαλείο και τα εξαρτήματά του. Αποθηκεύστε το μακριά από τα παιδιά, σε μια σταθερή και ασφαλή θέση, σε ψυχρό και στεγνό χώρο, και αποφύγετε τις υπερβολικά υψηλές και υπερβολικά χαμηλές θερμοκρασίες. Προστατεύετε το από απευθείας έκθεση στο φως του ήλιου. Διατηρήστε το στο σκοτάδι, εάν είναι δυνατόν. Μην το κρατάτε σε πλαστικές τσάντες και αποφύγετε τη συσσώρευση υγρασίας. 14 ΕΓΓΥΗΣΗ Αυτό το προϊόν έχει εγγύηση σύμφωνα με τους νόμιμους κανονισμούς για περίοδο 36 μηνών που ισχύει από την ημερομηνία αγοράς του πρώτου χρήστη. Αυτή η εγγύηση καλύπτει όλα τα ελαττώματα υλικών και κατασκευής. Δεν συμπεριλαμβάνει μπαταρίες, φορτιστές, ελαττωματικά εξαρτήματα που υπόκεινται σε φυσιολογική φθορά, όπως ρουλεμάν, καρβουνάκια, καλώδια και φις, ή αξεσουάρ όπως τρυπάνια, μύτες τρυπανιών, πριονόλαμες, κλπ., ζημιές ή ελαττώματα που προκύπτουν από κακή χρήση, ατυχήματα ή τροποποιήσεις, ούτε έξοδα μεταφοράς. Ζημιές ή/και ελαττώματα που προκύπτουν από κακή χρήση, επίσης δεν εμπίπτουν στους όρους αυτής της εγγύησης. Επίσης αποποιούμεθα κάθε ευθύνη για οποιονδήποτε σωματικό τραυματισμό προκληθεί από κακή χρήση του εργαλείου. Οι επισκευές πρέπει να γίνονται μόνο από εξουσιοδοτημένο κέντρο εξυπηρέτησης πελατών για εργαλεία Powerplus. Για περισσότερες πληροφορίες, μπορείτε πάντα να καλέσετε τον αριθμό 00 32 3 292 92

Οποιαδήποτε μεταφορικά έξοδα θα επιβαρύνουν πάντα τον πελάτη, εκτός αν έχει συμφωνηθεί διαφορετικά γραπτώς. Εντούτοις, δεν μπορεί να εγερθεί καμία αξίωση εγγύησης αν η ζημιά του μηχανήματος είναι αποτέλεσμα παραμελημένης συντήρησης ή υπερφόρτωσης. Αποκλείεται κατηγορηματικά από την εγγύηση οποιαδήποτε ζημιά προκύψει από εισχώρηση υγρού, διείσδυση υπερβολικής ποσότητας σκόνης, εσκεμμένη ζημιά (σκόπιμα ή από μεγάλη απερισκεψία), ακατάλληλη χρήση (χρήση για σκοπούς για τους οποίους η συσκευή δεν είναι κατάλληλη), αδέξια χρήση (π.χ. αμέλεια τήρησης των οδηγιών που δίνονται στο εγχειρίδιο), ανεπιτήδεια συναρμολόγηση, πλήξη από κεραυνό, σφάλμα τάσης δικτύου ρεύματος. Αυτή η λίστα δεν είναι περιοριστική. Η αποδοχή αξιώσεων εγγύησης δεν μπορεί ποτέ να οδηγήσει σε παράταση της περιόδου εγγύησης ούτε σε έναρξη νέας περιόδου εγγύησης στην περίπτωση αντικατάστασης μιας

Οι συσκευές ή τα εξαρτήματα που αντικαθίστανται βάσει εγγύησης, περιέρχονται στην κατοχή της Varo NV. Διατηρούμε το δικαίωμα να απορρίψουμε κάθε αξίωση όπου δεν είναι δυνατή η επιβεβαίωση της αγοράς ή δεν είναι σαφές εάν το προϊόν έχει συντηρηθεί σωστά. (Καθαρές οπές αερισμού, τακτική συντήρηση στα καρβουνάκια, κλπ.)POWX00820 EL Copyright © 2018 VARO Σελίδα | 11 www.varo.com Πρέπει να κρατήσετε την απόδειξη αγοράς ως τεκμήριο της ημερομηνίας αγοράς του

Το μηχάνημά σας πρέπει να επιστραφεί στον προμηθευτή σας μη αποσυναρμολογημένο και σε αποδεκτά καθαρή κατάσταση, (μέσα στην αρχική του πλαστική συσκευασία, αν ισχύει για το προϊόν), συνοδευόμενο από την απόδειξη αγοράς. Πρέπει να φορτίζετε το εργαλείο σας τουλάχιστον 1 φορά τον μήνα για να εξασφαλίσετε τη βέλτιστη λειτουργία του. 15 ΠΕΡΙΒΑΛΛΟΝ Εάν η συσκευή σας πρέπει να αντικατασταθεί μετά από παρατεταμένη χρήση, μην την πετάξετε στα οικιακά απορρίμματα αλλά απορρίψτε την με ασφαλή για το περιβάλλον τρόπο. Τα απορρίμματα που παράγονται από τα ηλεκτρικά μηχανήματα δεν μπορούμε να τα επεξεργαστούμε όπως τα οικιακά απορρίμματα. Προνοήστε για την ανακύκλωση εκεί όπου είναι διαθέσιμες οι κατάλληλες εγκαταστάσεις. Συμβουλευθείτε τους τοπικούς φορείς ή τον αντιπρόσωπο για συμβουλές σχετικά με τη συλλογή και την

16 ΣΥΓΚΡΟΤΗΜΑ ΜΠΑΤΑΡΙΩΝ Αυτό το προϊόν περιέχει ιόντα λιθίου. Για τη διατήρηση των φυσικών πόρων, ανακυκλώνετε ή απορρίπτετε τις μπαταρίες δεόντως. Οι τοπικοί, κρατικοί ή ομοσπονδιακοί νόμοι μπορεί να απαγορεύουν την απόρριψη των μπαταριών ιόντων λιθίου σε κοινούς κάδους απορριμμάτων. Συμβουλευτείτε τις τοπικές αρχές διαχείρισης απορριμμάτων για να μάθετε αν υπάρχουν διαθέσιμες επιλογές ανακύκλωσης ή/και απόρριψης."POWX00820 EL Copyright © 2018 VARO Σελίδα | 12 www.varo.com 17 ΔΗΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ Η VARO N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, δηλώνει ότι το κάτωθι προϊόν: ΕΠΑΝΑΦΟΡΤΙΖΟΜΕΝΟ ΔΡΑΠΑΝΟΚΑΤΣΑΒΙΔΟ εμπορικό σήμα: POWERplus μοντέλο: POWX00820 είναι σύμφωνο με τις βασικές απαιτήσεις και άλλες σχετικές διατάξεις των εφαρμοστέων Ευρωπαϊκών Οδηγιών, με βάση την εφαρμογή των ευρωπαϊκών εναρμονισμένων προτύπων. Οποιαδήποτε άνευ αδείας τροποποίηση της συσκευής καθιστά άκυρη αυτή τη δήλωση. Ευρωπαϊκές Οδηγίες (συμπεριλαμβάνοντας, κατά περίπτωση, τις τροποποιήσεις τους έως την ημερομηνία υπογραφής): 2011/65/EU 2006/42/EC 2014/30/EU Ευρωπαϊκά εναρμονισμένα πρότυπα (συμπεριλαμβάνοντας, κατά περίπτωση, τις τροποποιήσεις τους έως την ημερομηνία υπογραφής): EN60745-1: 2009 EN60745-2-1: 2010 EN55014-1: 2006 EN55014-2 : 2015 Θεματοφύλακας της Τεχνικής Τεκμηρίωσης: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V. Ο κάτωθι υπογεγραμμένος ενεργεί εξ ονόματος του Γενικού Διευθυντή της εταιρείας,
