MANUALE UTENTE Ottawa EDILKAMIN

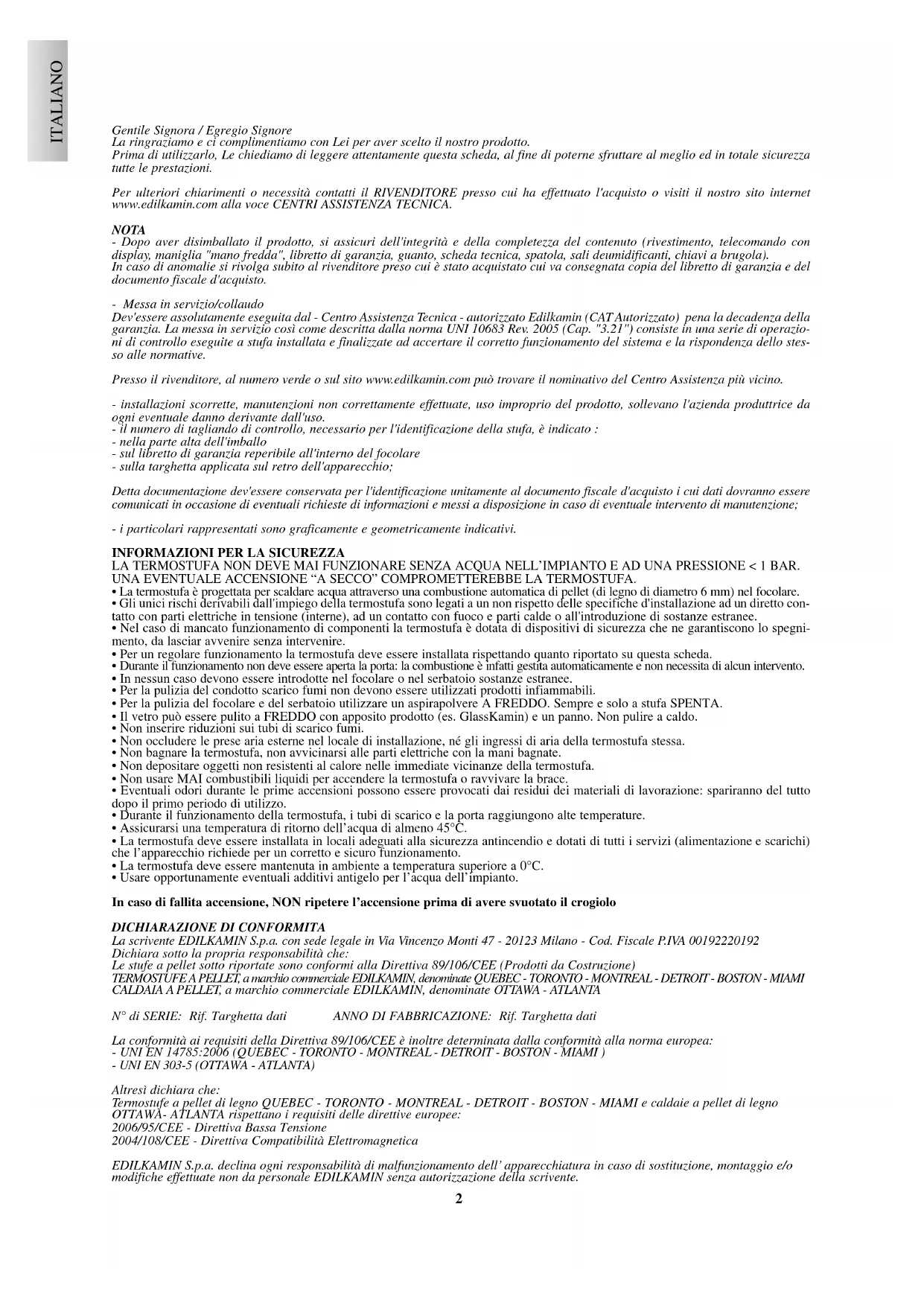

La ringraziamo e ci complimentiamo con Lei per aver scelto il nostro prodotto.

Prima di utilizzarlo, Le chiediamo di leggere attentamente questa scheda, al fine di poterne sfruttare al meglio ed in totale sicurezza tutte le prestazioni.

Per ulteriori chiarimenti o necessità contatti il RIVENDITORE presso cui ha effettuato l'acquisto o visiti il nostro sito internet www.edilkamin.com alla voce CENTRI ASSISTENZA TECNICA.

NOTA

- Dopo aver disimballato il prodotto, si assicuri dell'integrità e della completezza del contenuto (rivestimento, telecomando con display, maniglia "mano fredda", libretto di garanzia, quanto, scheda tecnica, spatola, sali deumidificanti, chiavi a brugola). In caso di anomalie si rivolga subito al rivenditore preso cui è stato acquistato cui va consegnata copia del libretto di garanzia e del documento fiscale d'acquisto.

- Messa in servizio/collaudo

Dev'essere assolutamente eseguita dal - Centro Assistenza Tecnica - autorizzato Edilkamin (CAT Autorizzato) pena la decadenza della garanzia. La messa in servizio così come descritta dalla norma UNI 10683 Rev. 2005 (Cap. "3.21") consiste in una serie di operazioni di controllo eseguite a stufa installata e finalizzate ad accertare il corretto funzionamento del sistema e la rispondenza dello stesso alle normative.

Presso il rivenditore, al numero verde o sul sito www.edilkamin.com può trovare il nominativo del Centro Assistenza più vicino.

• installazioni scorrette, manutenzioni non correttamente effettuate, uso improprio del prodotto, sollevano l'azienda produttrice da ogni eventuale danno derivante dall'uso.
• il numero di tagliando di controllo, necessario per l'identificazione della stufa, è indicato :
• nella parte alta dell'imballo
• sul libretto di garanzia reperibile all'interno del focolare
• sulla targhetta applicata sul retro dell'apparecchio;

Detta documentazione dev'essere conservata per l'identificazione unitamente al documento fiscale d'acquisto i cui dati dovranno essere comunicati in occasione di eventuali richieste di informazioni e messi a disposizione in caso di eventuale intervento di manutenzione;

- i particolari rappresentati sono graficamente e geometricamente indicativi.

INFORMAZIONI PER LA SICUREZZA

LA TERMOSTUFA NON DEVE MAI FUNZIONARE SENZA ACQUA NELL'IMPIANTO E AD UNA PRESSIONE < 1 BAR. UNA EVENTUALE ACCENSIONE "A SECCO" COMPROMETTEREBBE LA TERMOSTUFA.

- La termostufa è progettata per scaldare acqua attraverso una combustione automatica di pellet (di legno di diametro 6 mm) nel focolare.

- Gli unici rischi derivabili dall'impiego della termostufa sono legati a un non rispetto delle specifiche d'installazione ad un diretto contatto con parti elettriche in tensione (interne), ad un contatto con fuoco e parti calde o all'introduzione di sostanze estranee.

- Nel caso di mancato funzionamento di componenti la termostufa è dotata di dispositivi di sicurezza che ne garantiscono lo spegnimento, da lasciar avvenire senza intervenire.

- Per un regolare funzionamento la termostufa deve essere installata rispettando quanto riportato su questa scheda.

- Durante il funzionamento non deve essere aperta la porta: la combustione è infatti gestita automaticamente è non necessita di alcun intervento.

- In nessun caso devono essere introdotte nel focolare o nel serbatoio sostanze estranee.

- Per la pulizia del condotto scarico fumi non devono essere utilizzati prodotti infiammabili.

- Per la pulizia del focolare e del serbatoio utilizzare un aspirapolvere A FREDDO. Sempre e solo a stufa SPENTA.

- Il vetro può essere pulito a FREDDO con apposito prodotto (es. GlassKamin) e un panno. Non pulire a caldo.

- Non inserire riduzioni sui tubi di scarico fumi.

- Non occludere le prese aria esterne nel locale di installazione, né gli ingressi di aria della termostufa stessa.

- Non bagnare la termostufa, non avvicinarsi alle parti clettriche con la mani bagnate.

- Non depositare oggetti non resistenti al calore nelle immediate vicinanze della termostufa.

- Non usare MAI combustibili liquidi per accendere la termostufa o ravvivare la brace.

- Eventuali odori durante le prime accensioni possono essere provocati dai residui dei materiali di lavorazione: spariranno del tutto dopo il primo periodo di utilizzo.

- Durante il funzionamento della termostufa, i tubi di scarico e la porta raggiungono alte temperature.

- Assicurarsi una temperatura di ritorno dell'acqua di almeno 45°C.

- La termostufa deve essere installata in locali adeguati alla sicurezza antincendio e dotati di tutti i servizi (alimentazione e scarichi) che l'apparecchio richiede per un corretto e sicuro funzionamento.

- La termostufa deve essere mantenuta in ambiente a temperatura superiore a 0°C.

- Usare opportunamente eventuali additivi antigelo per l'acqua dell'impianto.

In caso di fallita accensione, NON ripetere l'accensione prima di avere svuotato il crogiolo

DICHIARAZIONE DI CONFORMITA

La scrivente EDILKAMIN S.p.a. con sede legale in Via Vincenzo Monti 47 - 20123 Milano - Cod. Fiscale P.IVA 00192220192 Dichiara sotto la propria responsabilità che:

Le stufe a pellet sotto riportate sono conformi alla Direttiva 89/106/CEE (Prodotti da Costruzione)

TERMOSTUFE A PELLET, a marchio commerciale EDILKAMIN, denominate QUEBEC - TORONTO - MONTREAL - DETROIT - BOSTON - MIAMI CALDAIA A PELLET, a marchio commerciale EDILKAMIN, denominate OTTAWA - ATLANTA

N° di SERIE: Rif. Targhetta dati

ANNO DI FABBRICAZIONE: Rif. Targhetta dati

La conformità ai requisiti della Direttiva 89/106/CEE è inoltre determinata dalla conformità alla norma europea:

- UNI EN 14785:2006 (QUEBEC - TORONTO - MONTREAL - DETROIT - BOSTON - MIAMI)

- UNI EN 303-5 (OTTAWA - ATLANTA)

Altresì dichiara che:

Termostufe a pellet di legno QUEBEC - TORONTO - MONTREAL - DETROIT - BOSTON - MIAMI e caldaie a pellet di legno OTTAWA- ATLANTA rispettano i requisiti delle direttive europee:

2006/95/CEE - Direttiva Bassa Tensione

2004/108/CEE - Direttiva Compatibilità Elettromagnetica

EDILKAMIN S.p.a. declina ogni responsabilità di malfunzionamento dell'apparecchiatura in caso di sostituzione, montaggio e/o modifiche effettuate non da personale EDILKAMIN senza autorizzazione della scrivente.

DIMENSIONI

QUEBEC - TORONTO DETROIT - BOSTON

A = mandata acqua calda 3/4" M
B = uscita fumi (∅ 10 cm)
C = ritorno acqua 3/4" M
D = scarico valvola di sicurezza 1/2" F
E = acqua dalla rete 1/2" M
F = acqua calda sanitaria 1/2" M
G = scarico acqua (laterale sx)
H = acqua fredda dall'impianto sanitario 1/2" M
N.B.: se il kit produzione ACS interno non è utilizzato, non devono essere rimossi i tappi
F e H presenti sui tubi.

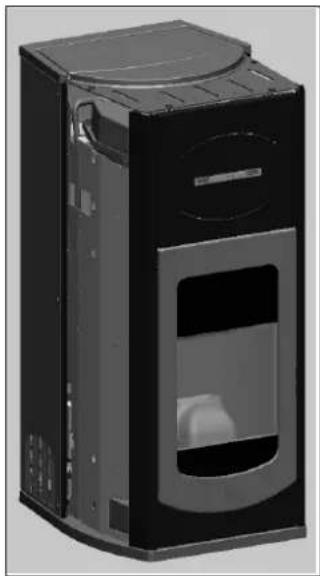

MONTREAL - MIAMI

A = mandata acqua calda 3/4" M
B = uscita fumi (∅ 10 cm)
C = ritorno acqua 3/4" M
D = scarico valvola di sicurezza 1/2" F
E = acqua dalla rete 1/2" M
F = acqua calda sanitaria 1/2" M
G = scarico acqua (laterale sx)
H = acqua fredda dall'impianto sanitario 1/2" M
N.B.: se il kit produzione ACS
interno non è utilizzato, non
devono essere rimossi i tappi
F e H presenti sui tubi.

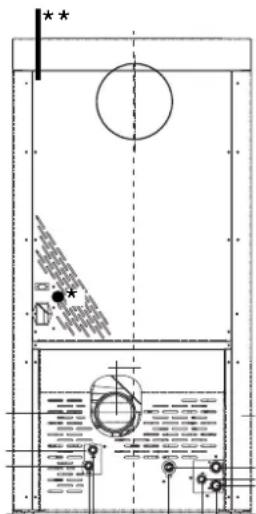

OTTAWA - ATLANTA

A = mandata acqua calda 3/4" M
B = uscita fumi (∅ 10 cm)
C = ritorno acqua 3/4" M
D = scarico valvola di sicurezza 1/2" F
E = acqua dalla rete 1/2" M
F = acqua calda sanitaria 1/2" M
G = scarico acqua (laterale sx)
H = acqua fredda dall'impianto sanitario 1/2" M
N.B.: se il kit produzione ACS interno non è utilizzato, non devono essere rimossi i tappi F e H presenti sui tubi.

CARATTERISTICHE

CARATTERISTICHE TERMOTECNICHE

	QUEBEC/TORONTOMONTREAL	DETROIT/BOSTONMIAMIOTTAWA ATLANTA
Capacità serbatoio 60 60 100 100 kg
Rendimento globale circa 90,1 90,1 91,7 90,1 %
Rendimento all'acqua circa	87,5 87,5 91,7	90,1 %
Potenza nominale	24	33	24	33	kW
Potenza nominale all'acqua	21	29	24	33	kW
Autonomia min/max	10,5 / 33	7,7 / 24	17 / 58	13 / 40	ore
Consumo combustibile min/max	1,8 / 5,7	2,5 / 7,8	1,7 / 5,7	2,5 / 7,8	kg/h
Tiraggio minimo	12	12	12	12	Pa
Pressione max	3	3	3	3	bar
Pressione esercizio	1,5	1,5	1,5	1,5	bar
Temperatura uscita fumi da prova EN14785/303/5	190	195	138	195	°C
Emissione di CO (13% O2)	0,019	0,019	0,019	0,019	%
Peso con imballo	390 / 370 / 360	390 / 370 / 360	355	370	kg
Volume riscaldabile *	625	860	625	860	m^3
Diametro condotto fumi attacco maschio	10	10	10	10	cm

* Il volume riscaldabile è calcolato considerando l'utilizzo di pellet con p.c.i. di almeno 4300 Kcal/Kg e un isolamento della casa come da L.10/91 e successive modifiche e una richiesta di calore di 33 Kcal/m³ ora. E' importante tenere in considerazione anche la collocazione della termostufa nell'ambiente da scaldare.
MOLTO DIPENDE DALL'EFFICIENZA DEI TERMINALI DI IMPIANTO (caloriferi).

N.B.

1) tenere in considerazione che apparecchiature esterne possono provocare disturbi.
2) attenzione: interventi su componenti in tensione, manutenzioni e/o verifiche devono essere fatte da personale qualificato.

(Prima di effettuare qualsiasi manutenzione, disinserire l'apparecchio dalla rete di alimentazione elettrica)

CARATTERISTICHE ELETTRICHE

Alimentazione	230Vac +/- 10% 50 Hz
Interruttore on/off	si
Potenza assorbita media	120 W
Potenza assorbita media in accensione	400 W

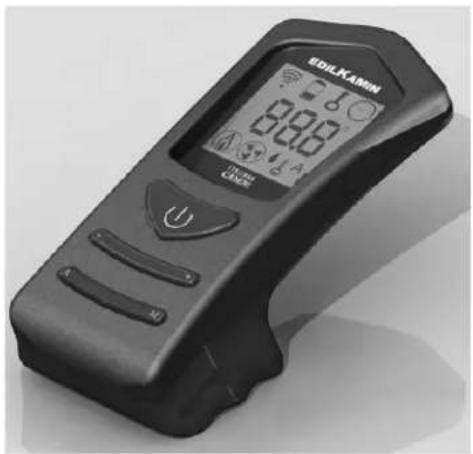

Frequenza radiocomando / telecomando	onderadio 2,4 GHz / infrarossi
Protezione su alimentazione generale **	** Fusibile 2A, 250 Vac 5x20
Protezione su scheda elettronica	** Fusibile 2A, 250 Vac 5x20

I dati sopra riportati sono indicativi.

EDILKAMIN si riserva di modificare senza preavviso i prodotti per migliorarne le prestazioni.

DISPOSITIVI DI SICUREZZA

TERMOCOPPIA:

posta sullo scarico fumi ne rivela la temperatura. In funzione dei parametri impostati controlla le fasi di accensione, lavoro e spegnimento.

VACUOMETRO (sensore di pressione elettronico):

posto sull'estrattore fumi, che rileva il valore della depressione (rispetto all'ambiente di installazione) in camera di combustione.

TERMOSTATO DI SICUREZZA ACQUA:

interviene nel caso in cui la temperatura all'interno della termostufa è troppo elevata. Blocca il caricamento del pellet provocando lo spegnimento della termostufa. Riarmare manualmente.

TERMOSTATO DI SICUREZZA SERBATOIO:

interviene nel caso in cui la temperatura all'interno della termostufa è troppo elevata. blocca il caricamento del pellet provocando lo spegnimento della termostufa.

FUSIBILE\*\*

sulla presa con interruttore posta sul retro della termostufa, sono inseriti due fusibili, di cui uno funzionale e l'altro di scorta.

Sull'uscita seriale RS232 con apposito cavetto cod. 640560 è possibile far installare dal CAT un optional per il controllo delle accensioni e spegnimenti, es. combinatore telefonico, termostato ambiente.

BATTERIA TAMPONE

Sulla scheda elettronica è presente una batteria tampone (tipo CR 2032 da 3 Volt). Il suo malfunzionamento (non considerabile difetto di prodotto, ma normale usura) viene indicato con scritta “Control. Batteria”. Per maggiori riferimenti all’occorenza, contatare il CAT che ha effettuato la 1º accensione.

CARATTERISTICHE

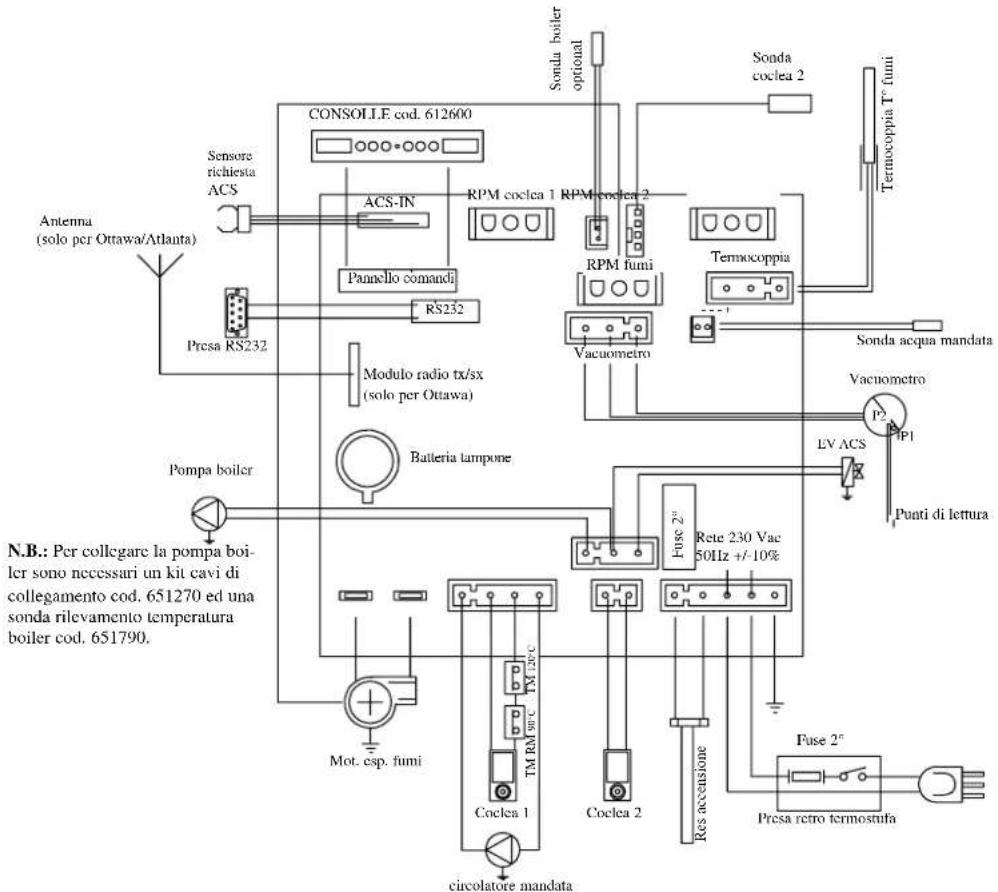

SCHEDA ELETTRONICA

N.B.: Per collegare la pompa boiler sono necessari un kit cavi di collegamento cod. 651270 ed una sonda rilevamento temperatura boiler cod. 651790. Pompa boiler N.B.: Per collegare la pompa boiler sono necessari un kit cavi di collegamento cod. 651270 ed una sonda rilevamento temperatura boiler cod. 651790. Mot. esp. fumi Coclea 1 TM RM 9°C Batteria tampone Modulo radio tx/sx (solo per Ottawa) Presa RS232 Pansello comandi ACS-IN CONSOLLE cod. 612600 RPM coclea 1 RPM coclea 2 Vacuometro Sonda acqua mandata Sonda coelea 2 Termocoppia T' funit Sonda boiler optional RPM fumi Vacuometro Fuse 2" Rete 230 Vac 50Hz +/-10% Coclea 2 Res accensione Fuse 2" Presa retro termostufa CUrolatore mandata

Le termostufe a pellet sono equipaggiate con SISTEMA LEONARDO® che consente una combustione ottimale.

LEONARDO ^20 garantisce un funzionamento ottimale grazie a due sensori che rilevano il livello di pressione nella camera di combustione e la temperatura dei fumi. La rilevazione e la conseguente ottimizzazione dei due parametri avviene in continuo in modo da correggere in tempo reale eventuali anomalie di funzionamento.

Il sistema LEONARDO® ottiene una combustione costante regolando automaticamente il tiraggio in base alle caratteristiche della canna fumaria (curve, lunghezza, forma, diametro ecc.) ed alle condizioni ambientali (vento, umidità, pressione atmosferica, installazioni in alta quota ecc.). E' necessario che siano rispettate le norme d'installazione.

Il sistema LEONARDO® è inoltre in grado di riconoscere il tipo di pellet e regolarne automaticamente l'afflusso per garantire attimo dopo attimo il livello di combustione richiesto.

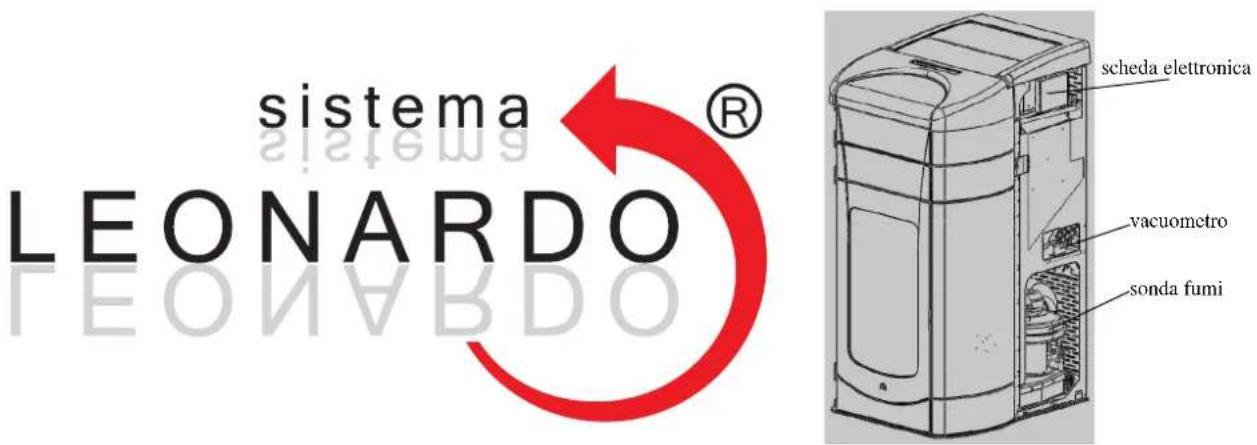

sistema® LEONARDO scheda elettronica vacuometro sonda fumi

La termostufa utilizza come combustibile il pellet, costituito da piccoli cilindretti di legno pressato, la cui combustione viene gestita elettronicamente. Il calore prodotto dalla combustione è trasmesso principalmente all'acqua e in piccola parte, per irraggiamento, all'ambiente di installazione. Il serbatoio del combustibile (A) è ubicato nella parte posteriore della termostufa. Il riempimento del serbatoio avviene attraverso il coperchio nella parte posteriore del top. Il combustibile (pellet) viene prelevato dal serbatoio (A) e, tramite una coclea (B) attivata da motoriduttore (C), viene trasportato in una seconda coclea (D) attivata da un secondo motoriduttore (E) e poi trasportato nel crogiolo di combustione (F). L'accensione del pellet avviene tramite aria scaldata da una resistenza elettrica (G) e aspirata nel crogiolo da un estrattore fumi (H). L'aria per la combustione è prelevata nel locale (in cui deve esserci una presa d'aria) dall'estrattore fumi (H). I fumi prodotti dalla combustione, vengono estratti dal focolare tramite lo stesso estrattore fumi (H), ed espulsi dal bocchettone (I) ubicato nella zona bassa del retro della termostufa. Le ceneri cadono sotto e a fianco del crogiolo dove è alloggiato un cassetto cenere da cui periodicamente devono essere rimosse tramite aspirapolvere a freddo. L'acqua calda prodotta dalla termostufa viene inviata tramite circolatore incorporato nella termostufa stessa, al circuito dell'impianto di riscaldamento. All'interno della termostufa è incorporato anche un kit per la produzione di acqua calda sanitaria. La termostufa è progettata per funzionamento con vaso di espansione chiuso e valvola di sicurezza sovrapressione entrambi incorporati. La quantità di combustibile, l'estrazione fumi/alimentazione aria comburente, e l'attivazione del circolatore sono regolate tramite scheda elettronica dotata di software con sistema Leonardo® al fine di ottenere una combustione ottimale, tale da garantire alti rendimenti. Sul top è installato il pannello sinottico (L)(sul fronte per Montreal / Miami / Ottawa /Atlanta) che consente la gestione e la visualizzazione di tutte le fasi di funzionamento. Le principali fasi possono essere gestite anche attraverso radiocomando (Ottawa / Atlanta) e telecomando (Quebec / Toronto / Montreal / Detroit / Boston / Miami). La termostufa è dotata sul retro di una presa seriale per collegamento (con cavetto optional cod. 640560) a dispositivi di accensione remota (quali combinatori telefonici, cronotermostati ect.).

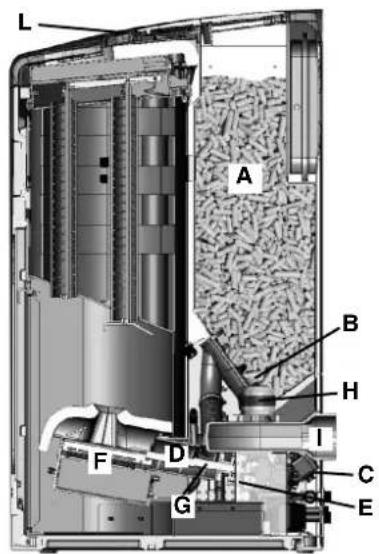

Modalità di funzionamento (vedere per maggiori dettagli pag. 16)

Si imposta da pannello la temperatura dell'acqua che si richiede nell'impianto (consigliata di media a 70°C) e la termostufa modula manualmente o automaticamente la potenza per raggiungere tale temperatura. Per piccoli impianti è possibile far attivare la funzione Eco (la termostufa si spegne e riaccende in funzione della temperatura dell'acqua richiesta).

QUEBEC / TORONTO DETROIT / BOSTON

NOTA sul combustibile.

Le termostufe a pellet sono progettate e programmate per bruciare pellet di legno, di diametro 6 mm. Il pellet è un combustibile che si presenta in forma di piccoli cilindri del diametro di 6 mm circa, ottenuti pressando segatura, legna di scarto sminuzzata, pressati ad alti valori, senza uso di collanti o altri materiali estranei.

E' commercializzato in sacchetti da 15 Kg.

Per NON compromettere il funzionamento della termostufa è indispensabile NON bruciarvi altro.

L'impiego di altri materiali (legna compresa), rilevabile da analisi di laboratorio, implica la decadenza della garanzia.

EdilKamin ha progettato, testato e programmato le proprie termostufe perché garantiscano le migliori prestazioni con pellet delle seguenti caratteristiche:

diametro: 6 millimetri;

lunghezza massima: 40 mm;

umidità massima: 8 %;

resa calorica: 4300 kcal/kg almeno

L'uso di pellet non idonei può provocare: diminuzione del rendimento; anomalie di funzionamento; blocchi per intasamento, sporcizia sul vetro, incombusti,...

Fare riferimento alla raccomandazione CTI reperibile sul sito www.cti2000.it

DISPOSITIVI DI SICUREZZA E RILEVAZIONE

Termocoppia fumi

posta sullo scarico fumi, ne legge la temperatura. Regola la fase di accensione e in caso di temperatura troppo bassa o troppo alta lancia una fase di blocco (Stop fiamma o Over temperatura fumi, rispettivamente).

Termostato di sicurezza coclea

posto in prossimità del serbatoio del pellet, interrompe l'alimentazione elettrica al motoriduttore se la temperatura rilevata è troppo alta.

Sonda di lettura temperatura acqua

legge la temperatura dell'acqua nella termostufa, inviando alla scheda l'informazione, per gestire la pompa e la modulazione di potenza della termostufa.

In caso di temperatura troppo alta, viene lanciata una fase di blocco.

Termostato di sicurezza sovratemperatura acqua

legge la temperatura dell'acqua nella termostufa. In caso di temperatura troppo alta, lancia una fase di spegnimento interrompendo l'alimentazione elettrica al motoriduttore. Nel caso che il termostato sia intervenuto, deve essere riarmato intervenendo sul pulsante di riarmo dietro la termostufa (vedi pag. 26).

Valvola di sovrapressione

al raggiungimento della pressione di targa fa scaricare l'acqua contenuta nell'impianto con conseguente necessità di reintegro. ATTENZIONE!!!! ricordarsi di eseguire il collegamento con rete fognaria.

Manometro

posto sotto il coperchio in ghisa (sul retro per il modello Ottawa/Atlanta), permette di leggere la pressione dell'acqua nella termostufa. Con termostufa funzionante la pressione consigliata è di 1 bar (vedi pag. 16).

Microinterruttore rilevamento apertura portello (solo per modello Boston - Detroit - Miami - Atlanta)

Pressostato elettro-idraulico (solo per modello Boston - Detroit - Miami - Atlanta)

IN CASO DI BLOCCO LA TERMOSTUFA NE SEGNALA IL MOTIVO A DISPLAY E MEMORIZZA L'AVVENUTO BLOCCO.

COMPONENTI

Resistenza

provoca l'innesco della combustione del pellet. Resta accesa finché la temperatura dei fumi non è aumentata di 15°C rispetto a quella precedente l'accensione.

Estrattore fumi

“spinge” i fumi nella canna fumaria e richiama per depressione aria di combustione.

Motoriduttore n° 2

attivano le coclee permettendo di trasportare il pellet dal serbatoio al crogiolo.

Pompa (circolatore)

“spinge” l'acqua verso l'impianto di riscaldamento.

Vaso di espansione chiuso

"assorbe" le variazioni di volume dell'acqua contenuta nella termostufa.

!E' necessario che un termotecnico valuti la necessità di integrare il vaso esistente con un altro in base al contenuto totale d'acqua dell'impianto!

Valvolina di sfiato:

posto nella parte alta, permette di “sfiatare” aria eventualmente presente durante il carico dell'acqua all'interno della termostufa.

Rubinetto di scarico

posizionato internamente alla termostufa nella parte bassa a sinistra; da aprire nel caso serva svuotare l'acqua nella stessa contenuta.

Kit incorporato per acqua calda sanitaria

permette la produzione di acqua calda sanitaria in modalità istantanea, cioè senza accumulo.

INSTALLAZIONE

Per quanto non espressamente riportato, fare riferimento in ogni nazione alle norme locali. In Italia fare riferimento alla norma UNI 10683/2005, alla norma UNI 10412-2, e al D.M. 37, ex L 46/90 nonché ad eventuali indicazioni regionali o delle ASL locali. In caso di installazione in condominio, chiedere parere preventivo all'amministratore.

Verifica di compatibilità con altri dispositivi

Secondo la norma UNI 10683/2006, la termostufa NON deve essere installata nello stesso ambiente in cui si trovano estrattori, apparecchi a gas di tipo A e B e comunque dispositivi che mettano il locale in depressione.

Verifica allacciamento elettrico (POSIZIONARE LA PRESA IN UN PUNTO ACCESSIBILE)

La termostufa è dotata di un cavo di alimentazione elettrica da collegarsi ad una presa di 230V 50 Hz, preferibilmente con interruttorre magnetotermico. Variazioni di tensione superiori al 10% possono compromettere la termostufa (se non già esistente si preveda un interruttore differenziale adeguato). L'impianto elettrico deve essere a norma; verificare in particolare l'efficienza del circuito di terra. La linea di alimentazione deve essere di sezione adeguata alla potenza dell'apparecchiatura.

La non efficienza del circuito "terra" provoca mal funzionamento di cui Edilkamin non si può far carico.

Posizionamento

Per il corretto funzionamento la termostufa deve essere posizionata in bolla.

Verificare la capacità portante del pavimento.

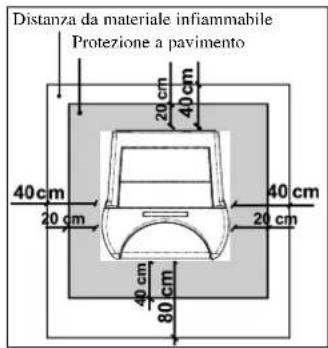

Distanze di sicurezza per antincendio

La termostufa deve essere installata nel rispetto delle seguenti condizioni di sicurezza:

- distanza minima sui lati e sul retro di 40 cm dai materiali mediamente infiammabili.

- davanti alla termostufa non possono essere collocati materiali mediamente infiammabili a meno di 80 cm.

- se la termostufa è installata su un pavimento infiammabile deve essere interposta una lastra di materiale isolante al calore che sporga almeno 20 cm sui lati e 40 cm sul fronte.

Sulla termostufa ed a distanze inferiori a quelle di sicurezza non possono essere posizionati oggetti in materiale infiammabile.

In caso di collegamento attraverso parete in legno o altro materiale infiammabile, è necessario coibentare il tubo di scarico fumi con fibra ceramica o altro materiale di pari caratteristiche.

Distanza da materiale infiammabile Protezione a pavimento 20 cm 40 cm 40 cm 20 cm 40 cm 80 cm

Presa d'aria: da realizzare inderogabilmente.

E' necessario che il locale dove la termostufa è collocata abbia una presa di aria di sezione di almeno 80 cm² tale da garantire il ripristino dell'aria consumata per la combustione.

Scarico fumi

Il sistema di scarico deve essere unico per la termostufa (non si ammettono scarichi in canna fumaria comune ad altri dispositivi).

Lo scarico dei fumi avviene dal bocchettone di diametro 10 cm posto sul retro. E' da prevedersi un raccordo a "T" con tappo raccolta condense all'inizio del tratto verticale. Lo scarico fumi della termostufa deve essere collegato con l'esterno utilizzando tubi in acciaio certificati EN 1856.

Il condotto deve essere sigillato ermeticamente. Per la tenuta dei tubi e il loro eventuale isolamento è necessario utilizzare materiali resistenti alle alte temperature (silicone o mastici per alte temperature).

L'unico tratto orizzontale ammesso può avere lunghezza fino a 2 m. Il tratto orizzontale deve avere una pendenza minima direzione fumo del 3% verso l'alto.

E' possibile un numero di curve a 90° fino a due. E' necessario (se lo scarico non si inserisce in una canna fumaria esistente) un tratto verticale di almeno 1,5 m (che comunque superi la gronda del tetto) completo di un terminale antivento. Il condotto verticale può essere interno o esterno.

Se il canale da fumo, è all'esterno o passa in zone non riscaldate, deve essere coibentato. Se il canale da fumo si inserisce in una canna fumaria, questa deve essere autorizzata per combustibili solidi e se più grande di 150 mm di diametro, è necessario intubarla e sigillando lo scarico rispetto alla parte in muratura. Tutti i tratti del condotto fumi devono essere ispezionabili.

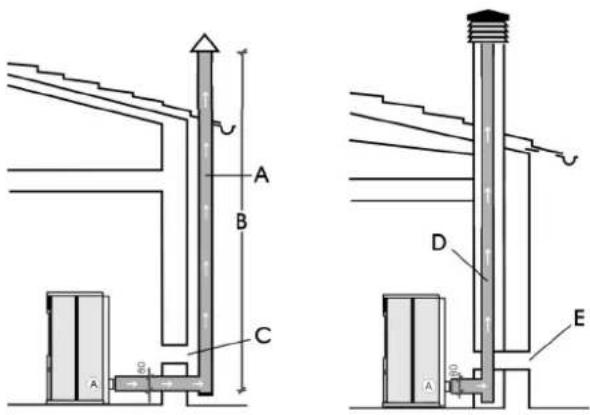

A: canna fumaria in acciaio esterna, coibentata

B: altezza minima 1,5m, e comunque oltre la gronda del tetto

C-E: presa d'aria dall'esterno (sezione passante minimo 80 cm²)

D: canna fumaria in acciaio, interna alla canna fumaria esistente in muratura.

ALLACCIAMENTI IDRAULICI

(riservato Centro Assistenza Tecnica)

Le termostufe hanno una caldaia con capacità di 80 L d'acqua. Questa importante quantità d'acqua rende la termostufa estremamente regolare nel funzionamento, risentendo poco delle variazioni di richiesta delle utenze. Ciò si traduce in una combustione molto costante con alti rendimenti. Le termostufe sono equipaggiate con un kit per la produzione di Acqua Calda Sanitaria istantanea per bagni e cucine oltre al kit per l'impianto di riscaldamento (circolatore, sicurezze, carico e scarico).

Le termostufe sono anche dotate di una elettrovalvola che in fase di avvio svolge un'utilissima funzione di RICIRCOLO; smuovendo l'acqua all'interno della termostufa e velocizzando la fase di riscaldamento.

LA TERMOSTUFA NON DEVE MAI FUNZIONARE SENZA ACQUA NELL'IMPIANTO E CON PRESSIONE < 1 BAR.

UNA EVENTUALE ACCENSIONE "A SECCO" COMPROMETTE LA TERMOSTUFA.

L'allacciamento idraulico deve essere eseguito da personale qualificato che possa rilasciare dichiarazione di conformità secondo il D.M. 37 ex L.46/90. E' indispensabile fare comunque riferimento alle leggi vigenti nelle singole nazioni.

NOTE PRATICHE

1) Per l'allacciamento della mandata, del ritorno e degli scarichi prevedere opportune soluzioni per facilitare, se necessario, un eventuale futuro spostamento della termostufa.
2) Per un miglior funzionamento il circuito primario (dove c'e' il generatore di calore) deve essere separato dal circuito secondario (utilizzatore). Ad esempio tramite uno scambiatore a piastre che permetta lo scambio di energia sotto forma di calore senza miscelare le acque.

Trattamento dell'acqua

Prevedere additivazione di sostanze antigelo, antincrostanti e anticorrosive. Nel caso l'acqua di riempimento e rabbocco abbia durezza superiore a 35°F, impiegare un addolcitore. Per suggerimenti fare riferimento alla norma UNI 8065-1989 (Trattamento dell'acqua negli impianti termici ad uso civile).

Osservazione sulla temperatura dell'acqua di ritorno.

Si deve prevedere opportuno sistema per garantire una temperatura dell'acqua di ritorno non inferiore a 45°C.

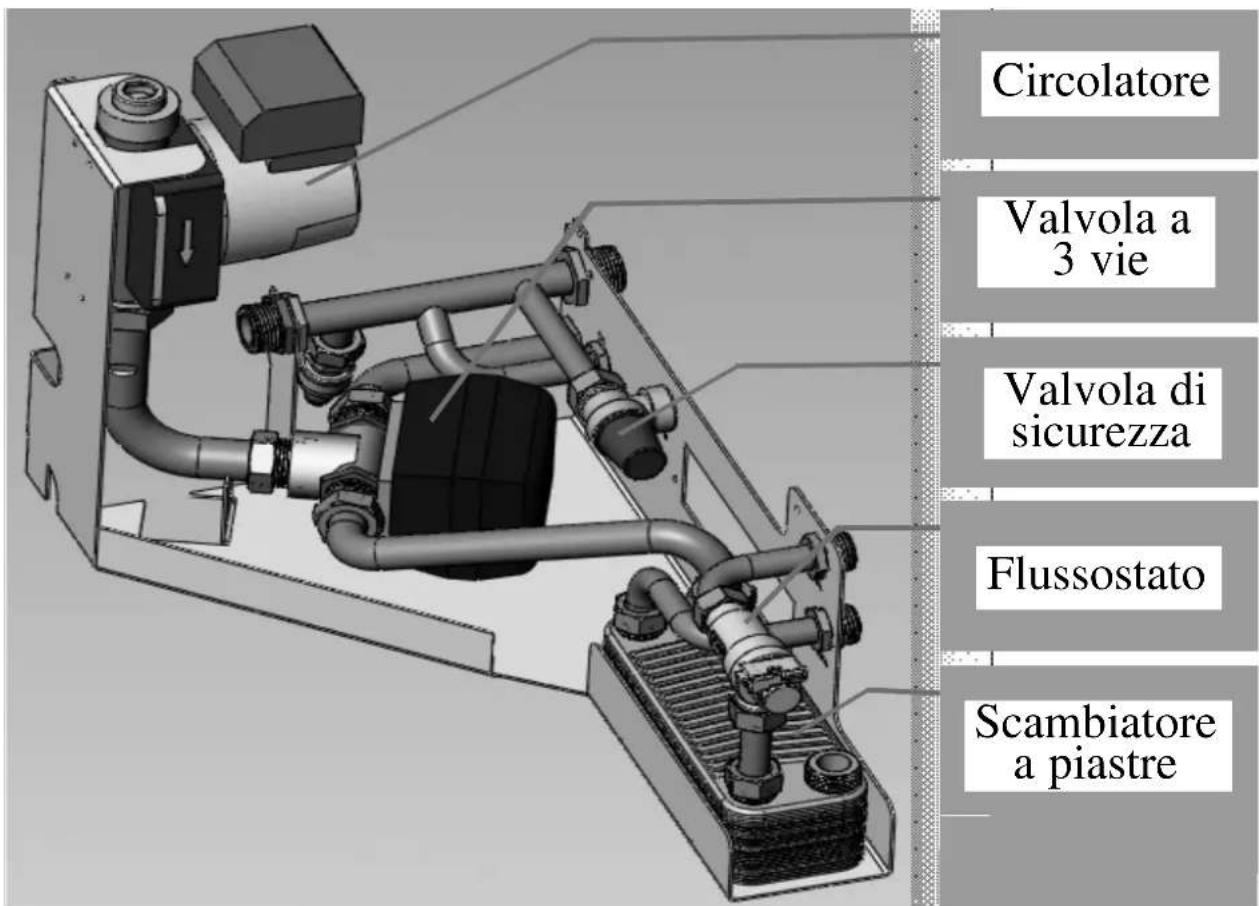

Si riporta lo schema del kit idraulico incorporato nella termostufa per la produzione istantanea (senza accumulo) di ACS.

Circolatore Valvola a 3 vie Valvola di sicurezza Flussostato Scambiatore a piastre

ALLACCIAMENTI IDRAULICI

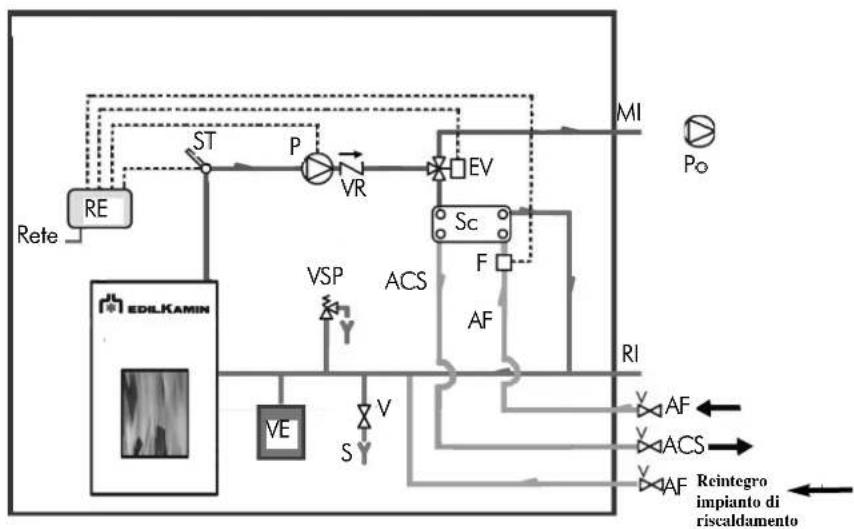

Schema idraulico del kit incorporato.

LEGENDA

ACS: Acqua calda sanitaria

AF: Acqua Fredda

MI: Mandata Impianto

EV: Elettrovalvola a 3 vie

F: Flussostato

P: Pompa (circolatore)

Po: Pompa OPTIONAL

RE: Regolatore elettronico

RI: Ritorno Impianto

S: Scarico

Sc: Scambiatore

ST: Sonda Temperatura

V: Valvola

VE: Vaso di espansione

VR: Valvola di ritegno

VSP: Valvola di sicurezza

VST: Valvola di scarico termico

Si riportano di seguito alcuni schemi indicativi di impianto possibile.

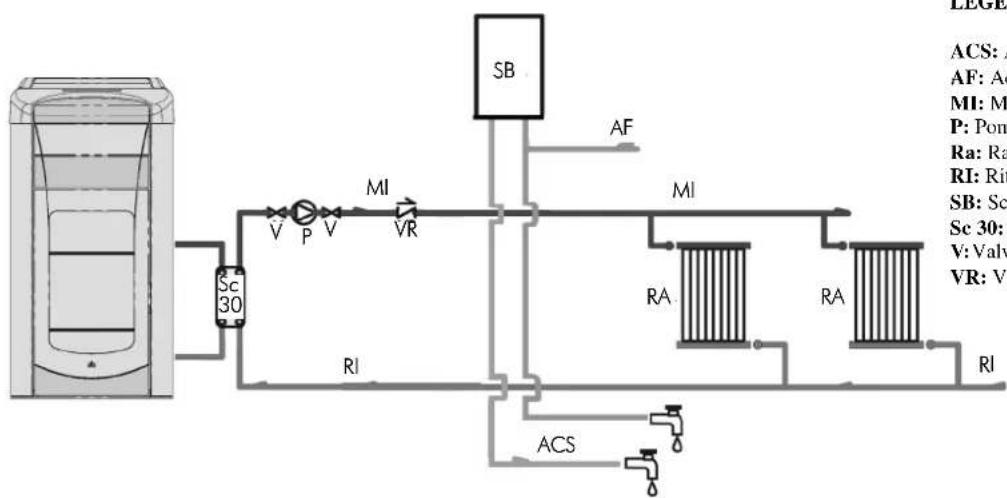

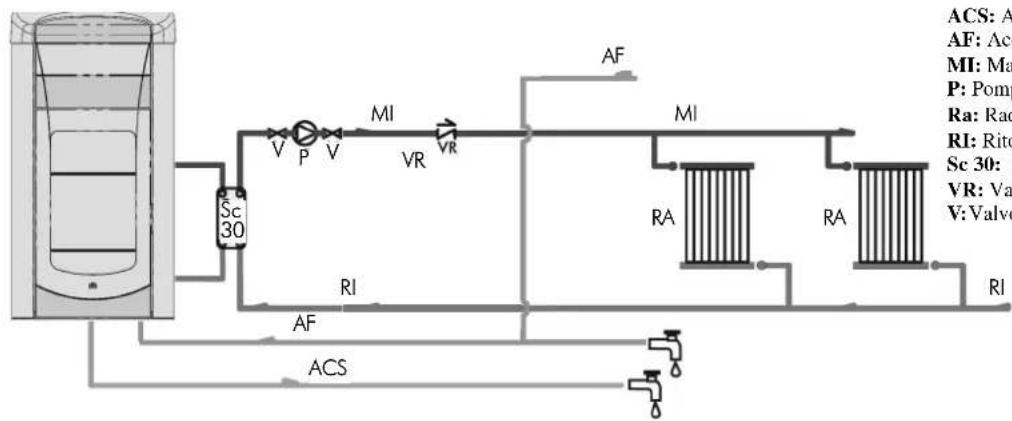

Impianto per riscaldamento abbinato a scaldabagno.

LEGENDA

ACS: Acqua calda sanitaria

AF: Acqua Fredda

MI: Mandata Impianto

P: Pompa (circolatore)

Ra: Radiatori

RI: Ritorno Impianto

SB: Scaldabagno

Sc 30: Scambiatore 30 piastre

V: Valvola

VR: Valvola di non ritorno

Impianto per riscaldamento unica fonte di calore con produzione di riscaldamento e acqua calda sanitaria

LEGENDA

ACS: Acqua calda sanitaria

AF: Acqua Fredda

MI: Mandata Impianto

P: Pompa (circolatore)

Ra: Radiatori

RI: Ritorno Impianto

Sc 30: Scambiatore 30 piastre

VR: Valvola di non ritorno

V: Valvola

ALLACCIAMENTI IDRAULICI

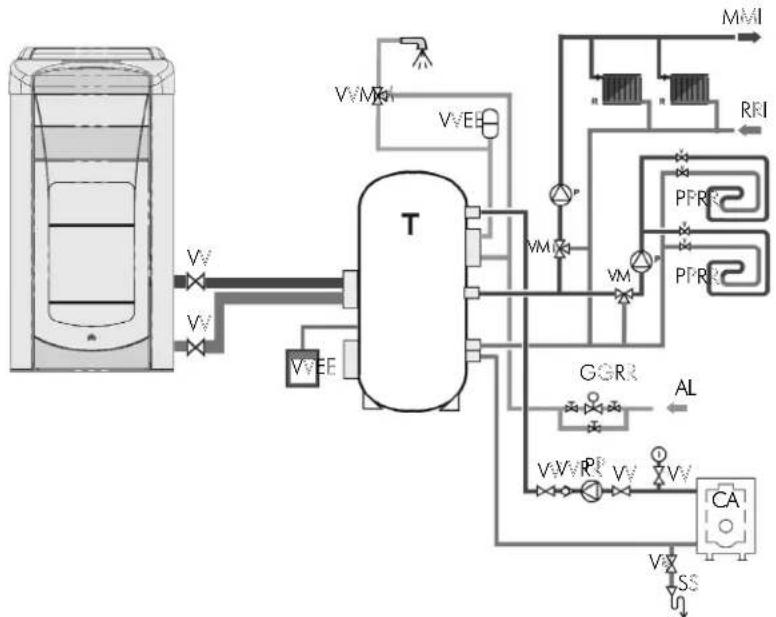

Impianto di riscaldamento con accumulatore termico per riscaldamento e acqua calda sanitaria

LEGENDA

AL: Alimentazione rete idrica

CA: Caldaia

GR: Gruppo riempimento

M: Mandata all'impianto

P: Pompa (circolatore)

PR: Pannelli radianti

R: Radiatori

RI: Ritorno Impianto

T: Accumulatore termico

V: Valvola

VE: Vaso di espansione

VR: Valvola di ritegno

VM: Valvola miscelatrice

VST: Valvola di scarico termico

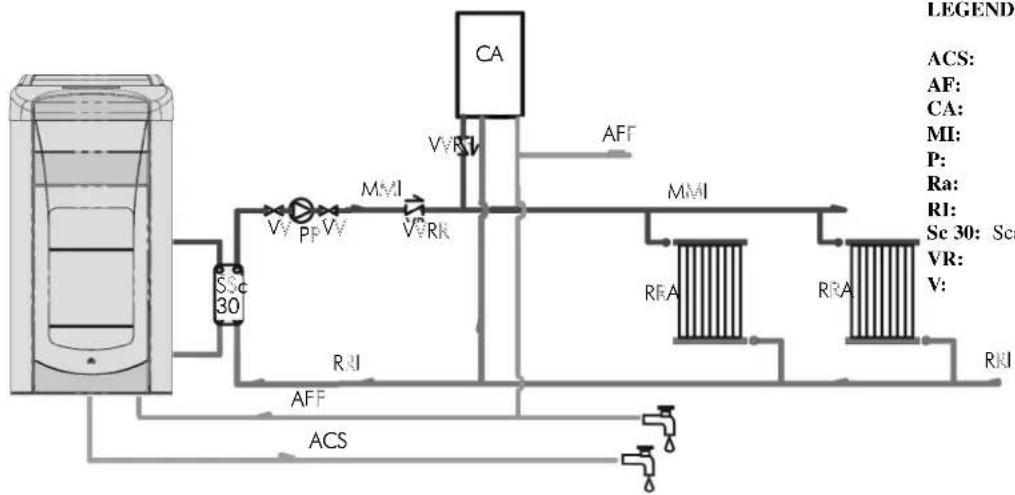

Impianto di riscaldamento e produzione acqua calda sanitaria in abbinamento a caldaia murale

LEGENDA

ACS: Acqua calda sanitaria

AF: Acqua Fredda

CA: Caldaia murale

MI: Mandata Impianto

P: Pompa (circolatore)

Ra: Radiatori

RI: Ritorno Impianto

Sc 30: Scambiatore 30 piastre

VR: Valvola di non ritorno

V: Valvola

NOTA:

L'installatore dovrà valutare la necessità eventuale di un vaso d'espansione addizionale, in funzione del tipo di impianto asservito

ATTENZIONE:

in fase di produzione di Acqua Calda Sanitaria, la potenza ai termosifoni diminuisce temporaneamente.

ACCESSORI:

Negli schemi di cui alle pagine precedenti è stato previsto l'impiego di accessori disponibili a listino Edilkamin.

Sono inoltre disponibili parti sciolte (scambiatore, valvole, ecc.) Per ogni informazione rivolgersi al rivenditore di zona.

1° ACCENSIONE (CAT)

Verificare che l'impianto idraulico sia correttamente eseguito e sia dotato di vaso di espansione sufficiente a garantirne la sicurezza.

La presenza del vaso incorporato nella termostufa NON garantisce adeguata protezione dalle dilatazioni termiche subite dall'acqua dell'intero impianto.

Alimentare elettricamente la termostufa ed eseguire il collaudo a freddo.

Effettuare il riempimento dell'impianto attraverso il rubinetto di carico (si raccomanda di mantenere la pressione di circa 1 bar)

Durante la fase di carico far "sfiatare" la pompa e aprire lo sfiato manuale (vedi pag. 16)

Tale operazione è da eseguire anche in seguito periodicamente.

MONTAGGIO RIVESTIMENTI

QUEBEC - TORONTO - DETROIT - BOSTON

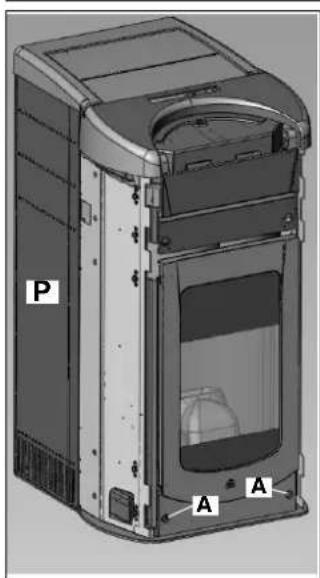

Fase 1: Rappresentazione della termostufa dopo il disimballo

N.B.: le Termostufe sono fornite con le ceramiche imballate in scatole separate onde evitare che nel trasporto si rompano oltre che per agevolare la movimentazione manuale del prodotto, in tal modo più leggero.

Le Caldaie Ottawa/Atlanta avranno i fianchi anteriori in acciaio già montati in fabbrica.

Fase 2: Montaggio del frontalino inferiore in ceramica

Posizionare il frontalino sulla parte inferiore dell'antina facendo in modo che le due protuberanze presenti sul retro si incastrino nei fori (A). Fissare il frontalino tramite le apposite staffe (B) e viti in dotazione, agendo dalla faccia posteriore dell'antina (N.B.: le piastrine si trovano in un sacchettino nel focolare della termostufa). Verificare che all'apertura dell'anta, la stessa non sfreghi contro i fianchi in ceramica del rivestimento. (N.B.: se fosse necessario, utilizzare la guarnizione in dotazione tra il frontalino in ceramica ed il frontalino in ghisa, per compensare le possibili imprecisioni tipiche della ceramica).

Fase 3: Montaggio del frontalino superiore in ceramica

Asportare il frontalino superiore (C) in ghisa tirandolo in avanti per disimpegnarlo dalle mollette che lo trattengono in posizione (per agevolare l'operazione tenere aperta l'antina). Applicare sul retro del frontalino superiore in ceramica le piastrine (E) fissandole nei fori previsti tramite le viti autofilettanti in dotazione. (N.B.: le piastrine si trovano in un sacchettino nel focolare della termostufa). Posizionare il frontalino in ceramica nella sua sede facendo in modo che le due protuberanze presenti sul retro si incastrino nei fori (D) presenti sul frontalino in ghisa (C). Fissare il frontalino in ceramica tramite le apposite staffe (E) e viti a testa esagonale in dotazione, agendo sulla faccia posteriore del frontalino in ghisa. (N.B.: se fosse necessario, utilizzare la guarnizione in dotazione tra il frontalino in ceramica ed il frontalino in ghisa, per compensare le possibili imprecisioni tipiche della ceramica).

Riposizionare il tutto incastrandolo nelle apposite mollette di fissaggio.

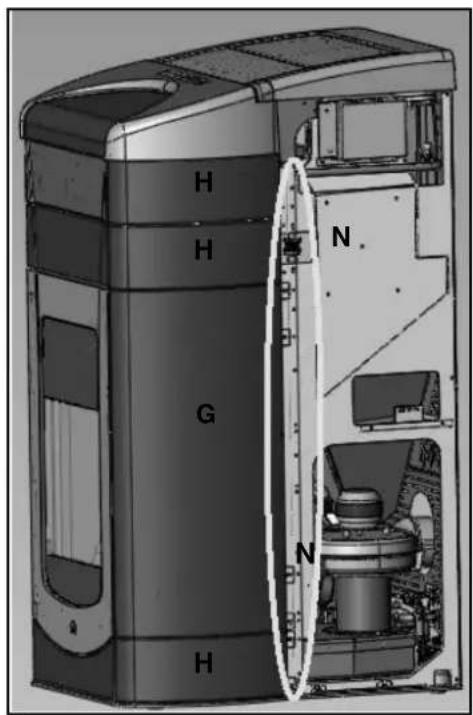

Fase 4: Montaggio dei fianchi in ceramica

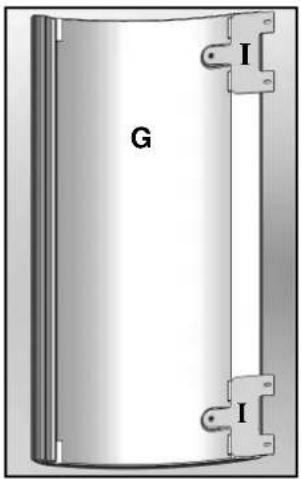

4/2. Applicare sul retro dei fianchi in ceramica (grande G e piccolo H) le piastrine (I) fissandole nei fori previsti tramite le viti in dotazione (N.B.: le piastrine si trovano in un sacchettino nel focolare della termostufa).

Smontare i semifianchi posteriori in lamiera agendo sulle viti di fissaggio (fare riferimento alla lettera P figura sottostante).

4/1. Montare i fianchi in ceramica (G e II) nella corretta sequenza piccoli/grande procedendo come segue:

- Accostare dal fianco ciascun elemento facendo calzare la cava (M - presente lungo il bordo anteriore dell'elemento stesso) sul profilo verticale in lamiera dentata della struttura.

4/1. Fissare le piastrine (I) applicate, alla struttura della termostufa utilizzando le viti in dotazione negli appositi fori (N).

4/2. Registrare gli accoppiamenti e gli allincamenti mediante le apposite viti di regolazione (O); la vite di regolazione è ubicata sotto ogni singolo elemento in ceramica pertanto per intervenire va di volta in volta rimosso l'elemento in questione.

- Rimontare i semifianchi posteriori in lamiera (fare riferimento alla lettera P figura sottostante).

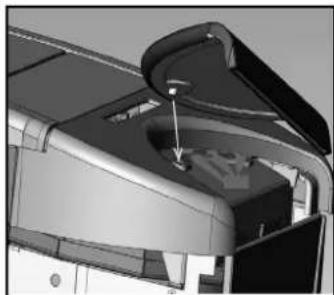

Fase 5: Montaggio del top in ceramica

Posizionare il top in ceramica nella sua sede facendo in modo che la protuberanza presente sul retro si incastri nel foro (P) presente sul top in ghisa.

Fase 1

P A A

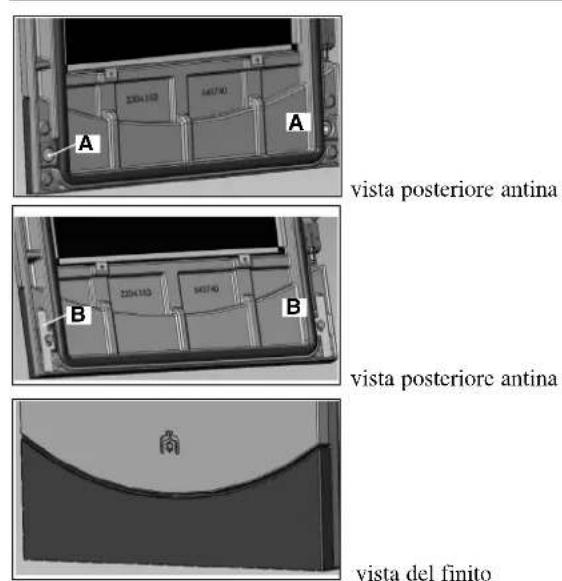

Fase 2 montaggio frontalino inferiore

vista posteriore antina
vista posteriore antina
vista del finito

MONTAGGIO RIVESTIMENTI

Fase 3 montaggio frontalino superiore

vista anteriore del frontalino in ghisa

vista posteriore del frontalino in ghisa

Fase 5 montaggio top in ceramica

Fase 4 montaggio fianchi in ceramica
4/1

allontanare ceramica dal fianco avvicinare ceramica al fianco

4/2

vite di regolazione fianchi fianco in ceramica lamiera zincata dentata retro acceppiamento profilo dentato/cava fronte

MONTAGGIO RIVESTIMENTI

MONTREAL - MIAMI

Foto 1: Rappresentazione della termostufa dopo il disimballo

N.B.: le Termostufe sono fornite con le ceramiche imballate in scatole separate onde evitare che nel trasporto si rompano oltre che per agevolare la movimentazione manuale del prodotto, in tal modo più leggero.

Montaggio ceramiche

Rimuovere i 4 perni (A) dal top in lamiera e spostare lievemente i 2 fianchi in alluminio (B) in avanti.

Infilare dall'alto verso il basso i fianchi in ceramica (C); sulla parte interna dei fianchi in ceramica è segnata una freccia (D) che indica il lato della piastrella da orientare verso il fronte della stufa (rispettare le viste dei fianchi E ed F).

Riposizionare i 2 fianchi in alluminio, fissare i 4 perni precedendemente rimossi e posizionare il il top in ceramica (G).

Foto 1

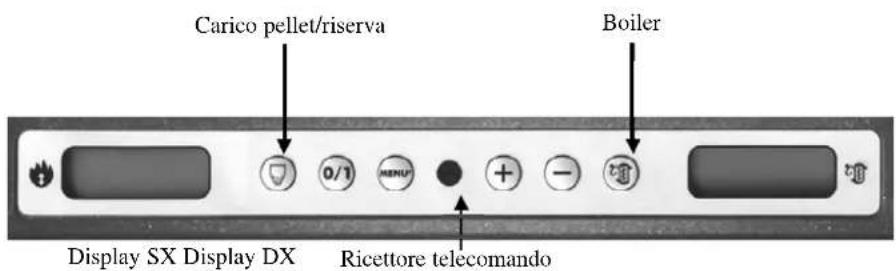

per accendere e spegnere (tenere premuto per 2"), e per uscire dal menù durante le programmazioni

per accedere al menù durante le programmazioni

per incrementare le diverse regolazioni

per decrementare le diverse regolazioni

(tasto carico pellet/riserva)

premuto una volta “informa” la memoria della termostufa che è stato caricato un sacchetto da 15 kg di pellet, ciò permette di tenere il conto per la riserva

(tasto regolazione boiler)

permette la gestione di un circuito secondario, ad esempio quello di un boiler, in abbinamento coi tasti +/-

Sul lato destro del display si può visualizzare (se si collega la sonda boiler) la temperatura di un eventuale boiler/accumulo esterno, premendo il tasto "boiler" si visualizza il set impostato. Se non si collega la sonda boiler si visualizzano dei trattini al posto della temperatura (--- °C).

Carico pellet/riserva Boiler Display SX Display DX Ricettore telecomando

1° Accensione

La 1º accensione deve essere inderogabilmente eseguita da un Centro Assistenza Tecnico autorizzato Edilkamin.

Il privato deve quindi rivolgersi al centro assistenza tecnica, di zona (CAT), (per informazioni chiedere al rivenditore o consultare il sito www.edilkamin.com), che tarerà la termostufa in base al tipo di pellet e alle condizioni di installazione.

Il CAT dovrà anche:

• Verificare che l'impianto idraulico sia correttamente eseguito e sia dotato di vaso di espansione sufficiente a garantirne la sicurezza. La presenza del vaso incorporato nella termostufa NON garantisce adeguata protezione dalle dilatazioni termiche subite dall'acqua dell'intero impianto.
• Alimentare elettricamente la termostufa ed eseguire il collaudo a freddo (da parte di CAT).
• Effettuare il riempimento dell'impianto attraverso il rubinetto di carico (si raccomanda di non superare la pressione di 1 bar). Durante la fase di carico far "sfiatare" la pompa e il rubinetto di sfiato.

Attenzione:

In fase di prima accensione eseguire l'operazione di spurgo aria/acqua tramite le valvole manuali (V1-V2-V3) poste sotto il coperchio in ghisa.

L'operazione deve essere ripetuta anche durante i primi giorni di utilizzo e nel caso che l'impianto sia stato anche solo parzialmente ricaricato.

La presenza di aria nei condotti non permette il buon funzionamento.

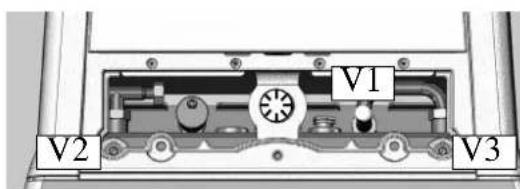

Per agevolare le operazioni di sfiato, per le valvole V1 e V2 sono forniti tubicini in gomma.

V1 V2 V3

Prime accensioni.

Durante le prime accensioni si possono sviluppare leggeri odori di vernice che scompariranno in breve tempo.

Prima di accendere è necessario verificare:

• La corretta installazione / • L'alimentazione elettrica / • La chiusura della porta, che deve essere a tenuta / • La pulizia del crogiolo
• La presenza sul display dell' indicazione di stand-by (ora e temperatura impostata).

ISTRUZIONI D'USO

Riempimento coclea.

Nel caso si svuoti completamente il serbatoio del pellet, ne consegue che si svuoti anche la coelea. Prima di riaccendere è necessario quindi riempirla procedendo come segue: premere contemporaneamente i tasti +/- (dal radiocomando/telecomando o dal pannello sinottico) per qualche secondo, dopo di che, lasciati i tasti, a display compare la scritta “Ricarica”.

E' normale che nel serbatoio resti una quantità residua di pellet che la coelea non riesce ad aspirare.

Una volta al mese aspirare completamente il serbatoio per evitare l'accumulo sul fondo di residui polverosi.

Accensione automatica

A termostufa in stand-by, premendo per 2" il tasto 0/1 (dal pannello sinottico o dal radiocomando/telecomando) si avvia la procedura di accensione e viene visualizzata la scritta Avvio e un conto alla rovescia in secondi (1020). La fase di accensione non è tuttavia a tempo predeterminato: la sua durata è automaticamente abbreviata se la scheda rileva il superamento di alcuni test. Dopo circa 5 minuti compare la fiamma.

Accensione manuale (in caso di mancata accensione)

In casi di temperatura sotto i 3°C che non permetta alla resistenza elettrica di arroventarsi o di temporanea non funzionalità della resistenza stessa è possibile accendere la stufa utilizzando tavolette di accenditore (es. diavolina).

Introdurre nel crogiolo un cubetto di accenditore ben acceso, chiudere la porta e premere 0/1 dal pannello sinottico o dal radiocomando/telecomando.

Modalità di funzionamento

Funzionamento da pannello sinottico/radiocomando/telecomando. A termostufa in funzione o in stand-by da pannello sinottico:

- premendo il tasto +/- è possibile incrementare o diminuire la temperatura dell'acqua desiderata.

- premendo il tasto 📂 si può cambiare il SET di temperatura del boiler o in generale del circuito secondario, utilizzando i tasti +/- Si puo' visualizzare (se collegato alla sonda boiler) la temperatura di un eventuale boiler/accumulo esterno, premendo il tasto "boiler" si visualizza il set impostato, premendo i tasti +/- durante la visualizzazione del set boiler si varia detta impostazione. Se la sonda boiler non è collegata si visualizzano dei trattini al posto della temperatura (--.-° C).

Spegnimento

A stufa funzionante premendo per 2" il tasto 0/1 si avvia lo spegnimento e viene visualizzata "OFF" (per 10 minuti).

La fase di spegnimento prevede:

- Interruzione caduta pellet

- Circolatore acqua attivo.

Non staccare mai la spina durante lo spegnimento.

N.B.: il circolatore gira finchè la temperatura dell'acqua non scende sotto i 40°C.

Regolazione orologio

Premendo per 2" il tasto MENU' e seguendo coi tasti +/- le indicazioni del display, si accede al MENU' "Orologio". Permettendo di impostare l'orologio interno alla scheda elettronica.

Premendo successivamente il tasto MENU', appaiono in sequenza e possono essere regolati i seguenti dati:

Giorno, Mese, Anno, Ora, Minuti, Giorno della settimana.

La scritta Salvo dati?? da confermare con MENU' permette di verificare l'esattezza delle operazioni compiute prima di confermarle (viene allora visualizzato sul display Salvato).

Programmatore di accensioni e spegnimenti orari durante la settimana

Premendo per 2 secondi il tasto MENU' dal radiocomando/telecomando si accede alla regolazione dell'orologio e premendo il tasto + si accede alla funzione di programmazione oraria settimanale, identificata sul display con la descrizione "Program. ON/OFF".

La programmazione permette di impostare un numero di accensioni e spegnimenti al giorno (fino a un massimo di tre) in ognuno dei giorni della settimana.

Confermando a display col tasto "MENU" appare una delle seguenti possibilità:

• No Prog. (nessun programma impostato)
• Program./giornal.(unico programma per tutti i giorni
• Program./settima.(impostazione per ogni singolo giorno).

ISTRUZIONI D'USO

Si passa dall'una all'altra coi tasti +/-

Confermando col tasto MENU' le opzione "Program./giornal." si accede alla scelta del numero di programmi (accensioni/spegnimenti) eseguibili in un giorno.

Utilizzando "Program./giornal." il programma/i impostato/i sarà lo stesso per tutti i giorni della settimana.

Premendo successivamente + si possono visualizzare:

- No Prog.

- Progr N° 1 (una accensione e uno spegnimento al giorno), Progr N° 2 (idem), Progr N° 3 (idem)

Usare il tasto per visualizzare in ordine inverso.

Se si seleziona 1° programma viene visualizzata l'ora della accensione.

A display compare: 1 Acceso ore 10,30; con il tasto +/- si varia l'ora e si conferma con MENU'.

A display compare: 1 Acceso minuti 10,30; con il tasto +/- si variano i minuti e si conferma con MENU'.

In maniera analoga si regola l'ora degli spegnimenti.

La conferma del programma viene data con la pressione del tasto MENU' quando si legge "Salvato" sul display.

Confermando "Program./settima." si dovrà scegliere il giorno nel quale eseguire la programmazione:

1 Lu; 2 Ma; 3 Me; 4 Gi; 5 Ve; 6 Sa; 7 Do

Una volta selezionato il giorno, scorrendoli coi tasti +/- e confermando col tasto MENU', si proseguirà con la programmazione con la stessa modalità con la quale si esegue un "Program./giornal.", scegliendo per ogni giorno della settimana se attivare una programmazione stabilendone numero di interventi ed a quali orari.

In caso di errore in qualunque momento della programmazione si può uscire dal programma senza salvare premendo tasto 0/1 a display compare Salvato.

Nel caso il pellet si esaurisca nel serbatoio, la stufa va in blocco con la scritta Stop/Fiamma.

Segnalazione riserva pellet

Le termostufe sono dotate di funzione elettronica rilevamento di quantità pellet nel serbatoio.

Il sistema di rilevamento pellet, integrato all'interno della scheda elettronica permette di rilevare in qualsiasi momento durante il funzionamento quanti kg mancano all'esaurimento carico di pellet effettuato.

È importante per il corretto funzionamento del sistema che alla 1º accessione (che deve essere eseguita dal CAT) venga effettuato il seguente procedimento.

Prima di iniziare ad utilizzare il sistema di rilevamento pellet è necessario caricare e consumare completamente un primo sacco di pellet, questo per ottenere un breve rodaggio del sistema.

Caricare quindi 15 kg di pellet.

Successivamente premere una volta il tasto riserva; verrà inserito in memoria che sono stati caricati 15 kg.

Da questo momento sul display è visualizzata la rimanenza di pellet con indicazione decrescente in kg (15...14...13).

Ad ogni ricarica va inserito in memoria il quantitativo di pellet caricato.

Per l'inserimento in memoria se la ricarica sarà di 15 kg è sufficiente premere il tasto “carico pellet”; per quantità diverse o in caso di errori si può indicare il quantitativo attraverso il menù riserva pellet come segue:

Premendo per 2'' il tasto MENU' si visualizza SETTAGGI.

Premendo il tasto +/- consecutivamente si visualizza Riserva pellet.

Confermando con il tasto MENU'compare il quantitativo di pellet presente + quello che si carica (di default 15, variabile coi tasti +/-).

Nel caso il pellet si esaurisca nel serbatoio, la stufa va in blocco con la scritta Stop/Fiamma.

ISTRUZIONI D'USO

RADIOCOMANDO cod. 633290 (OTTAWA / ATLANTA)

Serve per gestire tutte le funzioni per l'utilizzo.

Per chiarimenti contattare il Centro Assistenza Tecnico.

Legenda tasti e display:

: per accendere e spegnere (per passare da radiocomando stand by a radiocomando attivo)

+/- : per incrementare / decrementare le diverse regolazioni

A : per selezionare il funzionamento

M: per accedere ai menù di controllo e programmazione

- icona lampeggiante: radiocomando in ricerca di rete

- icona fissa: radiocomando con collegamento attivo

batteria scarica (n°3 pile alkaline mini stilo AAA)

tastiera bloccata (premere "A" e "M" in contemporanea per qualche secondo per bloccare o sbloccare la tastiera)

programmazione attivata

display alfanumerico composta da 16 cifre disposte su due righe da 8 cifre ciascuna

- icona lampeggiante: termostufa in fase di accensione - icona fissa: termostufa in fase di lavoro

funzione automatica (appare sul display il valore della temperatura)

Sul display si visualizzano altre informazioni utili, oltre alle icone descritte sopra.

- Posizione Stand-by:

si visualizza la temperatura dell'acqua impostata (Set 70°C), la temperatura di mandata (Tm 65°C) i Kg di pellet rimasti (15Kg) nel serbatoio e l'ora corrente (15:33)

- Fase di lavoro automatica:

Si visualizza la temperatura dell'acqua impostata (Set 70°C), la temperatura di mandata (Tm 65°C), i Kg e l'autonomia residua (50KG 10H) e l'ora corrente (15:33).

Premendo il tasto "A" del radiocomando potremo commutare dalla classica modalità "Modula_Potenze" alla modalità "Clima_Comfort".

In modalità "Clima_Comfort", premendo i tasti +/- sul pannello sinottico oppure sul radiocomando si imposta la temperatura desiderata in ambiente, avremo quindi ad esempio le seguenti situazioni:

- Con temperatura ambiente inferiore all'impostazione la termostufa modula normalmente le potenze per inseguire il set di mandata.

- Con temperatura ambiente raggiunta la termostufa si porta in potenza PI

- La temperatura viene trasmessa da radiocomando in dotazione che deve trovarsi nel raggio di azione del campo radio (15mt in linca d'aria libera)

- Nel caso venga a mancare il collegamento con il radiocomando, la termostufa proseguirà la fase di lavoro in potenza P1.

È disponibile un sistema di monitoraggio temperatura alternativo, sarà infatti possibile collegare alla porta seriale un termostato ambiente esterno di semplice reperibilità sul mercato.

La termostufa riconoscerà automaticamente il collegamento alla porta seriale del termostato osservando quindi le seguenti condizioni:

- Con temperatura ambiente inferiore all'impostazione del termostato esterno la termostufa modula normalmente le potenze per inseguire il set di mandata.

- Con temperatura ambiente raggiunta dal termostato esterno la termostufa si porta in potenza P1.

- Un asterisco al display indica che il termostato esterno sta' richiedendo il riscaldamento dei locali.

ISTRUZIONI D'USO

Regolazione orologio

Premendo per 2" il tasto "M" si accede al Menù "OROLOGIO" che consente di impostare l'orologio interno alla scheda elettronica. Premendo successivamente il tasto "M", appaiono in sequenza e possono essere regolati i seguenti dati:

Giorno, Mese, Anno, Ora, Minuti, Giorno della settimana.

La scritta SALVATAGGIO?? da confermare con "M" permette di verificare l'esattezza delle operazioni compiute prima di confermarle (viene allora visualizzato sul display la scritta Salvataggio).

Programmatore orario settimanale

Premendo per 2 secondi il tasto "M" dal radiocomando si accede alla regolazione dell'orologio e premendo il tasto "+" si accede alla funzione di programmazione oraria settimanale, identificata sul display con la descrizione "PROGRAM. ON/OFF". Questa funzione permette di impostare un numero di accensioni e spegnimenti al giorno (fino a un massimo di tre) in ognuno dei giorni della settimana. Confermando a display col tasto "M" appare una delle seguenti possibilità:

NO PROG (nessun programma impostato)

PROGRAMMA GIORN. (unico programma per tutti i giorni)

PROGRAMMA SETT. (programma specifico per ogni singolo giorno)

Con tasti “+/-” si passa da un tipo di programmazione all'atro.

Confermando col tasto "M" l'opzione "PROGRAMMA GIORN." si accede alla scelta del numero di programmi (accensioni/spegnimenti) eseguibili in un giorno. Utilizzando "PROGRAMMA GIORN." il programma/i impostato/i sarà lo stesso per tutti i giorni della settimana. Premendo successivamente il tasto "+" si possono visualizzare:

- NO PROG.

- 1° progr. (una accensione e uno spegnimento al giorno), 2° progr. (idem), 3° progr. (idem)

Usare il tasto “-” per visualizzare in ordine inverso. Se si seleziona 1º programma viene visualizzata l'ora della accensione.

A display compare: 1 “ACCESO” ore 10; con il tasto “+/-” si varia l'ora e si conferma col tasto "M".

A display compare: 1 "ACCESO" minuti 30; con il tasto "+/-" si variano i minuti e si conferma col tasto "M"

Analogamente per il momento dello spegnimento da programmare e per le successive accensioni o spegnimenti

Si conferma premendo "M" all'apparizione della scritta SALVATAGGIO?? sul display.

Confermando "PROGRAMMA SETT." si dovrà scegliere il giorno nel quale eseguire la programmazione:

1 Lu ; 2 Ma; 3 Me; 4 Gi; 5 Ve; 6 Sa; 7 Do

Una volta selezionato il giorno, utilizzando i tasti “+/-” e confermando col tasto "M", si proseguirà con la programmazione con la stessa modalità con la quale si esgue un "PROGRAMMA GIORN.", scegliendo per ogni giorno della settimana se attivare una programmazione stabilendone numero di interventi ed a quali orari. In caso di errore in qualunque momento della programmazione si può usci-re dal programma senza salvare premendo tasto, display comparirà NO SALVATAGGIO.

Variazione alimentazione pellet (SOLO A SEGUITO CONSIGLIO DEL CAT)

Premendo per due secondi il tasto "M" dal radiocomando e scorrendo le indicazioni del display con i tasti “+/-”, si incontra la descrizione "ADJ-PELLET". Confermando questa funzione con il tasto menù si accede ad una regolazione dell'alimentazione del pellet, diminuendo il valore impostato si diminuisce l'alimentazione del pellet, incrementando il valore impostato si aumenta l'alimentazione del pellet. Questa funzione può essere utile nel caso in cui sia cambiato il tipo di pellet per il quale è stato tarata la termostufa e sia quindi necessaria una correzione del caricamento.

Se tale correzione non fosse sufficiente, contattare il CAT, centro assistenza tecnica autorizzato Edilkamin, per stabilire il nuovo assetto di funzionamento.

Nota sulla variabilità della fiamma: Eventuali variazioni dello stato della fiamma dipendono dal tipo di pellet impiegato, nonché da una normale variabilità della fiamma di combustibile solido e dalle pulizie periodiche del crogiolo che la stufa automaticamente esegue (NB: che NON sostituiscono la necessaria aspirazione a freddo da parte dell'utente prima dell'accensione).

INDICAZIONE BATTERIE SCARICHE

L'accensione dell'icona della batteria indica che le pile interne al radiocomando sono quasi esaurite, provvedere alla loro sostituzione con tre elementi dello stesso modello (size AAA 1,5V).

• Non mescolare nel radiocomando batterie nuove con batterie parzialmente usate.
• Non mescolare marche e tipi diversi, poiché ogni tipo e marca ha differenti capacità.
• Non mescolare pile tradizionali e ricaricabili;
• Non cercare di ricaricare pile alcaline e zinco-carbone poiché si potrebbero provocare rotture o fuoriuscite di liquido.

INFORMAZIONI AGLI UTENTI

Ai sensi dell'art.13 del decreto legislativo 25 luglio 2005, n.151 "Attuazione delle Direttive 2002/95/CE,2002/96/CE e 2003/108/CE, relative alla riduzione dell'uso di sostanze pericolose nelle apparecchiature elettriche ed elettroniche, nonché allo smaltimento dei rifiuti". Il simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrà, pertanto, conferire l'apparecchiatura giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente, in ragione di uno a uno.

ISTRUZIONI D'USO

TELECOMANDO cod. 633310 (QUEBEC/TORONTO/MONTREAL/DETROIT/BOSTON/MIAMI)

Serve per gestire tutte le funzioni per l'utilizzo, è necessario puntarlo direttamente verso la termostufa.

Per chiarimenti contattare il Centro Assistenza Tecnico.

Legenda tasti e display:

: per accendere e spegnere

+/- : per incrementare / decrementare le diverse regolazioni

A : tasto per passare alla programmazione "EASY TIMER"

M : tasto per visualizzare/impostare il set di temperatura (Set 70°C) ed i Kg di pellet consumati (Pellt KG. UTE 200)

Indica una trasmissione di dati dal telecomando alla scheda.

batteria scarica (n°3 pile alkaline mini stilo AAA)

tastiera bloccata (premere "A" e "M" in contemporanea per qualche secondo per bloccare o sbloccare la tastiera)

Indica che si sta impostando un accensione/spegnimento con il programma "EASY TIMER"

Indica la temperatura ambiente rilevata dal telecomando (durante la configurazione tecnica del telecomando indica i valori dei parametri settati).

icona accesa: termostufa in fase di accensione/lavoro

Indica che la temperatura di mandata si può impostare manualmente

indicatore settaggio telecomando per termostufa a pellet/acqua

ISTRUZIONI D'USO

UTILIZZO DEL PROGRAMMA "EASY TIMER"

Il nuovo telecomando permette di gestire una nuova programmazione oraria molto intuitiva e veloce da utilizzare:

• Se la termostufa è accesa: è possibile impostare dal telecomando uno spegnimento con un posticipo regolabile tra una e dodici ore, nel display del pannello sinottico verrà visualizzato il tempo mancante allo spegnimento programmato.
• Se la termostufa è spenta: è possibile impostare dal telecomando un'accensione con un posticipo regolabile tra una e dodici ore, nel display del pannello sinottico verrà visualizzato il tempo mancante all'accessione programmata.
• Impostazione: per impostare il timer proseguire come segue:

a) Premere il tasto "A", si accende sul display l'icona

confermando l'accesso alla programmazione "Easy timer".

b) Con i tasti +/- impostare il numero di ore desiderato, esempio:

c) Puntare il telecomando verso il ricevitore del pannello sinottico
d) Confermare la programmazione premendo il tasto "A" per un paio di secondi, si spegnerà l'icona e si vedrà l'indicazione del tempo mancante per l'intervento della programmazione "Easy timer" sul pannello sinottico.
e) Per annullare la programmazione ripeterei i punti a),b),c),d) impostando il numero di ore a "0011"

BLOCCO TASTIERA

E' possibile bloccare la tastiera del telecomando per evitare attivazioni accidentali non controllate dall'utente. Premendo contempora-

neamente i tasti A e M, si accenderà il simbolo della chiave premere nuovamente i tasti A e M simultaneamente.

a conferma del blocco tastiera avvenuto. Per sbloccare la tastiera

INDICAZIONE BATTERIE SCARICHE

L'accensione dell'icona della batteria indica che le pile interne al telecomando sono quasi esaurite, provvedere alla loro sostituzione con tre elementi dello stesso modello (size AAA 1,5V).

• Non mescolare nel telecomando batterie nuove con batterie parzialmente usate.
• Non mescolare marche e tipi diversi, poiché ogni tipo e marca ha differenti capacità.
• Non mescolare pile tradizionali e ricaricabili;

- Non cercare di ricaricare pile alcaline e zinco-carbone poiché si potrebbero provocare rotture o fuoriuscite di liquido.

INFORMAZIONI AGLI UTENTI

Ai sensi dell'art.13 del decreto legislativo 25 luglio 2005, n.151 "Attuazione delle Direttive 2002/95/CE,2002/96/CE e 2003/108/CE, relative alla riduzione dell'uso di sostanze pericolose nelle apparecchiature elettriche ed elettroniche, nonché allo smaltimento dei rifiuti". Il simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrà, pertanto, conferire l'apparecchiatura giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente, in ragione di uno a uno.

MANUTENZIONE

In caso di fallita accensione, NON ripetere l'accensione prima di avere svuotato il crogiolo.

Una regolare manutenzione è alla base del buon funzionamento della termostufa.

La termostufa segnala a pannello un messaggio “°C fumi/alta” o “Manutenz_ione??” in caso sia necessaria ulteriore pulizia.

LA MANCATA MANUTENZIONE almeno STAGIONALE può provocare cattivo funzionamento; eventuali problemi da ciò derivanti non potranno essere considerati in garanzia.

La mancata manutenzione è quindi fra le cause che implicano la decadenza della garanzia.

Prima di effettuare qualsiasi manutenzione, disinserire l'apparecchio dalla rete di alimentazione elettrica

Pulizia settimanale (vedi illustrazione a pagina seguente)

La pulizia deve essere effettuata aiutandosi con un aspirapolvere (vedi optional pag. 27).

Operazioni da eseguire, a termostufa fredda.

Non aspirare mai la cenere calda, danneggerebbe l'aspirapolvere.

• Aspirare lo sportello e se necessario pulire il vetro (a freddo).
• Aprire l'antina ed estrarre il cassetto cenere e svuotare (fig. A-1) aspirare il piano fuoco.
• Asportare il coppo anteriore (fig. B-2).
• Aspirare il crogiolo o scrostarlo con la spatolina in dotazione, pulire eventuali occlusioni dei fori su tutti i lati, dopo aver tolto la piastrina frontale (fig. C-3).
• Pulire la candeletta
• Rimuovere i tappi d'ispezione su entrambi i fianchi del focolare e aspirare il vano crogiolo (fig. D-4).
• Muovere gli scovoli (*) :

- Per Quebec/Toronto/Detroit/Boston asportare il top in ceramica e agire sulla leva (vedi fig. E).

- Per Ottawa/Atlanta asportare il top in lamiera e agire sulla leva (vedi fig. F).

- Per Montreal/Miami aprire lo sportello superiore e agire sulla leva (vedi fig. G).

- Dopo un periodo di inattività della termostufa e comunque ogni mese svuotare il serbatoio pellet e aspirarne il fondo.

NOTA: All'atto della messa in servizio, il CAT, imposta un valore di Kg di pellet consumati, dopo il quale compare a display la scritta “SERVICE UTE”. La termostufa continua il suo funzionamento, ma il cliente finale è invitato ad effettuare l'accurata manutenzione di sua competenza, descritta sopra e spiegata dal CAT durante la messa in servizio. Per eliminare la scritta a display, dopo aver effettuato la manutenzione, premere il tasto boiler per almeno 5 secondi.

Pulizia stagionale (a cura Centro Assistenza Tecnica)

All'atto della messa in servizio, il CAT, imposta un valore di Kg di pellet consumati, dopo il quale compare a display la scritta "Manutenz_ione?".

La termostufa continua il suo funzionamento, ma il cliente finale deve contatare il CAT per effettuare l'indispensabile manutenzione stagionale. Si invita il cliente finale, indipendentemente dalla scritta che appare a display, ad effettuare una manutenzione a stagione.

Prima di effettuare qualsiasi manutenzione, disinserire l'apparecchio dalla rete di alimentazione elettrica

Il CAT autorizzato consegnerà, alla 1º accensione, il libretto di manutenzione della termostufa ove sono indicate le operazioni qui sotto riportate e da effettuare per la pulizia stagionale.

• Pulizia generale interna ed esterna
- Pulizia accurata dei tubi di scambio
- Pulizia accurata e disincrostazione del crogiolo e del relativo vano
- Pulizia motori, verifica meccanica dei giochi e dei fissaggi
- Pulizia canale da fumo (sostituzione delle guarnizioni sui tubi) e del vano ventilatore estrazione fumi
- Verifica del vaso di espansione
- Verifica e pulizia del circolatore.
- Controllo sonde
- Verifica e eventuale sostituzione della pila dell'orologio sulla scheda elettronica.
- Pulizia, ispezione e disincrostazione del vano della resistenza di accensione, sostituzione della stessa se necessario.
• Pulizia / controllo del Pannello Sinottico
- Ispezione visiva dei cavi elettrici, delle connessioni e del cavo di alimentazione
- Pulizia serbatoio pellet e verifica giochi assieme coclea-motoriduttore
- Verifica e eventuale sostituzione della guarnizione portello
- Collaudo funzionale: caricamento coclea, accensione, funzionamento per 10 minuti e spegnimento.

La mancata manutenzione implica la decadenza della garanzia.

Se vi è un uso molto frequente della termostufa, si consiglia la pulizia del canale da fumo ogni 3 mesi.

Per la modalità di manutenzione della canna fumaria, tenere in considerazione anche UNI 10847/2000 Impianti fumari singoli per generatori alimentati con combustibili liquidi e solidi. Manutenzione e controllo.

I comignoli e condotti di fumo ai quali sono collegati gli apparecchi utilizzatori di combustibili solidi devono venire puliti una volta all'anno (verificare se nella propria nazione esiste una normativa al riguardo).

In caso di non effettuazione del controllo e della pulizia regolari si aumenta la probabilità di incendio del comignolo.

In quel caso procedere come segue: non spegnere con acqua; svuotare il serbatoio del pellet; rivolgersi al CAT dopo l'incidente prima di riavviare.

MANUTENZIONE

1 2 3 4

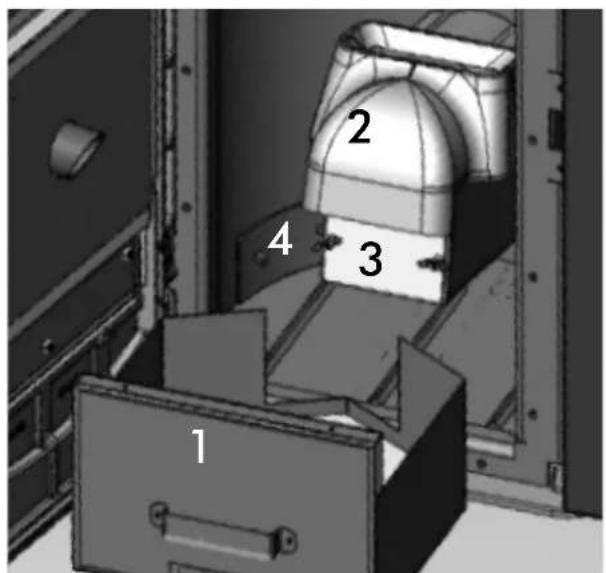

fig. A

2 3

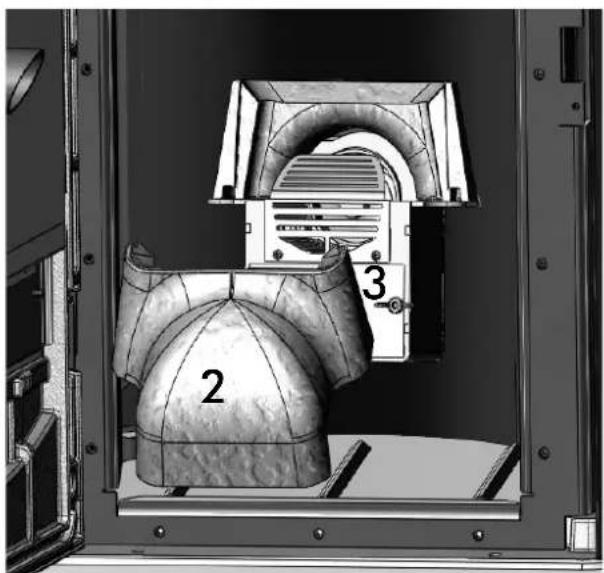

fig. B

4 3

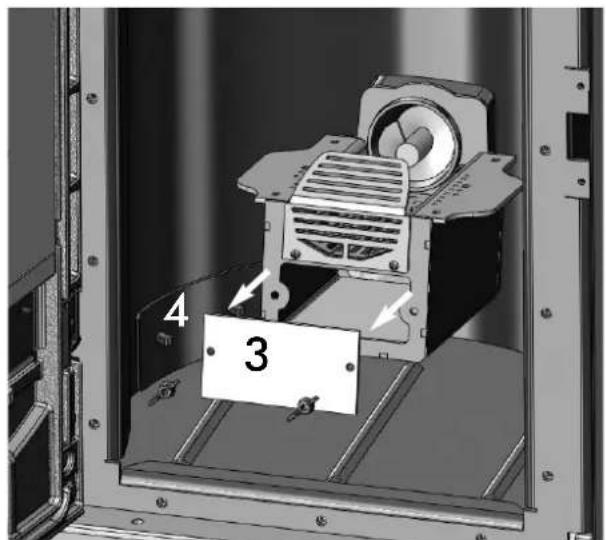

fig. C fig. D

In caso di problemi la temostufa si arresta automaticamente eseguendo l'operazione di spegnimento e sul display si visualizza una scritta relativa alla motivazione dello spegnimento (vedi sotto le varie segnalazioni).

Non staccare mai la spina durante la fase di spegnimento per blocco.

Nel caso di avvenuto blocco, per riavviare la termostufa è necessario lasciar avvenire la procedura di spegnimento (10 minuti con riscontro sonoro) e quindi premere il tasto 0/1 dal pannello sinottico.

Non riaccendere la termostufa prima di aver verificato la causa del blocco e RIPULITO/SVUOTATO il crogiolo.

SEGNALAZIONI DI EVENTUALI CAUSE DI BLOCCO E INDICAZIONI E RIMEDI:

1) PTC H2O_GUASTA: spegnimento per sonda lettura temperatura acqua guasta o scollegata. Verificare collegamento della sonda alla scheda. Verificare funzionalità tramite collaudo a freddo

2) Verifica/estratt.: spegnimento per anomalia al sensore giri del motore espulsione fumi. - Controllare funzionalità estrattore fumi (collegamento sensore di giri) - Controllare pulizia canale da fumo
3) Stop/Fiamma: spegnimento per crollo temperatura fumi (interviene se la termocoppia rileva una temperatura fumi inferiore a un valore impostato interpretando ciò come assenza di fiamma) La fiamma può essere mancata perché - esaurimento pellet - soffocamento fiamma per eccesso di pellet nel crogiolo - è intervenuto il termostato di massima / il pressostato / il termostato sicurezza acqua a “fermare” il motoriduttore
4) BloccoAF/NO Avvio: spegnimento per temperatura fumi non corretta in fase di accensione (interviene se in un tempo massimo di 15 minuti non compare fiamma e non è raggiunta la temperatura di avvio). Distinguere i due casi seguenti:

NON è comparsa la fiamma	E' comparsa la fiamma ma dopo la scritta Avvio è comparsoBloccoAF/NO Avvio
Verificare:- posizionamento e pulizia del crogiolo- funzionalità resistenza- temperatura ambiente; se inferiore 3°C serve accenditore (es. diavolina)	Chiedere intervento CAT per verifica- funzionalità termocoppia- temperatura di avvio impostata nei parametri

5) Mancata/Energia: spegnimento per mancanza energia elettrica (non è un difetto della termostufa). Verificare allacciamento elettrico e cali di tensione
6) Guasto/TC: spegnimento per termocoppia guasta o scollegata. Verificare collegamento della termocoppia alla scheda. Verificare funzionalità tramite collaudo a freddo.
7) °C fumi/alta: spegnimento per superamento temperatura massima fumi Una temperatura eccessiva dei fumi può dipendere da: tipo di pellet non adatto, anomalia estrazione fumi, canale da fumo ostruito, installazione non corretta, "deriva" del motoriduttore.
8) ALLARM_TEMP. H20: spegnimento per temperatura dell'acqua superiore ai 90°C Una temperatura eccessiva può dipendere da: impianto troppo piccolo: far attivare da CAT la funzione ECO intasamento: pulire i tubi di scambio, il crogiolo e lo scarico fumi.
9) Verifica/flu. aria: interviene se il sensore di depressione (vacuometro) rileva valori insufficienti La depressione può essere insufficiente nel caso di portello aperto: - tenuta non perfetta del portello (es. guarnizione) / - problema di aspirazione aria o di espulsione fumi / - canna fumaria intasata - punto di lettura vacuometro sporco di fuligine (pulire con aria secca). Controllare tarature. Chiedere intervento CAT sui parametri. L'allarme può verificarsi anche durante la fase di accensione.
10) Verifica_In aria: (visualizzazione per 2" senza lancio fase di blocco) Valore in Pascal superiore alla soglia "AC max PA".
11) FERMO T - COCLEA 1: (La coclea 1 gira quando dovrebbe essere ferma) Probabile guasto triac di comando motoriduttore/errore di collegamento cablaggi
12) FERMO G - COCLEA 1: (interviene quando il motoriduttore 1 è bloccato o guasto) Verificare il cablaggio del motoriduttore 1 oppure sostituirlo

POSSIBILI INCONVENIENTI

13) FERMO G - COCLEA 2: (interviene quando il motoriduttore 2 è bloccato o guasto)

Verificare il cablaggio del motoriduttore 2 oppure sostituirlo

14) Control. batteria

La termostufa non si ferma, ma si ha la scritta a display. Deve essere sostituita la batteria tampone sulla scheda. Problemi di contatto alla batteria dell, orologio.

15) WARMING LOADER 2

La sonda collegata alla coclea 2 legge una temperatura maggiore atermostufa non si ferma, ma si ha la scritta a display. Deve essere sostituita la batteria tampone sulla scheda.

17) Il pellet NON entra nel crogiolo:

• La coclea è vuota: effettuare riempimento coclea premendo contemporaneamente i tasti + e -.
• Il pellet si è incastrato nel serbatoio: svuotare con un aspiratore il serbatoio del pellet
• Il motoriduttore è rotto (viene visualizzato errore sul pannello sinottico).
• Il termostato di sicurezza coclea “stacca” alimentazione elettrica al motoriduttore: verificare non ci siano surriscaldamenti. Per verificare usare tester o ponticellare momentaneamente
• Il termostato di sicurezza sovratemperatura acqua “stacca” alimentazione elettrica al motoriduttore: verificare presenza di acqua nella termostufa. Per riarmare premere il pulsante sul retro della termostufa* dopo aver rimosso il cappuccio di protezione.
• In questi casi è indispensabile contattare il CAT prima di riavviare.

Tutte le segnalazioni restano visualizzate fino a che non si interviene sul pannello, premendo il tasto 0/1.

Si raccomanda di non far ripartire la termostufa prima di aver verificato l'eliminazione del problema.

Importante riferire al CAT (centro assistenza tecnica) le segnalazioni sul pannello.

18) Pannello sinottico spento:

• controllare collegamento cavo di alimentazione
- controllare fusibile (sul cavo di alimentazione)
- controllare collegamento del cavo flat al pannello sinottico

• avvicinarsi alla termostufa
- controllare e nel caso cambiare le pile
- estrarre antenna recrinabile (solo per OTTAWA/ATLANTA)* *

20) Acqua non sufficientemente calda:

- pulire lo scambiatore dall'interno del focolare

Posa e installazione

• Aerazione nel locale
• Il canale da fumo/ la canna fumaria riceve solo lo scarico della termostufa
• Il canale da fumo presenta: massimo 2 curve, massimo 2 metri in orizzontale, almeno 1,5 metri in verticale
• I tubi di scarico sono in materiale idoneo (consigliato acciaio inox)
• Nell'attraversamento di eventuali materiali infiammabili (es. legno) sono state prese tutte le precauzioni per evitare incendi.
• Il volume riscaldabile è stato opportunamente valutato considerando l'efficienza dei termosifoni:
  quanti kW sono stati stimati necessari???
• L'impianto idraulico è stato dichiarato conforme D.M. 37 ex L.46/90 da tecnico abilitato.

Uso

• Il pellet di legno (diametro 6 mm) utilizzato è di buona qualità e non umido (umidità max ammessa 8%).
• Il crogiolo e il vano cenere sono puliti e ben posizionati.
• E' stato indicato di azionare ogni giorno le aste di pulizia.
• I tubi di scambio e le parti interne al focolare sono puliti.
• Il condotto fumi (vedere pag. 8) è pulito.
  • L'impianto idraulico è stato sfiatato.
• La pressione (letta sul manometro) è di circa 1bar.

FAQ

Le risposte sono qui riportate in forma sintetica; per maggiori dettagli consultare le altre pagine del presente documento.

1) Cosa devo predisporre per poter installare le termostufe?

Scarico fumi di almeno 100 mm di diametro.

Presa aria nel locale di almeno 80 cm².

Attacco mandata e ritorno a collettore 3/4" G

Scarico in fognatura per valvola di sovrapressione 3/4" G

Attacco per carico 34 " G

Allacciamento elettrico a impianto a norma con interruttore magnetotermico 230V +/- 10%, 50 Hz

(valutare la divisione del circuito primario da quello secondario).

2) Posso far funzionare la termostufa senza acqua?

NO. Un uso senza acqua compromette la termostufa.

3) Le termostufe emettono aria calda?

NO. La maggior parte del calore prodotto viene trasferito all'acqua.

Solo Quebec / Toronto / Montreal / Detroit / Boston / Miami che immettono una minima quantità nel locale di installazione sotto forma di irraggiamento dal vetro del focolare. Si consiglia comunque di prevedere nel locale medesimo un termosifone.

4) Posso collegare mandata e ritorno della termostufa direttamente a un termosifone?

NO, come per ogni altra caldaia, è necessario collegarsi ad un collettore da dove poi l'acqua viene distribuita ai termosifoni.

5) Le termostufe forniscono anche acqua calda sanitaria?

E' possibile produrre acqua calda sanitaria utilizzando il KIT incorporato nella termostufa, si tratta di una produzione istantanea senza accumulo.

6) Posso scaricare i fumi delle termostufe direttamente a parete?

NO, lo scarico a regola d'arte (UNI 10683/05) deve raggiungere il colmo del tetto, e comunque per il buon funzionamento è necessario un tratto verticale di almeno 1,5 metri; ciò ad evitare che, in caso di black-out o di vento, si formi una leggera quantità di fumo nel locale di installazione.

7) E' necessaria una presa di aria nel locale di installazione?

Sì, per un ripristino dell'aria utilizzata dalla termostufa per la combustione; l'estrattore fumi preleva l'aria del locale per portarla nel crogiolo.

8) Cosa devo impostare sul display della termostufa?

La temperatura dell'acqua desiderata; la termostufa modulerà di conseguenza la potenza per ottenerla o mantenerla. Per impianti piccoli è possibile impostare una modalità di lavoro che prevede spegnimenti e accensioni della termostufa in funzione della temperatura dell'acqua raggiunta.

9) Devo aspirare il serbatoio del pellet?

Sì, almeno una volta al mese e quando la termostufa resta a lungo inutilizzata.

10) Posso bruciare altro combustibile oltre al pellet?

NO. La termostufa è progettata per bruciare pellet di legno di 6 mm di diametro, altro materiale può danneggiarla.

11) Posso accendere la termostufa con un SMS?

Sì, se il CAT o un elettricista ha installato tramite collegamento con cavo optional cod. 640560 alla porta seriale dietro la stufa.

ACCESSORI PER LA PULIZIA (optional)

Utile per la pulizia del vetro ceramico

Bidone aspiracenere
senza motore
(cod. 275400)

Utile per la pulizia del focolare

Dear Sir/Madam

	ITALIANO pz.
1	Piede antivibrante 4 649490
2	Basamento in ghisa 1 637870
3	Assieme struttura pre-assemblata 1 640910
4	Tappo ispezione interna 2 646670
5	Cassetto cenere 1 646520
6	Coppo refrattario posteriore 1 643430
7	Coppo refrattario anteriore 1 645410
8	Guarnizione bruciatore 1 646400
9	Bruciatore 1 637830
10	Piastrina scarico 1 646720
11	Vite T.T.B. esag. Interno M4 x 12	2	289360
12	Dado con alette M6	2 632490
13	Piastrine pulizia crogiolo	1 388780
14	Coclea secondaria	1 643460
15	Bussola per candeletta	1 247350
16	Candeletta	1 650500
17	Turbolatore 1 ^o giro prima fila	3 644940
18	Turbolatore 1 ^o giro seconda fila	3 644950
19	Turbolatore 2 ^o giro	4 644960
20	Assieme bancata pulizia	1 637860
21	Piastra ispezione caldaia	1 646920
22	Guarnizione ispezione caldaia	2 646740
23	Guarnizione ∅ 13	L=1,5 mt	224660
24	Caldaia superiore saldata	1 640950
25	Rubinetto sfiato aria 1/2"	1 287940
26	Pozzetto 1/2"	1 642160
27	Manometro	1 269590
28	Guarnizione caldaia tubo fumi	1 646660
29	Assieme tubo fumi	1 646470
30	Guarnizione	1 643690
31	Chiocciola fumi	1 639630
32	Ventilatore fumi	1	644430
33	Tappo porta sonda	1 255100
34	Sonda fumi	1 255370
35	Scheda elettronica Quebec-Toronto	1	646850
36	Supporto frontalino superiore	1 646500
37	Frontalino superiore	1 646460
38	Frontalino superiore in ceramica panna	1 642060
38	Frontalino superiore in ceramica rosso	1 642070
39	Frontalino inferiore in ceramica panna	1 642040
39	Frontalino inferiore in ceramica rosso	1 642050
40	Franco piccolo ceramica panna (Quebec-Detroit)	6 642100
40	Franco piccolo ceramica rosso (Quebec-Detroit)	6 642110
41	Franco grande ceramica panna (Quebec-Detroit)	2 642080
41	Franco grande ceramica rosso (Quebec-Detroit)	2 642090
42	Top ceramica panna	1 642120
42	Top ceramica rosso	1 642130
43	Piastrine ceramiche	10	647670
44	Piastrina bloccaggio ceramica frontale	2 388890
45	Piastrina bloccaggio ceramica anta	2 387530
46	Telaio antina	1 643740
47	Aggancio antina	1 646780
48	Perno antina	1 642240
49	Mano fredda	1 642680
50	Cerniera	2 646420
51	Guarnizione ∅ 13	L=2,0 mt	224660
52	Guarnizione 8 x2	L=1,5 mt	173050
53	Vetro ceramico	1	643770
54	Guarnizione 10 x 1	L=0,28 mt	173050
55	Fermavetro superiore	1 651610
56	Fermavetro inferiore	1 651620
57	Rondella elastica D.10	1 178490
58	Fianco zincato destro	1 641290
59	Fianco zincato sinistro	1 641300
60	Piastra centraggio ceramiche	2 387580
61	Fianco anteriore sinistro (Toronto-Boston)	1	646930
62	Top anteriore in ghisa senza staffe	1	643710
63	Pannello sinottico	1 612600
64	Cricchetto apertura coperchio	1 298020
65	Top posteriore in ghisa 1 643720
66	Perno cerniera coperchio pellet	2 298480
67	Coperchio pellet in ghisa	1 643360
68	Guarnizione	1 646390
69	Distanziale bruciatore	1 643450
70	Cuscinetto	1 645400
71	Porta cuscinetto	1 643370
72	Viti T.E. 4x 35	4 646700
73	Staffa fermo motoriduttore	1	643680
74	Gommini	4 234420
75	Motoriduttore Quebec-Toronto	2 645420
76	Tubo pellet	1 645430
77	Fascetta per tubo	1 646880

	ITALIANO	pz.
78	Termostato R/Aut 150°C	1	294270
79	Corpo caricatore	1 643700
80	Bussola bloccaggio motoriduttore	1	232580
81	Supporto motoriduttore	1 646800
82	Boccola teflonata per coclea	2 249010
83	Assieme coclea	1 249348
84	Guarnizione coclea	1 247380
85	Semiguscio chiusura coclea	1 247330
86	Chiusura superiore caricatore	1 247480
87	Corpo serbatoio pellet 1 643470
88	Parete posteriore serbatoio pellet	1	644970
89	Grglia protezione	1 647700
90	Fianco posteriore destro serbatoio	1	646360
91	Fianco posteriore sinistro serbatoio	1	646370
92	Assieme fianco destro	1	646540
93	Assieme fianco sinistro	1	646530
94	Piastrina vacuometro	1	647030
95	Vacuometro	1	640690
96	Pannello posteriore inferiore destro	1	643750
97	Pannello posteriore superiore	1	643760
98	Presa di rete con intertuttore	1	235210
99	Presa seriale RS232 con cavo flat	1	637060
100	Tubo stiato caldaia	1 645110
101	Valvola di sfiato aria automatica	1	284150
102	tubo collegamento caldaia	1	645090
103	Tubo collettore ritorno	1	645080
104	Sonda	1	271500
105	Tubo al vaso	1	645120
106	Rubinetto sfiato aria 3/8	1	289940
107	Vaso espansione	1	605610
109	Tubo di mandata	1	645100
110	Tubo flessibile 3/4 F-F L=500	1	646750
111	Tubo flessibile 3/4 F-F L=220	2	608380
112	Guarnizione da 3/4	14	262010
113	kit idraulico	1	646490
114	Riduzione 1"F a 3/4" M	1	283790
115	Circolatore	1	666830
116	Lamiera kit idraulico	1	646630
117	Elettrovalvola 3 vie	1	618680
118	Scambiatore	1	262570
119	Flussostato	1	627820
120	Valvola di sicurezza di 3 BAR 1/2 MF	1	280010
121	Valvola di scarico con otturatore 1/2" M	1	275970
122	Tubo allo scambiatore	1	643850
123	Tubo ritorno primario dallo scambiatore	1	643930
124	Tubo acqua calda	1	643940
125	Tubo dal circolatore	1	643870
126	Tubo fluido primario dalla valvola 3 vie	1	643350
127	Tubo di ritorno	1	643950
128	Tubo alla valvola 3 vie	1	643860
129	Rilevalore elettronico	1	638220
130	cavo con connettore	1	638240
131	Valvola ritegno	1	289330
132	Dado fissaggio tubo 3/4"	3	261980
133	Dado fissaggio tubo 1/2"	3	261990
134	Guarnizione pompa 1"	1	269620
135	Guarnizione tubo 1/2" 6 262020
136	Antina completa	1	646410
137	Antina completa senza vetro	1	646610
138	Top con coperchio pre assemblato	1	646450
139	Assieme top ant. con pannello sinottico	1	646430
140	Assieme bruciatore	1	637820
141	Caricalore pellet con coclea primaria	1	647230
142	Kit parti elettriche Quebec-Toronto	1	645440
143	Guanio	1	6630
144	Sacchetto essicante	1 261320
145	Telecomando con display	1	633310
146	Spatola	1	196500
147	cavo alimentazione rete	1	230210
148	kit cavi elettrici	1	646860
149	Protezione termica top	1	649550
150	Fianco anteriore destro (Toronto-Boston)	1	649820
151	Tubicino per sfiato	2	285190
152	Cavo flat	1	648730
153	Leva pulizia	1	650690
154	Piastra ispezione caldata con scarico	1	651180
155	Pannello posteriore inferiore sinistro	1	651380
156	Profilo per microswitch	1	653950
157	Microswitch	1	655290
158	Pressostato elettro-idraulico	1	653830
163	Coperchio ispezione ghisa	1	643360
164	Motoriduttore Detroit-Boston	2	655200
165	Kit parti elettriche Detroit-Boston	1	658680
166	Scheda elettronica Detroit-Boston	1	646850
167	Tappo 3/8"	1	627930
172	Aggancio maniglia	1	642760
-	Serie ceramiche rossa (Quebec-Detroit)	1	642140
-	Serie ceramiche panna (Quebec-Detroit)	1	641280
-	Serie ceramiche rossa (Toronto-Boston)	1	644920
-	Serie ceramiche panna (Toronto-Boston)ENGLISH pz.	1	644910
1	Anti-vibration mounts 4 649490
2	Cast iron base with bracket 1 637870
3	Internal inspection cap 1 640910
4	Front refractory housing 2 646670
5	Ash pan 1 646520
6	Rear refractory housing 1 643430
7	Rear refractory front 1 645410
8	Burner gasket 1 646400
9	Burner 1 637830
10	Relief plate 1 646720
11	T.T.B internal hexag screw M4 x 12	2	289360
12	Nut with M6 wings	2 632490
13	Combustion chamber cleaning plate	1 388780
14	Secondary feed screw	1 643460
15	Spark plug bushing	1 247350
16	Spark plug	1 650500
17	Turbulator Ist turn first row	3	644940
18	Turbulator Ist turn second row	3	644950
19	Turbolatore 2^a giro	4	644960
20	Cleaning block assembly	1 637860
21	Boiler inspection plate	1 646920
22	Boiler inspection gasket	2 646740
23	Gasket ∅ 13	L=1,5 mt	224660
24	Upper welded boiler	1 640950
25	1/2" Air relief tap	1	287940
26	1/2" Well	1	642160
27	Manometer	1 269590
28	Smoke pipe boiler gasket	1 646660
29	Smoke pipe assembly	1 646470
30	Gasket	1 643690
31	Smoke outlet spiral	1 639630
32	Smoke extraction fan	1 644430
33	Sensor holder cap	1 255100
34	Smoke sensor 1 255370
35	Electronic circuit board Quebec-Toronto	1	646850
36	Upper front panel support	1 646500
37	Upper front panel	1 646460
38	Off-white ceramic upper front panel	1 642060
38	Red ceramic upper front panel	1 642070
39	Off-white ceramic lower front panel	1 642040
39	Red ceramic lower front panel	1 642050
40	Off-white ceramic small side panel (Quebec-Detroit)	6	642100
40	Red ceramic small side panel (Quebec-Detroit)	6	642110
41	Off-white ceramic large side panel (Quebec-Detroit)	2	642080
41	Red ceramic large side panel (Quebec-Detroit)	2	642090
42	Off-white ceramic top	1 642120
42	Red ceramic top	1 642130
43	Ceramic plates	10	647670
44	Front ceramic blocking plate	2 388890
45	Door ceramic blocking plate	2 387530
46	Door frame	1 643740
47	Door lock	1 646780
48	Door pin	1 642240
49	Cold hand	1 642680
50	Hinge	2 646420
51	Gasket ∅ 13	L=2,0 mt	224660
52	Gasket 8 x 2	L=1,5 mt	173050
53	Ceramic glass	1 643770
54	Gasket 10 x 1	L=0,28 mt	173050
55	Holder glass holders	1 651610
56	Lower glass holders	1 651620
57	Elastic washer D.10	1 178490
58	Right galvanised side	1 641290
59	Left galvanised side	1 641300
60	Ceramic centring plate 2 387580
61	Left front side (Toronto-Boston)	1	646930
62	Cast iron front top without brackets	1 643710
63	Mimic panel	1 612600
64	Cover opening ratchet	1 298020
65	Cast iron rear top	1 643720
66	Pellet cover hinge pin	2 298480
67	Cast iron pellet cover	1 643360
68	Gasket	1 646390
69	Burner spacer	1 643450
70	Bearing	1 645400
71	Bearing holder	1 643370
72	Screw T.E. 4x 35	4	646700
73	Gear motor stop bracket	1 643680
74	Pad	4 234420
75	Gearmotor Quebec-Toronto	2	645420
76	Pellet pipe	1 645430
77	Pipe clamp	1 646880

	ENGLISH	pz.
78	Safety thermostat R/Aut 150°	1 294270
79	Loading device body	1 643700
80	Gearmotor locking bush	1 232580
81	Gear motor support	1 646800
82	Teflon bush for feed screw	2	249010
83	Feed screw assembly 1 249343
84	Feed screw gasket	1 247380
85	Feed screw half-shell closing	1	247330
86	Upper feeder closing	1 247480
87	Pellet hopper body	1 643470
88	Rear pellet hopper wall	1 644970
89	Pellet hopper protection grille	1	647700
90	Right rear hopper side	1 646360
91	Left rear hopper side	1 646370
92	Right side assembly	1 646540
93	Left side assembly	1 646530
94	Vacuum gauge plate	1	647030
95	Vacuum gauge	1	640690
96	Right lower rear panel	1 643750
97	Holder rear panel	1 643760
98	Plug with switch	1 235210
99	Serial port with flat cable	1 637060
100	Boiler relief pipe	1 645110
101	Automatic air relief valve 1 284150
102	boiler connection pipe	1 645090
103	Return connection pipe	1 645080
104	Sensor	1 271500
105	Pipe to tank	1 645120
106	3/8" white air relief tap	1 289940
107	Expansion tank	1 605610
109	Inlet pipe	1 645100
110	Flexible pipe 3/4 F-F L=500	1	646750
111	Flexible pipe 3/4 F-F L=220	2	608380
112	Gasket 3/4	14	262010
113	Hydraulic kit	1	646490
114	Brass reducer 1"F a 3/4" M	1	283790
115	Pump	1 666830
116	Hydraulic casing kit	1	646630
117	3-way Solenoid Valve	1	618680
118	Exchanger	1 262570
119	Flow switch	1	627820
120	Safety valve 3 bar 1/2" Male-Female	1 280010
121	Boiler relief valve with bolt 1/2" Male	1 275970
122	Pipe to exchanger	1 643850
123	Primary return pipe from exchanger	1 643930
124	Hot water pipe	1 643940
125	Pipe from circulator	1 643870
126	Primary fluid pipe from 3-way valve	1 643350
127	Return pipe 1 643950
128	Pipe to the 3-way valve	1 643860
129	Electronic detector	1 638220
130	cable with connector	1 638240
131	Retaining valve	1 289330
132	Pipe fastening nut 3/4"	3 261980
133	Pipe fastening nut 1/2"	3 261990
134	1" pump gasket	1 269620
135	1/2" pipe gasket	6 262020
136	Door with glass	1 646410
137	Complete door without glass	1 646610
138	Pre-assembled cover with top	1 646450
139	Front top assembly with synoptic panel	1 646430
140	Burner assembly	1 637820
141	Pellet feeder with primary feed screw	1 647230
142	Kit of electrical cables Quebec-Toronto	1	645440
143	Glove	1	6630
144	Desiccant crystals	1 261320
145	Remote control with display	1 633310
146	Scraper	1 196500
147	Mains cable	1 230210
148	Kit of electrical cables	1 646860
149	Boiler thermal protection	1 649550
150	Right front side (Toronto-Boston)	1	649820
151	Vent tube	2	285190
152	Flat cable	1 648730
153	Lever for cleaning	1 650690
154	Assembled front panel assembly	1	651180
155	Left lower rear panel	1 651380
156	Profile for microswitch	1 653950
157	Microswitch	1 655290
158	Electro-hydraulic pressure switch	1	653830
163	Cast iron lid 1 643360
164	Gearmotor Detroit-Boston 2 655200
165	Kit of electrical cables Detroit-Boston	1	658680
166	Electronic circuit board Detroit-Boston	1	646850
167	Stopper 3/8"	1 627930
172	Handle locking	1 642760
-	Red ceramic series (Quebec-Detroit)	1	642140
-	Cream ceramic series (Quebec-Detroit)	1	641280
-	Red ceramic series (Toronto-Boston)	1	644920
-	Cream ceramic series (Toronto-Boston)FRANÇAIS pz.	1	644910
1 Pied Antivibrant 4 649490
2 Base en fonte avec bride 1 637870
3 Ensemble structure pré-assemblée 1 640910
4 Bouchon inspection interne 2 646670
5 Tiroir cendres 1 646520
6 Tuile réfractaire postérieure 1 643430
7 Tuile réfractaire antérieure 1 645410
8 Garniture bruleur 1 646400
9 Bruleur 1 637830
10 Plaque évacuation 1 646720
11 Vis tête ronde bombée hexagonale intérieur M4 x 12		2	289360
12 Écrou avec ailettes M6		2 632490
13 Plaques nettoyage creuset		1 388780
14 Vis sans fin secondaire		1 643460
15 Douille pour bougie		1 247350
16 Bougie		1 650500
17 Turbulateur 1er parcours première rangée		3	644940
18 Turbulateur 1er parcours deuxième rangée		3	644950
19 Turbulateur 2ème parcours		4 644960
20 Ensemble banc de nettoyage		1 637860
21 Plaque inspection chaudière		1 646920
22 Garniture inspection chaudière		2 646740
23 Garniture ∅ 13 L=1,5 mt 224660
24 Chaudière supérieure soudée		1 640950
25 Robinet échappement air 1⁄2"		1 287940
26 Puisard 1⁄2"		1 642160
27 Manomètre		1 269590
28 Garniture chaudière tuyau fumées		1 646660
29 Ensemble tuyau fumées		1 646470
30 Garniture		1 643690
31 Limaçon fumées		1 639630
32 Ventilateur extraction fumées		1	644430
33 Bouchon porte sonde		1 255100
34 Sonde fumées		1 255370
35 Carte électronique Quebec-Toronto		1	646850
36 Support façade supérieure		1 646500
37 Façade supérieure		1 646460
38 Façade supérieure en céramique crème		1 642060
38 Façade supérieure en céramique rouge		1 642070
39 Façade inférieure en céramique crème		1 642040
39 Façade inférieure en céramique rouge		1 642050
40 Petit coté céramique crème (Quebec-Detroit)		6 642100
40 Petit coté céramique rouge (Quebec-Detroit)		6	642110
41 Grand coté céramique crème (Quebec-Detroit)		2 642080
41 Grand coté céramique rouge (Quebec-Detroit)		2 642090
42 Haut céramique crème		1 642120
42 Haut céramique Rouge		1 642130
43 Plaques céramiques		10	647670
44 Plaque blocage céramique frontale		2 388890
45 Plaque blocage céramique volet		2 387530
46 Châssis volet		1 643740
47 Accrochage petit volet		1 646780
48 Pivot petit volet		1 642240
49 Main froide		1 642680
50 Charnière		2 646420
51 Garniture ∅ 13 L=2,0 mt 224660
52 Garniture 8 x 2 L=1,5 mt 173050
53 Verre céramique 1 643770
54 Garniture 10 x 1 L=0,28 mt 173050
55 Parc-closes supérieur		1 651610
56 Parc-closes inférieur		1 651620
57 Rondelle élastique D.10		1 178490
58 Coté galvanisé droit		1 641290
59 Coté galvanisé gauche		1 641300
60 Plaque centrage céramiques 2 387580
61 Coté frontal gauche (Toronto-Boston)		1	646930
62 Top antérieur en fonte sans étriers		1	643710
63 Tableau synoptique		1	612600
64 Cliquet pour ouverture couvercle		1 298020
65 Top postérieur en fonte		1	643720
66 Pivot charnière couvercle pellet		2 298480
67 Couvercle pellet en fonte		1 643360
68 Garniture		1 646390
69 Entretoise bruleur		1 643450
70 Coussinet		1 645400
71 Porte coussinet		1 643370
72 Vis T.E. 4x 35		4	646700
73 Érier arrêt motoréducteur		1 643680
74 Bouchon		4 234420
75 Motoréducteur Quebec-Toronto		2	645420
76 Tuyau pellet		1 645430
77 Collier pour tuyau		1 646880

	FRANÇAIS	pz.
78	Thermostat de sécurité R/aut. 150°	1 294270
79	Corps chargeur	1 643700
80	Douille blocages motoréducteur	1 232580
81	Support motoréducteur	1 646800
82	Bague teflonisée pour vis sans fin	2 249010
83	Ensemble vis sans fin	1 249343
84	Garniture vis sans fin	1 247380
85	Semi-coquille fermeture vis sans fin	1 247330
86	Fermeture supérieure chargeur	1 247480
87	Corps réservoir pellet	1 643470
88	Paroi postérieure réservoir pellet	1 644970
89	Grille protection réservoir pellets	1 647700
90	Coté postérieur droit réservoir	1 646360
91	Coté postérieur gauche réservoir	1 646370
92	Ensemble coté droit	1 646540
93	Ensemble coté gauche	1 646530
94	Plaque vacuomètre	1 647030
95	Vacuomètre	1 640690
96	Panneau postérieur inférieur droite	1 643750
97	Panneau postérieur supérieur	1 643760
98	Prise de réseau avec interrupteur	1 235210
99	Fiche de série avec cable flat	1 637060
100	Tuyau échappement chaudière	1	645110
101	Soupape d'échappement air automatique	1	284150
102	Tuyau branchement chaudière	1	645090
103	Tuyau collecteur retour	1	645080
104	Sonde	1 271500
105	Tuyau au vase	1	645120
106	Robinet purgeur d'air 3/8" blanc	1	289940
107	Vase à expansion	1	605610
109	Tuyau de refoulement	1	645100
110	Tuyau flexible 3/4 F-F L=500	1	646750
111	Tuyau flexible 3/4 F-F L=220	2	608380
112	Garniture 3/4	14	262010
113	Kit hydraulique	1	646490
114	Réduction 1"F a 3/4" M	1	283790
115	Pompe	1	666830
116	Carter kit hydraulique	1	646630
117	Electrovanne à 3 voies	1	618680
118	Echangeur	1	262570
119	Fluxostat	1	627820
120	Soupape de sécurité 3 bars 1⁄2" MF	1	280010
121	Soupape dévacuation chaudière avec obturateur 1⁄2 M	1	275970
122	Tuyau à l'échangeur	1	643850
123	Tuyau retour primaire de l'échangeur	1	643930
124	Tuyau eau chaude	1	643940
125	Tuyau du circulateur	1	643870
126	Tuyau fluide primaire de la soupape à 3 voies	1	643350
127	Tuyau de retour	1	643950
128	Tuyau à la soupape à 3 voies	1	643860
129	Détecteur électronique	1 638220
130	Câble avec connecteur	1 638240
131	Soupape de retenue	1 289330
132	Ecrou fixation tuyau 3/4"	3	261980
133	Ecrou fixation tuyau 1/2"	3	261990
134	Garniture pompe 1"	1 269620
135	Garniture tuyau 1⁄2"	6	262020
136	Porte avec verre	1 646410
137	Porte complète sans verre	1 646610
138	Top avec couvercle pré-assemblé	1	646450
139	Ensemble top volet avec panneau synoptique	1	646430
140	Ensemble bruleur	1 637820
141	Chargeur pellet avec vis sans fin primaire	1	647230
142	Kit câbles électriques Quebec-Toronto	1	645440
143	Gant	1	6630
144	Sels hygroscopiques	1 261320
145	Télécommande avec écran 1 633310
146	Spatule	1 196500
147	Câble alimentation réseau	1 230210
148	Kit câbles électriques	1 646860
149	Protection thermique du dessus	1	649550
150	Coté frontal droite (Toronto-Boston)	1	649820
151	Tube d'acération	2	285190
152	Câble flat	1 648730
153	Levier pour le nettoyage	1 650690
154	Plaque d'inspection de la chaudière avec évacuation	1	651180
155	Panneau postérieur inférieur gauche	1	651380
156	Profil pour microswitch	1 653950
157	Microswitch	1 655290
158	Pressostat électro-hydraulique	1	653830
163	Couvercle en fonte	1 643360
164	Motoréducteur Detroit-Boston	2	655200
165	Kit câbles électriques Detroit-Boston	1	658680
166	Carte électronique Detroit-Boston	1	646850
167	Bouchon 3/8"	1 627930
172	Accrochage poignée	1 642760
-	Série céramiques Rouge (Quebec-Detroit)	1	642140
-	Série céramiques crème (Quebec-Detroit)	1	641280
-	Série céramiques Rouge (Toronto-Boston)	1	644920
-	Série céramiques crème (Toronto-Boston)ESPANOL pz.	1	644910
1 Pies antivibración 4 649490
2 Base de hierro fundido con abrazadera 1 637870
3 Grupo estructura pre-ensamblada 1 640910
4 Tapón inspección interna 2 646670
5 Cajón cenizas 1 646520
6 Cubierta refractaria posterior 1 643430
7 Cubierta refractaria anterior 1 645410
8 Empaquetadura quemador 1 646400
9 Quemador 1 637830
10 Placa descarga 1 646720
11 Tornillo T.T.B hexag interno M4 x 12		2	289360
12 Tuerca con aletas M6		2	632490
13 Placas limpieza crisol		1 388780
14 Cóclea secundaria		1 643460
15 Casquillo para bujía		1 247350
16 Bujía		1 650500
17 Turbolador 1 a vuelta primera fila		3	644940
18 Turbolador 1a vuelta segunda fila		3	644950
19 Turbolador 2a vuelta		4	644960
20 Grupo bancada limpieza		1 637860
21 Placa inspección caldera		1 646920
22 Empaquetadura inspección caldera		2 646740
23 Junta ∅ 13 L=1,5 mt 224660
24 Caldera superior soldada		1 640950
25 Grifo respiradero aire 1/2" 1 287940
26 Pozo 1/2" 1 642160
27 Manómetro		1 269590
28 Empaquetadura caldera tubo de humos		1 646660
29 Grupo tubo de humos		1 646470
30 Junta		1 643690
31 Tornillo hembra humos		1 639630
32 Ventilador extracción de humos		1	644430
33 Tapón porta sonda		1 255100
34 Sonda humos		1 255370
35 Ficha eletrónica Quebec-Toronto		1 646850
36 Soporte parte frontal superior		1 646500
37 Parte frontal superior		1 646460
38 Parte frontal superior de cerámica nata		1 642060
39 Parte frontal superior de cerámica roja		1 642070
39 Parte frontal inferior de cerámica nata		1 642040
39 Parte frontal inferior de cerámica roja		1 642050
40 Lado pequeño de cerámica nata (Quebec-Detroit)		6	642100
40 Lado pequeño de cerámica rojo (Quebec-Detroit)		6 642110
41 Lado grande de cerámica nata (Quebec-Detroit)		2	642080
41 Lado grande de cerámica rojo (Quebec-Detroit)		2	642090
42 Parte superior de cerámica nata		1 642120
42 Parte superior de cerámica roja		1 642130
43 Placas cerámicas		10	647670
44 Placa de bloqueo cerámica frontal		2 388890
45 Placa de bloqueo cerámica puerta		2 387530
46 Armazón puerta		1 643740
47 Enganche puerta		1 646780
48 Perno puerta		1 642240
49 Manofría		1 642680
50 Bisagra		2 646420
51 Junta ∅ 13 L=2,0 mt 224660
52 Junta 8 x 2 L=1,5 mt 173050
53 Cristal cerámico		1 643770
54 Junta 10 x 1 L=0,28 mt 173050
55 Sujeta vidrios superior		1 651610
56 Sujeta vidrios inferior		1 651620
57 Arandela elástica D.10		1 178490
58 Lado galvanizado derecho		1 641290
59 Lado galvanizado izquierdo 1 641300
60 Placa de centrado cerámicas		2 387580
61 Lado anterior izquierdo (Toronto-Boston)		1	646930
62 Tapa anterior en fundición sin abrazaderas		1	643710
63 Panel sinoptico		1 612600
64 Trinquete para apertura de la tapa		1	298020
65 Tapa posterior en fundición		1 643720
66 Perno bisagra tapa pellet		2 298480
67 Tapa pellet de fundición		1 643360
68 Junta		1 646390
69 Distanciador quemador		1 643450
70 Cojinete		1 645400
71 Porta cojinete		1 643370
72 Tornillo T.E. 4x 35		4	646700
73 Abrazadera tope motorreductor		1 643680
74 Tupón de goma		4 234420
75 Motorreductor Quebec-Toronto		2 645420
76 Tubo pellet		1	645430
77 Abrazadera para tubo		1 646880

	ESPAÑOL pz.
78	Termostato de seguridad R/Aut 150°C	1	294270
79	Cuerpo cargador	1 643700
80	Casquillo bloqueo motorreductor	1 232580
81	Soporte motorreductor	1 646800
82	Casquillo revestido con teflón para cóclea	2 249010
83	Grupo cóclea	1 249343
84	Empaquetadura cóclea	1 247380
85	Semicarcasa cierre cóclea	1 247330
86	Cierre superior cargador	1 247480
87	Cuerpo depósito pellet	1 643470
88	Pared posterior depósito pellet	1 644970
89	Rejilla de protección depósito de pellet	1 647700
90	Lado posterior derecho depósito	1 646360
91	Lado posterior izquierdo depósito	1 646370
92	Grupo lado derecho	1 646540
93	Grupo lado izquierdo	1 646530
94	Placa vacuómetro	1 647030
95	Vacuómetro	1 640690
96	Panel posterior inferior derecho	1 643750
97	Panel posterior superior	1 643760
98	Toma de red con interruptor	1 235210
99	Toma serial con cable flat	1 637060
100	Tubo respiradero caldera	1	645110
101	Válvula de desaireación automática	1	284150
102	tubo conexión caldera	1 645090
103	Tubo colector retorno	1	645080
104	Sonda	1 271500
105	Tubo al vaso	1	645120
106	Grifo respiradero aire 3/8" blanco	1	289940
107	Vaso expansión	1	605610
109	Tubo de envío	1	645100
110	Tubo flexible 3/4 F-F L=500	1	646750
111	Tubo flexible 3/4 F-F L=220	2	608380
112	Junta 3/4	14	262010
113	Kit hidráulico	1	646490
114	Reducción 1"F a 3/4" M	1	283790
115	Bomba	1	666830
116	Cárter kit hidráulico	1	646630
117	Electroválvula de 3 vías	1	618680
118	Intercambiador	1	262570
119	Flujostato	1	627820
120	Válvula de seguridad 3 bar 1 /2' MF	1	280010
121	Válvula descarga caldera con obturador 1⁄2" M	1	275970
122	Tubo al intercambiador	1	643850
123	Tubo de retorno primario desde intercambiador	1	643930
124	Tubo agua caliente	1	643940
125	Tubo desde el circulador	1	643870
126	Tubo fluido primario desde válvula de 3 vías	1	643350
127	Tubo de retorno	1	643950
128	Tubo a la válvula de 3 vías	1	643860
129	Detector electrónico	1 638220
130	Cable con conector	1 638240
131	Válvula de retención	1 289330
132	Tuerca fijación tubo 3/4"	3	261980
133	Tuerca fijación tubo 1/2"	3	261990
134	Empaquetadura bomba 1"	1 269620
135	Empaquetadura tubo 1 /2" 6 262020
136	Puerta completa de cristal	1 646410
137	Puerta completa sin cristal	1 646610
138	Encimera con tapa pre ensamblada	1	646450
139	Grupo tapa ant. con panel sinóptico	1	646430
140	Grupo quemador	1 637820
141	Cargador pellet con cóclea primaria	1	647230
142	Kit cables eléctricos Quebec-Toronto	1	645440
143	Guante	1	6630
144	Sales antihumedad	1 261320
145	Mando a distancia con pantalla	1	633310
146	Espátula	1 196500
147	Cable alimentación red	1 230210
148	Kit cables eléctricos	1 646860
149	Protección térmica tapa	1 649550
150	Lado anterior derecho (Toronto-Boston)	1	649820
151	Tubo de ventilación	2	285190
152	Cable flat	1 648730
153	Palanca para limpieza	1 650690
154	Placa de inspección caldera con descarga	1	651180
155	Panel posterior inferior izquierdo 1 651380
156	Perfil para microswitch	1 653950
157	Microswitch	1 655290
158	Presostato electro-hidráulico	1	653830
163	Tapa de fundición 1 643360
164	Motorreductor Detroit-Boston	2	655200
165	Kit cables eléctricos Detroit-Boston	1	658680
166	Ficha eletrónica Detroit-Boston	1	646850
167	Tapón 3/8"	1	627930
172	Enganche manija	1 642760
-	Serie cerámicas de color rojo (Quebec-Detroit)	1	642140
-	Serie cerámicas crema (Quebec-Detroit)	1	641280
-	Serie cerámicas de color rojo (Toronto-Boston)	1	644920
-	Serie cerámicas crema (Toronto-Boston)DEUTSCH pz.	1	644910
1 Vibrationsdämpfer-Fuß 4 649490
2 Sockel aus Gusseisen mit Halterung 1 637870
3 Vormontierte Aufbaeinheit 1 640910
4 Deckel für Inneninspektion 2 646670
5 Aschenladen-Einheit 1 646520
6 Rückwärtiger Schamottstein 1 643430
7 Vorderer Schamottstein 1 645410
8 Brennerdichtung 1 646400
9 Brenner 1 637830
10 Auslaufplättchen 1 646720
11 Schraube mit Rundkopf und Innenschskant M4 x 12		2	289360
12 Flügelmutter M6		2 632	490
13 Brenntiegel-Reinigungsplättchen		1 388	780
14 Zweit-Förderschnecke		1 643	460
15 Zündkerzenbuchse		1 247	350
16 Zündkerze		1 650	500
17 Turbolenzerzeuger 1.Umlauf erste Reihe		3	644940
18 Turbolenzerzeuger 1.Umlauf zweite Reihe		3	644950
19 Turbolenzerzeuger 2. Umlauf		4	644960
20 Einheit Reinigungsreihe		1 637	860
21 Heizkessel-Inspektions-Platte		1 646	920
22 Heizkessel-Inspektions-Dichtung		2 646	740
23 Dichtun ∅ 13		L=1,5 mt	224660
24 Oberer geschweißter Heizkessel		1	640950
25 Entlüftungshahn 1⁄2"		1 287	940
26 Einlaufschacht 1⁄2"		1 642	160
27 Manometer		1 269	590
28 Heizkesseldichtung Rauchgasrohr		1	646660
29 Rauchgasrohr-Einheit		1 646	470
30 Dichtun 1 643690
31 Rauchgasspirale		1 639	630
32 Rauchabzugsgebläse 1 644430
33 Sondenhalterdeckel		1 255	100
34 Unterdruckmesser		1 255	370
35 Schaltplan Quebec-Toronto		1	646850
36 Obere Blendenhalterung		1 646	500
37 Obere Blende		1 646	460
38 Obere Blende aus Keramik, sahnefarben		1	642060
38 Obere Blende aus Keramik, rot		1 642	070
39 Untere Blende aus Keramik, sahnefarben		1	642040
39 Untere Blende aus Keramik, rot		1	642050
40 Kurze Seite aus Keramik, sahne (Quebec-Detroit)		6	642100
40 Kurze Seite aus Keramik, rot (Quebec-Detroit)		6	642110
41 Lange Seite aus Keramik, sahne (Quebec-Detroit)		2	642080
41 Lange Seite aus Keramik, rot (Quebec-Detroit)		2 642090
42 Oberteil aus Keramik, sahnefarben		1	642120
42 Oberteil aus Keramik, rot		1 642	130
43 Keramikplättchen		10	647670
44 Befestigungsplättchen vordere Keramik		2	388890
45 Befestigungsplättchen Tür-Keramik		2	387530
46 Türrahmen		1 643	740
47 Türaufhängung		1 646	780
48 Tür-Stift		1 642	240
49 Kalthandgriff		1 642	680
50 Scharnier		2 646	420
51 Dichtun ∅ 13		L=2,0 mt	224660
52 Dichtun 8 x 2		L=1,5 mt	173050
53 Glaskeramikscheibe		1 643	770
54 Dichtun 10 x 1		L=0,28 mt	173050
55 Obere Glashalteleisten		1 651	610
56 Linke Glashalteleisten		1 651	620
57 Elastische Unterlegscheibe D. 10		1	178490
58 Verzinkte rechte Seite		1	641290
59 Verzinkte linke Seite		1	641300
60 Zentrierplatte Keramik		2 387	580
61 Linke Vorderseite (Toronto-Boston)		1	646930
62 Vordere Gusseisenabdeckung ohne Bügel		1	643710
63 Bedienfeld		1 612	500
64 Ratschenhebel für Deckelöffnung		1	298020
65 Hintere Gusseisenabdeckung		1 643	720
66 Scharnierstift Pelletdeckel		2 298	480
67 Pelletdeckel aus Gusseisen		1 643	360
68 Dichtun 1 646390
69 Abstandshalter Brenner		1 643450
70 Lager		1 645	400
71 Lagerbock		1 643	370
72 Schraube T.E. 4x 35		4	646700
73 Befestigungsbügel Getriebemotor		1	643680
74 Gummi		4 234	420
75 Getriebemotor Quebec-Toronto		2	645420
76 Pelletrohr		1 645	430
77 Rohrschelle		1 646	880

	ITALIANO pz.
1 Piede antivibrante 4 649490
2 Basamento in ghisa 1 647100
3 Assieme struttura pre-assemblata 1 647110
4 Tappo ispezione interna 2 646670
5 Cassetto cenere 1 646520
6 Coppo refrattario posteriore 1 643430
7 Coppo refrattario anteriore 1 645410
8 Guarnizione bruciatore 1 646400
9 Bruciatore 1 637830
10 Piastrina scarico 1 646720
11 Vitc T.T.B. esag. Interno M4 x 12		2	289360
12 Dado con alette M6		2 632490
13 Piastrine pulizia crogiolo		1 388780
14 Coclea secondaria		1 643460
15 Bussola per candelotta		1 247350
16 Candeletta		1 650500
17 Turbolatore 1° giro prima fila		3 644940
18 Turbolatore 1°giro seconda fila		3 644950
19 Turbolatore 2° giro		4 644960
20 Assieme bancata pulizia		1 637860
22 Guarnizione ispezione caldaia		2 646740
23 Guarnizione ∅ 13 L=1,5 mt 224660
24 Caldaia superiore saldata		1 640950
25 Rubinetto sfiato aria 1/2"		1 287940
26 Pozzetto 1/2"		1 642160
27 Manometro		1 269590
28 Guarnizione caldaia tubo fumi		1 646660
29 Assieme tubo fumi		1 646470
30 Guarnizione		1 643690
31 Chiocciola fumi		1 639630
32 Ventilatore fumi		1	644430
33 Tappo porta sonda		1 255100
34 Sonda fumi		1 255370
36 Supporto frontalino superiore		1 646500
37 Coperchio pellet		1 647160
38 Cerneria cassetto pellet		2 647510
39 Piastra superiore		1 647360
40 Franco destro in lamiera rossa Ottawa		1 647480
41 Franco sinistro in lamiera rossa Ottawa		1 647490
43 Top in lamiera		1 647400
44 Scamolex per antina		1 647340
45 Fermo scamolex antina		2 650200
46 Pannello posteriore inferiore destro		1 650730
47 Aggancio antina		1 646780
48 Perno antina		1 642240
49 Mano fredda		1 642680
50 Leva per pulizia		1 650700
51 Guarnizione ∅ 13 L=2,0 mt 224660
52 Top lamiera anteriore		1 650430
53 Portello saldato 1 649690
54 Assieme spioncino		1 647210
55 Tubicino per sfiato		2 285190
56 Omega chiavistello		1 650190
57 Rondella elastica D.10		1 178490
58 Franco zincato destro		1 641290
59 Franco zincato sinistro		1 641300
60 Piastra ispezione caldaia con scarico		2 651180
61 Assieme frontalino assemblato		1 647430
62 Cavo flat		1 648730
63 Pannello sinottico		1 612600
68 Guarnizione		1 646390
69 Distanziale bruciatore		1 643450
70 Cuscinctto		1 645400
71 Porta cuscinetto		1 643370
72 Viti T.E. 4x 35		4 646700
73 Staffa fermo motoriduttore		1	643680
74 Gommini		4 234420
75 Motoriduttore Ottawa		2 645420
76 Tubo pellet		1 645430
77 Fascetta per tubo		1 646880
78 Termostato R/Aut 150°C		1 294270

	ITALIANO pz.
79 Corpo caricatore		1 643700
80 Bussola bloccaggio motoriduttore		1 232580
81 Supporto motoriduttore		1 646800
82 Boccola teflonata per coclea		2 249010
83	Assieme coclea	1 249343
84 Guarnizione coclea		1 247380
85 Semiguscio chiusura coclea		1 247330
86 Chiusura superiore caricatore		1 247480
87 Corpo serbatoio pellet		1 647120
88 Parete posteriore serbatoio pellet		1 647560
89 Griglia protezione		1 645940
90 Franco posteriore destro serbatoio		1 647540
91 Franco posteriore sinistro serbatoio		1 647550
94 Piastrina vacuometro		1 647030
95 Vacuometro		1 640690
96 Pannello posteriore inferiore sinistro		1 647460
97 Pannello posteriore superiore		1 647470
98 Presa di rete con interuttore		1 235210
99 Presa seriale RS232 con cavo flat		1 637060
100	Tubo sfiato caldaia	1	645110
101	Valvola di sfiatoaria automatica	1	284150
102	tubo collegamento caldaia	1 645090
103	Tubo collettore ritorno	1	645080
104	Sonda	1 271500
105	Tubo al vaso	1	645120
106	Rubinetto sfiato aria 3/8	1 289940
107	Vaso espansione	1	605610
109	Tubo di mandata	1	645100
110	Tubo flessibile 3/4 F-F L=500	1	646750
111	Tubo flessibile 3/4 F-F L=220	2	608380
112	Guarnizione da 3/4	14	262010
113	kit idraulico	1	646490
114	Riduzione 1"F a 3/4" M	1	283790
115	Circolatore	1	666830
116	Lamiera kit idraulico	1	646630
117	Elettrovalvola 3 vie	1	618680
118	Scambiatore	1	262570
119	Flussostato	1	627820
120	Valvola di sicurezza di 3 BAR 1/2 MF	1	280010
121	Valvola di scarico con otturatore 1/2" M	1	275970
122	Tubo allo scambiatore	1	643850
123	Tubo ritorno primario dallo scambiatore	1	643930
124	Tubo acqua calda	1	643940
125	Tubo dal circolatore	1	643870
126	Tubo fluido primario dalla valvola 3 vie	1	643350
127	Tubo di ritorno	1	643950
128	Tubo alla valvola 3 vie	1	643860
129	Rilevatore elettronico	1 638220
130	cavo con connettore	1 638240
131	Valvola ritegno	1	289330
132	Dado fissaggio tubo 3/4"	3	261980
133	Dado fissaggio tubo 1/2"	3	261990
134	Guarnizione pompa 1"	1 269620
135	Guarnizione tubo 1/2"	6 262020
139	Antina portello	1 650250
140	Assieme bruciatore	1 637820
141	Caricatore pellet con coclea primaria	1	647230
143	Guanto	1	6630
144	Sacchetto essicante	1 261320
145	Radiocomando con display	1 633290
146	Spatola	1 196500
147	cavo alimentazione rete	1 230210
148	kit cavi elettrici	1 646860
149	Protezione termica top	1 649560
150	Protezione termica caldaia	1 649570
151	Antenna per radiocomando	1 649620
156	Profilo per microswitch	1 653950
157	Microswitch	1 653290
158	Pressostato elettro-idraulico I 653830
159	Radiocomando con display	1 633290
161	Fianco destro in lamiera rossa Atlanta	1	654000
162	Fianco sinistro in lamiera rossa Atlanta	1	654010
164	Motoriduttore Atlanta	2 655200
167	Tappo 3/8"	1	627930
168	Kit parti elettriche Atlanta	1	658480
169	Scheda elettronica Atlanta	1	658490
170	Kit parti elettriche Ottawa	1 650160
171	Scheda elettronica Ottawa	1 650170
172	Aggancio manigliaENGLISH pz.	1 642760
1 Anti-vibration mounts 4 649490
2 Cast iron base with bracket 1 647100
3 Internal inspection cap 1 647110
4 Front refractory housing 2 646670
5 Ash pan 1 646520
6 Rear refractory housing 1 643430
7 Rear refractory front 1 645410
8 Burner gasket 1 646400
9 Burner 1 637830
10 Relief plate 1 646720
11 T.T.B internal hexag screw M4 x 12		2	289360
12 Nut with M6 wings		2 632490
13 Combustion chamber cleaning plate		1 388780
14 Secondary feed screw		1 643460
15 Spark plug bushing		1 247350
16 Spark plug		1 650500
17 Turbulator 1st turn first row		3	644940
18 Turbulator 1st turn second row		3	644950
19 Turbolatore 2° giro		4	644960
20 Cleaning block assembly		1 637860
22 Boiler inspection gasket		2 646740
23 Gasket ∅ 13 L=1,5 mt 22 4660
24 Upper welded boiler		1 640950
25 1/2" Air relief tap		1	287940
26 1/2" Well		1	642160
27 Manometer		1 269590
28 Smoke pipe boiler gasket		1 646660
29 Smoke pipe assembly		1 646470
30 Gasket		1 643690
31 Smoke outlet spiral		1 639630
32 Smoke extraction fan		1 644430
33 Sensor holder cap		1 255100
34 Smoke sensor 1 255370
36 Upper front panel support		1 646500
37 Pellet cover		1 647160
38 Pellet pan hinge		2 647510
39 Upper plate		1 647360
40 Right red sheet metal side Ottawa		1 647480
41 Left red sheet metal side Ottawa		1 647490
43 Sheet metal top		1 647400
44 Door Scamolex		1 647340
45 Scamolex door stop		2 650200
46 Right lower rear panel		1 650730
47 Door lock		1 646780
48 Door pin		1 642240
49 Cold hand		1 642680
50 Lever for cleaning		1 650700
51 Gasket ∅ 13 L=2,0 mt 22 4660
52 Front top sheet		1 650430
53 Welded door		1	649690
54 Soy hole assembly		1 647210
55 Vent tube		2	285190
56 Faux glass		1 647620
57 Elastic washer D.10 1 178490
58 Right galvanised side		1 641290
59 Left galvanised side		1 641300
60 Boiler inspection plate with relief		2 651180
61 Assembled front panel assembly		1	647430
62 Flat cable		1 648730
63 Mimic panel		1 612600
68 Gasket		1 646390
69 Burner spacer		1 643450
70 Bearing		1 645400
71 Bearing holder		1 643370
72 Screw T.E. 4x 35		4	646700
73 Gear motor stop bracket		1 643680
74 Pad		4 234420
75 Gearmotor Ottawa		2 645420
76 Pellet pipe		1 645430
77 Pipe clamp		1 646880
78 Safety thermostat R/Aut 150°		1 294270

	ENGLISH pz.
79	Loading device body	1 643700
80	Gearmotor locking bush	1 232580
81	Gear motor support	1 646800
82	Teflon bush for feed screw	2	249010
83	Feed screw assembly	1 249348
84	Feed screw gasket	1 247380
85	Feed screw half-shell closing	1 247330
86	Upper feeder closing	1 247480
87	Pellet hopper body	1 647120
88	Rear pellet hopper wall	1 647560
89	Pellet hopper protection grille	1 645940
90	Right rear hopper side	1 647540
91	Left rear hopper side	1 647550
94	Vacuum gauge plate	1	647030
95	Vacuum gauge	1	640690
96	Left lower rear panel	1 647460
97	Holder rear panel	1 647470
98	Plug with switch	1 235210
99	Serial port whit flat cable	1 637060
100	Boiler relief pipe	1 645110
101	Automatic air relief valve	1 284150
102	boiler connection pipe	1 645090
103	Return connection pipe	1 645080
104	Sensor	1 271500
105	Pipe to tank	1 645120
106	3/8" white air relief tap	1	289940
107	Expansion tank	1 605610
109	Inlet pipe	1 645100
110	Flexible pipe 3/4 F-F L=500	1	646750
111	Flexible pipe 3/4 F-F L=220	2	608380
112	Gasket 3/4	14	262010
113	Hydraulic kit	1	646490
114	Brass reducer 1"F a 3/4" M	1	283790
115	Pump	1	666830
116	Hydraulic casing kit	1	646630
117	3-way Solenoid Valve	1	618680
118	Exchanger	1	262570
119	Flow switch	1	627820
120	Safety valve 3 bar 1/2" Male-Female	1	280010
121	Boiler relief valve with bolt 1/2" Male	1	275970
122	Pipe to exchanger	1 643850
123	Primary return pipe from exchanger	1	643930
124	Hot water pipe	1 643940
125	Pipe from circulator	1 643870
126	Primary fluid pipe from 3-way valve	1	643350
127	Return pipe	1 643950
128	Pipe to the 3-way valve 1 643860
129	Electronic detector	1 638220
130	cable with connector	1 638240
131	Retaining valve	1 289330
132	Pipe fastening nut 3/4"	3 261980
133	Pipe fastening nut 1/2"	3 261990
134	1" pump gasket	1 269620
135	1/2" pipe gasket	6 262020
139	Door with glass	1 650250
140	Burner assembly	1 637820
141	Pellet feeder with primary feed screw	1	647230
143	Glove	1	6630
144	Desiccant crystals	1 261320
145	Radio control with display	1 633290
146	Scraper 1 196500
147	Mains cable	1 230210
148	Kit of electrical cables	1 646860
149	Top thermal protection	1	649560
150	Boiler thermal protection	1 649570
151	Antenna for radio control	1 649620
156	Profile for microswitch	1 653950
157	Microswitch	1 653290
158	Electro-hydraulic pressure switch	1	653830
159	Remote control with display	1 633290
161	Right red sheet metal side Atlanta	1	654000
162	Left red sheet metal side Atlanta	1	654010
164	Gearmotor Atlanta	2 655200
167	Stopper 3/8"	1 627930
168	Kit of electrical cables Atlanta	1	658480
169	Electronic circuit board Atlanta	1	658490
170	Kit of electrical cables Ottawa	1	650160
171	Electronic circuit board Ottawa	1	650170
172	Handle lockingFRANÇAIS pz.	1 642760
1 Pied Antivibrant 4 649490
2 Base en fonte avec bride 1 637870
3 Ensemble structure pré-assemblée 1 640910
4 Bouchon inspection interne 2 646670
5 Tiroir cendres 1 646520
6 Tuile réfractaire postérieure 1 643430
7 Tuile réfractaire antérieure 1 645410
8 Garniture bruleur 1 646400
9 Bruleur 1 637830
10 Plaque évacuation 1 646720
11 Vis tête ronde bombée hexagonale intérieur M4x12		2	289360
12 Ecrou avec ailettes M6		2 632490
13 Plaques nettoyage creuset		1 388780
14 Vis sans fin secondaire		1 643460
15 Douille pour bougie		1 247350
16 Bougie		1 650500
17 Turbulateur 1er parcours première rangée		3	644940
18 Turbulateur 1er parcours deuxième rangée		3	644950
19 Turbulateur 2ème parcours		4 644960
20 Ensemble banc de nettoyage		1 637860
22 Garniture inspection chaudière		2 646740
23 Garniture ∅ 13 L=1,5 mt 224660
24 Chaudière supérieure soudée		1 640950
25 Robinet échappement air 1⁄2"		1 287940
26 Puisard 1⁄2"		1 642160
27 Manomètre		1 269590
28 Garniture chaudière tuyau fumées		1 646660
29 Ensemble tuyau fumées		1 646470
30 Garniture		1 643690
31 Limaçon fumées		1 639630
32 Ventilateur extraction fumées		1	644430
33 Bouchon porte sonde		1 255100
34 Sonde fumées		1 255370
36 Support façade supérieure		1 646500
37 Couvercle pellet 1 647160
38 Charnière tiroir pellet		2 647510
39 Plaque supérieure		1 647360
40 Coté droit en tôle rouge Ottawa		1 647480
41 Coté gauche en tôle rouge Ottawa 1 647490
43 Top en tôle		1	647400
44 Scamolex pour petit volet		1 647340
45 Arrêt scamolex petit volet		2 650200
46 Panneau postérieur inférieur droite		1 650730
47 Accrochage petit volet		1 646780
48 Pivot petit volet		1 642240
49 Main froide		1 642680
50 Levier pour le nettoyage		1 650700
51 Garniture ∅ 13 L=2,0 mt 224660
52 Top en tôle antérieur		1	650430
53 Porte soudée		1 649690
54 Ensemble judas		1 647210
55 Tube d'aération		2 285190
56 Fausse vitre		1 646760
57 Rondelle élastique D.10		1 178490
58 Coté galvanisé droit		1 641290
59 Coté galvanisé gauche		1 641300
60 Plaque d'inspection de la chaudière avec évacuation		2	651180
61 Ensemble façade assemblé		1 647430
62 Câble flat		1 648730
63 Tableau synoptique		1	612600
68 Garniture		1 646390
69 Entretoise bruleur		1 643450
70 Coussinet		1 645400
71 Porte coussinet		1 643370
72 Vis T.E. 4x 35		4	646700
73 Érier arrêt motoréducteur		1 643680
74 Bouchon		4 234420
75 Motoréducteur Ottawa		2 645420
76 Tuyau pellet		1 645430
77 Collier pour tuyau		1 646880
78 Thermostat de sécurité R/aut. 150°		1 294270

	ITALIANO pz.
1	Pede antivibrante 4 649490
3	Assieme struttura pre-assemblata 1 640910
4	Tappo ispezione interna 2 646670
5	Cassetto cenere 1 646520
6	Coppo refrattario posteriore 1 643430
7	Coppo refrattario anteriore 1 645410
8	Guarnizione bruciatore 1 646400
9	Bruciatore 1 637830
10	Piastrina scarico 1 646720
11	Vite T.T.B. esag. Interno M4 x 12	2	289360
12	Dado con alette M6	2 632490
13	Piastrine pulizia crogiolo	1 388780
14	Coclea secondaria	1 643460
15	Bussola per candelletta	1 247350
16	Candelletta	1 264050
17	Turbolatore 1 ^ giro prima fila	3 644940
18	Turbolatore 1 ^ giro seconda fila	3 644950
19	Turbolatore 2 ^ giro	4 644960
20	Assieme bancata pulizia	1 637860
21	Piastra ispezione caldaia	1 646920
22	Guarnizione ispezione caldaia	2 646740
23	Guarnizione ∅ 13	L=1,5 mt	224660
24	Caldaia superiore saldata	1 640950
25	Rubinetto sfiato aria 1/2"	1 287940
26	Pozzetto 1/2"	1 642160
27	Manometro	1 269590
28	Guarnizione caldaia tubo fumi	1 646660
29	Assieme tubo fumi	1 646470
30	Guarnizione	1 643690
31	Chiocciola fumi	1 639630
32	Ventilatore fumi	1	644430
33	Tappo porta sonda	1 255100
34	Sonda fumi	1 255370
35	Scheda elettronica Quebec-Toronto	1	646850
46	Telaio antina	1 643740
47	Aggancio antina	1 646780
48	Perno antina	1 642240
49	Mano fredda	1 642680
50	Cerniera	2 646420
51	Guarnizione ∅ 13	L=2,0 mt	224660
52	Guarnizione 8 x2	L=1,5 mt	173050
53	Vetro ceramico	1	643770
54	Guarnizione 10 x 1	L=0,28 mt	173050
55	Fermavetro superiore	1 651610
56	Fermavetro inferiore	1 651620
57	Rondella elastica D.10	1 178490
58	Fianco zincato destro	1 641290
59	Fianco zincato sinistro	1 641300
63	Pannello sinottico	1 612600
66	Perno cerniera coperchio pellet	2 298480
68	Guarnizione	1 646390
69	Distanziale bruciatore	1 643450
70	Cuscinetto	1 645400
71	Porta cuscinetto	1 643370
72	Viti T.E. 4x 35	4 646700
73	Staffa fermo motoriduttore	1	643680
74	Gommini	4 234420
75	Motoriduttore Quebec-Toronto	2 645420
76	Tubo pellet	1 645480
77	Fascetta per tubo	1 646880
78	Termostato R/Aut 150°C	1 294270
79	Corpo caricatore	1 643700
80	Bussola bloccaggio motoriduttore	1 232580
81	Supporto motoriduttore	1 646800
82	Boccola teflonata per coclea 2 249010
83	Assieme coclea	1 249343
84	Guarnizione coclea	1 247380
85	Semiguscio chiusura coclea	1 247330
86	Chiusura superiore caricatore	1 247480
89	Griglia protezione	1 647700
90	Fianco posteriore destro serbatoio	1 646360
91	Fianco posteriore sinistro serbatoio	1 646370
94	Piastrina vacuometro	1 647030
95	Vacuometro	1 640690
98	Presa di rete con interuttore	1 235210
99	Presa seriale RS232 con cavo flat	1 637060
100	Tubo sfiato caldaia	1	645110
101	Valvola di sfiato aria automatica	1	284150
102	tubo collegamento caldaia	1 645090
103	Tubo collettore ritorno	1	645080
104	Sonda	1 271500

	ITALIANO	pz.
105 Tubo al vaso		1 645120
106 Rubinetto sfiato aria 3/8		1 289940
107 Vaso espansione		1	605610
109 Tubo di mandata		1 645100
110 Tubo flessibile 3/4 F-F L=500		1	646750
111 Tubo flessibile 3/4 F-F L=220		2	608380
112 Guarnizione da 3/4		14	262010
113 kit idraulico		1	646490
114 Riduzione 1"F a 3/4" M		1	283790
115 Circolatore		1	666830
116 Lamiera kit idraulico		1	646630
117 Elettrovalvola 3 vie		1	618680
118 Scambiatore		1	262570
119 Flussostato		1	627820
120 Valvola di sicurezza di 3 BAR 1/2 MF		1	280010
121 Valvola di scarico con otturatore 1/2" M		1	275970
122 Tubo allo scambiatore		1	643850
123 Tubo ritorno primario dallo scambiatore		1	643930
124 Tubo acqua calda		1	643940
125 Tubo dal circolatore		1 643870
126 Tubo fluido primario dalla valvola 3 vie		1	643350
127 Tubo di ritorno		1	643950
128 Tubo alla valvola 3 vie		1	643860
129 Rilevatore elettronico		1	638220
130 cavo con connettore		1	638240
131 Valvola ritegno		1	289330
132 Dado fissaggio tubo 3/4"		3	261980
133 Dado fissaggio tubo 1/2"		3	261990
134 Guarnizione pompa 1"		1 269620
135 Guarnizione tubo 1/2" 6 262020
140 Assieme bruciatore		1	637820
141 Caricatore pellet con coclea primaria		1	647230
142 Kit parti elettriche Quebec-Toronto		1	645440
143 Guanto		1	6630
144 Sacchetto essicante		1	261320
145 Telecomando con display		1	633310
146 Spatola		1	196500
147 cavo alimentazione rete		1	230210
148 kit cavi elettrici		1	646860
151 Tubicino per sfiato		2	285190
152 Cavo flat		1	648730
153 Leva pulizia		1 650690
154 Piastra ispezione caldaia con scarico		1	651180
156 Profilo per microswitch		1	653950
157 Microswitch		1	655290
158 Pressostato elettro-idraulico		1	653830
164 Motoriduttore Detroit-Boston		2	655200
165 Kit parti elettriche Detroit-Boston		1	658680
166 Scheda elettronica Detroit-Boston		1	646850
167 Tappo 3/8"		1	627930
172 Aggancio maniglia		1	642760
173 Top con coperchio preassemblato		1	659680
174 Protezione termica top		1	655280
175 Coperchio ispezione ghisa		1	655250
176 Coperchio pellet in ghisa		1	655260
177 Top in ghisa		1	655230
178 Cricchetto apertura coperchio		1	664130
179 Supporto frontalino superiore		1 658320
180 Piastrina bloccaggio frontalino anta		2	394240
181 Basamento in ghisa		1	655270
182 Parete posteriore serbatoio pellet		1	658400
183 Corpo serbatoio pellet I 658450
184 Pannello posteriore superiore		1	664610
185 Pannello posteriore inferiore destro		1 664590
186 Pannello posteriore inferiore sinistro		1	664600
187 Fianco destro in lamiera		1 664570
188 Fianco sinistro in lamiera		1	664580
189 Antina completa		1	658670
190 Antina completa senza vetro		1	646610
191 Magnete		2	249310
192 Frontale in lamiera		1	658300
193 Frontalino inferiore		1	658360
194 Fianco ceramica destro bordeaux		1	655220
195 Fianco ceramica sinistro bordeaux		1	657430
196 Top in ceramica bordeaux I 655210
197 Fianco anteriore in alluminio		2	655310
198 Fianco intermedio in alluminio		2	659470
199 Top in lamiera		1 394140
200 Perni fissaggio fianchi in alluminio		8 297850
- Serie ceramiche bordeaux Montreal-Miami		1	656680
	ENGLISH pz.
1	Anti-vibration mounts 4 649490
3	Internal inspection cap 1 640910
4	Front refractory housing 2 646670
5	Ash pan 1 646520
6	Rear refractory housing 1 643430
7	Rear refractory front 1 645410
8	Burner gasket 1 646400
9	Burner 1 637830
10	Relief plate 1 646720
11	T.T.B internal hexag screw M4 x 12	2	289360
12	Nut with M6 wings	2 632490
13	Combustion chamber cleaning plate	1 388780
14	Secondary feed screw	1 643460
15	Spark plug bushing	1 247350
16	Spark plug	1 650500
17	Turbulator 1st turn first row	3 644940
18	Turbulator 1st turn second row	3 644950
19	Turbolatore 2° giro	4 644960
20	Cleaning block assembly	1 637860
21	Boiler inspection plate	1 646920
22	Boiler inspection gasket	2 646740
23	Gasket ∅ 13	L=1,5 mt	224660
24	Upper welded boiler	1 640950
25	1/2" Air relief tap	1 287940
26	1/2" Well	1 642160
27	Manometer	1 269590
28	Smoke pipe boiler gasket	1 646660
29	Smoke pipe assembly	1 646470
30	Gasket	1 643690
31	Smoke outlet spiral	1 639630
32	Smoke extraction fan	1 644430
33	Sensor holder cap	1 255100
34	Smoke sensor 1 255370
35	Electronic circuit board Quebec-Toronto	1	646850
46	Door frame	1 643740
47	Door lock	1 646780
48	Door pin	1 642240
49	Cold hand	1 642680
50	Hinge	2 646420
51	Gasket ∅ 13	L=2,0 mt	224660
52	Gasket 8 x 2	L=1,5 mt	173050
53	Ceramic glass	1 643770
54	Gasket 10 x 1	L=0,28 mt	173050
55	Holder glass holders	1 651610
56	Lower glass holders	1 651620
57	Elastic washer D.10	1 178490
58	Right galvanised side	1 641290
59	Left galvanised side	1 641300
63	Mimic panel	1 612600
64	Cover opening ratchet	1 298020
68	Gasket	1 646390
69	Burner spacer	1 643450
70	Bearing	1 645400
71	Bearing holder	1 643370
72	Screw T.E. 4x 35	4	646700
73	Gear motor stop bracket	1 643680
74	Pad	4 234420
75	Gearmotor Quebec-Toronto	2 645420
76	Pellet pipe	1 645480
77	Pipe clamp	1 646880
78	Safety thermostat R/Aut 150°	1 294270
79	Loading device body	1 643700
80	Gearmotor locking bush	1 232580
81	Gear motor support	1 646800
82	Teflon bush for feed screw	2 249010
83	Feed screw assembly	1 249343
84	Feed screw gasket	1 247380
85	Feed screw half-shell closing	1 247380
86	Upper feeder closing	1 247480
89	Pellet hopper protection grille	1 647700
90	Right rear hopper side	1 646360
91	Left rear hopper side	1 646370
94	Vacuum gauge plate	1	647030
95	Vacuum gauge	1	640690
98	Plug with switch	1 235210
99	Serial port with flat cable	1 637060
100	Boiler relief pipe	1 645110
101	Automatic air relief valve	1 284150
102	boiler connection pipe	1 645090
103	Return connection pipe	1 645080
104	Sensor	1 271500

	ENGLISH	pz.
105 Pipe to tank		1 645120
106 3/8" white air relief tap		1 289940
107 Expansion tank		1 605610
109 Inlet pipe		1 645100
110	Flexible pipe 3/4 F-F L=500	1	646750
111	Flexible pipe 3/4 F-F L=220	2	608380
112	Gasket 3/4	14	262010
113	Hydraulic kit	1	646490
114	Brass reducer 1"F a 3/4" M	1	283790
115 Pump		1 666830
116	Hydraulic casing kit	1	646630
117	3-way Solenoid Valve	1	618680
118 Exchanger		1 262570
119	Flow switch	1	627820
120 Safety valve 3 bar 1/2" Male-Female		1 280010
121 Boiler relief valve with bolt 1/2" Male		1 275970
122 Pipe to exchanger		1 643850
123 Primary return pipe from exchanger		1 643930
124 Hot water pipe		1 643940
125 Pipe from circulator		1 643870
126 Primary fluid pipe from 3-way valve		1 643350
127 Return pipe 1 643950
128 Pipe to the 3-way valve		1 643860
129 Electronic detector		1 638220
130 cable with connector		1 638240
131 Retaining valve		1 289330
132 Pipe fastening nut 3/4"		3 261980
133 Pipe fastening nut 1/2"		3 261990
134 1" pump gasket		1 269620
135 1/2" pipe gasket		6 262020
140 Burner assembly		1 637820
141 Pellet feeder with primary feed screw		1 647230
142 Kit of electrical cables Quebec-Toronto		1	645440
143 Glove		1	6630
144 Desiccant crystals		1 261320
145 Remote control with display		1 633310
146 Scraper		1 196500
147 Mains cable		1 230210
148 Kit of electrical cables		1 646860
151	Vent tube	2	285190
152	Flat cable	1 648730
153	Lever for cleaning	1 650690
154	Assembled front panel assembly	1	651180
156	Profile for microswitch	1 653950
157	Microswitch	1 655290
158	Electro-hydraulic pressure switch	1	653830
164	Gearmotor Detroit-Boston 2 655200
165	Kit of electrical cables Detroit-Boston	1	658680
166	Electronic circuit board Detroit-Boston	1	646850
167	Stopper 3/8"	1 627930
172	Handle locking	1 642760
173	Top cover with pre-assembled	1	659680
174	Boiler thermal protection	1 655280
175	Cast iron lid 1 655250
176	Cast iron pellet cover	1 655260
177	Top iron	1	655230
178	Cover opening ratchet 1 664130
179	Upper support front	1 658320
180	Door blocking plate	2 394240
181	Cast iron base with bracket	1 655270
182	Rear pellet hopper wall	1 658400
183	Pellet hopper body	1 658450
184	Holder rear panel	1 664610
185	Right lower rear panel	1 664590
186	Left lower rear panel	1 664600
187	Right side metal	1 664570
188	Left side metal	1 664580
189	Door with glass	1 658670
190	Complete door without glass	1 646610
191	Magnet	2 249310
192	Front metal	1 658300
193	Lower front	1 658360
194	Right wine-red side	1 655220
195	Left wine-red side	1 657430
196	Wine-red ceramic top	1	655210
197	Front side metal	2 655310
198	Intermediate Side metal	2 659470
199	Top metal	1 394140
200	Pin fastening aluminum sides	8	297850
-	Wine-red ceramic series Montreal-MiamiFRANÇAIS pz.	1	656680
1 Pied Antivibrant 4 649490
3 Ensemble structure pré-assemblée 1 640910
4 Bouchon inspection interne 2 646670
5 Tiroir cendres 1 646520
6 Tuile réfractaire postérieure 1 643430
7 Tuile réfractaire antérieure 1 645410
8 Garniture brulcur 1 646400
9 Brulcur 1 637830
10 Plaque évacuation 1 646720
11 Vis tée ronde bombée hexagonale intérieur M4 x 122 289360
12 Écrou avec ailettes M6		2 632490
13 Plaques nettoyage creuset		1 388780
14 Vis sans fin secondaire		1 643460
15 Douille pour bougie		1 247350
16 Bougic		1 650500
17 Turbulateur 1er parcours première rangée 3 644940
18 Turbulateur 1er parcours deuxième rangée		3	644950
19 Turbulateur 2ème parcours		4 644960
20 Ensemble banc de nettoyage		1 637860
21 Plaque inspection chaudière		1 646920
22 Garniture inspection chaudière		2 646740
23 Garniture ∅ 13 L=1,5 mt 224660
24 Chaudière supérieure soudée		1 640950
25 Robinet échappement air 1⁄2"		1 287940
26 Puisard 1⁄2"		1 642160
27 Manomètre		1 269590
28 Garniture chaudière tuyau fumées		1 646660
29 Ensemble tuyau fumées		1 646470
30 Garniture		1 643690
31 Limaçon fumées		1 639630
32 Ventilateur extraction fumées		1	644430
33 Bouchon porte sonde		1 255100
34 Sonde fumées		1 255370
35 Carte électronique Quebec-Toronto		1	646850
46 Châssis volet		1 643740
47 Accrochage petit volet		1 646780
48 Pivot petit volet		1 642240
49 Main froide		1 642680
50 Charnière		2 646420
51 Garniture ∅ 13 L=2,0 mt 224660
52 Garniture 8 x 2 L=1,5 mt 173050
53 Verre céramique 1 643770
54 Garniture 10 x 1 L=0,28 mt 173050
55 Pare-closes supérieur		1 651610
56 Pare-closes inférieur		1 651620
57 Rondelle élastique D.10		1 178490
58 Coté galvanisé droit		1 641290
59 Coté galvanisé gauche		1 641300
63 Tableau synoptique		1	612600
66 Pivot charnière couvercle pellet		2 298480
68 Garniture		1 646390
69 Entretoise bruleur		1 643450
70 Coussinet		1 645400
71 Porte coussinet		1 643370
72 Vis T.E. 4x 35		4	646700
73 Étrier arrêt motoréducteur		1 643680
74 Bouchon		4 234420
75 Motoréducteur Quebec-Toronto		2	645420
76 Tuyau pellet		1 645430
77 Collier pour tuyau		1 646880
78 Thermostat de sécurité R/aut. 150°		1 294270
79 Corps chargeur		1 643700
80 Douille blocages motoréducteur		1 232580
81 Support motoréducteur		1 646800
82 Bague telfonisée pour vis sans fin		2 249010
83 Ensemble vis sans fin		1 249343
84 Garniture vis sans fin		1 247380
85 Semi-coquille fermeture vis sans fin		1 247330
86 Fermeture supérieure chargeur		1 247480
89 Grille protection réservoir pellets		1 647700
90 Coté postérieur droit réservoir		1 646360
91 Coté postérieur gauche réservoir		1 646370
94 Plaque vacuomètre		1 647030
95 Vacuomètre		1 640690
98 Prise de réseau avec interrupteur		1 235210
99 Fiche de série avec cable flat		1 637060
100 Tuyau échappement chaudière		1	645110
101 Soupape d'échappement air automatique		1	284150
102 Tuyau branchement chaudière		1	645090
103 Tuyau collecteur retour		1	645080
104 Sonde		1 271500

	FRANÇAIS	pz.
105	Tuyau au vase	1	645120
106	Robinet purgeur d'air 3/8" blanc	1	289940
107	Vase à expansion	1	605610
109	Tuyau de refoulement	1	645100
110	Tuyau flexible 3/4 F-F L=500	1	646750
111	Tuyau flexible 3/4 F-F L=220	2	608380
112	Garniture 3/4	14	262010
113	Kit hydraulique	1	646490
114	Réduction 1"F a 3/4" M	1	283790
115	Pompe	1	666830
116	Carter kit hydraulique	1	646630
117	Électrovanne à 3 voies	1	618680
118	Echangeur	1	262570
119	Fluxostat	1	627820
120	Soupape de sécurité 3 bars 1⁄2" MF	1	280010
121	Soupape dévacuation chaudière avec obturateur 1⁄2" M	1	275970
122	Tuyau à l'échangeur	1	643850
123	Tuyau retour primaire de l'échangeur	1	643930
124	Tuyau eau chaude	1	643940
125	Tuyau du circulateur	1	643870
126	Tuyau fluide primaire de la soupape à 3 voies	1	643350
127	Tuyau de retour	1	643950
128	Tuyau à la soupape à 3 voies	1	643860
129	Détecteur électronique	1 638220
130	Câble avec connecteur	1 638240
131	Soupape de retenue	1 289330
132	Ecrou fixation tuyau 3/4"	3	261980
133	Ecrou fixation tuyau 1/2"	3	261990
134	Garniture pompe 1"	1 269620
135	Garniture tuyau 1⁄2"	6	262020
140	Ensemble bruleur	1 637820
141	Chargeur pellet avec vis sans fin primaire	1	647230
142	Kit câbles électriques Quebec-Toronto	1	645440
143	Gant	1	6630
144	Sels hygroscopiques	1 261320
145	Télécommande avec écran 1 633310
146	Spatule	1 196500
147	Câble alimentation réseau	1 230210
148	Kit câbles électriques	1 646860
151	Tube d'aération	2	285190
152	Câble flat	1 648730
153	Levier pour le nettoyage	1 650690
154	Plaque d'inspection de la chaudière avec évacuation	1	651180
156	Profil pour microswitch	1 653950
157	Microswitch	1 655290
158	Pressostat électro-hydraulique	1	653830
164	Motoréducteur Detroit-Boston	2	655200
165	Kit câbles électriques Detroit-Boston	1	658680
166	Carte électronique Detroit-Boston	1	646850
167	Bouchon 3/8"	1 627930
172	Accrochage poignée	1 642760
173	Couvercle avec pré-assemblés	1	659680
174	Protection thermique du dessus	1	655280
175	Couvercle en fonte	1 655250
176	Couvercle pellet en fonte	1 655260
177	Top en fonte	1	655230
178	Cliquet pour ouverture couvercle	1	664130
179	Support frontal supérieure	1 658320
180	Plaque blocage frontal	2 394240
181	Base en fonte avec bride	1 655270
182	Paroi postérieure réservoir pellet	1	658400
183	Corps réservoir pellet	1 658450
184	Panneau postérieur supérieur	1 664610
185	Panneau postérieur inférieur droite	1	664590
186	Panneau postérieur inférieur gauche	1	664600
187	Flanc droit en tôle	1 664570
188	Flanc gauche en tôle	1	664580
189	Porte avec verre	1 658670
190	Porte complète sans verre	1 646610
191	Aimant	2 249310
192	Front en tôle	1	658300
193	Front inférieur	1 658360
194	Flanc céramique droit bordeaux	1	655220
195	Flanc céramique gauche bordeaux	1	657430
196	Top céramique bordeaux	1	655210
197	Flanc antérieure en tôle	2	655310
198	Flanc intermédiaires en tôle 2 659470
199	Top en tôle	1	394140
200	Pin fixation côtés en aluminium	8	297850
-	Série céramiques bordeaux Montreal-MiamiESPANOL pz.	1	656680
1 Pies antivibración 4 649490
3 Grupo estructura pre-ensamblada 1 640910
4 Tapón inspección interna 2 646670
5 Cañón cenizas 1 646520
6 Cubierta refractaria posterior 1 643430
7 Cubierta refractaria anterior 1 645410
8 Empaquetadura quemador 1 646400
9 Quemador 1 637830
10 Placa descarga 1 646720
11 Tornillo T.T.B hexag interno M4 x 12		2	289360
12 Tuerca con aletas M6		2 632490
13 Placas limpieza crisol		1 388780
14 Cóclea secundaria		1 643460
15 Casquillo para bujía		1 247350
16 Bujía		1 650500
17 Turbolador 1 a vuelta primera fila		3	644940
18 Turbolador 1a vuelta segunda fila		3	644950
19 Turbolador 2^a vuelta		4 644960
20 Grupo bancada limpieza		1 637860
21 Placa inspección caldera		1 646920
22 Empaquetadura inspección caldera		2 646740
23 Junta ∅ 13		L=1,5 mt 224660
24 Caldera superior soldada		1 640950
25 Grifo respiradero aire 1/2" 1 287940
26 Pozo 1/2" 1 642160
27 Manómetro		1 269590
28 Empaquetadura caldera tubo de humos		1 646660
29 Grupo tubo de humos		1 646470
30 Junta		1 643690
31 Tornillo hembra humos		1 639630
32 Ventilador extracción de humos		1	644430
33 Tapón porta sonda		1 255100
34 Sonda humos		1 255370
35 Ficha eletrónica Quebec-Toronto		1 646850
46 Armazón puerta		1 643740
47 Enganche puerta		1 646780
48 Perno puerta		1 642240
49 Manofría		1 642680
50 Bisagra		2 646420
51 Junta ∅ 13		L=2,0 mt 224660
52 Junta 8 x 2		L=1,5 mt 173050
53 Cristal cerámico		1 643770
54 Junta 10 x 1		L=0,28 mt	173050
55 Sujeta vidrios superior		1 651610
56 Sujeta vidrios inferior		1 651620
57 Arandela elástica D.10		1 178490
58 Lado galvanizado derecho		1 641290
59 Lado galvanizado izquierdo 1 641300
63 Panel sinoptico		1 612600
66 Perno bisagra tapa pellet		2 298480
68 Junta		1 646390
69 Distanciador quemador		1 643450
70 Cojinete		1 645400
71 Porta cojinete		1 643370
72 Tornillo T.E. 4x 35		4	646700
73 Abrazadera tope motorreductor		1 643680
74 Tapón de goma		4 234420
75 Motorreductor Quebec-Toronto		2 645420
76 Tubo pellet		1 645430
77 Abrazadera para tubo		1 646880
78 Termostato de seguridad R/Aut 150^		1	294270
79 Cuerpo cargador		1 643700
80 Casquillo bloqueo motorreductor		1 232580
81 Soporte motorreductor		1 646800
82 Casquillo revestido con telflón para cóclea		2 249010
83 Grupo cóclea		1 249343
84 Empaquetadura cóclea		1 247380
85 Semicarcasa cierre cóclea		1 247330
86 Cierre superior cargador		1 247480
89 Rejilla de protección depósito de pellet		1 647700
90 Lado posterior derecho depósito		1 646360
91 Lado posterior izquierdo depósito		1 646370
94 Placa vacuómetro		1 647030
95 Vacuómetro		1 640690
98 Toma de red con interruptor		1 235210
99 Toma serial con cable flat		1 637060
100 Tubo respiradero caldera		1	645110
101 Válvula de desaireación automática		1	284150
102 tubo conexión caldera		1 645090
103 Tubo colector retorno		1	645080
104 Sonda		1 271500

	ESPAÑOL pz.
105	Tubo al vaso	1	645120
106	Grifo respiradero aire 3/8" blanco	1	289940
107	Vaso expansión	1	605610
109	Tubo de envío	1	645100
110	Tubo flexible 3/4 F-F L=500	1	646750
111	Tubo flexible 3/4 F-F L=220	2	608380
112	Junta 3/4	14	262010
113	Kit hidráulico	1	646490
114	Reducción 1"F a 3/4" M	1	283790
115	Bomba	1	666830
116	Cárter kit hidráulico	1	646630
117	Electroválvula de 3 vías	1	618680
118	Intercambiador	1	262570
119	Flujostato	1	627820
120	Válvula de seguridad 3 bar 1 /2' MF	1	280010
121	Válvula descarga caldera con obturador 1⁄2" M	1	275970
122	Tubo al intercambiador	1	643850
123	Tubo de retorno primario desde intercambiador	1	643930
124	Tubo agua caliente	1	643940
125	Tubo desde el circulador	1	643870
126	Tubo fluido primario desde válvula de 3 vías	1	643350
127	Tubo de retorno	1	643950
128	Tubo a la válvula de 3 vías	1	643860
129	Detector electrónico	1 638220
130	Cable con conector	1 638240
131	Válvula de retención	1 289330
132	Tuerca fijación tubo 3/4" 3 261980
133	Tuerca fijación tubo 1/2" 3 261990
134	Empaquetadura bomba 1"	1 269620
135	Empaquetadura tubo 1 /2" 6 262020
140	Grupo quemador	1 637820
141	Cargador pellet con cóclea primaria	1	647230
142	Kit cables eléctricos Quebec-Toronto	1	645440
143	Guante	1	6630
144	Sales antihumedad	1 261320
145	Mando a distancia con pantalla	1	633310
146	Espátula	1 196500
147	Cable alimentación red	1 230210
148	Kit cables eléctricos	1 646860
151	Tubo de ventilación	2	285190
152	Cable flat	1 648730
153	Palanca para limpieza	1 650690
154	Placa de inspección caldera con descarga	1	651180
156	Perfil para microswitch	1 653950
157	Microswitch	1 655290
158	Presostato electro-hidráulico	1	653830
164	Motorreductor Detroit-Boston	2	655200
165	Kit cables eléctricos Detroit-Boston	1	658680
166	Ficha eletrónica Detroit-Boston	1	646850
167	Tapón 3/8"	1	627930
172	Enganche manija	1 642760
173	Tapa superior con pre-ensamblados	1	659680
174	Protección térmica tapa	1 655280
175	Tapa de fundición 1 655250
176	Tapa pellet de fundición	1	655260
177	Tapa de fundición 1 655230
178	Trinquete para apertura de la tapa	1	664130
179	Suporte frontal superior	1	658320
180	Placa de bloqueo frontal	2 394240
181	Base de hierro fundido con abrazadera	1	655270
182	Pared posterior depósito pellet	1	658400
183	Cuerpo depósito pellet	1 658450
184	Panel posterior superior	1 664610
185	Panel posterior inferior derecho	1	664590
186	Panel posterior inferior izquierdo 1 664600
187	Lado derecho de chapa	1	664570
188	Lado izquierdo de chapa	1	664580
189	Puerta completa de cristal	1 658670
190	Puerta completa sin cristal	1 646610
191	Imán	2 249310
192	Frontal de chapa	1	658300
193	Frontal inferior	1 658360
194	Lado cerámica derecho burderos	1	655220
195	Lado cerámica izquierdo burderos	1	657430
196	Tapa superior de cerámica burderos	1	655210
197	Lado delantero de chapa	2	655310
198	Lado intermedios de chapa	2 659470
199	Tapa superior de chapa	1	394140
200	Clavija de fijación laterales de aluminio	8	297850
-	Serie cerámicas burdeos Montreal-MiamiDEUTSCH pz.	1	656680
1 Vibrationsdämpfer-Fuß 4 649490
3 Vormontierte Aufbaueinheit 1 640910
4 Deckel für Inneninspektion 2 646670
5 Aschenladen-Einheit 1 646520
6 Rückwärtiger Schamottstein 1 643430
7 Vorderer Schamottstein 1 645410
8 Brennerdichtung 1 646400
9 Brenner 1 637830
10 Auslaufplättchen 1 646720
11	Schraube mit Rundkopf und Innensechskant M4 x 12	2	289360
12	Flügelmutter M6	2 632	490
13	Brenntiegel-Reinigungsplättchen	1 388	780
14	Zweit-Förderschnecke	1 643	460
15	Zündkerzenbuchse	1 247	350
16	Zündkerze	1 650	500
17	Turbolenzerzeuger 1.Umlauf erste Reihe	3	644940
18	Turbolenzerzeuger 1.Umlauf zweite Reihe	3	644950
19	Turbolenzerzeuger 2. Umlauf	4	644960
20	Einheit Reinigungsreihe	1 637	860
21	Heizkessel-Inspektions-Platte	1 646	920
22	Heizkessel-Inspektions-Dichtung	2 646	740
23	Dichtun ∅ 13	L=1,5 mt	224660
24	Oberer geschweißter Heizkessel	1	640950
25	Entlüftungshahn 1⁄2"	1 287	940
26	Einlaufschacht 1⁄2"	1 642	160
27	Manometer	1 269	590
28	Heizkesseldichtung Rauchgasrohr	1	646660
29	Rauchgasrohr-Einheit	1 646	470
30	Dichtun 1 643690
31	Rauchgasspirale	1 639	630
32	Rauchabzugsgebläse 1 644430
33	Sondenhalterdeckel	1 255	100
34	Unterdruckmesser	1 255	370
35	Schaltplan Quebec-Toronto	1	646850
46	Türrahmen	1 643	740
47	Türaufhängung	1 646	780
48	Tür-Stift	1 642	240
49	Kalthandgriff	1 642	680
50	Scharnier	2 646	420
51	Dichtun ∅ 13	L=2,0 mt	224660
52	Dichtun 8 x 2	L=1,5 mt	173050
53	Glaskeramikscheibe	1 643	770
54	Dichtun 10 x 1	L=0,28 mt	173050
55	Obere Glashalteleisten	1 651	610
56	Linke Glashalteleisten	1 651	620
57	Elastische Unterlegscheibe D. 10	1	178490
58	Verzinkte rechte Seite	1	641290
59	Verzinkte linke Seite	1	641300
63	Bedienfeld	1 612	500
66	Scharnierstift Pelletdeckel	2 298	480
68	Dichtun 1 646390
69 Abstandshalter Brenner		1 643450
70	Lager	1 645	400
71	Lagerbock	1 643	370
72	Schraube T.E. 4x 35	4	646700
73	Befestigungsbügel Getriebemotor	1	643680
74	Gummi	4 234	420
75	Getriebemotor Quebec-Toronto	2	645420
76	Pelletrohr	1 645	430
77	Rohrschelle	1 646	880
78	Sicherheitsthermostat R/aut. 150°	1	294270
79	Körper der Füllvorrichtung	1 643	700
80	Getriebemotor-Befestigungsbuchse	1 232	580
81	Getriebemotorhalterung	1 646	800
82	Förderschnecken-Buchse, tellonbeschichtet	2	249010
83	Förderschnecken-Einheit	1 249	343
84	Förderschnecken-Dichtung	1 247	380
85	Verschluss-Halbschale Förderschnecke	1	247330
86	Oberer Verschluss der Ladevorrichtung	1	247480
89	Schutzgitter Pelletbehälter	1 647	700
90	Rechte rückwärtige Seite des Behälters	1	646360
91	Linke rückwärtige Seite des Behälters	1	646370
94	Unterdruckmesser-Plättchen 1 647030
95	Unterdruckmesser	1 640	690
98	Netzstecker mit Schalter	1 235	210
99	Serieller Anschluss mit Flachkabel	1	637060
100	Entlüftungsrohr Heizkessel	1 645	110
101	Automatisches Entlüftungsventil	1	284150
102	Anschlussrohr Heizkessel	1 645	090
103	Rücklauf-Sammelrohr	1 645	080
104	Sonde	1 271	500
