Tipo di prodotto	Rubinetto elettronico a infrarossi
Marca	Oras
Modello	Electra 6130
Alimentazione elettrica	230 V CA tramite trasformatore (12 V CC)
Tensione di funzionamento	12 V CC (bassa tensione)
Tipo di sensore	Cella a infrarossi
Durata massima di erogazione	2 minuti (regolabile da 1 a 255 secondi)
Portata del sensore	Regolabile (preimpostata in fabbrica)
Temporizzazione dopo rimozione delle mani	1 secondo (regolabile tramite terminale ORAS)
Funzione di sicurezza	Chiusura automatica dopo 40 secondi di ostruzione
Diametro del foro del lavabo	28 a 35 mm
Collegamento acqua	Tubo flessibile di alimentazione (filettato)
Protezione antigelo	Svuotare l'elettrovalvola e la rubinetteria
Manutenzione	Pulire con un panno non abrasivo, senza acidi
Pulizia del filtro	Svitare il tubo flessibile e il raccordo, rimuovere e risciacquare il filtro
Settori di utilizzo	Ospedali, cliniche, bagni pubblici, scuole, ecc.
Peso	Circa 1,5 kg (stima)
Riparabilità	Filtro ed elettrovalvola sostituibili da un professionista

Domande frequenti - Electra 6130 Oras

Come regolare la portata del sensore a infrarossi?

Rimuovere il coperchio del quadro di comando, premere brevemente il pulsante 15, quindi posizionare un foglio di carta alla distanza desiderata per 30 secondi. La portata viene così memorizzata.

Come regolare la durata di erogazione dopo aver rimosso le mani?

La temporizzazione è regolabile solo tramite il terminale ORAS (versione 2.4 o successiva). Per impostazione predefinita, è di 1 secondo.

Cosa fare se l'acqua scorre continuamente o non si ferma dopo 40 secondi?

Verificare se la cella a infrarossi è sporca o ostruita. Se il problema persiste, l'elettrovalvola potrebbe essere difettosa. Pulire la cella o contattare un professionista.

Come pulire il filtro dell'elettrovalvola?

Tagliare l'alimentazione idrica, svitare il tubo flessibile (7) dall'elettrovalvola, quindi il raccordo (8). Rimuovere il filtro, pulirlo sotto acqua corrente, risciacquare il tubo flessibile e rimontare il tutto.

Che tipo di prodotto detergente posso usare?

Non utilizzare mai prodotti acidi o abrasivi. È vietato l'uso di una idropulitrice. Utilizzare un panno morbido e acqua saponata.

Cosa fare in caso di diminuzione del flusso d'acqua?

Probabilmente è dovuto a un filtro sporco. Seguire la procedura di pulizia del filtro descritta nel manuale.

Come installare il rubinetto Electra 6130?

Inserire il rubinetto nel foro del lavabo (diametro 28-35 mm), fissare la piastra di fissaggio con le viti, quindi collegare il tubo flessibile di alimentazione e il cavo della cella a infrarossi al quadro di comando. Collegare il trasformatore a una presa 230 V.

Qual è la funzione di sicurezza antivandalismo?

Se la cella a infrarossi è ostruita per più di 40 secondi (es. gomma da masticare), l'elettrovalvola si chiude automaticamente. Una volta rimossa l'ostruzione, il rubinetto funziona di nuovo normalmente.

Il rubinetto funziona in caso di interruzione di corrente?

In caso di interruzione di corrente, l'elettrovalvola si chiude. Al ritorno della corrente, si apre brevemente per un piccolo flusso. Le impostazioni della portata rimangono memorizzate.

Come proteggere il rubinetto dal gelo?

Svuotare l'elettrovalvola e la rubinetteria se la temperatura rischia di scendere sotto lo zero, per evitare danni da gelo.

MANUALE UTENTE Electra 6130 Oras

IT Collegamento elettrico

LT Maitinimo saltinis

LV Elektrobarosana

IT Raggio d'azione del sensore

IT Pezzi di ricambio

LT Atsargines dalys

LV Rezerves dalas

NL Reserve-onderdelen

NO Reserveder

PL Czesci zamienne

RO Piese de schimb

RU 3anachbte yactn

SE Reservdelar

SK Náhradné diely

UA 3anachi yactnH

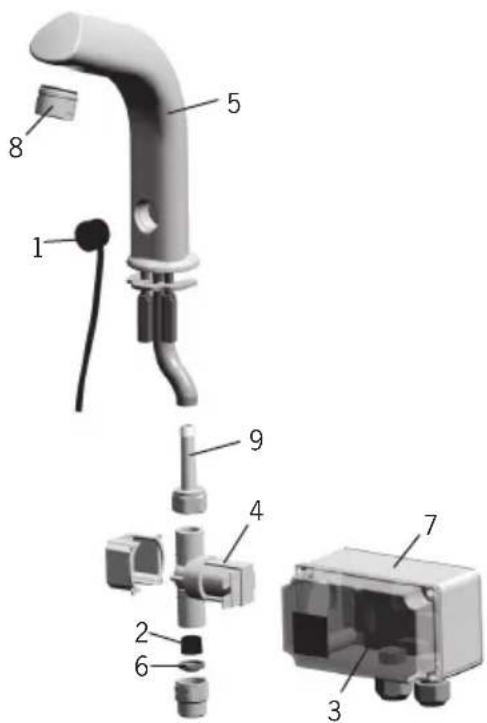

6100

1 198081
2 198084
3 198085
4 198092
5 198093
6 198094/2
7 198095
8 232211
9 198008V

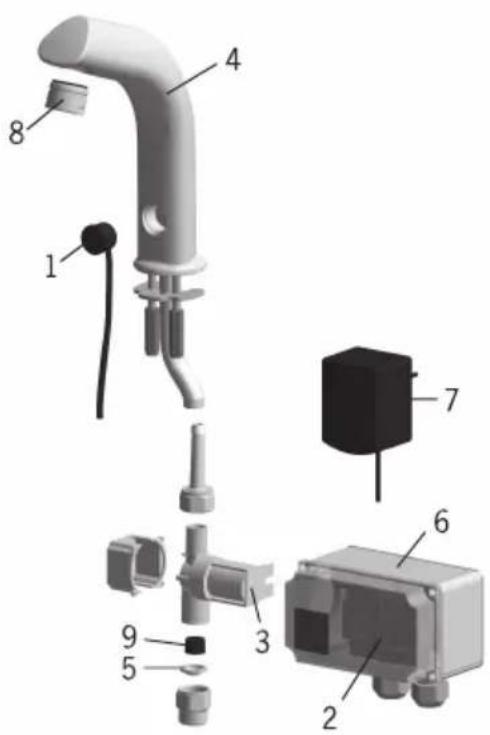

6130

1 198081
1 198081/3
1 198081/6
1 198081/9
2 198087
3 198090
4 198093
5 198094/2
6 198097
7 198099
8 232211
9 198084

Istruzioni per il montaggio e la manutenzione

IT

Prefazione

Siete pregati di prenderVi un po'di tempo per leggere queste istruzioni; in quello modo potrete acquisire maggiore dimestichezza nell'utilizzo e nel funzionamento del miscelatore. Conservate queste istruzioni per servirvene ad agli evenienza. In caso di guasti, Vi potra aiutare un rivenditore specializzato.

Funzionamento

Il gruppo lavabo Electraswana contatto, funzionante a batterie, si après e si chiude grazie a una valvola magnetica, azionata da una fotocellula. Tenendo le mani sotto il miscelatore, la valvola magnetica si après e l'acqua inizia a scorrere. Togliendo le mani, l'acqua cessa di scorrere, dopo un periodo di tempo regolabile.

Campo di applicazione

La batteria Electraswana contatto viene utilizzata soprattutto laddove sono necessarie particolari misure di igiene, per es. negli ospedali o negli studi medici, in aziende alimentari, ecc. Dato che il miscelatore si chiude automaticamente,esso costituisce I'ideale anche nei luoghi dove ci si cui dimenticare di chiudere I'accua: toiletes pubbliche, ristoranti, asili, scuole, ospizi per anziani, ecc.

Nel caso di un lavabo dotato di un gruppo elettronico, ci si deve accertare che non possa venire otturato lo scarico.

Pulizia del miscelatore

Per pulire le superfici, siete pregati di usare sostanto detergenti neutri e di non usare sostanze contenti acidi o sabbia. Non pulite l'apparecchio con dispositivi di lavaggio ad alta pressione. Per un funzionamento perfetto, si deve fare attenzione che la fotocellula sia sempre pulita.

Protezione antigelo

Ci si delve assolutamente accertare che l'acqua che rimane nel gruppo non possa congelare.

Chiusura di sicurezza

Se il Campo visivo della fotocellula viene coperto per più di 2 minuti, il gruppo si chiude automaticamente. Perché il funzionamento riprenda normalmente, bisogna togliere qualsiasi elemento di disturbo (per es. gomma da masticare o nastroadesivo) dal sensore.

Montaggio 6100 e 6130 (vedi figure 1 e 2)

• Prima di tutto infrate il miscelatore nell'apertura per il montaggio (diametro 28 -35 mm) del lavabo. Controllate che l'O-ring sia inserito nel modo corretto.
• Mettete nella giusta posizione la piastrina per il fissaggio (1) e i bulloni (2) e quindi stringete i bulloni con un cacciavite o una chiave a tubo di 9 mm.
• Togliete il coperchio dell'unità di lavoro.
• Scegliete il punto sotto al lavabo, in cui delve venir fissata l'unità di lavoro (3) e fissatela alla parete con 4 viti.
• Accorricate il flessibile (4) alla lunghezza giusta e collegatelo con l'allaccio dell'unità di lavoro.
• Assicurate il collegamento del flessibile con l'anello di fissaggio (6).

Collegamento alla conduttura dell'acqua

• Collegate un'estremità della conduttura flessibile (7) al filetto (8) dell'unità di lavoro. Collegate l'altra estremità con la conduttura dell'acqua.

Installazioni elettriche

• Collegate il cavo (9) della fotocellula con l'unità di lavoro e stringete quando la presa del cavo (10).

6100:

Collegate nel modo seguente la tensione di rete (230 V) con l'unità di lavoro:

• Fate leva, per es. con un piccolo cacciavite, sul pezzo di collegamento (11).
• Allacciate i cavi elettrici.
  Rimontate il pezzo di collegamento nell'unità di lavoro.
• Stringete infine la presa del cavo (12) dell'allacciamento di rete.

Attenzione!

Le installazioni elettriche del miscelatore 6100 e tutti i lavori che riguardano l'internalo dell'unità di lavoro, devono essere svolti esclusivamente da personale specializzato.

6130:

Inflate il trasformatatore a spina (13) in una presa a 230 V. Siccome l'unità di lavoro del gruppo 6130 funzione a bassa tensione di 12 V,anche un installatore cui installarla e sistemarla.

Attenzione!

Collegando la tensione di rete, la valvola magnetica si après per un breve momento. Nel caso in cui sia collegata l'acqua, ne esce un poco dal miscelatore.

• Aprite l'acqua.
• Controllate che le condutture siano ermetiche.
• Controllate ancche che il miscelatore funzioni nel modo corretto, tenendo la mano sotto la fotocellula. La valvola magnetica si dovrebbe apriere e l'acqua scorrere.
• Riavvitate il coperchio dell'unità di lavoro.
• Fissate le istruzioni per l'uso allegate vicino al miscelatore, in modo che si possano notare bene.

Lunghezza del raggio d'azione del sensore

e scorrimento dell'acqua a posteriori (vedi figura 2)

Lunghezza del raggio d'azione del sensore significata la distance della mano dal miscelatore alla quale la fotocellula reagisce e l'acqua inizia a scorrere. Scorrimento dell'acqua a posteriori significata il periodo di tempo in cui l'acqua scorre ancora"After toto le mani da molto il miscelatore. Sia lo scorrimento dell'acqua a posteriori che la lunghezza del raggio d'azione sono tarati alla fabbrica, in caso di necessità, perché, si possono regolare.

Regolazione della lunghezza del raggio d'azione del sensore:

• Togliete il coperchio dell'unità di lavoro
• Premete brevissimamente il pulsante (15).
• Tenete sotto al miscelatore, a una distanza alla quale non deve ancor entrare in azione, un foglio bianco (per es. queste istruzioni per l'uso); ad es. sullo spigolo anteriore del lavabo.
• Tenete il foglio per circa 30 secondi. Per quello lasso di tempo, il miscelatore si après e si chiude automaticamente. Togliete il foglio sostanto quando il miscelatore si è richiuso.
• Dopo che il miscelatore si è chiuso, la lunghezza del raggio d'azione è regolata e memorizzata nel microprocessor. Anche se manca la corrente, il valore rimane intatto.
• Se non si è ancora soddisfatti della lunghezza del raggio d'azione, si può ripetere il procedimento, tenendo il foglio a un'altra distance.
• Riavvitate il coperchio dell'unità di lavoro.
• La lunghezza del raggio d'azione la si può regolareanchetramite la Oras data terminal (versione 2.4 o più tardi).

Scorrimento dell'acqua a posteriori (regolazione di fabbrica: 1 secondo):

• Lo scorrimento dell'acqua posteriori lo si cui regolaretramite la Oras data terminal (versione 2.4 o più tardi).

Pulizia dei filtri (6100, 6130) (vedi figure1 e 2)

Se la quantità d'acqua diminuisce sempre di più nel tempo, probabilitmente i filtri sono otturati. Pulite allora i filtri nella maniera seguente:

• Chuidete la conduittura d'accua che porta all'apparecchio.
• Svitate il tappo filettato (29).
• Estraete il filtro e pulitelo tutto l'acqua corrente.
• Sciacquate la valvola di miscelazione, aprendo con cautela la conduttura dell'acqua.
  Rimontate tutti i pezzi in successione inversa.

Nel caso di difetti di funzionamento

Difetto

Causa

L'acqua scorre sempre - Regolazione lunghezza raggio

o si chiude dopo otre d'azione troppo grande

40 secondi - Fotocellula (14) sporca

• Valvola magnetica difettosa

Quantità di portata - Filtri della valvola di miscelane

diminusce nel tempo otturato

Non scorre acqua - Controllare la conduttura dell'acqua

che va al gruppo

• Fotocellula coperta o difettosa
• 6100 e 6130: Docetta non è nel supporto
• Mancanza di corrente

• Valvola magnetica difettosa

• Controllare il fusibile nella unita di commando:

6100:0,1A

6130:1A
