MANUALE UTENTE BBH73275 BOSCH

Avvertenze relative all rottamazione Aspirapolvere, batterie, accessori e confezioni devono essere gestiti nell'ottica di un riciclaggio rispettoso dell'ambiente. Non gettare l'aspirapolvere e batterie/pile nei rifiuti domestici! Imballaggio L'imballaggio protegge l'aspirapolvere contro even- tuali danni durante il trasporto. È realizzato con ma- teriali non inquinanti e può pertanto essere riciclato. Provvedere allo smaltimento dei materiali di imbal- laggio non più necessari rivolgendosi ai centri di rac- colta per il sistema di riciclaggio »Punto verde«. Apparecchio dismesso Questo apparecchio contiene batterie agli ioni di litio ricaricabili. Pertanto l'apparecchio può essere smaltito soltanto dal servizio di assistenza clienti autorizzato e dai negozi specializzati. Batterie/pile Osservare le avvertenze relative al trasporto. Batterie incorporate per lo smaltimento possono so- lamente essere prelevate da personale qualificato. Aprendo il guscio di copertura, è possibile rompere l'aspirapolvere. Per prelevare la batteria dall'aspirapolvere, azionare l'interruttore On/Off (figura

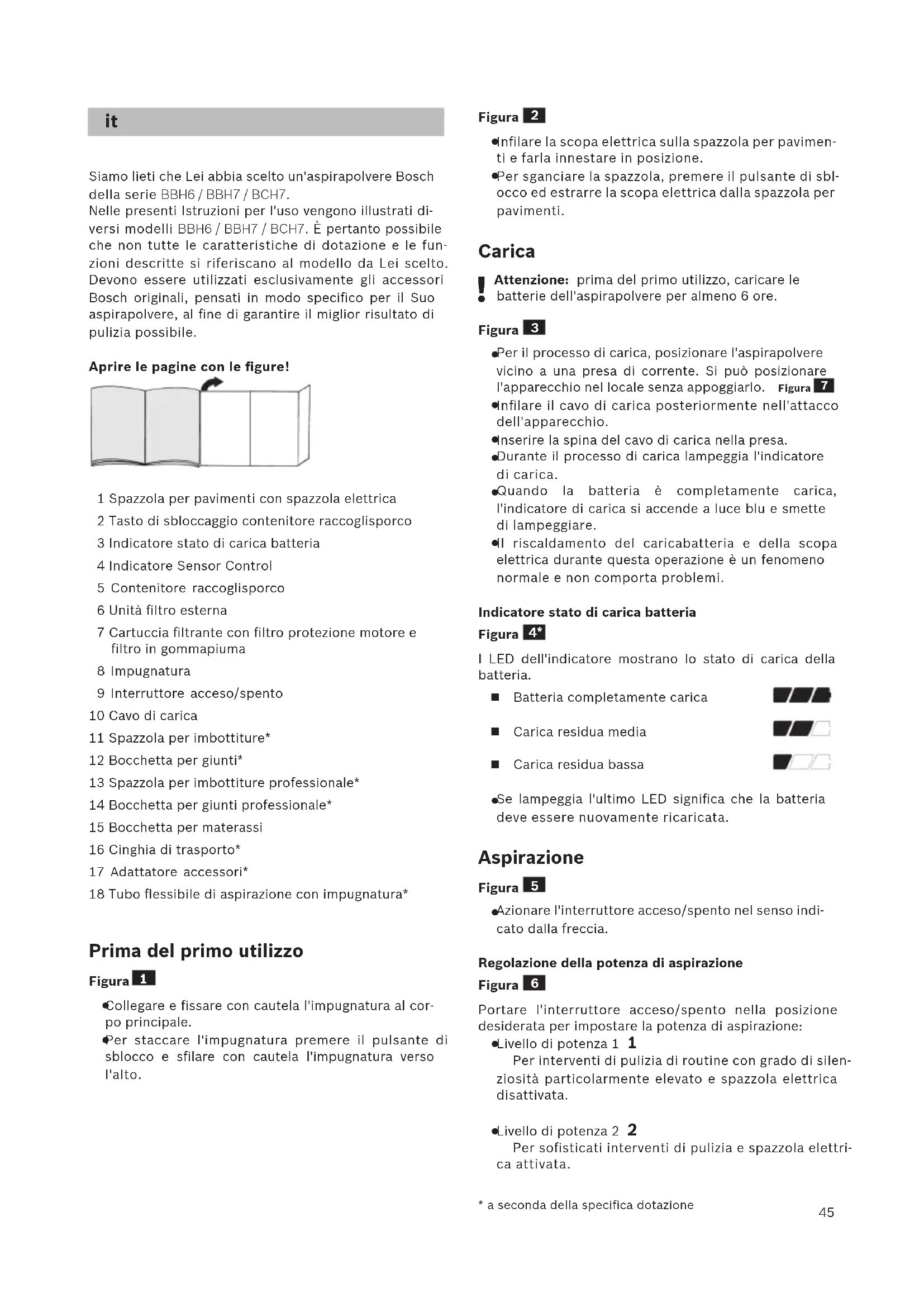

Siamo lieti che Lei abbia scelto un'aspirapolvere Bosch della serie BBH6 / BBH7 / BCH7. Nelle presenti Istruzioni per l'uso vengono illustrati di- versi modelli BBH6 / BBH7 / BCH7. È pertanto possibile che non tutte le caratteristiche di dotazione e le fun- zioni descritte si riferiscano al modello da Lei scelto. Devono essere utilizzati esclusivamente gli accessori Bosch originali, pensati in modo specifico per il Suo aspirapolvere, al fine di garantire il miglior risultato di pulizia possibile. Aprire le pagine con le figure! 1 Spazzola per pavimenti con spazzola elettrica 2 Tasto di sbloccaggio contenitore raccoglisporco 3 Indicatore stato di carica batteria 4 Indicatore Sensor Control 5 Contenitore raccoglisporco 6 Unità filtro esterna 7 Cartuccia filtrante con filtro protezione motore e filtro in gommapiuma 8 Impugnatura 9 Interruttore acceso/spento 10 Cavo di carica 11 Spazzola per imbottiture* 12 Bocchetta per giunti* 13 Spazzola per imbottiture professionale* 14 Bocchetta per giunti professionale* 15 Bocchetta per materassi 16 Cinghia di trasporto* 17 Adattatore accessori* 18 Tubo flessibile di aspirazione con impugnatura* Prima del primo utilizzo Figura

Collegare e fissare con cautela l'impugnatura al cor- po principale.

Per staccare l'impugnatura premere il pulsante di sblocco e sfilare con cautela l'impugnatura verso l'alto. Figura

Infilare la scopa elettrica sulla spazzola per pavimen- ti e farla innestare in posizione.

Per sganciare la spazzola, premere il pulsante di sbl- occo ed estrarre la scopa elettrica dalla spazzola per pavimenti. Carica

Attenzione: prima del primo utilizzo, caricare le batterie dell'aspirapolvere per almeno 6 ore. Figura

Per il processo di carica, posizionare l'aspirapolvere vicino a una presa di corrente. Si può posizionare l'apparecchio nel locale senza appoggiarlo. Figura

Infilare il cavo di carica posteriormente nell'attacco dell'apparecchio.

Inserire la spina del cavo di carica nella presa.

Durante il processo di carica lampeggia l'indicatore di carica.

Quando la batteria è completamente carica, l'indicatore di carica si accende a luce blu e smette di lampeggiare.

Il riscaldamento del caricabatteria e della scopa elettrica durante questa operazione è un fenomeno normale e non comporta problemi. Indicatore stato di carica batteria Figura

I LED dell'indicatore mostrano lo stato di carica della batteria. Batteria completamente carica Carica residua media Carica residua bassa

Se lampeggia l'ultimo LED significa che la batteria deve essere nuovamente ricaricata. Aspirazione Figura

Azionare l'interruttore acceso/spento nel senso indi- cato dalla freccia. Regolazione della potenza di aspirazione Figura

Portare l'interruttore acceso/spento nella posizione desiderata per impostare la potenza di aspirazione:

Livello di potenza 1 1 Per interventi di pulizia di routine con grado di silen- ziosità particolarmente elevato e spazzola elettrica disattivata.

Livello di potenza 2 2 Per sofisticati interventi di pulizia e spazzola elettri- ca attivata.

• a seconda della specifica dotazione46

Livello di potenza 3 / Livello turbo 3 / Turbo Per interventi di pulizia molto sofisticati su tutte le superfici a potenza massima. Tempo di funzionamento Il tempo di funzionamento qui indicato può variare a seconda di stato di carica, temperatura ed età della batteria ecc. Per batteria 2,6Ah Tempo di funzio- namento Athlet ProPerform 25,2V Athlet Ultimate 32,4V Livello 1: fino a 60 min. fino a 75 min. Livello 2: fino a 30 min. fino a 37 min. Livello 3/ Livello Turbo: fino a 12 min. fino a 12 min. Figura

In caso di brevi pause durante l'aspirazione, si può posizionare l'apparecchio nel locale senza appoggi- arlo. A tale scopo spingerlo leggermente in avanti in direzione della spazzola.

Attenzione: quando si posiziona l'apparecchio in questo modo è indispensabile spegnerlo, perché ad apparecchio fermo la spazzola rotante potrebbe causare danni al rivestimento del pavimento. Aspirazione con accessori aggiuntivi Figura

a) Infilare e fissare l'adattatore per accessori sulla scopa elettrica. Per sganciare l'adattatore per accessori premere il pulsante di sblocco ed estrarre l'adattatore per ac- cessori. b) Fissare la cinghia di trasporto all'impugnatura. Deporre l'apparecchio e non poggiarlo sull'adattatore o il tubo flessibile. Figura

Applicare le spazzole al tubo flessibile di aspirazione con l'impugnatura dell'adattatore accessori, in funzio- ne delle proprie esigenze:

La spazzola per imbottiture permette di aspirare im- bottiture di mobili, tende, ecc.

La bocchetta per giunti permette di aspirare fessu- re, angoli, ecc.

Aspirazione con bocchetta per materassi Per la pulizia di materassi, imbottiture, ecc. Dopo il lavoro Figura

Dopo l'aspirazione disattivare l'apparecchio. Svuotamento del contenitore raccoglisporco Figura

Per ottenere buoni risultati, si consiglia di svuotare il contenitore raccoglisporco dopo ogni utilizzo o, al più tardi, quando la polvere ha raggiunto il livello indicato dall'apposito segno nel contenitore raccoglisporco. Consigliamo di non lasciar riempire il contenitore rac- coglisporco oltre l'apposito segno, poiché altrimenti si accumulerebbe troppa sporcizia nel filtro. Svuotando il contenitore raccoglisporco controllare anche sempre il grado di sporco dell'unità filtro esterna e se necessario pulirla seguendo le istruzioni "Pulizia dell'unità filtro esterna". Figura

Attenzione: è possibile pulire il filtro solo ad apparec- chio spento. Non aspirare mai senza unità filtro esterna con cartuccia filtrante inserita. Figura

Sbloccare il contenitore raccoglisporco con l'aiuto dei tasti di sbloccaggio ed estrarlo dall'apparecchio. Figura

Estrarre l'unità filtro dal contenitore raccoglisporco

Svuotare il contenitore raccoglisporco. Figura

Rimuovere lo sporco eventualmente presente al di sotto dell'apertura di espulsione.

Montare l'unità filtro nel contenitore raccoglisporco accertandosi che venga inserita correttamente.

Inserire il contenitore raccoglisporco nell'apparecchio e richiudere fino allo scatto.

Attenzione: se si nota una resistenza applicando il contenitore raccoglisporco, controllare l'integrità del filtro e il corretto alloggiamento dell'unità filtro e del contenitore raccoglisporco. Manutenzione del filtro Pulizia del filtro a lamelle L'apparecchio è dotato della funzione "Sensor Control". Questa funzione controlla costantemente se l'aspirapolvere raggiunge il livello di potenza ottimale. L'indicatore segnala se è necessario pulire il filtro a la- melle per ottenere di nuovo il suo livello di prestazione ottimale.

• a seconda della specifica dotazione47 Figura

Sensor Control L'indicatore è blu o è spento quando l'apparecchio la- vora a livello di potenza ottimale. Se l'indicatore lam- peggia a luce rossa, è necessario pulire l'unità filtro esterna e la cartuccia filtrante. La potenza dell'apparecchio viene regolata automatica- mente al livello di potenza 1. Figura

Pulizia del filtro per lanugine Sarebbe opportuno pulire il filtro per lanugine a inter- valli di tempo regolari, in modo da garantire la prestazi- one ottimale dell'aspirapolvere.

Spegnere l'apparecchio prima di procedere alla puli- zia dell'unità filtro esterna.

Estrarre il contenitore raccoglisporco dall'apparecchio. Figura

Estrarre l'unità filtro dal contenitore raccoglisporco. Figura

Pulire l'unità filtro esterna. a) Di norma è sufficiente, quando si svuota il contenitore raccoglisporco, scuotere leggermente l'intera unità fil- tro oppure dare lievi colpi in modo da fare fuoriuscire le particole di sporco. b) Se ciò non dovesse essere sufficiente, utilizzare un panno asciutto per rimuovere le particelle di sporco dalla superficie. Figura

Spegnere l'apparecchio prima di procedere alla puli- zia del filtro a lamelle.

Attenzione: è possibile pulire il filtro solo ad appa- recchio spento.

Per pulire il filtro a lamelle ruotare almeno tre volte la manopola di 180°. È possibile eseguire la pulizia del filtro anche a livello di aspirazione ridotto, se l'indicatore non è acceso. Si consiglia la pulizia del filtro a lamelle prima di svuotare il contenitore raccoglisporco. Va effettuata comunque al più tardi quando si accende l'indicatore "Sensor Control“. Pulizia del filtro a lamelle Figura

In caso di sporco resistente, è possibile procedere alla pulizia del filtro a lamelle scuotendolo e battendolo leggermente.

Scuotere e battere leggermente il filtro sopra un ces- to della spazzatura. Lo sporco fuoriesce dal filtro e cade verso il basso. Pulizia della spazzola per pavimenti Prima di ogni intervento di manutenzione spegnere l'aspirapolvere o staccarla dal cavo di carica. Figura

a) Sbloccare il rullo spazzola ruotandolo in senso anti- orario e rimuoverlo lateralmente dalla bocchetta per pavimenti. b) Con le forbici tagliare e rimuovere fili e capelli. c) Inserire lateralmente il rullo spazzola nella bocchetta per pavimenti seguendo l'asta di guida e innestarlo in posizione ruotandolo in senso orario

Attenzione: la spazzola per pavimenti deve essere azionata esclusivamente con il rullo della spazzola montato. Cura Prima di ciascuna operazione di pulizia della scopa elettrica, è necessario che questa sia spenta e stacca- ta dal cavo di carica. L'aspirapolvere e gli accessori in materiale plastico possono essere puliti con un norma- le detergente per plastica.

Attenzione: non utilizzare strumenti abrasivi né detergenti universali o per vetro. Non immergere mai l'aspirapolvere nell'acqua. Con riserva di modifiche tecniche.

• a seconda della specifica dotazione48
