BBH73275 - Staubsauger BOSCH - Kostenlose Bedienungsanleitung

BEDIENUNGSANLEITUNG BBH73275 BOSCH

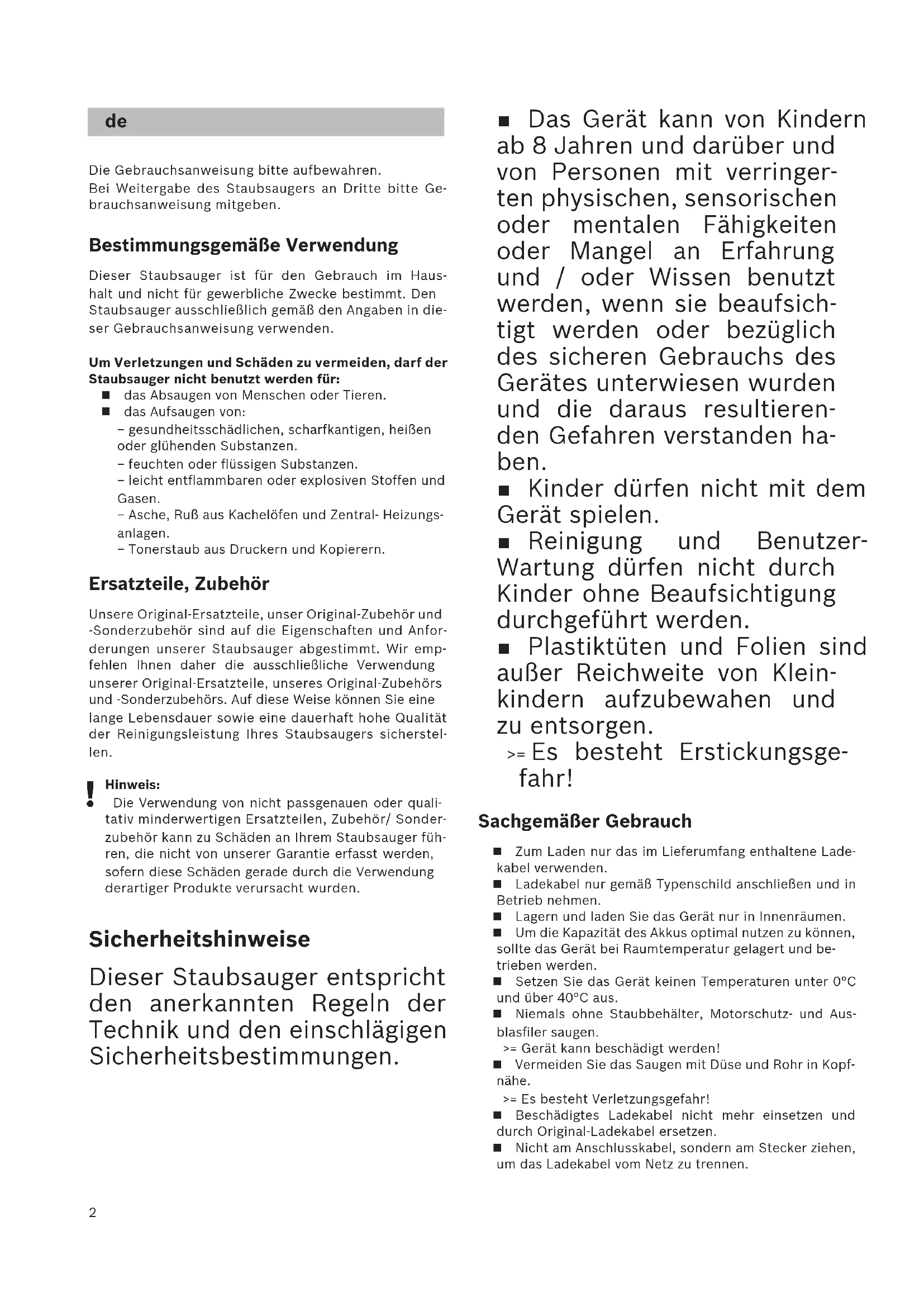

安全信息 .........................................................................................................................................30 您的吸塵機 ......................................................................................................................................842 Die Gebrauchsanweisung bitte aufbewahren.Bei Weitergabe des Staubsaugers an Dritte bitte Ge-brauchsanweisung mitgeben. Bestimmungsgemäße Verwendung Dieser Staubsauger ist für den Gebrauch im Haus-halt und nicht für gewerbliche Zwecke bestimmt. Den Staubsauger ausschließlich gemäß den Angaben in die-ser Gebrauchsanweisung verwenden. Um Verletzungen und Schäden zu vermeiden, darf der Staubsauger nicht benutzt werden für: das Absaugen von Menschen oder Tieren. das Aufsaugen von: − gesundheitsschädlichen, scharfkantigen, heißen oder glühenden Substanzen. − feuchten oder flüssigen Substanzen. − leicht entflammbaren oder explosiven Stoffen und Gasen. − Asche, Ruß aus Kachelöfen und Zentral- Heizungs-anlagen. − Tonerstaub aus Druckern und Kopierern. Ersatzteile, Zubehör Unsere Original-Ersatzteile, unser Original-Zubehör und -Sonderzubehör sind auf die Eigenschaften und Anfor-derungen unserer Staubsauger abgestimmt. Wir emp-fehlen Ihnen daher die ausschließliche Verwendung unserer Original-Ersatzteile, unseres Original-Zubehörs und -Sonderzubehörs. Auf diese Weise können Sie eine lange Lebensdauer sowie eine dauerhaft hohe Qualität der Reinigungsleistung Ihres Staubsaugers sicherstel- len.

Hinweis: Die Verwendung von nicht passgenauen oder quali-tativ minderwertigen Ersatzteilen, Zubehör/ Sonder-zubehör kann zu Schäden an Ihrem Staubsauger füh-ren, die nicht von unserer Garantie erfasst werden, sofern diese Schäden gerade durch die Verwendung derartiger Produkte verursacht wurden. Sicherheitshinweise Dieser Staubsauger entspricht den anerkannten Regeln der Technik und den einschlägigen Sicherheitsbestimmungen. Das Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit verringer- ten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und / oder Wissen benutzt werden, wenn sie beaufsich- tigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultieren- den Gefahren verstanden ha- ben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer- Wartung dürfen nicht durch Kinder ohne Beaufsichtigung durchgeführt werden. Plastiktüten und Folien sind außer Reichweite von Klein- kindern aufzubewahen und zu entsorgen. >= Es besteht Erstickungsge- fahr! Sachgemäßer Gebrauch Zum Laden nur das im Lieferumfang enthaltene Lade-kabel verwenden. Ladekabel nur gemäß Typenschild anschließen und in Betrieb nehmen. Lagern und laden Sie das Gerät nur in Innenräumen. Um die Kapazität des Akkus optimal nutzen zu können, sollte das Gerät bei Raumtemperatur gelagert und be-trieben werden. Setzen Sie das Gerät keinen Temperaturen unter 0°C und über 40°C aus. Niemals ohne Staubbehälter, Motorschutz- und Aus-blasfiler saugen. >= Gerät kann beschädigt werden! Vermeiden Sie das Saugen mit Düse und Rohr in Kopf-nähe. >= Es besteht Verletzungsgefahr! Beschädigtes Ladekabel nicht mehr einsetzen und durch Original-Ladekabel ersetzen. Nicht am Anschlusskabel, sondern am Stecker ziehen, um das Ladekabel vom Netz zu trennen. de3 Das Ladekabel nicht über scharfe Kanten ziehen und nicht einquetschen. Vor allen Arbeiten am Staubsauger Gerät ausschalten bzw. von Ladekabel und Netz trennen. Beschädigten Staubsauger nicht in Betrieb nehmen. Beim Vorliegen einer Störung Gerät ausschalten bzw. von Ladekabel und Netz trennen. Um Gefährdungen zu vermeiden, dürfen Reparaturen und Ersatzteileaustausch am Staubsauger nur vom au- torisierten Kundendienst durchgeführt werden. In folgenden Fällen ist das Gerät sofort außer Betrieb zu nehmen und der Kundendienst zu kontaktieren: − wenn Sie versehentlich Flüssigkeit aufgesaugt haben oder Flüssigkeit in das Innere des Gerätes gekommen ist − wenn das Gerät heruntergefallen und beschädigt ist. Staubsauger vor Witterungseinflüssen, Feuchtigkeit und Hitzequellen schützen. Keine brennbaren oder alkoholhaltigen Stoffe auf die Filter (Filterbeutel, Motorschutzfilter, Ausblasfilter etc.) geben. Staubsauger ist für den Baustellenbetrieb nicht geeig- net. =>Einsaugen von Bauschutt kann zur Beschädi- gung des Gerätes führen. Gerät ausschalten, wenn nicht gesaugt wird. Aus Sicherheitsgründen, um Akku und Motor zu schüt- zen, ist das Gerät mit einem Überhitzungsschutz aus- gestattet. Sollten Akku oder Gerät zu warm werden, schaltet das Gerät automatisch ab. Das Gerät muss ca. 30 Minuten abkühlen, bevor es wieder einsatzbereit ist. Die Verpackung schützt den Staubsauger vor Beschä- digung auf dem Transport. Deshalb empfehlen wir, die Verpackung für Transportzwecke aufzubewahren. Batterien Ihr Gerät ist mit Lithium Ionen Akkus ausgestattet, die aus Sicherheitsgründen nur professionellen Reparatur- Fachleuten zugänglich sind. Bitte wenden Sie sich zum Austausch der Akkus an das nächstgelegene Kundendienstcenter oder einen autori- sierten Fachhändler. Hinweise zum Transport Die enthaltenen Li-Ionen-Akkus unterliegen den Anfor- derungen des Gefahrgutrechts. Die Akkus können durch den Benutzer ohne weitere Auflagen auf der Straße transportiert werden. Beim Versand durch Dritte (z.B.: Lufttransport oder Spedition) sind besondere Anforde- rungen an Verpackung und Kennzeichnung zu beachten. Hier muss bei der Vorbereitung des Versandstückes ein Gefahrgut-Experte hinzugezogen werden. Hinweise zur Entsorgung Staubsauger, Akkus, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden. Werfen Sie Staubsauger und Akkus/Batterien nicht in den Hausmüll! Verpackung Die Verpackung schützt den Staubsauger vor Be- schädigung auf dem Transport. Sie besteht aus umweltfreundlichen Materialien und ist deshalb recycelbar. Entsorgen Sie nicht mehr benötigte Ver- packungsmaterialien an den Sammelstellen für das Verwertungssystem »Grüner Punkt«. Altgerät Dieses Gerät enthält wieder aufladbare Lithium Io- nen Akkus. Deshalb darf das Gerät nur über den au- torisierten Kundendienst und Fachhandel entsorgt werden. Akkus / Batterien Bitte beachten Sie die Hinweise zum Transport. Intergierte Akkus dürfen zur Entsorgung nur von Fachpersonal entnommen werden. Durch das Öff- nen der Gehäuseschale kann der Staubsauger zer- stört werden. Um den Akku aus dem Staubsauger zu entnehmen, betätigen Sie den Ein-/Ausschalter (Bild

ΔΑέΗ΃αΎϳϛ΃ϭΔλΎΧΕΎϘΣϠϣΔϳϠϳϣϛΗΕΎϘΣϠϣϭˬέΎϳϏϊρϗϡ΍ΩΧΗγ΍ ϱΩ΅ϳΩϗΓΩϭΟϟ΍ΙϳΣϥϣΔοϔΧϧϣΔϣϳϗΕ΍Ϋϭ΃ΔϗΩΑΔϘΑΎρϣέϳϏ ϣΑέ΍έο΃ωϭϗϭϰϟ·ϥΎϣοϟ΍ΎϬϳρϐϳϻέ΍έοϷ΍ϩΫϫϭˬϙΗγϧϛ ΕόϗϭΎϬϧ΃ΎϣϟΎρˬΎϧΑιΎΧϟ΍ΕΎΟΗϧϣϟ΍ϩΫϫϝΛϣϡ΍ΩΧΗγ΍ΏΑγΑ36 Es freut uns, dass Sie sich für einen Bosch Staubsauger der Baureihe BBH6 / BBH7 / BCH7 entschieden haben. In dieser Gebrauchsanweisung werden verschiedene BBH6 / BBH7 / BCH7 – Modelle dargestellt. Es ist deshalb möglich, dass nicht alle beschriebenen Ausstattungs- merkmale und Funktionen auf Ihr Modell zutreffen. Sie sollten nur das Original Zubehör von Bosch verwenden, das speziell für Ihren Staubsauger entwickelt wurde, um das bestmögliche Saugergebnis zu erzielen. Bitte Bildseiten ausklappen! 1 Bodendüse mit Elektrobürste 2 Entriegelungstaste Schmutzbehälter 3 Anzeige Ladestatus Batterie 4 Sensor Control Anzeige 5 Staubbehälter 6 Äußere Filtereinheit 7 Filterpatrone mit Motorschutzfilter und Filterschaum 8 Handgriff 9 Ein-/Aus-Schalter 10 Ladekabel 11 Polsterdüse* 12 Fugendüse* 13 Profi-Polsterdüse* 14 Profi-Fugendüse* 15 Matratzendüse 16 Tragegurt* 17 Adapter Zubehör* 18 Saugschlauch mit Handgriff* Vor dem ersten Gebrauch Bild

Handgriff vorsichtig auf das Hauptgehäuse stecken und verrasten.

Zum Lösen des Handgriffs Entriegelungsknopf drü- cken und Handgriff vorsichtig nach oben abnehmen. Bild

Handstaubsauger in die Bodendüse stecken und verrasten.

Zum Lösen der Bodendüse Entriegelungsknopf drü- cken und Handstaubsauger aus der Düse ziehen. Aufladen

Achtung: Vor dem ersten Betrieb müssen die Akkus des Staubsaugers mindestens 6 Stunden geladen werden. Dazu ausschließlich das mitgelieferte Ladegerät verwenden. Das Gerät nicht bei Temperaturen unter 0°C und über 40°C laden. Bild

Stellen Sie den Staubsauger zum Laden in die Nähe einer Steckdose. Das Gerät kann frei im Raum abge- stellt werden. Bild

Ladekabel hinten in den Anschluss des Gerätes ste- cken.

Stecker des Ladekabels in die Steckdose stecken.

Während des Ladevorgangs blinkt die Ladeanzeige.

Ist der Akku vollständig aufgeladen, leuchtet die La- deanzeige blau und blinkt nicht mehr.

Eine Erwärmung des Ladekabels und Handstaubsau- gers ist normal und unbedecklich. Anzeige Ladestatus Batterie Bild

Die LED`s der Anzeige geben den Ladezustand des Akkus an. Akku voll aufgeladen mittlere Restladung geringe Restladung

Blinkt die letzte LED muss der Akku wieder aufge- laden werden. Saugen Bild

Ein-/Aus-Schalter in Pfeilrichtung betätigen. Saugkraft regeln Bild

Schieben Sie den Ein-/Aus-Schalter in die gewünschte Position, um die Saugleistung einzustellen:

Leistungsstufe 1 1 Für routinemäßige Reinigungsaufgaben mit beson- ders geringem Betriebsgeräusch und ausgeschalte- ter Elektrobürste.

Leistungsstufe 2 2 Für anspruchsvolle Reinigungsaufgaben mit einge- schalteter Elektrobürste.

Leistungsstufe 3 / Turbo Stufe 3 / Turbo Für sehr anspruchsvolle Reinigungsaufgaben auf al- len Oberflächen (vor allem Teppiche) mit maximaler Leistung.

• je nach Ausstattung37 Laufzeit Die hier angegebene Laufzeit kann je nach Ladezu- stand, Akkutemperatur und Akkualter variieren etc. Für 2,6Ah Akku Laufzeit Athlet ProPerform 25,2V Athlet Ultimate 32,4V Stufe 1: bis 60 min. bis 75 min. Stufe 2: bis 30 min. bis 37 min. Stufe 3/ Turbo Stufe: bis 12 min. bis 12 min. Bild

Bei kurzen Saugpausen kann das Gerät frei im Raum abgestellt werden. Dazu den Sauger leicht nach vor- ne in Richtung Düse kippen.

Achtung: Zum Abstellen das Gerät unbedingt ausschalten, da die drehende Bürste bei Stillstand des Saugers Schäden am Bodenbelag verursachen könnte. Saugen mit Zusatzzubehör Bild

a) Zubehöradapter auf den Handstaubsauger stecken und verrasten. Zum Lösen des Zubehöradapters Entriegelungs- knopf drücken und Zubehöradapter abziehen. b) Tragegurt am Handgriff befestigen. Gerät dabei hinle- gen und nicht auf dem Adapter bzw. Schlauch abstel- len. Bild

Düsen je nach Bedarf auf den Saugschlauch mit Hand- griff des Zubehöradapters stecken:

Polsterdüse zum Absaugen von Polstermöbeln, Vor- hängen, etc.

Fugendüse zum Absaugen von Fugen und Ecken, etc.

Saugen mit Matratzendüse Zum Reinigen von Matratzen, Polstern usw. Nach der Arbeit Bild

Nach dem Saugen das Gerät ausschalten. Leeren des Staubbehälters Bild

Um ein gutes Saugergebnis zu erzielen, sollte der Staubbehälter nach jedem Saugvorgang geleert wer- den, spätestens jedoch dann, wenn der Staub an einer Stelle im Staubbehälter die Markierung erreicht hat. Wir empfehlen, den Staubbehälter nicht über die Mar- kierung hinaus zu befüllen, da das zu einer sehr starken Verschmutzung des Filters führt. Bei dem Entleeren des Staubbehälters auch immer den Verschmutzungsgrad der äußeren Filtereinheit kontrol- lieren und bei Bedarf diese entsprechend der Anlei- tung "Äußere Filtereinheit reinigen" säubern. Bild

Achtung: Die Filterreinigung ist nur bei abgeschalte- tem Gerät möglich. Niemals ohne äußere Filtereinheit mit eingesetzter Filterpatrone saugen. Bild

Staubbehälter mit Hilfe der Entriegelungstasten ent- riegeln und aus dem Gerät entnehmen. Bild

Filtereinheit aus dem Staubbehälter entnehmen

Staubbehälter entleeren. Bild

Entfernen Sie eventuell vorhandenen Schmutz un- terhalb der Auswurföffnung.

Filtereinheit in den Staubbehälter einsetzen, dabei unbedingt auf den richtigen Sitz achten.

Staubbehälter in das Gerät einsetzen und hörbar verrasten.

Achtung: Sollten Sie beim Einsetzen des Staubbe- hälters einen Widerstand bemerken, überprüfen Sie bitte die Filter auf Vollständigkeit und den richtigen Sitz von Filtereinheit und Staubbehälter. Filterpflege Lamellen-Filter reinigen Ihr Gerät ist mit der sog. "Sensor Control" - Funktion ausgestattet. Diese Funktion überwacht permanent, ob ihr Staub- sauger sein optimales Leistungsniveau erreicht. Die Leuchtanzeige signalisiert, ob eine Reinigung des La- mellen-Filters notwendig ist, um wieder sein optimales Leistungsniveau zu erreichen. Bild

Sensor Control Die Anzeige leuchtet blau bzw. ist aus, wenn das Gerät auf seinem optimalen Leistungsniveau arbeitet. Sobald die Anzeige rot blinkt, müssen äußere Filtereinheit und Lamellen-Filter gereinigt werden. Das Gerät wird automatisch auf die Leistungsstufe 1 zurückgeregelt.

• je nach Ausstattung38 Bild

Reinigen des Flusensiebs Das Flusensieb sollte in regelmäßigen Abständen gerei- nigt werden, damit der Staubsauger optimal arbeitet.

Bitte schalten Sie das Gerät aus, um die äußere Fil- tereinheit zu reinigen.

Staubbehälter aus dem Gerät entnehmen. Bild

Filtereinheit aus dem Staubbehälter entnehmen. Bild

Äußere Filtereinheit reinigen. a) In der Regel ist es ausreichend, wenn die gesamte Fil- tereinheit bei der Entleerung des Staubbehälters leicht geschüttelt oder ausgeklopft wird, damit sich mögliche Schmutzpartikel lösen. b) Wenn dies nicht ausreicht, verwenden Sie bitte ein tro- ckenes Tuch, um die Schmutzpartikel an der Oberflä- che zu entfernen. Bild

Bitte schalten Sie das Gerät aus, um den Lamellen- Filter zu reinigen.

Achtung: Die Filterreinigung ist nur bei abgeschalte- tem Gerät möglich.

Zur Abreinigung des Lamellen-Filters drehen Sie den Knebel mindestens 3 Mal um 180°. Sie können die Filterreinigung bei nachlassender Saug- leistung auch durchführen, wenn die Anzeige nicht auf- leuchtet. Wir empfehlen die Reinigung des Lamellen- Filters vor jedem Entleeren des Staubbehälters. Sie muss aber spätestens bei Aufleuchten der „Sensor Control“-Anzeige erfolgen. Ausklopfen des Lamellen-Filters Bild

Bei besonders starker Verschmutzung kann der Lamel- len-Filter auch ausgeklopft werden.

Lamellen Filter dazu aus der äußeren Filtereinheit entnehmen und über einer Abfalltonne ausklopfen. Reinigung der Bodendüse Vor jeder Wartung Staubsauger ausschalten bzw. vom Ladekabel trennen. Bild

a) Bürstenwalze durch Drehen gegen den Uhrzeigersinn entriegeln und seitlich aus der Bodendüse ziehen. b) Aufgewickelte Fäden und Haare mit einer Schere durchschneiden und entfernen. c) Bürstenwalze seitlich entlang des Führungsstabs in die Bodendüse einschieben, und durch Drehen im Uhrzei- gersinn verrasten.

Achtung: Die Bodendüse darf nur mit montierter Bürstenwalze in Betrieb genommen werden. Pflege Vor jeder Reinigung des Handstaubsaugers muss die- ser ausgeschaltet und vom Ladekabel getrennt sein. Staubsauger und Zubehörteile aus Kunststoff können mit einem handelsüblichen Kunststoffreiniger gepflegt werden.

Achtung: Keine Scheuermittel, Glas- oder Allzweck- reiniger verwenden. Staubsauger niemals in Wasser tauchen. Technische Änderungen vorbehalten.
