MANUALE UTENTE Clio S21 Caffitaly

Italiano Manuale di istruzioni

A: tasto "Espresso";

B: tasting "Caffé lungo";

C: tasto "Caffé fi Itro";

D: spia "Multifunzione"

E: vano insertimento capsula;

F: Coperchio serbatoio acqua;

G: Leva aperture / chiusura vano insertimento capsula;

H: Serbatoio acqua;

I: Cavo elettrico;

J: Interruttore generale;

K: Erogatore;

L: Cassetto capsule ESAuste;

M: Vascaraccogligocce;

N: Kit capsula di lavaggio / decalcifi cazione.

English

A: "Espresso" button;

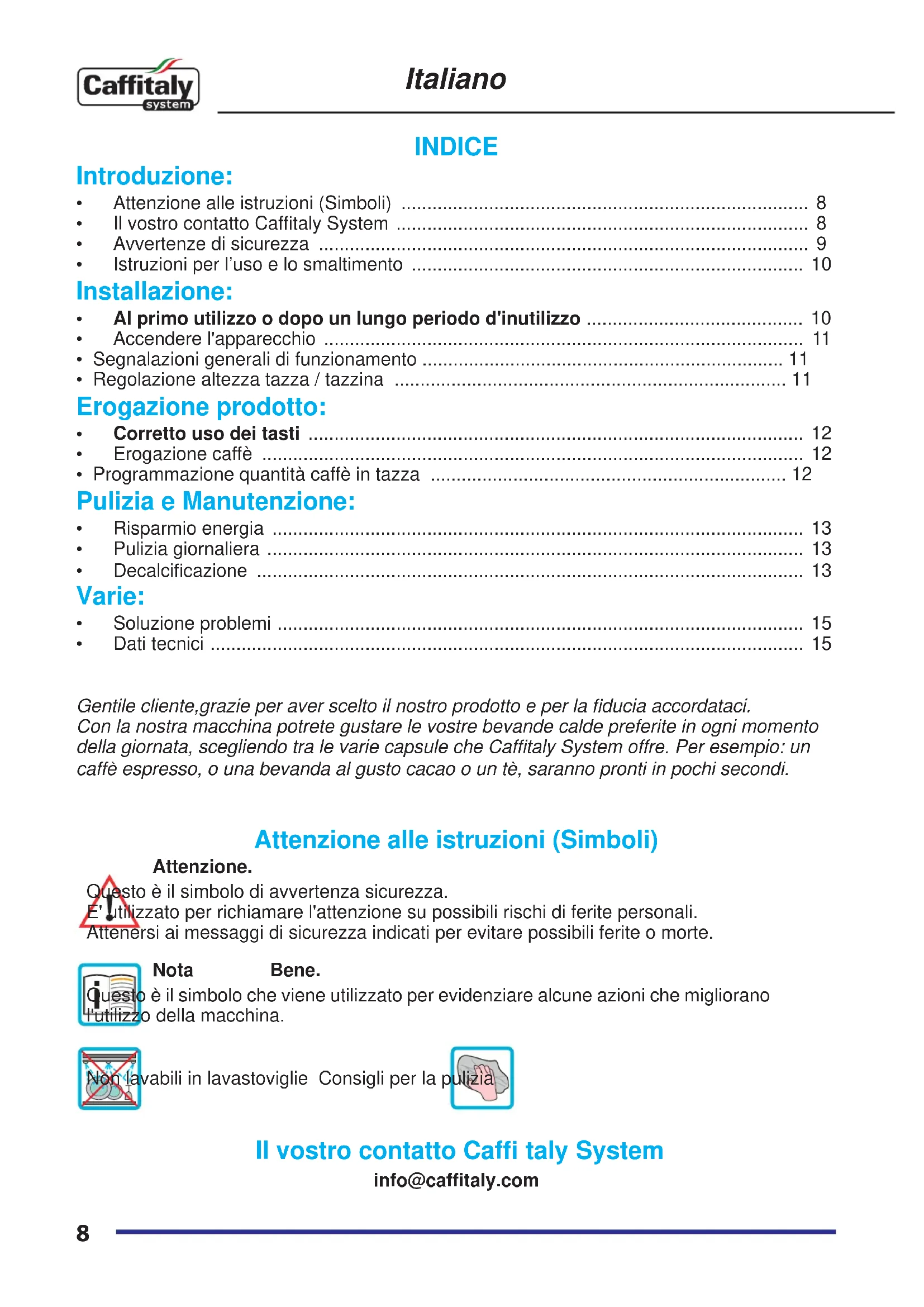

• Attenzione alle istruzioni (Simboli) 8
  Il vosto contatto Caffitaly System 8
• Avvertenze di sicurezza 9
  Istruzioni per l'uso e lo smaltimento 10

Installazione:

Al primo utilizzato o dopo un lungo periodo d'inutilizzo 10
Accendere l'apparecchio 11
- Segnalazioni generali di funzionamento 11
Regolazione altezza tazza / tazzina 11

Erogazione prodotto:

Corretto uso dei tasti 12
Erogazione caffe 12
-Programmazione quantità caffe in tazza 12

Pulizia e Manutenzione:

Risparmio energia 13
Pulizia giornaliera 13
Decalcificazione 13

Varie:

• Soluzione problemi 15
  Dati tecnici 15

Gentile cliente, grazie per aver scelto il nostro prodotto e per la fiducia accordataci. Con la nostra macchina potrete gustare le vostre bevande calde preferite in agli momento della giornata, scegliendo tra le varie capsule che Caffitaly System offre. Per esempio: un caffe'espresso, o una bevanda al gusto cacao o un te, saranno pronti in pochi secondi.

Attenzione alle istruzioni (Simboli)

Attenzione.

Quito e il symbolo di avvertenza sicurezza.
E'utilizzato per richiamare l'attenzione su possibili rischi di ferite personali.
Attenersi ai messaggi di sicurezza indicati per evitare possibili ferite o morte.

Nota

Bene.

è il symbolo che viene utilizzato per evidenziare alcune azioni che migliorano lo della macchina.

yabili in lavastoviglie Consigli per la p

Il vosto contatto Caffi taly System

[e-mail]

Avverenze di sicurezza

Leggere con ATTENZIONe le seguenti istruzioni! tereteosi' rischi di infortuni e danni all'apparecchio.

• Questo appearecchio è destinato ad essere utilizzato in applicazioni domestiche e similari come ad esempio: aree cucina per il personale di negozi, uffici e altri ambienti di lavoro; in alberghi, agriturismo, motel, Bed & Breakfast e altri ambienti di tipo residenziale.
  Utilizzare esclusivamente le apposite capsule specifiche per ilsystema Caffitaly System.
• Qualsiasi altri utilizzato non previsto da queste istruzioni cui possere essere causa di danni alle persone e fa decadere la garanzia. Il costruttore non risponde per danni derivanti da un uso improprio dell'apparecchio.
• Dopo aver molto l'imballaggio, assicuratevi dell'integrità dell'apparecchio. In caso di presenza di danni, o al primo segnale di difettosità (rumori o odori insoliti), o per qualsiasi problema riscontrato all'interno dell'apparecchio, non utilizzato e rivolgersi ad un Centro Assistenza Autorizzato.
• Gli elementi dell'imballaggio (sacchetti in plastica, ecc.) non devono essere lasciati alla portata dei bambini in quanto potenziali fonti di pericolo.
• Utilizzare l'apparecchio solo se il cavo di alimentazione è intatto. Per la sostituzione del cavo, se danneggiato, rivolgersi esclusivamente ad un Centro Assistenza Autorizzato. Pericolo di morte per scosse elettriche.
• Conservare ed utilizzato l'apparecchio solo in locali interni. Assicurarsi che gli elementi elettrici, spine e cavi siano asciutti. Mai immershere l'apparecchio. Proteggere l'apparecchio da schizzi o gocciolamenti. Elettricità e acqua insieme provocano pericolo di morte per scariche elettriche.
• Collegare l'apparecchio solo a prese di corrente a norma di legge. Assicurarsi che la tensione della rete elettrica corrisponda a quella indicata nella targhetta dati situata sul fondo dell'apparecchio.
• Il piano sul quale viene installata la macchina deve essere livellato, solido, fermo e resistente al calore; il piano d'appoggio non deve superare i 2^ d'inclinazione.
• Non consentire l'uso dell'apparecchio a persona (anche bambini) con ridotte capacità psico-fisico-sensoriali, o con esperienza e conoscenze insufficienti, a meno che non siano attendamente sorvegliate e struite da una persona responsable della loro incolumità. Sorvegliare i bambini, assicurandosi che non giochino con l'apparecchio!
  Non lasciare il cavo di alimentazione vicino a superfici calde, a spigoli o oggetti taglienti.
• Mai mettere le mani dentro il vano portacapsule, Pericolo di lesioni.
  Richiudere sempre la leva. Mai apriere la leva durante l'erogazione di un prodotto.
• Mai rimuovere parti della macchina, salvo delle indicate per la pulizia giornaliera.
  Non inseire alcun oggetto nelle aperture. Questo potrebbe causare scosse elettriche! Qualsiasi intervento non illustrato in queste istruzioni delve essere eseguito solo da un Centro Assistenza Autorizzato!
  Non staccare il cavo di alimentazione tirandolo, ma estrarlo impugnando la spina per evitare di danneggiarlo.
• Procedere con la decalcificazione ad intervalli regolari, come indicato delle istruzioni. In caso contrario l'apparecchio potrebbe danneggiarsi.
• Pulire scrupolosamente e regolarmente l'apparecchio. Il deposito che si create in caso di mancata pulizia, potrebbe essere dannoso per la salute. Scollegare l'apparecchio e lasciarlo raffreddare prima di procedere alla pulizia.
• Nel caso si preveda di non utilizzato l'apparecchio per lunghi periodi (vacanze, ecc.), scollegare la spina alla presa elettrica.

Istruzioni per l'uso e lo smaltimento

recchio è costruito con materiali di alta qualità che possono essere riutilizzati. ai. Smaltire l'apparecchio in un apposto centro di raccolta.

Avvertenze per il corretto smaltimento del prodotto ai sensi della direttiva europea 2002/96/EC e del Decreto Legislativo n. 151 del 25 Luglio 2005. Alla fine della sua vita utile il prodotto non deve esser smaltito insieme ai rifiuti urbani. Può essere consegnato presso gli appositi centri di raccolta differenziata predispositi dalle amministrazioni comunali, oppure presso i rivenditori che fornisco quello servizio. Smaltire separamente un elettrodomestico consente di evitare possibili consequences negative per l'ambiente e per la salute derivanti da un suo smaltimento inadeguato, e permette di recuperare i materiali di cui è composto al fine di ottenere un importante risparmio di energia e di risorse. Per rimarcare l'obbligo di smaltire separamente gli elettrodomestici, sul prodotto è riportato il marchio del contentatore barrato. Lo smaltimento abusivo del prodotto da parte dell'utente comaporta l'applicazione delle sanzioni amministrative previste alla normativa vigente. L'imballo è in materiale riciclabile. Rivolgersi alle autorità competenti per informazioni relative alla normativa locale.

Al primo utilizzato o dopo un lungo periodo d'inutilizzo

• Riempire il serbatoio con acqua fresca, non gasata (Fig.4).
• Inserire la spina nella presa di corrente e accendere l'apparecchio (Fig.13).
  Assieme ai tasti A-B-C, lampeggia alternativamente in ROSSO anche la spia D.
• Sollevare la leva per aprire il vano inserimento capsula (Fig.1).
• Inserire la capsula di lavaggio fornita in dotazione (Fig.2).
• Chiudere completeness la leva (Fig.3).
• Posizione are un contentatore capiente (almeno 250ml) sotto all'erogatore (Fig.9).
• Premere uno dei tasti A-B-C. Attendere che la macchina termini il ciclo di caricamento del circuito idraulico. La spia D si spegne.

NOTA BENE: nel caso in cui al terme del caricamento, la spia D continui a lampeggiare in ROSSO, ripetere le operazioni del punto precedente.

I tasti A-B-C lampeggiano contemporaneamente; la macchina è in fase di riscaldamento.
- Quando i tasti A-B-C si accendono in modo fisso, effettuare il risciacquo, premendo il tasting C. Premere nuovamente il tasting per effettuare un secondo risciacquo. Attendere che la macchina termini il ciclo di risciacquo.
- Sollevare la leva per espellere la capsula di lavaggio che cade nell'apposto cassetto (Fig.1).
- Chiudere la leva (Fig.3).
- Al termine dell'operazione vuotare il cassetto capsule ESAuste dall'acqua (Fig.6).

NOTA BENE: la capsula di lavaggio può essere utilizzata più volte fino a quando è integra. In caso di smarrimento o esaurimento della capsula di lavaggio fornita, è ilutilizzato una capsula usata dopo averla svuotata del suo contentuto.

Accendere l'apparecchio

• Riempire il serbatoio con acqua fresca, non gasata (Fig.4).
• Accendere l'apparecchio premendo l'interruttore generale (Fig.14).
• I tasti A-B-C lampeggiano contemporaneamente; la macchina è in fase di riscaldamento. Quando i tasti si accendono in modo fisso, l'apparecchio è primo per l'utilizzo.

Segnalazioni generali di funzionamento

SEGNALE DECALCIFICAZIONE:

• Quando la spia D lampeggia in GIALLO, si consiglia di eseguire il ciclo di decalcificazione (Vedere Cap. Decalcifi cazione).

RISCALDAMENTO:

I tasti A-B-C lampeggiano contemporaneamente.

• Quando la spia D lampeggia in ROSSO, e la macchina emette 3 segnali sonori iniziali e successivement 1 ad intermittenza, il serbatoio acqua è vuoto.
• Riempire il serbatoio acqua con acqua fresca, non gasata (Fig.4).
• Premere uno dei tasti A-B-C. Attendere che la macchina termini il ciclo di caricamento del circuito idraulico.
• Quando i tasti A-B-C si accendono in modo fisso, la macchina è pronta per l'utilizzo.

SE VIENE SOLLEVATA LA LEVA DURANTE L'EROGAZIONE:

• Se la levaiene sollevata durante l'erogazione di un prodotto (Fig.1), si può essere l'emissione di spruzzi di acqua calda. Pericolo di uszioni!
  La spia D lampeggia in ROSSO e la macchina emette un segnale sonoro intermittente. L'erogazione viene interrotta immediatamente.
  Chiudere la leva (Fiq.3).
  Premere uno dei tasti A-B-C per resettare l'allarme.
• La macchina è di nuovo pronta per l'utilizzo.

Regolazione altezza tazza / tazzina.

• La macchina puo' essere regolata per consentire il corretto utilizzato delle tazze grandi o delle tazzine.
• Inizialmente la macchina è predisposta per l'utilizzo di tazze grande (Fig.7).
• Per un miglior risultato utilizzato le tazzine, si deve sollevare e ruotare la griglia posta,.纳税人a vasca raccogligocce (Fig.10).
• A dato punto si cui mettere una tazzina nelle erogatore caffe (Fig.8).
• Per l'utilizzo di bicchieri grande, si deve rimuovere laVASCA raccogli gocce (Fig.15).
• A questo punto si può mettere un bicchiere grande sotto l'erogatore caffe (Fig.16).

Corretto uso dei tasti

Per l'erogazione di "Espresso" o "Caffè crema", utilizzato esclusivamente i tasti A o B (rispettivamente 1^ e 2^ dall'alto, illuminati in BIANCO). Gli stessi tasti, a seconda della quantità, sono da utilizzato per l'erogazione di capsule di orzo, ginseng, cacao o latte.

Il tasting C (3° dall'alto, illuminato in BLU) deve essere utilizzato esclusivamente per il "Caffè滤ro" o "Americano". Sempre con quello tasting possono essere utilizzate capsule di tè, camomilla o tisane.

Non impiegare il tasto C per l'espresso o comunque per caffe di gusto intenso. In questa funzione la macchina è infatti regolata a bassa pressione e cio' riduce la crema, il gusto del caffe, e potrebbe causare l'interruzione dell'erogazione.

NOTA BENE: Nel circuito della macchina posso rimanere trace del prodotto appena erogato. Per salvaguardare al massimo il gusto della bevanda è consigliabile, quando si eroga latte, cioccolato o solubili, effettuare un breve risciacquo. Il risciacquo è esegue utilizzato una capsula di lavaggio fornita in dotazione e premendo un tasting qualsiasi (A, B o C).

Si consiglia comunique di eseguire esta operazione almeno una volta alla settimana.

Erogazione caffe

• Sollevare la leva per aprire il vano inserimento capsula (Fig.1).
• Inserire la capsula spingendola all'interno con una leggera pressione (Fig.2).
• Chiudere completeness la leva (Fig.3).
• Mettere una tazza o tazzina sotto l'erogatore caffe (Fig.7 o 8).
  Premere breve il tasto A o B, a seconda del caffe desiderato.
• Il tasting premuto lampeggia. L'erogazione si ferma quando viene raggiunta la quantità programmata e la macchina emette un segnale sonoro.
• Sollevare la leva per espellere la capsula che cade nell'apposto cassetto (Fig.1).
• Chiudere la leva (Fig.3).

NOTA BENE: le quantità di caffe erogato si possono programmare secondo i gusti cali e le dimensioni delle tazze o tazzine utilizzate. Programmare le quantità consultare il Cap. "Programmazione quantità caffe in tazza".

Programmazione quantità caffe in tazza

• Sollevare la leva per aprire il vano inserimento capsula (Fig.1).
• Inserire la capsula spingendola all'interno con una leggera pressione (Fig.2).
• Chiudere completeness la leva (Fig.3).
• Mettere una tazza o tazzina sotto l'erogatore (Fig.7 o 8).
  Premere e mantenere premuto il tasting del caffe desiderato.
• Quando avete raggiunto la quantità di caffe desiderata, rilasciare il tasto. Ora il tasto è programmato. La quantità di caffe erogata puo' essere programmata da un minimo di 20 a un massimo di 250 ml.
• Sollevare la leva per espellere la capsula che cade nell'apposto cassetto (Fig.1).
• Chiudere la leva (Fig.3).

Risparmio energia

La macchina riduce automaticamente il consumo dopo 10 minuti d'inutilizzo. I tasti A-B-C lampeggiano lentamente e sequentialmente. Per ritornare alle normali condizioni premere un taste qualsiasi o aprire la leva. L'apparecchio inizia a riscaldare.

Quando i tasti A-B-C si accendono in modo fisso, la macchina è pronta per l'utilizzo.

Pulizia giornaliera

• Estrarre la vasca raccogli gocce e il cassetto capsule ESAuste (Fig.6).
• Sollevare il cassetto capsule ESAuste (Fig.11); vuotarlo e risciacquarlo.
• Rimuovere la griglia e il suo supporto (Fig.12). Sollevare la vasca raccogli gobce; vuotarla e risciacquarla.
  Rimuovere il serbatoio acqua (Fig.5); svuotarlo e risciacquarlo.

NOTA BENE: Nel circuito della macchina posso rianere trace del prodotto appena erogato. Per salvaguardare al massimo il gusto della bevanda è consigliabile, quando si eroga latte, cioccolato o solubili, effettuare un breve risciacquo. Il risciacquo è esgue utilizzato una capsula di lavaggio fornita in dotazione e premendo un tasto qualsiasi (A, B o C).

Si consiglia comunique di eseguire esta operazione almeno una volta alla settimana.

Per pulire la superficie dell'apparecchio

e un panno morbido e un macchina, compreso il serbatoio

detergente neutro. Non usare getti acqua, NON possong essere

d'acqua per la pulizia dell'apparecchio. lavati in lavastoviglie.

I componenti in plastica della

Decalcificazione

Segnale decalcificazione: quando la spia D lampeggia in GIALLO, si consiglia di eseguire il ciclo di decalcifi cazione, come di seguito illustrato.

La macchina è dotata di un avanzato programmà che verifica quanta acqua viene a per l'erogazione dei prodotti. Questa misurazione consente di dareindicazioni all'utilizzatore su quando la macchina necessita di un ciclo di decalcificazione.

Si raccomanda d'utilizzare il decalcificante Caffitaly System, che è stato studiato per rispetto le caratteristiche tecniche della macchina, in pieno rispetto della sicurezza del consumatore. La soluzione decalcificante deve essere smaltita secondo quando previsto dal costruttore e/o dalle norme vigenti nel Paese d'utilizzo.

Leggere con ATTENZIONE le precauzioni d'uso presenti sulla confezione del decalcificante. Evitare il contatto con gli occhi, la pelle e le superfici della macchina. Durante la decalcificazione non spagnere la macchina e non sollevare la leva. Deve presente una persona durante l'opération.

Non usare aceto: puo' danneggiare la Vostra macchina!

• Spagnere la macchina premendo l'interruttore generale (Fig.14).
• Svuotare risciacquare il cassetto capsule ESAuste e la vasca raccogli gocce (Fig.6).
• Estrarre e svuotare il serbatoio dell'acqua (Fig.5).
• Miscelare il contento di un flacone di decalcificante Caffitaly System con circa 750 cc. di acqua (1 litro in totale) e versare nel serbatoio.
• Sollevare la leva per aprire il vano inserimento capsula (Fig.1).
• Inserire la caspula di lavaggio fornita in dotazione spingendola all'interno con una leggera pressione Fig.2).
• Chiudere completeness la leva (Fig.3).
• Rimuovere la vasca raccogli gobce (Fig.15).
• Posizionare un contentatore (almeno 500ml ) loro erogatore (Fig.16).
• Mantenere premuti i tasti A e B e contemporaneamente accendere la macchina premendo l'interruttore generale.
  Il tasto B è acceso, perché la spia D lampeggia alternativamente in GIALLO e ROSSO.
  Premere il tasting B per iniziare il ciclo di decalcificazione.
  La macchina eroga la soluzione decalcificante ad intervalli (5 erogazioni intervallate da una pausa di 4 minuti, per una durata di 25 minuti circa). Durante esta fase, in cui i tasti non devono essere premuti, la spia D lampeggia alternativamente in GIALLO e ROSSO.
  Se il contentitore si riempe, provvedere a svuotarlo.
• Quando la prima fase è terminata, la macchina emette un segnale sonoro e il tasto B si accende. Il serbatoio acqua è vuoto.
• Sciacquare con cura il serbatoio acqua e riempirlo nuovamente con acqua fresca (Fig.4).
• Svuotare e risciacquare il cassetto capsule ESAuste e il contentatore utilizzato, e riposizionarli al loro posto (Fig.16).
• Premere il tasting B per iniziare il ciclo di risciacquo.
  La macchina eroga l'acqua di risciacquo (circa 500 ml). Durante esta fase la spia D lampeggia alternativamente in GIALLO e ROSSO.
• Quando il ciclo di risciacquo è terminato, la macchina emette un segnale sonoro e i tasti A-B-C lampeggiano contemporaneamente; la macchina è in fase di riscaldamento
• Quando i tasti si accendono in modo fisso, l'apparecchio è primo per l'utilizzo.
• Sollevare la leva per espellere la capsula di lavaggio che cade nell'apposto cassetto (Fig.1).
• Svuotare e sciacquare con cura il serbatoio acqua e riempirlo nuovamente con acqua fresca, non gasata (Fig.4).
• Svuotare e risciacquare il cassetto capsule ESAuste e riposizionarlo insieme alla vasca raccogli gobce.

Soluzione problemi

PROBLEMIA	POSSIBLE	CAUSA	SOLUZIONE
Non esce caffe. La spia D lampeggia in ROSSO.	Il serbatoio acqua è vuoto.		Riempire il serbatoio con acqua fresca. Premere un tasting per ricaricare il circuito. Quando i tasti sono accesi in modo fi sso, l'apparecchio è pronto per l'utilizzo.
Il caffe non è suffi cente-mente caldo.	- Tazze / Tazzine fredded. - Macchina con calcare.	- Preriscaldare la tazza. - Decalcifi care.
La leva non puo' essere abbassata.	- Il cassetto capsule ESAuste è piano. - Capsula bloccata all'interno della macchina.	- Svuotare il cassetto capsule ESAuste. - Rimuovere la capsula bloccata.
La spia D è accesa in ROSSO fi sso.	Problemi di riscaldamento.	Spegnere e riaccendere la macchina. Se il problema persistsente, portare la macchina a un Centro Assistenza Autorizzato.
Premendo un tasting per erogare caffe, la macchina sembra partire ma si arresta alla nona erogare caffe o erogandone solo una piccola quantità.	Errata programmazione delle quantità.	Riprogrammare la quantità per il tasting. Vedere cap. "Programmazione quantità caffe in tazze".
Il caffe è erogato molto lentamente e con una qualità molto scarsa.	E' stato usato il tasting C con una capsula di espresso.	Usare i tasti A o B.

Dati tecnici

kg	Circa 4 kg	~ Consultare la targhetta dati presente sul fondo della macchina.
	1,2 litri	P Max. 15 bar
	temperatura ambiente: 10°C ÷ 40°C	<70dB A
	377 mm 8 capsule
	148 mm 284 mm 364 mm

I materiali e gli oggetti destinati al contatto con prodotti alimentari sono conformi alle prescrizioni del regolamento Europeo 1935/2004.
