MANUALE UTENTE FRM 1800 B2 FLORABEST

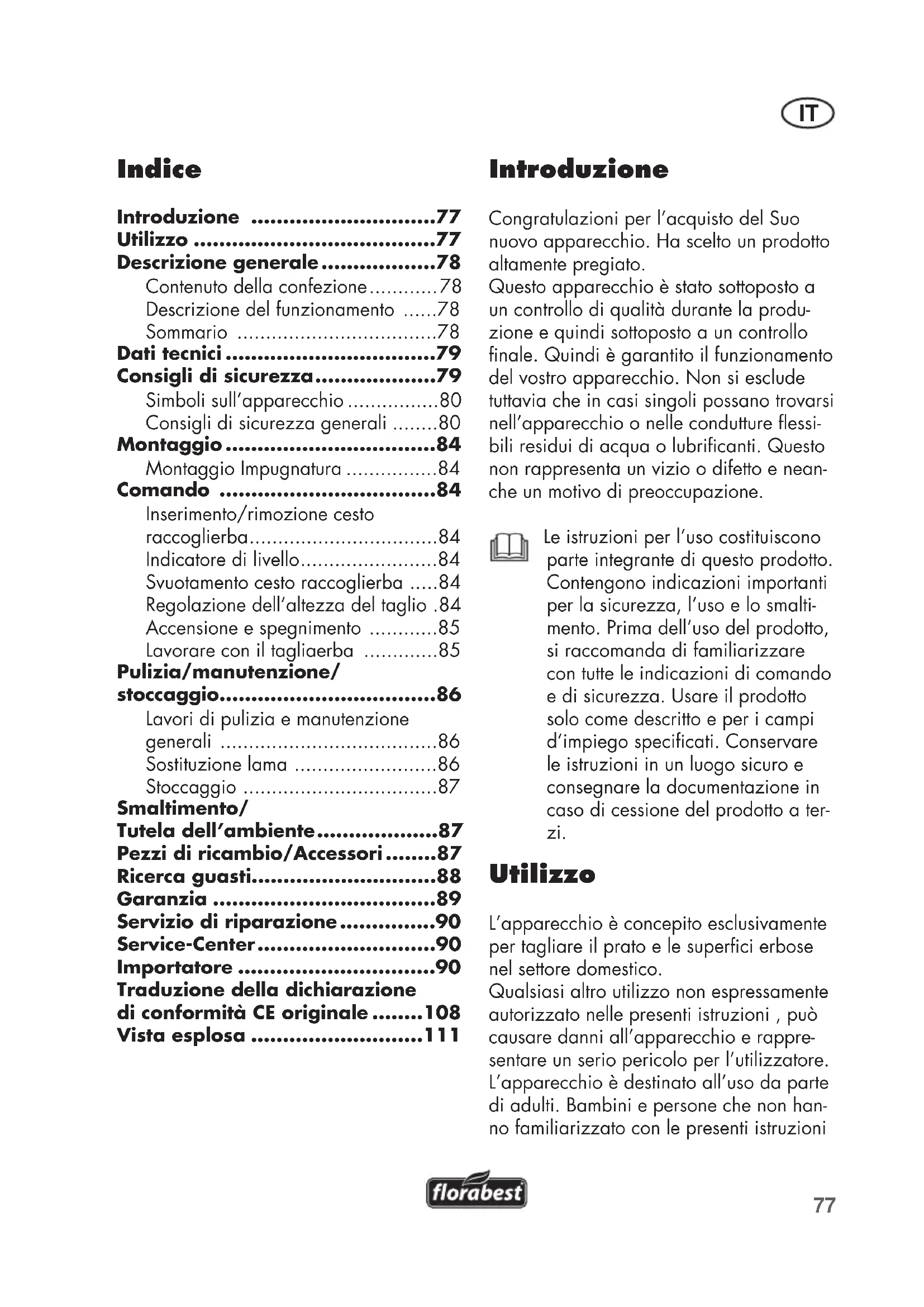

• Indice Introduzione p. 77
• Utilizzo p. 77
• Descrizione generale p. 78
• Contenuto della confezione p. 78
• Descrizione del funzionamento p. 78
• Sommario p. 78
• Dati tecnici p. 79
• Consigli di sicurezza p. 79
• Simboli sull’apparecchio p. 80
• Consigli di sicurezza generali p. 80
• Montaggio p. 84
• Montaggio Impugnatura p. 84
• Comando p. 84
• Inserimento/rimozione cesto raccoglierba p. 84
• Indicatore di livello p. 84
• Svuotamento cesto raccoglierba p. 84
• Regolazione dell’altezza del taglio .84 Accensione e spegnimento p. 85
• Lavorare con il tagliaerba p. 85
• Pulizia/manutenzione/ stoccaggio p. 86
• Lavori di pulizia e manutenzione generali p. 86
• Sostituzione lama p. 86
• Stoccaggio p. 87
• Smaltimento/ Tutela dell’ambiente p. 87
• Pezzi di ricambio/Accessori p. 87
• Ricerca guasti p. 88
• Garanzia p. 89
• Servizio di riparazione p. 90
• Service-Center p. 90
• Importatore p. 90
• Traduzione della dichiarazione di conformità CE originale p. 108
• Vista esplosa Introduzione Congratulazioni per l’acquisto del Suo nuovo apparecchio. Ha scelto un prodotto altamente pregiato. Questo apparecchio è stato sottoposto a un controllo di qualità durante la produ- zione e quindi sottoposto a un controllo nale. Quindi è garantito il funzionamento del vostro apparecchio. Non si esclude tuttavia che in casi singoli possano trovarsi nell’apparecchio o nelle condutture essi- bili residui di acqua o lubricanti. Questo non rappresenta un vizio o difetto e nean- che un motivo di preoccupazione. Le istruzioni per l’uso costituiscono parte integrante di questo prodotto. Contengono indicazioni importanti per la sicurezza, l’uso e lo smalti- mento. Prima dell’uso del prodotto, si raccomanda di familiarizzare con tutte le indicazioni di comando e di sicurezza. Usare il prodotto solo come descritto e per i campi d’impiego specicati. Conservare le istruzioni in un luogo sicuro e consegnare la documentazione in caso di cessione del prodotto a ter- zi. Utilizzo L’apparecchio è concepito esclusivamente per tagliare il prato e le superci erbose nel settore domestico. Qualsiasi altro utilizzo non espressamente autorizzato nelle presenti istruzioni , può causare danni all’apparecchio e rappre- sentare un serio pericolo per l’utilizzatore. L’apparecchio è destinato all’uso da parte di adulti. Bambini e persone che non han- no familiarizzato con le presenti istruzioni78 p. 111

1 Manico 2a Dadi ad alette per il ssaggio del braccio 2b Dadi ad alette per il ssaggio del braccio 3 Braccio inferiore 4 Cesto raccoglierba 5 Leva di regolazione dell’altezza di taglio 6 Ruote 7 Alloggiamento tagliaerba 8 Impugnatura 9 Protezione antiurto 10 Serracavo 11 Pulsante di sbloccaggio (non a vista) 12 Presa per cavo di rete 13 Scarico tensione cavo 14 Cavo di rete (non compresa nel volume di fornitura) 15 Leva di avviamento

17 Indicatore di livello

18 Bullone lama 19 Coltello 20 Motore mandrinonon devono usare l’apparecchio. L’uso dell’apparecchio in presenza di pioggia o in ambienti umidi è vietato.Il produttore declina ogni responsabilità per danni causati da un uso improprio o un comando errato. Descrizione generale Contenuto della confezioneRimuovere delicatamente l’apparecchio dall’imballaggio e controllare se i seguenti componenti sono completi:- Tagliaerba e manico con conduttura di allacciamento- Braccio inferiore- Cesto raccoglierba - 2 viti per il ssaggio del braccio- 2 dadi ad alette e viti per il ssaggio dell’impugnatura- 2 supporti per il ssaggio della condut-tura di allacciamento- Traduzione delle istruzioni per l’uso in originaleDescrizione del funzionamento Il tagliaerba elettrico possiede un utensile da taglio che gira parallelamente al livello di taglio. E’ dotato di un elettromotore di potenza, un alloggiamento di plastica resistente, un interruttore di sicurezza, una protezione antiurto e un cesto raccoglier-ba. Inoltre l’apparecchio è regolabile in al-tezza a 6 livelli ed è dotato di ruote facili da manovrare. Il funzionamento dei componenti è riporta-to nelle seguenti descrizioni.79

Dati tecnici Tagliaaerba elettrico ..FRM 1800 B2 Potenza assorbita del motore ......1800 W Tensione nominale ........... 230 V~, 50 Hz Numero di giri al minimo .........3250 min

= 3 dB Vibrazione sull’impugnatura

; K= 1,5 m/s² Il presente apparecchio è progettato per il funzionamento con una rete di distribuzio- ne dell’energia elettrica con un’impedenza di sistema Zmax (resistenza interna della rete) al punto di trasferimento (collega- mento domestico) paria a 0,277 Ohm al massimo. L’utente è tenuto ad accertare che l’appa- recchio venga messo in funzione esclusiva- mente con una rete di distribuzione dell’e- nergia elettrica che rispetti detto requisito. Se necessario, le aziende di fornitura di energia elettrica locali sono in grado di fornire l’impedenza del sistema. Il valore di emissione delle oscillazioni specicato è stato misurato secondo un metodo di prova standardizzato e può essere usato per il confronto di un elettro- domestico con un altro. Il valore di emissione delle oscillazioni specicato può anche essere usato per una valutazione introduttiva dell’interruzione. Avvertenza: Il valore di emissione delle oscil- lazioni può variare dal valore specicato durante l’uso effettivo dell’elettrodomestico, a seconda del tipo e del modo di utilizzo dell’elet- trodomestico. Nasce l’esigenza di determinare misure di sicurezza per la protezio- ne dell’operatore, che si basano sulla valutazione dell’interruzione in condizioni d’esercizio effettivo (a tale proposito devono essere consi- derati tutti gli elementi del ciclo d’e- sercizio, come per esempio i tempi in cui l’elettrodomestico è spento e quelli in cui l’elettrodomestico è acceso, ma funziona senza solleci- tazione). I valori di rumore e vibrazione sono stati rilevati conformemente alle norme e le disposizioni specicate nella dichiarazione di conformità. Modiche tecniche e ottiche possono essere effettuate in seguito agli sviluppi tecnici senza preavviso. Tutte le misure, av- vertenze e indicazioni delle presenti istru- zioni d’uso sono quindi senza garanzia. Eventuali diritti legali basati sulle presenti istruzioni d’uso, non possono quindi essere fatti valere. Consigli di sicurezza Questa sezione tratta le indicazioni di sicu- rezza fondamentali durante il lavoro con il tagliaerba elettrico.80

Consigli di sicurezza generali In caso in uso improprio questo apparecchio può causare lesioni gravi. Per evitare danni a persone e cose, leggere e osservare tassati- vamente le seguenti indicazioni di sicurezza e familiarizzare con tutti i componenti di comando. Preparazione:

È ammesso l’utilizzo del pre- sente apparecchio da parte di persone con capacità siche, sensoriali o intellettive limitate oppure con carente esperienza e/o conoscenza, se queste ven- gono sorvegliate o istruite sull’u- so sicuro dell’apparecchio e comprendano i pericoli che ne derivano. È vietato far giocare i bambini con l’apparecchio.

• Prima dell‘utilizzo vericare la presen- za di danni o usura lungo la conduttu- ra di collegamento e la prolunga. Se la conduttura si danneggia durante l‘utilizzo, scollegarla immediatamen- te dalla rete di alimentazione. Non toccare la conduttura prima di averla scollegata. Non utilizzare la macchina quando la conduttura è usurata o dan- neggiata.

• Lasciare raffreddare il motore prima di riporre la macchina.

• Non permettere mai a bambini o ad altre persone, che non conoscono le istruzioni d’uso, di usare l’apparec- chio. Alcune disposizioni locali preve- dono un’età minima per l’utilizzatore.

• Non usare mai l’apparecchio quando si trovano nelle vicinanze persone, in particolare bambini e animali domesti- Simboli sull’apparecchio Attenzione! Leggere attentamente le istruzioni d’uso. Indossare una protezione per gli occhi e per l’udito. Non esporre l’apparecchio all’umidi- tà. Non lavorare in presenza di piog- gia e non tagliare erba bagnata. Pericolo di lesioni a causa di parti catapultate. Tenere lontane le persone dal tosaer- ba. Attenzione – Lame da taglio aflate! Tenere lontani piedi e mani. Pericolo di lesioni! Spegnere il motore e staccare la spina elettrica prima di eseguire i lavori di regolazione o di pulizia oppure se il cavo di rete è inceppa- to o danneggiato. Pericolo a causa del cavo di rete danneggiato. Tenere il cavo di rete lontano dall’apparecchio e dalla lama da taglio! Attenzione! Scia della lama del tagliaerba.

Indicazione del livello di rumore L

Tagliare il cerchio Classe di protezione II Gli apparecchi elettrici non devono essere smaltiti insieme ai riuti do- mestici.81

• Bambini devono essere sorvegliati, per garantire che non giochino con l’appa- recchio.

• L’operatore o utilizzatore è responsabi- le per infortuni o danni ad altre perso- ne o alla proprietà delle stesse.

• Controllare l’area nella quale viene impiegato l’apparecchio e rimuovere pietre, bastoni, li metallici o altri corpi estranei che possono essere catturati e catapultati.

• Indossare apposito abbigliamento da lavoro come scarpe chiuse con suola antiscivolo e un pantalone lungo resi- stente. Non usare l’apparecchio scalzi o con i sandali. Evitare di portare indu- menti lenti o con cordoncini o cinture pendenti.

• Prima di ogni uso, eseguire un control- lo visivo dell’apparecchio. Non usare l’apparecchio in caso di dispositivi di sicurezza (p. es. protezione antiurto o cesto raccoglierba), componenti del di- spositivo di taglio o bulloni mancanti, usurati o danneggiati. Per evitare uno sbilanciamento, gli utensili e bulloni danneggiati devono essere sostituiti nel set.

• Prestare particolare attenzione quando si usano apparecchio con più utensili da taglio, in quando il movimento della lama può provocare la rotazione delle restanti lame.

• Usare solo ricambi e accessori forniti e consigliati dal produttore. L’impiego di corpi estranei comporta l’immediata esclusione del diritto di garanzia. Lavorare con l’apparecchio: Non tenere i piedi e le mani vicino o sotto alle parti rotanti durante il lavoro. Pericolo di lesioni! Osservare la protezione antirumore e le disposizioni locali.

• Accendere il motore secondo le istru- zioni e solo, quando i piedi sono po- sizionati ad una distanza sicura dagli utensili da taglio.

• Non usare l’apparecchio in presenza di pioggia o maltempo, in ambienti umidi o sul prato bagnato. Lavorare solo con la luce diurna o con una buo- na illuminazione.

• Non lavorare con l’apparecchio, se si è stanchi o poco concentrati o dopo l’assunzione di alcol o farmaci. Fare una pausa ad intervalli regolari. Lavo- rare con raziocinio.

• Durante il lavoro, prestare attenzione ad una posizione stabile, in parti- colare sui pendii. Lavorare sempre trasversalmente al pendio, mai su è giù. Prestare particolare attenzione, quando si cambia la direzione di mar- cia sui pendii. Non lavorare su pendii eccessivamente ripidi.

• Condurre l’apparecchio a passo d’uo- mo. Prestare particolare attenzione, quando si gira o tira verso di se l’ap- parecchio o si cammina all’indietro.

• Accendere l’apparecchio con cautela secondo le indicazioni contenute nelle presenti istruzioni. Prestare attenzione ad una sufciente distanza dei piedi dalle lame rotanti .

• Non ribaltare l’apparecchio durante l’avviamento, salvo nei casi in cui sia necessario per la partenza nell’erba alta. In questo caso, ribaltare l’ap- parecchio premendo l’impugnatura in modo tale che le ruote anteriori dell’apparecchio vengano leggermente sollevate. Controllare sempre che le due mani si trovano in posizione di lavoro, prima di riappoggiare l’appa-82

ze di liquidi o gas inammabili. La mancata osservanza di questa indica- zione comporta rischi di incendio o di esplosione.

• Non sollevare o trasportare mai l’ap- parecchio mentre il motore gira.

• Spegnere l’apparecchio e staccare la spina elettrica: - sempre quando si abbandona la macchina, - prima di pulire l’apertura di espul- sione dell’erba o di rimuovere i bloc- caggi, - quando l’apparecchio non viene usato, - prima di controllare o pulire l’appa- recchio oppure effettuare lavori sul medesimo, - quando il cavo di rete è danneggia- to o aggrovigliato, - quando l’apparecchio incontra un corpo estraneo durante il lavoro op- pure subentrano vibrazioni insolite. In questo caso controllare l’appa- recchio per vericare la presenta di eventuali danneggiamento, ed eventualmente farlo riparare.

• Non posizionare mai le mani o i piedi vicino o sotto le parti rotanti. In caso di tosatura con la falce, non posizionarsi mai davanti all’apertura di espulsione dell’erba . Manutenzione e stoccaggio:

• Assicurarsi che tutti i dadi, viti e bulloni siano ben stretti e l’apparecchio sia in condizioni di lavoro sicure.

• Non tentare di riparare autonomamen- te l’apparecchio, salvo nel caso in cui si è adeguatamente istruiti. Tutti i lavori non specicati nelle presenti istruzioni d’uso devono essere effettuati esclusi- vamente dai centri di assistenza clienti recchio sul terreno.

• Non lavorare mai senza cesto racco- glierba o protezione antiurto. Tenersi sempre lontani dall’apertura di espul- sione dell’erba.

• Non avviare il motore se ci si trova davanti al canale di scarico. Attenzione pericolo! La lama conti- nua a ruotare. Pericolo di lesioni.

• L’apparecchio non deve essere solleva- to o trasportato, n tanto che il motore gira. Spegnere l’apparecchio nel caso in cui debba essere ribaltato per il trasporto, si debbano attraversare superci diverse dal prato e l’apparec- chio venga condotto verso le e lontano dalle superci da tagliare.

• Tenere l’apertura di espulsione dell’er- ba sempre pulita e libera. Rimuovere l’erba tagliata solo quando l’apparec- chio è fermo.

• Non lasciare mai l’apparecchio incu- stodito sul posto di lavoro.

• Non lavorare con l’apparecchio dan- neggiato, incompleto o trasformato senza il consenso del produttore. Non usare mai l’apparecchio con dispositivi di sicurezza o schermature danneg- giati oppure senza i dispositivi di sicu- rezza come i dispositivi di deviazione e/o di raccolta dell’erba.

• Non sovraccaricare l’apparecchio. La- vorare solo nel campo di potenza spe- cicato e non modicare le imposta- zioni di regolazione del motore. Non usare apparecchi a bassa potenza per lavori pesanti. Non usare l’apparec- chio per scopi diversi da quelli per cui è stato concepito .

• Non usare l’apparecchio nelle vicinan-83

• Conservare l’apparecchio in un luogo asciutto e fuori dalla portata di bambi- ni.

• Trattare l’apparecchio con cura. Tenere gli utensili aflati e puliti, in modo tale da garantire condizioni di lavoro migliori e più sicure. Seguire le dispo- sizioni di manutenzione.

• Indossare guanti di protezione , quan- do si sostituisce il dispositivo da taglio.

• Controllare regolarmente il dispositivo raccoglierba per vericare l’eventuale presenza di usura e deformazioni. Per motivi di sicurezza, sostituire le parti usurate o danneggiate. Prestare parti- colare attenzione durante la regolazio- ne delle lame, in modo tale da evitare che le dita non vengano schiacciate tra le lame rotanti e le parti sse della macchina.

• Assicurarsi che vengano usati solo utensili da taglio di ricambio autoriz- zati dal produttore.

• Durante la manutenzione delle lame tenere presente che queste possono mettersi in movimento anche quando la fonte di tensione è disinserita. Sicurezza elettrica:

• Prestare attenzione che la tensione di rete corrisponda alle indicazioni ripor- tate sulla targhetta dell’apparecchio.

• Collegare l’apparecchio solo a una presa con dispositivo di protezione per correnti di guasto (interruttore FI/ RCD) con una corrente di intervento di mas- simo 30 mA an.

• Evitare il contatto del corpo con le par- ti messe a terra (p. es. recinzioni o pali metallici).

• Usare solo cavi di rete ammessi del tipo H05RN-F, con una lunghezza massima di 75 m e concepiti per l’uso all’esterno. Il diametro del cavo di rete deve corrispondere minimo a 2,5mm

. Prima dell’uso, srotolare sempre completamente la bobina del cavo. Controllare il cavo per vericare la presenza di eventuali danneggia- menti.

• Per il ssaggio del cavo di rete usare la spira del cavo prevista.

• Durante il lavoro, tenere il cavo di rete lontano dall’utensile da taglio. Le lame da taglio possono danneggiare il cavo di rete e provocare il contatto con le parti conduttive. In generale, condurre il cavo di rete dietro l’utilizzatore.

• Non usare il cavo di rete per staccare la spina dalla presa. Proteggere il cavo di rete dal calore, dall’olio e da spigoli vivi.

• Spegnere l’apparecchio e staccare la spina elettrica dalla presa, se il cavo di rete è danneggiato. Se il cavo di rete viene danneggiato, deve essere sostituito dal produttore, dal suo centro di assistenza clienti oppure da una persona qualicata, al ne di evitare pericoli.

• Non collegare un cavo di rete danneg- giato alla rete di alimentazione. Non toccare un cavo di rete danneggiato, n tanto che è collegato alla rete di alimentazione. Un cavo di rete dan- neggiato può provocare il contatto con le parti conduttive.84

raccoglierba nella posizione cor-retta. 2. Per rimuovere il cesto raccoglier-ba (4) , sollevare la protezione antiurto (9) e rimuovere il cesto raccoglierba (4). Ribaltare in-dietro la protezione antiurto (9) nell’alloggiamento del tagliaer- ba. E’ vietato lavorare con il ta-gliaerba senza protezione antiurto o cesto raccoglierba. Pericolo di lesioni.

Indicatore di livelloLateralmente sul cesto raccoglierba è collo-cato (4) un indicatore del livello di riempi-mento (17). Sportello (17) aperto: Cesto raccoglierba (4) vuoto Sportello (17) chiuso: Cesto raccoglierba (4) pieno L‘indicatore di livello (17) funziona quando il dispositivo è in funzione.Svuotamento cesto raccoglierba Il cesto raccoglierba (4) è composto da due parti, per facilitare lo svuotamento dello stesso.Regolazione dell’altezza del taglio Spegnere l’apparecchio, staccare la spina elettrica e attendere l’arre-sto della lama. Rischio di danni a persone. Montaggio Prima di effettuare qualsiasi lavoro all’apparecchio, staccare la spina elettrica. Rischio di danni a perso- ne. Montaggio Impugnatura

1. Rimuovere i due dadi ad aletta (2a) premontati con le relative viti dall’alloggiamento del ta-gliaerba (7). Inserire il braccio inferiore (3) nella sede dell’allog-giamento del tagliaerba (7). 2. Fissare il montante inferiore (3) con le due viti e i dadi ad aletta (2a).

3. Fissare l’impugnatura (1) con le viti fornite (17) e i dadi ad alette (2b) sul braccio inferiore (3). Sono possibili due posizioni. 4. Agganciare la fascetta serra-cavo ( 10) sul braccio (3) e ssarvi il cavo. Allentando i due dadi ad alette, è possibile ripiegare il manico per ri-porre l’apparecchio. Prestare atten-zione che il cavo di rete non venga schiacciato. Comando Inserimento/rimozione cesto raccoglierba

1. Per inserire il cesto raccoglierba (4), sollevare la protezione an-tiurto (9) e appendere il cesto raccoglierba (4). Ribaltare la protezione antiurto (9) sul cesto raccoglierba (4). Tiene il cesto85

1. Afferrare la leva di regolazione

dell’altezza del taglio (5) e met- terlo nella posizione dell’altezza desiderata superando lo scatto.

2. Per evitare che il tagliaerba sci-

voli via è possibile usare come ausilio l’impugnatura (8). 20 mm - Position 1 30 mm - Position 2 40 mm - Position 3 50 mm - Position 4 60 mm - Position 5 70 mm - Position 6 L’altezza di taglio corretta per un prato decorativo corrisponde a circa 25 - 40 mm, per un prato calpestabile a circa 30- 60mm. Per il primo taglio della stagione si consiglia di scegliere un’altezza di taglio elevata. Osservare la protezione antirumore e le disposizioni locali. Accensione e spegnimento

1. Inserire la spina del cavo di rete

nella presa di corrente (12) sul manico (1).

2. Per lo scarico della trazione for-

mare con l’estremità del cavo di rete (14) un cappio e appender- lo nel dispositivo di scarico della trazione (13). Vedi gura

3. Allacciare l’apparecchio alla ten-

sione, prestare attenzione che l’apparecchio non tocchi oggetti.

5. Per accendere l’apparecchio,

premere il pulsante di sbloc- caggio (11) sull’impugnatura e contemporaneamente tenere premuta la leva di avviamento (15). Rilasciare il pulsante di sbloccaggio (11).

6. Per spegnere l’apparecchio,

rilasciare la leva di avviamento (15). Dopo lo spegnimento dell’ap- parecchio la lama continua a girare per alcuni secondi. Non toccare la lama in mo- vimento. Rischio di danni a persone. Lavorare con il tagliaerba Una tosatura regolare stimola la formazio- ne rafforzata delle foglie e al contempo provoca la distruzione dell’erbaccia. Per questo motivo, dopo ogni intervento di tosatura il prato diventa più tto e omoge- neo. Il primo taglio avviene circa a partire da aprile con un’altezza di crescita di

70 - 80 mm. Nella stagione vegetativa

principale il prato deve essere tosato mini- mo una volta a settimana.

• Iniziare a tosare nelle vicinanze della presa e proseguire allontanandosi dal- la stessa .

• Condurre la prolunga sempre dietro di se e, dopo l’inversione, condurla sul lato già tosato.

• Condurre l’apparecchio a passo d’uo- mo eseguendo traiettoria più dritte possibili. Per una tosatura perfetta, le traiettorie dovrebbero sovrapporsi di alcuni centimetri.86

• Regolare la profondità del taglio in modo tale che l’apparecchio non ven- ga sovraccaricato. In caso contrario si rischia di danneggiare il motore.

• Sui pendii lavorare sempre trasversal- mente. Prestare particolare attenzione durante le manovre di retromarcia e quando si tira l’apparecchio.

• Pulire l’apparecchio dopo ogni impie- go come descritto nel capitolo „Pulizia, manutenzione, stoccaggio“. Dopo il lavoro e per il trasporto, spegnere l’apparecchio, staccare la spina di rete e attendere l’arresto della lama. Rischio di danni a per- sone . Pulizia/manutenzione/ stoccaggio Fare effettuare i lavori non descritti nelle presenti istruzioni d’uso da un centro di assistenza clienti da noi autorizzato. Usare solo ricambi originali

Indossare guanti quando si maneg- gia la lama. Prima di effettuare qualsiasi lavoro di manutenzione o pulizia, spegne- re l’apparecchio, staccare la spina di rete e attendere l’arresto della lama. Rischio di danni a persone. Lavori di pulizia e manuten- zione generali Non spruzzare il tosaerba con ac- qua.

• Tenere l’apparecchio sempre pulito. Per la pulizia, usare una spazzola o un panno senza detergenti o solventi.

• Rimuovere eventuali residui di piante ri- maste attaccate dopo la tosatura con un pezzo di legno o di plastica dalle ruo- te, dalle aperture di ventilazione, all’a- pertura di espulsione dell’erba e dalla zona della lama. Non usare oggetti duri o appuntivi, possono danneggiare l’apparecchio.

• Lubricare di tanto in tanto le ruote.

• Controllare il tosaerba prima di ogni uso per vericare la presenza di eventuali di- fetti evidenti, come parti allentate, usura- te o danneggiate. Controllare la corrette sede di tutti i dadi, bulloni e viti.

• Controllare le coperture e i dispositivi di sicurezza per vericare l’eventuale pre- senza di danneggiamenti e la corretta sede. Eventualmente, provvedere alla sostituzione. Sostituzione lama Se la lama è smussato, può essere aflata da un’ofcina specializzata. Se la lama è danneggiata o presenta uno sbilancia- mento, deve essere sostituita (vedi capitolo ricambi).

1. Spegnere l’apparecchio, staccare

la spina di rete e attendere l’arre- sto della lama.

2. Capovolgere l’apparecchio.

3. Usare guanti resistenti e tenere

ferma la lama (19). Svitare la vite della lama (18) in senso an- tiorario mediante un cacciavite (apertura della chiave 13) dal mandrino motore ( 20).

4. Rimontare la nuova lama nella

sequenza invertita. Prestare atten- zione che la lama sia posizionata correttamente e la vite sia ben stretta.87

• Conservare l’apparecchio in un luogo asciutto e fuori dalla portata di bambi- ni. Allentare i dadi ad alette e ribaltare il manico, in modo tale che l’apparec- chio occupi meno spazio. Assicurarsi che i cavi non siano schiacciati.

• Lasciare raffreddare il motore, prima di riporre l’apparecchio in un ambiente chiuso.

• Non avvolgere l’apparecchio nei sacchi di nylon, in quanto potrebbe formarsi umidità. Decliniamo ogni responsabilità per danni causati dai nostri apparecchi, qualora tali danni siano dovuti ad una riparazione non conforme o dall’impiego di ricambi non originali o da un uso improprio dell’appa- recchio. Smaltimento/Tutela dell’ambiente Effettuare lo smaltimento dell’apparecchio, degli accessori e della confezione nel rispetto dell’ambiente presso un punto di raccolta per riciclaggio. Non smaltire l’apparecchio con i riuti domestici o ingombranti.

• Consegnare l’apparecchio presso un centro di raccolte e ricupero. Le parti plastiche e di metallo usate potranno essere selezionate e avviate al ricupe- ro. Chiedere informazioni a riguardo al nostro centro assistenza clienti.

• Informazioni sui luoghi di raccolta e su date e orari di ritiro vengono fornite a livello locale dall’amministrazione comunale o dalle aziende incaricate dello smaltimento riuti.

• Introdurre il materiale tagliano nel com- postaggio e non gettarlo nel secchio della spazzatura. Pezzi di ricambio/Accessori È possibile ordinare pezzi di ricambio e accessori all’indirizzo www.grizzly-service.eu Se non si dispone di una connessione Internet, contattare telefonicamente il centro di as- sistenza (vedere “Service-Center” a pag. 90). Tenere a portata di mano i numeri d’ordine riportati in basso. Position Position Denominazione Numeri Istruzioni Disegno d’ordine per l’uso esploso 4 22 Cesto raccoglierba 91103875 19 11 Lama 1370030388

Ricerca guasti Problema Possibile causa Rimedio L‘apparecchio non si accende Tensione di rete man- cante Controllare la presa, il cavo, la conduttura, la spina ed eventual- mente fare riparare da un elettrici- sta esperto Leva di avviamento

Riparazione da parte del centro di assistenza clienti Spazzola di carbone consumata Motore difettoso Erba troppo alta Impostare un‘altezza di taglio supe- riore. Sollevare leggermente le ruote anteriori premendo l‘impugnatura. Il motore si spe- gne Bloccaccio da parte di corpi estranei Rimuovere il corpo estraneo Il risultato del lavoro non è soddisfacente oppure il motore è lento Altezza di taglio trop- po bassa Impostare un‘altezza di taglio inferiore Lama (

Fare arrotare o sostituire la lama

in modo errato Montare correttamente la lama

19) non ruota Lama (

dall‘erba Rimuovere l‘erba Vite della lama (

18) Rumori anor- mali, battito o vibrazioni Vite della lama (

19) L‘indicatore di livello (

17) non funziona Sporcizia Pulizia con spazzola morbida. L‘indicatore di livello deve chiudersi automaticamente se è stato aperto89

Garanzia Gentile cliente, Su questo apparecchio Le viene concessa una garanzia di 3 anni a partire dalla data di acquisto. In caso di difetti di questo prodotto può avanzare diritti legali nei confronti del venditore del prodotto. Tali diritti legali non vengono limitati dalla nostra garanzia qui di seguito rappresentata. Condizioni di garanzia Il termine di garanzia inizia con la data di acquisto. La preghiamo di conservare in un luogo sicuro lo scontrino scale origina- le. Questo documento viene richiesto come prova d’acquisto. Qualora subentrasse un difetto di materiale o di fabbricazione entro tre anni a partire dalla data di acquisto di questo prodotto, il prodotto verrà riparato o sostituito – a nostra discrezione - gratuitamente da noi. Questa prestazione di garanzia presuppo- ne che venga presentato entro il termine di tre anni l’apparecchio difettoso e la prova d’acquisto (scontrino scale) e descritto brevemente per iscritto in che cosa consiste il difetto e quando si è vericato. Se il difetto è coperto dalla nostra garan- zia, riceverà il prodotto riparato oppure un prodotto nuovo. Con la riparazione o la sostituzione del prodotto non inizia un nuovo periodo di garanzia. Tempo di garanzia e diritti legali per vizi della cosa Il periodo di garanzia non viene prolunga- to. Questo vale anche per parti sostituite e riparate. Difetti e vizi presenti già al mo- mento dell’acquisto devono essere segnalati immediatamente dopo la rimozione dall’im- ballaggio. Riparazioni che accorrono dopo il periodo di garanzia sono a pagamento. Volume di garanzia L’apparecchio è stato prodotto accurata- mente secondo severe direttive di qualità e controllato con coscienza prima della consegna. La prestazione di garanzia vale per difetti di materiale o di fabbricazione. Questa garanzia non si estende ai componenti del prodotto che sono soggetti a normale usu- ra e che quindi possono essere visti come parti di usura (p. es. ltri o inserti) oppure per danneggiamenti delle parti fragili (p. es. interruttori, accumulatori o elementi di vetro). Questa garanzia decade se il prodotto è stato danneggiato, non usato correttamen- te o non manutenuto. Per un uso corretto del prodotto devono essere osservate tutte le indicazioni riportate nelle istruzioni per l’uso. Destinazioni d’uso e azioni sconsi- gliate nelle istruzioni d’uso o dalle quali si viene avvertiti, sono tassativamente da evitare. Il prodotto è destinato esclusivamente all’u- so commerciale. In caso di uso improprio, esercizio della forza e interventi non effet- tuati dalla nostra liale di assistenza tecni- ca autorizzata, decade la garanzia. Svolgimento in caso di garanzia Per garantire una rapida elaborazione del- la Sua pratica, La preghiamo di seguire le seguenti indicazioni:

• per tutte le richieste tenere a portata di mano lo scontrino scale e il codice articolo (IAN 270737) come prova d’acquisto.

• I codici articolo sono riportati sulla tar- ghetta del tipo.

• Nel caso in cui si dovessero vericare difetti funzionali o altri vizi, La preghia- mo di contattare telefonicamente o per e-mail. Riceverà ulteriori informazioni90

sullo svolgimento del Suo reclamo.

• Un prodotto rilevato come difettoso può essere inviato con porto franco all’indirizzo di assistenza comunicato, previa consultazione del nostro servi- zio di assistenza tecnica, allegando la prova d‘acquisto (scontrini scali) e l’indicazione, in che cosa consiste il difetto e quando si è vericato. Per evitare problemi di accettazione e costi aggiuntivi, usare tassativamente solo l’indirizzo che Le è stato comunicato. Assicurarsi che la spedizione non av- venga in porto assegnato, con merce ingombrante, corriere espresso o altro carico speciale. Spedire l’apparecchio inclusi tutti gli accessori forniti insieme al momento dell’acquisto e garantire un imballaggio di trasporto sufciente- mente sicuro. Servizio di riparazione Riparazioni non soggette alla garanzia possono essere effettuate dietro fattura dal- la nostra liale di assistenza tecnica previo preventivo gratuito da parte della stessa. Possiamo lavorare solo apparecchi che vengono spediti sufcientemente imballati e affrancati. Attenzione: Spedire l’apparecchio alla nostra liale in condizioni pulite e con l’in- dicazione del difetto. Apparecchi spediti in porto assegnato - con merce ingombrante, corriere espresso o altro carico speciale - non vengono accettati. Lo smaltimento degli apparecchi difettosi spediti viene effettuato da noi gratuitamente.

Service-Center Assistenza Italia Tel.: 02 36003201 E-Mail: grizzly@lidl.it IAN 270737 Importatore Non dimenticare che il seguente indirizzo non è un indirizzo di assistenza tecnica. Contattare prima di tutto il centro di assi- stenza tecnica sopra nominato. Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim Germania www.grizzly-service.eu91
