Tipo di prodotto	Tosaerba a scoppio
Marca	Florabest
Modello	FBM 575 A1
Motore	Briggs & Stratton 575EX, 140 cm³, 2,1 kW
Velocità del motore	2900 giri/min
Carburante	Benzina senza piombo 95 ottani
Capacità serbatoio carburante	0,75 L
Olio motore	SAE 30 o SAE 10W-30
Capacità serbatoio olio	0,44 L
Candela	Champion QC12YC
Larghezza di taglio	460 mm
Altezza di taglio	6 livelli: 30, 39, 51, 64, 79, 95 mm
Tipo di lama	Lama rotante
Funzioni	Taglio, mulching, raccolta
Velocità di avanzamento	4,7 km/h
Peso	31 kg (serbatoi vuoti)
Livello sonoro garantito	95 dB(A)
Livello di vibrazioni	< 2,5 m/s²
Sicurezza	Freno motore, arresto di emergenza, protezione da proiezioni
Cassetto di raccolta	Incluso
Garanzia	3 anni
Parti di usura	Lama, candela, filtro aria, cinghia, cavi
Manutenzione	Pulizia sotto telaio, cambio olio, affilatura lama
Riparabilità	Pezzi di ricambio disponibili presso il servizio di assistenza

Domande frequenti - FBM 575 A1 FLORABEST

Come avviare il tosaerba Florabest FBM 575 A1?

Assicurarsi che il serbatoio contenga benzina e che il livello dell'olio sia corretto. Tenere la maniglia del freno (2) contro il manubrio, quindi tirare la maniglia di avviamento (15) fino a sentire una resistenza, poi tirare rapidamente. Il motore si avvia. Rilasciare delicatamente la maniglia di avviamento. Per fermare, rilasciare la maniglia del freno.

Quale olio utilizzare per il motore?

Utilizzare olio motore SAE 30 o SAE 10W-30. La capacità del serbatoio dell'olio è di 0,44 L. Controllare il livello con l'astina del tappo di riempimento.

Come regolare l'altezza di taglio?

Utilizzare la leva di regolazione situata vicino alla ruota posteriore destra. Spingere la leva all'indietro per aumentare l'altezza, in avanti per diminuirla. Sei posizioni disponibili: 30, 39, 51, 64, 79 e 95 mm.

Come installare il tappo mulching?

Sollevare la parete divisoria del carter, inserire il tappo mulching e fissarlo con la molla. Ciò consente di triturare l'erba senza raccoglierla.

Con quale frequenza affilare la lama?

Affilare la lama non appena il taglio diventa irregolare o l'erba ingiallisce. Rivolgersi a un professionista. Una lama smussata danneggia il prato.

Cosa fare se il tosaerba vibra in modo anomalo?

Fermare immediatamente il motore e scollegare la candela. Verificare se la lama è danneggiata o sbilanciata. Sostituirla se necessario. Vibrazioni anomale possono indicare un problema serio.

Posso usare il tosaerba su un pendio?

Sì, ma con cautela. Tagliare sempre di traverso sul pendio, mai dall'alto verso il basso. Camminare, non correre. Fare attenzione ai cambi di direzione. Evitare pendenze molto ripide.

Come pulire il carter di taglio?

Dopo aver fermato il motore e scollegato la candela, è possibile utilizzare un raccordo per l'acqua sulla piattaforma per pulire sotto il telaio. Aprire il rubinetto, far girare il motore per alcuni minuti con la lama, quindi chiudere l'acqua. Per lo sporco ostinato, utilizzare una bacchetta di legno o plastica.

Dove trovare i pezzi di ricambio?

Contattare un centro di assistenza autorizzato Florabest. Utilizzare sempre pezzi originali, in particolare per lama, candela, filtro aria e cinghia.

Qual è la garanzia del tosaerba?

La garanzia è di 3 anni dalla prima vendita, su presentazione dello scontrino. Copre i difetti di materiale o di fabbricazione, ma non le parti di usura (lama, candela, filtro aria, ecc.) né i danni dovuti a uso improprio.

MANUALE UTENTE FBM 575 A1 FLORABEST

Indicazioni per l'uso e per la sicurezza

GB

IE

Petrol Lawnmower

DESTINAZIONE D'USO 3

NORME DI SICUREZZA 3

A DESCRIZIONE/CONTENUTO DELLA CONSEGNA 4
B MONTAGGIO SACCO/CESTELLO RACCOGLIERBA 4
C MONTAGGIO MANICO INFERIORE 4
D MONTAGGIO MANICO SUPERIORE 4
E INSERIMENTO TAPPO MULCHING 4
F REGOLAZIONE ALTEZZA TAGLIO 5
G PREDISPOSIZIONE PROTEZIONI 5
H FUNZIONAMENTO 5

I REGOLAZIONE CAVO FRIZIONE 6
J MANUTENZIONE 6

K LAMA 7

GARANZIA 7

ASSISTENZA GENERALE 8

SMALTIMENTO/AMBIENTE 8

DATI TECNICI 8

DICHIARAZIONE DI CONFORMITÀ CE 9

La ringraziamo per la fiducia accordataci con l'acquisto della nostra rasaerba. Siamo certi che avrà modo di apprezzare nel tempo e con soddisfazione la qualità del nostro prodotto. La preghiamo di leggere attentamente questo manuale predisposto appositamente per informarla circa il suo uso corretto in conformità ai requisiti essenziali di sicurezza. I simboli di sicurezza sotto riportati si trovano sul deflettore, come illustrato nella figura.

1 Attenzione! Leggere il manuale d'istruzioni prima dell'uso.
2 Pericolo di lesioni dovute ad oggetti proiettati! Tenere le altre persone lontane dalla zona di pericolo.
3 Pericolo di lesioni dovute alla lama tagliente! Allontanarsi dagli organi rotanti.
4 Rischio di inalazione di gas tossici! Non usare l'apparecchiatura in ambienti chiusi o scarsamente ventilati.
5 Pericolo di esplosione! Non fare rifornimento di carburante con il motore in funzione.
6 Attenzione! Superficie rovente.
7 Attenzione! Spegnere il motore e scollegare la candela prima di effettuare qualsiasi intervento di manutenzione.

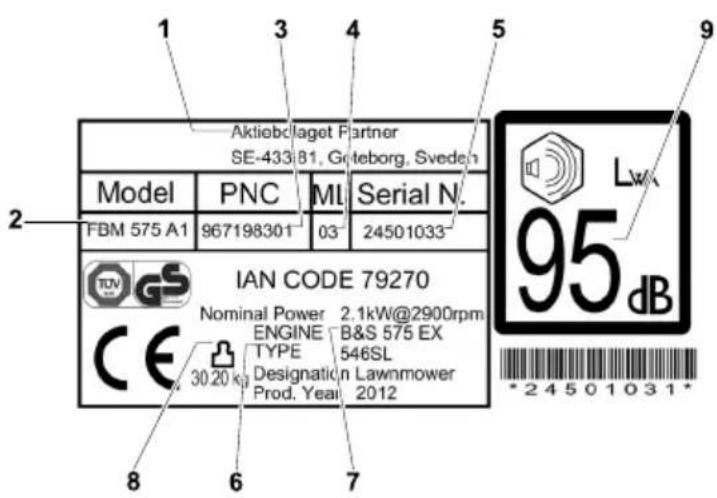

1 Costruttore
2 Modello
3 Codice prodotto
4 Indice di modifica
5 Numero di serie
6 Tipo
7 Caratteristiche motore
8 Peso
9 Livello sonoro

DESTINAZIONE D'USO

Questa macchina è stata studiata per essere usata solo per falciare il prato. È destinata ad uso privato e deve essere azionata solo da adulti. È indicata per falciare prati di normale estensione.

NORME DI SICUREZZA

Misure operative di sicurezza per tosaerba controllate da pedoni.

IMPORTANTE: La macchina è in grado di amputare mani e piedi e proiettare oggetti. La mancata osservanza delle seguenti istruzioni di sicurezza può comportare lesioni gravi o incidenti mortali.

I. Addestramento all'uso

• Studiare attentamente le istruzioni. Acquisire dimestichezza con i comandi e conoscere a fondo l'uso corretto dell'equipaggiamento.
• Non consentire mai l'uso dei trattorini tosaerba ai bambini né agli adulti che non abbiano dimestichezza con le istruzioni sull'uso. Le nor native locali possono stabilire l'età minima per operare i trattorini tosaerba.
• Non operare mai con i tosaerba in caso vi siano persone, specialmente bambini, o animaletti domestici nella zona di lavoro.
• Tenere presente che in caso di incidenti, rischi o pericoli provocati a persone o a beni, la responsabilità dell'operato ricade sull'operatore, od utilizzatore.

II. Preparazione

• Indossare sempre scarpe robuste da lavoro e pantaloni lunghi. Non usare i tosaerba a piedi nudi o indossando soltanto sandali.
• Controllare scrupolosamente l'area in cui verrà utilizzato l'equipaggiamento e togliere tutti gli oggetti che potrebbero venire scagliati dal macchinario.

- ATTENZIONE - La benzina è infiammabilissima.

• Conservare il carburante in contenitori appositi.
• Fare rifornimento soltanto all'aperto. E' vietato fumare durante il rifornimento.

- Fare rifornimento prima di avviare il motore. Non svitare mai il tappo del serbatoio, né fare rifornimento con il motore acceso o caldo.

- In caso di fuoriuscita di benzina, non mettere in moto il motore. Spostare l'equipaggiamento dall'area in cui si è verificata la fuoriuscita del carburante ed evitare di provocare qualsiasi tipo di accensione fino a quando i vapori non si siano dissipati.

- Reinserire e serrare bene il tappo del serbatoio e del contenitore.

- Prima di iniziare il lavoro ispezionare visualmente le lame, i bulloni delle lame e il gruppo falciente per verificare che non vi siano tracce di usura o danneggiamenti. In caso di lame e bulloni danneggiati od usurati, installate un nuovo set completo in modo che il macchinario rimanga bilanciato.

III. Funzionamento

• Non accendere il motore in spazi ristretti dove vi si possa accumulare ossido di carbonio, un gas inodore ma letale.
• Usare i tosaerba soltanto con la luce del giorno oppure in presenza di buona luce artificiale.
• Se possibile, evitare di utilizzare l'apparecchio sull'erba bagnata.
• Stare sempre bene in equilibrio nei tratti sco-scesi.
• Camminare sempre, non correre mai.
• Per macchine rotanti a ruote, nei tratti scoscesi, falciare l'erba seguendo la costa del pendio, non salendo e scendendo.
• Prestare estrema attenzione al cambio di direzione su un tratto scosceso.
• Non falciare tratti eccessivamente ripidi.
• Prestare estrema attenzione girando o tirando la macchina verso di sé.
• Fermare le lame nel caso in cui la macchina debba essere trasportata su superfici non erbose, oppure verso la zona da falciare.
• Non utilizzare mai la macchina con protezioni difettose, oppure in assenza di dispositivi di sicurezza, ad esempio, deflettori e/o separatori di erba.
• Non modificare le impostazioni del regolatore del motore né far operare il motore a velocità eccessive. Le velocità eccessive possono aumentare il pericolo di infortuni.
• Disinnestare le frizioni prima di avviare il motore.
• Avviare il motore ponendo molta attenzione, attenendosi alle istruzioni e con i piedi ben lontani della lame.
• Non inclinare mai la macchina avviando o accendendo il motore, con la sola eccezione dei casi in cui questo sia assolutamente necessario. In questo caso, comunque non inclinarla mai oltre quanto sia strettamente necessario e sollevare solamente la parte distante dall'operatore.
• Non avviare il motore stando davanti al tubo di scarico.
• Non avvicinare mani o piedi alle parti rotanti. Mantenersi a distanza dal tubo di scarico, sempre aperto.
• Non rimorchiare o trasportare mai la macchina con il motore in funzione.
• Arrestare il motore e staccare il cavo della candela:
• prima di pulire eventuali intasamenti e prima di stasare lo scivolo;
• prima di interventi o controlli sul tosaerba e prima delle operazioni di pulizia;
• dopo aver colpito un oggetto estraneo. Controllare che il tosaerba non sia stato danneggiato ed effettuare le riparazioni del caso prima di riavviare e mettere in funzione l'equipaggiamento;

• se il tosaerba, o trattorino, vibra in modo anomalo (in qual caso eseguire immediatamente dei controlli).

• Arrestare il motore:

• ovunque sia stata lasciata la macchina;
• prima di fare carburante.
• Ridurre la velocità, con la leva dell'acceleratore, per rallentare il motore prima dello spegnimento.

IV. Manutenzione e Periodi di Inattivita'

• Verificare che tutti i dadi, i bulloni e le viti siano sempre ben stretti per assicurare che l'equipaggiamento sia in buone condizioni operative.
• Non lasciare mai l'equipaggiamento, con benzina nel serbatoio, in locali chiusi dove i vapori possano raggiungere fiamme libere o scintille.

• Lasciare raffreddare il motore prima di riporre i tosaerba, o trattorini, in qualsiasi spazio stretto e chiuso.

• Per ridurre i pericoli d'incendio assicurarsi che il motore, la marmitta, il vano batteria e la zona di stoccaggio benzina siano liberi da erba, foglie o quantità eccessive di grasso.

• Controllare spesso il raccoglitore dell'erba tagliata per individuare eventuali segni di usura o di danneggiamento.
• Si raccomanda di usare sempre lo stesso tipo di candela di accensione. L'uso di una candela di accensione sbagliata può danneggiare il pistone/cilindro.
• Sostituire per motivi di sicurezza le parti usurate o danneggiate. Usare sempre ricambi originali.
• Il serbatoio del carburante va vuotato all'aperto, qualora necessario.

NOMENCLATURA (Relative illustrazioni nell'Allegato A)

1 Maniglia frizione
2 Leva di sicurezza
3 Cinghia di fissaggio
4 Vite, dado fissaggio manico superiore
5 Manico inferiore
6 Tappo carico olio
7 Tappo serbatoio benzina
8 Candela
9 Scocca
11 Molla tappo mulching
12 Tappo mulching
13 Paratoia posteriore
14 Raccoglierba
15 Maniglia avviamento motore
16 Manico superiore
17 Tappot
18 Attrezzo candela di accensione
19 Manuale utente
20 Tanica da 5 lt

10 Leve regolazione altezza taglio

MONTAGGIO SACCO/CESTELLO RACCOGLIERBA

Iniziare montando la struttura in acciaio nella parte superiore rigida del sacco. Montare quindi la parte inferiore premendo il listello in plastica nella sede della parte superiore, come illustrato nell'Allegato B.

MONTAGGIO MANICO INFERIORE

Fissare la maniglia inferiore al ponte di aggancio con vite, rondella e pomolo come da illustrazione nell'Allegato C. Inserire il dado nel pomolo durante il montaggio.

MONTAGGIO MANICO SUPERIORE

Montare i tappi in plastica (17) come illustrato nell'Allegato D. Montare poi la maniglia superiore con vite, rondella, guida della cordicella di avviamento e pomolo. Usare le due cinghie in dotazione per fissare i cavi di comando alla barra di impugnatura sinistra, come mostrato nella Fig. A e Fig. D. Collocare una cinghia appena sopra la manopola pieghevole centrale e l'altra a 10 cm dalla manopola pieghevole inferiore. Assicurarsi che il cavo non tocchi la ruota. Stringere le cinghie in modo da mantenere i cavi tesi senza deformarli.

INSERIMENTO TAPPO MULCHING

Per effettuare il taglio dell'erba con sistema mulching (senza la raccolta dell'erba) alzare la paratoia ed inserire il tappo fissandolo con la molla come indicato in figura.

REGOLAZIONE ALTEZZA TAGLIO

L'altezza di taglio viene regolata con la leva posta vicino alla ruota posteriore destra, come indicato nella Fig. F.

Spostare la leva indietro per aumentare l'altezza di taglio e in avanti per diminuirla. Sono possibili 6 regolazioni (30, 39, 51, 64, 79, 95 mm).

PREDISPOSIZIONE PROTEZIONI

• Operare sempre con il raccoglierba o il deflettore montati.
• Spegnere il motore per la rimozione del raccoglierba e per la regolazione altezza taglio

• A motore funzionante evitare assolutamente di mettere le mani o piedi sotto il bordo della carcassa o nell'apertura di espulsione

• Prima di iniziare il taglio del prato, bisogna togliere eventuali corpi estranei dallo stesso.

• Durante il lavoro bisogna fare attenzione ad eventuali corpi estranei, rimasti sul prato. L'utilizzatore è responsabile verso terzi nella zona di lavoro.

• Durante la messa in moto o l'avviamento del motore, l'operatore non deve alzare la rasaerba, però, se necessario, solo inclinarla, in modo che la lama sia rivolta verso il lato opposto all'operatore.

• Assicurarsi che lo sportello del sacco di raccolta erba è in posizione abbassata (Fig.G1) quando si lavora senza sacco erba.

• Indossare una protezione acustica idonea quando si utilizza la macchina.
• L'eccessiva esposizione alle vibrazioni può causare lesioni vascolari o anni al sistema nervoso a soggetti affetti da disturbi circolatori.

FUNZIONAMENTO

PREPARAZIONE DEL MOTORE (Fig.H)

Controllare l'olio e il livello di carburante e, se del caso, rabboccare attraverso l'entrata corretta, come da Fig. H. Assicurarsi di usare l'olio giusto e solo benzina a 95 ottani senza piombo per il carburante.

Per ulteriori informazioni, si prega di fare riferimento al manuale manutenzione del produttore di motori

ATTENZIONE: Prima dell'uso aggiungere motore.

AVVIAMENTO MOTORE (Fig.HI)

Effettuate le operazioni di messa a punto, si procede all'avviamento del motore nel seguente modo:

a) Azionare la maniglia freno (2) per permettere l'avviamento del motore, tenere la leva premuta contro la maniglia in fase di avvio e durante l'utilizzo della macchina (funzionamento del freno del motore).
b) Tenendo la leva di fermo motore (2), raggiungere la presa di avvio del motore (15) e tirare la fune di avviamento delicatamente fino ad avvertire la resistenza causata dalla compressione. Rilasciare lentamente la fune di avviamento e tirare la maniglia verso di sé completamente per avviare il motore.

TENZIONE! La lama entra in rotazione ndo si mette in funzione il motore.

Mantenere premuta la maniglia (2) durante il funzionamento, al rilascio della stessa il motore si ferma.

TENZIONE: Verificare che la leva di sto del motore (2) funzioni corrett- nte rilasciandola mentre il motore è unzione. Il motore dovrebbe fermarsi plettamente entro 3 secondi.

TAGLIO

Per effettuare il taglio dell'erba spingere manualmente la macchina o innestare l'avanzamento automatico.

Innesto avanzamento automatico: alzare la maniglia frizione (1) e tenerla premuta.

ATTENZIONE: innestare solo a motore funzionante.

Disinnesto automatico avanzamento: rilasciare la maniglia frizione (1).

TECNICHE FUNZIONALI DI BASE

Per ottenere risultati ottimali, tagliare sempre con una lama affilata. Una lama spuntata dà un taglio irregolare e l'erba diventa gialla sulla superficie del taglio.

Non tagliare mai oltre un terzo della lunghezza dell'erba. Questo vale soprattutto nei periodi asciutti. Tagliare all'altezza di taglio stabilita. Controllare poi il risultato ed abbassare all'altezza adeguata. Se l'erba è effettivamente alta, procedere lentamente e ripassare la seconda volta, se necessario.

Tagliare ogni volta in più direzioni per evitare strisce sul prato.

Usare l'accessorio Mulch Plug se volete che la macchina sminuzzi l'erba che potrà essere usata come fertilizzante del prato. Vedi sezione E per le istruzioni.

Usare il sacco per raccogliere l'erba e ottenere un risultato pulito.

REGOLAZIONE CAVO FRIZIONE

Se, quando premete la leva della frizione, la marcia di anticipo automatico non si inserisce, occorre regolare il cavo della frizione. Per eseguire regolazioni accurate, ruotare la manopola di regolazione (Fig. I) in senso antiorario per inserire la prima. Per eseguire regolazioni grossolane, inserire la molla (Fig. I) in uno dei fori successivi della leva.

MANUTENZIONE

Attenzione! Spegnere il motore e staccare la candela prima di effettuare qualunque manutenzione

ATTENZIONE: L'utilizzatore deve eseguire

solo gli interventi di manutenzione e assistenza descritti in questo Manuale Operatore. Interventi più complessi vanno eseguiti da un centro di assistenza autorizzato.

Ispezione generale

• Controllare che tutte le viti e bulloni sono ben serrati.
• Controllare spesso il tosaerba e assicurarsi che tutti i residui di erba vengono rimossi da sotto il pianale.
• Prima di ogni avvio, controllare il livello dell'olio, il ponte di aggancio, gli elementi di taglio e il funzionamento della leva di arresto del motore.

Cambiare l'olio, sostituire la candela e pulire/sostituire il filtro dell'aria, secondo la tabella di manutenzione del Manuale Operatore Motore.

Attrezzature per il taglio

- Controllare che il dispositivo di taglio non sia danneggiato o incrinato. Un dispositivo di taglio danneggiato andrebbe sempre sostituito. Vedi sezione K.

- Controllare sempre che la taglierina sia ben rettificata e bilanciata correttamente.

La lama va sempre affilata da un professionista. Contattate il vostro centro assistenza per trovare un laboratorio autorizzato nella vostra zona.

Livello dell'olio

Il tosaerba deve stare su un terreno piano quando controllate il livello dell'olio. Controllare il livello dell'olio con l'astina posta sul tappo di rabbocco.

• Togliere il tappo dell'olio e pulire l'astina.
• Riporre l'astina. Il tappo del serbatoio dell'olio deve essere avvitato a fondo per offrire un quadro esatto del livello dell'olio.
• Se il livello dell'olio è basso, rabboccare fino a quando raggiunge il livello superiore dell'astina.

Per ulteriori informazioni sul cambio olio e la manutenzione del motore, fare riferimento al Manuale Manutenzione Motore.

Pulizia

Non pulire mai il tosaerba versandovi sopra dell'acqua in quanto potrebbe danneggiare gravemente l'impianto elettrico. Usare una spazzola per rimuovere foglie, polvere o erba dalla parte superiore.

Qualora si renda necessario ribaltare la macchina, controllare che il silenziatore di scarico sia rivolto verso il basso e che nel serbatoio sia presente la minor quantità di carburante possibile.

ATTENZIONE: Accertarsi che il motore sia freddo in quanto il carburante potrebbe fuoriuscire attraverso la ventilazione nel tappo e sulla marmitta di scarico quando inclinate la macchina. Una marmitta calda potrebbe innescare l'incendio del carburante.

Pulire sotto il telaio, vedi illustrazione nell'Allegato J. Con la macchina ferma e spenta:

• Collegare il raccordo sul pianale al rubinetto di alimentazione acqua. Aprire il rubinetto.
• Avviare il motore (lama in rotazione), facendolo riscaldare per qualche minuto.
• Al termine della pulizia spegnere il motore, chiudere il rubinetto, staccare il tuo dal raccordo del pianale.

Se la macchina è molto sporca sotto, usare un bastoncino in legno o in plastica per togliere l'erba prima di pulire con acqua.

K LAMA

● Per togliere la lama (23) svitare la vite (26)
- Controllare : il supporto lama (22), la rondella frizione (24), la chiavetta (21) e le rondelle (25), se risultassero danneggiati o incrinati sostituirli.
● Durante il montaggio accertarsi che la chiavetta

(21) sia nella sede dell'albero motore e che la lama sia montata con il lato tagliente rivolto verso il senso di rotazione del motore. La vite lama (26) va bloccata con coppia di serraggio di 5,34 Kpm (52,4 Nm).

GARANZIA

Il dispositivo viene garantito per 3 anni.

Il periodo di garanzia inizia con la prima vendita – l'acquisto va dimostrato con uno scontrino fiscale valido.

La nostra garanzia copre tutti i difetti gravi del gruppo che siano riconducibili al materiale o alla lavorazione.

In caso di reclamo giustificato, possiamo optare a nostra discrezione se riparare o sostituire il componente interessato.

Oltre al periodo della garanzia, vanno soddisfatti i seguenti requisiti:

• Il dispositivo è stato usato correttamente nel settore privato e in conformità alle raccomandazioni contenute nel manuale.
• Non dovrebbe esserci stato alcun tentativo da parte del compratore o terzi autorizzati a riparare il gruppo.

La garanzia non copre i componenti soggetti a normale usura, gli interventi di manutenzione e regolazione.

Sono escluse dalla garanzia le seguenti parti di consumo:

□ coltello
□ nastro
□ cavi
□ fune di avviamento
□ filtro aria
□ candela

□ altri componenti soggetti a manutenzione

La presente garanzia non pregiudica i diritti di garanzia legali spettanti al compratore e venditore.

ASSISTENZA GENERALE

Ci congratuliamo con voi per aver acquistato un prodotto della nostra società. Se, malgrado tutte le assicurazioni di qualità, riscontrate la presenza di un qualche difetto, siete pregati di contattare il Centro di Assistenza autorizzato nel vostro paese, come risulta dall'elenco sul retro di questo manuale.

Assicuratevi di avere a disposizione tutti i dati relativi all'apparecchiatura. Questi sono reperibili sull'etichetta apposta su ciascun prodotto. L'incaricato dell'assistenza concorderà con voi le modalità di intervento. Se si rende necessario un intervento di riparazione, l'apparecchiatura va consegnata al Centro Servizio Assistenza.

SMALTIMENTO/AMBIENTE

Eseguire l'intervento di assistenza e manutenzione come da istruzioni fornite in questo manuale. In questo modo il motore durerà più a lungo e le emissioni nocive saranno ridotte al minimo.

Quando la macchina è usurata, è necessario smaltirla per il riciclaggio. Scaricare l'olio e il serbatoio della benzina come da istruzioni nel Manuale Operatore Motore, e portare la macchina in un centro di recupero per il corretto smaltimento. Non scaricare olio o benzina nel lavandino.

I materiali di plastica e di metallo vanno separati per il recupero. Non gettare i residui di erba nel bidone della spazzatura, ma usarli come materiale da compostaggio.

Siete pregati di contattare il vostro centro di assistenza per ulteriori informazioni.

DATI TECNICI

Modello FBM 575 A1
Motore	B&S575EX
Cilindrata 140 cm	3
Capacità nominale motore (Nota 1) 2,1 kW
Velocità motore 2900 rpm
Candela Champion QC12YC
Capacità serbatoio carburante 0,75 lt
Capacità serbatoio olio 0,44 lt
Olio motore SAE 30/SAE 10W-30
Peso serbatoi vuoti 31 kg
Potenza acustica, misurata (vedi nota 2) 94 dB(A)
Potenza acustica, garantita LWA(vedi nota 2) 95 dB(A)
Livello pressione acustica all'orecchio dell'operatore: (vedi nota 3) 86 dB(A)
Vibrazioni (vedi nota 4) < 2,5 m/s	2
Larghezza di taglio	460 mm
Altezza di taglio	6 livelli (30, 39, 51, 64, 79, 95 mm)
Elemento di taglio	lama rotante

Velocità 4,7 km/h

Nota 1: La potenza nominale del motore corrisponde alla potenza netta media (a regime indicato) di un motore tipo in produzione per il modello di motore, misurata secondo la normativa SAE J1349/ISO1585.
I motori per la produzione in serie potrebbero discostarsi da questo valore. La potenza effettiva del motore installato sulla macchina finale dipenderà dalla velocità operativa, dalle condizioni ambientali e da altri valori.
Nota 2: Le emissioni sonore nell'ambiente misurate come potenza acustica (LWA) sono conformi alla Direttiva CE 2000/14/CE.
Nota 3: Il livello di pressione acustica è conforme alla normativa EN 836. Il valore registrato per il livello di pressione acustica presenta una dispersione statistica tipica (scostamento standard) di 1,2 dB(A).
Nota 4: Il livello di vibrazioni è conforme alla normativa EN 836, Allegato G. Il valore registrato per il livello di vibrazioni presenta una dispersione statistica tipica (scostamento standard) di 0,2 m/s ² .

DICHIARAZIONE DI CONFORMITÀ CE

(Si applica solo per l'Europa) Versione tradotta

Con la presente Aktiebolaget Partner, SE-433 81, Göteborg, Svezia, dichiara che il tosaerba Florabest FBM575A1

è conforme ai requisiti della DIRETTIVA CE:

• 2006/42/CE del 17 maggio 2006 "Direttiva Macchine".
- 2004/108/CE del 15 dicembre 2004 "relativa alla compatibilità elettromagnetica".
- 2000/14/CE del 8 maggio 2000 "relativa alle emissioni acustiche nell'ambiente".

Per tutte le informazioni relative alle emissioni acustiche, vedi il capitolo Dati Tecnici.

Sono state applicate le seguenti normative: EN 836, ISO 11094, EN 55012.

L'Ente notificato: Nr. 0036, TÜV SÜD Product Service GmbH Ridlerstr. 65, 80339 München - Germania, ha rilasciato i rapporti relativi alla valutazione della conformità in base all'Allegato VI della DIRETTIVA CE 2000/14/CE del 8 maggio 2000" relativa alle emissioni acustiche nell'ambiente"

Tipo di emissione N°: e11*97/68SA*2010/26*1581*01

04-12-2012, Göteborg

Bengt Ahlund, Responsabile Sviluppo

(Rappresentante Autorizzato di Aktiebolaget Partner e responsabile per la documentazione tecnica.)

INDEX

INTENDED PURPOSE OF USE 3

SAFETY RULES 3

A DESCRIPTION/CONTENT OF DELIVERY 4

B ASSEMBLY OF GRASS CATCHER 4
