MANUALE UTENTE L 446 S FLORABEST

Indicazioni per l’uso e per la sicurezza

2. Avvertenze di sicurezza per tosaerba condotto a mano..........44-46

8. Pulizia, manutenzione, conservazione,

trasporto e ordinazione dei pezzi di ricambio ..........................51-53

La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della ISC GmbH. Salvo modifiche tecniche Anleitung_3401085:_ 29.10.2009 15:17 Uhr Seite 43IT/

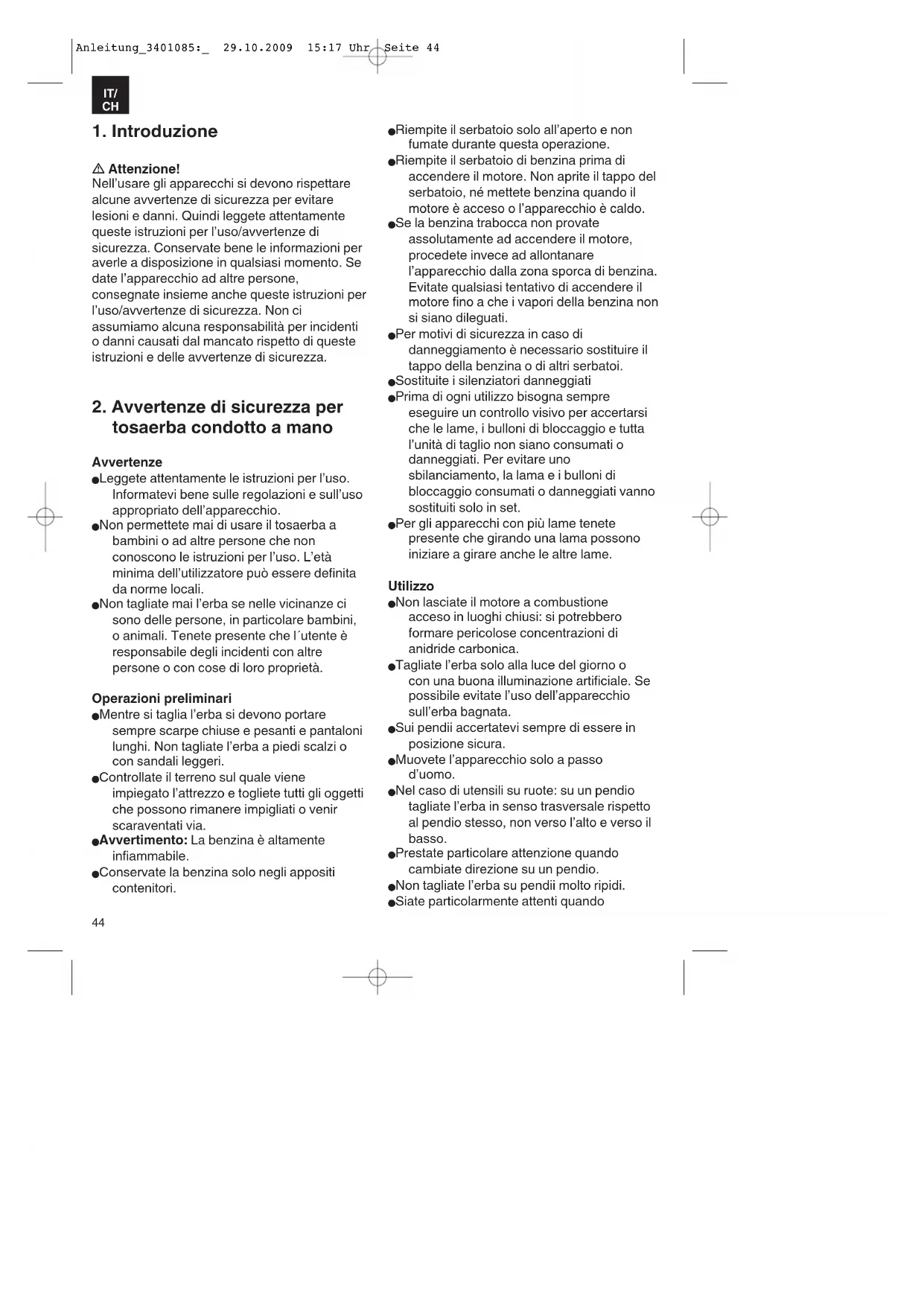

Attenzione! Nell’usare gli apparecchi si devono rispettare alcune avvertenze di sicurezza per evitare lesioni e danni. Quindi leggete attentamente queste istruzioni per l’uso/avvertenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiasi momento. Se date l’apparecchio ad altre persone, consegnate insieme anche queste istruzioni per l’uso/avvertenze di sicurezza. Non ci assumiamo alcuna responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avvertenze di sicurezza.

2. Avvertenze di sicurezza per

tosaerba condotto a mano Avvertenze Leggete attentamente le istruzioni per l’uso. Informatevi bene sulle regolazioni e sull’uso appropriato dell’apparecchio. Non permettete mai di usare il tosaerba a bambini o ad altre persone che non conoscono le istruzioni per l’uso. L’età minima dell’utilizzatore può essere definita da norme locali. Non tagliate mai l’erba se nelle vicinanze ci sono delle persone, in particolare bambini, o animali. Tenete presente che l´utente è responsabile degli incidenti con altre persone o con cose di loro proprietà. Operazioni preliminari Mentre si taglia l’erba si devono portare sempre scarpe chiuse e pesanti e pantaloni lunghi. Non tagliate l’erba a piedi scalzi o con sandali leggeri. Controllate il terreno sul quale viene impiegato l’attrezzo e togliete tutti gli oggetti che possono rimanere impigliati o venir scaraventati via. Avvertimento: La benzina è altamente infiammabile. Conservate la benzina solo negli appositi contenitori. Riempite il serbatoio solo all’aperto e non fumate durante questa operazione. Riempite il serbatoio di benzina prima di accendere il motore. Non aprite il tappo del serbatoio, né mettete benzina quando il motore è acceso o l’apparecchio è caldo. Se la benzina trabocca non provate assolutamente ad accendere il motore, procedete invece ad allontanare l’apparecchio dalla zona sporca di benzina. Evitate qualsiasi tentativo di accendere il motore fino a che i vapori della benzina non si siano dileguati. Per motivi di sicurezza in caso di danneggiamento è necessario sostituire il tappo della benzina o di altri serbatoi. Sostituite i silenziatori danneggiati Prima di ogni utilizzo bisogna sempre eseguire un controllo visivo per accertarsi che le lame, i bulloni di bloccaggio e tutta l’unità di taglio non siano consumati o danneggiati. Per evitare uno sbilanciamento, la lama e i bulloni di bloccaggio consumati o danneggiati vanno sostituiti solo in set. Per gli apparecchi con più lame tenete presente che girando una lama possono iniziare a girare anche le altre lame. Utilizzo Non lasciate il motore a combustione acceso in luoghi chiusi: si potrebbero formare pericolose concentrazioni di anidride carbonica. Tagliate l’erba solo alla luce del giorno o con una buona illuminazione artificiale. Se possibile evitate l’uso dell’apparecchio sull’erba bagnata. Sui pendii accertatevi sempre di essere in posizione sicura. Muovete l’apparecchio solo a passo d’uomo. Nel caso di utensili su ruote: su un pendio tagliate l’erba in senso trasversale rispetto al pendio stesso, non verso l’alto e verso il basso. Prestate particolare attenzione quando cambiate direzione su un pendio. Non tagliate l’erba su pendii molto ripidi. Siate particolarmente attenti quando Anleitung_3401085:_ 29.10.2009 15:17 Uhr Seite 44IT/

cambiate il senso di marcia o tirate il tosaerba verso di voi. Arrestate la lama quando dovete inclinare il tosaerba su superfici diverse dal tappeto erboso e quando questo deve essere portato da e verso la superficie da tosare. Non utilizzate mai il tosaerba se i dispositivi o le griglie di protezione sono danneggiati o senza tali dispositivi, per esempio deflettori in lamiera e/o dispositivi per raccogliere l’erba. Non modificate la regolazione standard del motore o non fatelo andare fuori giri. Allentate il freno del motore prima di avviare il motore. Avviate il motore con prudenza secondo le istruzioni del costruttore. Mantenete sempre una distanza sufficiente tra i piedi e la lama. Quando si accende il motore non bisogna inclinare il tosaerba, a meno che esso non debba venire sollevato durante l’operazione. In tal caso inclinatelo solamente il minimo indispensabile, e sollevate solo la parte opposta all’utilizzatore. Non avviate il motore se vi trovate davanti al canale di scarico. Non mettete mai le mani o i piedi vicino o sotto le parti rotanti. Tenetevi sempre a distanza dall’apertura di scarico. Non sollevate o trasportate mai un tosaerba con il motore acceso. Spegnete il motore e staccate il connettore della candela: - prima di allentare eventuali blocchi o di togliere le ostruzioni dal canale di scarico. - prima di controllare o pulire la tosaerba o prima di eseguire dei lavori sull’apparecchio. - dopo aver toccato un corpo estraneo. Controllate che non ci siano danni sul tosaerba ed effettuate le riparazioni necessarie prima di azionarlo di nuovo e riprendere a lavorare. Nel caso in cui il tosaerba incominci a vibrare forte ed in maniera insolita è necessario procedere ad un controllo immediato. Spegnete il motore: - quando vi allontanate dal tosaerba - prima di mettere benzina. Quando spegnete il motore, portate la leva dell’acceleratore in posizione “Stop”. Chiudete il rubinetto della benzina. L’uso dell’apparecchio a velocità eccessiva può aumentare il pericolo di infortuni. Siate prudenti durante le operazioni di regolazione, badate che le dita non rimangano incastrate tra gli utensili da taglio mobili e i componenti fissi dell’apparecchio. Prima di avviare il motore scollegate gli azionamenti. (Leva di guida / leva della frizione). Manutenzione e conservazione Controllate che tutti i dadi, i bulloni e le viti siano ben serrati e che l’apparecchio sia sempre in uno stato tale da permetterne il funzionamento sicuro. Non tenete mai l’utensile con benzina nel serbatoio all’interno di un edificio dove i vapori della benzina potrebbero venire a contatto con fiamme libere o scintille. Lasciate raffreddare il motore prima di riporre il tosaerba in un luogo chiuso. Per evitare incendi, tenete sempre il motore, lo scappamento e l’area intorno al serbatoio del carburante libera da erba, foglie o grasso fuoriuscito (olio). Controllate regolarmente che il dispositivo di raccolta non presenti segni di usura o di perdita della funzionalità. Per motivi di sicurezza è necessario sostituire i pezzi consumati o danneggiati. In caso fosse necessario svuotare il serbatoio, l’operazione va compiuta all’aria aperta con una pompa di aspirazione della benzina (disponibile nei centri del fai-da-te). AVVERTIMENTO Leggete tutte le avvertenze di sicurezza e le istruzioni. Dimenticanze nel rispetto delle avvertenze di sicurezza e delle istruzioni possono causare scosse elettriche, incendi e/o gravi lesioni. Conservate tutte le avvertenze e le istruzioni per eventuali necessità future. Anleitung_3401085:_ 29.10.2009 15:17 Uhr Seite 45IT/

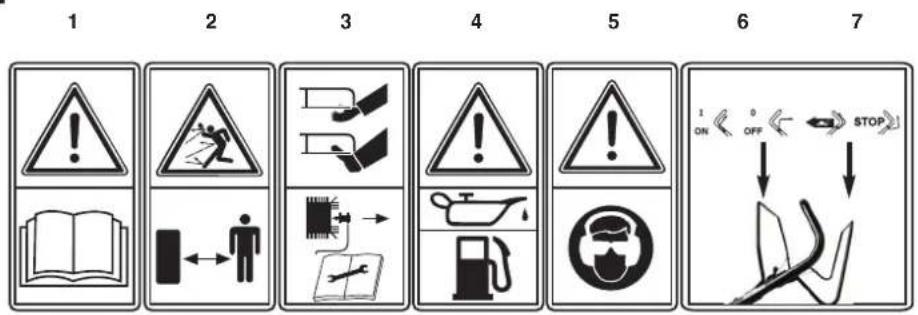

Spiegazione della targhetta di avvertenze sull’apparecchio (vedi Fig. 26)

1) Leggete le istruzioni per l’uso.

2) Attenzione! Pericolo a causa di parti

scagliate all’ingiro. Tenete la distanza di sicurezza.

3) Attenzione! Alle lame affilate. Prima di tutte

le operazioni di manutenzione, riparazione e regolazione spegnete il motore e togliere il connettore della candela.

4) Prima della messa in esercizio riempite di

5) Attenzione! Portate le cuffie antirumore e gli

occhiali protettivi.

6) Leva di avvio/ arresto motore (I = motore

acceso; 0 = motore spento)

7) Leva di guida (leva della frizione)

3. Descrizione dell’apparecchio

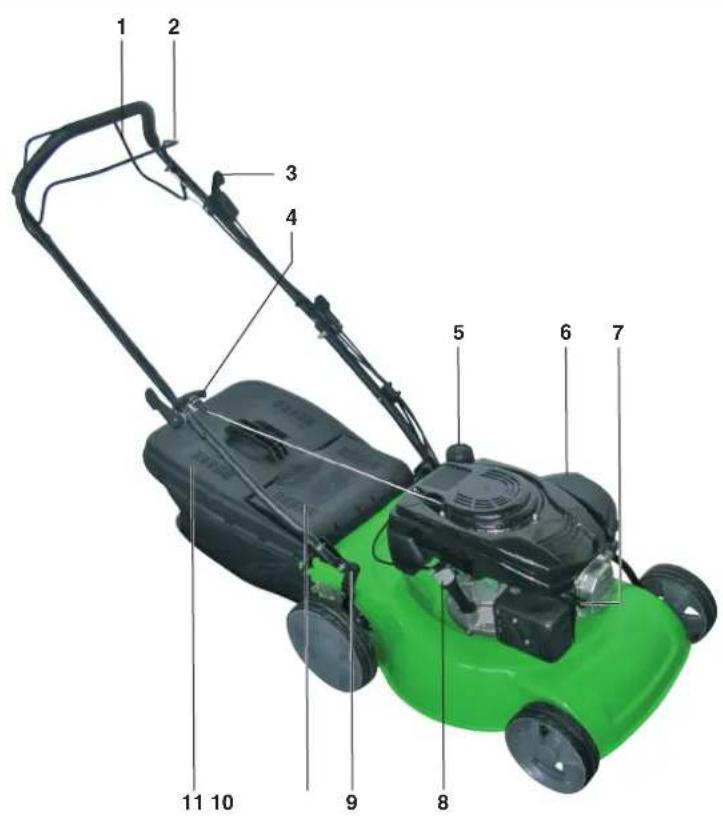

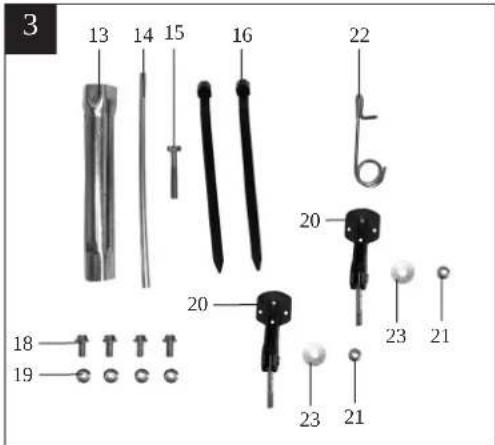

ed elementi forniti (Fig. 1-3) 1 Leva di guida (leva della frizione) 2 Leva di avvio/arresto motore (freno motore) 3 Leva di regolazione impostazione motore (acceleratore) 4 Fune di avvio (avviatore autoavvolgente) 5 Serbatoio della benzina 6 Filtro dell’aria 7 Candela di accensione / connettore della candela 8 Astina di misura dell’olio 9 Leva per la regolazione dell’altezza di taglio 10 Portello di scarico per sacco di raccolta 11 Sacco di raccolta erba 12 Impugnatura superiore 13 Chiave della candela di accensione 14 Bullone per chiave della candela di accensione 15 Vite per portacavo 16 2x serracavo 17 Impugnatura inferiore 18 Viti di fissaggio per impugnatura inferiore 19 Dadi di bloccaggio per impugnatura inferiore 20 Viti a chiusura rapida per impugnatura superiore 21 Dadi di bloccaggio per impugnatura superiore 22 Guida della fune di avvio 23 Rosette per impugnatura superiore

Il tosaerba a benzina è adatto all’uso privato nei giardini di piccole dimensioni. Sono considerati tosaerba per l’uso privato in giardini di piccole dimensioni quegli apparecchi che di regola non sono usati per oltre 50 ore l’anno e che sono utilizzati principalmente per la cura di superfici erbose, ma non in giardini e parchi pubblici, in impianti sportivi e in attività agricole o forestali. Tenete presente che i nostri apparecchi non sono stati costruiti per l’impiego professionale, artigianale o industriale. Non ci assumiamo alcuna garanzia se l’apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti. Il rispetto delle istruzioni per l’uso fornite dal produttore è una condizione per l’uso corretto del tosaerba. Le istruzioni per l’uso contengono anche condizioni per l’esercizio, la manutenzione e la riparazione. Attenzione! Visti i rischi per l’utilizzatore il tosaerba non deve venire usato per i seguenti lavori: regolare cespugli, siepi ed arbusti, per tagliare piante rampicanti o superfici erbose su terrazze pensili o in vasi sui balconi, per pulire (aspirare) vialetti e come trituratore per sminuzzare foglie e rami tagliati da alberi ed arbusti. Il tosaerba non deve inoltre venire usato come motozappa e per livellare irregolarità del suolo, come per es. i mucchi di terra sollevati dalle talpe. Per motivi di sicurezza il tosaerba non deve venire usato come gruppo motore per altri utensili o set di utensili di qualsiasi tipo. Anleitung_3401085:_ 29.10.2009 15:17 Uhr Seite 46IT/

5. Caratteristiche tecniche

Tipo di motore: motore a un cilindro a quattro tempi 135 ccm Potenza max. del motore: 4 PS Numero di giri n

Carburante: benzina normale senza piombo Capacità del serbatoio: ca. 1,3 l Olio del motore: ca. 0,6 l / 15W40 Candela di accensione: F6RTC Distanza degli elettrodi: 0,5 -0,6 mm Regolazione dell’altezza di taglio: centrale (32- 70 mm) Larghezza di taglio: 460 mm Livello di pressione acustica L

: 84 dB (A) Livello di potenza acustica L

: 96 dB (A) Vibrazioni a

6. Prima della messa in esercizio

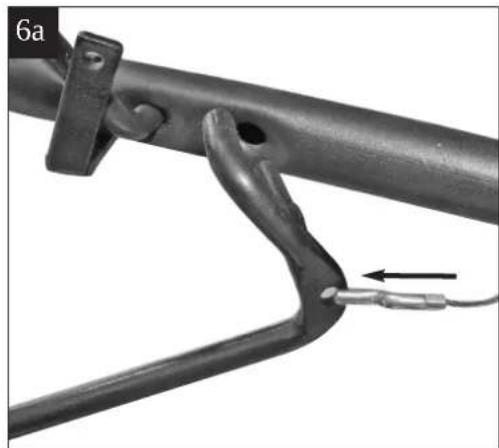

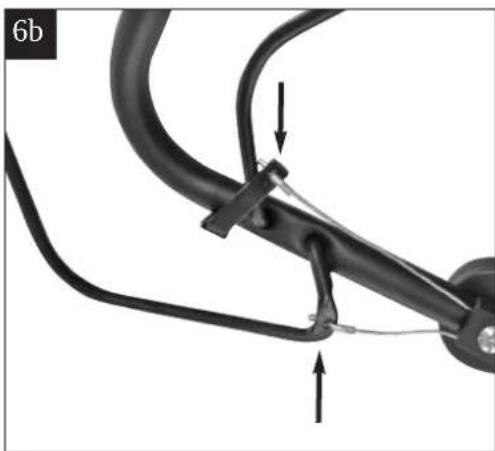

6.1 Assemblaggio dei componenti

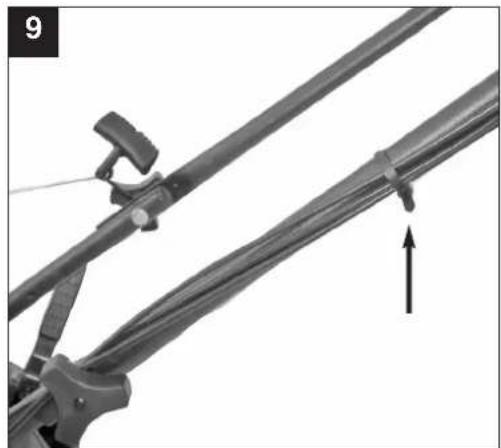

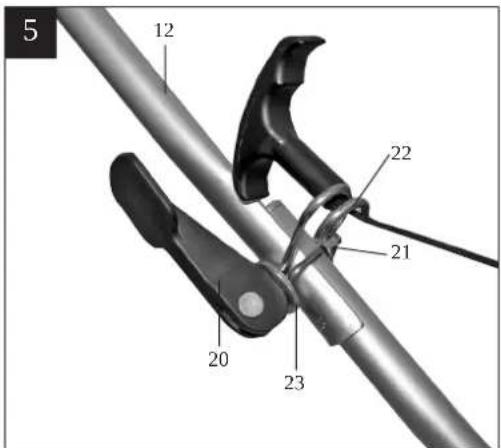

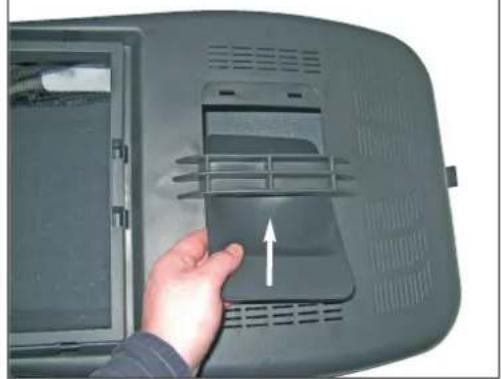

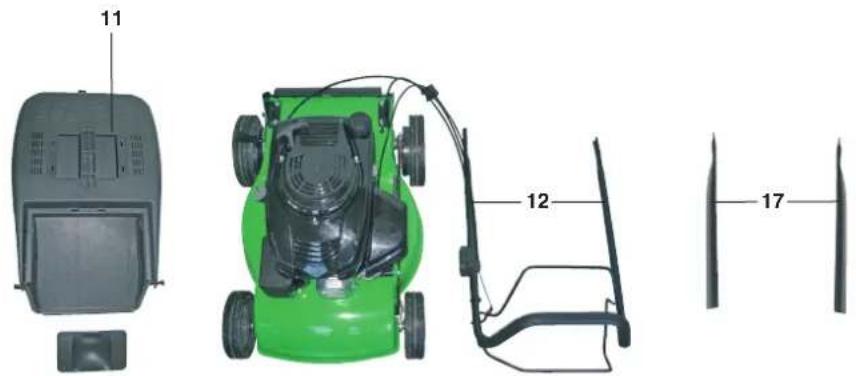

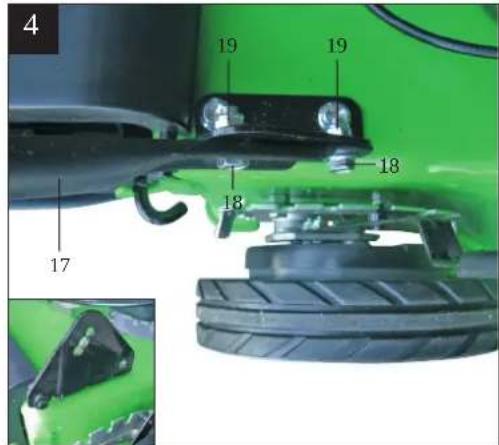

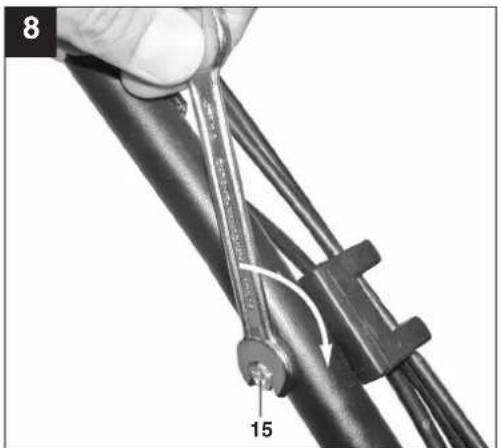

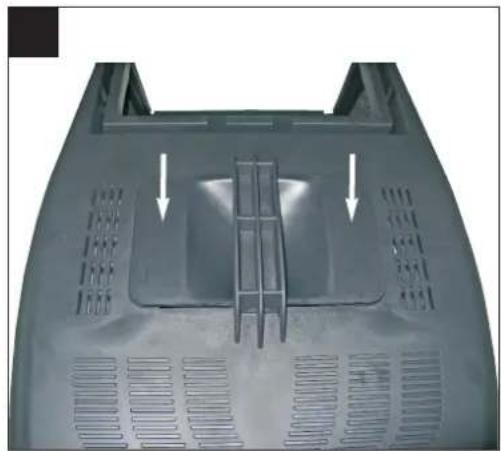

Alcune parti sono smontate quando vengono fornite. L’assemblaggio è facile quando si osservano le seguenti avvertenze Attenzione! Per l’assemblaggio e per lavori di manutenzione avete bisogno anche dei seguenti utensili non compresi negli elementi forniti: due chiavi fisse da 8 una chiave fissa da 10 due chiavi fisse da 12 una chiave fissa da 13 una chiave fissa da 17 una bacinella di raccolta dell’olio piatta (per il cambio dell’olio) un misurino da 1 litro (resistente all’olio / alla benzina) una tanica di benzina (5 litri sono sufficienti per ca. 6 ore d’esercizio) un imbuto (adatto per il bocchettone di riempimento del serbatoio) degli stracci (per togliere i resti di olio/benzina; smaltimento alla stazione di servizio) una pompa di aspirazione benzina (in plastica, disponibile nei centri del fai-da-te) un oliatore con pompa a mano (disponibile nei centri del fai-da-te) 1 l di olio per motori 15W-40 Assemblaggio del tosaerba Prendete dall’imballo il tosaerba e gli elementi da montare e controllate che ci siano tutti i pezzi (Fig. 2-3). Fissate il manico inferiore (Fig. 4/Pos. 17) con le viti (Fig. 4/Pos. 18) e i dadi (Fig. 4/Pos. 19) alla scocca del tosaerba (chiave da 12). Si possono impostare 3 diverse altezze. Impostate sempre la stessa altezza su entrambi i lati. Poi fissate il manico superiore (Fig. 5/Pos. 12) con le viti a chiusura rapida (Fig. 5/Pos. 20), le rosette (Fig.5/Pos.23) e i dadi (Fig. 5/Pos. 21) all’impugnatura inferiore (chiave da 12). Fate attenzione che le chiusure rapide siano chiuse nel serrare i dadi in modo da garantirne il funzionamento. Non dimenticate di montare la guida della fune di avvio (Fig. 5/Pos. 22). Adesso agganciate il cavo flessibile il blocco motore e per l’avanzamento (Fig. 6a/6b). Per agganciare i cavi flessibili con facilità, le leve devono essere sganciate. Agganciate la fune di avvio alla relativa guida (Fig. 7/Pos. 22). Fissate il portacavo all’impugnatura (Fig. 8) con la vite (Fig. 3/ Pos. 15) (chiave da 10). Il portacavo è già applicato ai cavi flessibili. Fissate i cavi flessibili all’impugnatura con uno dei serracavi (Fig. 3/Pos. 16) come mostrato nella Fig. 9. Spingete la copertura della cavità dell’impugnatura sotto l’impugnatura del cestello di raccolta (Fig. 14a) e premetela con forza (Fig. 14b). Sollevate il portello di scarico con una mano e agganciate il sacco di raccolta agli alloggiamenti presenti sulla scocca (Fig. 14c). Anleitung_3401085:_ 29.10.2009 15:17 Uhr Seite 47IT/

6.2 Impostazione dell’altezza di taglio

Attenzione! La regolazione dell’altezza di taglio deve venire eseguita solamente a motore spento e con connettore della candela staccato. Prima di iniziare a tagliare l’erba, verificate che le lame siano affilate e che i loro dispositivi di fissaggio non siano danneggiati. Sostituite eventualmente le lame consumate e/o danneggiate in set completo per evitare degli squilibri. Durante questa verifica spegnete il motore e togliete il connettore della candela. La regolazione dell’altezza di taglio avviene in modo centrale con la relativa leva (Fig. 1/Pos. 9). Si possono impostare 6 diverse altezze di taglio. Tirate la leva di regolazione dell’altezza di taglio verso l’esterno e impostate l’altezza di taglio desiderata. La leva scatta nella posizione desiderata. Fate attenzione durante l’impostazione della posizione di taglio più alta poiché sussiste il pericolo di schiacciamento con la scocca del tosaerba.

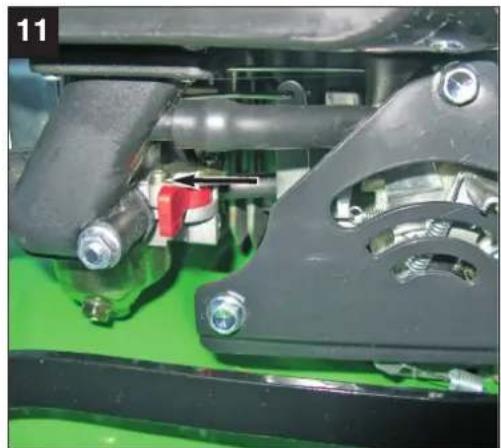

7.1 Prima di avviare il motore

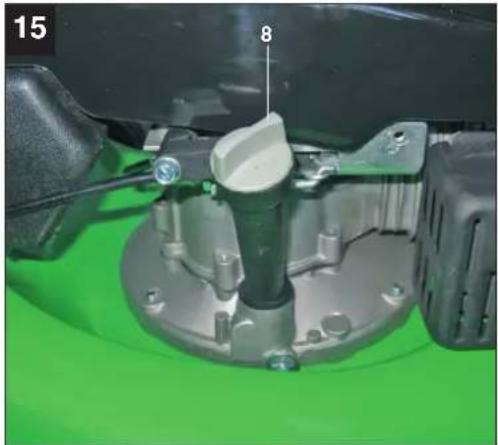

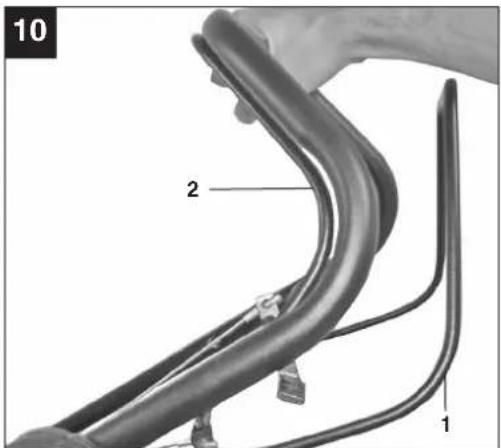

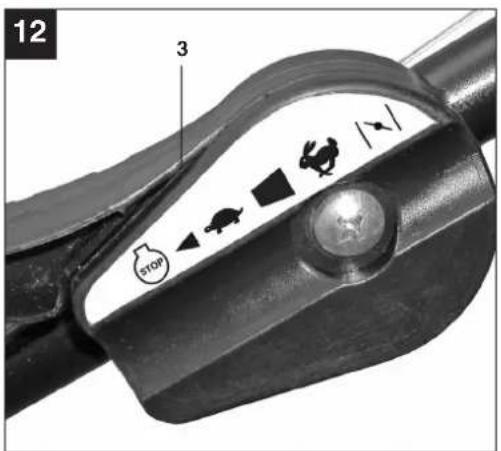

Attenzione! Il motore viene fornito senza olio. Prima della messa in esercizio si deve assolutamente riempire di olio. A questo scopo usate normale olio multigrade (15W 40). Il livello dell’olio nel motore deve venire controllato ogni volta prima di tagliare l’erba. (vedi: controllo del livello dell’olio). Per evitare un avvio involontario del tosaerba, questo è dotato di un freno motore (Fig. 10/Pos. 2) che deve essere azionato prima di avviare il tosaerba. La leva di avvio/arresto motore, se viene mollata, deve ritornare nella posizione di partenza ed il motore si spegne automaticamente. Prima di avviare il tosaerba, aprite il rubinetto della benzina (Fig. 11, freccia = rubinetto della benzina aperto). Portate la leva dell’acceleratore (Fig. 12/Pos. 3) in posizione “ “. Tirate la leva di avvio/arresto motore (Fig. 10/Pos. 2) e tirate con forza la fune di avvio. Con la leva dell’acceleratore potete regolare la velocità e le rotazioni della lama (Fig. 12). Prima di iniziare a tagliare l’erba dovete eseguire alcune volte questa procedura per essere sicuri che tutto funzioni correttamente. Ogni volta che dovete eseguire operazioni di regolazione e/o di riparazione al tosaerba, aspettate fino a quando la lama non si muove più. Spegnete il motore prima di ogni operazione di impostazione, manutenzione e riparazione. Avvertenze Leva di avvio/arresto motore (Fig. 10/Pos. 2): usate la leva per spegnere il motore. Se mollate la leva, il motore e la lama si arrestano automaticamente. Per tagliare l’erba tenete la leva in posizione di lavoro (Fig. 10/Pos 2). Prima di iniziare effettivamente a tagliare l’erba dovete controllare più volte la leva di avvio/arresto. Accertatevi che la fune flessibile si muova facilmente. Leva dell’acceleratore (Fig. 12): spostatela per aumentare o diminuire la velocità del motore. (tartaruga = lento / lepre = veloce) Leva di guida leva della frizione (Fig. 1/Pos. 1): se viene azionata (Fig. 13/Pos. 1), la frizione viene chiusa per l’avanzamento e il tosaerba si mette in movimento con motore acceso. Lasciate andare la leva di guida in tempo per fermare il tosaerba in movimento. Esercitatevi a mettere in moto e a fermare l’apparecchio prima di tagliare l’erba per la prima volta, in modo tale da familiarizzarvi con il suo comportamento. Avvertenza: la lama inizia a ruotare quando il motore viene avviato. Importante: prima di avviare il motore muovete più volte il freno motore per controllare che la fune di arresto funzioni Anleitung_3401085:_ 29.10.2009 15:17 Uhr Seite 48IT/

correttamente. Attenzione: il motore è dimensionato per una velocità a passo d’uomo per l’erba e per lo scarico dell’erba nel sacco di raccolta e per una lunga durata. Controllate il livello dell’olio. Riempite il serbatoio con ca. 1,1 litri di benzina quando è vuoto e utilizzate un imbuto e un recipiente graduato. Accertatevi che la benzina sia pulita.

7.2 Avvio del motore

Attenzione: utilizzate solamente della benzina senza piombo. Avvertimento: usate sempre solo una tanica di sicurezza per la benzina. Non fumate nel riempire la benzina. Spegnete il motore prima di mettere la benzina e lasciatelo raffreddare alcuni minuti. Accertatevi che il cavo di accensione sia collegato alla candela. Portate l’acceleratore in posizione “ “ (Fig. 12/Pos. 3). Mettetevi dietro al tosaerba. Una mano deve trovarsi sulla leva di avvio/arresto. L’altra deve trovarsi sulla fune di avvio. Avviate il motore con l’avviatore autoavvolgente (Fig. 1/ Pos. 4). A tal fine tirate fuori l’impugnatura di circa 3 cm (fino a quando potete sentire una certa resistenza) e poi tirate di colpo con forza. Se il motore non dovesse essersi avviato, tirate di nuovo afferrando l’impugnatura. Attenzione! Non fate riavvolgere il cavo flessibile in modo incontrollato. Attenzione: se fa freddo può essere necessario ripetere più volte l’operazione di accensione. A motore caldo si può avviare il tosaerba in posizione “Tartaruga” (Fig. 12). Importante: i tentativi di avvio in posizione “ “ con motore ancora caldo possono causare un eccesso di carburante sulla candela. Continuate con i tentativi di avvio allora soltanto dopo qualche minuto.

7.3 Prima di tagliare l’erba

Avvertenze importanti Indossate gli indumenti adatti. Portate scarpe chiuse, non portate sandali o scarpe da tennis. Controllate la lama. Una lama deformata o altrimenti danneggiata deve venire sostituita con una lama originale. Riempite il serbatoio di benzina all’aperto. Utilizzate un imbuto e un recipiente graduato. Asciugate con un panno la benzina traboccata. Leggete e osservate le istruzioni per l’uso e anche le avvertenze relative al motore e agli attrezzi complementari. Conservate le istruzioni in modo che siano accessibili anche per gli altri utenti dell’apparecchio. I gas di scarico sono pericolosi. Avviate il motore solo all’aperto. Accertatevi che tutti i dispositivi di sicurezza siano montati e ben funzionanti. L’apparecchio deve venire usato solo da una persona che sia in grado di farlo. Il taglio dell’erba bagnata può essere pericoloso. Tagliate l’erba solo quando è il più asciutta possibile. Fate in modo che altre persone o bambini stiano lontani dal tosaerba. Tagliate l’erba solamente in condizioni di sufficiente visibilità. Togliete gli oggetti che si trovano nella zona dove volete tagliare l’erba. Attenzione! Non aprite mai il portello di scarico quando viene svuotato il dispositivo di raccolta ed il motore è ancora in moto. La lama rotante può causare lesioni. Fissate sempre bene il portello di scarico e il sacco di raccolta dell’erba. Disinserite il motore prima di toglierli. Mantenete sempre la distanza di sicurezza data dall’impugnatura tra la scocca della lama e l’utente. Nel tagliare l’erba e nel cambiare il senso di direzione su scarpate e pendii si deve prestare particolare attenzione. Accertatevi di essere in posizione sicura, portate scarpe con suole antisdrucciolevoli Anleitung_3401085:_ 29.10.2009 15:17 Uhr Seite 49IT/

e pantaloni lunghi. Tagliate l’erba sempre in senso trasversale rispetto al pendio. Per motivi di sicurezza non usate il tosaerba su pendii con un’inclinazione superiore ai 15 gradi. Siate particolarmente attenti muovendovi all’indietro e tirando il tosaerba. Pericolo di inciampare!

Lavorate solamente con lame affilate ed in perfetto stato in modo che gli steli d’erba non si sfilaccino ed il prato non ingiallisca. Per ottenere un buon taglio si deve muovere il tosaerba in fasce possibilmente diritte. Le corsie così formate si devono sovrapporre sempre di alcuni centimetri al fine di evitare strisce di erba non tagliata. Tenete pulita la parte inferiore della scocca del tosaerba e togliete assolutamente i depositi di erba. I depositi rendono più difficile l’operazione di avvio e influiscono negativamente sulla qualità del taglio e sullo scarico dell’erba. Sui pendii le corsie formate dal taglio devono essere trasversali rispetto alla pendenza. Per evitare che il tosaerba scivoli lateralmente basta inclinarlo verso l’alto. Scegliete l’altezza di taglio a seconda della lunghezza effettiva del manto erboso. Eseguite diverse passate in modo che ogni volta vengano tagliati al massimo 4 cm. Prima di eseguire qualsiasi controllo della lama bisogna spegnere il motore. Tenete presente che la lama continua a ruotare per alcuni secondi dopo aver disinserito il motore. Non cercate mai di fermare la lama. Controllate regolarmente che la lama sia ben fissata, in buono stato e ben affilata. In caso contrario affilatela e sostituitela. Se la lama in movimento va a battere con un oggetto, fermate il tosaerba e attendete fino a quando la lama sia completamente ferma. Controllate quindi lo stato della lama e del portalama. Se sono danneggiati devono essere sostituiti. Avvertenze per tagliare l’erba Fate attenzione ai corpi estranei. Potrebbero danneggiare il tosaerba o causare lesioni. Il motore, lo scappamento o l’azionamento, se caldi, possono causare ustioni. Quindi non toccarli. Tagliare l’erba con cautela in caso di pendii o di terreni in forte pendenza. Se vengono a mancare la luce diurna o quella artificiale si deve smettere di tagliare l’erba. Controllate il tosaerba, la lama e le altre parti se avete incontrato un corpo estraneo o se l’attrezzo vibra più del normale. Non modificate le impostazioni e non eseguite riparazioni senza avere prima spento il motore. Staccate il connettore della candela. In strada o nelle vicinanze di una strada fate attenzione al traffico. Fate in modo che l’erba tagliata non finisca in strada. Evitate i punti nei quali le ruote non facciano più presa o il lavoro sia insicuro. Prima di muovervi all’indietro accertatevi che non ci siano bambini piccoli alle vostre spalle. Se l’erba è folta ed alta impostate il massimo livello di taglio e tagliate l’erba più lentamente. Prima di togliere l’erba o altre ostruzioni, spegnete il motore e staccate il cavo di accensione. Non togliete mai le parti che servono per la sicurezza. Non riempite mai la benzina se il motore è ancora caldo o in funzione.

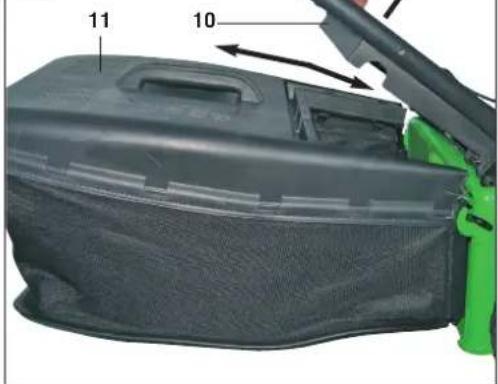

7.5 Svuotare il sacco di raccolta dell’erba

Non appena rimangono dei resti di erba sul prato mentre si sta tagliando, si deve svuotare il dispositivo di raccolta. Attenzione! Prima di togliere il dispositivo di raccolta spegnete il motore e attendete che la lama si sia fermata. Per togliere il dispositivo di raccolta sollevate con una mano il portello di scarico e con l’altra estraete il dispositivo dall’impugnatura (Fig. 14c). Secondo le norme di sicurezza il portello di scarico si chiude quando viene sganciato il dispositivo, chiudendo anche l’apertura Anleitung_3401085:_ 29.10.2009 15:17 Uhr Seite 50IT/

posteriore di scarico. Se nell’apertura rimangono resti di erba, si consiglia di arretrare di ca. 1 m il tosaerba per riavviare il motore più facilmente. Non togliete resti di erba tagliata dalla scocca e dall’utensile con le mani o con i piedi, ma con mezzi adatti, come per es. una spazzola o uno scopino. Per garantire che l’erba venga raccolta bene, sia il sacco di raccolta, ma soprattutto la grata dell’aria devono venire puliti dopo l’uso. Agganciate il dispositivo di raccolta solo a motore disinserito e con l’utensile fermo. Sollevate con una mano il portello di scarico e con l’altra agganciate dall’alto il dispositivo di raccolta, tenendolo per l’impugnatura.

7.6 Dopo avere tagliato l’erba

Lasciate sempre prima raffreddare il motore prima di mettere il tosaerba in un locale chiuso. Prima di metterlo via togliete sempre erba, foglie, lubrificante e olio. Non depositate altri oggetti sul tosaerba. Prima di usarlo di nuovo controllate tutti le viti e i dadi. Le viti allentate devono venire serrate bene. Svuotate il sacco di raccolta dell’erba prima di usarlo di nuovo. Staccate il connettore della candela per evitare l’uso da parte di persone non autorizzate. Fate attenzione che il tosaerba non venga tenuto vicino ad una sorgente di pericoli. Le esalazioni di gas possono provocare esplosioni. Per le riparazioni si devono usare solamente pezzi originali o autorizzati dal costruttore (vedi indirizzo del documento di garanzia). Svuotate il serbatoio della benzina con una pompa di aspirazione in caso di inattività prolungata. Insegnate ai bambini a non usare il tosaerba. Non è un giocattolo. Non tenete mai la benzina vicino ad una sorgente di calore. Usate sempre una tanica omologata. Tenete la benzina fuori della portata dei bambini. Lubrificate e tenete con cura l’attrezzo.

7.7 Tempi di esercizio

I tosaerba possono venire utilizzati soltanto nei giorni feriali dalle ore 7.00 alle ore 19.00. Rispettate le disposizioni di legge che possono variare a seconda del luogo.

8. Pulizia, manutenzione,

conservazione, trasporto e ordinazione dei pezzi di ricambio Attenzione Non lavorate mai a motore acceso su parti sotto tensione dell’impianto di accensione e non toccatele. Prima di eseguire operazioni di manutenzione e di cura togliete il connettore della candela. Non eseguite mai lavori con l’apparecchio acceso. I lavori che non vengono descritti in queste istruzioni per l’uso possono essere eseguiti esclusivamente da un’officina specializzata e autorizzata.

Dopo l’uso il tosaerba deve essere sempre pulito a fondo. In particolare la parte inferiore e la sede della lama. Avvertenza: prima di inclinare di lato il tosaerba svuotate completamente il serbatoio del carburante con una pompa di aspirazione. Il tosaerba non deve essere inclinato oltre i 90 gradi. È più facile togliere lo sporco e l’erba subito dopo aver tagliato l’erba. Resti d’erba essiccati e sporco possono pregiudicare l’esercizio del tosaerba. Controllate che non ci siano resti di erba nel canale di scarico e, se necessario, eliminateli. Non pulite mai il tosaerba con un getto d’acqua o un’idropulitrice. Il motore deve rimanere asciutto. Non devono essere utilizzati detergenti aggressivi, come detergenti a freddo o Anleitung_3401085:_ 29.10.2009 15:17 Uhr Seite 51IT/

benzina per smacchiare.

8.2.1 Assali e mozzi delle ruote

Ingrassare leggermente una volta per stagione. A questo scopo togliete i coprimozzo con un cacciavite e allentate le viti di bloccaggio delle ruote.

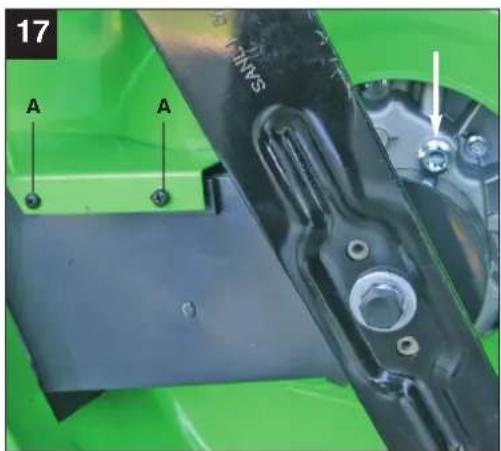

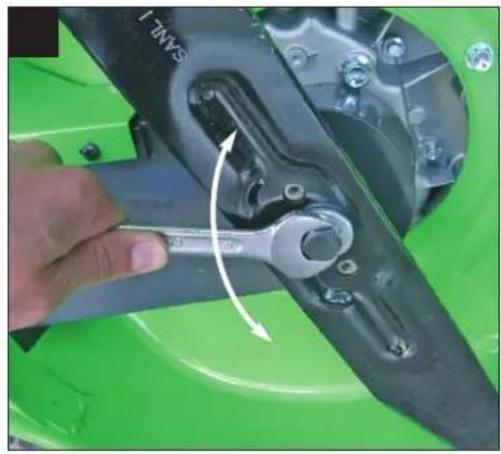

Per motivi di sicurezza fate affilare, bilanciare e montare la lama esclusivamente da un’officina specializzata. Per ottenere un risultato di lavoro ottimale consigliamo di far controllare la lama una volta l’anno. Sostituzione della lama (Fig. 25) Per la sostituzione della lama si devono utilizzare solo ricambi originali. Non montare mai una lama diversa. Per allentare la lama è necessaria una chiave fissa da 17. Per allentare girare la vite in senso antiorario, per stringere in senso orario. Lame danneggiate Se malgrado tutte le precauzioni prese la lama entra in contatto con un ostacolo, spegnete subito il motore e togliete il connettore della candela. Inclinate il tosaerba sul lato e controllate che la lama non sia danneggiata. Lame danneggiate o deformate devono essere sostituite. Non raddrizzare mai una lama deformata. Non lavorare mai con una lama deformata o fortemente consumata; ciò può causare delle vibrazioni e provocare ulteriori danni al tosaerba. Attenzione: lavorando con una lama danneggiata sussiste il pericolo di lesioni. Affilatura delle lame Le lame possono venire affilate con una lima metallica. Per evitare degli squilibri, l’affilatura dovrebbe essere eseguita esclusivamente da un’officina specializzata.

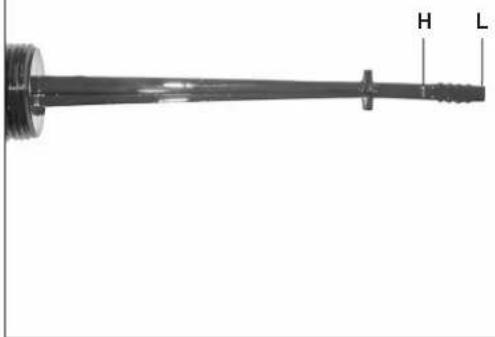

8.2.3 Controllo del livello dell’olio

Attenzione: non usate mai il motore senza olio o con olio insufficiente. Ciò può causare gravi danni al motore. Usate solo olio per motori 15W40. Controllo del livello dell’olio Appoggiate il tosaerba su una superficie piana e liscia. Svitate l’astina dell’olio (Fig. 15/Pos. 8) ruotandola verso sinistra e pulite l’astina di misura. Reinserite l’astina fino alla battuta nel bocchettone di riempimento, non avvitatela. Estraete l’astina e leggete il livello dell’olio in posizione orizzontale. Il livello dell’olio deve trovarsi tra L e H dell’astina di misura (Fig. 16). Cambio dell’olio Il cambio dell’olio va eseguito ogni anno prima dell’inizio della stagione a motore caldo. Usate solo olio per motore (15W40). Posizionate una bacinella piatta di raccolta dell’olio sotto il tosaerba. Aprite il tappo a vite di riempimento olio (Fig. 15/ Pos. 8). Per scaricare l’olio si devono prima allentare le viti della protezione della cinghia trapezoidale (Fig. 17/Pos. A) ed occorre utilizzare un ulteriore imbuto. Aprite il tappo a vite di scarico dell’olio (Fig. 17) ruotandolo in senso antiorario con una chiave fissa (da 13). Dopo aver fatto defluire l’olio esausto richiudete il tappo a vite di scarico dell’olio e fissate con le viti la protezione della cinghia trapezoidale (Fig. 17/Pos. A). Riempite l’olio per motore fino alla tacca superiore dell’astina dell’olio (ca. 0,6l). Attenzione! Per il controllo del livello dell’olio non avvitate l’astina di misura, ma inseritela solo fino al filetto. L’olio vecchio deve essere smaltito in base alle norme vigenti. Anleitung_3401085:_ 29.10.2009 15:17 Uhr Seite 52IT/

8.2.4. Cura e regolazione dei cavi flessibili

Lubrificate spesso i cavi flessibili e controllate che si muovano facilmente. Prima di ogni messa in esercizio controllate la regolazione dei cavi flessibili.

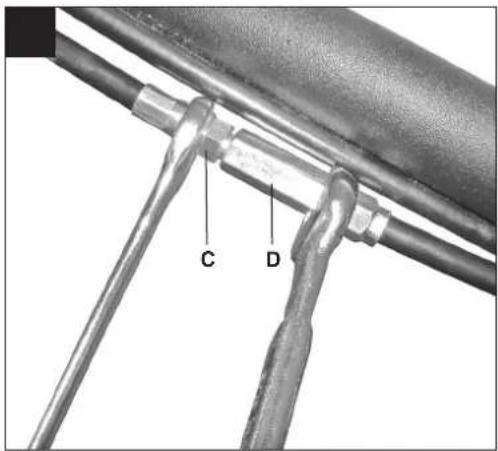

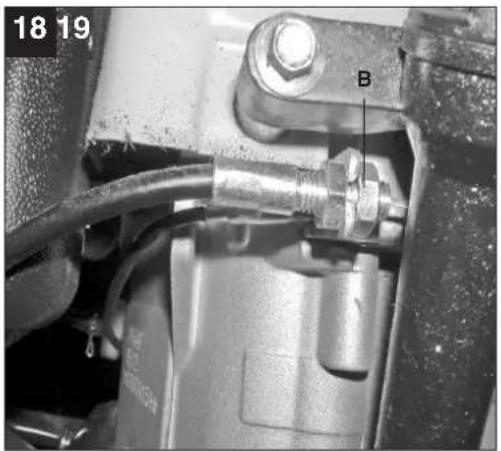

8.2.4.1 Regolazione del cavo flessibile del

freno motore Nel caso diminuisca l’effetto frenante del freno motore, deve essere regolato di nuovo il cavo flessibile (Fig. 18/Pos. B). Questa regolazione deve essere eseguita esclusivamente da un’officina autorizzata.

8.2.4.2 Regolazione del cavo flessibile del

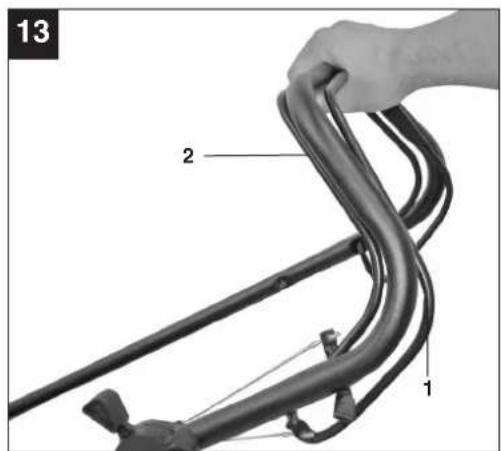

meccanismo di avanzamento (Fig. 19) In posizione di marcia (Fig. 13) la leva della frizione (Fig. 1/Pos. 1) deve essere tirata fino al manico superiore. Se facendo ciò il cavo flessibile si tende eccessivamente, esso deve venire regolato più lungo. Sono necessarie due chiavi fisse (da 8). A tal fine allentate il controdado (Fig. 19/Pos. C) sulla parte opposta del cavo flessibile principale (Fig. 19/Pos. D), allungate il collegamento a vite e poi serrate nuovamente il controdado. Nel caso in cui la potenza del meccanismo di avanzamento diminuisca, la tensione della frizione deve essere aumentata tramite il cavo flessibile. Per fare ciò il collegamento a vite deve essere accorciato (in modo analogo a quanto descritto in precedenza). Impostate la leva della frizione (Fig. 1/Pos.

1) in maniera tale che questa tocchi appena

il manico superiore.

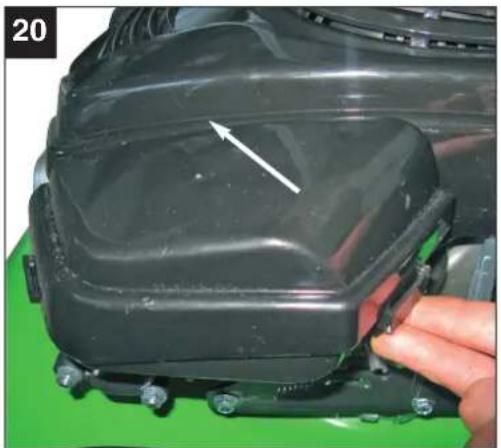

8.2.5 Manutenzione del filtro dell’aria

(Fig. 20/21) I filtri dell’aria sporchi riducono la potenza del motore a causa di un apporto insufficiente di aria al carburatore. Un controllo regolare è quindi indispensabile. Il filtro dell’aria dovrebbe essere controllato ogni 25 ore di esercizio e, se necessario, pulito. In caso di aria molto polverosa il filtro dell’aria deve essere controllato più spesso. Attenzione: non pulite mai il filtro dell’aria con benzina o solventi infiammabili. Pulite il filtro dell’aria soltanto con aria compressa o dando dei leggeri colpi sul filtro.

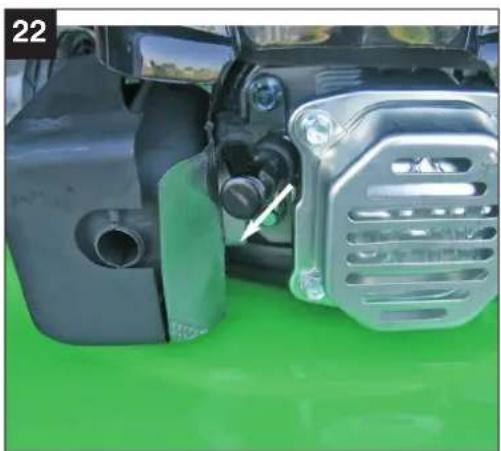

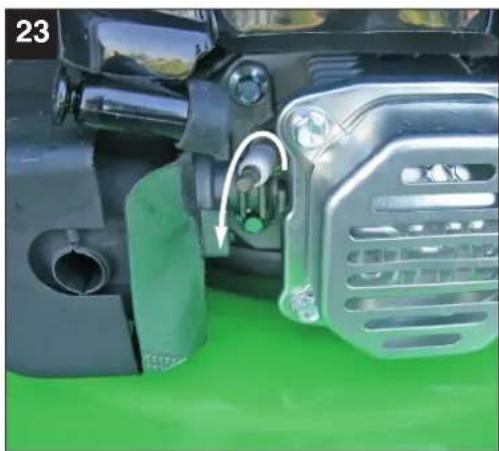

8.2.6 Manutenzione della candela

Controllate per la prima volta dopo 10 ore di esercizio che la candela di accensione non sia sporca ed eventualmente pulitela con una spazzola a setole di rame. In seguito eseguite la manutenzione della candela ogni 50 ore di esercizio. Sfilate il connettore della candela (Fig. 22) con un movimento rotatorio. Togliete la candela di accensione facendo uso dell’apposita chiave in dotazione (Fig. 23). L’assemblaggio avviene nell’ordine inverso.

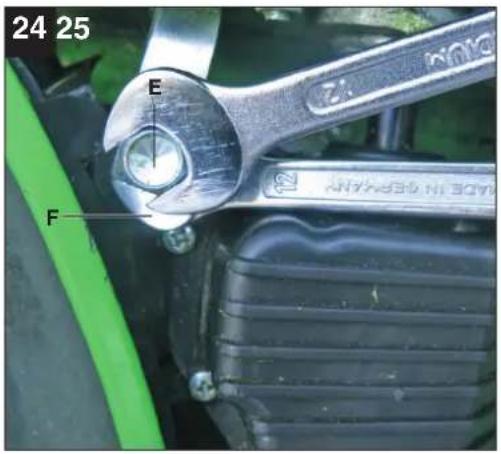

8.2.7 Tensione della cinghia trapezoidale

per il meccanismo di avanzamento (Fig. 24) La tensione della cinghia trapezoidale per il meccanismo di avanzamento deve essere controllata regolarmente e se necessario tesa di nuovo. È possibile eseguire regolazioni nella parte inferiore del tosaerba. Sono necessarie due chiavi fisse (da 12). A tale scopo regolate il tosaerba sull’altezza di taglio più alta. Allentate il controdado (Fig. 24/ Pos. F) e regolate la tensione della cinghia trapezoidale utilizzando la vite di regolazione (Fig. 24/Pos. E). Serrate di nuovo bene il controdado dopo aver eseguito la regolazione. Consiglio: per evitare di tendere troppo la cinghia trapezoidale, spostate la vite di regolazione ogni volta solo di 1-2 giri e fate poi una prova con il tosaerba.

Accertatevi dopo la riparazione o la manutenzione che tutte le parti di tecnica di sicurezza siano montate e in perfetto stato. Conservate i pezzi che possono causare lesioni lontani dalla portata di altre persone e di bambini. Anleitung_3401085:_ 29.10.2009 15:17 Uhr Seite 53Attenzione: secondo la Legge relativa alla responsabilità per i prodotti non rispondiamo per danni causati da una riparazione impropria o se non si usano i pezzi di ricambio originali o pezzi da noi autorizzati. Non rispondiamo nemmeno per danni causati in seguito a riparazioni improprie. Incaricate il servizio assistenza o un tecnico autorizzato. Lo stesso vale anche per gli accessori.

8.3 Preparazione in caso di inattività del

tosaerba Avvertenza: non svuotate la benzina in locali chiusi o nelle vicinanze di fiamme vive o mentre fumate. I vapori del gas possono causare esplosioni ed incendi. Svuotate il serbatoio della benzina con una pompa di aspirazione. Avviate il motore e fatelo funzionare fino a quando si sia consumata la benzina restante. Fate il cambio dell’olio dopo ogni stagione. A tale scopo scaricate dal motore caldo l’olio esausto e riempitelo di olio nuovo. Togliete la candela di accensione dalla testa del cilindro. Versate ca. 20 ml di olio con un oliatore nel cilindro. Tirate lentamente la fune di avvio in modo che l’olio protegga l’interno del cilindro. Riavvitate la candela. Pulite le alette di raffreddamento del cilindro e la scocca. Pulite tutto l’apparecchio in modo da proteggere la vernice. Tenete l’apparecchio in un ambiente o in un luogo ben areato.

8.4 Preparazione del tosaerba per il

trasporto Svuotate il serbatoio della benzina con una pompa di aspirazione. Fate funzionare il motore fino a quando si sia consumata la benzina restante. Svuotate l’olio del motore dal motore ancora caldo. Togliete il connettore dalla candela di accensione. Pulite le alette di raffreddamento del cilindro e la scocca. Sganciate la fune di avvio dal gancio (Fig. 7). Svitate i dadi ad alette e piegate verso il basso l’impugnatura superiore. Nel ribaltare l’impugnatura fate attenzione che i cavi flessibili non vengano piegati. Inserite alcuni strati di cartone fra il manubrio inferiore ed il motore per evitare che sfreghino l’uno contro l’altro.

8.5 Ordinazione di pezzi di ricambio

In caso di ordinazione di pezzi di ricambio è necessario indicare quanto segue: tipo di apparecchio numero di articolo dell’apparecchio numero di identificazione dell’apparecchio Per i prezzi e le informazioni attuali si veda www.isc-gmbh.info

9. Smaltimento e riciclaggio

L’apparecchio si trova in una confezione per evitare i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può perciò essere utilizzato di nuovo o riciclato. L’apparecchio e i suoi accessori sono fatti di materiali diversi, per es. metallo e plastica. Consegnate i pezzi difettosi allo smaltimento di rifiuti speciali. Per informazioni rivolgetevi ad un negozio specializzato o all’amministrazione comunale! IT/

10. Tabella per l’eliminazione delle anomalie

Avvertenza: prima spegnete il motore e staccate il cavo di accensione e poi eseguite le ispezioni o le regolazioni. Avvertenza: se dopo una regolazione o riparazione il motore ha funzionato per alcuni minuti, ricordatevi che lo scappamento e altre parti sono molto calde. Quindi non toccatele per evitare delle ustioni. Anomalia Possibile causa Soluzione Movimento irregolare, forti vibrazioni dell'apparecchio - Viti allentate - Serraggio della lama allentato - Lama squilibrata - Controllate le viti - Controllare il serraggio della lama - Sostituire la lama Il motore non funziona - Leva di avvio/arresto motore non spinta - Posizione sbagliata della leva dell'acceleratore - Candela difettosa - Serbatoio del carburante vuoto - Rubinetto della benzina chiuso - Spingete la leva di avvio/arresto motore - Controllate l'impostazione - Sostituite la candela - Riempite di carburante. - Aprire il rubinetto della benzina (Fig. 11) Il motore funziona in modo irregolare - Filtro dell'aria sporco - Candela sporca - Pulite il filtro dell'aria - Pulite la candela Il prato ingiallisce, taglio irregolare - Lama non affilata - Altezza del taglio insufficiente - Numero di giri del motore insufficiente - Affilare la lama - Regolate l'altezza corretta - Portate la levetta su max. Scarico dell'erba eseguito male - Numero di giri del motore insufficiente - Altezza del taglio insufficiente - Lama consumata - Sacco di raccolta ostruito - Portate la leva dell'acceleratore su max. - Eseguite la regolazione corretta - Sostituite la lama - Svuotate il sacco di raccolta Anleitung_3401085:_ 29.10.2009 15:17 Uhr Seite 55IT/

11. Schema di manutenzione

I seguenti intervalli di manutenzione devono essere assolutamente rispettati per assicurare un corretto funzionamento. Attenzione! Alla prima messa in esercizio si deve riempire di olio per motori e di carburante. Attenzione: fate eseguire i punti “x*” solo da un’officina autorizzata. Sempre prima dell’uso Dopo 20 ore di esercizio Dopo 50 ore di esercizio Dopo 100 ore di esercizio Dopo 300 ore di esercizio Controllo dell’olio del motore

Cambio dell’olio del motore Per la prima volta, poi ogni 50 ore.

Pulizia del filtro della benzina

Pulizia della candela di accensione Distanza: 0,6 mm, event. sostituitela Controllo e nuova regolazione della valvola a farfalla del carburatore

Pulizia della testa del cilindro

Regolare il gioco della valvola
