FBM 575 A1 - Tondeuse à gazon FLORABEST - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Tondeuse à gazon thermique
Marque	Florabest
Modèle	FBM 575 A1
Moteur	Briggs & Stratton 575EX, 140 cm³, 2,1 kW
Vitesse moteur	2900 tr/min
Carburant	Essence sans plomb 95 octanes
Capacité réservoir carburant	0,75 L
Huile moteur	SAE 30 ou SAE 10W-30
Capacité réservoir huile	0,44 L
Bougie	Champion QC12YC
Largeur de coupe	460 mm
Hauteur de coupe	6 niveaux : 30, 39, 51, 64, 79, 95 mm
Type de lame	Lame rotative
Fonctions	Tonte, mulching, ramassage
Vitesse d'avancement	4,7 km/h
Poids	31 kg (réservoirs vides)
Niveau sonore garanti	95 dB(A)
Niveau de vibrations	< 2,5 m/s²
Sécurité	Frein moteur, arrêt d'urgence, protection contre projections
Bac de ramassage	Inclus
Garantie	3 ans
Pièces d'usure	Lame, bougie, filtre à air, courroie, câbles
Entretien	Nettoyage sous châssis, vidange huile, affûtage lame
Réparabilité	Pièces détachées disponibles auprès du SAV

FOIRE AUX QUESTIONS - FBM 575 A1 FLORABEST

Comment démarrer la tondeuse Florabest FBM 575 A1 ?

Assurez-vous que le réservoir contient de l'essence et que le niveau d'huile est correct. Tenez la poignée de frein (2) contre le guidon, puis tirez sur le lanceur (15) jusqu'à sentir une résistance, puis tirez vivement. Le moteur démarre. Relâchez le lanceur doucement. Pour arrêter, relâchez la poignée de frein.

Quelle huile utiliser pour le moteur ?

Utilisez de l'huile moteur SAE 30 ou SAE 10W-30. La capacité du réservoir d'huile est de 0,44 L. Vérifiez le niveau avec la tige du bouchon de remplissage.

Comment régler la hauteur de coupe ?

Utilisez le levier de réglage situé près de la roue arrière droite. Poussez le levier vers l'arrière pour augmenter la hauteur, vers l'avant pour la diminuer. Six positions disponibles : 30, 39, 51, 64, 79 et 95 mm.

Comment installer le bouchon mulching ?

Soulevez la paroi de division du carter, insérez le bouchon mulch et fixez-le avec le ressort. Cela permet de broyer l'herbe sans la ramasser.

À quelle fréquence affûter la lame ?

Affûtez la lame dès que la coupe devient irrégulière ou que l'herbe jaunit. Faites appel à un professionnel. Une lame émoussée abîme la pelouse.

Que faire si la tondeuse vibre anormalement ?

Arrêtez immédiatement le moteur et débranchez la bougie. Vérifiez si la lame est endommagée ou déséquilibrée. Remplacez-la si nécessaire. Des vibrations anormales peuvent indiquer un problème sérieux.

Puis-je utiliser la tondeuse sur une pente ?

Oui, mais avec précaution. Tondez toujours en travers de la pente, jamais de haut en bas. Marchez, ne courez pas. Soyez prudents lors des changements de direction. Évitez les pentes très escarpées.

Comment nettoyer le carter de coupe ?

Après avoir arrêté le moteur et débranché la bougie, vous pouvez utiliser un raccord d'eau sur la plateforme pour nettoyer sous le châssis. Ouvrez le robinet, faites tourner le moteur quelques minutes avec la lame, puis fermez l'eau. Pour les saletés tenaces, utilisez une baguette en bois ou plastique.

Où trouver des pièces de rechange ?

Contactez un centre d'assistance agréé Florabest. Utilisez toujours des pièces d'origine, notamment pour la lame, la bougie, le filtre à air et la courroie.

Quelle est la garantie de la tondeuse ?

La garantie est de 3 ans à compter de la première vente, sur présentation du ticket de caisse. Elle couvre les défauts de matériau ou de fabrication, mais pas les pièces d'usure (lame, bougie, filtre à air, etc.) ni les dommages dus à une utilisation incorrecte.

MODE D'EMPLOI FBM 575 A1 FLORABEST

Instructions d'utilisation et consignes de sécurité

IT

CH

Tosaerba a benzina

DESTINATION D'EMPLOI 3

NORMES DE SÉCURITE 3

A DESCRIPTION/CONTENU DE LA LIVRAISON 4

B MONTAGE DU BAC 4

C MONTAGE DU GUIDON INFERIEUR 4

D MONTAGE DU GUIDON SUPERIEUR 4

E INSERTION DU BOUCHON MULCHING 4

DONNÉES TECHNIQUES 8

Nous vous remercions de la préférence que vous nous avez accordée en choisissant notre tondeuse. Nous sommes persuadés que vous pourrez apprécier dans le temps la qualité de notre produit et que vous en serez entièrement satisfaits. Nous vous prions de lire attentivement ce manuel, spécialement conçu pour illustrer l'utilisation correcte de cette machine, dans le respect des normes de sécurité fondamentales. Les symboles de sécurité reproduits ci-dessous se trouvent sur le déflecteur comme le montre la figure.

1 Attention! Lire la notice d'instructions avant l'emploi.
2 Danger de blessures provoquées par la projection d'objets. Tenir toute autre personne à l'écart de la zone de danger.
3 Danger de blessures causées par la lame tran- chante ! Se tenir à l'écart des organes rotatifs.
4 Risque d'inhalation de gaz toxiques ! Ne pas utiliser l'appareil dans des endroits fermés ou peu aérés.
5 Danger d'explosion! Ne pas ravitailler la machine en carburant alors que le moteur est en marche.
6 Attention! Surfaces brûlante.
7 Attention! Éteindre le moteur et débrancher la bougie avant de réaliser une opération d'entretien quelle qu'elle soit.

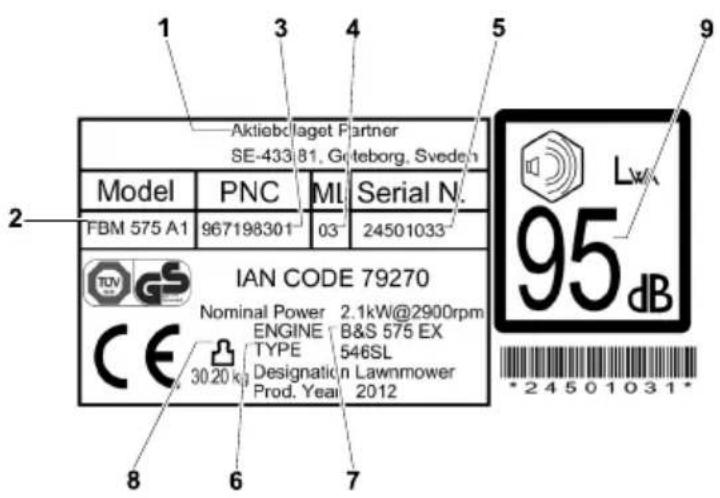

1 Constructeur
2 Modèle
3 Code produit
4 Maintenance levier
5 Numéro de série
6 Type
7 Informations sur le moteur
8 Poids
9 Niveau de puissance sonore

DESTINATION D'EMPLOI

Cette machine a été conçue et destinée pour tondre la pelouse seulement. Elle est destinée à une utilisation privée et ne peut être actionnée que par un adulte. Elle est indiquer pour tondre des pelouses d'extension normale.

NORMES DE SÉCURITE

Mesures de sécurité d'utilisation d'une tondeuse à hélice horizontale à conducteur marchant IMPORTANT : Cette machine peut amputer les mains et les pieds et peut projeter des objets. Le non-respect des instructions de sécurité suivantes peut entraîner des blessures graves, voire mortelles.

I. Précautions d'utilisation

●Lisez toutes les instructions soigneusement. Familiarisez vous avec les commandes pour apprendre à utiliser efficacement cette machine.
- Ne jamais autoriser les enfants ou les personnes qui n'auraient pas lu ce manuel d'utilisation à utiliser cette tondeuse. La règlementation locale peut de plus interdire l'utilisation de telle machine au-dessous d'un certain âge.
- Ne jamais tondre à proximité de personnes, d'enfants ou d'animaux.
- Ne pas oublier que tout utilisateur ou propriétaire d'un tondeuse à gazon est responsable des accidents ou dommages causés à une personne ou a ses biens.

II. Préparation

• Pendant la tonte, ne portez que des chaussures solides et des pantalons longs. Ne jamais tondre pieds nus ou chaussés de sandales.
• Contrôlez systématiquement et soigneusement l'état de la surface à tondre et retirer tous les objets susceptibles de devenir des projectiles lors du passage de la machine.

- ATTENTION – Le carburant est très inflammable.

-Pour transporter ou stocker le carburant, utilisez exclusivement des récipients conçus et approuvés pour ces usages.
-Toujours remplir le réservoir de carburant à l'air libre et ne pas fumer pendant le remplissage.
-Remplir le réservoir de carburant avant de démarrer le moteur. Ne jamais retirer le bouchon du réservoir et ne jamais rajouter de carburant tant que le moteur est en fonctionnement ou qu'il est encore chaud.

-Si du carburant a été renversé, ne pas tenter de démarrer la tondeuse, mais la pousser hors de la zone où le carburant a été renversé et éviter de créer une quelconque source de chaleur avant que les vapeurs de carburant ne se soient dissipées.

-Refermez avec précautions les bouchons des réservoirs ou des récipients contenant du carburant pour garantir la sécurité.

- Avant d'utiliser un tondeuse à gazon, toujours vérifi er que les lames, les boulons de lame et le carter de coupe ne sont pas usés ou endom-

magés. Toujours remplacer les lames et les boulons simultanément de façon à éviter tout problème d'équilibrage.

III. Utilisation

• Ne jamais démarrer un moteur à l'intérieur dans un espace confiné où des émanations dangereuses de monoxyde de carbone pourraient s'accumulées.
• Tondez uniquement à la lumière du jour ou avec une bonne lumière artificielle.
• Évitez de faire fonctionner l'équipement sur le gazon mouillé, si possible.
• Soyez toujours sûrs de bien prendre pied sur les pentes.
  ●Marchez, ne courrez jamais.
• Pour les machines rotatives à roues, tondre à travers les surfaces des pentes, jamais de haut en bas.
• Soyez très prudents lorsque vous changez de direction sur les pentes.

- Ne tondez pas excessivement les pentes escarpées.

- Soyez extrêmement prudents lorsque vous faites marche arrière ou tirez la tondeuse à gazon vers vous.

- Utilisez une butée d'arrêt afin de maintenir la lame immobile si la tondeuse à gazon doit être inclinée pour le transport lorsqu'elle traverse des surfaces autres que le gazon, et lorsque vous transportez la tondeuse à gazon d'un endroit à l'autre.

- N'utilisez jamais la tondeuse à gazon avec des pro-tec tions défectueuses ou sans dispositif de sécurité, comme par exemple des déflecteurs ou bacs à herbe, en place.

- Conserver le régime de rotation du moteur et ne jamais le faire fonctionner au dessus de son régime nominal car cela peut être dangereux.

- Décrocher les embrayages avant de mettre le moteur en marche.

- Mettez le moteur en marche ou mettez le contact avec soin selon les instructions, les pieds éloignés des lames.

- N'inclinez pas la tondeuse à gazon lors de la mise en marche ou de contact du moteur, sauf si la tondeuse à gazon doit être inclinée pour ce faire. Dans ce cas, n'inclinez pas plus que nécessaire et soulevez seulement la partie éloignée de l'opérateur.

- Ne mettez pas le moteur en marche lorsque vous vous trouvez devant la goulotte d'éjection.

- Ne mettez pas les mains ou les pieds près ou sous les parties rotatives. Tenez-vous toujours à l'écart de l'orifice de sortie.

- Ne ramassez ou ne transporter jamais la tondeuse à gazon pendant son fonctionnement.

- Arrêtez la machine et débrancher le câble de bougie. -avant de retirer l'insert broyeur ou avant de retirer la goulotte d'éjection pour la nettoyer. -avant de contrôler, nettoyer ou travailler sur le carter de coupe.

-avant de retirer un objet coincé dans le tondeuse.

-si la machine commence à vibrer anormalement.

• Arrêtez la machine. -en tous temps lorsque vous vous éloignez de la tondeuse à gazon -avant le ravitaillement en combustible.

- Lorsque la tonte est terminée, réduisez les gaz avant de couper le moteur.

IV. Entretien et Entreposage

• Assurez-vous que tous les écrous, boulons et vis sont bien serrés pour être certain que l'équipement est prêt à fonctionner de nouveau, dans de bonnes conditions.
• Ne jamais entreposer le tondeuse à gazon avec du carburant dans le réservoir, dans un bâtiment où les vapeurs pourraient s'enflammer au contact d'une flamme ou d'une étincelle de l'allumage.

• Attendre le refroidissement du moteur avant d'entreposer la tondeuse dans un espace fermé.

• Pour supprimer les risques d'incendie s'assurer que le moteur, le pot d'échappement, le logement de la batterie et du réservoir de carburant ne sont pas encrassés par de l'herbe, des feuilles ou des surplus de graisse.

• Vérifier souvent le bac ou le collecteur pour vous assurer qu'il est propre et qu'il n'est pas endommagé.
• Nous recommandons vivement d'utiliser toujours le même type de bougie d'allumage. L'emploi d'une bougie d'allumage inadaptée peut endommager le piston/vérin.
• Pour des motifs de sécurité, remplacer les parties usées ou endommagées. Utiliser toujours des pièces de rechange d'origine.
• Si le réservoir de carburant doit être vidangé, procéder à cette opération à l'extérieur. plus de sécurité.

DESCRIPTION/CONTENU DE LA LIVRAISON (Illustrations correspondantes à l'annexe A)

1 Manette d'embrayage
2 Dispositif de sécurité
3 Courroie de fixation
4 Vis, ecrou de serrage manche supérieur
5 Guidon inférieur
6 Bouchon de remplissage d'huile
7 Bouchon du réservoir d'essence
8 Bougie
9 Châssis
10 Levier de réglage de hauteur de coupe
11 Ressort du bouchon mulch
12 Bouchon mulch
13 Déflecteur arrière
14 Bac
15 Lanceur
16 Guidon supérieur
17 Bouchon
18 Outil bougie d'allumage
19 Notice d'utilisation
21 Bidon de 5 l

MONTAGE DU BAC

Commencer par monter la structure en acier dans la partie supérieure rigide du sac. Monter ensuite la partie inférieure, enfoncer la baguette en plastique dans le logement prévu à cet effet dans la partie supérieure comme le montre l'annexe B.

MONTAGE DU GUIDON INFERIEUR

Fixer la poignée inférieure au pont d'accrochage avec vis, rondelle et pommeau comme le montre l'annexe C. Introduire l'écrou dans le pommeau pendant le montage.

MONTAGE DU GUIDON SUPERIEUR

Monter les bouchons en plastique (17) comme le montre l'annexe D. Monter ensuite la poignée supérieure avec vis, rondelle, guide de la ficelle de démarrage et pommeau. Se servir des deux courroies fournies pour fixer les câbles de commande à la barre de préhension gauche, comme le montrent la Fig. A et la Fig. D. Placer une courroie juste au-dessus de la poignée pliable centrale et l'autre à 10 cm de la poignée pliable inférieure. Veiller à ce que le câble ne touche pas la roue. Serrer les courroies de façon à tendre les câbles sans les déformer.

INSERTION DU BOUCHON MULCHING

Pour effectuer la coupe de l'herbe avec système mulching (sans recueillir l'herbe), soulever la paroi de division et insérer le bouchon en le fixant avec le ressort comme indiqué dans la figure.

REGLAGE DE COUPE

La hauteur de coupe se règle à l'aide du levier qui est placé près de la roue arrière droite comme le montre la Fig. F.

Déplacer le levier en arrière pour augmenter la hauteur de coupe et en avant pour la diminuer. Les niveaux de coupe possibles sont au nombre de six : 30, 39, 51, 64, 79, 95 mm.

PRE-EQUIPEMENT PROTECTIONS

• Effectuer toujours la tonte avec bac à herbe ou déflecteur installé.
• Arrêter le moteur avant de retirer le bac ou régler la hauteur de coupe

• Lorsque le moteur tourne, ne mettez jamais vos mains ou vos pieds sous le carter ou dans le tunnel d'éjection

• Avant de commencer la coupe de l'herbe, il faut enlever du gazon les éventuels corps étrangers.

• Lors de la mise en marche du moteur l'utilisateur ne doit pas soulever la tondeuse, toutfois si nécessaire, il peut seulement l'incliner de sorte que la lame se trouve du coté opposé a l'utilisateur.

• Quand vous travaillez sans sac à herbe, veillez à ce que le volet du sac de collecte de l'herbe soit en position baissée (Fig. G1).

• Quand vous utilisez la machine, dotez-vous d'un protecteur acoustique adapté.

• L'exposition excessive aux vibrations peut provoquer des lésions vasculaires ou des dommages au système nerveux chez les individus souffrant de troubles circulatoires.

FONCTIONNEMENT

PRÉPARATION DU MOTEUR (Fig.H)

Vérifier le niveau d'huile et de carburant ; en cas de besoin, faire l'appoint à travers le goulot prévu à cet effet comme le montre la Fig. H1. Veiller à utiliser l'huile appropriée et, comme carburant, de l'essence à 95 octanes sans plomb.

Pour plus de renseignements, consulter le manuel d'entretien du fabricant des moteurs.

TENTION : Avant l'utilisation, ajouter de

l'huile au moteur.

DÉMARRAGE DU MOTEUR (Fig.HII)

Après avoir effectué les opérations de mise au point, procéder au démarrage du moteur de la manière suivante:

a) Agir sur la poignée de frein (2) pour permettre le démarrage du moteur, tenir le levier serré contre la poignée en phase de démarrage et lors de l'utilisation de la machine (actionne le frein moteur).
b) Tout en tenant le levier d'arrêt du moteur (2), rejoindre la prise de démarrage du moteur (15) et tirer délicatement sur le cordon de démarrage jusqu'à ce que vous sentiez la résistance causée par la compression. Relâchez lentement le cordon de démarrage et tirez la manette vers vous complètement pour mettre le moteur en marche.

ATTENTION: La lame est entraînée en

tation dès le démarrage du moteur.)

Pendant le fonctionnement, maintenir appuyée la poignée (2). Dès qu'on la relâche, le moteur s'arrête.

TENTION: Vérifiez que le levier

vêt du moteur (2) fonctionne

correctement en la relâchant alors que le moteur est en marche. Le moteur devrait s'arrêter complètement dans les 3 secondes suivantes.

TONTE

Pour tondre le gazon, pousser manuellement la machine ou enclencher l'avancement automatique.

Enclenchement avancement automatique: soulever la poignée d'embrayage (1) et la maintenir appuyée.

ATTENTION: ne procéder à l'enclenchement

e lorsque le moteur est en marche.

Exclusion avancement automatique: relâcher la poignée d'embrayage (1).

TECHNIQUES FONCTIONNELLES DE BASE

Pour obtenir les meilleurs résultats, coupez toujours avec une lame affûtée. Une lame épointée donne une coupe irrégulière ; l'herbe devient alors jaune sur la surface de coupe. Ne coupez jamais plus d'un tiers de la longueur de l'herbe. Cela est valable surtout dans les périodes sèches. Coupez à la hauteur de coupe établie. Vérifiez ensuite le résultat et, le cas échéant, baissez à la hauteur souhaitée. Si l'herbe est encore haute, procédez lentement et repassez

une deuxième fois si nécessaire.

Coupez toujours dans plusieurs directions pour éviter de dessiner des raies dans le gazon.

Si vous voulez que l'appareil broie l'herbe pour l'utiliser comme fertilisant de votre pelouse, utilisez l'accessoire Mulch Plug. Voir la section E pour les instructions.

Utilisez le sac pour ramasser l'herbe et obtenir un résultat propre.

REGULATION DU CABLE D'EMBRAYAG

Si quand vous poussez le levier d'embrayage, la marche d'anticipation automatique ne s'enclenche pas, il est nécessaire de régler le câble de l'embrayage. Pour effectuer des réglages précis, tournez la poignée de réglage (Fig. I) dans le sens antihoraire pour enclencher la première. Pour effectuer des réglages grossiers, enclencher le ressort (Fig. I) dans un des trous successifs du levier.

MAINTENANCE

ATTENTION! Eteindre le moteur et enlever la bougie avant d'effectuer quelque opération d'entretien que ce soit

ATTENTION: L'utilisateur ne doit réaliser les interventions d'entretien et

d'assistance qui sont décrites dans ce manuel opérateur. Des interventions plus complexes doivent être réalisées auprès d'un centre d'assistance agréé.

Inspection générale

• Vérifier que les vis et les boulons sont tous bien serrés.
• Inspecter toujours la tondeuse à gazon et veiller à enlever tous les résidus d'herbe de dessous la plateforme.
• Avant chaque mise en marche, vérifier le niveau d'huile, le pont d'accrochage, les éléments de coupe et le fonctionnement du levier d'arrêt du moteur.

Changer l'huile, remplacer la bougie et nettoyer/remplacer le filtre à air conformément aux indications du tableau d'entretien du manuel d'opérateur du moteur.

Outils de coupe

- Vérifier que le dispositif de coupe n'est pas endommagé ou félé. Un dispositif de coupe endommagé doit toujours être remplacé. Voir section K.

- Vérifier que la coupeuse est toujours bien rectifiée et équilibrée correctement.

Faites remplacer ou affûter les lames auprès d'un centre d'assistance agréé. Faites apprécier au technicien du centre d'assistance si la lame doit être affûtée ou remplacée. Après l'affûtage, faites toujours bien équilibrer les lames.

Niveau d'huile

Placez la tondeuse sur un terrain plat afin de pouvoir contrôler le niveau d'huile. Vérifiez le niveau d'huile avec la tige située sur le bouchon de remplissage.

• Enlevez le bouchon d'huile et nettoyez la tige.
• Remettez en place la tige. Le bouchon du réservoir d'huile doit être vissé à fond pour offrir une situation exacte du niveau d'huile.
• Si le niveau d'huile est bas, faites l'appoint jusqu'à atteindre le niveau supérieur de la tige.

Faire toujours aiguiser la lame par un professionnel compétent. Contactez votre centre d'assistance pour trouver un atelier agréé dans votre région.

Nettoyage

Ne versez jamais de l'eau sur la tondeuse à gazon pour la nettoyage, vous pourriez endommager gravement l'installation électrique. Utiliser une brosse pour retirer les feuilles, la poussière et l'herbe déposées dans la partie supérieure.

S'il est nécessaire de retourner la machine, veillez à ce que le silencieux d'échappement soit tourné vers le bas et à ce qu'il y ait dans le réservoir le moins de carburant possible.

ATTENTION: Vérifiez que le moteur est froid : le carburant pourrait en effet déborder par l'orifice de ventilation du bouchon et sur le pot d'échappement quand vous inclinez l'appareil. Si le pot d'échappement est chaud, le carburant pourrait prendre feu.

LAME

• Pour démonter la lame (23) dévisser le boulon (26).
• Contrôler le support porte-lame (22), la rondelle friction (24), la clavette (21) et les rondelles (25) si elles sont usées ou endommagées doivent être remplacé.

GARANTIE

L'appareil est garanti 3 ans.

La période de garantie prend effet au moment de la première vente - dûment attestée par un ticket de caisse valable.

Notre garantie couvre tous les défauts graves du dispositif attribuables au matériau ou à la fabrication.

En cas de réclamation justifiée nous pourrons, selon notre jugement sans appel, réparer ou remplacer le composant concerné.

L'appareil sous garantie doit également remplir les conditions suivantes :

• Le dispositif doit avoir été utilisé correctement, dans un contexte privé et conformément aux recommandations fournies dans le manuel.
• Aucune tentative de réparation ne doit avoir été effectuée par l'acheteur ou par un tiers autorisé.

Nettoyer sous le châssis ; voir l'illustration à l'annexe J.. Machine à l'arrêt et éteinte :

• Brancher le raccord sur la plateforme au robinet d'alimentation d'eau. Ouvrir le robinet.
• Mettre en marche le moteur (lame en rotation) et le laisser chauffer quelques minutes.

• Une fois le nettoyage terminé, fermer le robinet et détacher le tuyau du raccord de la plateforme.
  Si la partie inférieure de la machine est très sale, se servir d'une baguette en bois ou en plastique pour enlever l'herbe avant de nettoyer à l'eau.

• Pendant le montage s'assurer que le clavette (21) est bien à sa place sur l'arbre-moteur et que le côte tranchant de la lame soit dans le sens de rotation du moteur. La vis de lame (26) doit être bloquée avec une couple de serrage de 5,34 Kgm (52,4 Nm).

La garantie ne couvre pas les éléments soumis à l'usure normale ni les interventions d'entretien et de réglage.

Sont exclues de la garantie les pièces de consommation suivantes:

□ couteau
□ bande
□ câbles
□ cordon de démarrage
□ filtre à air
□ bougie

□ autres éléments requérant un entretien

La présente garantie n'affecte pas les termes de garantie obligatoires entre le vendeur et l'acheteur.

ASSISTANCE GÉNÉRALE

Nous vous félicitons pour avoir choisi un de nos produits. Si malgré l'attention que nous accordons à la qualité, vous constatez un défaut, nous vous invitons à contacter notre centre d'assistance agréé dans votre pays indiqué au verso de ce manuel.

Assurez-vous que vous disposez de toutes les données de l'appareil. Vous les trouverez sur l'étiquette signalétique qui est appliquée sur chaque produit. Le service chargé de l'assistance fixera avec vous les modalités d'intervention. Si une réparation est nécessaire, vous devrez remettre l'appareil au centre agréé.

ÉLIMINATION / ENVIRONNEMENT

Réaliser les activités d'assistance et d'entretien conformément aux instructions contenues dans ce manuel. Cela assurera une durée de vie plus longue à votre moteur et permettra de réduire au minimum les émissions nocives.

Quand la machine est usée, l'éliminer de façon à l'acheminer vers la filière de recyclage. Vidanger l'huile et vider le réservoir à essence conformément aux instructions du manuel d'opérateur du moteur ; porter la machine à un centre de traitement pour son élimination correcte. Ne pas jeter d'huile ou d'essence dans le lavabo.

Les matériaux en plastique et en métal doivent être triés pour leur récupération sélective. Ne pas jeter les résidus d'herbe dans les ordures ménagères, mais les utiliser comme matériau de compostage.

Pour tout renseignement complémentaire, nous vous invitons à vous mettre en contact avec votre centre d'assistance.

DONNÉES TECHNIQUES

Modèle FBM 575 A1
Moteur	B&S575EX
Cylindrée 140 cm	3
Capacité nominale du moteur (Note 1) 2,1 kW
Vitesse moteur 2900 rpm
Bougie Champion QC12YC
Capacité du réservoir de carburant 0,75 l
Capacité du réservoir d'huile 0,44 l
Huile moteur SAE 30/SAE 10W-30
Poids des réservoirs vides 31 kg
Puissance sonore, mesurée (voir note 2) 94 dB(A
Puissance sonore, garantie LWA (voir note 2) 95 dB(A
Niveau de pression sonore à l'oreille de l'opérateur (voir note 3) 86 dB(A
Vibrations (voir note 4) < 2,5 m/s2
Largeur de coupe 460 mm
Hauteur de coupe	6 niveaux (30, 39, 51, 64, 79, 95 mm)
Élément de coupe	lame rotative

Vitesse 4,7 km/h

Note 1: La puissance nominale du moteur correspond à la puissance nette moyenne (au régime indiqué) d'un moteur type en production pour le modèle de moteur mesurée selon la norme SAE J1349/ISO1585.

Les moteurs de fabrication en série pourraient s'écarter de cette valeur. La puissance réelle du moteur installé sur la machine dépendra de la vitesse de fonctionnement, des conditions ambiantes et d'autres valeurs.

Note 2: Les émissions sonores dans l'environnement mesurées comme niveau de puissance sonore (LWA) sont conformes à la directive 2000/14/CE.

Note 3: Le niveau de pression sonore est conforme à la norme EN 836. La valeur enregistrée pour le niveau de pression sonore présente une dispersion statistique typique (écart type) de 1,2 dB(A).

Nota 4: Le niveau de vibration est conforme à la norme EN 836, Annexe G. La valeur enregistrée pour le niveau de vibrations présente une dispersion statistique typique (écart type) de 0,2 m/s².

(applicable pour l'Europe seulement) Version traduite

Par la présente, Aktiebolaget Partner, SE-433 81, Göteborg, Suède, déclare que la tondeuse à gazon Florabest FBM575A1

est conforme aux exigences des DIRECTIVES CE

• 2006/42/CE du 17 mai 2006 : « Directive Machines ».
• 2004/108/CE du 15 décembre 2004: « concernant la compatibilité électromagnétique ».
• 2000/14/CE du 8 mai 2000 : « concernant les émissions sonores dans l'environnement ».

Pour tous renseignements concernant les émissions sonores, consulter le chapitre « Données techniques ».

Les normes suivantes ont été appliquées : EN 836, ISO 11094, EN 55012.

L'organisme notifié N° 0036, TÜV SÜD Product Service GmbH Ridlerstr. 65, 80339 München / Munich - Allemagne a délivré les rapports d'évaluation de la conformité selon l'Annexe VI de la DIRECTIVE CE 2000/14/CE du 8 mai 2000 « concernant les émissions sonores dans l'environnement ».

Type d'émission n° e11*97/68SA*2010/26*1581*01

2012-12-24, Göteborg

Bengt Ahlund, Directeur Développement

(Représentant autorisé d'Aktiebolaget Partner et responsable de la documentation

INDICE
