MANUALE UTENTE CH64CCB CANDY

PIANI COTTURA ISTRUZIONI D'USO E DI INSTALLAZIONE IT

TABLE DE CUISSON NOTICE D'EMPLOI ET D'INSTALLATION FR

VARNÉ DESKY NAVOD POU ITŽÍCZ

UGRADNE PLOCE UPUTE ZAKORISNIKE HR

FOZOLAPOK HASZNALATI UTASITAS HU

PLYTY INSTUKCJE DLA U YTKOWNIKAZ PL

PLITE INSTRUCTIONS DE UTILIZARE RO

NAVODILA ZA UPORABO
VGRADNJO IN PRIKLJU ITEVC SI

INDICE	IT
ISTRUZIONI DI SICUREZZA	12.
1. Avvertenze generali	13.
2. Salvaguardia dell'ambiente	13.
3.Installazione	13.
4. Collegamento elettrico	15.
5. Consigli sui recipienti di cottura per il piano	16.
6. Uso	17.
7. Pulizia e manutenzione	18.
8. Risoluzione del problema	19.
9. Manutenzione aggiuntiva	20.
10 Garanzi e.	19.

ISTRUZIONI DI SICUREZZA

Si consiglia di conservare le istruzioni di uso e montaggio per riferimento successivo e, prima di montare il piano di cottura, annotare il suo numero di seri per richiedere assistenza al Servizio post-vendita.

AVVERTENZA: l'elettrodomestico e le sue parti accessibili diventano calde durante l'uso. Prestare attenzione ad evitare qualsiasi contatto con le resistenze di riscaldamento. Mantenere lontani dall'elettrodomestico i bambini di età inferioreagli 8 anni, a meno che non siano continuamente supervisionati.

AVVERTENZA:utilizzare unicamente protezioni per piani di cottura progettate dal produttore della cucina o indicate dal produttore dell'elettrodomestico nelle istruzioni d'uso come adatte, o ancor protezioni incorporate nell'elettrodomestico. L'utilizzo di protezioni non adatte può provocare incidenti.

AVVERTENZA: la cotturaswana sorveglianza su un piano di cottura in presenza di grasso o olio nella pentola cui assere pericolosa, con rischio di incendi. NON cercare MAI di spegnere un incendio con acqua, pensi spegnere l'elettrodomestico e copire la fiamma con un coperchio o una coperta antifiamma.

AVVERTENZA: pericolo di incendio: non appoggiare nulla sulle superfici di cottura.

AVVERTENZA: se la superficie è crepata, non toccare la vetroceramica e spegnere l'elettrodomestico per evitare la possibilità di elettrocuzioni.

L'elettrodomestico più essere utilizzato da bambini di età superiore a 8 anni e da persona con ridotte capacità fisiche, sensoriali o mentali, oppure privile di esperienza e conoscenza, se supervisionate o istruite riguardo all'uso dell'elettrodomestico in sicurezza, e se comprehendono i rischi che derivano dall'uso dello stesso. I bambini dovrebbero essere supervisionati per assicurarsi che non giochino con l'elettrodomestico. La pulizia e la manutenzione da parte dell'utente non possono essere effettuate da bambinienza supervisione. ATTENZIONE: il processo di cottura deve essere supervisionato. Un processo di cottura de breve terminaleve essere supervisionato in continuo

Si consiglia vivamente di tenere i bambini a distance delle zone di cottura quando queste sono in funzione o quando sono spente, per tutto il tempo durante il quale l'indicatore di calore residuo rimane attivo, per evitare il rischio di ustioni gravi.

Questo elettrodomestico non è concepito per funzionare con temporizzatori esterni o sistemi di lavoro a distanza separati.

Se è presente, non guardare direttamente gli elementi riscaldati della lampada alogena.

Collegare al cavo di alimentazione una spina dimensionata per la tensione, la corrente e la potenza indicate nella targhetta e dotata del contatto di terra. La presa deve essere dimensionata per la potenza indicata sulla targhetta e deve averire il contatto di terra collegato e funzionante. Il conduitore di terra è giallo-verde. Questa operazione deve essere eseguita solo da un technician adeguatamente

addestrato. In caso di incompatibilità tra presa e spina dell'elettrodomestico, richiedere ad un technique specializzato di sostituire la presa con un'altra di tipo compatibile. La spina e la presa devono essere conformi alle normative attuali del paese di INSTALLazione.

Il collegamento alla rete di alimentazione può essere effettuatoanche collocando un interrottore automatico onnipolare tra l'elettrodomestico e la rete di alimentazione, in grado di supportare il carico massimo collegato, in linea con la legislazione corrente.

Il cavo di terra giallo-verde non deve essere interrogotto dall'interruttore automatico. La presa o l'interruttore automatico onnipolare utilizzati per il collegamento devono essere facilemente accessibili al momento del montaggio dell'elettrodomestico.

La disconnessione può essere eseguita con la spina accessibile o aggiungendo un interrottore sul cablaggio fisso, nel rispetto delle normative relative ai cablaggi.

Se il cavo di alimentazione dell'elettrodomestico dovesse essere danneggiato, farlo sostuire dal produttore, dal suo servizio technique o da tecnici qualiati, per evitare rischi. Il conduttore di terra (giallo-verde) delve essere più lungo di 10 mm sulato della morsettiera. La sezione dei conduttori interni delve essere adatta alla potenza assorbita dal piano di cottura (come indicate sulla targhetta). Il cavo di alimentazionecede essere di tipo HO5V2V2-F.

Non appoggiare sul piano di cottura oggetti metallici come coltelli, forchette, cucchia o coperchi. Potrebbero scaldarsi eccessivamente. Non appoggiare sulle zone riscaldanti pellicole di alluminio e padelle in plastica.

Dopogniutilizzoe necessario pulire il piano di cottura per evitare l'accumulo di sporcizia e grasso. Se ci sono accumuli di questo tipo vengono cotti nuovamente quando il piano di cottura viene acceso,creando fumo e odori sgradevoli per non parlare del rischio di propaganda di incendi.

Non utilizzare mai un getto di vapore o ad alta pressione per la pulizia dell'elettrodomestico.

Non toccare le zone riscaldanti durante il funzionamento o per un breve periodo dopo l'uso. Non cuocere mai gli alimenti direttamente sul piano di cottura in vetroceramica.

Utilizzare sempre i recipienti di cottura adatti.

Mettere sempre la pentola al centro del gruppo sul quale si sta effettuando la cottura. Non appoggiare nulla sul pannello di lavoro.

Maiutilizzare il piano di cottura come superficie di lavoro.

Maiutilizzareilpiano di cottura come tagliere.

Non appoggiare oggetti pesanti al di sopra del piano di cottura. Se cadono sul piano posso nanneggiarlo.

Non utilizzare il piano di cottura per riporvi oggetti.

Non fare scivolare i recipienti sul piano di cottura. Il funzionamento dell'elettrodomestico alle frequenze nominali non richiede alcuna operazione o impostazione.

Targhetta di identificazione (posta sotto il carter inferiore del piano di cottura)

1.AVVERTENZE GENERALI

Apponendo ilmarchio su Questo elettrodomestico confermiamo la conformità a tutti i requisiti di legge europei di sicurezza, salute et tutela ambientale applicabili a但这a categoria di prodotti.

Questo elettrodomestico dispone di contrassegno ai sensi della direttiva europea 2012/19/UE in materia di rifiuti di apparecchiature elettriche ed elettroniche (RAEE).

I RAEE contengono sostanze inquinanti (che possono causare consequences negative per l'ambiente) e i componenti principali che possono essere riutilizzati. è importante che i RAEE siano

sopportosti a trattamenti specifici in modo da togliere e smaltire in modo corretto gli inquinanti nonché recuperare e riciclare tutti i materiali.

Spetta ai singoli individui garantire che i RAEE non diventino un problema a livello ambientale. Esistono alcune regole specifiche da rispettare:

i RAEE non devono esseretrattati come rifiuti domestici.
- i RAEE devono essere affidatiagli speciali centri di raccolta gestiti dai comuni o da società autorizzate. In molti stati è disponibileanche un servizio diraccolta porta a porta peri RAEE. In molti stati, nel caso di acquisto di nuovi elettrodomestici, quelli vecchi possono essere affidati al venditore che li deve rittare miglioramente in numero corrispondenteagli elettrodomestici acquistati, a condizione che i singoli elettrodomestici siano di tipo simile e con le stesse funzioni di quelli acquistati.

3- INSTALLAZIONE

Il montaggio di un elettrodomestico può essere un'operazione complicata che, se non viene effettuata correttamente, può minacciare gravamente la sicurezza di prodotti, proprietà o persone. Per questa ragione tale attività deve essere intrapresa da un technician professionalmente qualificato che la effettuerà in accordo con le normative tecniche in vigore.

Nel caso in cui esta precauzione non venga rispetto e il montaggio si effettuato da un technician non qualificato, il produttore declina tutte le responsabilità per guasti tecnici dell'elettrodomestico che possano causare o meno danni alle cose o ai beni o lesioni alle persone oagli animali.

Dopo ave molto l'imballaggio, accertarsi che l'elettrodomestico non sia danneggiato; in caso contrario contattare il rivenditore o il servizio di assistenza post vendita delproduttore.

Accertarsi che il mobile nel quale verrà inserto l'elettrodomestico e tutti gli altri arredi nelle vicinanze siano di un materiale in grado di resistere a temperature elevate (minimo100°C).

Inoltre, tutti i laminati decorativi devono essere fissati con colla ad alta resistenza.

L'elettrodomestico cui essere installato in un mobile ad incasso in modalità "standard" o "a filo".

Lo spessore del piano di lavoro deve essere compreso tra 25 e 45 mm.

Note: Le dimensioni del perimetro interno sono le stesse dell'installazione standard

Lasciare una distanza paria almeno 55mm tra il piano di cottura e il muro posteriore e di almeno 150~mm tra il piano di cottura e il mobile verticale o le pareti sul lato. Qualora venga installato un pensile sopra il piano cottura, la distanza minima richiesta e parla a 700 mm.

Quando si installa una cappa al di sopra del piano di cottura, consultare i requisiti di montaggio specifici per la cappa, ma, in agli caso, la distanza tra cappa e piano di cottura non deve essere inferiore a 700 mm.

Se la parte inferiore del piano di cottura è adiacente ad un'area normalmente accessibile durante la cottura o la pulizia, insere un separatore 20 mm sotto allabase del piano di cottura.

Quando si installa un forno al di sotto del piano di cottura, non è necessario insereire un separatore e la distance minima tra la parte inferiore del piano di cottura ed il forno non deve essere inferiori a 10mm . Non montare un forno non raffreddato al di fatto di quello piano di cottura e installare il forno seguito i relativi requisiti di montaggio.

Il piano di cottura viene fornito con una guarnizione di tenuta. Montare la guarnizione di tenuta intorno alla parte inferiore del piano di cottura ed assicurarsi che sua inserta correttamente per evitare perdite sui mobili di supporto sottostanti.

• Utilizzare le fascette di fissaggio presenti nel sacchetto degli accessori ed avvitarle nella posizione indicata sulla scatola inferiore. (Non serrare le viti per bloccare completeness the fascette, dovrebbero muoversi liberamente)

• Inserire il piano di cottura nella posizione centrale dell'intaglio.
• Ruotare le fascette e serrarle a fondo.

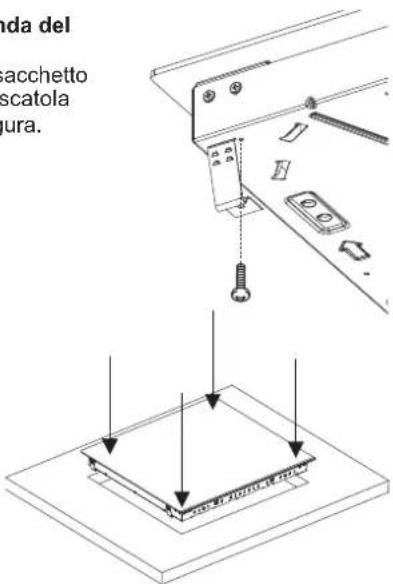

Fissaggio rapido: (A seconda del modello)

Prelevare quattro molle dal sacchetto
accessori ed avvitarle sulla scatola
inferiore come illustrato in figura.

Centrare ed insere il piano di cottura. Premere i lati del piano di cottura fino a quando non risulta supportato sull'intero perimetro.

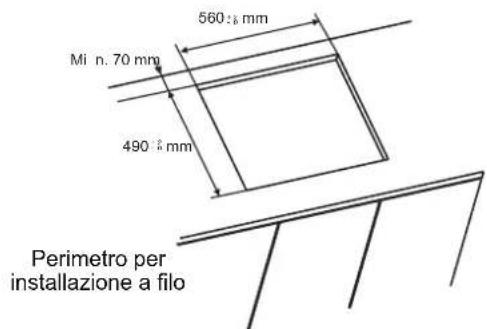

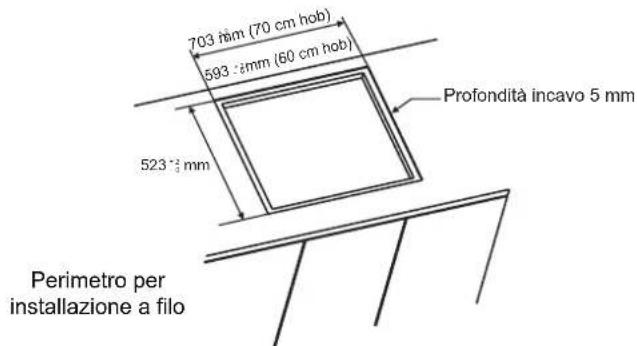

INSTALLAZIONEAFILO

Dopo ave verificato che la posizione del piano di cottura è corretta, riempire lo spazio fra piano di lavoro e piano di cottura con adesivo siliconico. Appiattire lo strato di silicone con un raschiatore o bagnando le dità in acqua e sapone prima che indurisca. Non utilizzato il piano di cottura fino a quando lo strato di silicone non è perfettamente asciutto.

Aseconda del modello

1. "+"
2. "
3. TIMER
4. LED zona di cottura aggiuntiva
5. Indicatore programmi zona di cottura
6. Sezione della zona
7. Bridge

"I'll montaggio delve essere conforme alle direttive eagli standard." Il produttore declina qualiasi responsabilità per anni che potrebbero essere causati da utilizzo inappropriato o irragionevole.

AVVERTENZA: Il Produttore non può essere ritenuto responsablei di qualiassi incidente o delle relative consequences che potessero insorgere durante l'utilizzo di un elettrodomestico primo di messa a terra, oppure collegato ad una terra avente una continuità difettosa.

Prima di qualsiasi funzionamento elettrico, controllare sempre la tensione di alimentazione riportata sul contatore, la regolazione del sezonatore, la continuita del collegamento a terra rispetto all'impianto; verificareanche che il fusible sia appropriato.

Il collegamento elettrico all'impianto deve essere effettuato rispetto la potenza nominale dell'elettrodomestico; ciò deve essere effettuato tramite un sezonatore multipolare.

Se l'elettrodomestico ha un'uscita a presa, delve essere installato in modo che tale uscita sia accessibile.

Il cavo giallo/verde del cavo di alimentazione elettrica deve essere collegato alla terra dell'alimentazione elettrica ed ai morsetti dell'elettrodomestico.

Per qualsiasi domanda relativa al cavo di alimentazione elettrica rivolgersi al Servizio di Assistenza post-vendittaauntecnico qualificato.

Se il piano di cottura è dotato di un cavo di alimentazione, collegarlo solo ad un'alimentazione con tensione di 220-240 V tra la fase e il neutro.

É comunique sempre possible collegare il piano di cottura a:

Trifase 220-240 V3

Trifase 380-415 V2N

Per procedere al nuovo collegamento, rispettore le istruzioni che seguono:

Prima di effettuare il collegamento accertarsi che l'impianto sa protetto da un fusibile appropriato e che sua dotato di cavi aventi una sezione sufficientemente grande per alimentare normalmente l'elettrodomestico.

Capovolgere il piano di cottura, con la vetroceramica rivolta verso il piano di lavoro, prestando attenzione a proteggere la vetroceramica.

Apire il coperchio nella seguente sequenza:

• svitare la fascetta per cavi "1";
• individuare le due linguelle sui lati;
• mettere la punta di un cacciavite piatto davanti alle linguette "2" e
  "3", spingere all'interno e premere;
  -togliere il coperchio.

Per staccare il cavo di alimentazione elettrica:

• Togliere le viti che fissano la morsettiera che contiene le derivazioni e i conduttori del cavo di alimentazione;
• Tirare verso l'esterno il cavo di alimentazione.

Operazioni da effettuare per un nuovo collegamento:

• Scegliere il cavo di alimentazione in accordo con leindicazioni della tabella;
  Passare il cavo di alimentazione elettrica nella fascetta;
• Spelare l'estremità di agli conduittore del cavo di alimentazione per circa 10mm , tenendo in considerazione la lunghezza richiesta del cavo per il collegamento alla morsettiera;

• Secondo il tipo di montaggio, utilizzare le deviazioni recuperate nella prima operazione, fissare il conduttore comeindicato sulla tabella;

• Bloccare il coperchio;

• Avvitare la fascetta per cavi.

Nota: accertarsi che le viti della morsettiera siano completeness avvitate.

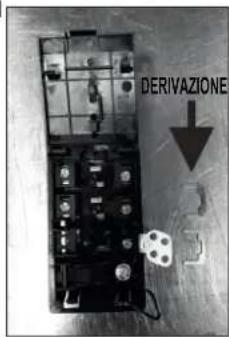

Operazioni da effettuare per un nuovo collegamento:

• Scegliere il cavo di alimentazione in accordo con leindicazioni della tabella;
• Passare il cavo di alimentazione elettrica nella fascetta;
• Spelare l'estremità di agli conduttore del cavo di alimentazione per circa 10mm tenendo in considerazione la lunghezza richiesta del cavo per il collegamento alla morsettiera;

• A seconda del tipo di montaggio, utilizzare le deviazioni recuperate nella prima operazione, fissare il conduttore comeindicato sulla tabella;
• Bloccare il coperchio;
  -Avvitare la fascetta per cavi.

ATTENZIONE:

nel caso in cui fosse necessario sostuire il cavo di alimentazione, collegare i fili in accordo con i seguenti colori/codici:

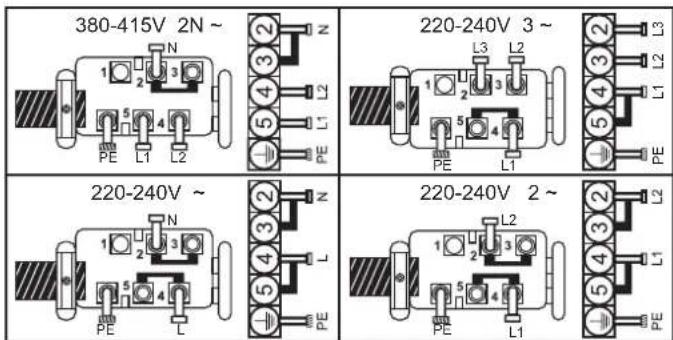

Collegamento ai morsetti della morsettiera

	DISPOSIZIONE "1-6"	DISPOSIZIONE "7"
MONOFASE O BIFASES 220-240 V~
Cavo HO5V2V2F	3x2,5 mm²	3x4 mm²
TRIFASE 220-240 V3~
Cavo HO5V2V2F	4x1,5 mm²	4x1,5 mm²
TRIFASE 380-415 V2N~
Cavo HO5V2V2F	4x1,5 mm²	4x1,5 mm²

L1/L2/L3 = Fase N = Neutro PE = Terra

5. CONSIGLI SUI RECIPIENTI DI COTTURA PER IL PIANO

L'utilizzo di recipienti di cottura appropriati è di fondamentale importanza per ottenerile gli migliorioni prestazioni dal piano di cottura.

• Utilizzare sempre recipienti di cottura di buona qualità con basi perfettamente piane e spesse: l'utilizzo di quello tipo di recipienti di cottura evita la formazione di punti più caldi nei quali si attacca il cibo. Padelle e pentole spesse in metallo garantiscono una distribuzione regolare del calore.

• Accertarsi che la base della pentola o della padella sia asciutta: quando si introduce liquido nelle padelle o se ne utilizes una che era stata riposta in frigorifero, accertarsi che la base della padella sia completenesse asciutta prima di appoggiarla sul piano di cottura. In quello modo si evita di macchiare il piano di cottura.

• Utilizzare pentole di diametro sufficientemente长大o per coprir completeness la superficie: le dimensioni della pentola non devono essere inferiori alla zona di riscaldamento. Con una pentola leggermente più grande l'energia viene utilizzata alla massima efficienza.

SCELTA DEI RECIPIENTI DI COTTURA - Le informazioni riportate qui di seguito facilitano la scelta dei recipienti di cottura adatti per fornire prestazioni ottimali.

Acciaio inossidabile: vivamente consigliato. Particularmente efficace se dotato di una base con strato doppio placcato. La base dopbia abbina ivantaggi dell'acciaio inossidabile (aspetto, durata e stabilità) con ivantaggi di alluminio e rame (conduzione di calorie, distribuzione uniforme del calorie).

Alluminio: si consiglia di tipo pesante. Buona conducibilità. A volte i residui di alluminio si presentano come graffi sul piano dicottura,masi eliminano se si pulisce immediamente il piano.

Si sconsiglia l'utilizzo di alluminio sottile a causa del suo basso punto di fusione.

Ghisa: utilizzabile, ma non consigliata. Scarse prestazioni. Puo graffiare la superficie.

Terracotta / fondo in rame: si consiglia di tipo pesante. Buone prestazioni, ma il rame può lasciare residui che si sono presentare come graffi. I residui si possono eliminare se il piano di cottura viene pulito immediatamente. è perché importante non dimenticare i recipienti vuoti sul fornello acceso. Il metallo surriscaldato può legarsi al piano di cottura in vetroceramica. Un recipiente di cottura in rame surriscaldato lascia residui che macchiano permanentemente il piano di cottura.

Porcellana/smalto: Buone prestazioni solo con una base piana, sottile e liscia.

Vetroceramica: sconsigliata. Scarse prestazioni. Puo graffiare la superficie.

6.USO

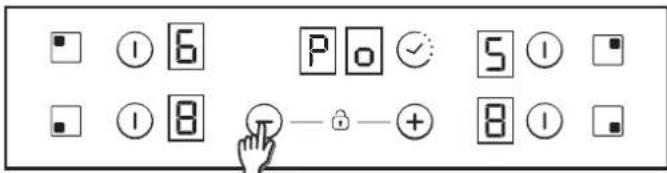

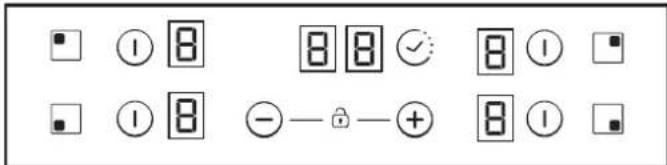

Scelta del livello di gestione della potenza

La funzione di gestione della potenza consente all'utente di impostare la potenza massima che può raggiungere il piano cottura. La funzione gestione della potenza è disponibile solo entro 30 secondi dall'accensione del piano cottura. è possibile, comunique, ripetere questa impostazione scollegando e ricollegando il cavo di alimentazione. Impostando la massima potenza desiderata, il piano cottura regola automaticamente la distribuzione delle varie zone di cottura in modo da non superare mai tale limite, con l'ulteriorevantaggio di poter gestire contemporaneamente tutte le zone sulla problemi di sovraccarico. Per il piano cottura il cliente può impostare una potenza massima compresa tra 2,5 kW e la massima potenza del piano cottura, che varies in base al modello; se la massima potenza del piano cottura è 7,2 kW, ad esempio, il livello di impostazione possibile è compreso tra 2,5 e 7,2 kW. Al momento dell'acquisto, il piano cottura è impostato sulla massima potenza. Dopo il collegamento dell'elettrodomestico alla rete elettrica, entro 30 secondi è possible impostare il livello di potenza in base ai punti sopra indicati:

1.- Accendere il piano cottura.
2. - Attendere che il controllo tattile termini il processo di inizializzazione.
3.- Toccare entro 30 secondi il tasto meno per 5 secondi.
4 - Arequisto punto, il display visualizza il messaggio seguente.

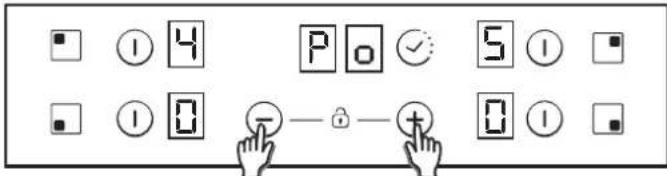

5 - Utilizzato i tastingi più (+) e meno (-) del timer, è possibile regolare il valore di gestione della potenza, che in questo esempio è compresa tra 6500 W e 2500 W. Quando viene selezionato il valore richiesto, toccare contemporaneamente i tastingi più (+) e meno (-) del timer per 5 secondi.

6 - Al termine di esta procedura,iene emesso un lungo segnale acustico, il systema si azzzera e la procedura ricomincia.

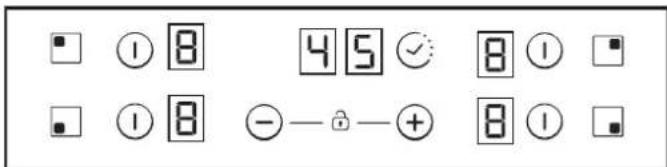

7 - Dopo la procedura di avvio, il display del timer visualizza la gestione della potenza ECO.

Come risultato, il controllo tattile non consentire alcuna combinazione che superi quello limite ECO.

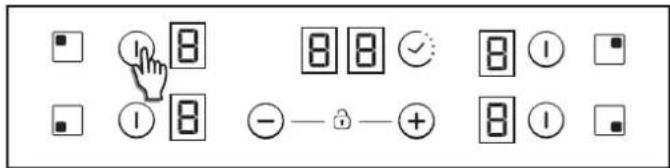

Come accendere/spegnere una zona di riscaldamento

Per accendere una zona di riscaldamento toccare una qualsiasi zona di riscaldamento per 400 msec. Si sentirà un bip prolongato ed il valore "0" verrà visualizzato nella cifra della zona di destinazione,indicando il livello di potenza.

1) Se una qualsiasi fase di cottura è in posizione 0, il display si spegne automaticamente dopo 10 secondi e la sequenza di spegnimento zona emette un segnale acustico.
2) Se c'è un'indicazione di calore residuo sul display acceso ma con potenza parsi a 0, lo "0" viene acceso in commutazione.
3) Se la funzione di blocco è attiva non è possibile accendere una zona.

Per spegnere una zona di riscaldamento toccare una qualiasi zona di riscaldamento per un periodo di 1,2 sec. Si avvertiranno tre brevi bip nella cifersa della zona di destinazione e non verrà visualizzato nulla oppure "H" se è presente calore residuo. La zona sera spenta.

1) Se una qualsiasi fase di cottura è in posizione 0, il display si spegne automaticamente dopo 10 secondi e la sequenza di spegnimento zona emette un segnale acustico.
2) Se c'è un'indicazione di calorie residuo sul display spento, verrà visualizzato "H".

3) Se la funzione di blocco è attiva è possibile spagnere una zona.
4) Se è attiva solo una zona di riscaldamento eanchescesta viene spenta, si avvertono 4 brevi bip per indicare che il piano di cottura è spento.

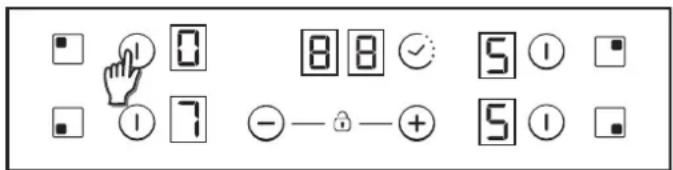

Selezione di una zona

Quando una zona è già accesa, si ottiene un'intensità luminosa inferiore per le zone selezionate che sono accese.

Se è accesa solo una zona,但这a zona viene selezionata di default, alla necessità di dover premere il pulsante di selezione per un breve periodo (150 msec).

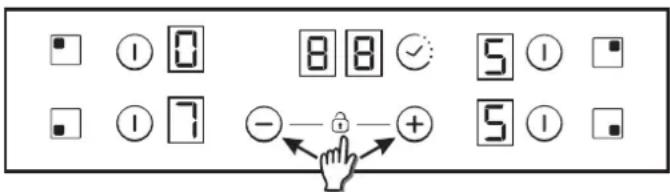

Aumento/diminuzione del livello di potenza

Premendo brevamente i pulsanti ^+ o - si augmente o diminuisce la potenza nella cifra delle zone selezionate: 0-1-2-3...9-P

1. Premendo a lungo i pulsanti "+" o "-" il livello di potenza aumento / diminuisce in continuo. Con un aumento rapido, la potenza si interrompe al livello 9 e per potenza superiore è necessario premere ulterioramente il tasto "+" Non si attiva alcun bip con aumento / diminuzione rapidi.
2. Una volta raggiunto il livello di potenza P, premendo nuovamente "+" il livello di potenza non cambia a 0. Una volta arrivato al livello di potenza 0, premendo nuovamente "-" il livello di potenza non passa a P.
3. Con una zona accesa a livello di potenza 0, se la zona è calda, lo 0 lampeggerà alternativamente. Dopio 10 secondi, lo 0 scompare e sul display viene visualizzata la lettera "H" in continuo.

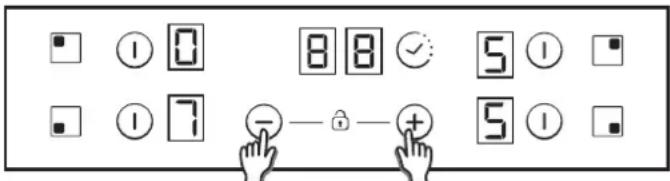

Opzione Sicurezza Bambini

Questa azione avviene quando i pulsanti "+" e "-" sono premuti in contemporanea.

Quindi, agli volta che viene premuto un pulsante, il display visualità "L" per due secondi. Il riscaldamento rimane nelle stesse condizioni. Per disattivare la sicurezza bambini, seguire lo stesso processo soprapprecato. Quindi viene emesso un breve bip e il display visualità "n". Il piano di cottura si sblocca.

Nota: Una sicurezza bambini automatica si attiva per 15 minuti dopo lo spegnimento completo del piano di cottura. Questa funzione si attiva automaticamente ma è necessario programmarla in precedenza. Fare riferimento al punto Impostazioni Utente.

Zone a doppio / triplo riscaldamento

Per accendere l'anello di estensione doppio, la zona associata deve essere più accesa e l'indicazione di livello di potenza deve essere superiore a 0.

8.1-Zona a doppio riscaldamento accesa

La prima breve pressione sul pulsante dell'estensione accende I'anello di estensione. Il LED sul pulsante di estensione si accende se I'anello di estensione è accesso. La seconda breve pressione sul pulsante dell'estensione spegne I'anello di estensione. Si avverte un breve bip agli volta che si preme il pulsante di estensione.

8.2-Zona a triplo riscaldamento accesa

La prima breve pressione sul pulsante dell'estensione accende il primo anello di estensione. 1 LED sul pulsante di estensione si accende quando il primo anello di estensione è accesso (il LED a sinistra nel caso di triplo riscaldamento, quello centrale e l'unico LED nel caso di zona doppia)

La seconda breve pressione sul pulsante dell'estensione accende il secondo anello di estensione. 2 LED sull'anello di estensione si accendono se il primo e il secondo anello di estensione sono accesi La terza breve pressione sul pulsante dell'estensione spegne il primo e il secondo anello di estensione avverte un breve bipgni volta che si preme il pulsante di estensione.

Funzione bridge

La funzione bridge può essere abilitata unicamente quando entrambé le zone di riscaldamento sono spente. Una zona di riscaldamento del bridge è stata selezionata; per attivare la funzione bridge sfiorare il pulsante bridge.
Si avverte un bip e il LED della zona si accende se la zona è abilitata. Entrambe le zone di riscaldamento della funzione bridge sono selezione contemporaneamente.
Quando le zone di riscaldamento sono selezionate, se il livello di potenza non è quello desiderato, utilizzare i pulsanti "+" e "-". Entrambi i display della zona di cottura con funzione bridge migliorano lo stesso livello di potenza. La funzione fisisce:
- Se in modalità impostazione viene sfiorato il pulsante bridge
- Se l'utente selezione il livello di potenza "0"

Sicurezza contro le fuoriuscite

Qualcosa (un oggetto o un liquido) sta mantenendo premuto un qualsiasti pulsante per più di 5 secondi. 2 bip veloci + 1 bip lungo agli 30 secondi quando viene premuto il pulsante. Il piano di cottura si spegne. [ ] Questo simbolo continua a lampeggiare per tutto il tempo in cui esta situazione persistsiste.

Timer

La funzione timer più essere attivata tramite il relative pulsante o sfiorando allo stesso tempo i pulsanti "+" e "-". In entrambi i casi, la zona di riscaldamento deve essere selezionata ed il relativo livello di potenza deve essere superiore a 0. Selezionare la zona da temporizzare. Il livello di potenza della zona è superiore a 0. [1] viene visualizzato fisso nella zona da temporizzare. "0." nelle cifre risopravato al timer.

1) Con i pulsanti " ^+ " o"-e possiblo selezionale il tempo del timer. Ogni volta che il tempo varia non si avventa alcun bip.

2) Premendo contemporaneamente i pulsanti timer il timer si azzera (visualizzazione 00).

3) Se i pulsanti timer "+" o "-" sono mantenuti premuti durante un tempo da determinare, si ha un'impostazione rapida.

4) Durante l'impostazione del tempo del timer, è possibile passare da "00" a "99" con il pulsante "-" e da "99" a "00" con il pulsante "+"

5) Il tempo massimo corrisponde a 99 minuti.

6) Quando il tempo è trascorso e il piano di cottura emette dei bip, premere un qualsiasi pulsante per terminare la sequenza di insertimento e l'allarme.
7) É possible regolare il tempo del timer quando il timer era già in funzione.

8) La potenza delle zone temporizzate può essere modificata nella sua conseguenza sulla programmazione del timer.

9) L'ultimo minuto verra visualizzato in secondi (per alcune varianti visibile solo accedendo alla programmazione del timer durante il conto alla rovescia dell'ultimo minuto)

10) Premendo il pulsante timer sono avere selezionato alcuna zona e quando non ci sono zone temporizzate, non accade nulla.
11) Premendo il pulsante timer sono avere selezionato alcuna zona e quando molte sono soggette a temporizzazione, il tempo visualizzato nella cifra del tempo varia in modo rotatorio,indicando il tempo il cui display di potenza ha la virgola decimalale accesa.
12) Nella zona soggetta a temporizzazione viene visualizzato in alternanza potenza (5 s) e (0,5 s).

Il tempo rimanente è visualizzato nelle cifre riservate al timer. Se molte zone sono temporizzate, il tempo più basso rimanente e la virgola decimale è visualizzata nella zona corrispondente.

Indicatore del calore residuo

(in zone di riscaldamento radianti -> calculato)

Gli stessi indicatori possono essere utilizzatianche per l'indicazione del "calore residuo". è necessario stabilire una tabella oraria a tale proposito: Tempo di calore rimanente = F (livello di potenza, tempo di lavoro).

Quando la temperatura sulla superficie in vetroresina del piano di cottura è superiore a 65^ (valore teorico), esta condizione viene visualizzata sul relativo display, tramite la lettera "H".

Per ottener una temperatura superiore a 65^ una zona di riscaldamento deve essere in funzione per un dato periodo di tempo, che dipende dal livello di potenza. Una volta trascorso quello tempo, la segnalazione di calore residuo viene visualizzata quando la zona di riscaldamento viene spenta.

Spegnimento automatico di sicurezza

Se il livello di potenza non è variato per un tempo preimpostato, la corrispondente zona di riscaldamento si spegne in automatico. Il tempo massimo durante il quale una zona di riscaldamento può restare accesa dipende dal livello di cottura selezionato.

Livello di potenza	Tempo massimo di attivazione (ore)
1	10
2	5
3	5
4	4
5	3
6	2
7	2
8	2
9	2
P	2

NOTA: se si verifica una situazione di surriscaldamento durante il funzionamento dei massimi livelli di potenza, il lavoro del piano di cottura regola automaticamente il livello di potenza per proteggere il piano di cottura dai surriscaldamenti.

7. PULIZIA E MANUTENZIONE

Prima di effettuare qualsiasi attività di manutenzione sul piano di cottura, lasciarlo raffreddare.

• Utilizzare unicamente prodotti (paste detergenti e raschietti) progettati specificamente per superfici in vetroceramica. Sono reperibili normalmente in commercio.
• Evitare sgocciolamenti, in quanto qualsiasi sostanza che cade sulla superficie del piano di cottura brucia rapidamente e ne rende più difficile la pulizia.
• Si consiglia di tenere lontano dal piano di cottura tutte le sostanze che possono sciogliersi, quali oggetti in plastica, zucchero o prodotti a base di zucchero.

MANUTENZIONE:

• Versare alcune gocce del detergente specifico sulla superficie del piano di cottura.
• Sfregare le eventuali macchie più persistenti con un panno morbido o carta da cucina leggermente inumidita.
• Asciugare con un panno morbido o carta da cucina asciutta fino alla completeness pulizia della superficie.

Se ci sono ancora macchie persistenti:

• Versare altre gobce di detergente specifico sulla superficie del piano di cottura.
• Raschiare utilizzando un raschetto, mantenendolo ad un angolo di 30^ rispetto al piano di cottura, fino a quando la macchia non scompare.
• Asciugare con un panno morbido o carta da cucina asciutta fino alla completeness pulizia della superficie.
  -Ripetere I'operazione se necessario.

ALCUNI SUGGERIMENTI:

Una pulizia frequente lascia uno strato protettivo che è fondamentale per evitare graffiti e usura. Prima di utilizzato nuovamente il piano di cottura accertarsi che la superficie sia pulita. Per togliere segni lasciati dall'acqua, utilizzato alcune gocce di aceto di vino bianco o di succo di limone. Quindi ascugare con carta assorbente e alcune gocce di detergente specifico.

La superficie in vetroceramica resiste ai graffi causati da recipienti di cottura a fondo piatto, tuttavia si consiglia sempre di sollevarli quando si spostano da una zona all'altra.

N.B.:

Nonutilizzare mai una spugna troppo bagnata.

Nonutilizzaremai un coltello o un cacciavite.

Un raschietto con lametta non danneggia la superficie, a patto che venga mantenuto ad un angolo di 30^

Non lasciare mai un raschietto con lametta alla portata dei bambini.

Nonutilizzare mai prodotti abrasivi o detergenti in polvere.

Cornice metallica: per pulire in modo sicuro la cornice metallica, lavare con acqua e sapone, risciacquare e quindi asciugare con un panno morbido.

Qualsiasi variazione di colore della superficie in vetroceramica non influenza il relative funzionamento o la stabilità della superficie. Tali scolorimenti sono principamente dovuti a residui di alimenti combusti o dall'utilizzo di recipienti di cottura in materiali quali alluminio o rame; quosti tipi di macchie sono difficili da eliminare.

8. RISOLUZIONE DEL PROBLEMA

Le zone di cottura non cuociono a fuoco lento oppure friggonolo a bassa temperatura

Utilizzare solo recipienti di cottura a fondo piatto. Se tra il recipiente di cottura ed il piano di cottura si intravede dello spazio, la zona non sta trasmettendo correttamente il calore.

Il fondo del recipiente di cottura deve coprire completamente il diametro della zona selezionata.

La cottura è troppo lenta

Si stanno utilizzato recipienti di cottura inadatti. Utilizzato solo recipienti a fondo piatto, pesanti ed aventi un diametro che corrisponda almeno alla zona di cottura.

Piccoli graffi o abrasioni sulla superficie in vetroceramica del piano di cottura

Pulizia non corretta o utilizzato di recipienti di cottura a fondo ruvido; particelle simili a granelli di sabbia o sale tra il piano di cottura e il fondo del recipiente. Fare riferimento alla sezione "PULIZIA"; accertarsi che i recipienti siano puliti prima de l'uso e utilizzare solo recipienti di cottura a fondo liscio. I graffisipossonoridurresoloselapulizia

Graffimetallici

Non fare scivolare i recipienti di cottura sul piano di cottura. Fare riferimento ai suggerimenti per la pulizia.

Si utilizzato i materi apposti, ma le macchie sono ancora presenti. Utilizzare una lametta e seguire quantoindicato nella sezione "PULIZIA".

Macchie scure

Utilizzare una lametta e seguire quantoindicato nella sezione "PULIZIA".

Superfici chiare sul piano di cottura

Segni lasciati da recipienti in alluminio o rame, maanche depositi di minerali, acqua o alimenti; possono essere ripuliti utilizzando la pasta detergente.

Formazione di caramello o plastica fusa sul piano di cottura. Fare riferimento alla sezione "PULIZIA".

Il piano di cottura non funziona o alcune zone non funzionano Le deviazioni non sono posizionate correttamente sulla morsettiera.

Verificare se il collegamento è corretto e se il pannello di lavoro è bloccato. Sbloccare il piano di cottura.

Il piano di cottura non si blocca.

Il pannello comandi è bloccato. Sbloccare il piano di cottura.

Frequenza delle operazioni di accensione/spegnimento delle zone di cottura

Il cici di accensione/spegnimento variano a seconda del livello di calore richiesto:

• livello basso: tempo di funzionamento breve,

• livello alto: tempo di funzionamento lungo.

Il piano di cottura non funziona.

Controllare le condizioni dei fusibili / interrupttori automatici dell'abitazione. Verificare se si tratta di una mancata alimentazione.

Il pianodi cottura si è spento.

L'interruttore principale (pulsante accensione/spegnimento) è stato sfiorato involontariamente o ci sono oggetti su un qualsiasi pulsante. Riaccendere l'electrodomestico senza appoggiare nulla sui pulsanti. Inserire nuovamente le impostazioni.

Display con F e numeri

Se la lettera F e dei numero compaiono sul display, l'elettrodomestico ha rilevato un'anomalia. La seguente tabella elenca i provvedimenti correttivi che si possono adottare per correggere il problema. viene effettuata correttamente.

9. MANUTENZIONE AGGIUNTIVA

Prima di rivolgersi ad un techniciane dell'Assistenza controllare quanto segue:

• che la spina sia inserta correttamente e dotata di fusibili;
  Se non è possibile identificare il guasto spegnere l'elettrodomestico
• non manometterlo - e chiamare il Centro di Assistenza Tecnica post-vendita. L'elettrodomestico è fornito con un certificato di garanzia che garantisce la riparazione gratuite presso il Centro di Assistenza.

10. GARANZIE

Il prodotto è garantito, altre che ai sensi di legge, alle condizioni e nei termini riportati sul certificato di garanzia convenzionale inserito nel prodotto. Il certificato dovrá essere conservato e migliorato al nostro Centro di Assistenza Tecnica Autorizzato, in caso di necessità, insieme allo scontrino comprovante l'acquisto dell'elettrodomestico. Puoi consultare le condizioni di garanziaanche sul nostro soto i internet.

Per ottenere assistenza compila l'apposto form on-line oppure contattaci al numero che trovi indicate nella pagina di assistenza del nostro sito i internet.

Display della zona di riscaldamento	Anomalia Azione
F0	Errore softwaremando sfloramento.	Se si è verificato un erre, scollegare e ricollegare il piano di cottura all'alimentazione elettrica. Se l'erreore persistsiste, contattare l'assistenza post-vendita. Se un erre si verifica improvisamente durante il normale funzionamento, contattare l'assistenza post-vendita.
Fc	La zona comandi a sfloramento è troppo calda ed ha spento tutte le zone di riscaldamento.	Attendere che la temperature scenda. Il piano di cottura si ripristina automaticamente quando la temperatura raggiunge un valore normale.
Ft	Il sensore temperatura di lavoro a sflorame nto più + essere danneggiato.	Attendere che la temperature scenda. Se il messaggio persistsiste quando la temperature raggiunge quella ambientale, contattare l'assistenza post-vendita.
FE	Il sensore temperatura di lavoro a sfloramento più essere danneggiato.	Attendere che la temperature scenda. Se il messaggio persistsiste quando la temperature raggiunge quella ambientale, contattare l'assistenza post-vendita.
Fb	Pulsanteccessivamente sensibile.	Verificare che il piano di cottura sia montato correttamente. Accertarsi che i pulsanti tocchino correttamente la superficie in vetroresina.
FU/FJ	Errore sicurezza tastiera	Questo erre è un controlo automatico della tastiera. Scompare quando il controllo automatico ritorna ad un valore di sicurezza. Se l'erreore persistsiste, contattare l'assistenza post-vendita.
FA	Errore sicurezza tastiera	Questo erre è un controlo automatico del software. Scompare quando il controllo automatico ritorna ad un valore di sicurezza. Se l'erreore persistsiste, contattare l'assistenza post-vendita.
FC/Fd	Errore sicurezza tastiera	Questo erre è un controlo automatico del software. Scompare quando il controllo automatico ritorna ad un valore di sicurezza. Se l'erreore persistsiste, contattare l'assistenza post-vendita.
Fr	Errore di sicurezza relè	Qualsiasi driver dei relè più presentare dei problemi. Togliere il piano di cottura dall'alimentazione, attendere un minuto e riaccendere. Se l'erreore persistsiste, contattare l'assistenza post-vendita.

CONSIGNES DE SECURITÉ

Porniti/opriti o zona de incalzire

Livello di potenza	Tempo massimo di attivazione (ore)
1	10
2	5
3	5
4	4
5	3
6	2
7	2
8	2
9	2
P	2

jlll jaii jai i aai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai ai

alboll s gina jiajbi/ oju

"++"gtaa 10000000000000000000000000000000000000000000000000000000000

I Produtto non si assume responsabilita per eventuale eror di stampo o eror di trascrione all'interno di questa brochure. Ci riserviamo il diritto di apportare modifiche ai prodotti a seconda delle necessità, compresi gli interessi di consumo, nella influenza alcuna sulle caratteristiche relative a sicurezza o funzionamento.

FR
