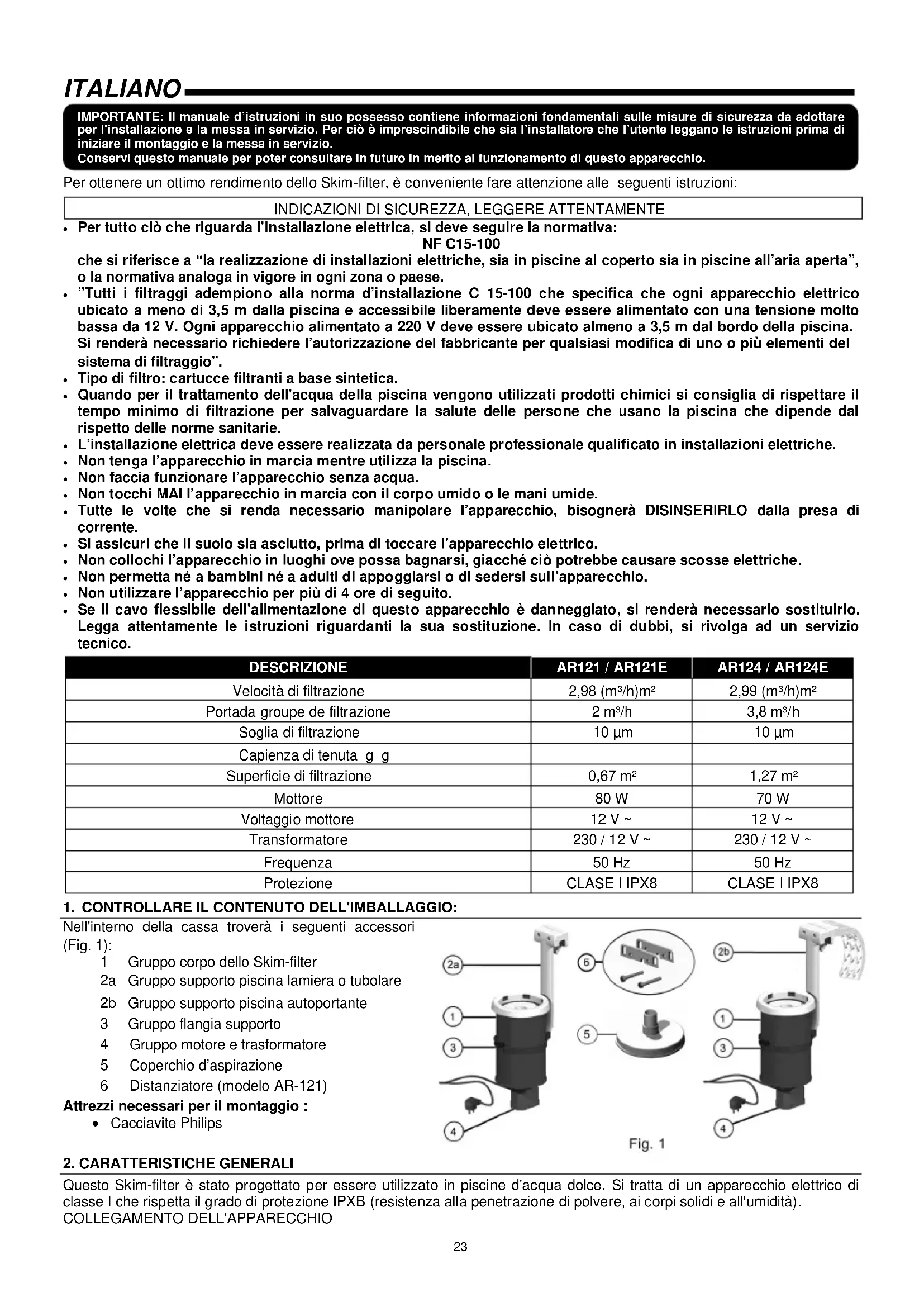

MANUALE UTENTE AR121E GRE

FILTRAZIONE A BASSA TENSIONE

MANUALE DI INSTALAZIONE E MANUTENZIONE

INDICAZIONI DI SICUREZZA, LEGGERE ATTENTAMENTE

• Per tutto ciò che riguarda l’installazione elettrica, si deve seguire la normativa: NF C15-100 che si riferisce a “la realizzazione di installazioni elettriche, sia in piscine al coperto sia in piscine all’aria aperta”, o la normativa analoga in vigore in ogni zona o paese.

• ”Tutti i filtraggi adempiono alla norma d’installazione C 15-100 che specifica che ogni apparecchio elettrico ubicato a meno di 3,5 m dalla piscina e accessibile liberamente deve essere alimentato con una tensione molto bassa da 12 V. Ogni apparecchio alimentato a 220 V deve essere ubicato almeno a 3,5 m dal bordo della piscina. Si renderà necessario richiedere l’autorizzazione del fabbricante per qualsiasi modifica di uno o più elementi del sistema di filtraggio”.

• Tipo di filtro: cartucce filtranti a base sintetica.

• Quando per il trattamento dell'acqua della piscina vengono utilizzati prodotti chimici si consiglia di rispettare il tempo minimo di filtrazione per salvaguardare la salute delle persone che usano la piscina che dipende dal rispetto delle norme sanitarie.

• L’installazione elettrica deve essere realizzata da personale professionale qualificato in installazioni elettriche.

• Non tenga l’apparecchio in marcia mentre utilizza la piscina.

• Non faccia funzionare l’apparecchio senza acqua.

• Non tocchi MAI l’apparecchio in marcia con il corpo umido o le mani umide.

• Tutte le volte che si renda necessario manipolare l’apparecchio, bisognerà DISINSERIRLO dalla presa di corrente.

• Si assicuri che il suolo sia asciutto, prima di toccare l’apparecchio elettrico.

• Non collochi l’apparecchio in luoghi ove possa bagnarsi, giacché ciò potrebbe causare scosse elettriche.

• Non permetta né a bambini né a adulti di appoggiarsi o di sedersi sull’apparecchio.

• Non utilizzare l’apparecchio per più di 4 ore di seguito.

• Se il cavo flessibile dell’alimentazione di questo apparecchio è danneggiato, si renderà necessario sostituirlo. Legga attentamente le istruzioni riguardanti la sua sostituzione. In caso di dubbi, si rivolga ad un servizio tecnico. DESCRIZIONE AR121 / AR121E AR124 / AR124E Velocità di filtrazione 2,98 (m³/h)m² 2,99 (m³/h)m² Portada groupe de filtrazione 2 m³/h 3,8 m³/h Soglia di filtrazione 10 µm 10 µm Capienza di tenuta g g Superficie di filtrazione 0,67 m² 1,27 m² Mottore 80 W 70 W Voltaggio mottore 12 V ~ 12 V ~ Transformatore 230 / 12 V ~ 230 / 12 V ~ Frequenza 50 Hz 50 Hz Protezione CLASE I IPX8 CLASE I IPX8

1. CONTROLLARE IL CONTENUTO DELL'IMBALLAGGIO:

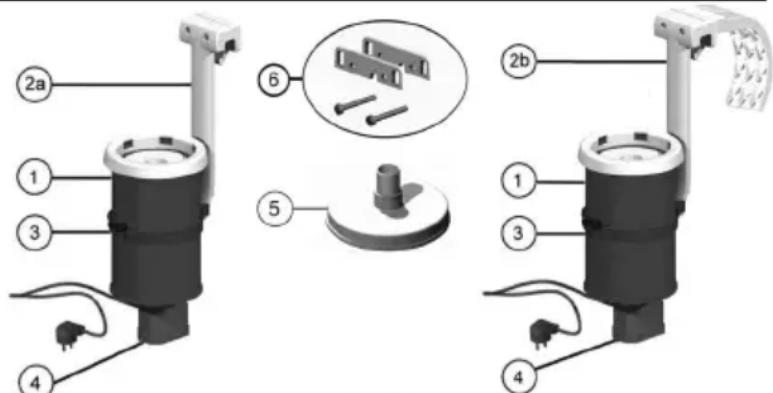

Nell'interno della cassa troverà i seguenti accessori (Fig. 1): 1 Gruppo corpo dello Skim-filter 2a Gruppo supporto piscina lamiera o tubolare 2b Gruppo supporto piscina autoportante 3 Gruppo flangia supporto 4 Gruppo motore e trasformatore 5 Coperchio d’aspirazione 6 Distanziatore (modelo AR-121) Attrezzi necessari per il montaggio :

Questo Skim-filter è stato progettato per essere utilizzato in piscine d'acqua dolce. Si tratta di un apparecchio elettrico di classe I che rispetta il grado di protezione IPXB (resistenza alla penetrazione di polvere, ai corpi solidi e all'umidità). COLLEGAMENTO DELL'APPARECCHIO24 Collegare il trasformatore ad una fonte di corrente alternata di 230V 50 Hz, che disponga di un interruttore onnipolare, per lasciare senza tensione l'apparecchio quando non debba essere utilizzato e, un differenziale di 30 mA per la protezione dalle scariche. Il fabbricante rifiuta qualsiasi responsabilità per il montaggio, l'installazione o la messa in funzione di componenti elettrici che siano stati manipolati o introdotti al di fuori dei suoi stabilimenti.

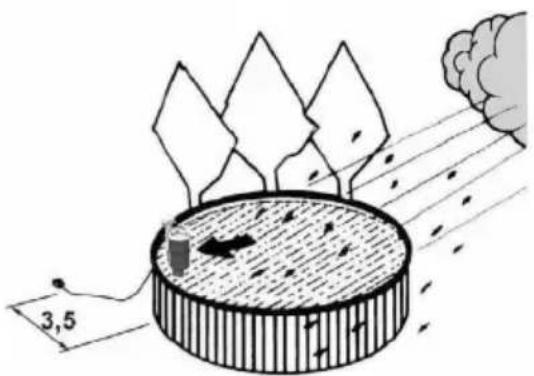

Data la sua facilità d’installazione, questo apparecchio può essere montato da UNA PERSONA ADULTA e in un periodo di tempo di circa mezz’ora, con la precauzione in ogni caso di rispettare in maniera corretta le istruzioni che vengono riportate in questo manuale. Collocare lo Skim-filter a favore dei venti dominanti, in modo che questi aiutino a portare la sporcizia che rimane sulla superficie della piscina verso il filtro. Il trasformatore deve essere situato come minimo a 3,5 m dal bordo della piscina (Fig. 2).

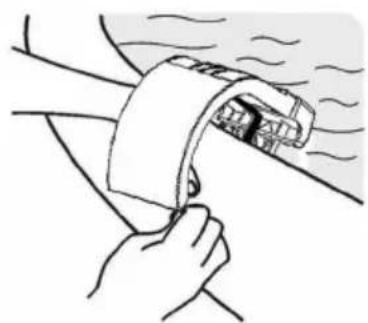

COLLOCAZIONE DEL SUPPORTO PER PISCINA DI LAMIERA O TUBOLARE Inserire il braccio supporto nella sede della flangia supporto dello Skim-filter (Fig.3). Passare il cavo di alimentazione attraverso le sedi situate all’interno del braccio supporto dello Skim-filter, assicurandosi che sia ben fissato. Situare il gruppo Skim-filter ed il gruppo supporto in plastica sul bordo della piscina (Fig. 4). Collocare i due dadi nelle apposite sedi della pinza chiudi supporto. Passare le due viti dall’interno della piscina ed avvitarle con forza. Equilibrare l’apparecchio in modo che rimanga in posizione verticale Attenzione: si può aumentare la distanza della pinza di chiusura per mezzo dei due distanziatori che vengono forniti in una busta (nr. 6) con due viti, queste viti sono più lunghe di quelle che vengono fornite già montate, allo scopo di poter avvitare la pinza di chiusura con i distanziatori.

COLLOCAZIONE DEL SUPPORTO PER

PISCINA AUTOPORTANTE Inserire l’asta per piscine autoportanti nella sede della flangia supporto dello Skim-filter (Fig. 3). Assicurare l’asta con i suoi due gruppi di fissaggio. Situare il gruppo Skim-filter e l’asta supporto sul bordo della piscina (Fig. 4). Equilibrare l’apparecchio in modo che rimanga in posizione verticale

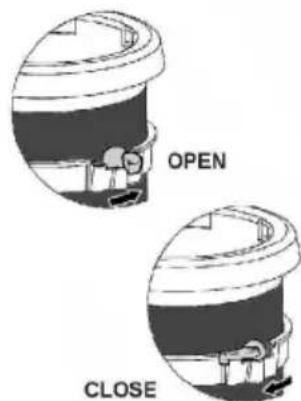

DELLO SKIM-FILTER Per il buon funzionamento dell'apparecchio, è imprescindibile un corretto livellamento dello stesso. Per fare ciò, girare la leva del insieme flangia e tenuta fino alla posizione aperto (Fig. 6) e far slittare lo Skim-filter finché il galleggiante (nº 3) rimanga sospeso nell’acqua e circa a metà della sua corsa (Fig. 5). Una volta posizionato, fissarlo girando la leva dell’insieme flangia e tenuta fino alla posizione chiuso (Fig. 6).25 FILTRAZIONE Lo Skim-filter è progettato per aspirare e trattenere le impurità che si trovano sospese nell'acqua della piscina. Dopo un trattamento iniziale di filtrazione (fino a che l'acqua della piscina sia pulita), si dovrà fare ricircolare nuovamente una volta al giorno, tutto il volume della piscina. L'elemento che realizza la pulizia dell'acqua è la cartuccia filtrante (nº 3) che si trova all'interno dello Skim-filter. Questa è composta da una tela con un passo molto fine che trattiene la sporcizia. In funzione della sporcizia, delle ore di filtrazione e del volume della piscina, la cartuccia filtrante deve essere pulita con maggiore o minore assiduità. Quando si osserva che la quantità d’acqua rinviata alla piscina diminuisce, si procederà alla pulizia della cartuccia filtrante. Le necessità di filtraggio sono date dal volume in m

di acqua della sua piscina in relazione con i m

Volume piscina in m /h di portata dell’apparecchio in funzione del modello AR-121 o AR-124. Bisogna lasciare almeno 2 ore di riposo al motore, tra intervalli di funzionamento. = ore necessarie

Nel trattamento iniziale di filtraggio si devono rispettare i periodi di riposo indicati. Si consiglia di aumentare il tempo di filtraggio quanto maggiore sia la temperatura dell’acqua della sua piscina. IL PRODOTTO CHIMICO NON DEVE ESSERE INSERITO NEL CESTO ATTRAVERSO LE SPUGNE O LA CARTUCCIA, IN NESSUN CASO, GIACCHÉ CIÒ POTREBBE CAUSARE DANNI AI MATERIALI DELL’APPARECCHIO E NE LIMITEREBBE L’EFFICACIA. NON BISOGNA UTILIZZARE FLOCCULANTE!

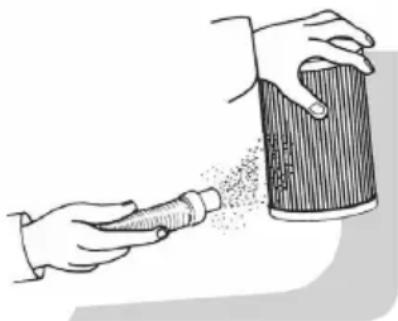

Disinserire l'apparecchio dalla presa di corrente ed estrarlo dalla piscina. Tirare con forza il galleggiante (nº 5) per estrarlo dal tubo e svitare la cartuccia (nº 1) dal suo interno. Collochi la cartuccia sotto ungetto d'acqua a bassa pressione fino ad osservare che iI filtro sia pulito (Fig. 5). Prima d'introdurre la cartuccia (nº 3) dentro l'apparato, lavare con iI getto d'acqua l'interno del suo alloggio (Fig. 7). Una volta pulita, avvitare la cartuccia sino in fondo (Fig. 8). Quando è montato introdurlo di nuovo nella piscina. Dopo vari cicli di lavaggio, può essere necessario il cambio della cartuccia filtrante; in questo caso, si metta in contatto con il fabbricante della piscina al numero di telefono e gli orari indicati nelle istruzioni della piscina. USO:

• È indispensabile verificare che gli orifizi di aspirazione non siano otturati.

• Si consiglia di interrompere il filtraggio durante le operazioni di manutenzione del sistema di filtraggio.

• Controllare regolarmente il livello di carico del filtro.

• Impedire l'accesso alla piscina in caso di danni al sistema (o ai sistemi) di filtraggio.

6. PULIZIA DEL FONDO DELLA PISCINA

Per la pulizia del fondo della piscina, si può utilizzare l’apparecchio stesso, con l’accessorio puliscifondo AR-2062. Si rivolga al suo negozio di fiducia o al servizio post-vendita del fabbricante della piscina, per avere informazioni sull’acquisto. Utilizzi sempre ricambi originali. Una lunghezza del manicotto superiore a quella necessaria per arrivare a tutti i punti della piscina riduce l’effettività. Ritagli il tratto di manicotto che avanzi. CONNESSIONE DEL PULISCIFONDO ALL’APPARECCHIO: Togliere il galleggiante dello skimfilter, mettere nella parte superiore dello skimfilter l’accessorio coperchio aspirazione (nº12) con la presa verso l’alto e immergere lo skimmer all’interno della piscina sufficientemente affinché il coperchio aspirazione non prenda aria. In seguito, purgare il manicotto nella forma descritta a seguito: introdurre lentamente all’interno della piscina il puliscifondo con la pertica e il manicotto connesso, in senso verticale, lasciando che si riempia d’acqua, mantenendo il resto del manicotto fuori dall’acqua. Introduca il manicotto nell’acqua lentamente per tratti mentre allo stesso tempo si riempie completamente d’acqua, fino alla fine, quando tutto il manicotto dovrà essere pieno d’acqua. Se il manicotto non è totalmente purgato, il puliscifondo non aspirerà e si potrebbe danneggiare l’apparecchio facendolo lavorare a vuoto. Facendo attenzione che non vi entri acqua, connetterlo alla presa del coperchio aspirazione. L’unione del manicotto e il coperchio deve essere sempre sommersa per evitare l’eventuale entrata d’aria. Mettere in marcia l’apparecchio e procedere alla pulizia del fondo della piscina.26

7. COMPONENTI ELETTRICI

Per garantire la sicurezza elettrica, l’apparecchio è dotato di un gruppo elettrico protetto contro l’entrata di acqua, e in caso di deterioramento del cavo o di uno dei suoi componenti si renderà necessario cambiare tutto il gruppo elettrico. Non bisogna in alcun caso manipolare alcun componente del suddetto gruppo elettrico, giacché in questo caso si annullerebbe la sicurezza del apparecchio.

SOSTITUZIONE DEL GRUPPO ELETTRICO

In caso de deterioramento del cavo o di uno dei componenti del gruppo elettrico, si renderà necessario procedere nella forma descritta a seguito.

• Sconnettere l’apparecchio dalla presa della corrente.

• Smontare l’apparecchio dalla piscina e toglierlo.

• Nella parte inferiore dell’apparecchio, sconnettere il motore del gruppo corpo e toglierlo. Skim-filter AR121-AR121E Nella sostituzione del gruppo elettrico, si renderà necessario tenere in conto che al lato del motore vi è una vite, come indicato nella Fig. A, e questa vite non dovrà mai essere avvitata più di quanto già non sia. A funzione di questa vite è di sicurezza, affinché un bambino non possa estrarre il motore. Per estrarre il motore è sufficiente girare lo skim – filter per poter lavorare meglio, prima si deve svitare completamente la vite (Fig. B) e in seguito togliere il motore realizzando un quarto di giro verso destra tenendo in conto che si deve sollevare la linguetta (Fig. C) per estrarre il motore in maniera corretta. Per rimettere il motore nello skim – filter, si renderà necessario inserire in primo luogo il motore realizzando un giro a sinistra e poi avvitare la vite fino alla stessa profondità alla quale si trovava precedentemente. Situare il nuovo motore e allacciarlo al gruppo corpo. Fig. A Fig. B Fig. C Skim-filter AR124-AR124E Svitare le tre viti che sostengono il motore ed estrarre il gruppo elettrico / motore. Inserire il nuovo gruppo elettrico / motore avvitando le tre viti al corpo dello skimmer e rimettere il coperchio inferiore avvitato con le tre viti corrispondenti.

• Rimontare l’apparecchio nella piscina seguendo le istruzioni del capitolo INSTALLAZIONE di questo manuale.

8. PERIODO INVERNALE – MANUTENZIONE FUORI USO

Per garantire una buona conservazione dell’apparecchio, durante il periodo invernale o quando lo stesso non viene usato per lungi lassi di tempo, si renderà necessario conservarlo, e per farlo bisognerà smontarlo dalla piscina e procedere alla pulizia del filtro e ad asciugarne tutti i componenti con un panno morbido o con carta assorbente per non graffiarlo, quindi è consigliabile conservarlo nel suo nel suo imballaggio originale, e in un luogo asciutto. È consigliabile approfittare questa occasione per verificare visivamente lo stato del cavo e degli altri componenti elettrici per procedere eventualmente a sostituirli nel caso in cui ciò si rendesse necessario. In questo caso, si dovrà procedere come indicato nel capitolo COMPONENTI ELETTRICI. Dopo un periodo in cui l’apparecchio è stato conservato, bisognerà procedere alla sua installazione come se fosse nuovo. PROBLEMI SOLUZIONI Lo Skim-filter spinge poca acqua La cartuccia è sporca. Va pulita Lo Skim-filter non filtra anche se introduce acqua nella piscina Verificare se il coperchio della cartuccia è correttamente installato Lo Skim-filter non muove acqua Verificare la connessione e se arriva corrente alla presa Lo Skim-filter rinvia acqua sporca alla piscina Verificare il buono stato della cartuccia e la sua corretta installazione Nel caso in cui non si potesse risolvere il problema, mettersi in contatto con il fabbricante della piscina chiamando al numero di telefono indicato nelle istruzioni.

9. INFORMAZIONI AMBIENTALI Trattamento di apparecchi elettrici ed elettronici al termine della loro vita utile (Solo

applicabile nella U.E.) Allo scopo di ridurre la quantità di residui di apparati elettrici ed elettronici, la pericolosità dei componenti, promuovere il riutilizzo degli apparecchi, la valutazione dei loro residui e determinare una gestione adeguata cercando di migliorare l’efficacia della protezione ambientale, si stabiliscono una serie di norme applicabili alla fabbricazione del prodotto ed altre relative alla corretta gestione ambientale quando si trasformino in residui. Allo stesso modo, si cerca di migliorare il comportamento ambientale di tutti gli agenti che intervengono nel ciclo vitale degli apparecchi elettrici ed elettronici, come i produttori, i distributori, i consumatori e, in27 particolare, il comportamento di quegli agenti direttamente implicati nella gestione dei residui derivati da questi apparecchi. A partire dal 13 agosto del 2005, quando vorrà disfarsi di questo apparecchio, avrà due possibili sistemi di rottamazione a sua disposizione:

• se acquista un apparecchio uovo che sia di tipo equivalente o che svolga le stesse funzioni di quello da rottamare, potrà consegnarlo direttamente al distributore, senza alcun costo, al momento dell’acquisto;

• potrà portarlo nel luogo appositamente destinato dai vari enti locali. Noi ci faremo carico dei costi di gestione. Gli apparecchi sono etichettati con il simbolo di un “contenitore della spazzatura, sbarrato”, questo simbolo indica la necessaria raccolta selettiva e differenziata dal resto della spazzatura urbana. I nostri prodotti sono progettati e fabbricati con materiali e componenti di elevata qualità, che rispettano l’ambiente, che possono essere riutilizzati e riciclati. Pur in questo caso, le varie parti che compongono questo prodotto non sono biodegradabili, per cui non devono essere abbandonate nell’ambiente. Per il riciclaggio corretto di questo prodotto, stacchi il motore dal resto dell'apparecchio di filtrazione.

1.1. Ai sensi di queste disposizioni, il venditore garantisce che il prodotto GRE corrispondente a questa garanzia (“il Prodotto”) non presenta alcun difetto di conformità al momento della consegna. 1.2. Il Periodo di Garanzia per il Prodotto è di due (2) anni a decorrere dal momento della sua consegna all’acquirente. 1.3. Nel caso in cui si venisse a produrre un difetto di conformità del Prodotto e l’acquirente lo notificasse al venditore nel corso del Periodo di Garanzia, il venditore dovrà riparare o sostituire il Prodotto a sue spese nel luogo che consideri opportuno, salvo il caso che ciò sia impossibile o sproporzionato. 1.4. Qualora non sia possibile riparare o sostituire il Prodotto, l’acquirente potrà sollecitare una riduzione proporzionale del prezzo o, nel caso in cui il difetto di conformità sia sufficientemente importante, lo scioglimento del contratto di vendita. 1.5. Le parti sostituite o riparate in virtù di questa garanzia non allargheranno il termine di scadenza della garanzia del Prodotto originale, sebbene disporranno della loro propria garanzia. 1.6. Affinché la presente garanzia possa essere effettiva, l’acquirente dovrà attestare la data d’acquisto e di consegna del Prodotto. 1.7. Una volta trascorsi più di sei mesi dalla consegna del Prodotto all’acquirente e questi avverta un difetto di conformità del medesimo, l’acquirente dovrà attestare l’origine e l’esistenza del difetto in questione. 1.8. Il presente Certificato di Garanzia non limita o pregiudica i diritti che corrispondano ai consumatori in virtù delle norme nazionali di carattere imperativo.

2. CONDIZIONI PARTICOLARI

2.1. La presente garanzia copre i prodotti ai quali si riferisce questo manuale. 2.2. Il presente Certificato di Garanzia è applicabile unicamente nei paesi dell’Unione Europea. 2.3. Affinché questa garanzia sia efficace, l’acquirente dovrà seguire in maniera rigorosa le indicazioni del fabbricante riportate nella documentazione fornita insieme al Prodotto, quando questa risulti applicabile secondo la gamma e il modello del Prodotto. 2.4. Nei casi in cui venga specificato un calendario per la sostituzione, la manutenzione o la pulizia di certi pezzi o componenti del Prodotto, la garanzia sarà valida solo se detto calendario sarà stato rispettato in maniera corretta.

3.1. La presente garanzia potrà essere applicata sono nei casi di vendite realizzate a consumatori, laddove per “consumatori” s’intendono le persone che acquistano il Prodotto per scopi che non rientrano nell’ambito della loro attività professionale. 3.2. Non viene concessa alcuna garanzia nei riguardi del normale consumo per uso del prodotto. In relazione ai pezzi, ai componenti e/o ai materiali fungibili o consumabili quali pile, lampadine, ecc., sarà valido quanto disposto nella documentazione fornita con il Prodotto, ove sussista. 3.3. La garanzia no copre i casi in cui il Prodotto: (I) sia stato oggetto di un uso non corretto; (II) sia stato riparato, sottoposto a manutenzione o manipolati da persone non autorizzate o (III) sia stato riparato o sottoposto a manutenzione con pezzi non originali. 3.4. Nel caso in cui il difetto di conformità del Prodotto sia conseguenza di una installazione o una messa in marcia non corrette, la presente garanzia sarà valida solo nel caso in cui l’installazione o la messa in marcia di cui sopra sia compresa nel contratto di compravendita del Prodotto e sia stata realizzata dal venditore o sotto la sua responsabilità.28

• Tipo di filtro: cartucce filtranti a base sintetica.

• Quando per il trattamento dell'acqua della piscina vengono utilizzati prodotti chimici si consiglia di rispettare il tempo minimo di filtrazione per salvaguardare la salute delle persone che usano la piscina che dipende dal rispetto delle norme sanitarie.

4 18684R0001 Coperchio aspirazione X X X X 1 5 27586R0100 Gruppo motore X X 1 5 30889R0500 Gruppo motore X X 1

20585R0100 Gruppo di distanza

19770E205 Manuale di instalazione e manutenzione

DICHIARAZIONE DI CONFORMITÀ

• Ci riservamo il diritto di cambiare totalemente o parzialmente le caratteristiche tecniche dei nostri prodotti ed il contenuto di questo documento senza nessuno preavviso
