MANUALE UTENTE GW90871 Gewiss
1 AVVERTENZE GENERALI 3
2 CONTINUO DELLA CONFEZIONE 3
3 DESCrizIONE GENERALE 4
4 INSTALLAZIONE 5
5 PROGRAMMAZIONE 6
5.1 Programmazione indirizzo fisico 6
5.2 Funzioni 6
6 DATI TECHNICI 12

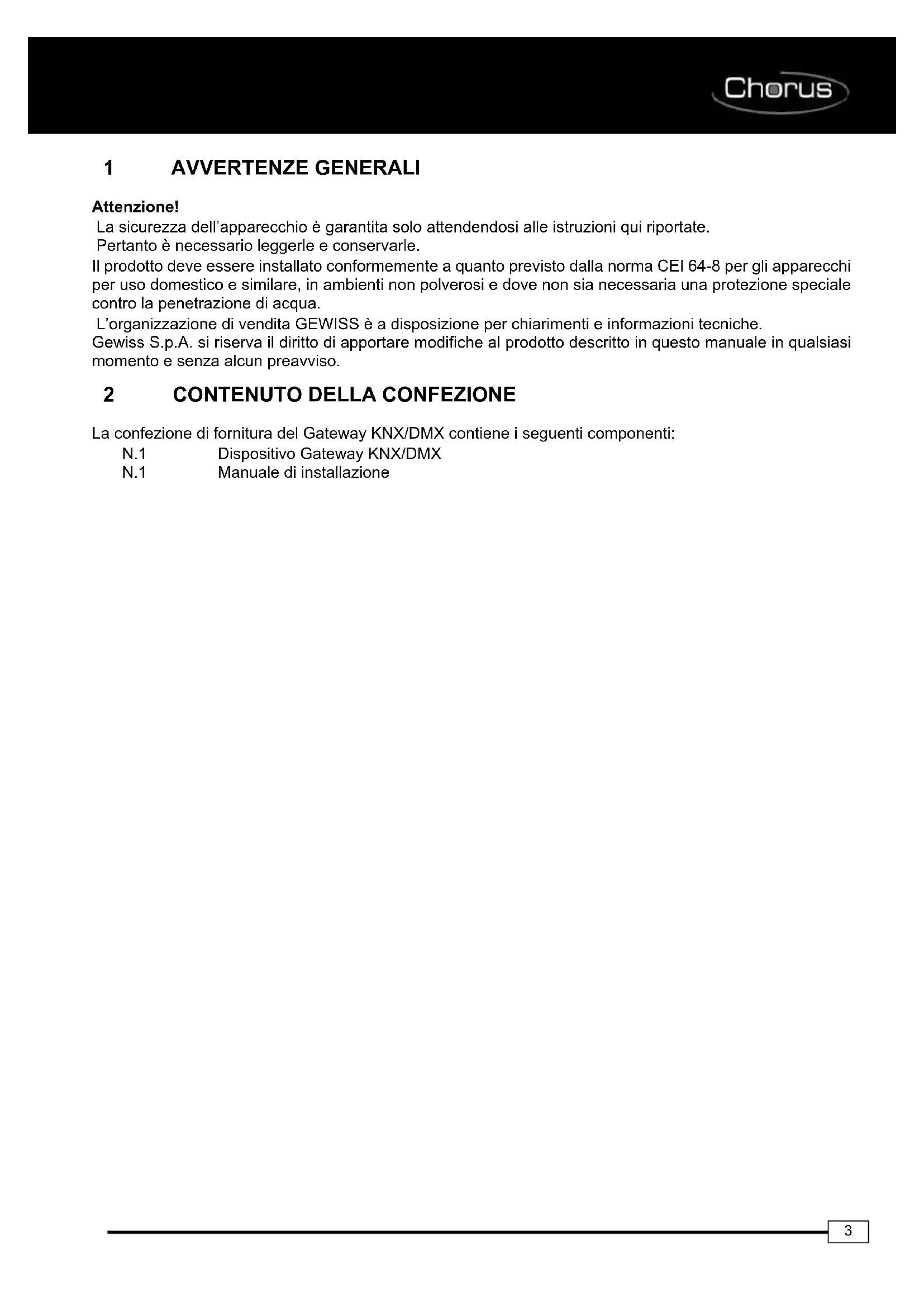

1 AVVERTENZE GENERALI
Attenzione!
La sicurezza dell'apparecchio è garantita solo attendendosi alle istruzioni qui riportate.
Pertanto è necessario leggerle e conservarle.
Il prodotto deve essere installato conformmente a quanto previsto alla norma CEI 64-8 per gli appearecchi per uso domestico e similare, in ambienti non polverosi e dove non sia necessaria una protezione speciale contro la penetrazione di acqua.
L'organizzazione di vendita GEWISS è a disposizione per chiarimenti e informazioni tecniche.
Gewiss S.p.A. si riserva il diritto di apportare modifiche al prodotto descritto in questo manuale in qualsiastimento e alla sua alcuna preavviso.
2 CONTENUTO DELLA CONFEZIONE
La confezione di fornitura del Gateway KNX/DMX contiene i seguenti componenti:
N.1 Dispositivo Gateway KNX/DMX
N.1 Manuale di installmente
3 DESCrizIONE GENERALE
II Gateway KNX/DMX é un'interfaccia tra il bus KNX ed il bus DMX512.
Combina elementi building automation con una multitudine di dispositivi per illuminazione ed effetti speciali per tutte le necessità.
Il gateway KNX-DMX è unidirezionale, riceve telegrammi dati sul bus KNX e ritrasmette i dati al bus DMX512. L'interfaccia consenteagli attuatori DMX512 di comunicare per mezzo del bus KNX busutilizzando la gamma completa del canale.
Il gateway KNX-DMX contiene 8 positioni di sequenza regolabili nell'ambito dell'intera gamma del canale. Utilizzando gli indirizzi di gruppo KNX è possibile salvare e richiamare scene individuali con tutti i 512 canali. Questa funzione consente a tutti i canali di essere connessi simultaneamente ad un singolo oggetto alla ciasare alcun carico di annullamento sul bus KNX.
Le sequenze vengono Salvate internamente e possono essere richiamate ancche dopo un'interruzione dell'alimentazione.
(Una sequenza cui essere solo salvata 10000 volta durante la vita del dispositorio.
La funzione di salvataggio automatico non deve essere impostata per brevi intervalli).
Il vale impostato nella sequenza 8 è quindi "on" per tutti i canali quando si utilizzato oggetti a 1 bit.
Il gateway KNX-DMX è pronto per l'uso e più essere posizionato versuso gli indirizzi di gruppo principali con un interrottore rotativo S1.
Non è necessario progettare via ETS.

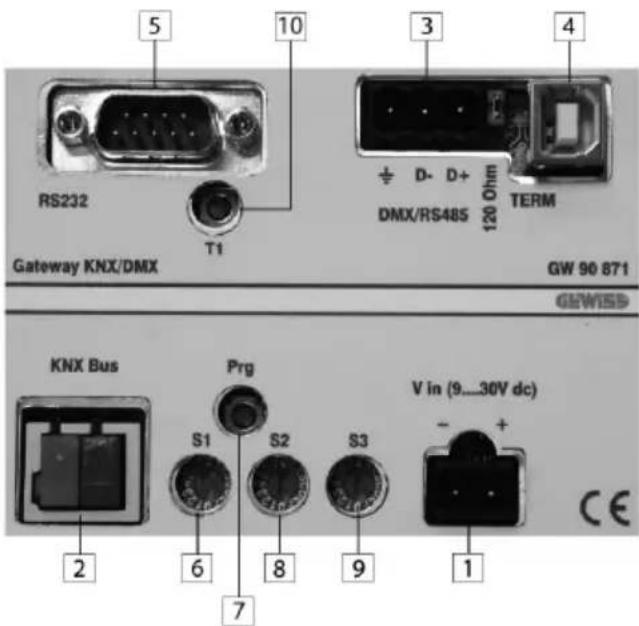

- Morsetto Vin (9...30V dc)
- Morsetto KNX BUS
- Morsetto DMX/RS485
- Connettore USB
- Connettore RS-232
-
Selettore Imposta Gruppo Principale ETS
-
Pulsante programmazione indirizzo fisico KNX
- Selettore Funzione Start-up lento per protezione luci
- Selettore Funzione Dimming
- Reset
4 INSTALLAZIONE

ATTENZIONE: l'installazione del dispositivo deve essere effettuata esclusivamente da personale qualificato, seguendo la normativa vigente e le linee guida per le installazioni KNX/EIB.
Avverenze per l'installazione KNX/EIB
- La lunghezza della linea bus tra il Gateway KNX/DMX e l'alimentatore non deve superare i 350 metri.
- La lunghezza della linea bus tra il Gateway KNX/DMX e il più lontano dispositivo KNX/EIB da comandare non deve superare i 700 metri.
- Per evitare segnali e sovratensioni non voluti, non dar vita se possibile a circuiti ad anello.

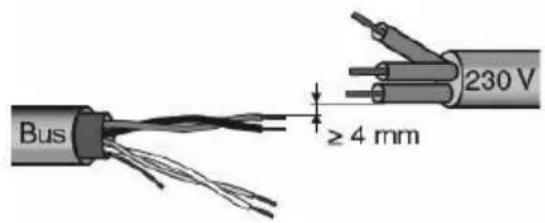

- Mantenere una distanza di almeno 4mm tra i cavi singolarmente isolati della linea bus e quelli della linea elettrica.

- Non danneggiare il conduttore di continuità elettrica della schermatura.

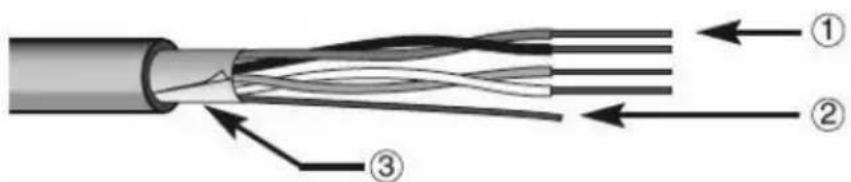

- Cavo bus
- Conduttore di continuità elettrica
- Schermatura

ATTENZIONE: i cavi di segnale del bus non utilizzati e il conduttore di continuità elettrica non devono mai toccare elementi tanto tensione o il conduttore di terra!
Avverenze per l'installazione
Inserire l'alimentazione.
Gli indirizzi di gruppo sono codificati da S1 quando la tensione DC nel gateway KNX-DMX è inserita.
L'avvio morbido (start-up lento per protezione luci) cui esere regolato utilizzato S2 e S3 per impostare la funzione di dimming.
Se ruotando l'interruttore rotativo successivement non si riscontra alcun effetto, è possibile eseguire un reset con T1.
Il pulsante Prg sul dispositivo inserisce gli indirizzi fisici nell'ETS per mezzo di un'applicazione dummy.
Il jumper J1 (120R TERM) temporizza il bus RS485 con una resistenza di carico di 120 Ohm nel suo stato iniziale.
Il bus KNX è separato galvanicamente dal bus DMX 512!
L'alimentazione è separata galvanicamente dal bus DMX 512 e dal bus KNX!
CONNECTIONI ELETTRICHE

ATTENZIONE: disinserire la tensione di rete prima di connettere il dispositorio alla rete elettrica!
Per gli schemi di connessione elettriche si vedano gli esempí che seguono.

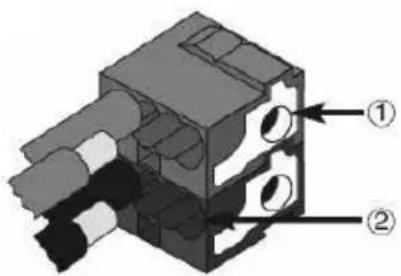

- Connette il filo rosso del cavo bus al morsetto rosso (+) del terminale e il filo nero al morsetto nero (-). Al terminale bus si possono collegare fino a 4 linee bus (fili dello stesso colore nelle stesso morsetto).

- Connessione dispositivo bus
-
Connessione cavo bus
-
Isolare lo schermo, il conduzione di continuità elettrica e i rimanenti fili bianco e giallo del cavo bus (nel caso in cui si utilizzzi un cavo bus a 4 conduttori), che non sono necessari.
5 PROGRAMMAZIONE
5.1 Programmazione indirizzo fisico
Programmazione indirizzo fi sico
-
Alimentare il disposativoattraverso il bus.
-
Premere il pulsante di programmazione per predisporre il Gateway KNX/DMX al caricamento da ETS dell'indirizzo fi sico.
Per poter configurare il disposativo via ETS sono necessarie sua l'alimentazione principale che quella bus KNX.
5.2 Funzioni
II gateway KNX-DMX ha 1556 oggetti con tre tipi di telegrammi a disposizione:
DPT 1.001 (1bit; commutazione) canale singolo
DPT 1.001(1bit; commutazione) salvataggio sequenza e richiamo
DPT 3.007 (4bit; dimming relativo) canale singolo
DPT 5.001 (1byte; mostra valore) canale singolo
L'interrottre rotativo S2 regola il periodo di transizione da una luminosità programmata alla successiva, impostato a 15 (ovvero F) per l'immediato, 0 per un periodo di tempo di 1 secondo da 0% a 100% .
L'interruttore rotativo S3 imposta automaticamente i parametri della funzione, 0 equivale a dimming automatico disattivato, altrimenti tempo di dimming = 1.5 sec * valore commutatore (S3 = positizioni da 1 a 15 (F)) con incrementi dell'1% (valore di dimming 0111b oppure 1111b).
Le impostazioni dell'interruttore rotativo verranno caricate al momento dell'avvio e possono essere ritoccate durante il funzionamento mediante il pulsante T1.
I requisiti necessari sono un bus KNX, un bus DMX 512 ed un'alimentazione di rete.
Il gateway KNX-DMX nell'alloggamento REG IP20 è disponibile in dimensioni di 6 unità DIN. Gli upgrade del fi rrmware possono essere eseguiti con via porta USB.
Funzione di dimming automatico:
La funzione di dimming automatico cui è sere attivata/disattivata per tutti i canali utilizzando un oggetto, oppure cui è sere parametrizzata da S3 in fase di boot.
Pertanto le proprietà vengono controllate nel momento in cui compare un telegramma di dimming (DPT 3.007).
- Funzione automatica Off (S3 = 0)
Un oggeto di dimming (4 bit) range value +7 -7 reduce o incrementa singolarmente il valore DMX in percentuale.
- Funzione automatica On (S3 <> 0)
Un'impostazione di dimming trasmessa come valore unico viene ripetuta durante un periodo di tempo (ripetizione dimmer) finché non raggiunge un valore di 0 oppure 100% o finché non subenta un arresto manuale.
Quando la trasmissione raggiunge il 100% , viene utilizzato il valore impostato nella "curva di dimming" (impostazione base 1 % ).
Questa funzione consente l'integrazione del gateway KNX per un'installazione con pulsanti standard.
Quando viene azionato e trattuato, un pulsante standard trasmette alla funzione di dimming un lavoro 100% ascendente o descendente e quando viene rilasciato trasmette un lavoro di arresto.
É pertanto possibile stabilire un'impostazione di dimming.
Il tempo di dimming cui oessere regolato separamente utilizzando il parametro di ripetizione oppure la curva dimmer.
L'impostazione di base dopo il boot è dimming 1% .
La velocità di ripetizioneiene controllata mediante l'interruttore rotativo S3 e fornisce come risultato un tempo di dimming di circa 1.5 sec * valore commutatore (S3 = 1 ... 15 (F)).
Impostazione degli indirizzi di gruppo
Il gateway KNX-DMX è un dispositivo master nel bus DMX. Possiede una memoria dati interna e trasmette costamente i dati ad una velocità DMX di 250k baud a tutti i 512 canali DMX.
Quando vengono ricevuti telegrammi DMX validi, i valori nella memoria vengono modificati.
Il trasferimento del telegramma KNX è preconfigurato in modo che non sia necessaria una programmazione individuale.
I dati KNX sono gestiti in 3 aree di indirizzo.
Cio significa che è possibile accedere alle funzioni di commutazione/dimming su qualsiasi canale.
L'indirizzo di gruppo principale deve essere impostato utilizzato l'interruttore rotativo S1 prima dell'attivazione iniziiale (alimentazione di tensione).
Le modifi che diventano effettive dopo il reset.
Gli indirizzi di gruppo principali da 0 - 15 sono stabiliti con l'interruttore rotativo a 16 stadi.
Gli indirizzi di gruppo medi ed inferiori sono impostati per mezzo delle aree di indirizzo predetermine (vedere tabella 1).
II DPT 5.001 alloca i primi 512 indirizzi sul bus KNX, dopodiché il DPT 1.001 ed il DPT 3.007.
Infine vengono codificati i comandi di sequenza, un test funzionale ed i parametri di dimming.
Allocazione indirizzo di gruppo inferiore (area di indirizzo KNX bi-livello):
Impostazione valore canale: con DPT 5.001 valore 1 byte (0..100%)
Indirizzi 0 - 511
Per impostare un valore di 1 byte, usare gli indirizzi di gruppo inferiori 0-511, che corrispondono ai canali 1-512 sul bus DMX.
Commutazione valore canale: con DPT 1.001 valore 1 bit (switch)
Indirizzi 512 - 1023
Per mezzo di uno switch, questa funzione cui esere utilizzata per commutare agli canale separamente.
Quando il valore è 0, il canale risultata spento (0), quando è 1 si accede al valore salvato nella sequenza 8 e viene trasmesso al bus DMX512.
Ogni canale DMX vuo essere commutato in modo independente.
Allocazione indirizzo di gruppo inferiore (area di indirizzo KNX bi-livello):
Prima che i valori vengano trasmessi, dei valori definiti devono essere salvati nella Sequenza 8.
Questo è il caso delle impostazioni di default al momento della consegna (255 per tutti i canali).
Per ripristinare le impostazioni di default utilizzare il valore predefinito con DPT 5.001 (indirizzo di gruppo x/0-511) oppure la funzione "Central On" (indirizzo di gruppo x/1552) con tutti i valori a 255.
Quindi salvare queste impostazioni nella Sequenza 8 (indirizzo di gruppo x/1551).
Cio stabilirà un valore massimo per ciascun canale.
Canale di dimming:
con DPT 3.007: valore 4 bit (dimming)
Indirizzi 1024 - 1535
Tabella 1: Possible valore di dimming come oggetto a 4 bit
0 = Stop
1= 100% giu
2 = 50% giù
3 = 25% giù
4 = 12% giù
5 = 6% giù
6 = 3% giù
7= 1% giu
8= Stop
9 = 100% su
10 = 50% su
11 = 25% su
12 = 12% su
13 = 6% su
14 = 3% su
15 = 1% su
L'utilizzo della funzione di dimming automatico incide sulla performance quando viene ricevuto un telegramma di dimming.
SeLECTIONARE sequenza:
con DPT 1.001 valore 1 bit (switch)
Indirizzi 1536 - 1543
Una sequenza completa con 512 canali più essere emessa via bus DMX.
Tutti i valori precedentamente salvati sono visualizzati sui canali 1-512.
Esiste una scelta di 8 sequenzeagli indirizzi 1536-1543.
Il valore di default al momento della conseigna è 255 per la sequenza 8 e 0 per le sequenze 1-7.
Salvataggio sequenza:
con DPT 1.001 valore 1 bit (switch)
Indirizzi 1544-1551
Qui i valori DMX attuali possono essere salvati in una delle 8 sequenze.
La luminosità attuale verrà salvata. Esiste una scelta di 8 sequenzeagli indirizzi 1544-1551.
Centrale On:
con DPT 1.001 valore 1 bit (switch)
Indirizzo: 1552
Tutti i 512 canali visualizzano 100% quando viene trasmesso 1 e 0 % quando viene trasmesso 0.
Velocità di ripetizione dimmer: con DPT 5.001 valore 1 byte (0..250)
Indirizzo: 1553
Impostazione parametri velocità di ripetizione.
La velocità di ripetizione influenza il tempo di dimming.
A incrementi dell' 1% , si raggiunge un tempo di dimming di 1.5 sec *.
E possible definire impostazioni standard mediate S3 (1.. 15 (F)).
I valori suggeriti sono 2-40.
Curva di dimming discendente: con DPT 3.007 4 valore 1 bit (dimming)
Indirizzo: 1554
Quando la funzione di dimming automatico viene selezionata, il commande "0001b" (100% diminuzione intensità)iene ricevuto e l'impostazione di dimming programmata sare ripetuta (vedere Velocità ripetizione oggetto 1553) finché noniene raggiunto il valore di 0 oppure finché non subenta un arresto manuale.
Impostazione standard "0111b" = -1%
Possibili valori di dimming come oggetto a 4 bit, vedere tabella 1
Curva di dimming ascendente: con DPT 3.007 4 valore 1 bit (dimming)
Indirizzo: 1555
Imposta dimming fi no a 100% (up).
Quando viene selezionata la funzione di dimming automatico, il commande "1001h" (100% aumento intensità)iene ricevuto e l'impostazione di dimming programmata sare ripetuta (vedere velocità ripetizione oggetto 1553) finché noniene raggiunto il valore di 255 oppure finché non subenta un arresto manuale.
Impostazione standard "1111b" =+1%
Possibili valori di dimming come oggetto a 4 bit, vedere tabella 1
Attivazione di dimming automatico: con DPT 1.001 valore 1 bit (switch)
Indirizzo: 1556
Dimming automatico
Impostazione standard 0 se S3=0, altrimenti 1
0 = dimming automatico disinserito, nessuna ripetizione del dimming.
1 = dimming automatico inserto, ripetizione del dimming.
Tabella Indirizzi di Gruppo a TRE livelli:
| ETS a 3 livelli Valore | DMX5Indi | 12CanaleNr. | Sequenza Nr. | Funzione KNX->DMX | Dettagli | ||
| GP | Gi rizzi | ||||||
| 0-15(S1) | 0 | 0-255 | 0..255 | 001-256 | - | DPT 5.001 1Byte(valore assoluto) | Il valore di 1 Byte èmemorizzato nelcorrispondenteCanale DMX |
| 0-15(S1) | 1 | 0-255 | 0..255 | 257-512 | - | DPT 5.001 1Byte(valore assoluto) | |
| 0-15(S1) | 2 | 0-255 | 0/1 | 001-256 | - | DPT 1.001 1bit | Quando un 1 è ricevutoil valore memorizzatonella sequenza Nr.8 èspedito al corrispondente canale DMX.Quando uno 0 èricevuto il canaleDMX viene spento. |
| 0-15(S1) | 3 | 0-255 | 0/1 | 257-512 | - | DPT 1.001 1bit | |
| 0-15(S1) | 4 | 0-255 | -7..+7 | 001-256 | - | DPT 3.007 4bit | Incrementa o decrementa I luminosità |
| 0-15(S1) | 5 | 0-255 | -7..+7 | 257-512 | - | DPT 3.007 4bit | |
| 0-15(S1) | 6 | 0-7 | 0/1 | ALL | 0-7 | DPT 1.001 1bitSelezione una sequenza salvata | I valori della sequenza selezione di tutti i512 canali sono trasmessi sul bus DMX512 |
| 0-15(S1) | 6 | 8-15 | 0/1 | ALL | 0-7 | DPT 1.001 1bitSalva una nuova sequenza | Tutti gli attuali valoriDMX nei canali 1-512sono memorizzati nella sequenza selezionata |
| 0-15(S1) | 6 | 16 | 0/1 | ALL | - | DPT 1.001 1bitAttiva tutti i canali | Tutti i 512 canalivisualizzano 100%con 1 e 0% con uno 0 |
| 0-15(S1) | 6 | 17 | 0..255 | ALL | - | DPT 5.001 1ByteFattore diripetizione | Ripetizioni confatto 10msec.Valore di default 3. |
| 0-15(S1) | 6 | 18 | 0..7 | ALL | - | DPT 3.007 4bitConfigura lacurva bassa diregolazione | Regola il fattoredi ripetizione.Valore diDefault 15=1% |
| 0-15(S1) | 6 | 19 | 0..7 | ALL | - | DPT 3.007 4bitConfigura la curvaalta di regolazione | Regola il fattoredi ripetizione.Valore diDefault 15=1% |
| 0-15(S1) | 6 | 20 | QALL | - | DPTDisattiva Regolazione automatica | Diisabblita laregolazione quando riceve uno 0. | |
Tabella Indirizzi di Gruppo a DUE livelli:
| ETS a 2 livelli Valore DM | MX512Indirizzi | Canale Nr. | Sequenza Nr. | FunzioneKNX->DMX | Dettagli | |
| GP | ||||||
| 0-15 (S1) | 0-511 | 0..255 | 001-512 | - | DPT 5.0011Byte (valoreassoluto) | Il valore di 1 Byte èmemorizzato nel corrispondente Canale DMX |
| 0-15 (S1) | 511-1023 | 0..255 | 001-512 | - | DPT 1.001 1bit | Quando un 1 è ricevutoil valore memorizzatonella sequenza Nr.8 èspedito al corrispondente canale DMX.Quando uno 0 èricevuto il canaleDMX viene spento. |
| 0-15 (S1) | 1024-1535 | -7..+7 | 001-512 | - | DPT 3.007 4bit | Incrementa o decremente la luminosità |
| 0-15 (S1) | 1536-1543 | 0/1 | ALL | 0/7 | DPT 1.001 1bitSelezione una sequence salvata | I valori della sequenza selezionata di tutti i512 canali sono trasmessi sul bus DMX512 |
| 0-15 (S1) | 1544-1551 | 0/1 | ALL | 0/7 | DPT 1.001 1bitSalva unanuova selezione | Tutti gli attuali valoriDMX nei canali 1-512sono memorizzati nellasequenza selezionata |
| 0-15 (S1) | 1552 | 0/1 | ALL | - | DPT 1.001 1bitAttiva tuttii canali | Tutti i 512 canalivisualizzano 100%con 1 e 0% con uno 0 |
| 0-15 (S1) | 1553 | 0..255 | ALL | - | DPT 5.0011ByteFattore diripetizione | Ripetizioni confatto 10msec.Valore di default 3. |
| 0-15 (S1) | 1554 | 0..7 | ALL | - | DPT 3.007 4bitConfigura lacurva bassa di regolazione | Regola il fattoredi ripetizione.Valore diDefault 15=1% |
| 0-15 (S1) | 1555 | 0..7 | ALL | - | DPT 3.007 4bitConfigura lacurva alta di regolazione | Regola il fattoredi ripetizione.Valore diDefault 15=1% |
| 0-15 (S1) | 1556 | 0/1 | ALL | - | DPT 1.001 1bitDisattivagRegolazione automatica | Disabilita laregolazione quando riceve uno 0. |
6 DATI TECHNICI
Misure: 107x75x31mm
Grado di protezione: IP20
Supporto: Dispositivo modulare con 92 mm
Temperatura circostante: da -5°C a 45°C
Elemento di controllo: N°3 per interruptore rotativo a 16 stadi
N°1 per pulsante (utenza)
N°2 per LED (utenza)
N°1 per pulsante EIB+LED
Connessione KNX: morsettiera KNX
Alimentazione KNX: 20 - 32V DC, appross. 150 mW
Connessione DMX: 3 morsetti a vite 0.8mm^2 KL1 GND, KL2 Dati - (B),
KL3 Dati+ (A)
Resistenza di carico DMX512: 120 Ohm via jumper
Alimentazione: 9-30V DC, 100mA, separati galvanicamente all'interno 2
morsetti a vite
KL1-GND
KL2 - +V
Bus DMX512: RS485 - 250Kbaud, incl. separazione galvanica log DMX512
Notare le configurazioni specifiche di connessione del DMB512
(connessione bus, numero di slave in ricezione, topologia bus)
English
1 GENERAL INFORMATION 15
2 PACK CONTENT 15
3GENERAL DESCRIPTION 16
4 INSTALLATION 17
5 PROGRAMMING 18
Ai sensi dell'articolo 9 comma 2 della Direttiva Europea 2004/108/CE si informa che responsabile dell'immissione del prodotto sul mercato Comunitario è:
ManualeFacile
