MANUALE UTENTE NVMT Spartan 3x42 Yukon

Visore notturno NVMT SPARTAN 25-30

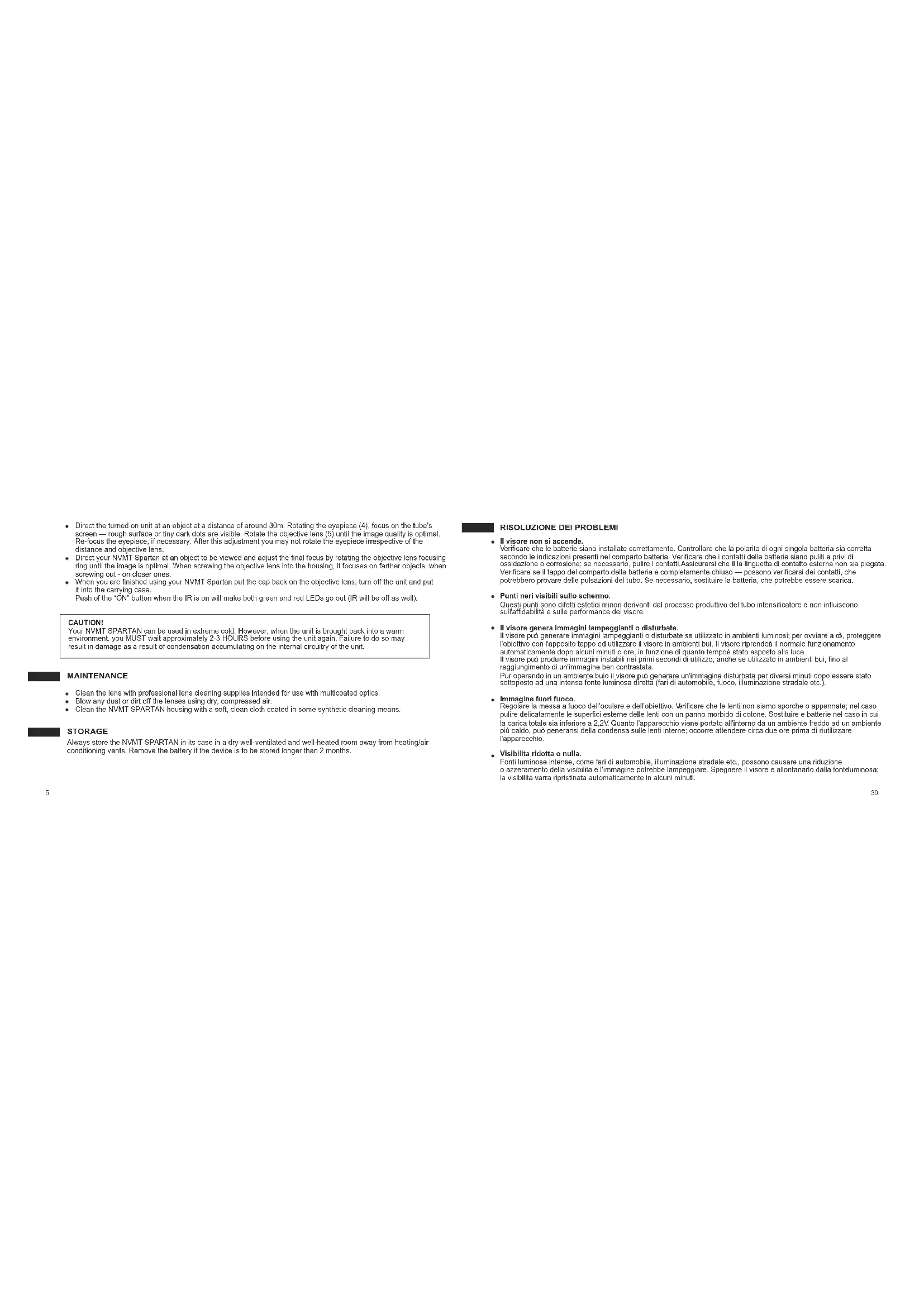

RISOLUZIONE DEI PROBLEMI

• Il visore non si accende
Verificare che le batterie siano installate correttamente. Controllare che la polarita di ogni singola batteria sia corretta secondo le indicazioni presenti nel comparto batteria. Verificare che i contatti delle batterie siano puliti e privi di ossidazione o corrosione; se necessario, pulrire i contatti Assicurarsi che il la linguetta di contatto esterna non sia piegata. Verificare se il tappo del comparto della batteria e completamente chiuso — possono verificarsi dei contatti, che potrebbero provare delle pulsazioni del tubo. Se necessario, sostituire la batteria, che potrebbe essere scarica.

• Punti nerì visibili sullo schermo.

Questi punti sono difetti estetici minori derivanti dal processo produttivo del tubo intensificatore e non influiscono sull'affidabilità e sulle performance del visore.

• Il visore genera immagini lampeggianti o disturbate.

Il visore può generare immagini lampeggianti o disturbate se utilizzato in ambienti luminosi: per ovviare a di, proteggore l'obiettivo con l'apposito tappe ed utilizzare il visore in ambienti bui. Il visore riprendesi il normale funzionamento automaticamente dopo alcuni minuti o ore, in funzione di quanto tempoè stato esposto alla luce. Il visore può produrre immagini instabili nei primi secondi di utilizzo, anche se utilizzato in ambienti bui, fino al raggiungimento di un'immagine ben contrastata. Pur operando in un ambiente buio il visore può generare un'immagine disturbata per diversi minuti dopo essere stato sottoposto ad una intensa fonte luminosa diretta (fari di automobile, fuoco, illuminazione stradale etc.).

• Immagine fuori fuoco

Regolare la messa a fuoco dell'oculare e dell'obiettivo. Verificare che le lenti non siamo sporche o appannate; nel caso pulire delicatamente le superfici esterne delle lenti con un panno morbido di cotone. Sostitutre e batterie nel caso in cui la carica totale sia inferiore a 2,2V. Quanto l'apparecchio viene portato all'interno da un ambiente freddo ad un ambiente più caldo, può generansi della condensa sulle lenti interne; occorre attendere circa due ore prima di rutilizzare l'apparecchio.

- Visibilita ridotta o nulla.

Fonti luminose intense, come fari di automobile, illuminazione stradale etc., possono causare una riduzione o azzeramento della visibilita e l'immagine potrebbe lampeggiare. Spegnere il visore e allontanarlo dalla fonteluminosa; la visibilità varra ripristinata automaticamente in alcuni minuti.

• Attivare l'apparecchio premendo il tasto ON (3).
- Puntare l'apparecchio acceso verso un oggetto ad una distanza di circa 30m. Ruotare l'oculare (4), mettere a fuoco sullo schermo del tubo — e visibile una superficie irregolare o dei piccoli punti neri. Ruotare la lente frontale finche la qualità dell'immagine e soddisfacente. Correggere la messa a fuoco dell'oculare, se necessario. Dopo questa regolazione potrebbe non essere necessario ruotare l'oculare al variare della distanza.
- Puntare il NVMT SPARTAN su un oggetto e regolare la messa a fuoco finale, ruotando la lente frontale fino ad ottenere una immagine nitida. Ruotando la lente dell'obiettivo verso il corpo si mettono a fuoco oggetti lontani, ruotandola in direzione opposta si mettono a fuoco oggetti più vicini.
- Dopo l'uso, riposizionare il coprilente, spegnere l'apparecchio e riporre l'apparecchio nella sua custodia. La pressione del tasto "ON" quando l'illuminatore IR è acceso fa spegnare sia il led rosso che quello verde (anche l'IR si spegne).

ATTENZIONE!

Il vosiro visore NVMT Spartan può essere utilizzato in ambienti estremamente freddi. Tuttavia, quando l'apparecchio e riportato in ambienti caldi, occorre aspettare approssimativamente 2-3 ore prima di riutilizzarlo. Il non rispetto di questa avvertenza puo causare il danneggiamento del visore causato dalla condensa accumulata nei circuiti interni del visore.

MANUTENZIONE

• Pulire le lenti con detergente specifico per ottiche con trattamenti multipli.
• Togliere la polvere o lo sporco dalle lenti usando aria compressa, secca.
• Pulire il corpo dell'NVMT SPARTAN con uno pulire il corpo dello NVMT SPARTAN con un panno pulito e morbido.

CONSERVAZIONE

Conservare sempre il NVMT SPARTAN il suo caschetto nella custodia, in un luogo asciutto e ben ventilato, lonlano da fonti di calore o da condizionali d'aria. Togliere la batteria qualora si preveda un tempo di inutilizzo superiore a due mesi.

TROUBLESHOOTING

- Se il soggetto da riprendere si trova in ambiente completamente buio o in zona in ombra, attivare l'illuminatore ad infrarossi premendo il tasto IR (2) situato accanto al tasto ON.

• Non orientare l'apparecchio con interruttore su posizione ON (acceso) verso una intensa sorgente luminosa, quale fari di automobili o fuoco vivo. Questo potrebbe disattivare l'unita per un periodo di tempo non prevedibile o provocare una macchia scura nel centro del campo visivo. Non accendere l'apparecchio in luce diurna senza aver posizionato in modo sicuro il copricoblettivo sulla lente anteriore, poiche altrimenti si potrebbe danneggiare l'unita.
  • Non lasciare l'apparecchio acceso per un prolungato periodo di tempo in condizioni di luce superiori 1-10 lux
  (crepuscolo: 10 lux, crepuscolo profondo: 1 lux). Per favore, mantenete il tappo protettivo sull'apparecchio in presenza di intensita di luce maggiore.
• Un danno di tale tipo potrebbe invalidare la garanzia.
• L'involucro dell'NVMT SPARTAN è progettato per contenere il sistema opto-elettronico e non può essere aperto. Non tentare interventi di riparazione.
• Nel modello 24121WP e 24122WP il cambio dei oculari ed obiettivi non si permette - puo causare perdita di
  tenita del'apparecchio.
• Proteggere lo NVMT SPARTAN da polvere, sporcizia e violenti sbalzi di temperatura
• Non esporre l'unità all'acqua; non porre contenitori d'acqua (borracce, bottiglie...) sull'apparecchio
• Evitare di far cadere o far prendere colpi all'apparecchio. Esso incorpora un sofisticato sistema ottico ed elettronico che potrebbe essere danneggiato in caso di uso non corretto.

Danni causati dall'inosservanza di queste precauzioni potrebbero invalidare la garanzia!

INSTALLAZIONE DELLA BATTERIA

Svitare il tappo del comparto batteri, inserire la batteria nel vano porta-batteria facendo attenzione ai segni sul coperchietto del vano stesso, riavvitare il tappo batteria evitando serraggi eccessivi.

USO E PROVA

Assicurarsi che la batteria sia stata installata seguendo le istruzioni riportale nella sezione del manuale dedicata all'installazione della batteria.

• Se intendete provare il vostro visore notturno in ambienti illuminati, assicurarsi che il tappo dell'obiettivo sia ben inserito prima di accendere l'apparecchio premendo il tasto "ON". Il tappo dell'obiettivo dispone di un forellino che permette il passaggio di una piccola quantità di luce sufficiente per provare il visore.
  • Attivare l'Illuminatore IR solamente in ambienti but.
• In ambienti buì togliere il tappo dell'obiettivo (1) e agganciarlo al corpo del visore come indicato in figura.

NOTICE D'UTILISATION

NVMT SPARTAN è una nuova linea di monocoi per la visione nottura che include diversi modelli. Il NVMT SPARTAN è stato progettato per l'osservazione al crepuscolo o in completa oscurità. Questo è un apparecchio di tipo passivo, cioè non necessita di luce artificiale; tuttavia, il nuovo illuminatore IR ad alta potenza migliora notevolmente la qualità dell'immagine. Il visore può essere equipaggiato anche di una torcia IR opzionale (#29074). Il NVMT SPARTAN è dotato di due attacchi da ½ di pollice che permettono di applicare il monocola ad un caschetto e di usafo come un occhiale (consigliato per il modello 24124). Questo apparecchio è caratterizzato da un'ergonomia eccellenite, dimensioni compate e facili controlli. Lo NVMT SPARTAN è un prodotto poidedrico perfettamente adatto a naturalisti, sportivi, turisti, cacciatori o soccomitori. Il visore è stato progettato per resistere a severe condizioni d'uso, ma potrebbe essere danneggiato da un utilizzo non appropriato. L'operatività dell'NVMT SPARTAN con batterie CR123A può arrivare fino a 20 ore alle seguenti condizioni di utilizzo: da -30 °C a +40 °C.

Il vostro visore notturno NVMT SPARTAN è ideale per usi professionali, sportivi e ricreativi come:

Osservazioni naturalistiche
Turismo
Giochi sportivi,
orientazione notturna
Ricerca e salvaggio
Controllo impianti tecnici

AVVERTENZE E PRECAUZIONI

Il vostro visore notturno NVMT SPARTAN è progettato per garantire un servizio affidabile per molti anni. Per assicurare le migliori osservazioni seguite le seguenti precauzioni ed avvertenze:

01/05/2017年1月1日

CARATTERISTICHE
24124 24121 24121WP 24122 24122WP 24127 24157

Generazione del tubo otico	1	1	1	1	1	1	2+
Ingrandimento, x	1	2	2	3	3	4	3
Diametro obiettivo, mm	24	24	24	42	42	50	50
Risoluzione, linee/mm	38	36	36	36	36	38	41
Angolo di campo, gradi	30	25	25	20	20	19	14
Talanza mare, mio localizzazioni	80	120	120	150	150	180	600
Regolazione dotica dell'occupare, dotire	14	14	14	14	14	14	±5
Alimentazione, y	-	3 (1xCR123A)			3 (1xCR123A)
Attocco per treppside, polici	14	14	14	14	14	14	14
Durata batterie, ore	20	20	20	20	20	20	20
Grado di protezione, valore IP	-	-	IPxxIPx7	-	IPxxIPx7	-	-
Temperatura di funzionamento	-30 °C = +40 °C				-30 °C = +40 °C
Lunghezza, mm	142	142	142	162	162	191	208
Larghezza, mm	62	82	82	82	82	87	86
Altezza, mm	60	60	60	60	60	60	60
Peso, kg	0,38	0,38	0,38	0,5	0,5	0,5	0,6

Distanza massima da localizzazione di un oggetto di 1.7x0,5 m. all'illuminazione notura 0,05 lux (lune quarto).

CONTENUTO DELLA CONFEZIONE

• Unita NVMT SPARTAN
Cuslobia
• Manusie duso Davino di pulizia
• Certificato di garanzia

Caratteristica o specifiche sono soggetti a migliore e cambiamenti.
