MANUALE UTENTE SD9480 SAMSUNG

Prima di utilizzare questo prodotto, leggere attentamente le istruzioni.

Solo per uso interno. DJ68-00523E.indb 1 2010.3.18 11:37:51 AM02_ informazioni sulla sicurezza informazioni sulla sicurezza inFORMAZiOni sullA sicuREZZA

• Prima di utilizzare il prodotto, leggere attentamente questo manuale e conservarlo per future consultazioni.

• Dal momento che queste istruzioni coprono diversi modelli di prodotto, le caratteristiche dell’aspirapolvere acquistato potrebbero differire leggermente da quanto descritto in questo manuale. SIMBOLIDIAVVERTENZA/ATTENZIONEUTILIZZATI ATTEnZiOnE Indica il possibile rischio di lesioni gravi perfino mortali. AVVERTEnZA Indica il possibile rischio di lesioni personali o danni materiali. ALTRISIMBOLIUTILIZZATI Rappresenta un'azione che NON SI DEVE intraprendere. Rappresentazione una indicazione che si deve seguire. Indica di scollegare la spina di alimentazione dalla presa. conservarequesteistruzioni! ATTEnZiOnEATTEnZiOnE DJ68-00523E.indb 2 2010.3.18 11:37:51 AMinformazioni sulla sicurezza _03 informazioni sulla sicurezza pREcAuZiOni iMpORTAnTi

1. Leggere attentamente tutte le istruzioni. Prima di accendere il prodotto, accertarsi che le

specifiche elettriche dell’abitazione siano uguali a quelle indicate sull’etichetta posta sul fondo dell’aspirapolvere.

2. ATTENZIONE: Non utilizzare l’aspirapolvere per pulire pavimenti o tappeti bagnati.

Non utilizzarlo per aspirare acqua.

3. Quando si utilizza qualsiasi elettrodomestico in presenza di bambini è necessario

prestare la massima attenzione. Non consentire l’uso del prodotto come giocattolo. Non lasciare mai l’aspirapolvere in funzione senza sorveglianza. Usare l’aspirapolvere solo per lo scopo per il quale è stato progettato come descritto in queste istruzioni.

4. Non utilizzare l’aspirapolvere senza il contenitore di raccolta polvere. Al fine di garantire

la massima efficacia del prodotto, svuotare il contenitore di raccolta polvere prima del completo riempimento.

5. Non utilizzare l’aspirapolvere per aspirare fiammiferi, ceneri accese o mozziconi di

sigaretta. Tenere l’aspirapolvere lontano da stufe o altre fonti di calore. Il calore può deformare e scolorire le parti in plastica del prodotto. Inoltre, non utilizzare l’aspirapolvere per aspirare zucchero, sale, polvere di materiali da costruzione, (come cemento, sfridi metallici e altro).

6. Evitare di aspirare oggetti appuntiti e rigidi poiché potrebbero danneggiare i componenti

dell’aspirapolvere. Non salire con i piedi sul tubo. Non appoggiare pesi sul tubo. Non bloccare l’aspirazione o lo scarico dell’aria.

7. Prima di scollegare la spina del cavo di alimentazione dalla presa a muro, spegnere

l’aspirapolvere. Scollegare la spina dalla presa prima di pulire il contenitore di raccolta polvere. Per evitare danni al prodotto, scollegare il prodotto dalla presa elettrica afferrando la spina e non tirando il cavo di alimentazione.

8. L’apparecchio non è inteso per l’uso da parte di persone (bambini inclusi) con ridotte

capacità fisiche, sensoriali o mentali, inesperte o prive di una adeguata conoscenza, a meno che una persona responsabile per la loro sicurezza fornisca loro una corretta supervisione e istruzione all’uso.

9. I bambini devono essere controllati per evitare che giochino con l’apparecchio.

10. Prima di procedere alla pulizia o alla manutenzione del prodotto, estrarre la spina dalla

11. L’uso di una prolunga elettrica è sconsigliato.

12. Se l’aspirapolvere non funziona correttamente, spegnerlo e consultare un tecnico

dell’assistenza autorizzato.

13. Se il cavo di alimentazione è danneggiato, richiederne la sostituzione al produttore, a un

tecnico dell’assistenza o un tecnico specializzato al fine di evitare potenziali pericoli.

14. Non trasportare l’aspirapolvere afferrandolo per il tubo. Per spostare il prodotto afferrarlo

per l’apposita maniglia.

15. Quando non si usa il prodotto scollegare la spina dalla presa. Spegnere il prodotto prima

di scollegare la spina dalla presa.

16. Prestare la massima attenzione durante la pulizia delle scale. Non utilizzare l’aspirapolvere

17. Non inclinare il contenitore di raccolta polvere nel caso vi sia acqua all’interno della

18. Non spruzzarvi sopra acqua.

Non pulire l’interruttore.

19. Seguire scrupolosamente le raccomandazioni fornite in merito alla manutenzione

dei filtri e dell’unità filtro. Il mancato rispetto di queste procedure può causare danni all’aspirapolvere e ridurne la durata. DJ68-00523E.indb 3 2010.3.18 11:37:52 AM04_ indice indice MONTAGGIO DELL’ASpIRApOLVERE

06 Preparazione del ciclone 07 Cavo di alimentazione 07 Regolazione potenza MANUTENZIONESTRUMENTIE fILTRO

09 Uso degli accessori 10 Manutenzione strumenti per pavimenti 11 Svuotamento contenitore di raccolta polvere 12 Pulizia dell’unità filtro 13 Sostituzione del filtro esterno 13 Sostituzione delle batterie (opzionale) RISOLUZIONEDEIpROBLEMI

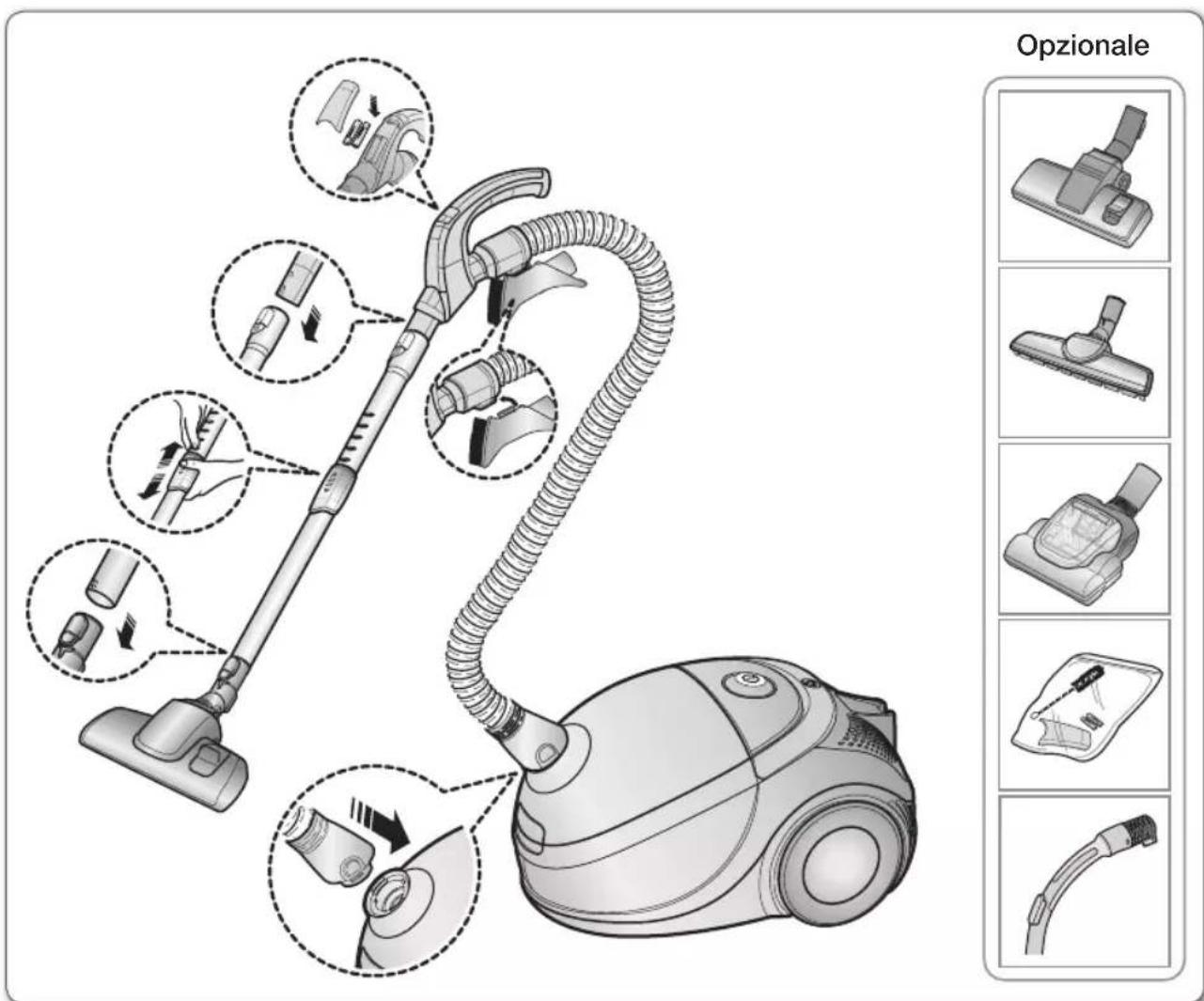

• Le funzioni possono variare in base al modello acquistato. Vedere pagina 5, 7, 8, 10.

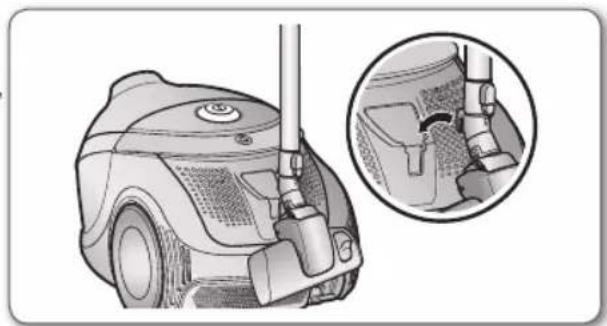

• Per riporre il prodotto, appoggiare il tubo con la spazzola a terra. Opzionale DJ68-00523E.indb 5 2010.3.18 11:37:55 AM06_ funzionamento funzionamento dell’aspirapolvere pREpARAZiOnE dEl ciclOnE

1. Prima della pulizia,

estrarre il ciclone sollevandone il coperchio.

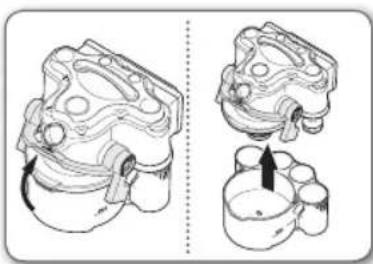

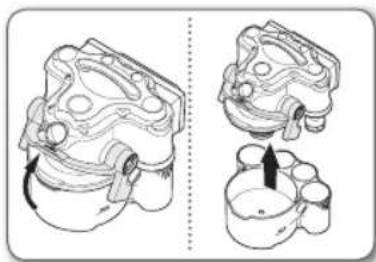

2. Sollevare la leva per

rimuovere il ciclone e separare la parte superiore.

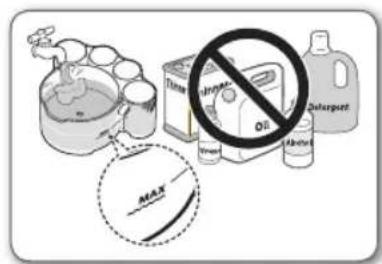

3. Versare acqua fino al

livello “MAX”. Non utilizzare olio, aceto, detersivo o composti volatili.

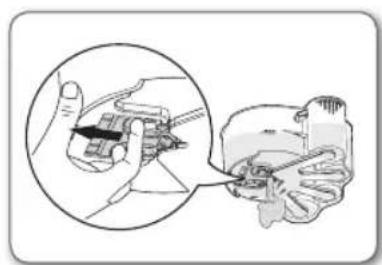

4. Per regolare il livello

dell'acqua, agire sulla leva e attendere che dal contenitore di raccolta polvere non goccioli più acqua.

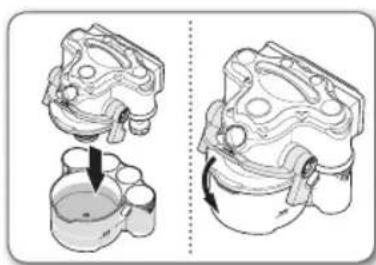

5. Riposizionare la parte

superiore e premere la leva per assemblare il ciclone.

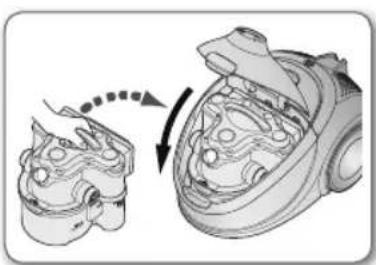

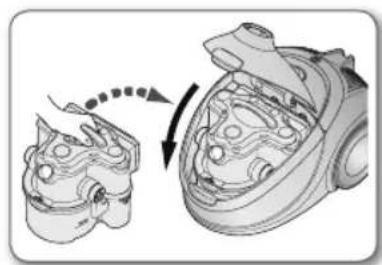

6. Prima dell'uso, spingere

il contenitore di raccolta polvere nel corpo dell'aspirapolvere e premere il coperchio fino ad avvertire uno scatto. Mantenereilcicloneinbuonecondizionid’uso

• Pulire regolarmente l’aspirapolvere per evitare l’accumulo di polvere, residui e capelli.

• Pulire o sostituire i filtri HEPA a intervalli regolari.

• Vuotare e pulire l’apparecchio dopo ogni uso. La mancata pulizia dell’apparecchio può portare alla formazione di germi e funghi.

• Prima di smaltire l’aspirapolvere Aqua cyclone, tagliare il cavo di alimentazione. Quindi seguire le normative locali in vigore per lo smaltimento delle apparecchiature elettriche. DJ68-00523E.indb 6 2010.3.18 11:37:58 AMfunzionamento _07 02 FUNZIONAMENTO

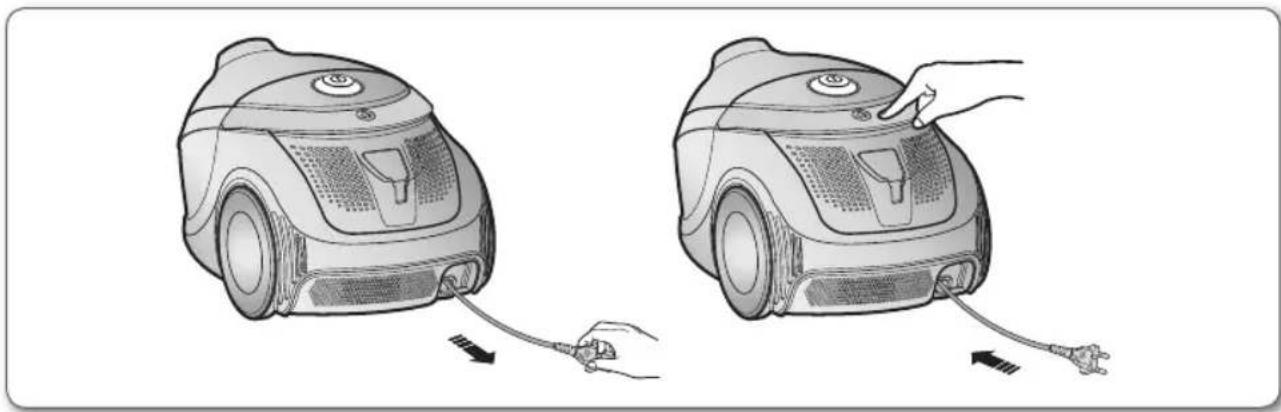

CAVO DI ALIMENTAZIONE

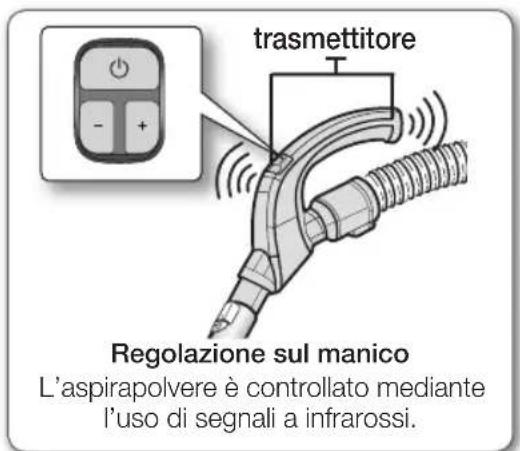

• Nell’estrarre il cavo di alimentazione, afferrare il cavo per la presa e non per il cavo. REGOLAZIONE POTENZA Tipo telecomando (opzionale) -TUBO

1. AspirapolvereON/Off( )

Premere il tasto ON/OFF per accendere/ spegnere l’aspirapolvere. Premerlo di nuovo per arrestare l’aspirapolvere.

2. Aspirapolvere (+,-)

Premere (+) per incrementare la potenza di aspirazione. Premere (-) per ridurre la potenza di aspirazione. Non coprire il trasmettitore sul manico quando si usa il tasto di regolazione posto sul manico. AVVERTENZA Regolazione sul manico L’aspirapolvere è controllato mediante l’uso di segnali a infrarossi. trasmettitore DJ68-00523E.indb 7 2010.3.18 11:38:3 AM08_ funzionamento funzionamento dell’aspirapolvere -TELAIO Premere il tasto di alimentazione ripetutamente per selezionare la modalità desiderata. (ON[MAX]

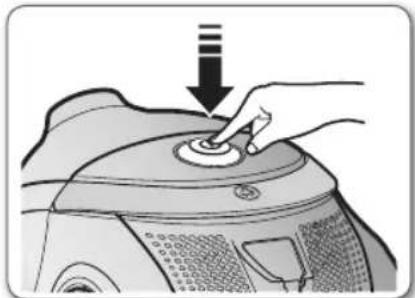

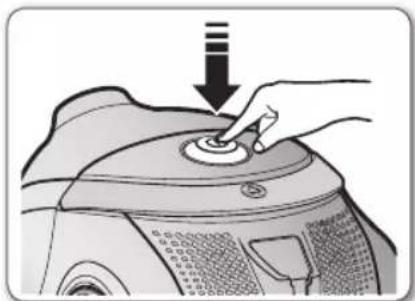

Off) Se il telecomando non funziona, è possibile controllare l’aspirapolvere utilizzando i tasti presenti sul telaio. Il tasto ON/OFF attiva e disattiva l'aspirapolvere. Tipo tasti di controllo sul telaio (opzionale) -TUBO Per ridurre la capacità di aspirazione al fine di pulire tendaggi, tappetini e altri tessuti leggeri, aprire il tappo dell’aria fino a rivelare l’apertura. -TELAIO Premere il tasto ON/OFF ripetutamente per avviare e arrestare l’aspirapolvere. (ON

Off) DJ68-00523E.indb 8 2010.3.18 11:38:5 AMmanutenzione _09 03 MANUTENZIONE manutenzione strumenti e filtro

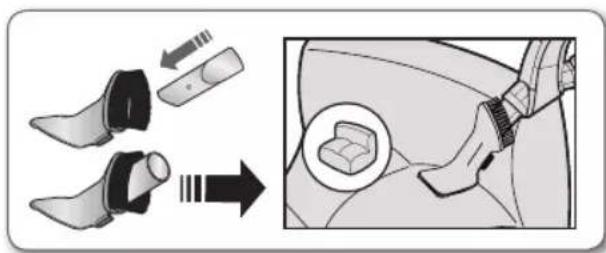

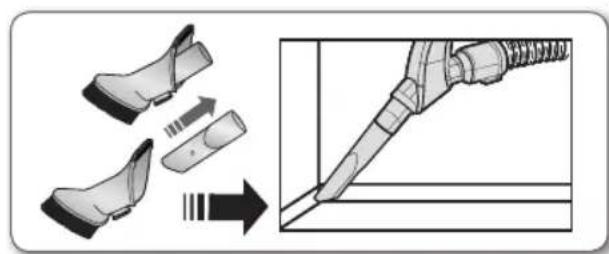

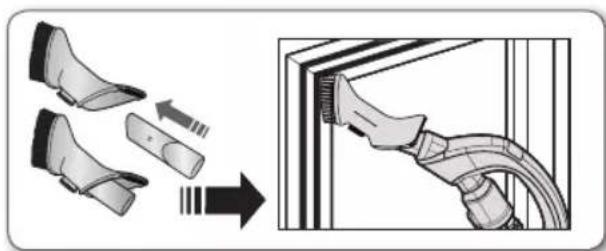

• Perutilizzarel’accessorioperlapolvere, inserirlo sul tubo all’altezza del manico.

• Perutilizzarel’accessorioperla tappezzeria, inserirlo sul tubo all’altezza del manico. Tubo

• Regolare la lunghezza del tubo telescopico facendo scorrere in avanti e indietro il tasto al centro.

• Percontrollarelapresenzadieventualiostruzioni, separare il tubo telescopico. Ciò consente di rimuovere più facilmente eventuali ostruzioni. DJ68-00523E.indb 9 2010.3.18 11:38:18 AM10_ manutenzione manutenzione strumenti e filtro

MANUTENZIONE STRUMENTI PER PAVIMENTI

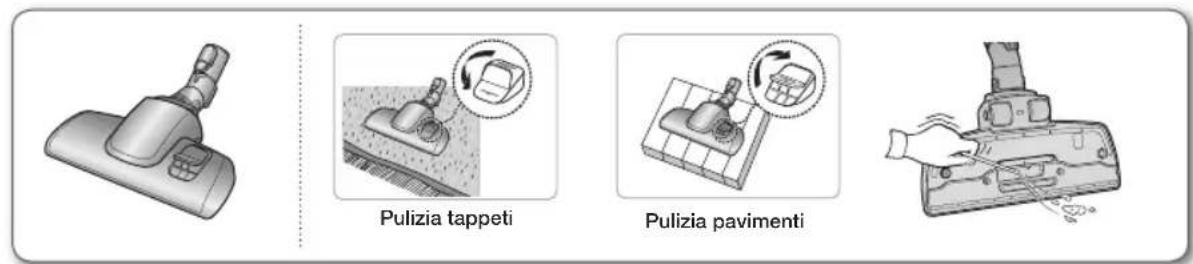

Spazzola a due vie (opzionale)

• Regolare la leva di ingresso in base al tipo di pavimento. Se l’ingresso è ostruito, rimuovere la sporcizia accumulata. Spazzola per parquet (opzionale) E’ possibile utilizzare l’aspirapolvere anche per la pulizia di locali molto ampi. Se l’ingresso è ostruito, rimuovere la sporcizia accumulata. Spazzola super turbina (opzionale)

• Per una migliore rimozione di peli animali e fibre dai tappeti. Lafrequenteaspirazionedicapelliepelidianimalipuòprovocareilblocco dellarotazioneacausadell’intrappolamentodeipeliattornoaltamburo.In questocaso,pulireaccuratamenteiltamburo.

1. Premere la leva nella direzione indicata dalla freccia come mostrato nella figura 1 e aprire

2. Eliminare la polvere dall’alloggiamento della spazzola usando uno spazzolino o una

3. Usando le forbici, rimuovere la sporcizia accumulata, come polvere e capelli intrappolati

attorno alla spazzola.

4. Premere la leva nella direzione indicata dalla freccia come mostrato nella figura 4 e

chiudere il coperchio. Prestare attenzione a non danneggiare la spazzola. Pulizia tappetiPulizia pavimentiAVVERTENZA apertochiuso DJ68-00523E.indb 10 2010.3.18 11:38:21 AMmanutenzione _11 03 MAnuTEnZiOnE sVuOTAMEnTO cOnTEniTORE di RAccOlTA pOlVERE

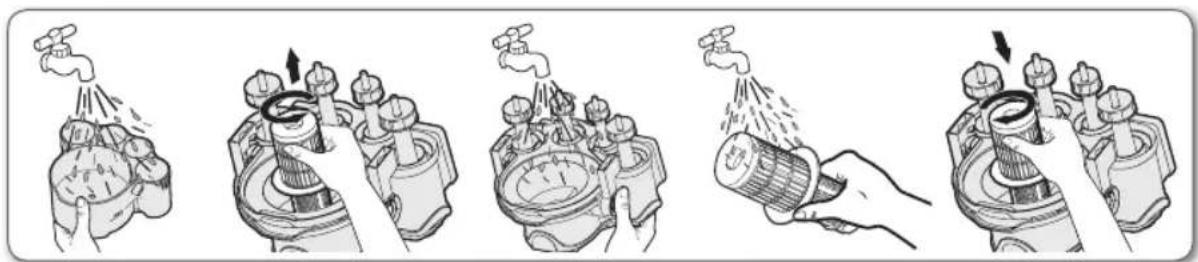

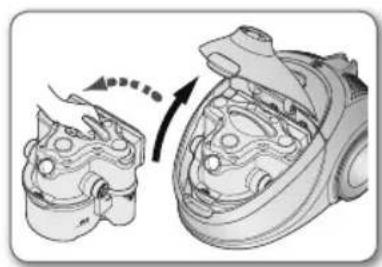

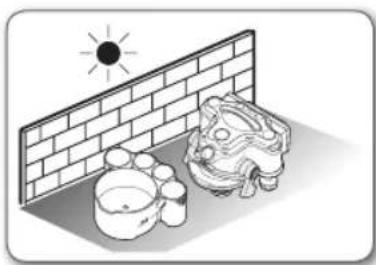

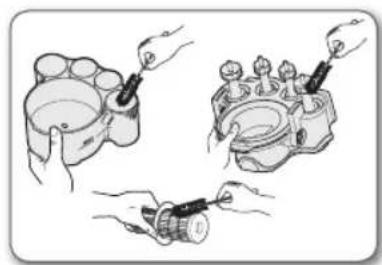

Sollevare il blocco del coperchio e aprire il coperchio per estrarre il ciclone dal corpo principale dell'aspirapolvere. Posizionare il ciclone su un tavolo. Sollevare la leva e separare completamente la parte superiore. Versare la polvere raccolta nel cestino dei rifiuti o in un sacchetto di plastica. Sciacquare con cura il ciclone. Se necessario usare una spazzola. Lasciare asciugare completamente il ciclone. Reinserire il ciclone nel corpo dell'aspirapolvere. DJ68-00523E.indb 11 2010.3.18 11:38:25 AM12_ manutenzione manutenzione strumenti e filtro

PULIZIA DELL’UNITÀ FILTRO

Quando effettuare la pulizia dell’unità filtro

• Se la potenza di aspirazione risulta sensibilmente ridotta.

• Quando la spugna è molto impregnata.

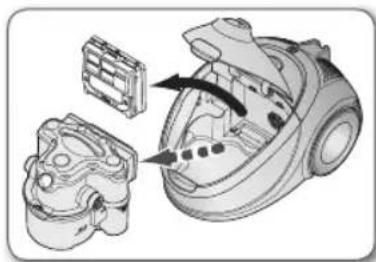

1. Rimuovere il contenitore

di raccolta polvere e l'unità filtro come mostrato in figura.

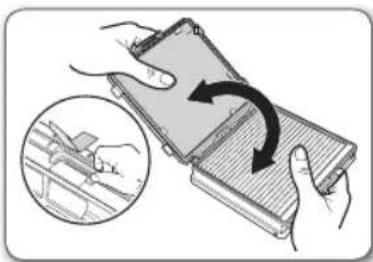

2. Rimuovere la parte di

telaio fisso e aprire il coperchio dell'unità filtro.

3. Separare la spugna

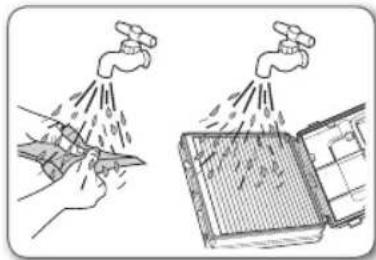

4. Lavare la spugna e il

filtro in acqua corrente.

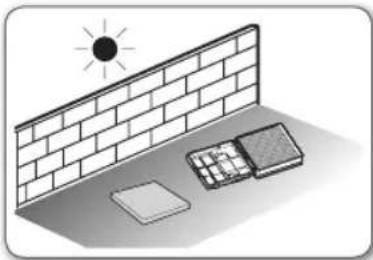

5. Lasciare asciugare la

spugna e il filtro per almeno 12 ore.

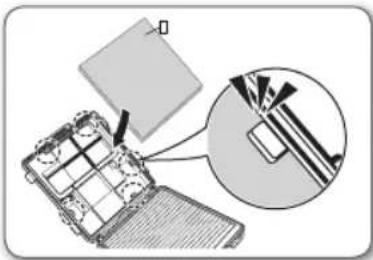

6. Reinserire con cura la

spugna nell'unità filtro.

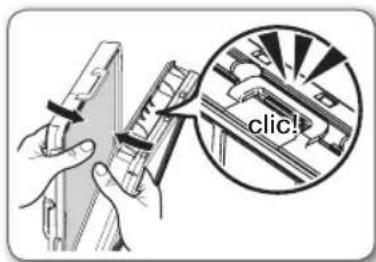

7. Chiudere il coperchio

dell'unità filtro e verificare che il telaio si chiuda correttamente.

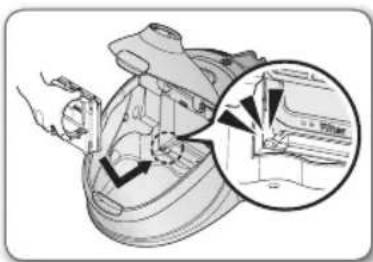

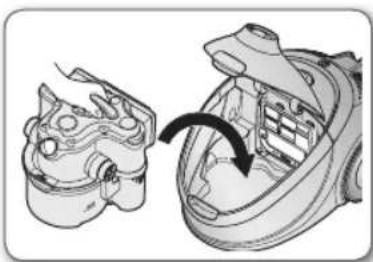

8. Inserire la parte inferiore

dell'unità filtro, quindi spingere l'intera unità nel corpo principale dell'aspirapolvere.

ciclone nel corpo dell'aspirapolvere. Sostituire l’unità filtro almeno una volta all’anno. In caso di uso frequente dell’aspirapolvere, il filtro avrà una durata inferiore. In questo caso si consiglia di sostituire il filtro più spesso. Mantenere sempre il filtro pulito. Verificarne regolarmente le condizioni. La mancata osservanza di questa precauzione può causare il surriscaldamento del motore e del corpo dell’aspirapolvere, il malfunzionamento e una minore durata dell’apparecchio. clic! DJ68-00523E.indb 12 2010.3.18 11:38:28 AMmanutenzione _13 03 MANUTENZIONE

SOSTITUZIONE DEL FILTRO ESTERNO

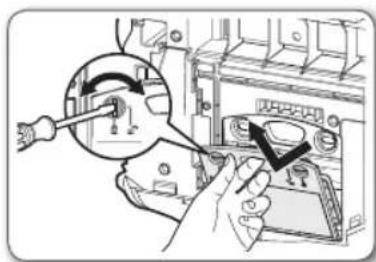

1. Ruotare il fermo in

senso orario ( ) per aprire il coperchio.

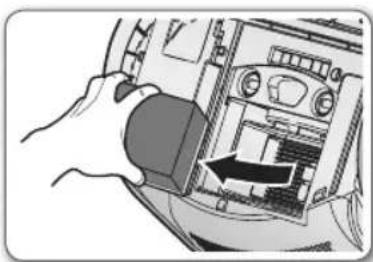

2. Estrarre il filtro HEPA

dal corpo principale dell'aspirapolvere.

3. Sostituzione del filtro

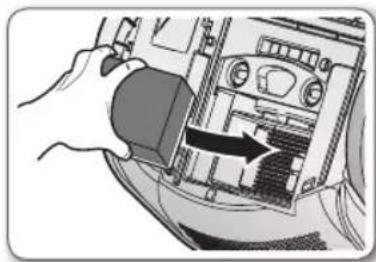

4. Inserire con cura il

nuovo filtro HEPA nel corpo principale.

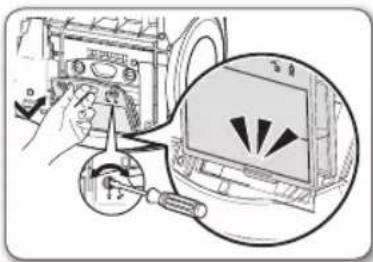

5. Inserire il coperchio

nel corpo principale partendo dal lato inferiore e bloccandolo in posizione ( ) in modo corretto. Sostituire il filtro esterno almeno una volta all’anno. In caso di uso frequente dell’aspirapolvere, il filtro avrà una durata inferiore. In questo caso si consiglia di sostituire il filtro più spesso. Verificarne regolarmente le condizioni. La mancata osservanza di questa precauzione può causare il surriscaldamento del corpo dell’aspirapolvere, il malfunzionamento e una minore durata dell’apparecchio. SOSTITUZIONE DELLE BATTERIE (opzionale)

1. Se l’aspirapolvere non funziona, sostituire le batterie.

Se il problema persiste, contattare un rivenditore autorizzato.

2. Utilizzare 2 batterie tipo AAA.

1. Non disassemblare o ricaricare le batterie.

2. Non riscaldare o gettare le batterie nel fuoco.

3. Non invertire le polarità (+), (-).

AVVERTENZA DJ68-00523E.indb 13 2010.3.18 11:38:35 AM14_ risoluzione dei problemi risoluzione dei problemi PROBLEMA SOLUZIONE Il motore non si avvia.

• Controllare il cavo, la spina e la presa elettrica.

• Lasciare raffreddare l'aspirapolvere. La potenza di aspirazione diminuisce gradualmente.

• Controllare eventuali ostruzioni e nel caso rimuoverle. Il cavo non si riavvolge completamente.

• Estrarre il cavo di circa 2-3 m quindi premere il pulsante di riavvolgimento. L'aspirapolvere non aspira

• Controllare il tubo e sostituirlo se necessario. Perdita di acqua dal contenitore di raccolta polvere.

• Verificare che le guarnizioni nella parte superiore siano ben posizionate.

• Verificare che le guarnizioni della leva inferiore del contenitore di raccolta siano ben posizionate. Eccessivo gocciolio d'acqua dall'interno del corpo.

• La fuoriuscita di alcune gocce di acqua nella parte interna è una condizione normale. Asciugare con cura il ciclone. Dalla parte superiore del corpo dell'aspirapolvere fuoriesce acqua sporca

• Verificare che il filtro sia montato correttamente.

• Se la quantità d'acqua è eccessiva, verificare che il livello d'acqua nel contenitore di raccolta non sia oltre il massimo livello; in questo caso, eliminarne una parte. L'acqua fuoriesce dal coperchio posteriore.

• Verificare il livello dell'acqua del ciclone.

• Utilizzare l'aspirapolvere senza ciclone fino a quando la perdita d'acqua dal coperchio posteriore non si arresta. Aspirazione bassa o ridotta.

• Controllare i filtri. Se necessario, pulirli come indicato nelle istruzioni. Se i filtri sono molto sporchi, sostituirli con filtri nuovi. Surriscaldamento dell'unità

• Controllare i filtri. Se necessario, pulirli come indicato nelle istruzioni. Scariche elettrostatiche

• Diminuire la regolazione della potenza. Cattivo odore emesso durante l'aspirazione
