MANUALE UTENTE VC08QVNDCRD/EG SAMSUNG

Aspirapolvere manuale dell'utente

*Prima di utilizzare questo prodotto, leggere attentamente le istruzioni.

* Solo per uso interno.

Italiano

imagine the possibilities

Grazie per avere acquistato un prodotto Samsung.

informazioni sulla sicurezza

INFORMAZIONI SULLA SICUREZZA

- Prima di utilizzare il prodotto, leggere attentamente questo manuale e conservarlo per future consultazioni.

- Dal momento che queste istruzioni coprono diversi modelli di prodotto, le caratteristiche dell'aspirapolvere acquistato potrebbero differire leggermente da quanto descritto in questo manuale.

SIMBOLI DI AVVERTENZA/ATTENZIONE UTILIZZATI

AT	Indica il possibile rischio di lesioni gravi perfi no mortali.
AV	Indica il possibile rischio di lesioni personali o danni materiali.

ALTRI SIMBOLI UTILIZZATI

	Rappresenta un'azione che NON SI DEVE intraprendere.
	Rappresentazione una indicazione che si deve seguire.
	Indica di scollegare la spina di alimentazione dalla presa.

Note sull'etichetta energetica

• L'effi cienza energetica e la classe prestazionale dichiarate per la pulizia di moquette sono ottenibili con l'uso della spazzola 2-Step acclusa.
• Se il pavimento presenta giunti e fughe, utilizzare l'acclusa spazzola "Pavimenti Eco", appositamente progettata per ottenere l'effi cienza energetica e la classe prestazionale dichiarate per la pulizia di questo tipo di pavimenti.
• I valori indicati sull'etichetta energetica sono stati determinati in base al processo di misurazione prescritto (conforme allo standard EN60312 - 1).

Pavimenti Eco

informazioni sulla sicurezza

PRECAUZIONI IMPORTANTI

1. Leggere attentamente tutte le istruzioni. Prima di accendere il prodotto, accertarsi che le specifi che elettriche dell'abitazione siano uguali a quelle indicate sull'etichetta posta sul fondo dell'aspirapolvere.
2. ATTENZIONE: Non utilizzare l'aspirapolvere per pulire pavimenti o tappeti bagnati. Non utilizzarlo per aspirare acqua.
3. Non utilizzare l'aspirapolvere senza la vaschetta di raccolta polvere. Al fi ne di garantire la massima effi cacia del prodotto, svuotare la vaschetta di raccolta polvere prima del completo riempimento.
4. Portare l'interruttore in posizione Stop (o Min) prima di inserire la spina nella presa elettrica.
5. Non utilizzare l'aspirapolvere per aspirare fi ammiferi, ceneri accese o mozziconi di sigaretta.
   Tenere l'aspirapolvere lontano da stufe o altre fonti di calore. Il calore può deformare e scolorire le parti in plastica del prodotto.
6. Evitare di aspirare oggetti appuntiti e rigidi poiché potrebbero danneggiare i componenti dell'aspirapolvere. Non salire con i piedi sul tubo. Non appoggiare pesi sul tubo. Non bloccare l'aspirazione o lo scarico dell'aria.
7. Prima di scollegare la spina del cavo di alimentazione dalla presa a muro, spegnere l'aspirapolvere. Scollegare la spina

dalla presa elettrica prima di cambiare il sacco o svuotare la vaschetta di raccolta polvere. Per evitare danni al prodotto, scollegare il prodotto dalla presa elettrica afferrando la spina e non tirando il cavo di alimentazione.

1. Questo apparecchio può essere utilizzato da bambini di età superiore agli 8 anni e da persone con handicap fi sici, sensoriali o mentali o senza esperienza o conoscenza del prodotto solo sotto la supervisione di una persona responsabile o nel caso in cui abbiano ricevuto informazioni specifici che sull'uso sicuro dell'apparecchio e ne abbiano compreso i rischi ad esso associati.
2. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione dell'apparecchio non devono essere eseguite da bambini senza la supervisione di un adulto responsabile.
3. Prima di procedere alla pulizia o alla manutenzione del prodotto, estrarre la spina dalla presa a muro.
4. L'uso di una prolunga elettrica è sconsigliato.
5. Se l'aspirapolvere non funziona correttamente, spegnerlo e consultare un tecnico dell'assistenza autorizzato.
6. Se il cavo di alimentazione è danneggiato, richiederne la sostituzione al produttore, a un tecnico dell'assistenza o un tecnico specializzato al fi ne di evitare potenziali pericoli.
7. Non trasportare l'aspirapolvere afferrandolo per il tubo. Per spostare il prodotto afferrarlo per l'apposita maniglia.
8. Quando non si usa il prodotto scollegare la spina dalla presa. Spegnere il prodotto prima di scollegare la spina dalla presa.

MONTAGGIO

DELL'ASPIRAPOLVERE

FUNZIONAMENTO

DELL'ASPIRAPOLVERE

07 Interruttore ON/OFF
07 Cavo di alimentazione
08 Regolazione potenza

MANUTENZIONE STRUMENTI

E FILTRO

09 Uso degli accessori
10 Manutenzione strumenti per pavimenti
11 Svuotamento vaschetta di raccolta polvere
12 Quando effettuare la pulizia dell'unità filtro
13 Pulizia dell'unità filtro
14 Pulizia del filtro esterno
14 Sostituzione della batteria (opzionale)

RISOLUZIONE DEI PROBLEMI

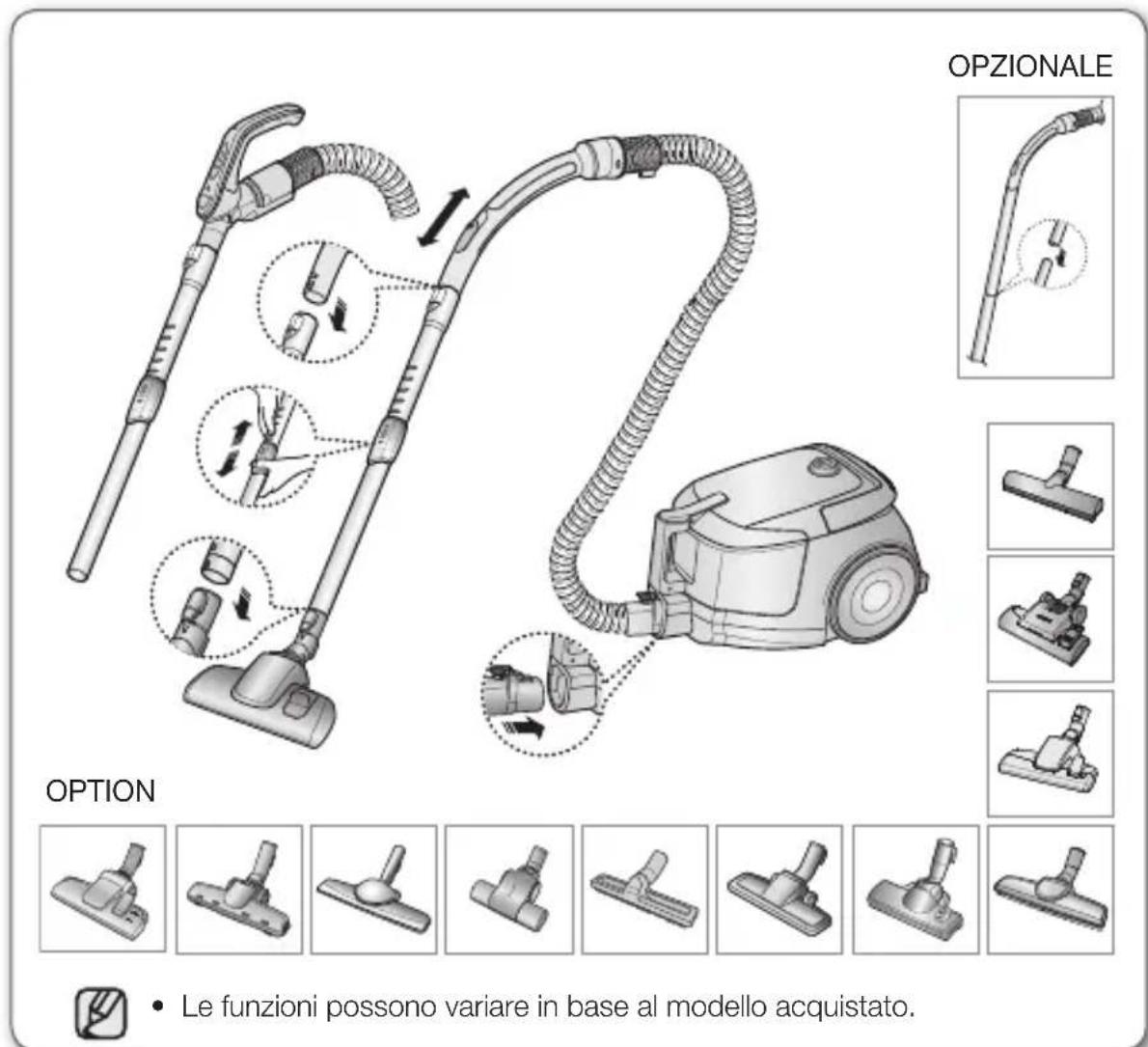

montaggio dell'aspirapolvere

OPZIONALE OPTION Le funzioni possono variare in base al modello acquistato.

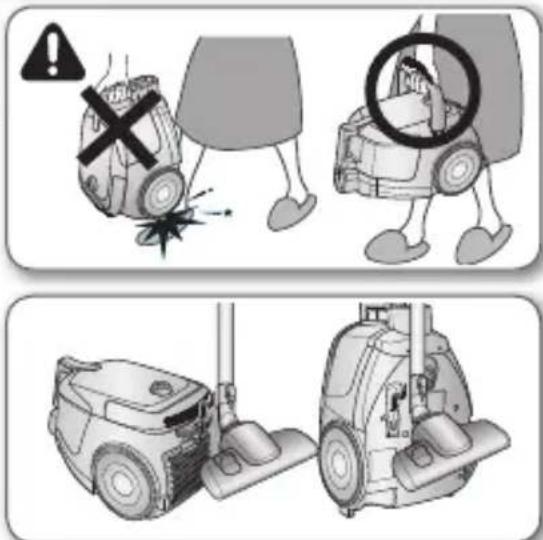

- Durante il trasporto del prodotto, non premere la maniglia della vaschetta di raccolta polvere.

- Pe riporre il prodotto, appoggiare il tubo con la spazzola a terra.

funzionamento dell'aspirapolvere

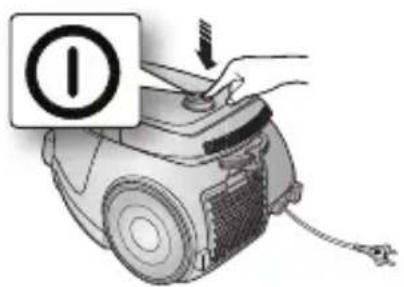

INTERRUTTORE ON/OFF

1) CONTROLLO ASPIRAZIONE 2) REGOLAZIONE SUL MANICO

- Nell'ESTRARRE il cavo di alimentazione, afferrare il cavo per la presa e non per il cavo.

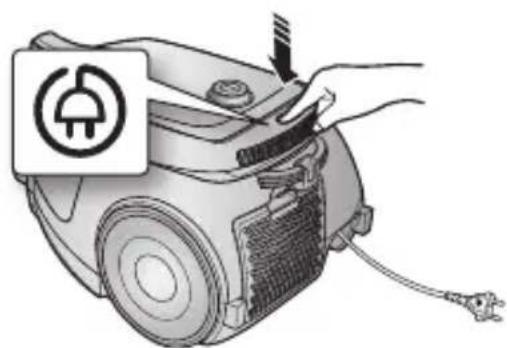

CAVO DI ALIMENTAZIONE

Per ridurre la capacità di aspirazione al fi ne di pulire tendaggi, tappetini e altri tessuti leggeri, aprire il tappo fi no a rivelare l'apertura.

• UNITA' (SOLO CONTROLLO ASPIRAZIONE)

MIN = Per superfi ci delicate come le tende. MAX = Per pavimenti resistenti e tappeti pesanti.

MIN MAX

REGOLAZIONE SUL MANICO

- TUBO

MODALITA' aspirapolvere (MIN/MID, MAX)

Premere il tasto MODE (MODALITA') ripetutamente per selezionare la modalità desiderata. (ON) MIN → MID → MAX

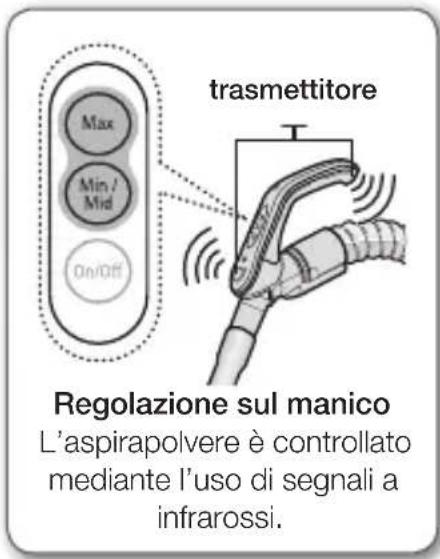

trasmettitore Max Min/Mid On/Off Regolazione sul manico L'aspirapolvere è controllato mediante l'uso di segnali a infrarossi.

manutenzione strumenti e fi ltro

USO DEGLI ACCESSORI

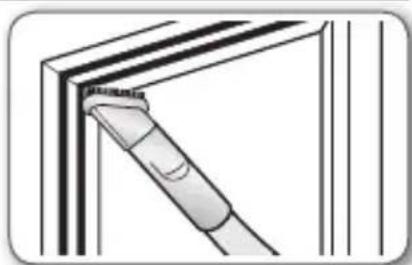

Tubo (opzionale)

- Regolare la lunghezza del tubo telescopico facendo scorrere in avanti e indietro il tasto posto al centro.

- Per controllare la presenza di eventuali ostruzioni, staccare il tubo telescopico. Ciò consente la facile rimozione di eventuali oggetti che ostruiscono il tubo.

- Spazzole per la pulizia di mobili, mensole, libri ecc.

- Spazzole a spatola per caloriferi, fessure, angoli e le intercapedini tra i cuscini.

Spazzola a due vie (opzionale)

- Regolare la leva di ingresso in base al tipo di pavimento.

- Se l'ingresso è ostruito, rimuovere la sporcizia accumulata.

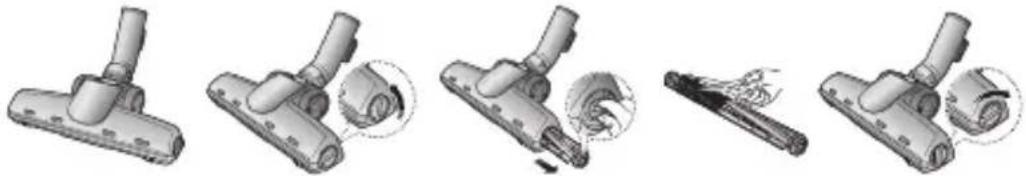

Spazzola per animali (opzionale)

Per una migliore rimozione di peli animali e fi bre sui tappeti.

La frequente aspirazione di capelli e peli di animali può provocare il blocco della rotazione a causa dell'intrappolamento dei peli attorno al tamburo. In questo caso, pulire accuratamente il tamburo.

Spazzola per coperte (opzionale)

L'eventuale otturazione della turbina impedisce la rotazione della spazzola; rimuovere la sporcizia accumulata come segue. Per l'aspirazione di peli animali e fi bre su tappezzeria e biancheria da letto.

Se l'ingresso è ostruito, rimuovere la sporcizia accumulata.

Ruotare il pulsante di blocco in posizione 'SBLOCCO' e rimuovere lo sporco.

Turbina Spazzola

Per rimontarlo, allineare il coperchio alla parte anteriore del telaio dell'aspirapolvere e chiudere. Una volta chiuso il coperchio, accertarsi che il pulsante di blocco sia in posizione 'BLOCCO'.

Usare solo per le coperte. Prestare attenzione a non danneggiare le spazzole nel rimuovere eventuali ostruzioni.

manutenzione strumenti e filtro

SVUOTAMENTO VASCHETTA DI RACCOLTA POLVERE

1. Quando la vaschetta di raccolta polvere è piena, o si nota una ridotta capacità di aspirazione, svuotare la vaschetta di raccolta.

1. Estrarre la vaschetta di raccolta polvere agendo sull'apposito pulsante.

1. Staccare il coperchio della vaschetta di raccolta polvere.

1. Chiudere il coperchio della vaschetta di raccolta polvere.

click

1. Prima di utilizzare l'unità, inserire la vaschetta di raccolta polvere nel suo alloggiamento fi no ad avvertire uno scatto.

- Vuotare in un sacchetto di plastica (consigliato in presenza di persone affette da asma/allergie)

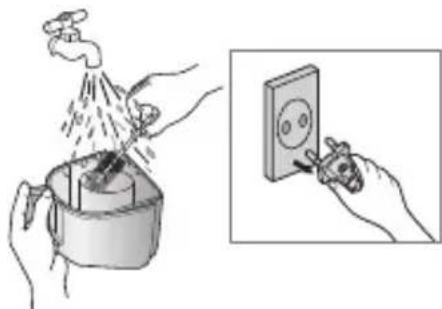

La vaschetta di raccolta polvere può essere lavata in acqua fredda.

- Se si nota una ridotta capacità di aspirazione, verifi care l'unità fi ltro come indicato sotto.

Portare la potenza di aspirazione su 'MAX'.

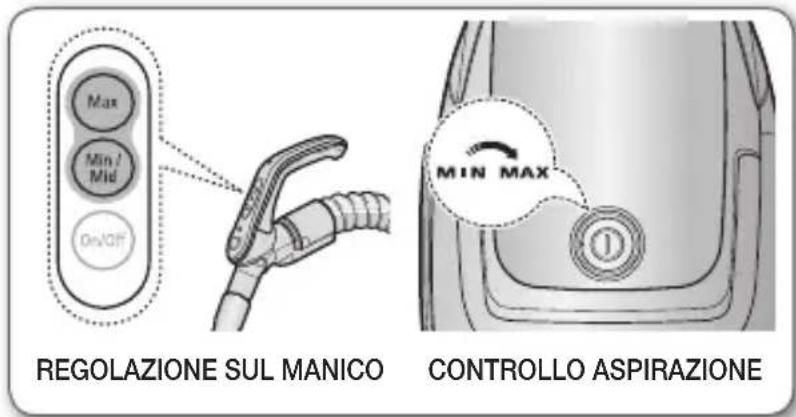

Max Min / Mid On/Off REGOLAZIONE SUL MANICO MIN MAX CONTROLLO ASPIRAZIONE

Se con il tubo di aspirazione sollevato dal pavimento di 10 cm si nota una ridotta capacità di aspirazione, pulire il filtro.

Quando si nota una riduzione costante nella potenza di aspirazione, pulire l'unità fi Itro come indicato nella fi gura seguente.

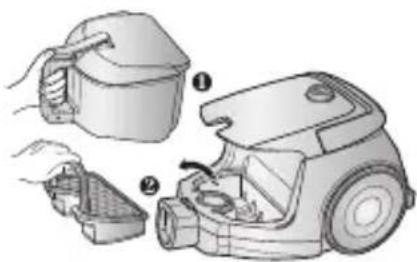

1. Rimuovere la vaschetta di raccolta polvere e l'unità fi Itro come mostrato in fi gura.

1. Rimuovere la spugna e il fi ltro dall'unità.

1. Lavare la spugna e il fi itro in acqua corrente.

1. Lasciare asciugare la spugna e il fi ltro per almeno 12 ore.

1. Reinserire la spugna e il fi ltro nell'unità.

1. Reinserire l'unità fi Itro nel corpo dell'aspirapolvere.

Lasciare asciugare il fi ltro completamente prima di rimontarlo nel corpo dell'aspirapolvere. Lasciarlo asciugare per 12 ore.

manutenzione strumenti e fi ltro

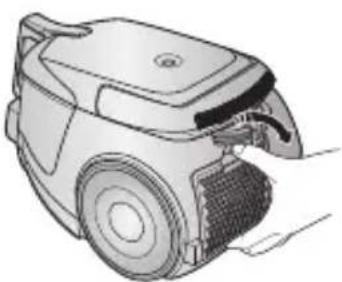

PULIZIA DEL FILTRO ESTERNO

Premere la parte di telaio fi sso sul retro del corpo principale per estrarlo.

OPZIONALE - MICROFILTRO

Estrarre e reinserire il fi Itro esterno ostruito.

I fi ltri di ricambio possono essere acquistati presso il distributore Samsung di zona.

OPZIONALE

SOSTITUZIONE DELLA BATTERIA (OPZIONALE)

1. Se l'aspirapolvere non funziona, sostituire le batterie. Se il problema persiste, contattare un rivenditore autorizzato.

2. Utilizzare due batterie formato AA (ministilo).

1. Non disassemblare o ricaricare le batterie.

2. Non esporre a fonti di calore o bruciare le batterie.

3. Non invertire la polarità (+), (-).

4. Smaltire le batterie in modo corretto.

TIPO DI BATTERIA: formato

AA (ministilo)

risoluzione dei problemi

PROBLEMA SOLUZIONE
Il motore non si avvia.	Controllare il cavo, la spina e la presa elettrica.Lasciare raffreddare l'aspirapolvere.
La potenza di aspirazione diminuisce gradualmente.	Controllare eventuali ostruzioni e nel caso rimuoverle.
Il cavo non si riavvolge completamente.	Estrarre il cavo avvolgibile di circa 2-3m e premere il pulsante di riavvolgimento del cavo.
L'aspirapolvere non aspira. • Controllare il tubo e sostituirlo se necessario.
Aspirazione bassa o ridotta	Controllare lo stato del fi Itro e, se necessario, pulirlo seguendo le istruzioni fornite. Se i fi Itri sono in cattive condizioni, sostituirli.
Surriscaldamento dell'unità	Controllare lo stato dei fi Itri e, se necessario, pulirli come indicato nelle istruzioni.
Scariche elettrostatiche • Diminuire la regolazione della potenza.

Questo aspirapolvere è approvato per quanto segue: Direttiva sulla compatibilità elettromagnetica : 2004/108/EEC Direttiva sulla sicurezza di bassa tensione : 2006/95/EC

Scheda prodotto

[Italiano]

Secondo il Regolamento delegato (UE) n. 665/2013 e 666/2013 della Commissione

A	Fornitore Samsung Electronics., Co. Ltd
B	Modello VCDC08QV VCDC15QV
C	Classe di efficienza energetica B E
D	Consumo annuo di energia (kWh/anno) 34	52
E	Classe di prestazione per la pulizia di tappeti	E	C
F	Classe di prestazione per la pulizia di pavimenti	A	C
G	Classe di ri-emissione della polvere B D
H	Livello di emissione sonora (dBA) 78 82
I	Potenza nominale d'ingresso (W) 750 1300
J	Tipo	Aspirapolvere multiuso

1) Consumo indicativo annuo di energia (kWh all'anno), sulla base di 50 operazioni di pulizia. Il consumo effettivo annuale di energia dipende dalle modalità di utilizzo dell'apparecchio.

2) Consumo elettrico e prestazioni sono basati sui metodi indicati negli standard EN 60312-1 e EN 60704.
