Tipo di prodotto	Aspirapolvere robot intelligente
Marca	Samsung
Modello	PowerBot VR20H9050UW
Dimensioni (L x l x H)	34 x 34 x 9 cm
Peso	3,2 kg
Colore	Bianco
Alimentazione	Batteria ricaricabile Li-ion, 21,6 V, 2000 mAh
Autonomia	Fino a 100 minuti
Tempo di ricarica	Circa 3 ore
Capacità del serbatoio polvere	0,7 L
Sistema di filtrazione	Filtro HEPA e prefiltro
Funzioni principali	Navigazione ciclonica, aspirazione potente, programmazione, rilevamento ostacoli, ritorno automatico alla base
Modalità di pulizia	Auto, manuale, programmato
Livello sonoro	75 dB
Manutenzione e pulizia	Svuotare il serbatoio, pulire le spazzole e il filtro regolarmente
Sicurezza	Sensori anti-caduta e anti-collisione, arresto automatico in caso di sollevamento
Ricambi	Filtri, spazzole, batterie disponibili sul sito Samsung
Indice di riparabilità	7,5/10
Accessori inclusi	Stazione di ricarica, adattatore, spazzola aggiuntiva, guida rapida
Garanzia	2 anni
Paese di origine	Corea del Sud

Domande frequenti - PowerBot VR20H9050UW SAMSUNG

Come avviare il mio Samsung PowerBot VR20H9050UW?

Premere il pulsante Power situato sulla parte superiore dell'aspirapolvere. Assicurarsi che la batteria sia carica e che il serbatoio sia vuoto.

Come programmare una pulizia differita?

Utilizzare il telecomando o l'app Samsung SmartThings per impostare un'ora di partenza. Consultare il manuale per le istruzioni dettagliate.

Cosa fare se l'aspirapolvere non torna alla base?

Verificare che la base sia ben collegata e che nessun ostacolo blocchi il percorso. Pulire i sensori della base e dell'aspirapolvere.

Come pulire il filtro HEPA?

Rimuovere il filtro e batterlo delicatamente per rimuovere la polvere. Evitare di lavarlo con acqua salvo diversa indicazione. Sostituirlo ogni 6 mesi.

L'aspirapolvere emette un rumore anomalo, cosa fare?

Verificare che la spazzola principale non sia ostruita da capelli o detriti. Pulirla e rimuovere eventuali corpi estranei.

Posso utilizzare l'aspirapolvere su tappeti?

Sì, l'apparecchio rileva automaticamente i tappeti e aumenta la potenza di aspirazione. Assicurarsi che le frange non siano troppo lunghe.

Come resettare l'aspirapolvere?

Tenere premuto il pulsante Reset per 10 secondi con l'aiuto di una graffetta. Tutte le impostazioni torneranno ai valori di fabbrica.

L'aspirapolvere rimane bloccato sotto i mobili, cosa fare?

Utilizzare le barriere virtuali fornite per impedire l'accesso alle aree pericolose. Si possono anche sollevare i mobili.

Come sostituire la batteria?

La batteria è interna. Contattare il servizio clienti Samsung per ottenere un ricambio e seguire le istruzioni di sostituzione nel manuale.

Dove scaricare l'app SmartThings?

L'app è disponibile sull'App Store (iOS) e Google Play (Android). Cercare 'Samsung SmartThings' e installarla.

MANUALE UTENTE PowerBot VR20H9050UW SAMSUNG

Robot aspirapolvere manuale dell'utente

* Prima di utilizzare questo prodotto, leggere attentamente le istruzioni.

* Solo per uso interno.

Italiano

immagina le possibilità

Grazie per avere acquistato un prodotto Samsung.

SAMSUNG

Indice

03 Informazioni sulla sicurezza

08 Installazione

Accessori / Note per l'installazione

10 Carica

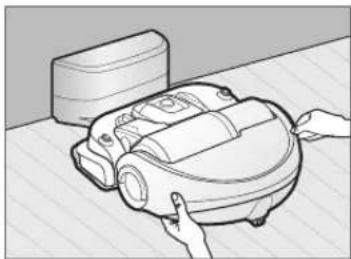

Ricarica automatica / Ricarica / Batterie scariche (Lo)

12 Installazione della Virtual guard

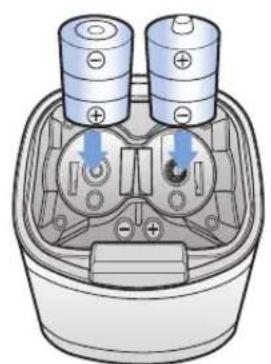

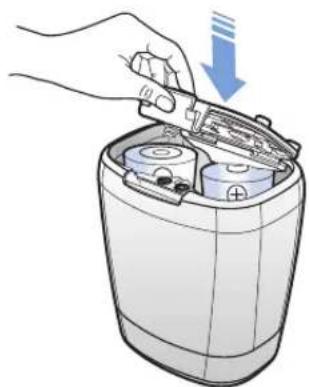

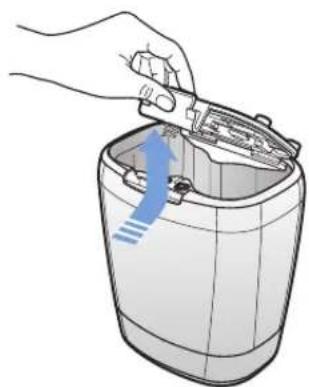

Nomenclatura delle parti della Virtual guard / Inserimento delle batterie

14 Uso del robot aspirapolvere

Accensione e spegnimento / Uso della modalità Pulizia automatica / Uso delle modalità di pulizia / Ricarica

Alimentazione/Ricarica / Modalità Pulizia / Funzioni aggiuntive / Controllo della direzione / Pulizia di un singolo punto

18 Nomenclatura delle parti

Alto / Fondo / Display

19 Impostazione dell'ora/della programmazione

Impostazione dell'ora / Impostazione della programmazione

20 Pulizia e manutenzione

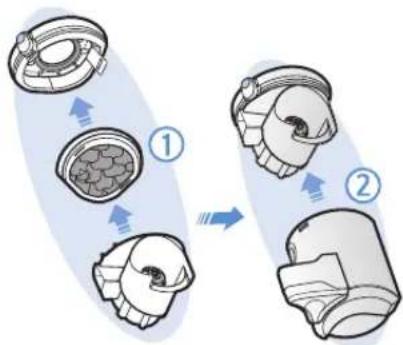

Pulizia del contenitore di raccolta polvere / Pulizia dei sensori e della telecamera / Pulizia della spazzola principale / Pulizia della ruota di guida

22 Note e precauzioni

In uso / In carica / Pulizia e manutenzione / Informazioni sulle batterie / Informazioni sul sensore IrDA

24 Codici di errore

25 Risoluzione dei problemi

26 Dichiarazione Open Source

27 Specifiche

Informazioni sulla sicurezza

INFORMAZIONI SULLA SICUREZZA

- Prima di utilizzare il prodotto, leggere attentamente questo manuale e conservarlo per future consultazioni.

- Dal momento che queste istruzioni coprono diversi modelli di prodotto, le caratteristiche dell'aspirapolvere acquistato potrebbero differire leggermente da quanto descritto in questo manuale.

SIMBOLI DI ATTENZIONE/AVVERTENZA UTILIZZATI

AWVERTENZA	Indica il possibile rischio di lesioni gravi perfino mortali.
ATTENZioNE	Indica il rischio di lesioni personali o danni materiali.

ALTRI SIMBOLI UTILIZZATI

NoTA	Indica il rischio di lesioni personali o danni materiali.

Informazioni sulla sicurezza

IMPORTANTI ISTRUZIONI DI SICUREZZA

Durante l'uso di apparecchiature elettriche, è necessario seguire alcune precauzioni di base, tra le quali:

LEGGERE COMPLETAMENTE LE ISTRUZIONI D'USO PRIMA DI UTILIZZARE IL ROBOT ASPIRAPOLVERE.

Scollegare il prodotto dalla presa di corrente in caso di inutilizzo o prima di effettuare la manutenzione.

ATTENZIONE: per ridurre il rischio di incendio, scariche elettriche o lesioni:

GENERALE

• Usare il prodotto solo secondo quanto descritto in questo manuale.
• Se il robot aspirapolvere o la base di ricarica mostrano segni di danneggiamento, non utilizzarli.
• In caso di malfunzionamento, caduta, danni, permanenza all'esterno o immersione in acqua del robot aspirapolvere o della base di ricarica, rivolgersi a un centro assistenza clienti.
• Non toccare il robot aspirapolvere o la base di ricarica con le mani bagnate.
• Usare il prodotto solo su superfici asciutte e in interno.
• Questo apparecchio può essere utilizzato da bambini di età superiore agli 8 anni e da persone con handicap fisici, sensoriali o mentali o senza esperienza o conoscenza del prodotto solo sotto la supervisione di una persona responsabile o nel caso in cui abbiano ricevuto informazioni specifiche sull'uso sicuro dell'apparecchio e ne abbiano compreso i rischi ad esso associati.
• I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione dell'apparecchio non devono essere eseguite da bambini senza la supervisione di un adulto responsabile.

Base di ricarica (Stazione)

• Non modificare la spina polarizzata per adattarla a una presa non polarizzata o a un cavo di prolunga.
• Non utilizzare in esterno o su superfici bagnate.
• Scollegare la base di ricarica dalla presa elettrica in caso di inutilizzo e prima di effettuare la manutenzione.
• Usare solo la base di ricarica fornita in dotazione dal costruttore.
• Non usare un cavo o una spina di alimentazione danneggiati o una presa allentata.

• Non trasportare il prodotto tirandolo per il cavo, non utilizzare il cavo come una maniglia, non incastrare il cavo chiudendo una porta, non far passare il cavo intorno a bordi o angoli taglienti. Tenere il cavo lontano da superfici calde.

• Non utilizzare prolunghe o prese con una capacità di corrente inadeguata al carico.

• Non scollegare la spina di alimentazione tirandola per il cavo. Per scollegare il prodotto, afferrare la spina, non il cavo.
• Non aprire o bruciare le batterie poiché potrebbero esplodere ad elevate temperature.
• Non tentare di aprire la base di ricarica. Le riparazioni devono essere eseguite esclusivamente da un centro assistenza clienti qualificato.
• Non esporre la base di ricarica a temperature elevate, umidità o vapore.

roBoT asplrapolVere

• Non aspirare oggetti rigidi, appuntiti o taglienti come vetro, chiodi, viti, monete o simili.
• Non utilizzare senza filtro. Durante la manutenzione dell'unità, non inserire dita o altri oggetti nel comparto della ventola per evitare lesioni in caso di attivazione accidentale del prodotto.
• Non inserire oggetti estranei nelle aperture di ventilazione. Non utilizzare se le aperture sono ostruite; mantenerle libere da polvere, residui, capelli o qualunque oggetto possa ridurre il flusso dell'aria.
• Non aspirare sostanze tossiche (candeggina, ammoniaca, disgorgante idraulico).
• Non aspirare oggetti ardenti o che producono fumo, quali sigarette, fiammiferi o braci.
• Non utilizzare per aspirare liquidi infiammabili o combustibili quali benzina, né usare in luoghi dove tali sostanze potrebbero essere presenti.
• Non usare in luoghi in cui sono presenti candele o lampade da tavolo appoggiate al pavimento.
• Non usare in luoghi in cui sono presenti fiamme libere (camini o stufe).
• Non usare in luoghi in cui sono presenti alcool distillato, diluenti, portaceneri con sigarette accese, ecc.
• Non usare il robot aspirapolvere in spazi ristretti in cui siano presenti vapori rilasciati da vernici a base d'olio, diluenti, antitarme, polveri infiammabili, o altri vapori esplosivi o tossici.
• In caso di uso intensivo o temperature estreme, dalle batterie può fuoriuscire liquido. Se il liquido fuoriuscito entra a contatto con la pelle, lavare immediatamente con acqua. Se il liquido fuoriuscito entra a contatto con gli occhi, lavare immediatamente con acqua corrente per almeno 10 minuti. Consultare un medico.

Informazioni sulla sicurezza

AVVERTENZA

Alimentazione

Evitare qualsiasi rischio di incendio o scariche elettriche.

- Non danneggiare il cavo di alimentazione.

- Non estrarre il cavo di alimentazione con forza eccessiva e non toccare la spina con le mani bagnate.

- Utilizzare solo una fonte di alimentazione da 100-240 V e non utilizzare una presa multipla che alimenti più dispositivi per volta. (Non lasciare il cavo di alimentazione appoggiato a terra.)

- Non usare un cavo o una spina di alimentazione danneggiati o una presa allentata.

Rimuovere polvere e sostanze estranee dai contatti e dalle parti di contatto della spina elettrica.

- Rischio di scarica elettrica o malfunzionamento.

AVVERTENZA

Prima dell'uso

▶ Non utilizzare il robot aspirapolvere vicino a materiali infiammabili.

- Non posizionare vicino a candele accese, lampade da tavolo, camini o materiali infiammabili quali benzina, alcool, diluenti, ecc.

Il robot aspirapolvere è solo per uso domestico, pertanto se ne sconsiglia l'uso in un attico, seminterrato, magazzino, edificio industriale, all'esterno, in luoghi caratterizzati da umidità (come lavanderie e bagni), su tavoli o scaffali.

- Il robot aspirapolvere potrebbe subire danni o malfunzionare.

▶ Installare la Virtual guard davanti ad aree pericolose (quali scale o guide) per evitare di danneggiare il prodotto e di incorrere in lesioni personali.

- Per la propria sicurezza, mantenere sempre il sensore di dislivello pulito.

Il robot aspirapolvere non deve attraversare pozze di liquido o entrare a contatto con liquidi.

- Se le ruote attraversano un liquido, il robot aspirapolvere può riportare gravi danni e contaminare altre aree lungo il suo passaggio.

▶ Non versare liquidi sul caricabatterie.

- Pericolo di scariche elettriche o incendio.

▶ Non usare la base di ricarica per scopi diversi da quelli per la quale è stata progettata.

- La base di ricarica potrebbe subire gravi danni o potrebbe esservi il rischio di incendio.

Per la propria sicurezza, mantenere sempre il sensore di dislivello pulito.

AVVERTENZA

Durante l'uso

Qualora si avvertano odori o rumori insoliti o si noti del fumo fuoriuscire dal robot aspirapolvere, spegnere immediatamente l'apparecchio premendo l'interruttore posto sul fondo del robot e contattare il centro assistenza.

AVVERTENZA

Pulizia e manutenzione

Se il cavo di alimentazione è danneggiato, contattare il centro assistenza per richiederne la sostituzione da parte di un tecnico certificato.

- Pericolo di scariche elettriche o incendio.

▶ Per sostituire le batterie, rivolgersi al Centro di assistenza Samsung Electronic.

- L'uso di batterie di altri prodotti può provocare malfunzionamenti.

ATTENZIONE

Prima dell'uso

▶ Inserire il contenitore di raccolta polvere prima di usare il robot aspirapolvere.

▶ Aprire tutte le porte dell'appartamento in modo che il robot aspirapolvere sia in grado di entrare e pulire tutte le stanze, inoltre ricordarsi di installare la Virtual guard davanti alla porta di ingresso, a balconi, bagni o altre aree nelle quali il robot potrebbe cadere.

▶ Prestare attenzione alle seguenti condizioni per effettuare una ricarica corretta delle batterie.

- Accendere sempre la base di ricarica.

- Installare la base di ricarica in un luogo facile da individuare per il robot.

- Non lasciare oggetti davanti alla base di ricarica.

Durante l'installazione della base di ricarica, non lasciare il cavo disatteso sul pavimento poiché il robot potrebbe rimanervi impigliato.

▶ Non usare il robot aspirapolvere su pavimenti scuri.

- Il robot aspirapolvere potrebbe non essere in grado di funzionare regolarmente.

▶ Non sollevare il robot per la maniglia del contenitore di raccolta polvere.

▶ Non posizionare oggetti a meno di 0,5 m sui lati e 1 m sulla parte anteriore della base di ricarica.

Accertarsi che i contatti della base di ricarica non sia danneggiati e non siano coperti da sostanze estranee.

▶ Non installare la base di ricarica su un pavimento nero o scuro.

- Se il pavimento intorno alla base di ricarica è scuro, la ricarica potrebbe non essere eseguita correttamente.

Rimuovere eventuali oggetti che possano disturbare i movimenti del robot aspirapolvere (ad esempio giochi oper bambini) prima di attivare la modalità di pulizia.

ATTENZIONE

Durante l'uso

L'uso del robot aspirapolvere su tappeti molto alti può danneggiare sia il robot sia il tappeto.

- Il robot aspirapolvere non è in grado di passare su tappeti più spessi di 1 cm.

▶ Non usare il robot aspirapolvere su tavoli o in luoghi elevati da terra.

– Il robot potrebbe cadere e subire danni.

Il robot aspirapolvere potrebbe urtare sedie e gambe di tavoli, quindi spostarli prima di azionare il robot per effettuare una pulizia rapida ed efficiente.

▶ Quando il robot è in funzione, non sollevarlo o portarlo in un'altra zona.

▶ Non afferrare le ruote di guida del robot aspirapolvere nel trasportarlo in un'altra zona.

▶ Non posizionare oggetti sopra il robot poiché potrebbe malfunzionare.

Rimuovere eventuali sacchetti di carta o plastica grandi prima di usare il robot poiché potrebbero bloccarne le aperture di ventilazione.

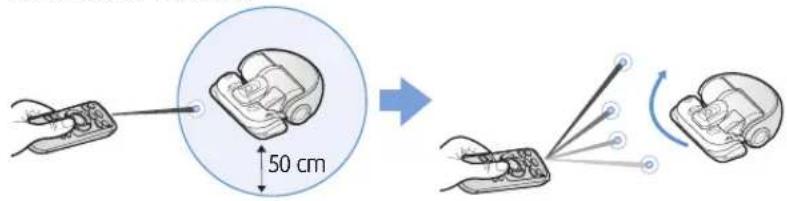

▶ Non puntare direttamente il puntatore rosso verso persone o animali.

ATTENZIONE

Pulizia e manutenzione

▶ Per prevenire danni al robot aspirapolvere rispettare le seguenti condizioni.

- Non pulire il robot aspirapolvere spruzzandovi sopra acqua, né usando benzina, diluenti, acetone o alcool.

▶ Non smontare o riparare autonomamente il robot aspirapolvere. Tale operazione deve essere effettuata da un tecnico qualificato.

- Mantenere sempre puliti il sensore degli ostacoli e quello di dislivello.

- In caso si accumuli dello sporco, i sensori potrebbero non funzionare correttamente.

Installazione

La base di ricarica deve sempre essere accesa.

1 Collegare la presa adattatore alla base di ricarica

2 Collegare il cavo di alimentazione all'adattatore

Quando si usa l'adattatore, il lato con l'adesivo deve essere rivolto verso il basso.

3 Collegare il cavo di alimentazione alla presa di corrente.

La spia di alimentazione (rossa) si accende.

Accessori

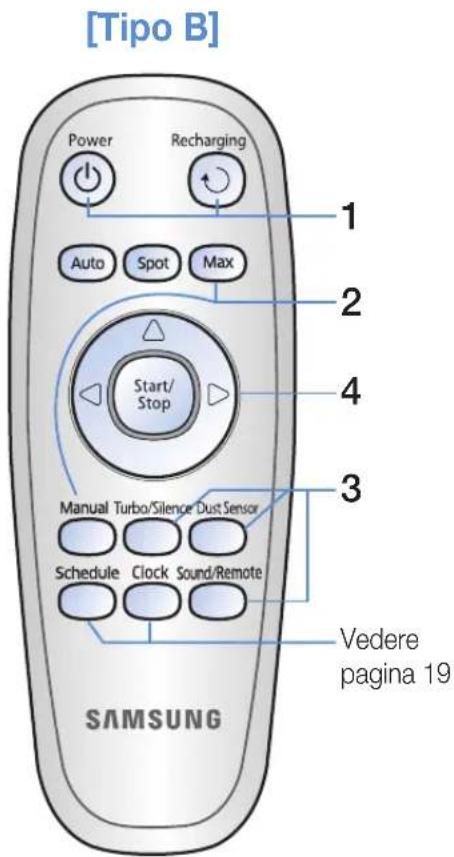

Telecomando Batterie (Tipo AAA) Manuale dell'utente / Guida rapida			Filtro di ricambio
Spazzola per pulizia Cavo di alimentazione Adattatore Virtual guard

Note per l'installazione

Nota

▶ Installare la base di ricarica in un luogo che presenti pavimento e pareti a livello.
▶ E' meglio installare la base di ricarica lungo la scanalatura di pavimenti in legno.
Se l'interruttore di emergenza è spento, il robot aspirapolvere non effettuerà la ricarica anche se collegato alla base di ricarica.

▶ Accendere sempre la base di ricarica.

• Se la base di ricarica non è alimentata, il robot non sarà in grado di effettuare la ricarica automatica.
• Se il robot aspirapolvere viene lasciato scollegato dalla base di ricarica, la batteria si scaricherà naturalmente.

Se il robot aspirapolvere è in modalità risparmio energetico, l'alimentazione non si attiverà nemmeno spegnendo e riaccendendo l'interruttore di emergenza. Tenere premuto il tasto [Start/Stop] sul robot aspirapolvere.

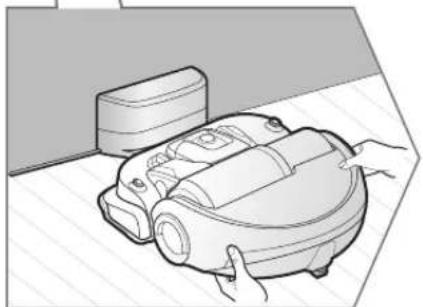

Carica

La prima ricarica dopo l'acquisto impiega circa 160 minuti e il tempo di utilizzo è di circa 60 minuti.

- La gamma di tensioni di questo prodotto è 100-240 V\~.

1 Attivare l'interruttore di emergenza posto sul fondo

Per accendere il robot aspirapolvere è necessario attivare l'interruttore di emergenza.

2 Effettuare la ricarica manuale del robot aspirapolvere posizionandolo nella base di ricarica.

Verificare che i contatti di ricarica del robot e della stazione siano allineati.

3 Controllare lo stato della carica.

“” si attiverà in base all'andamento della ricarica mentre "FULL" si accenderà al termine della ricarica.

Ricarica automatica

Quando la spia della batteria lampeggia durante la pulizia, il robot aspirapolvere ritorna alla base di ricarica automaticamente per eseguire la ricarica delle batterie.

Ricarica

E' possibile indicare al robot aspirapolvere di recarsi alla base di ricarica durante il processo di pulizia.

Batterie scariche (Lo)

Effettuare la ricarica manuale del robot aspirapolvere posizionandolo nella base di ricarica.

Azioni da intraprendere se la ricarica non viene eseguita

Verificare l'installazione della base di ricarica quando;

▶ la base di ricarica è posizionata in un luogo nel quale il robot non ha un facile accesso
▶ la distanza tra la base di ricarica e il robot è superiore ai 5 m

-il robot aspirapolvere potrebbe impiegare molto tempo per raggiungere la base di ricarica

Ricaricare manualmente il robot aspirapolvere quando;

la base di ricarica è posizionata in un angolo
la batteria è completamente scarica
▶ il robot aspirapolvere è impigliato in un ostacolo (un mobile, ad esempio)
- il robot aspirapolvere non è in grado di oltrepassare una soglia per raggiungere la base di ricarica (l'altezza della soglia che il robot è in grado di passare è di 1,5 cm al massimo)
▶ quando la spia dell'indicatore della batteria lampeggia e sul display appare "Lo"
- quando il robot aspirapolvere è impostato in modalità Pulizia Spot o Pulizia manuale

Installazione della Virtual guard

I raggi infrarossi emessi dalla Virtual guard impediscono al robot aspirapolvere di accedere ad alcune zone.

1 Premere il tasto di accensione per accendere il robot

La spia di alimentazione (rossa) lampeggia.

2 Installare la Virtual guard dove si intende limitare l'accesso al robot aspirapolvere

Verificare che il sensore di distanza sia rivolto nella direzione desiderata nella quale si intende installare la barriera invisibile (che limiterà l'accesso al robot aspirapolvere).

Nomenclatura delle parti della Virtual guard

Inserimento delle batterie

Le batterie della Virtual guard devono essere acquistate a parte.

1 Aprire il coperchio della batteria della Virtual guard premendo la linguetta di blocco, quindi sollevarlo.

2 Inserire batterie alcaline (tipo D) come mostrato nell'immagine (controllare le polarità +, -).

3 Inserire un'estremità del coperchio nell'alloggiamento e premere l'altra estremità per chiudere il vano batterie.

Uso del robot aspirapolvere

Prima di utilizzare il robot aspirapolvere è necessario attivare l'interruttore di emergenza.

Accensione e spegnimento

Premere il tasto per più di 3 secondi

- Se il robot non viene utilizzato per 30 minuti, l'apparecchio si spegne automaticamente. -E' possibile accenderlo usando i tasti posti sul robot.

Uso della modalità Pulizia automatica

Il robot si sposta e pulisce automaticamente fino a quanto non abbia passato la zona interessata almeno una volta.

* Interruzione della pulizia: Premere brevemente il tasto 🚪️.

Uso delle modalità di pulizia

E' possibile impostare la modalità di pulizia preferita.

E' possibile indicare al robot aspirapolvere di recarsi alla base di ricarica durante il processo di pulizia.

Selezione della modalità di pulizia

Modalità di pulizia Come selezionarla Icona visualizzata
Pulizia automatica	Premere una volta
Pulizia spot	Premere due volte
Pulizia max	Premere 3 volte
Pulizia manuale	Premere 4 volte* Il controllo della direzione può essere effettuato solo mediante telecomando.

* Quando il robot aspirapolvere è in fase di ricarica, è possibile selezionare solo le modalità Pulizia automatica e Pulizia max.

Metodi di pulizia per ogni modalità

Pulisce automaticamente fino a quando l'intera area viene passata una volta.

Pulizia spot

Pulisce in modo accurato una zona delimitata. Questa modalità può essere utilizzata per pulire briciole di pane o dolci.

Pulizia max

La pulizia continua fino all'esaurimento della batteria.

Pulizia manuale

Per pulire un'area specifica (pulizia spot) è possibile spostare il robot aspirapolvere mediante telecomando.

Uso del telecomando

1 Alimentazione/Ricarica

	[Tipo A]	[Tipo B]
Potenza			Accendere/Spegnere il robot aspirapolvere
Ricarica			Selezionare per indicare al robot aspirapolvere di recarsi alla base di ricarica durante il processo di pulizia.

2 Modalità di pulizia

Pulizia automatica			Selezionare per effettuare la pulizia automatica di una zona
Pulizia spot			Selezionare per effettuare la pulizia intensa di una specifica zona
Pulizia max			Selezionare per indicare al robot di effettuare la pulizia fino a quando la spia della batteria lampeggia dopo aver raggiunto il livello uno
Pulizia manuale			Selezionare per controllare ed effettuare la pulizia manuale mediante telecomando
Avvio/Arresto			Selezionare per avviare o terminare il processo di pulizia

3 Funzioni aggiuntive

Modalità Silenziosa		[1]	Selezionare per eseguire la pulizia con un livello di rumore inferiore* La modalità Turbo non è disponibile
Modalità Sensore polvere			In modalità Pulizia automatica► Quando il robot rileva della polvere, aumenta la forza di aspirazione e si sposta intorno all'area per concentrare la pulizia nella zona da pulire.In modalità Pulizia Spot/Max/Manuale► Quando il robot rileva della polvere aumenta la forza aspirazione.
Suono		[9]	Ogni volta che si preme questo pulsante, viene selezionata la sequenza Segnali acustici > Muto.* Funzione di controllo remoto NON supportato.

Inserimento delle batterie

Aprire il vano batterie premendo la linguetta di blocco e sollevando il coperchio, quindi inserire le batterie come mostrato in figura. Riposizionare il coperchio e premere fino allo scatto in posizione.

4 Controllo della direzione

[Tipo A] [Tipo B]
		Selezionare per procedere in avanti
		Selezionare per girare a sinistra
		Selezionare per girare a destra

* Il movimento in retro non è disponibile

5 Pulizia di un singolo punto

-Disponibile solo in telecomandi di tipo A

E' possibile usare il telecomando per indicare di pulire un punto desiderato mentre il robot è in fase di pulizia.

Puntare la luce rossa sul pavimento a una distanza di 50 cm dal robot aspirapolvere.

Tenere premuto il pulsante Point cleaning per spostare la luce rossa sul punto desiderato. Il robot aspirapolvere seguirà la luce continuando la pulizia.

Distanza operativa del telecomando

Altezza del telecomando

Distanza operativa

Altezza del telecomando	0,5 m 1 m	1,5 m
Distanza operativa Circa 1,5 m Circa	2 m Circa 3 m

Nomenclatura delle parti

Alto

1. Display
2. Fermo contenitore di raccolta polvere
3. Ricevitore segnali telecomando
4. Sensore Virtual guard
5. Sensore ostacoli
6. Contenitore di raccolta polvere
7. Telecamera
8. Maniglia del contenitore di raccolta polvere
9. Sensore paracolpi

Fondo

1. Contatti di ricarica
2. Spazzola principale
3. Coperchio spazzola principale
4. Sensore di dislivello
5. Rullo
6. Copribatteria
7. Tasto coperchio spazzola principale
8. Ruote di guida
9. Interruttore di emergenza

Display

1. Muto
2. Indicatore di errore (vedere pagina 24)
3. Programmazione Singola/Giornaliera
4. Ispezione filtro
5. Spia batteria
6. Display numerico
7. Pulizia automatica
8. Pulizia spot
9. Pulizia max
10. Pulizia manuale
11. Modalità Silenziosa
12. Modalità Sensore polvere
13. Tasto Modalità Pulizia
14. Tasto di Ricarica
15. Tasto di Avvio/Arresto

Impostazione dell'ora/della programmazione

I tasti del telecomando di tipo B Clock, , Schedule funzionano allo stesso modo di quelli di tipo A.

Impostazione dell'orario

Prima di utilizzare la Programmazione singola/Giornaliera è necessario impostare l'orario corrente.

Impostazione della programmazione

L'impostazione/annullamento della programmazione può essere effettuata solo quando il robot è fermo nella base di ricarica.

Annullamento durante l'impostazione

▶ L'impostazione viene annullata automaticamente in mancanza di input per 1 minuto.

Annullamento programmazione Singola/Giornaliera

Quando sono impostate entrambe le programmazioni Singola/Giornaliera	[WSTS] Premere per 3 secondi Selezionare la programmazione desiderata Annullamento completato
Quando è impostata una delle programmazioni Singola o Giornaliera	Premere per 3 secondi

Pulizia e manutenzione

Prima di eseguire la pulizia del robot aspirapolvere è necessario disattivare l'interruttore di emergenza.

Pulizia del contenitore di raccolta polvere

Quando la spia di ispezione filtro si accende (☐) o si riscontra un'eccessiva quantità di polvere nel contenitore di raccolta, pulire il contenitore.

1 Rimuovere il contenitore di raccolta polvere

2 Rimuovere il coperchio del contenitore di raccolta polvere

3 Rimuovere la polvere dal contenitore di raccolta e dal ciclone

4 Scollegare il ciclone dal coperchio del contenitore di raccolta e lavare contenitore e filtro

5 Rimontare il contenitore di raccolta polvere

6 Reinserire il contenitore di raccolta polvere nel corpo del robot fino ad avvertire uno scatto.

Pulizia dei sensori e della telecamera

Pulire delicatamente con un panno morbido.

Pulizia della spazzola principale

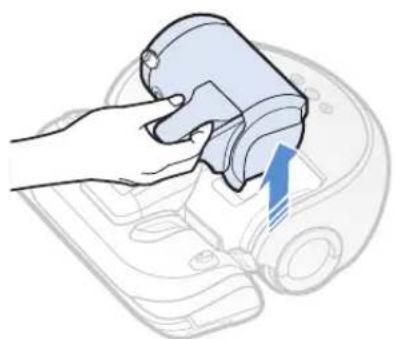

1 Rimuovere il contenitore di raccolta polvere

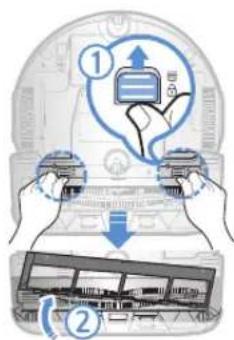

2 Rimuovere il coperchio della spazzola principale

3 Rimuovere la spazzola principale

4 Pulire la spazzola principale

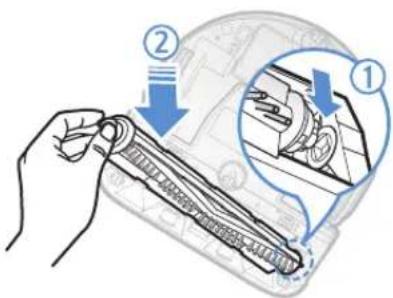

5 Rimontare la spazzola principale

6 Rimontare il coperchio della spazzola principale

Pulizia delle ruote di guida

1 Appoggiare un panno morbido sul pavimento e posizionare il robot su di esso capovolto.

2 Usare delle forbici o una bacchetta non appuntite per rimuovere eventuali materiali estranei.

Note e precauzioni

Carica

Nota

Se la batteria si surriscalda durante la ricarica, il tempo di carica potrebbe essere più lungo.
Se la ricarica automatica non funziona, controllare le seguenti condizioni.

• Spegnere e riaccendere l'interruttore di emergenza (posto sul fondo del robot aspirapolvere).
• Scollegare la presa di alimentazione della base di ricarica quindi reinserirla.
• Controllare con un panno asciutto che non vi sia del materiale estraneo sui contatti di ricarica del robot aspirapolvere.
• Controllare che non vi siano oggetti riflettenti, sedie ecc. vicino alla base di ricarica.

Se il robot aspirapolvere viene lasciato scollegato dalla base di ricarica, la batteria si scaricherà naturalmente.

- Provare a tenere il robot nella base di ricarica. (Spegnere l'interruttore di emergenza e lasciare la base di ricarica scollegata durante una prolungata assenza da casa)

Durante l'uso

Nota

Il robot aspirapolvere può restare impigliato in una soglia durante la pulizia.
- Per riavviare il funzionamento, spegnere l'interruttore di emergenza, spostare il robot in una zona dove sia in grado di muoversi facilmente quindi riaccendere l'interruttore.
Il robot non è in grado di pulire completamente le aree nelle quale non riesce ad accedere, ad esempio gli angoli, lo spazio tra il muro e il divano, ecc.
- Per questo, utilizzare un diverso strumento di pulizia.

Il robot aspirapolvere non è in grado di aspirare grossi residui di sporcizia, pertanto alcuni di essi possono restare sul pavimento al termine della pulizia.
- Per questo, utilizzare un diverso strumento di pulizia.
Se il robot viene spento, non è possibile riaccenderlo mediante il tasto [Power] del telecomando. Tenere premuto il tasto [Start/Stop] sul robot aspirapolvere.
Se la batteria si scarica durante la modalità di pulizia Automatica/Max, il robot si recherà alla base di ricarica e in seguito terminerà la pulizia dell'area. (Frequenza di pulizia: 1 volta)
▶ Non è possibile selezionare ed eseguire la modalità di ricarica Max/Manuale durante la ricarica.
▶ Non spostare il robot o premere i tasti durante la modalità di pulizia Automatica/Max se non strettamente necessario. Tali operazioni faranno supporre al robot di aver terminato la pulizia, con il risultato che il robot avvierà un nuovo ciclo di pulizia.

Pulizia e manutenzione

Nota

Se si lava il contenitore di raccolta polvere e il filtro con acqua

• Contenitore di raccolta polvere: Asciugare completamente l'acqua residua.
• Filtro: Lasciar asciugare completamente all'ombra prima dell'uso.

Attenzione

▶ Prestare attenzione alle dita nello smontare/rimontare il filtro poiché è facile che rimangano intrappolate nell'ingresso del contenitore di raccolta.

Al fine di evitare possibili blocchi provocati da materiale estraneo, non far aspirare dal robot stuzzicadenti, bastoncini per le orecchie e oggetti simili.
▶ E' difficile rimuovere oggetti estranei dalla spazzola principale; in caso di necessità, rivolgersi al centro assistenza.
▶ Poiché la spazzola principale rimuove lo sporco dal pavimento durante la pulizia, è possibile che capelli lunghi o altri materiali possano restarvi impigliati. Prestare quindi attenzione ed eseguirne una pulizia regolare.

Informazioni sulla batteria

Nota

• Acquistare le batterie di ricambio presso il centro assistenza e verificare che riportino il simbolo del ricambio originale (SAMSUNG) e il nome del modello prima dell'acquisto.
  ▶ Questa batteria è progettata per l'uso esclusivo nel robot aspirapolvere Samsung Electronics; non utilizzarla per altri prodotti.
  ▶ Non disassemblare o modificare la batteria.
  ▶ Non gettare la batteria nel fuoco o riscaldarla.
  ▶ Non posizionare alcun oggetto metallico sui contatti di carica (+, -).
  ▶ Tenere il prodotto all'interno (0°C\~40°C).
  In caso di malfunzionamento della batteria non tentare di disassemblarla autonomamente; rivolgersi al centro assistenza di zona.
  Il tempo di ricarica della batteria e il tempo di utilizzo possono diminuire con l'uso della batteria. Se la batteria è esausta, richiederne la sostituzione presso il centro assistenza.

Informazioni sul sensore IrDA

Attenzione

La trasmissione a infrarossi potrebbe essere irregolare nei luoghi esposti a luce alogena o in spazi aperti.
Il robot aspirapolvere utilizza 3 tipi di dispositivi a infrarossi, dei quali uno potrebbe non funzionare regolarmente davanti a un altro dispositivo con priorità superiore.

- Priorità dei segnali a infrarossi: Telecomando > Virtual guard > Base di ricarica

In caso di controllo del robot aspirapolvere mediante telecomando, il robot potrebbe oltrepassare la barriera invisibile impostata dalla Virtual guard e accedere all'area protetta dal momento che il segnale del telecomando ha una priorità superiore.
Diversi segnali a infrarossi possono interferire l'uno con l'altro e provocare malfunzionamenti ai dispositivi se usati insieme in uno spazio ristretto o a breve distanza.
▶ Installare la Virtual guard lontano dalla base di ricarica poiché, se troppo vicina, potrebbe interrompere le operazioni di ricarica automatica.
In caso di utilizzo simultaneo di più robot aspirapolvere, il loro funzionamento potrebbe risultare irregolare a causa delle interferenze dei segnali a infrarossi.

Codici di errore

1 I codici di errore sotto vengono visualizzati sul display

2 Disattivare l'interruttore di emergenza e controllare le istruzioni sottostanti adottando l'azione opportuna

3 Il codice di errore scompare attivando l'interruttore di emergenza

Codici di errore Checklist
C 01	Corpo estraneo impigliato nella spazzola principale.► Disattivare l'interruttore di emergenza e rimuovere il corpo estraneo dalla spazzola principale.
C 02	Corpo estraneo impigliato nella ruota di guida sinistra.► Disattivare l'interruttore di emergenza e rimuovere il corpo estraneo dalla ruota di guida.
C 03	Corpo estraneo impigliato nella ruota di guida destra.► Disattivare l'interruttore di emergenza e rimuovere il corpo estraneo dalla ruota di guida.
C 05	Controllare il sensore paracolpi.► Disattivare l'interruttore di emergenza e riattivarlo.► Rivolgersi al centro assistenza se il codice di errore non scompare.
C 06	Sul sensore ostacoli si è accumulato dello sporco.► Disattivare l'interruttore di emergenza e pulire i sensori anteriore e posteriore con un panno morbido.
C 07	Sul sensore di dislivello si è accumulato dello sporco.► Disattivare l'interruttore di emergenza e pulire il sensore di dislivello con un panno morbido.
no b3 tt	Malfunzionamento della batteria o cavo scollegato.► Disattivare l'interruttore di emergenza e riattivarlo.► Rivolgersi al centro assistenza se il codice di errore non scompare.

Risoluzione dei problemi

Sintomo Checklist
Il robot aspirapolvere non funziona.	▸ Controllare l'attivazione dell'interruttore di emergenza.▸ Controllare che tutte le icone siano visualizzate sul display.▸ Verificare che la batteria del robot aspirapolvere non sia scarica.- Se sul display viene visualizzato "Lo", posizionare il robot nella base di ricarica per ricaricare la batteria.▸ Se il telecomando non funziona, sostituire le batterie (tipo AAA).
Il robot aspirapolvere si arresta durante il ciclo di pulizia.	▸ Se sul display viene visualizzato "Lo", posizionare il robot nella base di ricarica per ricaricare la batteria.▸ Se il robot aspirapolvere rimane impigliato in ostacoli quali cavi, soglie o altro, sollevarlo per liberarlo dagli ostacoli.- Se nella ruota di guida rimangono impigliati tessuti o lacci, disattivare l'interruttore di emergenza e rimuoverli prima di utilizzare nuovamente l'apparecchio.
La potenza di aspirazione è bassa.	▸ Se la spia "Ispezione filtro" è accesa, disattivare l'interruttore di emergenza e pulire il contenitore di raccolta polvere.▸ Quando il contenitore di raccolta polvere è troppo pieno, la potenza di aspirazione può risultare inferiore. Disattivare l'interruttore di emergenza e vuotare il contenitore di raccolta polvere.▸ Se l'aspirazione (situata sul fondo del robot aspirapolvere) viene ostruita da corpi estranei, disattivare l'interruttore di emergenza e rimuoverli.▸ Se la rumorosità aumenta improvvisamente, disattivare l'interruttore di emergenza e vuotare il contenitore di raccolta polvere.
Il robot aspirapolvere non trova la base di ricarica.	▸ Controllare se si è verificato un blackout o se il cavo di alimentazione è stato scollegato.▸ Rimuovere eventuali ostacoli davanti alla base di ricarica che possano ostacolare l'accesso del robot aspirapolvere.▸ Se i contatti della base di ricarica sono sporchi, pulirli.
Il robot aspirapolvere esegue improvvisamente una pulizia in diagonale.	▸ Verificare che la base di ricarica non sia installata sopra le venature di un parquet o di piastrelle.▸ Il robot potrebbe muoversi in diagonale per accedere a un'altra area prendendo il tragitto più breve, avere incontrato ostacoli in quell'angolazione, avere eseguito la ricarica in un angolo, oppure le venature del pavimento lo portano a seguire quella direzione.
La pulizia di un singolo punto non viene eseguita.	▸ Puntando la luce rossa direttamente verso il robot aspirapolvere, questo potrebbe non spostarsi nella direzione desiderata.- Puntare la luce rossa sul pavimento a una distanza di 50 cm dal robot aspirapolvere.* Non utilizzare il puntatore in piena luce del sole, sotto una luce intensa o su pavimenti scuri per indicare al robot aspirapolvere di eseguire la pulizia di un singolo punto.
La spia "Ispezione filtro" è accesa anche dopo aver vuotato il contenitore di raccolta polvere.	▸ Usare il robot aspirapolvere dopo avere disattivato e successivamente riattivato l'interruttore di emergenza.▸ Vuotare nuovamente il contenitore di raccolta polvere quindi pulire nuovamente il filtro.
Il robot aspirapolvere oltrepassa la Virtual guard.	▸ Se le batterie sono scariche, sostituirle. (2 batterie tipo D (LR20))▸ Se la spia è spenta, controllare che la Virtual guard non sia disattiva; nel caso attivarla.
La durata della batteria della Virtual guard è troppo esigua.	▸ Verificare se si stanno usando batterie drycell al manganese ed eventualmente sostituirle con batterie nuove. (2 batterie tipo D (LR20))

Dichiarazione Open Source

Il software incluso in questo prodotto contiene software open source. E' possibile ottenere il codice sorgente corrispondente completo per un periodo di tre anni dall'ultima spedizione di questo prodotto inviando una email a mailto:[e-mail].

E' inoltre possibile ottenere il codice sorgente corrispondente completo su un supporto fisico come un CD-ROM; in tal caso verrà addebitato un importo minimo.

Il seguente URL http://opensource.samsung.com/opensource/VR9000H/seq/0 collega alla pagina di download del codice sorgente reso disponibile e alle informazioni di licenza relative al prodotto. Questa offerta è valida per chiunque riceva questa informazione.

Classificazione Articolo Informazioni dettagliate
Specifiche meccaniche (robot aspirapolvere)	Dimensioni(Profondità x Altezza x Lunghezza)	378 mm x 135 mm x 362 mm
	Peso 4,8 kg
	Sensore	Riconoscimento della forma del soffitto(Visionary mapping plus TM)
	Tipo di pulsanti sul robot aspirapolvere	Tipo touch
Specifiche di alimentazione	Tensione di corrente 100-240 V~, 50 Hz/60 Hz
	Consumo energetico 70 W
	Specifiche delle batterie Ioni di litio 21,6 V/ 84 Wh
Pulizia	Tipo di ricarica Ricarica automatica/Ricarica manuale
	Modalità di pulizia	Automatica, Spot, Max, Manuale, programmazione Singola, programmazione Giornaliera
	Tempo di ricarica Circa 160 minuti
	Durata pulizia	Circa 60 minuti(Modalità Normale/ In base al pavimento)

* I tempi di ricarica e di pulizia possono differire in base alle condizioni d'uso.
* Questo aspirapolvere è approvato per le seguenti direttive.
-Direttiva Compatibilità elettromagnetica: 2004/108/EEC
-Direttiva bassa tensione: 2006/95/EC

SAMSUNG
