Type de produit	Aspirateur robot intelligent
Marque	Samsung
Modèle	PowerBot VR20H9050UW
Dimensions (L x l x H)	34 x 34 x 9 cm
Poids	3,2 kg
Couleur	Blanc
Alimentation	Batterie rechargeable Li-ion, 21,6 V, 2000 mAh
Autonomie	Jusqu'à 100 minutes
Temps de charge	Environ 3 heures
Capacité du réservoir à poussière	0,7 L
Système de filtration	Filtre HEPA et préfiltre
Fonctions principales	Navigation cyclonique, aspiration puissante, programmation, détection d'obstacles, retour automatique à la base
Mode de nettoyage	Auto, manuel, programmé
Niveau sonore	75 dB
Entretien et nettoyage	Vider le réservoir, nettoyer les brosses et le filtre régulièrement
Sécurité	Capteurs anti-chute et anti-collision, arrêt automatique en cas de soulèvement
Pièces détachées	Filtres, brosses, batteries disponibles sur le site Samsung
Indice de réparabilité	7,5/10
Accessoires fournis	Station de charge, adaptateur, brosse supplémentaire, guide de démarrage
Garantie	2 ans
Pays d'origine	Corée du Sud

FOIRE AUX QUESTIONS - PowerBot VR20H9050UW SAMSUNG

Comment démarrer mon Samsung PowerBot VR20H9050UW ?

Appuyez sur le bouton Power situé sur le dessus de l'aspirateur. Assurez-vous que la batterie est chargée et que le réservoir est vide.

Comment programmer un nettoyage différé ?

Utilisez la télécommande ou l'application Samsung SmartThings pour définir une heure de départ. Consultez le manuel pour les instructions détaillées.

Que faire si l'aspirateur ne retourne pas à sa base ?

Vérifiez que la base est bien connectée et qu'aucun obstacle ne bloque le chemin. Nettoyez les capteurs de la base et de l'aspirateur.

Comment nettoyer le filtre HEPA ?

Retirez le filtre et tapotez-le doucement pour enlever la poussière. Évitez de le laver à l'eau sauf indication contraire. Remplacez-le tous les 6 mois.

L'aspirateur fait un bruit anormal, que faire ?

Vérifiez que la brosse principale n'est pas obstruée par des cheveux ou des débris. Nettoyez-la et retirez les éventuels corps étrangers.

Puis-je utiliser l'aspirateur sur des tapis ?

Oui, l'appareil détecte automatiquement les tapis et augmente la puissance d'aspiration. Assurez-vous que les franges ne sont pas trop longues.

Comment réinitialiser l'aspirateur ?

Maintenez le bouton Reset enfoncé pendant 10 secondes à l'aide d'un trombone. Tous les paramètres reviendront aux valeurs d'usine.

L'aspirateur reste bloqué sous les meubles, que faire ?

Utilisez les barrières virtuelles fournies pour empêcher l'accès aux zones dangereuses. Vous pouvez aussi surélever les meubles.

Comment remplacer la batterie ?

La batterie est interne. Contactez le service client Samsung pour obtenir une pièce de rechange et suivez les instructions de remplacement dans le manuel.

Où télécharger l'application SmartThings ?

L'application est disponible sur l'App Store (iOS) et Google Play (Android). Recherchez 'Samsung SmartThings' et installez-la.

MODE D'EMPLOI PowerBot VR20H9050UW SAMSUNG

Robot aspirateur manuel d'utilisation

* Avant d'utiliser cet appareil, veuillez lire attentivement les instructions.
* Utilisation en intérieur uniquement.

Français

un monde de possibilités

Merci d'avoir choisi un produit Samsung.

SAMSUNG

Sommaire

03 Consignes de sécurité

08 Installation

Accessoires / Remarque pour l'installation

10 Mise en charge

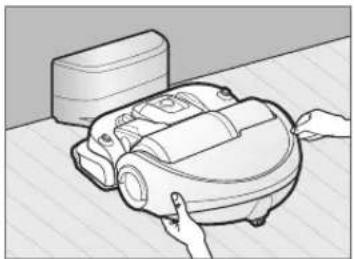

Charge automatique / Recharge / Batterie faible (Lo)

12 Installation du Virtual Guard

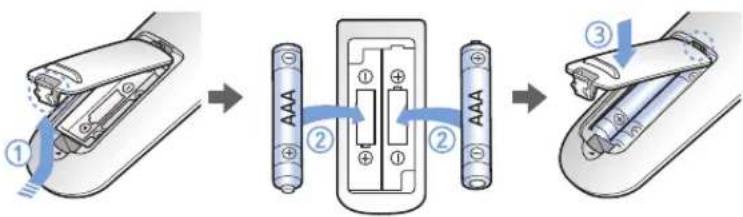

Nomenclature des composants du Virtual Guard / Insertion des piles

14 Utilisation du robot aspirateur

Mise sous/hors tension / Utilisation du mode Nettoyage auto / Utilisation des modes de nettoyage / Recharge

16 Utilisation de la télécommande

Mise en marche/Recharge / Mode de nettoyage / Fonction supplémentaire / Contrôle de la direction / Nettoyage localisé

18 Nomenclature des différents composants

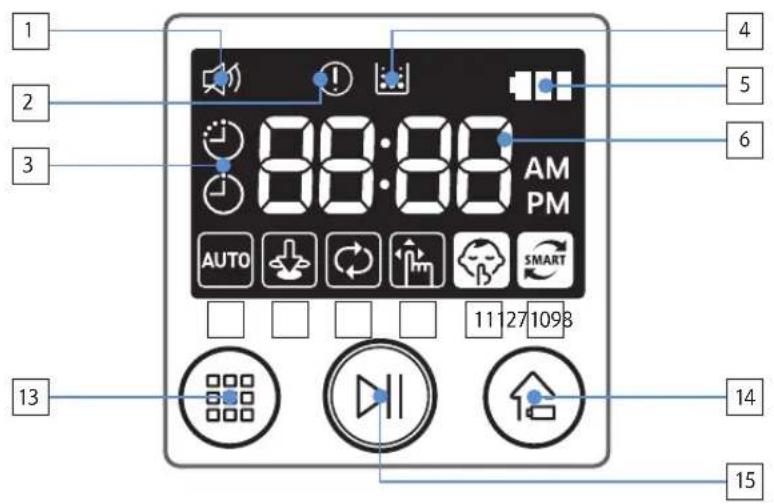

Partie supérieure / Partie inférieure / Écran

19 Réglage de l'heure/du programme

Réglage de l'heure / Réglage du programme

20 Nettoyage et entretien

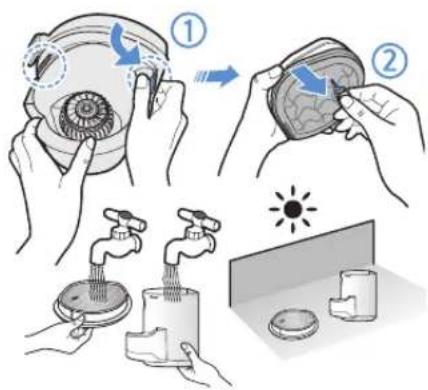

Nettoyage du réservoir de poussière / Nettoyage des capteurs et de la caméra / Nettoyage de la brosse principale / Nettoyage de la roue d'entraînement

22 Remarques et avertissements

Mise en charge / En cours d'utilisation / Nettoyage et entretien / À propos de la batterie / À propos du capteur infrarouge

24 Codes d'erreur

25 Dépannage

26 Annonce de logiciel open source

27 Spécifications

Consignes de sécurité

CONSIGNES DE SÉCURITÉ

- Avant d'utiliser cet appareil, veuillez lire attentivement ce manuel et le conserver pour toute référence ultérieure.

- Les instructions d'utilisation suivantes concernent plusieurs modèles; il est donc possible que les caractéristiques de votre aspirateur soient légèrement différentes de celles spécifiées dans ce manuel.

SYMBOLES ATTENTION/AVERTISSEMENT UTILISÉS

!AVERTISSEMENT	Indique un danger de mort ou de blessure grave.
!ATTENTIoN	Indique un risque de blessure ou de dégât matériel.

AUTRES SYMBOLES UTILISÉS

REMARquE

Indique un risque de blessure ou de dégât matériel.

Consignes de sécurité

CONSIGNES IMPORTANTES DE SÉCURITÉ

Lors de l'utilisation d'un appareil électrique, des précautions de base doivent être prises, notamment :

LISEZ TOUTES LES INSTRUCTIONS AVANT D'UTILISER VOTRE ROBOT ASPIRATEUR.

Débranchez l'appareil de la prise lorsqu'il n'est pas utilisé ou avant toute opération d'entretien.

AVERTISSEMENT : pour limiter tout risque d'incendie, de choc électrique ou de blessure :

GÉNÉRALITÉS

• Utilisez cet appareil uniquement tel qu'indiqué dans le présent guide.
• N'utilisez pas le robot aspirateur ou son chargeur (station de charge) s'il a été endommagé de quelque manière que ce soit.
• Si l'aspirateur fonctionne anormalement, a reçu un choc, a été endommagé, laissé à l'extérieur ou plongé dans l'eau, retournez-le au centre d'assistance clientèle.

- Ne manipulez jamais le chargeur (station de charge) ou le robot aspirateur avec les mains mouillées.

- Utilisez-le uniquement à l'intérieur et sur des surfaces sèches.

- Cet appareil n'est pas destiné à être utilisé par des enfants de moins de 8 ans ou des personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou un manque d'expérience et de connaissances, à moins qu'elles ne soient surveillées ou qu'elles aient reçu les instructions nécessaires concernant l'utilisation de cet appareil de la part d'une personne responsable, et ce, pour leur propre sécurité.

- Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et la maintenance de l'appareil ne doivent pas être effectués par des enfants sans surveillance.

Chargeur de PILES (station de charge)

• N'utilisez pas la prise polarisée avec une prise murale ou une rallonge non-polarisée.
• N'utilisez pas l'appareil à l'extérieur ni sur des surfaces mouillées.
• Débranchez le chargeur (station de charge) de la prise lorsqu'il n'est pas utilisé ou avant toute opération d'entretien.
• Utilisez uniquement le chargeur (station de charge) fourni par le fabricant pour recharger l'appareil.
• N'utilisez pas de cordon ou de prise endommagé(e) ni de prise murale mal fixée.

• Ne tirez pas sur le cordon ; ne soulevez pas l'appareil par le cordon ; n'utilisez pas le cordon comme poignée ; ne fermez pas la porte sur le cordon ; ne tirez pas le cordon sur des rebords ou des angles coupants. Maintenez le cordon éloigné des surfaces chauffées.

• N'utilisez pas de rallonges ni de prises murales ayant une intensité maximale admissible inadéquate.

• Ne débranchez pas l'appareil en tirant sur le cordon. Pour débrancher, tenez la prise et non le cordon.
• Ne détériorez pas les batteries et ne les faites pas brûler car elles risquent d'exploser à des températures élevées.
• N'essayez pas d'ouvrir le chargeur (station de charge). Les réparations doivent être effectuées uniquement par un technicien qualifié du centre d'assistance clientèle.
• N'exposez jamais le chargeur (station de charge) à des températures élevées et évitez tout contact avec l'humidité.

roBot ASpirAteur

• N'aspirez jamais d'objets pointus ou tranchants tels que des morceaux de verres, des clous, des vis, des pièces de monnaie, etc.
• N'utilisez pas l'appareil sans filtre. Pour les opérations de maintenance, n'insérez jamais vos doigts ou des objets dans le compartiment du ventilateur au cas où l'appareil se remettrait accidentellement en marche.
• N'insérez aucun objet dans les ouvertures. N'utilisez pas l'appareil si l'une des ouvertures est obstruée ; nettoyez régulièrement les ouvertures pour éliminer toute trace de poussière, peluches, cheveux, ou toute autre chose risquant d'empêcher le passage de l'air.
• N'aspirez jamais de matière toxique (javel, ammoniaque, produit de débouchage, etc.).
• N'aspirez jamais d'objets en train de brûler ou de fumer, tels que des cigarettes, des allumettes ou des cendres chaudes.
• N'aspirez jamais de liquides inflammables ou combustibles tels que de l'essence et n'utilisez jamais l'appareil si de tels liquides risquent d'être présents.
• Les lieux avec des bougies ou lampes de bureau posées sur le sol.
• Les lieux où des feux sont laissés sans surveillance (feu ou braises).
• Les lieux avec présence d'alcool distillé, de diluant, de cendriers avec cigarettes allumées, etc.
• N'utilisez pas le robot aspirateur dans un espace clos rempli de vapeurs de peinture à l'huile, de diluant, de substances antimites, de poussières inflammables et autres vapeurs explosives ou toxiques.
• Des fuites de batterie peuvent se produire suite à un usage intensif ou à des températures extrêmes. En cas de contact du liquide avec la peau, rincez abondamment à l'eau. En cas de contact du liquide avec les yeux, rincez immédiatement à l'eau claire pendant 10 minutes minimum. Consultez un médecin rapidement.

Consignes de sécurité

AVERTISSEMENT

Branchement

▶ Veillez à éviter tout risque d'électrocution ou d'incendie.

- N'endommagez pas le cordon d'alimentation.

- Ne tirez pas sur le cordon d'alimentation et ne touchez jamais la prise d'alimentation avec les mains mouillées.

- Veillez à utiliser uniquement une source de 100 à 240 V\~ et n'utilisez jamais de multiprise pour alimenter plusieurs appareils en même temps. (Ne laissez pas le cordon traîner sur le sol.)

- N'utilisez pas de cordon ou de prise d'alimentation endommagé(e) ou de prise murale mal fixée.

Retirez toute poussière ou corps étranger présent sur la fiche ou sur la pièce de contact de la prise d'alimentation.

- Risque de choc électrique ou de dysfonctionnement.

AVERTISSEMENT

Avant l'utilisation

N'utilisez pas le robot aspirateur à proximité de matières combustibles.

- Endroits à proximité d'une bougie, d'une lampe de bureau, d'une cheminée ou de matières combustibles (essence, alcool, diluants, etc.).

▶ Le robot aspirateur est destiné à une utilisation domestique. Par conséquent, veillez à ne pas l'utiliser dans un grenier, un sous-sol, un garde-meuble, un bâtiment industriel, en extérieur, dans des endroits humides (salle de bain, buanderie), sur une table ou des étagères.

- Cela peut endommager le robot aspirateur ou entraîner un dysfonctionnement.

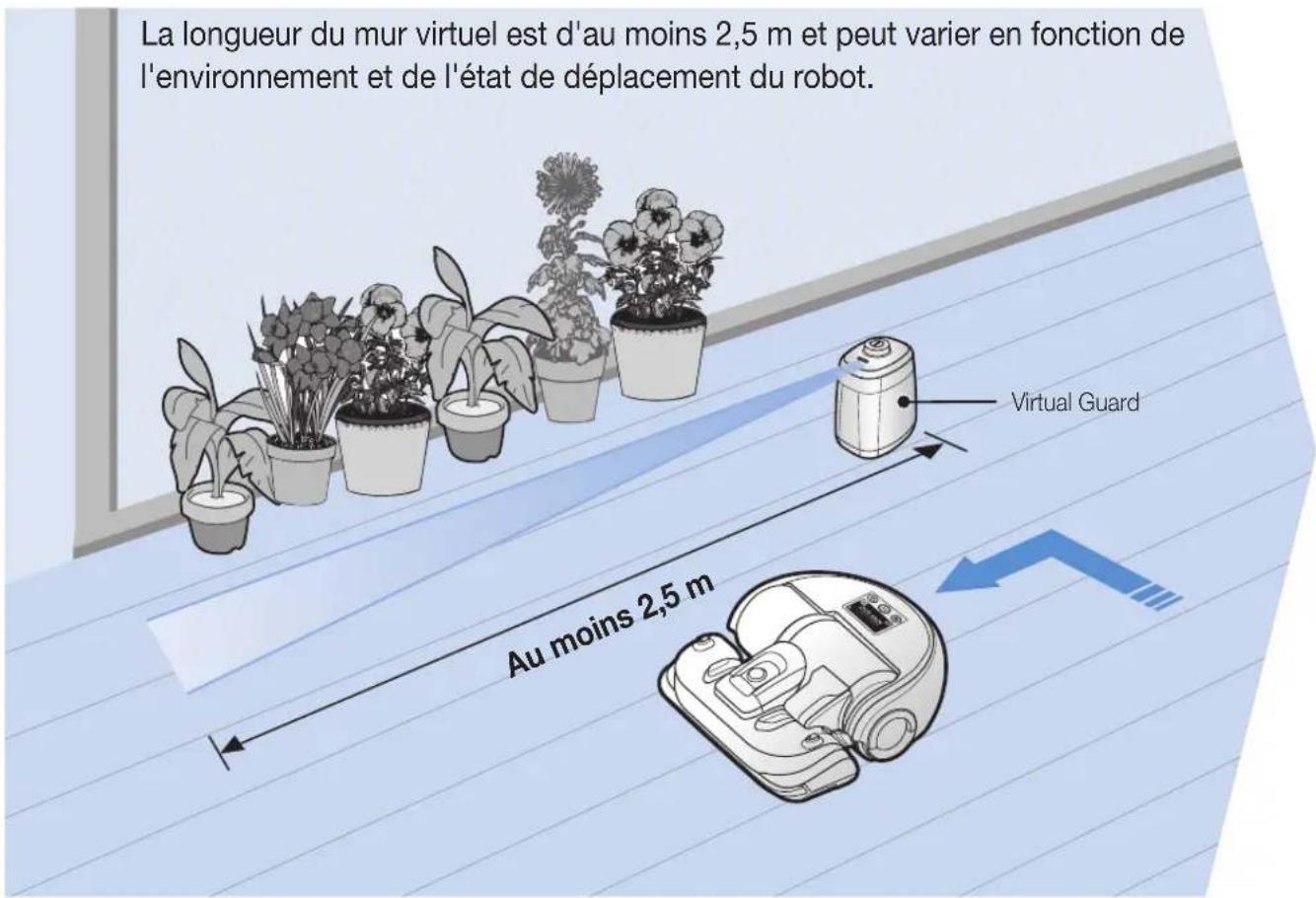

- Installez le Virtual Guard devant les zones dangereuses (escaliers ou balustrade) afin d'éviter l'endommagement de l'appareil et de vous blesser.

- Pour votre sécurité, veillez à ce que le capteur d'escarpement soit toujours propre.

▶ Assurez-vous que le robot aspirateur ne traverse ou n'entre en contact avec aucun type de substance liquide.

- Cela peut gravement endommager le robot aspirateur et contaminer d'autres zones si les roues traversent la substance liquide.

▶ Ne renversez aucune substance liquide sur le chargeur.

- Risque d'incendie ou de choc électrique.

N'utilisez pas le chargeur à d'autres fins que celles prévues pour cet appareil.

- Risque d'incendie ou d'endommagement grave du chargeur.

Pour votre sécurité, veillez à ce que le capteur d'escarpement soit toujours propre.

AVERTISSEMENT

En cours d'utilisation

▶ Si le robot aspirateur produit des sons et des odeurs étranges ou de la fumée, appuyez immédiatement sur le bouton d'arrêt d'urgence en dessous du robot aspirateur, puis contactez un centre de service.

AVERTISSEMENT

Nettoyage et entretien

▶ Si le cordon d'alimentation est endommagé, contactez un centre de service afin de le faire remplacer par un réparateur certifié.

– Risque d'incendie ou de choc électrique.

▶ Veuillez vous adresser à un centre d'assistance Samsung Electronics pour le remplacement des piles.

- L'utilisation de piles provenant d'autres produits peut entraîner un dysfonctionnement.

ATTENTION

Avant l'utilisation

• Insérez le réservoir de poussière avant d'utiliser le robot aspirateur.
  ▶ Ouvrez les portes des pièces à aspirer avant de commencer le nettoyage de sorte que toutes les pièces soient dégagées, puis installez un Virtual Guard devant les entrées, les balcons, les salles de bain et autres zones où le robot aspirateur pourrait tomber.
  Pour que la recharge automatique fonctionne, assurez-vous que les conditions suivantes soient remplies.

• Mettez toujours le chargeur sous tension.

• Installez le chargeur à un endroit où le robot aspirateur puisse facilement le trouver.
• Ne laissez aucun objet devant le chargeur.

Lors de l'installation du chargeur, ne laissez pas traîner le cordon au sol. Les roues du robot aspirateur pourraient s'y emmêler.
▶ N'utilisez pas le robot aspirateur sur des sols de couleur noire.

- Le robot aspirateur pourrait ne pas fonctionner correctement.

▶ Ne saisissez pas le robot aspirateur par le support du réservoir de poussière.
▶ Ne placez aucun objet à moins de 0,5 m de chaque côté du chargeur et à moins de 1 m à l'avant.
▶ Assurez-vous que la pièce de contact de mise en charge du chargeur n'est pas endommagée ou qu'aucun corps étranger n'est posé dessus.
N'installez pas le chargeur dans une pièce dont le sol est sombre.

- Si le sol autour du chargeur est sombre, la recharge est altérée.

Avant le nettoyage, déplacez tout obstacle pouvant empêcher le déplacement du robot aspirateur (balançoire ou toboggan d'intérieur pour enfants, par exemple).

ATTENTION

En cours d'utilisation

L'utilisation du robot aspirateur sur de la moquette épaisse peut endommager à la fois le robot aspirateur et la moquette.

- Le robot aspirateur ne peut pas monter sur de la moquette dont l'épaisseur est supérieure à 1 cm.

N'utilisez pas le robot aspirateur sur des tables ou autres surfaces en hauteur.
– Risque d'endommagement en cas de chute.
▶ Le robot aspirateur peut se cogner contre des chaises, des pieds de bureau. Par conséquent, pensez à les relever pour garantir un nettoyage plus rapide et efficace.
Lorsque le robot aspirateur est en marche, ne le levez pas et ne le portez pas vers une autre pièce.
Lorsque vous déplacez le robot aspirateur dans une autres pièce, ne le saisissez pas par ses roues d'entraînement.
▶ Ne placez aucun objet sur le dessus du robot car cela pourrait entraîner un dysfonctionnement.
▶ Ramassez immédiatement les feuilles de papier et sacs en plastique lorsque vous utilisez le robot aspirateur. Cela pourrait boucher l'entrée.
▶ Ne visez pas directement des personnes ou animaux avec le pointeur rouge.

ATTENTION

Nettoyage et entretien

▶ Veillez à respecter les conditions suivantes afin d'éviter l'endommagement du robot aspirateur.
- Ne vaporisez jamais d'eau directement sur le robot aspirateur pour le nettoyer. De même, ne le lavez jamais avec de l'essence, du diluant, de l'acétone ou de l'alcool.
▶ Ne tentez pas de démonter ou de réparer vous-même le robot aspirateur. Cette tâche doit être effectuée uniquement par un réparateur certifié.
▶ Assurez-vous que le capteur d'obstacles et le capteur d'escarpement soient toujours propres.

- Si des corps étrangers s'accumulent dessus, les capteurs peuvent connaître des dysfonctionnements.

Installation

Le voyant Marche du chargeur doit toujours être allumé.

Accessoires

Télécommande Piles (type AAA) Manuel d'utilisation/Guide d'utilisation rapide			Filtre de rechange
Brosse de nettoyage Cordon d'alimentation Adaptateur Virtual Guard

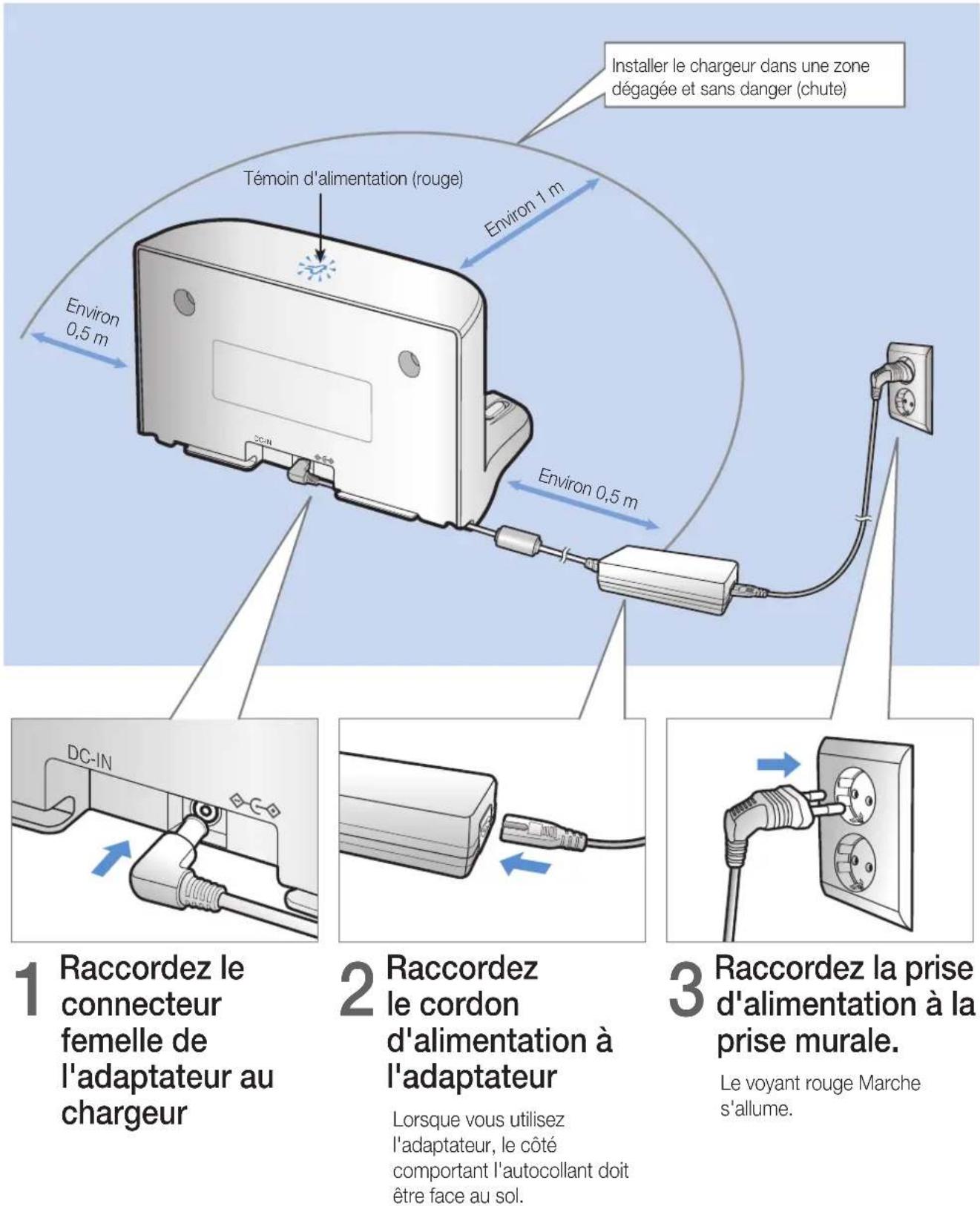

Remarque pour l'installation

Remarque

Installez le chargeur à un endroit où le sol et le mur sont plats.

▶ Il vaut mieux installer le chargeur dans le sens des lames du parquet.

Si le bouton d'arrêt d'urgence est désactivé, le robot aspirateur ne se mettra pas en charge même s'il a rejoint le chargeur.

▶ Mettez toujours le chargeur sous tension.

- Si le chargeur n'est pas sous tension, le robot aspirateur ne peut pas le trouver et il ne peut donc pas se recharger automatiquement.

- Si vous laissez le robot aspirateur séparé du chargeur, les piles se déchargent naturellement.

Si le robot aspirateur est en mode Économie d'énergie, l'alimentation n'arrive pas même si le bouton d'arrêt d'urgence est désactivé puis réactivé. Appuyez pendant quelques secondes sur le bouton [Départ/Arrêt] du robot aspirateur.

Mise en charge

La durée complète de la charge initiale est de 160 minutes, pour une durée d'utilisation de 60 minutes.

- Tension nominale de l'appareil : 100-240 V\~

1 Activez le bouton d'arrêt d'urgence sur le dessus du robot aspirateur.

Vous devez activer le bouton d'arrêt d'urgence pour allumer le robot aspirateur.

2 Mettez le robot aspirateur vous-même en charge en le plaçant sur son chargeur.

Assurez-vous que les broches de chargement du robot aspirateur soient alignées avec celles du chargeur.

3 Vérifiez l'état de la charge.

"»s'affiche en fonction de la progression de la charge et « FULL » (CHARGÉ) s'affiche lorsque la charge est terminée.

Charge automatique

Lorsque le voyant de la batterie se met à clignoter en cours de nettoyage, le robot retourne sur sa base pour se charger automatiquement.

Recharge

Vous pouvez ordonner au robot aspirateur d'aller se recharger sur le chargeur pendant le processus de nettoyage.

Batterie faible (Lo)

Mettez le robot aspirateur vous-même en charge en le plaçant sur son chargeur.

Étapes à suivre si la recharge n'est pas effectuée

Vérifiez l'état d'installation du chargeur lorsque :

▶ le chargeur est situé à un endroit où le robot aspirateur peut accéder facilement ;
▶ la distance entre le chargeur et le robot aspirateur est supérieure à 5 m.

-Il faudra certainement plus de temps au robot aspirateur pour revenir au chargeur et se recharger.

Emmenez vous-même le robot aspirateur au chargeur lorsque :

▶ le chargeur se situe dans un coin ;
▶ les piles sont entièrement déchargées ;
▶ le robot aspirateur est bloqué par des obstacles (meubles, etc.) ;
▶ le robot aspirateur ne parvient pas à franchir un seuil à proximité du chargeur (hauteur du seuil franchissable par le robot aspirateur : environ 1,5 cm maximum) ;
▶ le voyant des piles clignote et que le message « Lo » s'affiche ;
▶ le robot aspirateur est en mode Nettoyage localisé ou Nettoyage manuel.

Installation du Virtual Guard

Le rayon infrarouge émis par le Virtual Guard empêchera le robot aspirateur de s'approcher de certaines zones.

1 Appuyez sur le bouton Marche pour l'allumer

Le voyant rouge Marche clignote.

2 Paramétrez la barrière Virtual Guard de façon à interdire au robot l'accès à certaines zones

Assurez-vous que le capteur de distance soit dirigé dans la direction dans laquelle vous souhaitez créer une barrière invisible (ce qui limitera l'approche du robot aspirateur).

Nomenclature des composants du Virtual Guard

Insertion des piles

Les piles du Virtual Guard doivent être achetées séparément.

1 Ouvrez le cache de l'emplacement pour les piles du Virtual Guard en appuyant sur la languette de verrouillage, puis tirez vers le haut.

2 Insérez les piles alcalines (type D) comme indiqué sur l'illustration (vérifiez la polarité +/-).

3 Insérez l'extrémité du cache dans la fente et poussez l'autre extrémité pour fermer le cache des piles.

Utilisation du robot aspirateur

Vous devez activer le bouton d'arrêt d'urgence avant d'utiliser le robot aspirateur.

Mise sous/hors tension

Appuyez sur le bouton pendant plus de 3 secondes.

AVERTISSEMENT

- Lorsque le robot n'est pas utilisé pendant 30 minutes, il s'éteint automatiquement. -Seuls les boutons situés sur le robot aspirateur permettent de l'allumer.

Utilisation du mode Nettoyage auto

Le robot aspirateur se déplace et effectue automatiquement le nettoyage jusqu'à ce que toute la surface soit nettoyée une fois.

* Arrêt du nettoyage : Appuyez brièvement sur le bouton 🚠️.

Utilisation des modes de nettoyage

Vous pouvez sélectionner le mode de nettoyage souhaité.

Vous pouvez ordonner au robot aspirateur d'aller se recharger automatiquement sur le chargeur pendant le processus de nettoyage.

Sélection du mode de nettoyage

Mode de nettoyage Sélection Icône affichée
Nettoyage auto	Appuyez une seule fois
Nettoyage localisé	Appuyez deux fois
Nettoyage intensif	Appuyez trois fois
Nettoyage manuel	Appuyez quatre fois* Seule la télécommande permet de contrôler la direction de l'appareil.

* Lorsque le robot aspirateur est en charge, vous ne pouvez sélectionner que les modes Nettoyage auto et Nettoyage intensif.

Méthode de nettoyage pour chaque mode

Effectue automatiquement le nettoyage jusqu'à ce que toute la surface soit nettoyée une fois.

Nettoyage localisé

Effectue le nettoyage intensif d'une zone spécifique. Il peut être utilisé pour aspirer des miettes de pain ou de biscuits.

Nettoyage intensif

Effectue le nettoyage jusqu'à ce que les piles soient épuisées.

Nettoyage manuel

Vous pouvez déplacer le robot aspirateur à l'aide de la télécommande afin de nettoyer une zone spécifique.

Utilisation de la télécommande

1 Mise en marche/Recharge

	[Type A]	[Type B]
Mise en marche		Power	Met le robot aspirateur sous/hors tension
Recharge		Recharging	Permet d'ordonner au robot aspirateur d'aller se recharger sur le chargeur pendant le processus de nettoyage

2 Mode de nettoyage

Nettoyage auto	(WKGH)	(WD5D)	Permet d'effectuer automatiquement le nettoyage de toute la surface une fois
Nettoyage localisé	(WH4K)	(8YZ7)	Permet d'effectuer le nettoyage intensif d'une zone spécifique
Nettoyage intensif			Permet d'ordonner au robot aspirateur d'effectuer le nettoyage jusqu'à ce que le voyant de la batterie clignote, après avoir atteint le niveau un
Nettoyage manuel	(CDC4)		Permet de contrôler manuellement le robot aspirateur et d'effectuer le nettoyage à l'aide de la télécommande
Départ/Arrêt		(HA7H)	Permet de démarrer ou d'arrêter le processus de nettoyage

3 Fonction supplémentaire

Mode Silencieux		Tu le 161 ce	Permet d'effectuer le nettoyage en silence* Le mode Turbo n'est pas disponible.
Mode Capteur de poussière			En mode Nettoyage auto► Lorsque le robot aspirateur détecte que de la poussière rentre, sa puissance d'aspiration devient plus forte et il se déplace autour de cette zone pour nettoyer les alentours.En mode Nettoyage localisé/intensif/manuel► Lorsque le robot aspirateur détecte que de la poussière rentre, sa puissance d'aspiration devient plus forte.
Son		So le 161 cote	Chaque fois que vous appuyez sur ce bouton, l'option Sound Effects > Mute est sélectionnée dans cet ordre.* La fonction de télécommande n'est PAS prise en charge.

Insertion des piles

Ouvrez le cache de l'emplacement des piles en le soulevant et en appuyant sur la languette de verrouillage, puis insérez les piles comme indiqué sur l'illustration. Ensuite, refermez le cache jusqu'à entendre un « clic ».

4 Contrôle de la direction

[Type A] [Type B]
		Permet un déplacement vers l'avant
		Permet de tourner à gauche
		Permet de tourner à droite

* Le déplacement en arrière n'est pas disponible

5 Nettoyage localisé

-Disponible uniquement sur les télécommandes de type A

Vous pouvez utiliser la télécommande pour délimiter et nettoyer la zone de votre choix lorsque le robot est en marche.

Pointez la lumière rouge vers le sol, dans un rayon de 50 cm autour de l'appareil.

Maintenez appuyé le bouton de nettoyage localisé pour déplacer la lumière rouge vers la zone souhaitée. Le robot aspirateur se déplacera alors en suivant la lumière.

Portée de la télécommande

Hauteur de la télécommande	0,5 m 1 m	1,5 m
Portée Environ	1,5 m Environ	2 m Environ 3 m

Nomenclature des différents composants

Partie supérieure

1. Écran
2. Support du réservoir de poussière
3. Récepteur des signaux de la télécommande
4. Capteur Virtual Guard
5. Capteur d'obstacles
6. Réservoir de poussière
7. Caméra
8. Poignée du réservoir de poussière
9. Capteur antichoc

Partie inférieure

1. Broches de chargement
2. Brosse principale
3. Cache de la brosse principale
4. Capteur d'escarpement
5. Roulette
6. Cache des piles
7. Bouton du cache de la brosse principale
8. Roue d'entraînement
9. Bouton d'arrêt d'urgence

Écran

1. Silencieux
2. Voyant d'erreur (reportez-vous à la page 24)
3. Programme Quotidien/Pour une seule fois
4. Inspection du filtre
5. Voyant de batterie
6. Affichage numérique
7. Nettoyage auto
8. Nettoyage localisé
9. Nettoyage intensif
10. Nettoyage manuel
11. Silencieux
12. Capteur de poussière
13. Bouton des modes de nettoyage
14. Bouton de recharge
15. Bouton Départ/Arrêt

Réglage de l'heure/du programme

Les boutons Clock Schedule de la télécommande de type B fonctionnent de la même manière que ceux de la télécommande de type A.

Réglage de l'heure

Vous devez régler l'heure actuelle avant d'utiliser le programme Quotidien/Pour une seule fois.

    style A fill:#fff,stroke:#000
    style B fill:#fff,stroke:#000
    style C fill:#fff,stroke:#000
    style D fill:#fff,stroke:#000
    style E fill:#fff,stroke:#000
    style F fill:#fff,stroke:#000

Réglage du programme

Le réglage/l'annulation du programme ne peut être réalisé(e) que lorsque le robot aspirateur est sur son chargeur.

Annulation au moment du réglage

▶ Si vous ne saisissez rien pendant 1 minute, le réglage est automatiquement annulé.

Annulation du programme Quotidien/Pour une seule fois

Lorsque le programme Pour une seule fois et Quotidien sont tous les deux réglés	→ → Appuyez pendant 3 s Sélectionnez le programme Annulation effectuée
Lorsque soit le programme Pour une seule fois, soit le programme Quotidien est réglé	ScheduleCancel (3sec) Appuyez pendant 3 s

Nettoyage et entretien

Vous devez désactiver le bouton d'arrêt d'urgence avant de nettoyer le robot aspirateur.

Nettoyage du réservoir de poussière

Nettoyez le réservoir de poussière lorsque celui-ci est plein ou lorsque le voyant d'inspection du filtre ( [ ][ ] ) s'allume.

1 Retirez le réservoir de poussière.

2 Retirez le couvercle du réservoir de poussière.

3 Videz le réservoir et l'unité cyclone.

4 Retirez l'unité cyclone du couvercle du réservoir, puis lavez le réservoir et le filtre.


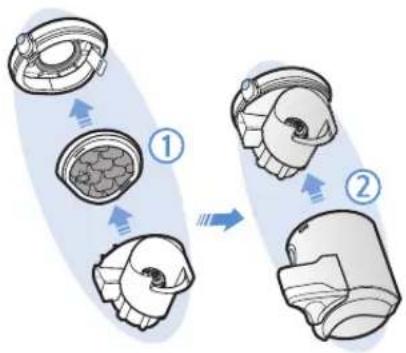

5 Réassemblez le réservoir de poussière.

6 Remettez le réservoir en place sur le robot. Vous devez entendre un clic.

Nettoyage des capteurs et de la caméra

Essuyez doucement avec un chiffon doux.

Fenêtre du capteur arrière

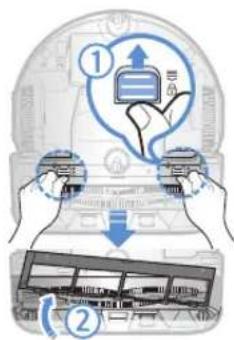

Nettoyage de la brosse principale

1 Retirez le réservoir de poussière.

4 Nettoyez la brosse principale.

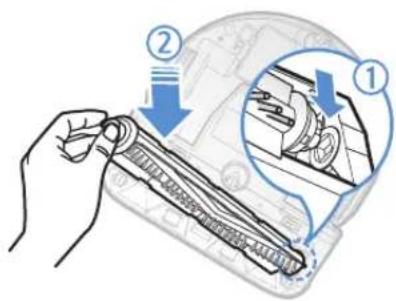

5 Réassemblez la brosse principale.

6 Remettez en place le cache de la brosse principale.

Nettoyage de la roue d'entraînement

1 Étalez un chiffon doux sur le sol et retournez le robot aspirateur dessus.

2 Retirez les corps étrangers à l'aide d'une petite tige émoussée ou de pincettes.

Remarques et avertissements

Mise en charge

Remarque

En cas de surchauffe de la batterie pendant la charge, l'opération peut prendre plus de temps que prévu.
▶ Si la charge automatique ne fonctionne pas, effectuez les contrôles suivants.

• Appuyez deux fois sur le bouton d'arrêt d'urgence situé à la base du robot aspirateur pour désactiver et activer le mode.
• Débranchez, puis rebranchez le chargeur.
• Vérifiez l'absence de corps étrangers dans les broches de chargement et nettoyez le robot aspirateur et les broches du chargeur à l'aide d'un chiffon sec.
• Vérifiez l'absence d'obstacles à proximité du chargeur (objets réfléchissants, chaises, etc.).

▶ Si vous laissez le robot aspirateur séparé du chargeur, les piles se déchargent naturellement.

- Dans la mesure du possible, veillez à ce que le robot revienne toujours en position de chargement sur le chargeur (Désactivez le bouton d'arrêt d'urgence et débranchez le chargeur en cas d'absence prolongée.)

En cours d'utilisation

Remarque

▶ Le robot aspirateur risque de rester bloqué sur certains obstacles (ex. : des seuils) au cours du nettoyage.
- Pour le relancer, désactivez le bouton d'arrêt d'urgence, placez le robot aspirateur dans un endroit dégagé et rallumez-le.
▶ Le robot aspirateur n'est pas conçu pour nettoyer parfaitement les zones auxquelles il ne peut pas accéder (angles, espace entre les meubles et le mur, etc.)
- Veuillez utiliser un autre outil de nettoyage pour leur entretien régulier.

▶ Le robot aspirateur n'est pas conçu pour nettoyer les taches agglomérées ; il est donc possible que certaines restent sur le sol après son passage.
- Veuillez utiliser un autre outil de nettoyage pour leur entretien régulier.
Lorsque le robot aspirateur est éteint, il ne peut pas être activé à l'aide du bouton [Marche] de la télécommande. Appuyez pendant quelques secondes sur le bouton [Départ/Arrêt] du robot aspirateur.
▶ Si le niveau de la batterie faiblit en mode de nettoyage Automatique/Intensif, le robot aspirateur regagne sa base et revient sur la zone une fois entièrement chargé (répétition de la fréquence de nettoyage : 1 fois).
- Vous ne pouvez pas activer le mode de nettoyage Intensif/Manuel lorsque le robot est en cours de charge.
▶ Ne déplacez pas inutilement le robot aspirateur et n'appuyez sur aucun bouton lorsqu'il est en mode de nettoyage Automatique/Intensif. Cela signifierait pour lui que le nettoyage est terminé et il le reprendrait depuis le début.

Nettoyage et entretien

Remarque

Lorsque vous lavez le réservoir de poussière et le filtre à l'eau claire

• Réservoir de poussière : essuyez-le minutieusement avant de le remettre en place.
• Filtre : faites-le sécher à l'ombre avant de le réutiliser.

Attention

▶ Veillez à ne pas vous coincer les doigts dans l'entrée du réservoir lorsque vous démontez ou remontez ce dernier.
▶ Ne laissez pas d'objets risquant d'obstruer l'entrée du robot aspirateur sur le sol (ex. : cure-dents, cotons-tiges, etc.).

▶ Si vous ne parvenez pas à retirer un corps étranger de la brosse principale, contactez un centre de service.
La brosse principale étant chargée de nettoyer le sol, des fils ou encore des cheveux risquent de rester coincés dans le rouleau. Contrôlez son état régulièrement.

À propos de la batterie

Remarque

• Achetez uniquement les batteries dans des centres de service et vérifiez toujours qu'elles portent le symbole d'origine ( ) qu'elles sont adaptées au modèle de votre robot aspirateur.
• Cette batterie est propre au robot aspirateur Samsung Electronics. Ne l'utilisez pas avec un autre produit.
  ▶ Ne démontez ni ne modifiez jamais la batterie.
  ▶ Ne jetez pas la batterie au feu et ne la faites pas surchauffer.
  ▶ N'appliquez pas d'objet métallique sur les bornes de charge (+, -).
• Rangez l'appareil dans une pièce intérieure dont la température est comprise entre 0 et 40 °C.
  En cas de dysfonctionnement de la batterie, ne tentez pas de la désassembler vous-même et contactez le centre de service le plus proche.
  Les temps de charge et d'utilisation de la batterie diminuent au fur et à mesure. Si la durée de vie de la batterie est dépassée, faites-la remplacer auprès d'un centre de service.

À propos du capteur infrarouge

Attention

La transmission du signal infrarouge peut ne pas être régulière dans les lieux comportant des lampes halogènes ou en extérieur.
▶ Le robot aspirateur utilise 3 types de systèmes à infrarouge. Il se peut donc que l'un d'eux ne fonctionne pas lorsqu'il se trouve face à un autre ayant une priorité plus élevée.

- Priorité des signaux infrarouges : Télécommande

Virtual guard > Chargeur

Lorsque vous utilisez la télécommande, il se peut que le robot aspirateur franchisse la barrière invisible définie par le Virtual Guard et pénètre dans une zone non incluse dans le périmètre initial, car le signal de la télécommande a priorité.
Les différents signaux infrarouges émis par les appareils peuvent interférer les uns avec les autres et provoquer des dysfonctionnements si les appareils concernés se situent dans une pièce exiguë ou sont proches les uns des autres.
- Installez le module Virtual Guard suffisamment loin du chargeur afin d'éviter d'interrompre la charge automatique.
▶ Si plusieurs robots aspirateurs sont utilisés simultanément, les interférences provoquées par les différents signaux infrarouges risquent d'entraîner des dysfonctionnements.

Codes d'erreur

1 Les codes d'erreur ci-dessous s'affichent à l'écran

2 Désactivez le bouton d'arrêt d'urgence, effectuez les contrôles indiqués ci-dessous et prenez les actions appropriées

3 Le code d'erreur disparaît lorsque vous rallumez le bouton d'arrêt d'urgence

Codes d'erreur Liste de vérification
C 01	Corps étrangers dans la brosse principale► Désactivez le bouton d'arrêt d'urgence et retirez les corps étrangers de la brosse principale.
C 02	Corps étrangers dans la roue d'entraînement gauche► Désactivez le bouton d'arrêt d'urgence et retirez les corps étrangers de la roue d'entraînement.
C 03	Corps étrangers dans la roue d'entraînement droite► Désactivez le bouton d'arrêt d'urgence et retirez les corps étrangers de la roue d'entraînement.
C 05	Contrôle du capteur antichocs► Désactivez, puis réactivez le bouton d'arrêt d'urgence.► Contactez un centre de service si le code d'erreur est toujours présent.
C 06	Accumulation de corps étrangers sur le capteur d'obstacles► Désactivez le bouton d'arrêt d'urgence et nettoyez les capteurs avant et arrière à l'aide d'un chiffon doux.
C 07	Accumulation de corps étrangers sur le capteur d'escarpement► Désactivez le bouton d'arrêt d'urgence et nettoyez le capteur d'escarpement à l'aide d'un chiffon doux.
no batt	Dysfonctionnement de la batterie ou débranchement d'un câble► Désactivez, puis réactivez le bouton d'arrêt d'urgence.► Contactez un centre de service si le code d'erreur est toujours présent.

dépannage

Symptôme Liste de vérification
Le robot aspirateur ne fonctionne pas du tout	▸ Vérifiez que le bouton d'arrêt d'urgence est activé.▸ Vérifiez que tous les symboles sont affichés à l'écran.▸ Vérifiez que la batterie du robot aspirateur est encore chargée.- Si le message « Lo » (Faible) est affiché à l'écran, faites charger le robot sur sa base.▸ Remplacez les piles (type AAA) si la télécommande ne fonctionne pas.
Le robot aspirateur s'arrête en cours de fonctionnement	▸ Si le message « Lo » (Faible) est affiché à l'écran, faites charger le robot sur sa base.▸ Si le robot s'est arrêté en raison d'un obstacle qu'il a rencontré sur sa trajectoire (ex. : cordon électrique, seuil, etc.), dégagez-le.- Si des corps étrangers (morceaux de tissu, fils) restent bloqués dans la roue d'entraînement, désactivez le bouton d'arrêt d'urgence et retirez-les.
La puissance d'aspiration est faible	▸ Si le « voyant d'inspection du filtre » est allumé, désactivez le bouton d'arrêt d'urgence et nettoyez le réservoir de poussière.▸ Un réservoir trop plein peut faire baisser la puissance d'aspiration de l'appareil. Désactivez le bouton d'arrêt d'urgence et videz le réservoir▸ Si l'entrée située à la base du robot est obstruée par des corps étrangers, désactivez le bouton d'arrêt d'urgence et retirez-les.▸ Si l'appareil devient soudainement plus bruyant, désactivez le bouton d'arrêt d'urgence et videz le réservoir.
Le robot aspirateur ne parvient pas à localiser le chargeur	▸ Il peut s'agir d'une panne de courant ou la fiche d'alimentation est peut-être débranchée.▸ Retirez tous les obstacles situés autour du chargeur et susceptibles d'empêcher le retour du robot.▸ Si des corps étrangers recouvrent les broches de chargement, retirez-les.
Le robot aspirateur se déplace soudain en diagonale.	▸ Vérifiez que le chargeur se situe bien dans le sens du revêtement de sol (lames de parquet ou carrelage).▸ L'appareil peut se déplacer en diagonale pour accéder le plus rapidement possible à la zone de nettoyage suivante, il peut avoir rencontré un obstacle dans cette direction, il rejoint sa base ou il suit le sens du revêtement de sol.
Le nettoyage localisé ne fonctionne pas	▸ Si vous pointez la lumière rouge directement sur le robot, il se peut qu'il n'aille pas dans la direction souhaitée.- Pointez la lumière rouge vers le sol, dans un rayon de 50 cm autour de l'appareil.※ N'utilisez pas le mode de nettoyage localisé si la zone est ensoleillée, très claire, ou sur des sols sombres.
Le « voyant d'inspection du filtre » reste allumé, même quand le réservoir est vide	▸ Désactivez et réactivez le bouton d'arrêt d'urgence, puis relancez le robot.▸ Videz le réservoir de poussière et nettoyez à nouveau le filtre minutieusement.
Le robot aspirateur ne respecte pas la limitation du Virtual Guard.	▸ Si les piles sont vides, remplacez-les (2 piles de type D (LR20)).▸ Si le témoin est éteint, allumez la barrière Virtual Guard si elle est désactivée.
La durée des piles du module Virtual Guard est trop courte.	▸ Regardez s'il s'agit de piles sèches au manganèse et remplacez-les par des neuves (2 piles de type D (LR20)).

Annonce de logiciel open source

Le logiciel inclus dans cet appareil contient un logiciel libre. Vous pouvez obtenir le code source correspondant pendant une période de trois ans après la sortie de la dernière version de ce produit en adressant un email à l'adresse suivante : mailto:[e-mail].

Il est également possible d'obtenir le code source complet correspondant sur un support physique tel qu'un CD-ROM ; un coût minimal sera requis.

L'URL suivant http://opensource.samsung.com/opensource/VR9000H/seq/0 renvoie à la page de téléchargement du code source et aux informations concernant la licence libre relative à cet appareil. Cette offre est valable pour quiconque ayant reçu cette information.

Classification Élément Informations détaillées
Caractéristiques mécaniques (robot aspirateur)	Dimensions(Profondeur x Hauteur x Longueur)
	Poids 4,8 kg
	Capteur
	Type de bouton du robot aspirateur
Caractéristiques d'alimentation	Tension 100-240 V~, 50 Hz/60 Hz
	Consommation électrique 70 W
	Caractéristiques de la batterie
Nettoyage	Type de charge Charge automatique/manuelle
	Mode de nettoyage
	Temps de charge Environ 160 minutes
	Temps de nettoyage

* Les temps de charge et de nettoyage peuvent varier en fonction des conditions d'utilisation.
* Cet aspirateur est conforme aux normes suivantes :
- Directive relative à la compatibilité électromagnétique : 2004/108/EEC
-Directive relative à la basse tension : 2006/95/EC

SAMSUNG
